MODE D'EMPLOI MKI9200 PARROT

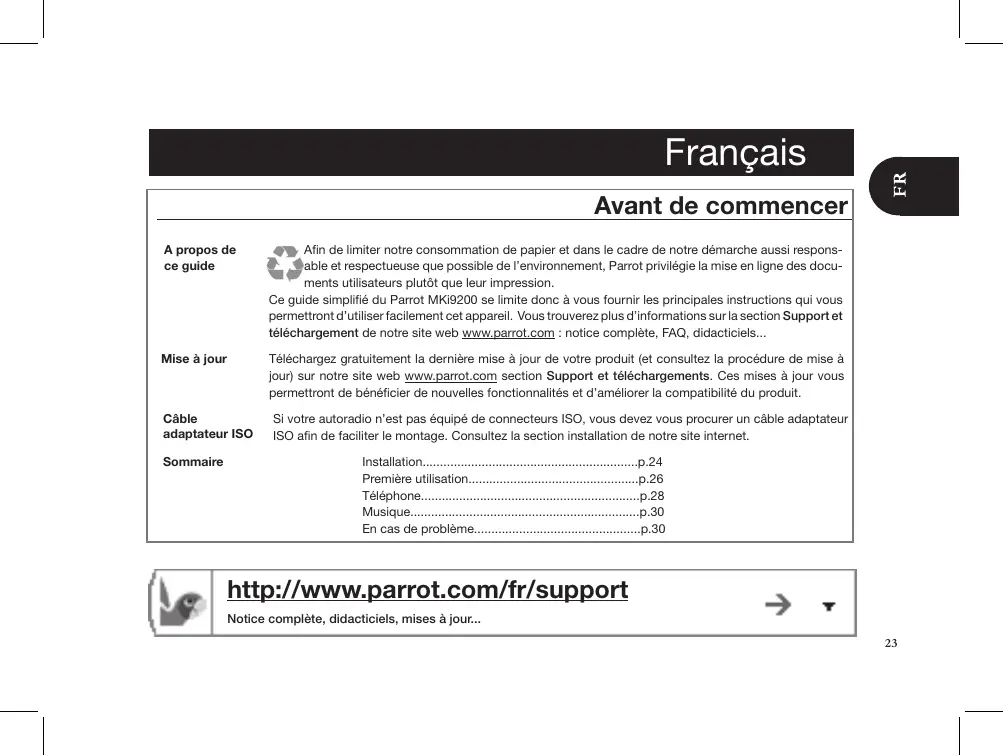

Français Avant de commencer Apropos de #8 Afin de limiter notre consommation de papier et dans le cadre de notre démarche aussi respons- ce guide À gave «respectueuse que possibe de l'environnement, Parrot régi la mise en igne des docu- ments utilisateurs plutôt que leur impression: Ce guide simplifié du Parrot MKi9200 se limite donc à vous fournir les principales instructions qui vous permettront d'utliser facilement cet appareil. Vous trouverez plus d'informations surla section Support et téléchargement de notre site web wnwwparrotcom : notice complète, FAQ, didactciels Mise à jour Téléchargez gratuitement la dernière mise à jour de votre produit (et consultez la procédure de mise à jour) sur note site web want.parrot.com section Support et téléchargements. Ces mises à jour vous permettront de bénéficier de nouvelles fonctionnaltés et d'amélorer la compatbiité du produit. Câble Si votre autoradio n'est pas équipé de connecteurs ISO, vous devez vous procurer un câble adaptateur adaptateur ISO 1SO afin de faciliter le montage. Consultez la section installation de notre site internet. Sommaire instalation. p24 Première utlisation p26 Téléphone p28 Musique p.30 En cas de problème. p.30 http://www.parrot.com/fr/support > r Notice complète, didacticils, mises à jour.

Installatio EH Nous vous recommandons de faire appel à un professionnel pour l'installation du Parrot MKi9200. Avant de fixer les différents éléments du kit mains-libres dans l'habitacle, commencez par connecter les différents câbles sur le boîtier électronique. Retirez auparavant les connecteurs d'origine du système audio de votre véhicule. Les câbles fournis sont équipés de connecteurs 1S0 ainsi que de deux sorties Line. Les sorties Line peuvent être utilisées si votre système audio possède cette option. Plusieurs montages sont donc possibles selon le type de votre autoradio et de votre véhicule. + La fonction Mute permet d'interrompre le son de votre autoradio pour laisser place à la communication. Le choix de l'entrée Mute dépend de la configuration de votre autoradio. Autoradio avec connecteur ISO > Schémes p.6. E Srvotre auoracio n'est pas équipé de connecteurs 10, vous devez vous procurer un câble adaptateur 150 afin de faciliter le montage. Consultez la gamme d'adaptateur ISO sur notre site internet.

1. Branchez les connecteurs mâles du kit mains-libres à

2. Reliez les faisceaux audio et alimentation du véhicule

aux connecteurs femelles du Parrot MKi9200.

3. Surle câble d'installation, reliez le fi jaune libre à l'une

des entrées mute correspondante du système audio s'il en est équipé (mute int, mute in2 ou mute ina). Autoradio avec entrées Line In > Schémas p.7. + Utilisez ce type de connexion en reliant une sortie « Line » {ils marron et blanc ou fils rouge et noir) sur l'entrée « Line » de votre système audio. L'utilisation des deux paires de sorties « Line » permet de bénéficier de la fonction Streaming Audio en stéréo sur les haut-parleurs de votre véhicule. Surle câble d'installation, reliez le fil jaune libre à l'une des entrées mute correspondante du système audio s'il en est équipé (mute in, mute in2 ou mute ins). Installation du câble d'alimentation du kit Consuitez le schéma électrique de votre autoradio: Le fil rouge du câble du kit doit correspondre au +12V per- manent, le fil orange au 12V après-contact et le fil noir à la masse.

+ Vérifiez que votre fil orange n'est pas connecté au 12V permanent, vous risqueriez de décharger la batterie du véhicule. + Sur certains véhicules, il est nécessaire d'inverser les fils rouge et orange d'alimentation. Cette opération s'effectue Simplement en inversant les deux portes fusibles situés sur le câble d'installation du Parrot MKi9200. + Sur certains véhicules, il n'y a pas de +12V après contact sur les connecteurs du véhicule. I est alors nécessaire de brancher le fil d'alimentation orange sur la boite à fusible ou sur une autre source d'alimentation après contact. Un accessoire supplémentaire générant un 12V après contact peut également être nécessaire. Vérifier l'installation FArin de procéder à la vérification de l'installation, connectez d'abord l'écran sans le placer sur le tableau de bord. + Vérifiez la polarité de l'alimentation de votre Kit mains-l- bres. Pour cela, coupez le contact de votre véhicule une fois le Parrot MKI9200 installé : le message « Au revoir » doit alors s'afficher à l'écran. + Si ce n'est pas le cas, vous devez inverser les posi- tions des fils rouge et orange. En effet, le fil rouge du câble d'alimentation doit être connecté au 12V per- manent, le fil orange au 12V après-contact et le fil noir à la masse. Cette opération s'effectue simplement en inversant les deux cosses situées sur le câblage Parrot. Installation des connecteurs audio Le système de fixation du câble musique vous permet d'ajuster la longueur du câble tout en réduisant considéra- blement son usure. » Schémas p.11.

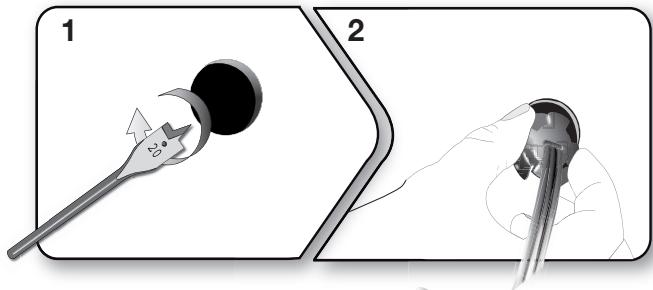

1. Percez un trou de 20 mm dans votre tableau de bord

{vide-poche ou boite à gant)

2. Insérez manuellement deux des quatre bras flexibles du

système de fixation.

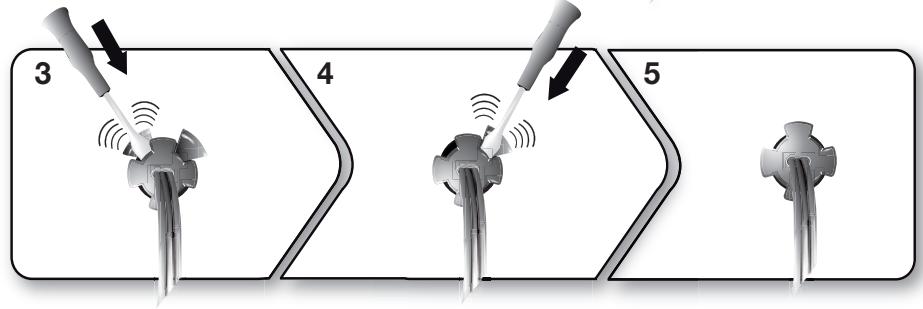

3. Utilisez un tournevis plat pour insérer les deux deniers

bras. Installation du boitier électronique + Evitez d'installer le boitier près du chauffage ou de la cli- matisation, à un endroit exposé au soleil ou derrière des parois métalliques. + Assurez-vous que le boitier reste immobile après son installation. + Une fois le boitier installé, ne forcez pas lors de la remise en place de l'autoradio. Si la place derrière l'autoradio est insuffisante, envisagez le démontage de la boite à gants. Installation de la télécommande + Si vous souhaïtez installer la télécommande sur le volant, veillez à ce qu'elle soit fermement attachée afin qu'elle ne

bouge pas durant la conduite. Ne l'installez pas du côté extérieur du volant afin de ne pas vous gêner lors de la conduite. » Schémas p.8/9. + Si vous utilisez le second support, utlisez l'adhésif double face situé au dos de celui-ci afin de le coller sur le tableau de bord. Vous pouvez ensuite insérer la télécommande sur ce support. > Schémas p.8. QU con 2er aps 1 ration ou support scsi et 2ssurez-vous qu'il soit bien fixé à votre tableau de bord. Installation du double microphone + Assurez-vous que le microphone soit installé le plus près possible de la tête de l'utilisateur. La distance idéale est de 60 cm. Installez de préférence le microphone près du rétroviseur. + Orientez le microphone vers la bouche de l'utilisateur Installation de l'écran Installez l'écran à un endroit facilement visible pour le conducteur. Evitez d'installer l'écran dans la zone d'action de l'airbag ainsi que dans une éventuelle zone d'impact de la tête. » Schémas p.12. EX: environ 2 heures après la fixation du support adhésif et assurez-vous qu'il soi bien fixé à votre tableau de bord. Première utilisatio Associer la télécommande et le boitier électronique Si lors de votre première utilisation du Parrot MKi9200 la télécommande ne semble pas associée au boitier électro- nique, appuyez plusieurs fois sur le bouton rouge tout en maintenant enfoncés les boutons Play et vert. Cette mani- pulation doit être effectuée dans les 80 secondes suivant le démarrage de votre véhicule jusqu'à ce que le Parrot MKI9200 annonce «Réappairage de la télécommande». Sélectionner la langue Lors de votre 1ère utilisation du Parrot MKi9200, utilisez la molette pour parcourir la liste des langues disponibles, puis appuyez sur la molette pour valider votre sélection. Naviguer dans les menus + Appuyez sur la molette centrale pour accéder aux menus. > Le kit énonce le nom du menu atteint. + Naviguez dans les menus en tournant la molette, et validez avec le bouton vert ou en appuyant sur la molette. + Pour sortir du menu, appuyez sur le bouton rouge ou attendez quelques secondes,

Jumeler et connecter un téléphone portable au Parrot MKi9200 Si vous utilisez votre téléphone avec le Parrot MK9200 pour la 1ère fois, vous devez effectuer un jumelage des deux appareils : lorsque les deux appareils se seront détectés mutuellement, i ne sera plus nécessaire de procéder à cette opération. Pour cela Assurez-vous que votre Parrot MKI9200 soit réglé pour être visible par tous les appareils Bluetooth®. Pour cela, appuyez sur la molette et sélectionnez Préférences > Bluetooth > Visibilité > Visible. Le Parrot MKI9200 est visible par défaut

2. Appuyez sur la molette et sélectionnez Préférences >

Bluetooth > Jumeler avec > Si le modèle de votre téléphone apparait dans la liste, sélectionnez le et appuyez sur la molette. > Si le modèle de votre téléphone n'apparait pas dans la: lite, sélectionnez l'option Autres téléphones. Depuis votre téléphone, lancez une recherche de périphériques Bluetooth. > La liste des périphériques Bluetooth s'affiche. > Une fois la recherche terminée, sélectionnez «Parrot Parrot MKI9200». Lorsque le téléphone vous invite à entrer le code PIN Bluetooth, entrez « 0 0 0 0 » > L'écran du Parrot MKi9200 affiche « Jumelage réussi». > Une fois votre téléphone jumelé avec le Parrot MKi9200, la connexion entre les 2 appareils sera automatique à chaque fois que vous entrerez dans votre véhicule. Pour cela, l'écran du Parrot MKi9200 doit être branché. Connecter 2 téléphones au Parrot MKi9200 Pour activer le mode permettant la connexion de 2 téléphones, sélectionnez Préférences > Bluetooth > Mode Dual. Lorsque le Parrot MKI9200 s'allume, il tente d'établir la connexion avec tous les téléphones jumelés et présents dans le véhicule. Si plus de 2 téléphones jumelés sont présents dans le véhicule, | établi la connexion avec les 2 téléphones dont le jumeïage est le plus ancien. Lorsque 2 téléphones sont connectés au Parrot MK9200, lun est considéré comme téléphone. principal, l'autre comme téléphone secondaire. Par défaut, le téléphone principal correspond au téléphone dont le jumelage avec Le Parrot MKI9200 est le plus ancien. Vous avez la possibilité de recevoir des appels (manuel lement ou via reconnaissance vocale) provenant du télé- phone principal et du téléphone secondaire. Seul le répertoire du téléphone principal est disponible sur le Parrot MKi9200. Vous pourrez uniquement émettre des

appels à partir du téléphone principal. Vous pouvez cepen- dant facilement basculer temporairement d'un téléphone connecté à l'autre en appuyant 2 secondes sur la touche rouge. Synchroniser le répertoire du téléphone + Avec certains téléphones Bluetooth, le répertoire du téléphone est automatiquement synchronisé dans la mé- moire du Kit. Seus les contacts enregistrés dans la mémoire du téléphone se synchronisent. Si votre téléphone ne supporte pas la synchronisation automatique, vous pouvez aussi utiliser la fonctionnalité Object Push de votre téléphone afin d'envoyer des contacts de votre téléphone vers le Parrot MKi9200 par Bluetooth. Pour cela

1. Appuyez sur la molette et sélectionnez Téléphone >

2. Consultez la notice de votre téléphone pour connaître

la procédure d'envoi de contacts par Object Push Lutlisation de certaines fonctionnalités dépend uniquement de votre téléphone. Consultez notre site web wwwparrot.com, section Support > Compatibilité pour plus d'informations. Téléphone Recevoir un appel + Un appel entrant est indiqué par une sonnerie. Le nom du contact est annoncé si le numéro de ce contact est enregistré dans le répertoire du téléphone connecté au Parrot MKi9200. - Si vous souhaitez accepter cet appel, appuyez sur la touche verte. Appuyez ensuite sur la touche rouge pour terminer l'appel. - Si vous souhaitez refuser cet appel, appuyez sur la touche rouge. + Si vous avez activé les mots magiques, vous pouvez utiliser les commandes vocales pour décrocher ou rejeter un appel entrant - Le mot magique « Accepter » vous permet d'accep- ter un appel entrant - Le mot magique « Rejeter » vous permet de refuser un appel entrant. + Les mots magiques sont activés par défaut. Pour les activer ou les désactiver

1. Appuyez sur la molette et sélectionnez Téléphone >

Commandes vocales > Mots magiques.

2. Appuyez sur la molette pour activer/désactiver les.

Emettre un appel + Pour émettre un appel par reconnaissance vocale:

1. Appuyez sur le bouton vert pour initier le processus

de reconnaissance vocale. > Le Parrot MKi9200 vous demande le nom du contact que vous souhaitez appeler.

2. Prononcez le nom du contact que vous souhaitez

appeler sui du type de numéro (-Bureaur, «Portable. si ce contact dispose de plusieurs numéros. > L'appel vers ce contact est automatiquement initié si la commande vocale a été bien comprise. > Dans le cas contraire, le kit mains libres diffuse un message de confirmation. Confirmez en prononçant «oui », « appelle » ou « appeler ». FA tout moment, appuyez sur la touche rouge pour quitter le mode de reconnaissance vocale. + Pour émettre un appel manuellement:

1. Appuyez sur la molette et sélectionnez Répertoire.

2. Sélectionnez une lettre et appuyez sur la molette.

8. Une fois le contact choisi, appuyez sur le bouton

ven pour lancer l'appel vers le numéro par défaut ou utilisez la molette pour choisir parmi les différents numéros du contact («Bureau», «Portable»... Si vous souhaitez rappeler le dernier numéro composé, appuyez deux secondes sur le bouton vert. Utiliser le Parrot MKi9200 pendant un appel Pour régler le volume sonore lors d'une communication, utilisez la molette. Le volume est sauvegardé pour les communications suivantes. Si vous souhaitez transférer une communication en cours sur votre téléphone, appuyez sur la touche verte. Le Parrot MKi9200 vous permet d'envoyer des DTMF en communication pour gérer votre messagerie vocale par exemple. Pour cela, appuyez sur la molette au cours de la communication.

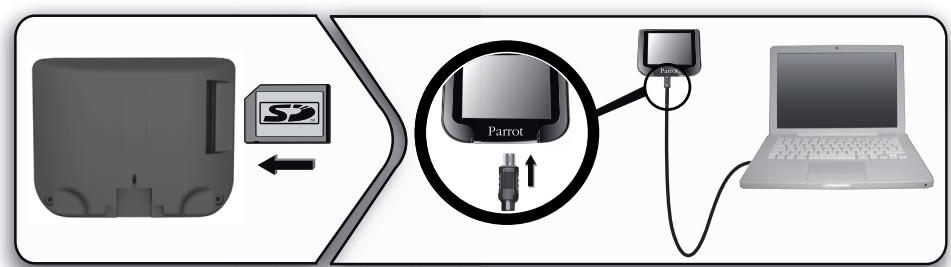

+ Utilisez les connecteurs USB, iPod ou Jack pour relier le Parrot MKi9200 à votre baladeur MP3 / clé USB /'iPod / iPhone / lecteur audio. Insérez la carte SD dans l'emplacement prévu à cet effet. + Vous pouvez également transférer sur le Parrot MKi9200 des fichiers musicaux depuis un lecteur audio Bluetooth, si celui-ci supporte le profil ADP. + Pour changer la source de musique, appuyez sur la molette pour accéder au menu et sélectionnez - iPod (ou iPhone); - USB (baladeur MP3, clé USB} ; = Carte SD - Audio Bluetooth (lecteur audio connecté par Bluetooth) : - Entrée Ligne (appareil équipé d'une sortie Jack Pendant la lecture d'un fichier musical, appuyez sur la touche pour revenir au menu. À l'inverse, lorsque vous naviquez dans les menus, appuyez sur la touche pour revenir au lecteur + Il n'existe aucune restriction au niveau de la capacité des cartes SD / clés USB. Les fichiers musicaux sur votre carte SD / clé USB peuvent être au format MP3 (mpegi layerä) ou WMA. En cas de problème Avant de commencer + Assurez-vous que le message “Au revoir” apparait bien sur l'écran du Parrot MKi9200 lorsque vous coupez le contact du véhicule. Consultez la section Vérifier l'installation pour plus d'informations. + Vérifiez que vous avez la dernière mise à jour sur le Parot MKi9200. Pour cela, sélectionnez Préférences > Préférences Avancées > Information. Comparez ce numéro de version avec celui indiqué sur notre site web, section Téléchargements. Problèmes liés à la fonction téléphonie + Vérifiez la compatibilité de votre téléphone avec le Parrot MKi9200. Vous trouverez la liste de compatibilité du Parrot MKi9200 sur notre site web wwparrot.com, section Support et Téléchargement Si votre téléphone est indiqué compatible, et si vous avez déjà installé la dernière mise à jour sur le Parrot MKi9200:

1. Effacez la mémoire du Parrot MKi9200. Pour cela,

sélectionnez Préférences > Préférences avancées > réglages d'usine.

2. Sur votre téléphone, supprimez le jumelage avec le

Parrot MK9200 (ou réinitilisez votre iPhone)

8. Réétablissez la connexion entre les 2 appareils.

Problèmes liés à la fonction musique + Réinitialisez votre iPod / iPhone avant de le reconnecter au Parrot MKi9200, Pour réinitialiser un iPod / IPhone (cette procédure n'effacera aucune donnée) - iPod : appuyer simultanément sur Menu et sur le bouton central jusqu'à ce que l'iPod redémarre. - iPhone : appuyer simultanément sur le bouton On/Otf ete bouton Home jusqu'à ce que l'iPhone redémarre. Ne touchez pas l'écran quand le message “Slide to Shutdown* apparaît. + Certains problèmes peuvent apparaitre si le périphérique est déjà connecté au Parrot MKI9200 lorsque vous mettez le contact, Réessayez en connectant le périphérique après avoir mis le contact + Si votre Parrot MKI9200 est connecté à un iPhone et une clé USB, l'iPhone sera prioritaire : vous pourrez seulement parcourir le contenu de votre iPhone. + Assurez-vous que votre iPod est bien à jour. Pour tout autre problème, ou pour plus d'informations + Consultez la FAQ disponible sur section FAQ. notre site web, + Renseignez-vous sur le forum de discussions des utlisateurs Parrot, sur notre site web. + Contactez notre support technique (coordonnées sur l'avant dernière page).

Comment recycler ce produit Déchets d'équipements électriques et électroniques Le symbole sur le produit ou sa documentation indique qu'il ne mn doit pas être éliminé en fin de vie avec les autres déchets mé- nagers. L'élimination incontrôlée des déchets pouvant porter préjudice à l'environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles. Les particuliers sont invités à contacter le distributeur leur ayant vendu le pro- duit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit fin qu'il soit recyclé en respectant l'environnement. Les entreprises sont invitées à contacter leurs fournis- seurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux Modifications Les explications et spécifications contenues dans ce guide utilisateur ne sont fournies qu'à titre d'information et peuvent être modifiées sans notfica- tion préalable. Ces informations sont correctes au moment de l'impression et le plus grand soin est apporté lors de leur rédaction afin de vous fournir des informations les plus précises possible. Cependant, Parrot S.A. ne saurait être tenu responsable, directement ou indi- rectement, des éventuels préjudices ou pertes de données accidentelles résultant d'une erreur ou omission au sein du présent document. Parrot S.A. se réserve le droit d'amender ou amé- lirer le produit ainsi que son guide utlisateur sans aucune restriction ou obligation de prévenir l'utilisateur. Dans le cadre de l'attention portée par Parrot S.A. sur l'amélioration de nos produits, I est possible que le produit que vous avez acheté diffère légèrement de celui décrit au sein du présent document, Dans ce cas, vous pourrez éventuellement trouver une nouvelle version du guide utilisateur au format électronique sur le site wa. com Déclaration de conformité Parrot SA, 174 quai de Jemmapes, 75010 Paris, France, déclare sous son unique responsabilité que le produit décrit dans le présent guide utilisateur est en conformité avec les normes techniques EN300328, EN300220-1 pour un récepteur de classe 2),

EN301489-17, EN301489-3, ENG0950

suivant les dispositions de la directive RBTTE 99/5/CE, ainsi qu'avec les exigences de la directive EMC 89/336/ CE, de la directive 73/23/CEE relative aux apparells à basse tension et de la directive Automobile 2006/28/CE. Copyright Copyright © 2009 Parrot. ‘Tous droits réservés. Marques déposées Le nom et le logo Bluetooth sont des marques déposées de Bluetooth ® SIG, Inc. et toute utilisation de ces derniers par Parrot SA. est faite sous licence.
