MODE D'EMPLOI CK3300 PARROT

INTRODUCTION La technologie Bluetooth permet d'établir des transmissions voix et données via une liaison radio à courte distance. Elle peut relier un large éventail de matériels électroniques sans câble et permet d'étendre les possibilités de communication des téléphones mobiles.

Basée à Paris, créée en 1994 par Henri SEYDOUX, Parrot S.A fait partie des sociétés à forte croissance. Depuis l'origine, ses spécialités sont les technologies liées à la reconnaissance vocale et au traitement du signal pour les télécoms et l'automobile.

Le Car Kit Parrot CK3100 vous permet d'utiliser votre télé- phone en voiture

mavec le meilleur confort et la meilleure sécurité possible. mLes noms de vos correspondants apparaissent à l'écran.

m Votre répertoire est accessible depuis l'écran de contrôle. #L'aide vocale et la reconnaissance vocale vous permettent de l'utiliser sans lâcher votre volant.

Votre conversation s'effectue à travers les haut-parleurs de votre véhicule.

Sur l'écran vous disposez du répertoire de votre téléphone.

mAffichage du nom de l'appelant. mReconnaissance vocale.

# Contrôle du volume.

# Coupure de l'autoradio.

# Gestion du double appel.

# Décrocher et raccrocher par A commandes vocales. = ——

CK3100 Advanced Car Kit

ntenu de l'emballage

mEcran LCD # Câble d'alimentation m Boîtier électronique m Microphone m Câble mute m Notice d'utilisation

Le système du CK3100 est équipé de 4 sorties :

mautoradio mAlimentation m@ Ecran LCD m Microphone

Il est recommandé d'installer tous les câbles avant de fixer le boîtier du système. Chaque câble fourni dispose d'un con- necteur différent pour ne pas risquer de mauvais branche- ments.

Le boîtier ne doit pas être installé près du chauffage ou de la climatisation. Veillez à ce qu'il ne soit pas exposé au soleil. Evitez de l'installer derrière des parois métalliques qui pour- raient altérer la qualité de la liaison bluetooth.

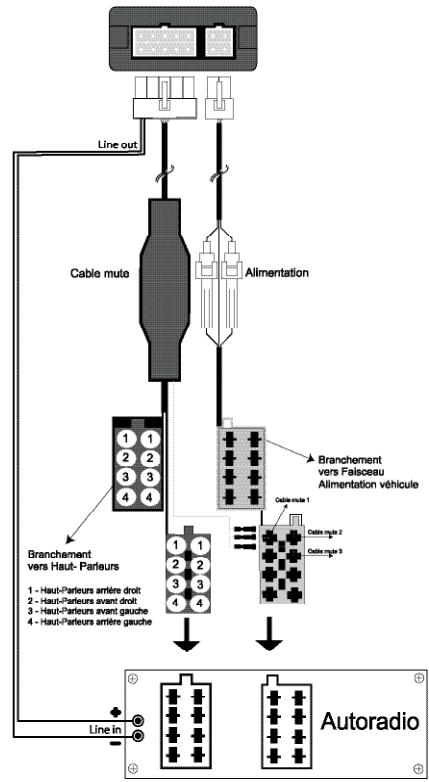

Le câble mute est équipé de connecteurs ISO de couleur noire et d'une sortie “line out”.

Autoradio avec entrées “line in”

Utilisez de préférence ce type de connexion en reliant les fils marron et vert ainsi que le fil jaune du “mute” à l'arrière de votre autoradio.

Autoradio avec connecteurs “ISO”

Déconnectez les faisceaux audio et alimentation de l'autoradio Reliez les connecteurs femelles du câble mute et du câble d'alimentation à l'autoradio.

Reliez les faisceaux audio et alimentation du véhicule aux con-

necteurs mâles. Si l'autoradio est équipé d’une entrée Mute, reliez le fil jaune du câble mute à l'une des entrées “ Mute in “ 1, 2 ou 3.

Autoradio sans connecteurs “ISO” Vous devez vous procurer un câble adaptateur “ISO”.

Installation du câble d'alimentation #Le fil rouge du câble d'alimentation doit être connecté au 12V permanent, le filorange au 12V après-contact et le fil noir à la masse. æ Vérifiez le schéma électrique du faisceau d'alimentation ISO de l'autoradio. Sur certains véhicules, il est nécessaire d'inverser les positions des fils rouge et orange. Cette opération s'effectue simplement en inversant les porte-fusibles. # Ne connectez pas le fil orange au 12V permanent, vous risqueriez de provoquer la décharge de la batterie du véhicule.

Guide de l'utilisateur

SCHÉMA DE CABLAGE Microphone : 7) di > E f

Le microphone doit être dirigé vers le conducteur et peut être installé : Entre le pare-soleil et le rétroviseur intérieur. i Sur l'écran LCD. >

Ecran LCD: L'écran peut être installé de différentes façons.

CK3100 Advanced Car Kit

UMELAGE ET PREMIÈRE UTILISATION Lors de la première mise sous tension, il est nécessaire de jumeler votre téléphone avec le kit mains-libres.

Activez Bluetooth sur votre mobile

m Effectuez une recherche de périphériques :

m Pour plus d'informations, référez vous à la notice de votre ATTENTION

téléphone (Chapitre jumelage) M Ou rendez-vous sur le site www.parrot.biz

Accueil / Support Client / Télécharger

m Une fois détecté, “Parrot

Certains téléphones utilisent Bluetooth de manière particulière. Vérifiez dans le menu “Préférences” / “Préf. avancées” / “Jumeler Téléphone" Si le modèle de votre téléphone est indiqué. Sélectionnez alors l'option

dans le menu CK3100” s'affiche sur votre SF téléphone. Selectionnez “Parrot Si vous voulez utiliser le CK3100” service Sim Access Profile mEntrez le code de liaison 1234 et ne votre réépronee ra le vous reporter à la section validez. ., GSM de la notice ‘Jumelage en cours” s'affiche sur le CK3100

‘Jumelage terminé” s'affiche sur l'écran, une fois le jumelage réussi.

Le CK3100 se connecte alors à votre téléphone.

Une fois connecté, le logo bluetooth s'affiche à l'écran (excep- té les téléphones dotés du profil Headset) .

m Pour certains appareils il faut se reporter à la page 12 “jumeler un téléphone”

Avec certains téléphones, le nom de votre mobile, le niveau de batterie et le réseau s'affichent à l'écran.

Les menus sont désormais accessibles

et leur nom est énoncé par le kit mains libres;

Dès lors vous êtes connecté au kit mains-libres et pouvez l'utiliser pour communiquer.

æRecevoir un appel : Appuyez sur le bouton vert du kit mains-libres pour décrocher.

mRaccrocher : Appuyez sur le bouton rouge du CK3100.

# Messagerie : Vous avez la possibilité d'accéder aux fonctions de votre messagerie depuis le kit mains-libres. Cliquez sur la molette en cours de commu-

nication. Pu G | Un menu apparaît et vous permet de

sélectionner un chiffre puis de le valider.

Le retour à l'écran de communication se

fait par la sélection de la flèche.

mFonction Bis : Appuyez longuement sur la touche verte du kit mains-libres pour rappeler le dernier numéro composé.

# Volume en communication : Réglez le volume de la communication en tournant la molette.

ACCRU DS Guide de l'utilisateur 19

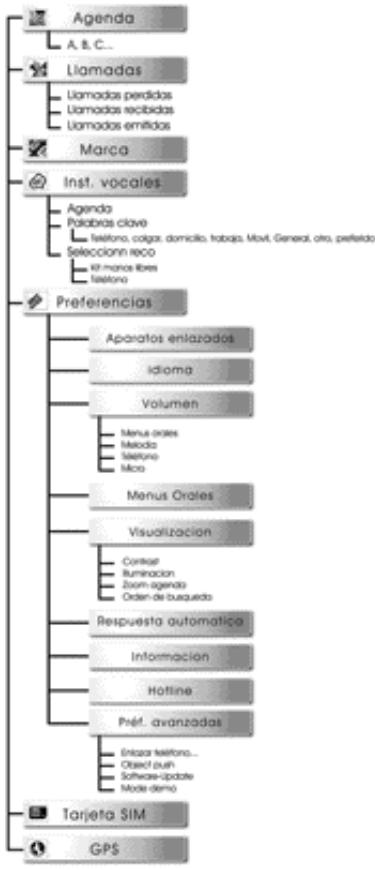

Le menu du CK3100 se compose des rubriques suivantes : répertoire, journal d'appels, numéroter, commandes vocales, préférences, carte SIM, GPS.

pertoire a synchronisation de votre répertoire

téléphonique avec le

CK3100 est l'une des fonctions innov- antes de ce kit mains-libres. Cette syn- chronisation est automatique avec de nombreux téléphones.

Si celle-ci n'est pas automatique, vous avez la possibilité de transférer par Bluetooth vos contacts du téléphone vers le kit. Reportez-vous à la section “Envoi de contacts par Bluetooth” (ou “object push”) sur la notice d'utilisation de votre téléphone.

La réception des contacts par Bluetooth est disponible pour les Sony Ericsson P800/P900 et les smartphones si le jumelage est réalisé dans le mode correspondant (reportez-vous à l'encadré “ATTENTION” du chapitre “Jumelage”).

Une fois vos contacts transférés sur le kit, vous pouvez accéder à la fonction de reconnaissance vocale disponible dans le menu “Commandes vocales”.

[Appel depuis le répertoire

Vous avez la possibilité de lancer un appel depuis le menu répertoire.

# Sélectionnez répertoire

# Sélectionnez une lettre à l’aide de la molette

m Validez en appuyant sur la molette Une fois le contact choisi :

#Le bouton vert compose le numéro par défaut.

mLa molette permet de choisir parmi les différents numéros du contact. mAppuyez sur le bouton vert pour appeler.

Cette rubrique affiche la liste des appels et se divise en 3 sous-menus :

appels manqués / appels reçus / appels émis.

m Sélectionnez le contact désiré mAppuyez sur la molette ou sur le bouton vert pour le rappeler.

CEE # Composez un numéro d'appel en tournant la molette vers la droite ou la gauche.

m Effacer une info. :

Appuyez sur la molette pour sélectionner un chiffre. L'icône corbeille permet d'effacer le dernier chiffre. Une fois le numéro composé, appuyez le bouton vert pour lancer l'appel.

Ce menu permet de programmer la reconnaissance vocale du kit mains-libres. Il se divise en 3 sous-menus : répertoire / mots- clés / sélection reco. vocale.

Pour attribuer une empreinte vocale à un contact, choisissez une lettre:

# Sélectionnez le nom en cliquant sur la molette. Une fois le nom choisi, cliquez sur la molette pour débuter l'apprentissage.

# Suivez les instructions qui s'affichent sur l'écran. Une fois l'empreinte vocale attribuée, une bulle s'affiche sur la droite du nom.

CK3100 Advanced Car Kit

Les mots-clés du CK3100 sont : téléphone, raccrocher, domi- cile, travail, mobile, général, autre et préféré.

Téléphone : Permet de décrocher un appel ou de démarrer la reconnaissance vocale.

Raccrocher : Met fin à la communication.

Domicile, bureau, mobile, général, autre, préféré : mots- clés par numéro de téléphone Ces mots-clés permettent de sélectionner le numéro désiré lorsqu'un contact

en comprend plusieurs. La séquence d'apprentissage est iden- tique à celle des contacts.

Tous les mots clefs doivent être préalablement appris pour qu'ils soient validés.

Sélection du type de reconnaissance vocale

La reconnaissance du CK3100 est plus complète que celle des téléphones et fonc- tionne en milieu bruyant.

Reco car-kit : empreintes vocales enregis- trées dans la mémoire du kit mains-libres. Reco téléphone : empreintes vocales enregistrées dans la mémoire du téléphone.

Passer un appel par reconnaissance vocale

m Appuyer sur le bouton vert, ou alors dire “Téléphone” si le mot-clé “Téléphone” est enregistré.

mAprès le bip sonore, prononcez le nom de votre contact. mLe CK3100 répète le nom en cas de réussite, sinon offre une deuxième tentative après un bip.

#Si le contact possède un seul numéro de téléphone, le CK3100 appelle le correspondant.

#Si le contact possède plusieurs numéros et les mots-clés par numéro de téléphone sont enregistrés, le CK3100 propose de reconnaître le mot-clé associé au numéro après un bip.

PRÉFÉRENCES Ce menu vous permet de personnaliser

le CK3100. S Prétérences!

Liste : Vous pouvez accéder à la liste des périphériques qui ont été jumelés avec le CK3100.

Vous avez la possibilité de connecter, déconnecter, ou de supprimer de la mémoire votre téléphone.

ATTENTION Si vous supprimez un appa- reil, toutes les empreintes. vocales qui y sont attribuées seront effacées.

# Sélectionnez la langue souhaitée.

m Validez en cliquant sur la molette.

Si vous sélectionnez “automatique”, le kit mains-libres se synchronise avec la langue de votre carte SIM. (cette option n'est dis- ponible que sur certains appareils)

Guide de l'utilisateur 21

Menus parlés : Cette option vous permet de régler le vol-

ume des messages annoncés par le kit

mains-libres et des empreintes vocales

que vous avez enregistrées.

Sonneries et microphone :

Ces options vous permettent de régler le volume de la sonnerie et du microphone.

Cette option vous permet de régler le volume de la communi- cation.

Cette fonction permet d'activer ou de désactiver l’aide vocale des menus.

Les menus seront énoncés par la voix de l'opératrice dans la langue sélectionnée.

Affichage 3 rubriques vous permettent de personnaliser l'affichage :

Contraste et éclairage : Utilisez la molette pour le niveau souhaité et validez en cli- quant sur celle-ci.

Zoom Répertoire : Permet de sélectionner la résolution du

texte affiché dans les menus “ répertoire “ et “ journal d'appels “.

Sélectionnez le mode 2 lignes ou 3 lignes.

Validez en cliquant sur la molette.

Activer/désactiver le décrochage automatique

Version logicielle : Version du logiciel de l'affichage / Mémoire libre.

Notre hot-line se tient à votre disposition . Vous pouvez la contacter par mail ou par téléphone. Connectez vous sur www.parrot.biz pour plus d'information.

PRÉFÉRENCES AVANCÉES Ce menu donne accès aux rubriques suivantes : jumeler un téléphone, object push, mise à jour logiciel par Bluetooth, mode démo.

Jumeler un téléphone

Certains téléphones nécessitent une configuration particulière de votre kit mains-libres avant de réaliser le jumelage. (par exemple Sony Ericsson P900, PDA sous Windows CE) Sélectionnez l'entrée correspondante à votre téléphone, puis jumelez votre appareil lorsque le CK3100 affiche “Jumelez votre téléphone”.

CK3100 Advanced Car Kit

Certains téléphones peuvent nécessiter une configuration particulière de votre kit main libres avant de réaliser un envoi de contacts. (Si votre téléphone n'affiche pas votre kit dans la liste des appareils vers lesquels un envoi de contacts peut être effectué, activez l'option “Toujours actif.)

Attention, cette configuration de votre kit peut provoquer des mauvais fonctionnements avec certains téléphones. Nous vous recommandons de revenir en mode “Automatique” dès que vous avez effectué les envois de contacts.

Activez cette option lorsque vous effectuez une mise à jour par bluetooth de votre kit, à partir d’un ordinateur personnel. Cette option sera automatiquement désactivée au redémarrage de votre kit.

Rendez-vous sur notre site web pour plus d'informations : www. parrot.

Lancer une démo du kit mains-libres. Un redémarrage du carkit est nécessaire pour désactiver ce mode

Les kits CK3300 et CK3500 embarquent un module GPS

(Global Positioning System) donnant accès à la position instantanée

du véhicule. Cette information est dis- ponible par Bluetooth sur

un canal accessible par la plupart des PDA et des Smartphones.

Si vous disposez d'une application de navi- ———— gation sur votre PDA ou smartphone, il vous | €à suffit de jumeler ce périphérique avec le

CK3X00, et d'ouvrir une connexion série

vers le port GPS. Certaines applications de navigation vous permettent directement de sélectionner comme source GPS Bluetooth.

Sur votre appareil, la configuration GPS à choisir est NMEA 0183v2 9600, dans le cas où il est nécessaire de fournir cette information. Une fois connecté, une icône GPS est visible sur l'écran du CK3X00.

Les CK3X00 équipés de module GPS vous | ———— permettent une fois le service GPS con- d necté d'écouter les indications sonores de : votre logiciel de navigation sur les hauts- parleurs de votre voiture. Votre navigation

se fera ainsi dans de meilleures conditions (Cette fonctionnalité n'est disponible qu'avec certain logiciel de navigation). Pour se faire, il suffit d'ouvrir depuis votre PDA ou smartphone le service Oreillette/Headset qui est disponible sur le car-kit.

Si vous désirez lancer un appel ou répondre à un appel entrant, ce service est automatiquement fermé puis réouvert pour vous permettre d'utiliser les fonctionnalités de téléphonie dans les meilleures conditions.

Vous pouvez dans cette rubrique désactiver complètement le service GPS pour éviter que quelqu'un ne se connecte à ce ser- vice. La section Informations précise la configuration GPS et le périphérique actuellement connecté à ce service s’il est activé.

Guide de l'utilisateur

Le CK3500 embarque un module GSM/ GPRS classe 8/10.

La présence de ce module vous permet d'utiliser le SIM Access Profile (SAP) de votre téléphone ou bien d'utiliser votre CK3500 directement comme téléphone de voiture, sans téléphone Bluetooth, avec seulement une carte SIM physique. Il vous permet d'utiliser également votre kit comme point d'accès Internet en utilisant le GPRS.

Le SIM Access Profile (SAP) permet d'utiliser les informations de votre carte SIM personnelle par Bluetooth. Vous tirez ainsi bénéfice de l'antenne GSM du CK3500 et vous économisez la batterie de votre téléphone Bluetooth.

Pour des raisons de sécurité, la procédure

de jumelage d'un téléphone SAP est dif- ba em férente. |

Vous devez sélectionner la section SIM Access Phone dans le menu “Préférences” / “Préf. avancées” / “Jumeler Téléphone”.

Un code à 16 chiffres s'affiche sur l'écran du CK3500 qui

est le code de liaison à saisir sur votre téléphone SAP.

Si le CK3500 a besoin du code PIN de votre carte SIM per- sonnelle, il vous demandera de l'entrer.

Le mode SIM Access est activé par défaut si votre téléphone le supporte.

Carte SM Le CK3500 utilisera ce mode dès la détection de votre télé- phone en maintenant la continuité de service.

Le fonctionnement de l'interface est le même que pour la télé- phonie Bluetooth.

rubrique Carte SIM Cette rubrique vous permet d'insérer/modifier le code PIN de votre carte SIM personnelle ou de désactiver le mode SIM Access Profile.

CK3100 Advanced Car Kit
