MANUALE UTENTE CK3300 PARROT

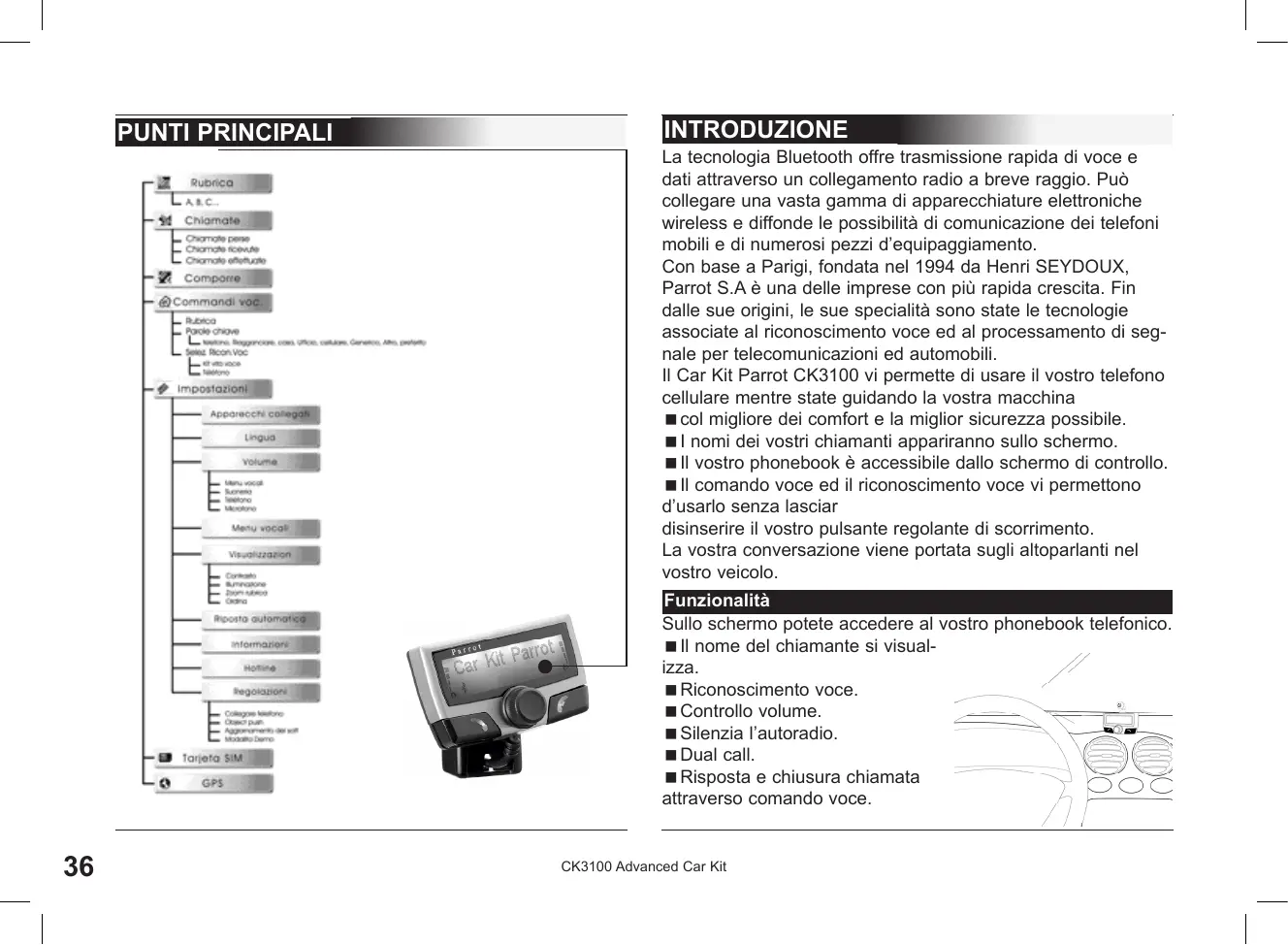

La Tecnologia Bluetooth offre trasmissione rapida di voce e dati atraverso un collegamento radio a breve raggio. Può collegare una vasta gamma di apparecchiature elettroniche wireless e diffonde le possibilità di comunicazione dei tefoni mobili e di numerousi pezzi d'equipaggiamento.

Con base a Parigi, fondata nel 1994 da Henri SEYDOUX, Parrot S.A è una delle imprese con più rapida crescita. Fin dalle sue origini, le sue specialità sono state le technologie associate al riconoscimento voce ed al processamento di segnale per telecomunicazioni ed automobili.

Il Car Kit Parrot CK3100 vi permette di usare il vosto Telefono cellulare nelle state guidando la vostra macchina

■ col migliorie dei comfort e la miglior sicurezza possibile.
I nomi dei vostri chiamanti appariranno sullo schermo.
Il vosto phonebook è accesibile dallo schermo di controllo.
■ Il dato voce ed il riconoscimento voce vi permettono d'usoario alla lasciar

disinserire il vosto pulsante regolante di scorrimento.

La vostra conversazione viene portata sugli altoparlanti nel vosto veicolo.

Funzionalità

Sullo schermo potete accedere al vostro phonebook Telefonico.

Il nome del chiamante si visual-
izza.
■ Riconoscimento voce.
Controllo volume.
Silenzia l'autoradio.
Dual call.
Risposta e chiusura chiamata attraverso dato voce.

Contenuto dell'imballaggio

Schemo LCDs
cavo silenziatore
microfono

catola elettronica
cavo corrente
manuale

MONTAGGIO DEL CK3100

nstallazione della scatola elettronica

IlsystemaCK3100èequipaggiatocon4uscite:

Ingresso Uscita autoradio

corrente -schermo LCD

microfono

Si raccomanda d'installare tutti i cavi prima di fissare la centralina di controllo. Ogni cavo diverso ha un connettore differente per evitare collegamenti errati.

La centralina non deve essere installata vicino al riscaldamento o all'aria condizionata. Assicuratevi che non sia esposta alla luce del sole. Evitate d'installarla dietro pareti di metallo, che potrebbero alterare la qualità del collegamento Bluetooth.

Installazione del connettor dell'autoradio

Il cavo muting è dotato di con connettori neri ISO e con un'uscita "line out".

Autoradio con ingresso "line in"

Usate preferibilmente quello tipo di collegamento unendo i fili marrone e verde così come i fili giali del "mute" sul retro della vostra autoradio.

Autoradio i connettori "ISO"

Scollegare i connettori dell'audio.

Collegare i connettori femmina dei cavi d'alimentazione del muting e dell'alimentazione dell'autoradio.

Collegate i connettori audio e alimentazione dal veicolo ai connettori maschi. Se l'autoradio è dotata di ingresso muting, collegiate il filo giallo del cavo ad uno degli ingressi " Mute in " 1,2 o 3.

Autoradioenzaconnettori "ISO"

E' necessario un cavo adattatore "ISO"

Installazione del cavo di alimentazione di corrente

■ Il filo rosso del cavo della corrente deve essere collegato al permanente 12V(+30) , il filo arancione al 12Vsotto chiave (+15) ed il filo nero a massa.
- Verificare la posizione dei fili nel connettore di alimentazione iso dell'autoradio. In alcuni veicoli è necessario invertire le posizioni dei fili rosso ed arancione. Questa operazioneiene fatta semplicamente invertendo i fili.
■ Non collegate il filo arancione al permanente 12V, altrimenti rischiate di far si che la batteria del veicolo si scarichi.

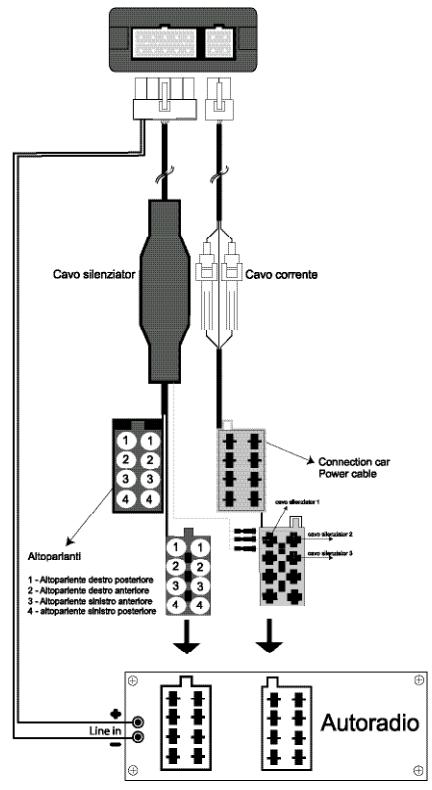

CONNESSIONE DIAGRAMMA CAVO

Installatione del microfono e della centralina

Microfono :

Il microfono deve essere rivolto verso il conducente e può essere installato:

Fra la visiera parasole e lo specchio retrovisore. Sullo schermo LCD.

Schemo LCD :

Diversi accessori permettono allo schermodi essere installatoin multipli posti nel corpo del veicolo.

ACCOPIAMENTTO DISPOSITTIVO E PRIMO UTILIZZO

Durante il caricamento iniziade, è necessario accoppiare il vosto Telefono cellulare con il kit VIVA VOCE.

Attivate Bluetooth sul vostro cellulare

■ Ricercate le periferiche: Per maggiori informazioni fare riferimento al libretto sul vostro Telefono (Sezione accoppiamento)
O visitate www.parrot.biz Home / Supporto / Download
- Una volta individuato il dispositorio, "Parrot CK3100" viene visualizzato sul vostro Telefono cellulare
■ Selezionare il dispositivo e insere il codice 1234 e confermare.
■ "Pairing underway" viene visualizzato sul CK3100
"Pairing complete" viene visualizzato sullo schermo, una volta effettuato l'accoppiamento.
Ora il CK3100 e' accopiato al Vs. Telefono cellulare.
Una volta collegato, il logo Bluetooth viene visualizzato sull display (ad esclusione per i telefoni mobili dotati di profilo Headset).
Se volete'utilizzare la funzione S.A.P sul vostro telefono,fare riferimento alla selezione G.S.M del manu-ale d'uso

Attenzione

Alcuni Telefoni utilizzano la Tecnologia Bluetooth in modo del tutto particolare. verificare che nel menu' " impostazioni= impostazioni avanzate=accoppiamento Telefono, sua presente il modello del vostro Telefono nella lista predefinita,s successivamente selezione r'opizione nel menu'

SAP

Per certi tipi riferitevi alla pagina 12 "accoppiate un Telefono" Con alcuni Telefoni, vengono visualizzati sul dispaly del ck3100 il nome del vostro cellulare, il livello della batteria ed il segnale dell'operatore.

I menu sono accessibili da quel momento ed il kit mani libero annunciaria il loro nome.

Da quel momento siete collegati al kit mani libere e potete uso per comunicare.

■ Chiamare: Accederere alla rubrica del vostro Telefono cellu-lare.

■ Ricevere una chiamata: Premere il tasto verde del viva voce per accettare la chiamata.

■ Chiudere: Premere il tastingo ros del CK3100.

■ Messaggi: E' possibile gestire la funzione messaggi direttamente dal display del Ck3100.

Cliccate sul pulsante di scorrimento nelle siete in conunicazione. Verrà visualizzato

un menu che vi permette di selezionare un carattere, a quello punto confirmatelo. c Ritornate allo schermata principale selezionando la freccia.

■ Riselezione dell'ultimo numero chiamato: premere per alcuni secondi il tastingo verde.

Volume dell'altoparlante: regolare il volume facendo ruotare il pulsante di scorrimento.

MENU

Il menu del CK3100 èosi strutturato: rubrica, chiamate, comporre numero, comandi vocali, SIM card, GPS.

Rubrica

La sincronizzazione della rubrica Telefonica con il CK3100 è una delle funzioni innovative di quello kit viva voce. La sincronizzazione è automatica con molti Telefoni.

Se la sincronizzazione non avviene in modo automatico è possibile,trasferire i contatti Telefonici al viva voce via Bluetooth. Vedere nella sezione "Inviare contatti via Bluetooth" (o "Object push") sul vosto manuale di istruzioni del telefono.

La riscione dei contatti via Bluetooth è disponibile per i Sony Ericsson P800/P900 e smartphone se l'accopioso viene effettuato nel modo corrispondente (vedere la realtà "ATTENTION" nel capitolo "Accopiosoamento").

Una volta che i vostri contatti sono trasferiti al kit, potete accederà alla funzione riconoscimento vocale disponibile nel menu "Comandi vocabi".

Chiamare alla rubrica

Avete l'opzione di fare la chiamata dall'indice menu.

■ Selezionate la rubrica Telefonica
■ Selezionate una lettera usingo il pul

sante di scorrimento il pulsante di sco rimento aiuta a selezionare il nominativo

Confermate premendo il pulsante di scorrimento

• Una volta selezionato il nominativo premere il tasto verde per comparre il numero.

Ultime chiamate

Questa funzione visualizza la lista delle chiamate ed è diviso suddiviso in 3除去 menu:

Chiamate perse / chiamate ricevute / chiamate invite.

■ Selezionate il contatto desiderato
■ Premete il pulsante di scorrimento o il bot-tone verde per ricomporre.

Comporre

• Componete un numero girando il pulsante di scorrimento a destra o a sinistra.
  ■ Premete il pulsante di scorrimento per selezionare uncarattere. L'icona basket eliminna l'ultimo carattere.

Una volta che il numero è composto, premete il bottone verde per effettuire la chiamata.

Comandi vocali

Questo menu programma il riconoscimento vocale del kit viva voce. è suddiviso in tre volte menu : indice / parole chiave / registrazione vocale". selezione Per attribuire un'impronta vocale ad un contatto, selezionate una lettera:

■ Selezionate il nome ciccando sul pulsante di scorrimento. Una volta che il nome è selezionato, cliccate sul pulsante di scorrimento per iniziare l'apprendimento automatico.
Seguite le istruzioni visualizzate sullo schermo.

Una volta che l'impronta vocale è stata attribuita, viene visualizzata alla destra del nome un'icona a forma di nuvoletta

Parole chiave

Le parole chiave del CK3100 sono: Telefono, chiudi, indirizzo, ufficio, cellular, generale, altro e preferito.

Telefono: Termina una chiamata o attiva una riconoscimento vocale.

Chiudi: Termina la comunicazione.

Indirizzo, ufficio, cellular, generale, alto, preferito:

sono parole chiave per distinguere i vari numeri di Telefono. quando su un solo contatto sono memorizzati diversi numeri di Telefono. La sequenza di inserimento è identica a quella per i contatti.Le parole chiave devono essere registrate per essere convalidate.

Selezione del tipo di riconoscimento vocale

Effettuare una chiamata attraverso riconoscimento vocale

■ Premete il tasto verde, pronunciare la parola "telefono " se la parola chiave "telefono" è stata registrata.
- Dopo il beep, pronunciation il nome del vosto contatto.
■ Il CK3100 ripete il nome in caso di collegamento, altrimenti offre la possibilità di ripetizione dopo un secondo beep.
■ Se al contatto e' stato associato un unico numero di te fono, il CK3100 chiama il numero del partner.
Se al contatto sono stati associati più numeri Telefonici e sono state memorizzate le parole chiave, il CK3100 propone il riconoscimento della parola chiave collegata, dopo un beep.

REGOLAZIONI

Questo menu vi permette di personalizzare il CK3100.

Dispositivi accoppiati

Lista: Potete accedere alla lista delle periferiche, che sono state accoppiate con il CK3100.

Avete la possibilità di connettere, scolle-

gare, o di cancellare alla vostra memoria Telefonica i dispositivi associati.

Attenzione

Se viene eliminato un dispositorio dal vivavoce, tutte le sezioni vocabali della rubrica adesso associato verranno cancellate

Lingua

■ Selezionate la lingua desiderata. Confermate cliccando sul pulsante di scorrimento.

Se selezionate "automatic", il kit viva voce si sincronizza con la lingua della vostra SIM card. (questa opzione è disponibile solo su certi dispositivi

Volume

Menu Voce:

Questo opzione vi permette di regolare il volume della voce guida e delle impronte vocabali, che avete registrato.

Squilli e microfono:

Queste funzioni vi permettono di regolare il volume della suoneria e del microfono.

Telefono:

Questa funzione vi permette di regolare il volume della conversazione

Menu Voce

Questa funzione attiva o disattiva l'assistente voce dei menu. I menu verranno annunciati dalla voce dell'operatore nella lingua selezionata

Visualizzazione

3 funzioni vi permettono di personalizzare la visualizzazione:

Contrasto e luminosità:

Usate il pulsante di scorrimento per il livello desiderato e convalidate cliccando sull'ultimo.

Zoom rubrica:

Vi permette di selezionare la risoluzione del testo visualizzato

nei menu “” RUBRICA “ e “ REGISTRO CHIAMATE .

Selezionate il modo 2-line o 3-line.

Confermatelickcando sul pulsante di scorrimento.

Risposta automatica

Attivate/disattivate la risposta automatica.

Informazioni

Versione software:

Versione del software visualizzazione / Free memory.

Servizio clienti

Il nostro servizio clienti è a sua disposizione. Potete contattarlo via e-mail o Telefono.

Collegatevi a www.parrot.biz per ulteriori informazioni.

IMPOSTAZIONI AVANZATE

Questo menu comprende le seguenti funzioni: Accoppiare untelefon,invio contatti,aggiornamento, modalità demo.

Accoppiare un Telefono

Alcuni Telefoni richiedono una regolazione particolare del vosto kit viva voce prima dell'accoppiamento. (Ad esempio il Sony Ericsson P900, PDA in windows CE)

Selezionate l'ingresso corrispondente al vostro Telefono, poi accoppiate il vostro dispositivo quando il CK3100 visualizza "Accoppiate il vostro Telefono".

Invio contatti

Alcuni Telefoni possono richiedere una regolazione particolare del vosto kit mani libero prima di inviare contatti. (Se il vosto Telefono non visualizza il kit viva voce nella lista dei dispositivi a cui possono essere inviati contatti, attivate l'opzione "sempro active".)

Attenzione: esta configurazione del kit viva你可以 più pregiudicarne il correto funzionamento con certi Telefoni. Vi raccomandiamo di ritornare al modo "Automatic" non appena avete inviato i nostri contatti.

Aggiornamento del software

Attivate esta opzione quando installare un aggiornamento via attraverso Bluetooth del vosto kit, da un personal computer.

Questa opzione disattiverà automaticamente quando riavviate il vosto kit. Andate al nostro website per maggiori informazioni :

www.parrot.biz

Modalità demo

Effettua una dimostrazione del funzionamento del viva voce. è necessario riavviare il viva voce per disattivare esta funzione.

GPS CK3300 - CK3500

I kit CK3300 e CK3500 supportano un modulo GPS (Globale

Positioning System) che dà accesso alla posizione in essere del veicolo.

Questa informazione è disponibile via Bluetooth su un canale accessibile atraverso la maggior parte dei PDA e Smartphone.

Connessione al servizio GPS

Se avete un'applicazione di navigazione sul vostro PDA o smartphone, tutto ciò di cui avete bisogno di fare è accoppiare quello dispositivo periferico con il CK3X00,

ed après una collegamento in serie alla

porta GPS. Certe applicazioni di navigazione vi maggior parte lasciano selezionare direttamente come fonte Bluetooth GPS.

Sul vostro dispositivo la configurazione GPS da selezionare è NMEA 0183v2 9600, nel caso in cui sia necessario fornire esta informazione.

Una volta collegato, un'icona GPS è visible sullo schermo del CK3X00.

Indicazioni vocali sulla navigazione

Una volta che il servizio GPS è collegato, il CK3X00 dotato di modulo GPS vi permette di ascoltare leindicazioni vocali del vostro software di navigazione dagli altoparlanti del vostro veicolo. La vostra navigazione verrà perciò condotta sotto condizioni otti

mali (questa funzionalità è disponibile solo con alcuni software di navigazione).

PerfareciodalvostroPDAo smartphoneapriteil servizio Ear phone/Headset,che èdisponibile sulCarKit.

Se volete effettuare una chiamata o rispondere ad una chiamata in arrivato, quello servizio viene automaticamente chiuso哦 poi riaperto per permettervi di usare la funzionalità Telefonica tanto le migliorioni condizioni.

Menu GPS

Con esta funzione potete disabilitare Completely il servizio GPS per impedire a chiunque di collegarsi a questo servizio. La Sezione informazioni specifica la configurazione GPS e la periferica contestualmente collegata a quello servizio se è Attivo.

La presenza di quello modulo vi permette di utilizzato il SIM Access Profile (SAP) del

vosto telefon o di utilizzato il vosto CK3500 direttamente come un veicolare, alla Telefono Bluetooth, con il solo ausilio di una SIM card. Vi permetteanche utilizzato il vosto kit come punto d'accesso Internet usando il GPRS.

Il SIM Access Profile (SAP) permette che l'informatione sulla vostra SIM card personale sia usata da Bluetooth.

Beneficiateosi dell'antenna GSM del CK3500 e risparmiatesulla batteria nel vosto Telefono Bluetooth.

Accoppiamento

Per ragioni di sicurezza,la procedura d'accoppiamento di untelefonosAPe differente.

Dovete selezionare la sezione SIM Access Phone nel menu "Preferences" /

"Advanced Pref." / "Pair Telephone".

Un codice a 16 cifre viene visualizzato sullo schermo del CK3500, che è il codice di accesso al vostro Telefono SAP.

Se il CK3500 richiede il codice PIN della vostra SIM card personale, vi chiederà di introdurlo.

Funzionamento

Il modalità Accesso SIM è è una funzione predefinita se il loro Telefono lo supporta.

Il CK3500 用户要 esta funzione non appena il vosto Telefono é individuato alla concatenazione di mantenimento di servizio.

Il funzionamento dell'interfaccia è lo stesso che per la telefonia Bluetooth.

La funzione SIM CARD

Questo titolofunzione vi permette di inserire/modificare il codice PIN della vostra SIM card personale o di disattivare il modo SIM Access Profile

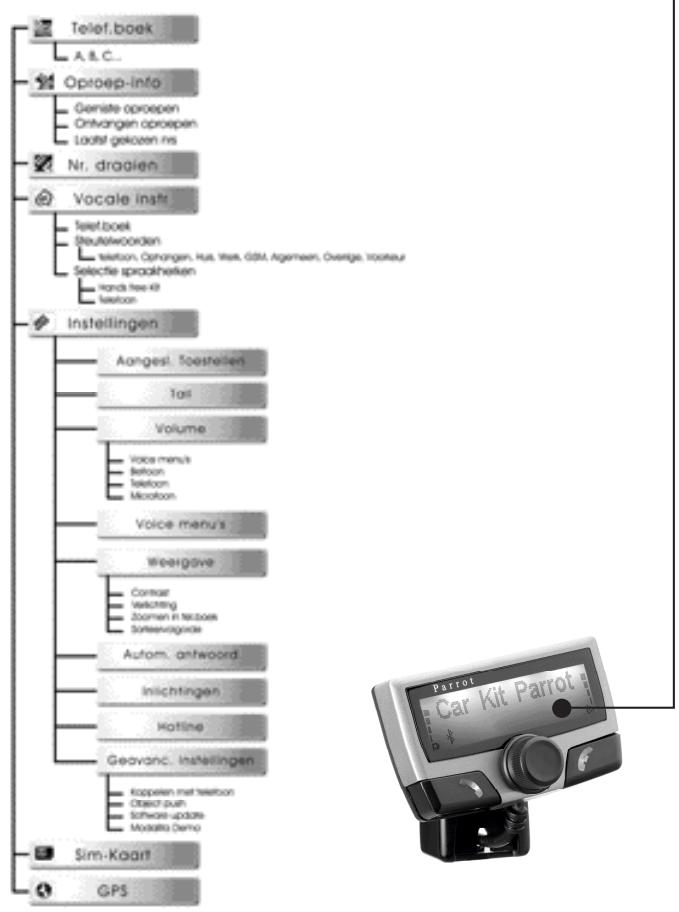

Dutch
