BEDIENUNGSANLEITUNG CK3300 PARROT

Die Bluetooth -Technologie bietet Sprach - und Datenübertragung über Kurzstrecken- Funkverbindung. Sie kann eine Vielzahl drahtloser elektronischer Ausstattungen verbinden und die Komunikationsmöglichkeiten von Mobiltelefonen sowie zahlreicher anderer Ausstattungen ausdehnen.

Parrot S.A. wurde im Jahr 1994 von Henri SEYDOUX gegrundet. Sie hat ihre Niederlassung in Paris und gehört zu den am schnellsten wachsenden Unternehmen. Schon von Anfang an befasste sie sich mit dem Fachbereich der Spracherkennung und Signalverarbeitung für Telekommunikation und Kraftfahrzeuge.

Das Parrot CK3100 Car Kit erlaubt es Ihnen, Ihr Mobilitelefon während des Fahrens Ihres Wagens mit bestem Komfort und bestmöglicher Sicherheit zu verwenden.

Die Namen Ihrer Anrufer werden auf dem Display angezeigt.
Das Telefonbuch ist über das Steuerdisplay zugänglich.
Die Sprachsteuerung und Spracherkennung erlauben es Ihnen, das Gerät zu verwenden, ohne das Lenkrad loszulassen.
■ Ihr Geschäft wird über die Laufsprecher in Ihrem Wagen abgewickelt.

Funktionaletäten

Zugang zum Telefonbuch auf dem Display.

Anzeige des Namens des Anrufers.
Spracherkennung.
Lautstärkeregelung.
Stummschalten des Fahrzeugeigenen Radios.
Doppelter Anruf.
■ Abheben und Auflegen über Sprachbefehl.

Inhalt der Verpackung

Flüssigkristallanzeige
Mute-Kabel
■ Mikrophon

Stromversorgungskabel
Handbuch
■ Elektronikgehäuse

Installieren des Elektronikgehauses

Das CK3100-System ist mit 4 Ausgängen versehen:

■ Eingang -Ausgang des fahrzeugeigenen Radios ■ Stromversorgungsanschluss ■ Flüssigkrystallanzeige ■ Mikrophon Wir empfehlen Ihnen, alle Kabel an das Elektronikgehause anzuschreiben, bevor Sie theses installieren. Jedes mitgelieferte Kabel hat einen unterschiedlichen Stecker, um Irrtümer bei den Anschüssen auszuschreiben.

Das Gehäusearficht in der Nane der Hezung oder Klimaanlage installiert werden.

Stellen Sie sichere, dass es sich nicht in der prallen Sonne befinden kann. Vermeiden Sie es, das Gehäuse hinter Metallwandungen anzubringen: das kann die Qualität der Bluetooth-Verbindung beeinträchtigen.

Installation des Kabels für das Fahrzeugelgene Radio

Das Mute-Kabel ist mit schwarzen ISO-Steckern sowie mit einem «Line-Out»-Ausgang versehen.

Fahrzeugigenes Radio mit «Line-In»-Eingängen

Verwenden Sie diesen Anschluss typ vorzugsweise, indem Sie das braune und das grüne Kabel sowie den gelben Leiter des «Mute» an der Rückseite des fahrzeugeigenen Radios verbinden.

Fahrzeugigenes Radio mit «ISO»-Steckverbindungen

Stecken Sie die Audio- und Stromversorgungskabelsträge vom Fahrzeugigenen Radio ab. Verbinden Sie die Buchsenden der Versorgungskabel "Mute" und des Stromversorgungskabel mit dem Fahrzeugigenen Radio. Stecken Sie die Audio- und Stromversorgungskabelsträge des Fahrzeugs an die Stecker an. Verfügt das Fahrzeugene Radio über einen Mute-Eingang, verbinden Sie den gelben Leiter des Mute-Kabels mit einem der "Mute-In"-Eingänge 1, 2 oder 3.

Fahrzeugigenes Radio ohne «ISO»-Steckverbindungen

Sie müssen sich ein «ISO-Adapterkabel besorgen.

Installieren des Stromversorgungskabels

Der rote Leiter des Stromversorgungskabels muss an die ständige 12 V-Stromversorgung angeschlossen werden, der orange Leiter an 12 V, und den schwarzen Leiter an die Erdung.
■ Prufen Sie die elektrische Verkabelung des ISO-Versorgungskabels des Fahrzeugeigenen Radios. In bestimmten Fahrzeugen musen Sie die Posit ionen des roten und des orangen Leiters umkehren.
■ Dieser Vorgang ist einfach: tauschen Sie die Sicherungshalter um. Stecken Sie den orangen Leiter an den permanenten 12 V-Anschluss an - andereinfalls riskieren Sie eine leere Fahrzeugbatterie.

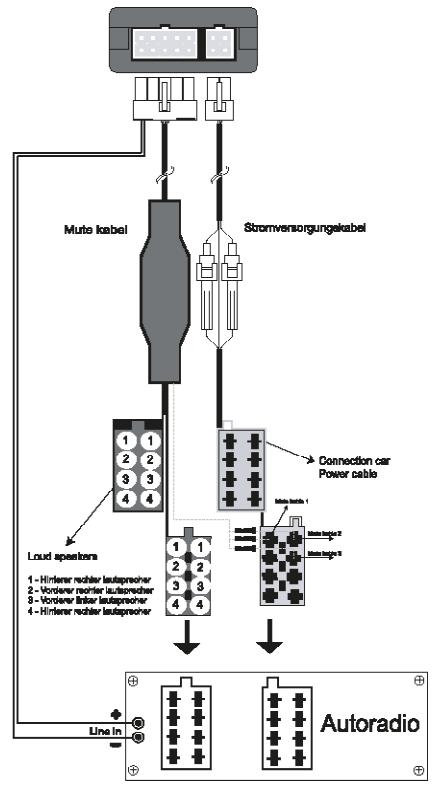

DIAGRAMM DER KABELANSCHLUSSE

Installieren des Mikrophons und der Konsole

Mikrophon:

Das Mikrophon muss zum Fahrer zeigen und kann wie folgt installiert werden:

• Zwischen der Sonnenblende und dem Rückspiegel.
• Auf der Flüssigkristallanzeige

Flüssig Kristallanzeige:

Mehrere Zubehörteile erlauben es, das Display an verschiedene Dennlen des Fahrzeugs zu installmenten.

ABSTIMMEN DES GERÄTS UND ERSTE VERWENDUNG

Während des anfänglichen Aufladens, mösen Sie Ihr Mobiletelefon mit der Freisprechanlage abstommen.

Aktivieren Sie Bluetooth auf Ihr hem Mobittelefon

Suchen Sie nach Peripheriegeräten:
■Weitere Informationen finden Sie in dem Heftchen auf Ihrlem Telefon (Abschnitt Abstommen)

• Oder sehen Sie auf unserer Website www.parrot.biz nach Hauptseite / Unterstützung / Download
  ■Wenn das Gerät erkannt wird, wird auf dem Display Ihres Mobiltelefons «Parrot CK3100» angezeigt.
  Den Linkcode 1234 eingeben und bestätigten.
  "Abstammen lauft" (Pairing under way) wird auf dem CK3100 angezeigt.
  "Abstammen abgeschlossen" (Pairing complete) wird auf der Flüssigkrystallanzeige angezeigt, sobald das Abstammen erfolgreich beendet wurde. Der CK3100 schließt sich an Ihr Mobiltelefon an. Sobald der Anschluss erfolgt ist, erscheint auf dem Display das Bluetooth-Logo (außer bei Mobiltelefonen mit dem Kopfhörerprofil).
  Eine Telefon verwenden Bluetooth in besonderer Weise. Überprüfen Sie im Menu unter «Einstellungen»/»Erw. Einstellungen»/»Koppeln mit Gerät», ob Ihr Telefon dovert aufgelistet ist. Wahlen Sie also diese Option des Menü aus.
  Wenn Sie mit Ihrm Telefon die Option Sim Access Profile benutzen, schlagen Sieitte den Abschnitt unter GSM in ihren Handbuch nach.

ACHTUNG

SAP

■ Bei bestimmten Typen müssen Sie auf Seite 12 «Abstommen eines Telefons» nachsehen. Bei bestimmten Mobiletelefonen werden der Name des Mobiletelefons,der Ladezustand der Batterie und das Netz auf dem Display angezeigt.

Die Menus sind nun zuganglich und die Freisprechanlage sagt ihre Bezeichnungen an.

Sie sind jetzt an die Freisprechanlage
angeschlossen und können sie zur Kommunikation verwenden.

Eingehender Anruf: Auf die grüne Taste der
Freisprechanlage drücken, um den Anruf zu akzeptieren.
■ Aufhängen: Auf die rote Taste des CK3100 drücken.
■ SMS: Sie können auf ihre SMS Funktionen über die Freisprechanlage zugreifen.

Klichen Sie während der Kommunikation auf die Rolltaste.

Ein Menu wird angezeigt. Sie konnen einen Buchstaben auswahlen und bestätig. Rückkehr zum

Kommunikationsdisplay durch Auswahl des Pfeils.

■ Wiederholfunktion: Einige

Sekunden auf die grüne Taste der Freisprechanlage drücken, um die zuletzt angerufene Nummer zu wahlen

Lautstärke der Kommunikation:

Passen Sie die Lautstärke durch Drehen der Rolltaste nach Wunsch an.

MENU

Das Menu des CK3100 besteht aus den folgenden Einträgen: Telefonbuch, Anrufverzeichnis, Wahlen, Sprachbefehle, Einstellungen, SIM-Karte, Telefonbuch

Telefonbuch

Die Synchronisation Ihres Telefonindex mit dem CK3100 gehört zu den neuen Funktionen dieser Freisprechanlage. Die Synchronisation erfolgt bei vielen Mobiltelefonen automatisch. Ist die

Synchronisation nicht automatisch, konnen Sie
Ohne Rufnummer per Bluetooth auf die Freisprechanlage übertragen.
Siehe dazu «Senden von Kontakten über Bluetooth» (oder «Object Push») im Benutzerhandbuch Ihr's Mobiletelefons.
Der Empfang von Rufnummern per Bluetooth ist möglich beim Sony Ericsson P800/P900 und bei Smartphones, wenn das Abstammen im entsprechenden Modus erfolgt

■ (siehe Abschnitt «ACHTUNG» im Kapitel «Abstammen») Sobald ihre Rufnummern in die Freisprechanlage übertragen wurden, können Sie auf die Spracherkennungsfunktion zugreifen, die im Menu «Sprachbefehle» steht.

Anruf ausgehend vom Telefonbuch

Sie konnen vom Telefonbuch ausgegehend anrufen.

■ Telefonbuch auswahlen
■ Mit der Rolltaste einen Buchstaben auswahlen
Durch Betätigungen der Rolltaste bestätigten Nach der Auswahl der Rufnummer:
wählt die grüne Taste die Nummer.
Die Rolltaste hilft beim Auswahlen der verschiedene Rufnummern eines Kontakts.
Zum Anrufen auf die grüne Taste drucken.

Letzte Anrufe

Unter thisem Eintrag entscheidt die Listeder letzten Anrufe, die in 3 Submenus unterteilt ist: Verpasste Anrufe / Einegangene Anrufe / Getätigte Anrufe

Den gewünschten Kontakt auswahlen
Zur Wahlwiederholung auf die Rolltaste oder die grüne
Taste drucken.

Wahlen

■ Eine Rufnummer durch Drehen der Rolltaste nach links oder rechts auswahlen.
Zum Auswahlen eines Buchstabens auf die Rolltaste drucken. Das Korb-Symbol löscht den letzten Buchstaben. Sobald die Rufnummer ausgewähl ist, zum Anrufen auf die grüne Tastes drucken.

Sprachbefehl

These Menu programmiert die Spracherkennung der

Freisprechanlage. Sie besteht aus 3 Submenüs: Index /

Schlüsselwörter / Sprachaufz. Auswahl.

Um einem Kontakt ein Sprachmuster zuzuweisen, einen

Buchstaben auswahlen:

Den Nameh durch Klicken auf die Rolltaste auswahlen.

Sobald der Name ausgewählt ist, auf die Rolltaste klichen, um das Lernen zu starten.

Die auf dem Display eingeblendeten Anweisungen befolgen.

Sobald das Sprachmuster zugewiesen ist, entscheidt rechts vom Namee eine Sprechblase.

Schlüsselwörter

Die Schlüsselwörter des CK3100 sind: Telefon, aufhängen, Adresse, Arbeit, Handy, Allgemein, Sonstige und Einstellungen.

Telefon: Hängt einen Anruf auf oder aktiviert die Spracherkennung.

Aufhängen: Beendet die Kommunikation.

Adresse, Buro, Handy, Allgemein, Sonstige, Einstellungen:

Schlüsselwörter nach Telefonnummer

These Schlüsselwörter helpen bei der Auswahr der gewürschten Rufnummer, wenn ein Kontakt mehrere Wörter umfasst. Die Lernsequenz ist gleich wie bei den Kontakten.

Die Schlüsselwörter müssen aufgenommen werden, um bestätigt zu werden.

AuswahldesTypsderSpracherkennung

Die Erkennungskapazität des CD3100 ist komplettter als die der meisten Mobiltelefone und Funktioniert auch in larmender Umgebung.

Erke. Auto-Kit: Sprachmuster, die im

Speicher der Freisprechanlage aufgezeichnet net sind.

Erke. Telefon: Sprachmuster, die im Speicher des

Mobiletelefons aufgezeichnet sind.

Uber die Spracherkennung anrufen

Press the green button, or then say "Telephone" if the key Auf die grüne Taste drücken, das Wort «Telefon» sagen, wenn das Schlüsselwort «Telefon» aufgenommen wurde.

Nach dem Tonzeichen den Name des Kontaks aussprechen. Das CK3100 wiederholt den Name im Falle der Verbindung, wenn nicht, bietet es einen zweiten Versuch nach dem Tonzeichen an.

Hat der Kontakt nur eine Rufnummer, ruft das CK3100 diese Nummer an.

Hat der Kontakt mehrere Rufnummern und sind pro Rufnummer Schlüsselwörter aufgezeichnet, schlätt das CK3100 vor, das zu der Rufnummer gehörende Schlüsselwort nach einem Ton zu erkennen.

EINSTELLUNGEN

Dieses Menu erlaubt es, das CK3100 an ihre Wünsche anzupassen.

Abgestimmte Geräte

LiTe: Sie konnen auf die LiTe der Peripheriegerate, die mit dem CK3100 abgestimmt wurden, zugreifen.

Sie können die Verbindung aktivieren oder deaktivieren, oder sie aus dem Telefonspeicher loschen.

ACHTUNG

Wen Sie Ihr Gerät löschen, werden alle Sprachaufzeinungen automatisch gelsocht.

Sprache

LaDie gewünschte Sprache auswahlen.
Durch Betätigend der Rolltaste bestätigten.

Wenn Sie «automatisch» auswahlen, stimmt sich die Freisprechanlage mit der Sprache ihrer SIM-Karte ab (diese Option ist nur auf bestimmten Geräten verfügbar).

Lautstärke

Sprachmenüs:

Die Option erlaubt das Einstellen der Lautstärke der von der Freisprechanlage angesagtten Meldungen und Sprachmuster, die Sie aufgenommen haben.

Klingelzeichen und Mikrophon:

These Optionen erlauben das Einstellen der Lautstärke der Klingelzeichen und des Mikrophons.

Telefon:

These Option erlaubt das Einstellen der Lautstärke der Kommunikation.

Sprachmenus

These Funktion aktiviert oder deaktiviert den Sprachassistentend er den Menüs.

Die Menus werden von der Stimme des Bedieners in der ausgewählten Sprache angesagt.

Display

3 Einträge erlauben das Anpassen des Displays:

Kontrast und Helligkeit:

Die Rolltaste zum Auswahlen des Niveau verwenden und durch Klicken auf Letzteres bestätigten.

Telefonbuch-Zoom:

Erlaubt das Auswahlen der Auflösung des Textes in den Menüs

Den Modus zu 2 oder 3 Zeilen auswahlen.
Durch Betätigen der Rolltaste bestätigten.

Automatische Antwort

Aktivieren/Deaktivieren des automatischen Abhebens.

Information

Softwareversion:

Version der Displaysoftware / Freier Speicherplatz.

Kundendienst

Der Kundendienst steht Ihnen zur Verfügung. Sie konnen ihn per E-Mail oder Telefonisch Kontaktieren. Genaueres dazu erfahren Sie auf unserer Website www.parrot.biz.

HOHERE FUNKTIONEN

Dieses Menu erlaubt den Zugang zu den folgenden Einträgen: Abstammen eines Telefons, Object Push, Software-Upgrade, Vorführungmodus.

Abstammen eines Telefons

Bestimmte Mobiletelefone brauchen eine bestimmte Einstellung der Freisprechanlage, bevor das Abstammen erfolgen kann. (zum Beispiel Sony Ericsson P900, PDA in Windows CE) Wahlen Sie den Ihr dem Mobiletelefon entsprechenden Eintrag aus und stimmen Sie das Gerät ab, sobald auf dem CK3100 "Handy abstimmen" angezeigt wird.

Object Push

Bestimmte Mobiltelefone brauchen eine bestimmte Einstellung der Freisprechanlage, bevor sie Kontakte senden. (Wenn Ihr Telefon die Anlage nicht in der Liste der Geräte anziegt, mit welchen Kontakte ausgetauscht werden können, aktivieren Sie die Option «immer aktiv».)

Vorsicht: These Konfiguration der Anlage kann bei bestimmten Mobiletelefonen ein schlechetes Funktionieren verursachen. Wir empfehlen dazu, den «automatischen» Modus nach dem Senden der Kontakte sofort wieder zu deaktivieren.

Software-Upgrade

Aktivieren Sie diese Option, wenn Sie ein Upgrade per Bluetooth für ihre Anlage aus einem PC installmenten. Die Option wird automatisch deaktiviert, wenn Sie die Anlage weiter starten.

■ Genaueres dazu erfolhren Sie auf unserer Website:

www.parrot.biz

Vorfuhrmodus

Startet eine Vorführung der Freisprechanlage.
Zum Aktivieren these Modus ist ein Neustarten der Fahrzeuganlage erforderlich.

GPS CK3300 - CK3500

Das CK3300 und CK3500 verfügbar über ein GPS-Modul (Global Positioning System) zum Bestimmten der aktuellen geografischen Lage des Fahrzeugs. Diese Information ist über Bluetooth auf einem Kanal verfügbar, auf den die meisten PDA und Smartphones Zugang haben.

Anschlieben an den GPS-Service

Wenn Ihr PDA oder Smartphone über eine Navigationsanwendung verfügt, brauchen Sie die Anlage nur mit dem Peripheriegerät über das CK3X00 abzustimmen und eine serielle Verbindung mit der GPS Schnittstel

zu öffnen. Bestimmte Navigationsanwendungen erlauben es, Bluetooth direkt als GPS-Quelle auszuwahlen.

Auf Ihr gemuss muss als GPS-Konfiguration NMEA 0183v2 9600 ausgewählten werden, falls die Eingabe dieser Information gefordert werden sollen. Nach dem Herstellen der Verbindung erscheint auf dem Display des CK3X00 das GPS-Symbol.

Sprachangabe Ihrer Navigation

Sobald der GPS-Service angeschlossen ist, erlaubt es das CK3X00

mit GPS-Modul, die Sprachanweisungen der Navigationssoftware über die Lautsprecher des Fahrzeugs zu horen. Ihr Navigation erfolgt unter optimalen Bedingungen (diese Funktion gibt es nur bei bestimmten Navigat

ionssoftwareprogrammen). Dazu öffnen Sie über ihren PDA oder ihre Smartphone den Service Ohrhörer/Kopfhörer, der auf der Fahrzeugausst attung verfügbar ist. Wenn Sie einen Anruf tätigkeiten einen Anruf entgegennehmen都会, wird dieser Service automatisch geschlossen und wieder geöffnet, so dass Sie den Telephonieservice unter optimalen Bedingungen nutzen können.

GPS-Menu

Unter diesen Eintrag konnen Sie den GPS-Service komplett deaktivieren, um andere daran zu hindern, diesen Service zu verwenden. Im Informationsabschnitt werden die GPS-Konfiguration und die gerade an diesen Service, wenn er aktiv ist, angeschlossenen Peripheriegeräte.

GSM OFFBOARD -- CK3500

Das CK3500 enthalt ein GSM/GPRS-Modul der Klasse 8/10.

Dank diesen Moduls können Sie das SIM Access Profile (SAP) Ihrles Telefons ver-

wenden oder)sagar das CK3500 direkt als

Autotelefon, ohne Bluetooth-Telefon, allein mit einer physischen SIM-Karte. Sie konnen ihre Anlage ferner mit GPRS als Internetzugang verwenden.

Das SIM Access Profile (SAP) erlaubt es, die Informationen auf Ihrer persönlichen SIM-Karte durch Bluetooth zu nutzen.

So nutzen Sie die GSM-Antenne des CK3500 und spare an Batterieleistung bei Ihrlem Bluetooth-Telefon.

Abstimen

Aus Sicherheitsgründen ist die Abstimmvorgehensweise eines SAP-Telefons anders.

Sie müssen im Menu «Einstellungen» / «Höhere Einst.»/ Telefon abstimmen den Abschnitt SIM Access Phone auswahlen.

Ein 16-stelliger Code wird auf dem Display des CK3500 angezeigt, der dem Linkcode entspricht, der auf ihrem SAP-Telefon erfasst werden muss.

Benötigt das CK3500 den PIN-Code ihrer SIM-Karte, werden Sie aufgefordert, diesen einzugeben.

Funktionsweise

Der SIM-Zugangsmodus wird standardgemäß aktiviert, wenn Ihr Telefonihn unterstützt.

Das CK3500 verwendet diesen Modus, sobald Ihr Telefon durch die Kontinuität des Service erfasst wird.

Die Schnittstelle Funktioniert gleich wie bei der Bluetooth-Telefonie.

Der Eintrag SIM-Karte

Dieser Eintrag erlaubt es Ihnen, den PIN-Code ihrer SIM-Karte einzugeben/zuändern oder den SIM Access Profile-Modus zu deaktivieren.

Português

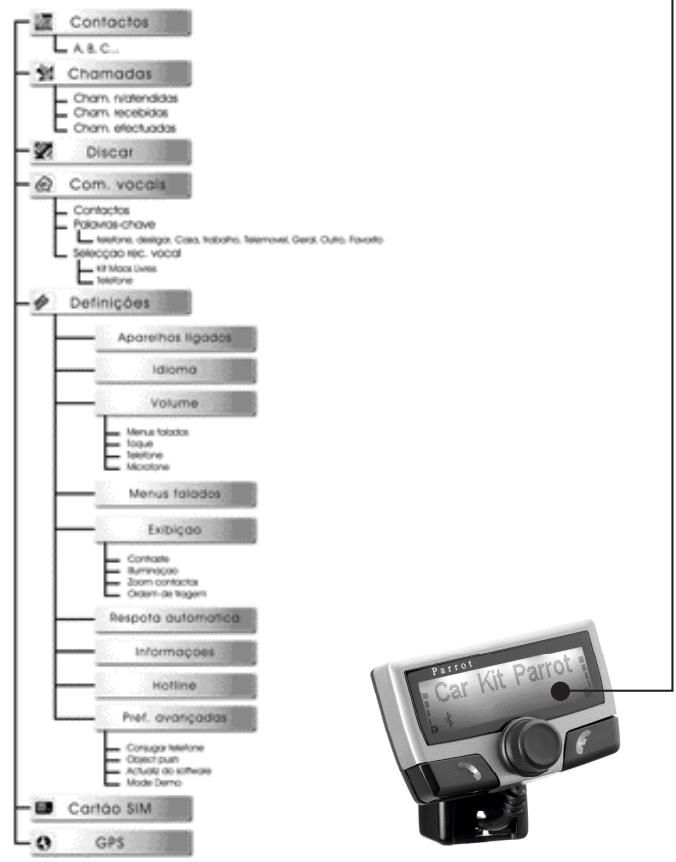

LINHAS GERAIS
