MODE D'EMPLOI BRIGGS & STRATTON 92200 BRIGGS & STRATTON

stellen (Abb. 4). tio Filtro de aire oval

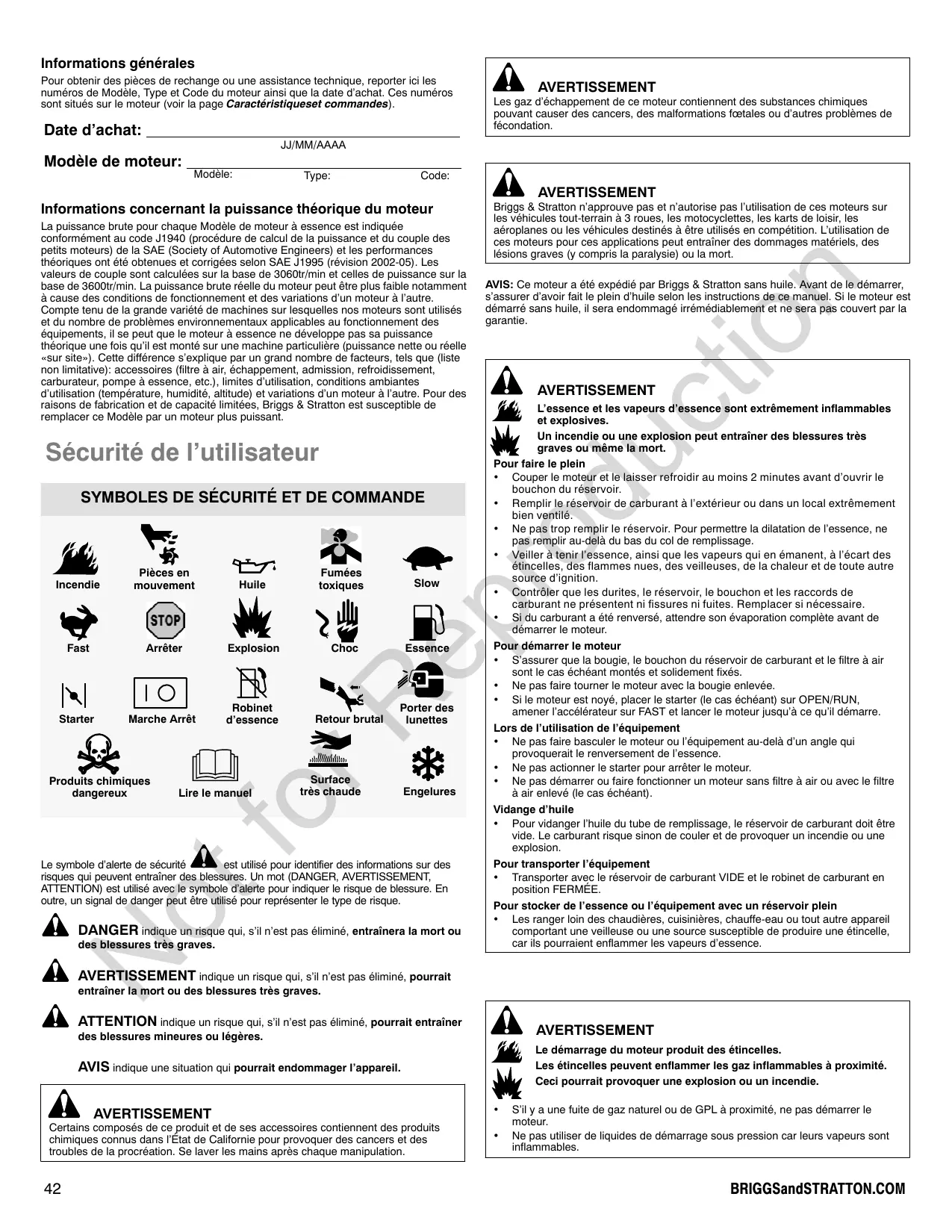

Informations générales Pour obtenir des pièces de rechange ou une assistance technique, reporter ici les numéros de Modèle, Type et Code du moteur ainsi que la date d’achat. Ces numéros sont situés sur le moteur (voir la page Caractéristiqueset commandes). Date d’achat: AVERTISSEMENT Les gaz d’échappement de ce moteur contiennent des substances chimiques pouvant causer des cancers, des malformations fœtales ou d’autres problèmes de fécondation.

JJ/MM/AAAA

Code: Informations concernant la puissance théorique du moteur La puissance brute pour chaque Modèle de moteur à essence est indiquée conformément au code J1940 (procédure de calcul de la puissance et du couple des petits moteurs) de la SAE (Society of Automotive Engineers) et les performances théoriques ont été obtenues et corrigées selon SAE J1995 (révision 2002-05). Les valeurs de couple sont calculées sur la base de 3060tr/min et celles de puissance sur la base de 3600tr/min. La puissance brute réelle du moteur peut être plus faible notamment à cause des conditions de fonctionnement et des variations d’un moteur à l’autre. Compte tenu de la grande variété de machines sur lesquelles nos moteurs sont utilisés et du nombre de problèmes environnementaux applicables au fonctionnement des équipements, il se peut que le moteur à essence ne développe pas sa puissance théorique une fois qu’il est monté sur une machine particulière (puissance nette ou réelle «sur site»). Cette différence s’explique par un grand nombre de facteurs, tels que (liste non limitative): accessoires (filtre à air, échappement, admission, refroidissement, carburateur, pompe à essence, etc.), limites d’utilisation, conditions ambiantes d’utilisation (température, humidité, altitude) et variations d’un moteur à l’autre. Pour des raisons de fabrication et de capacité limitées, Briggs & Stratton est susceptible de remplacer ce Modèle par un moteur plus puissant. Porter des lunettes Surface très chaude

Produits chimiques dangereux Fumées toxiques AVERTISSEMENT L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. Pour faire le plein

• Couper le moteur et le laisser refroidir au moins 2 minutes avant d’ouvrir le bouchon du réservoir.
• Remplir le réservoir de carburant à l’extérieur ou dans un local extrêmement bien ventilé.
• Ne pas trop remplir le réservoir. Pour permettre la dilatation de l’essence, ne pas remplir au-delà du bas du col de remplissage.
• Veiller à tenir l’essence, ainsi que les vapeurs qui en émanent, à l’écart des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d’ignition.
• Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire.
• Si du carburant a été renversé, attendre son évaporation complète avant de démarrer le moteur. Pour démarrer le moteur
• S’assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés.
• Ne pas faire tourner le moteur avec la bougie enlevée.
• Si le moteur est noyé, placer le starter (le cas échéant) sur OPEN/RUN, amener l’accélérateur sur FAST et lancer le moteur jusqu’à ce qu’il démarre.

Incendie AVIS: Ce moteur a été expédié par Briggs & Stratton sans huile. Avant de le démarrer, s’assurer d’avoir fait le plein d’huile selon les instructions de ce manuel. Si le moteur est démarré sans huile, il sera endommagé irrémédiablement et ne sera pas couvert par la garantie.

Sécurité de l’utilisateur AVERTISSEMENT Briggs & Stratton n’approuve pas et n’autorise pas l’utilisation de ces moteurs sur les véhicules tout-terrain à 3 roues, les motocyclettes, les karts de loisir, les aéroplanes ou les véhicules destinés à être utilisés en compétition. L’utilisation de ces moteurs pour ces applications peut entraîner des dommages matériels, des lésions graves (y compris la paralysie) ou la mort.

Modèle de moteur: Engelures

Le symbole d’alerte de sécurité est utilisé pour identifier des informations sur des risques qui peuvent entraîner des blessures. Un mot (DANGER, AVERTISSEMENT, ATTENTION) est utilisé avec le symbole d’alerte pour indiquer le risque de blessure. En outre, un signal de danger peut être utilisé pour représenter le type de risque. DANGER indique un risque qui, s’il n’est pas éliminé, entraînera la mort ou Vidange d’huile

• Pour vidanger l’huile du tube de remplissage, le réservoir de carburant doit être vide. Le carburant risque sinon de couler et de provoquer un incendie ou une explosion. Pour transporter l’équipement
• Transporter avec le réservoir de carburant VIDE et le robinet de carburant en position FERMÉE. Pour stocker de l’essence ou l’équipement avec un réservoir plein
• Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil comportant une veilleuse ou une source susceptible de produire une étincelle, car ils pourraient enflammer les vapeurs d’essence.

des blessures très graves. Lors de l’utilisation de l’équipement

• Ne pas faire basculer le moteur ou l’équipement au-delà d’un angle qui provoquerait le renversement de l’essence.
• Ne pas actionner le starter pour arrêter le moteur.
• Ne pas démarrer ou faire fonctionner un moteur sans filtre à air ou avec le filtre à air enlevé (le cas échéant). AVERTISSEMENT indique un risque qui, s’il n’est pas éliminé, pourrait entraîner la mort ou des blessures très graves. ATTENTION indique un risque qui, s’il n’est pas éliminé, pourrait entraîner des blessures mineures ou légères. AVERTISSEMENT AVIS indique une situation qui pourrait endommager l’appareil. Le démarrage du moteur produit des étincelles. Les étincelles peuvent enflammer les gaz inflammables à proximité. Ceci pourrait provoquer une explosion ou un incendie. AVERTISSEMENT Certains composés de ce produit et de ses accessoires contiennent des produits chimiques connus dans l’État de Californie pour provoquer des cancers et des troubles de la procréation. Se laver les mains après chaque manipulation.

S’il y a une fuite de gaz naturel ou de GPL à proximité, ne pas démarrer le moteur. Ne pas utiliser de liquides de démarrage sous pression car leurs vapeurs sont inflammables. BRIGGSandSTRATTON.COM AVERTISSEMENT AVERTISSEMENT

Les moteurs produisent du monoxyde de carbone, qui est un gaz toxique inodore et invisible. L’inhalation de monoxyde de carbone peut provoquer des nausées, un évanouissement et entraîner la mort. Démarrer et faire fonctionner le moteur à l’extérieur. Ne pas démarrer ou faire fonctionner le moteur dans un local fermé, même si les portes et les fenêtres sont ouvertes.

tio AVERTISSEMENT Une étincelle accidentelle peut provoquer un incendie ou un choc électrique. Un démarrage accidentel peut causer un étranglement, l’amputation ou la lacération d’un membre. Risque d’incendie

La rétraction rapide de la corde de lanceur (retour brutal) tirera votre main et votre bras vers le moteur beaucoup plus vite que vous ne pourrez les laisser partir. Ceci pourrait entraîner des fêlures, des fractures, des ecchymoses ou des foulures. Pour démarrer le moteur, tirer lentement sur la corde jusqu’à sentir une résistance et tirer alors rapidement afin d’éviter l’effet de rétraction. Retirer tout équipement extérieur/charge avant de démarrer le moteur. Les composants directement couplés à l’équipement, tels que lames, turbines, poulies, engrenages, etc. sans que cette liste soit limitative, devront être fermement arrimés. Avant d’effectuer des réglages ou des réparations

• Débrancher le fil de bougie et l’attacher à bonne distance de la bougie.
• Débrancher le câble Négatif de la batterie (seulement pour les moteurs à démarrage électrique).
• N’utiliser que les outils corrects.
• Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur.
• Les pièces de rechange doivent être d’origine et installées de la même façon que les pièces précédentes.
• Ne pas taper sur le volant moteur avec un marteau ou un objet dur cela pourrait entraîner une rupture ultérieure du volant pendant que le moteur fonctionne.

AVERTISSEMENT AVERTISSEMENT Les pièces en rotation peuvent toucher ou saisir les mains, les pieds, les cheveux, les vêtements ou les accessoires. Le résultat peut en être une amputation ou une lacération grave.

Ne faire fonctionner l’équipement qu’avec les protections en place. Ne pas approcher les mains ou les pieds des pièces en mouvement. Attacher les cheveux longs et retirer les bijoux. Ne pas porter de vêtements amples, de ceintures larges pendantes ou tout vêtement pouvant être saisi. Contrôle de l’étincelle

• Utiliser un contrôleur homologué.
• Ne pas contrôler l’étincelle avec la bougie retirée.

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes. Les toucher peut provoquer des brûlures sévères. Les débris combustibles comme les feuilles, l’herbe, les broussailles peuvent s’enflammer. Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l’utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d’herbe sauf si le système d’échappement est équipé d’un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D’autres états ou juridictions fédérales peuvent appliquer des lois similaires. Contacter le fabricant, le distributeur ou le fournisseur d’origine de l’équipement pour obtenir un pare-étincelles conçu pour le système d’échappement installé sur ce moteur.

Caractéristiques et commandes altitude. Fonctionner sans effectuer ce réglage fera diminuer les performances, augmentera la consommation et les émissions. Voir un Réparateur Agréé Briggs & Stratton pour le réglage haute altitude. Le fonctionnement de moteurs équipés du kit haute altitude à moins de 762 mètres d’altitude n’est pas recommandé. Comparer l’illustration 1 avec votre moteur pour vous familiariser avec l’emplacement des différents composants et commandes. A. Identification du moteur Modèle Type Code B. Bougie C. Filtre à air D. Starter E. Poignée du lanceur F. Protège-mains G. Commande d’accélération (en option) H. Bouton d’arrêt (en option)

I. Réservoir de carburant avec bouchon

J. Bouchon de vidange K. Remplissage d’huile L. Échappement Grille du pot d’échappement (en option) Pare-étincelles (en option) M. Réducteur (en option) Plein d’essence - Figure 3 AVERTISSEMENT Fonctionnement Capacité d’huile (voir la section Spécifications) Recommandations concernant l’huile

1. Nettoyer le pourtour du bouchon d’essence de la poussière et des débris. Enlever le

bouchon d’essence (A) (Figure 3).

2. Faire le plein (B) d’essence. Pour permettre la dilatation de l’essence, ne pas remplir

au-delà du bas du col de remplissage (C).

3. Remettre le bouchon du réservoir en place.

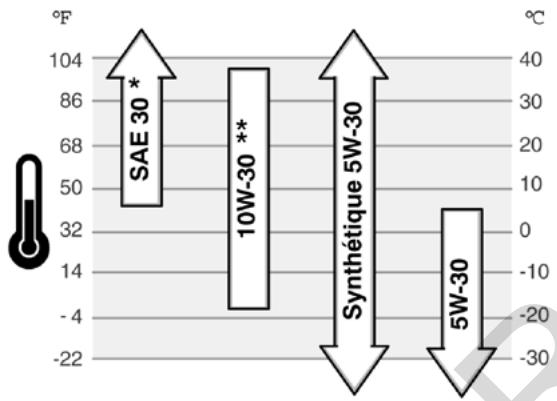

Nous recommandons l’utilisation des huiles certifiées par Briggs & Stratton pour obtenir les meilleures performances. D’autres huiles détergentes de qualité sont acceptables si elles sont classées SF, SG, SH, SJ ou au-delà. Ne pas utiliser d’additifs. La température extérieure détermine la viscosité de l’huile moteur. Utiliser le tableau pour sélectionner la viscosité qui convient à la température extérieure prévue.

L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. Pour faire le plein

• Couper le moteur et le laisser refroidir au moins 2 minutes avant d’ouvrir le bouchon du réservoir.
• Remplir le réservoir de carburant à l’extérieur ou dans un local extrêmement bien ventilé.
• Ne pas trop remplir le réservoir. Pour permettre la dilatation de l’essence, ne pas remplir au-delà du bas du col de remplissage.
• Veiller à tenir l’essence, ainsi que les vapeurs qui en émanent, à l’écart des étincelles, des flammes nues, des veilleuses, de la chaleur et de toute autre source d’ignition.
• Contrôler que les durites, le réservoir, le bouchon et les raccords de carburant ne présentent ni fissures ni fuites. Remplacer si nécessaire.
• Si du carburant a été renversé, attendre son évaporation complète avant de démarrer le moteur. Démarrage du moteur - Figure 4 AVERTISSEMENT

La rétraction rapide de la corde de lanceur (retour brutal) tirera la main et le bras de l’opérateur vers le moteur beaucoup plus vite qu’il ne pourra les laisser partir. Ceci pourrait entraîner des fêlures, des fractures, des ecchymoses ou des foulures. Pour démarrer le moteur, tirer lentement sur la corde jusqu’à sentir une résistance et tirer alors rapidement afin d’éviter l’effet de rétraction.

L’emploi d’huile SAE 30 au-dessous de 4°C (40°F) rend le démarrage difficile. L’utilisation d’une huile 10W-30 à des températures supérieures à 27°C (80°F) entraînera une consommation d’huile supérieure à la normale. Vérifier le niveau d’huile plus souvent.

Vérification/Plein d’huile - Figure 2

Avant de vérifier ou de faire le plein d’huile

• Mettre le moteur de niveau.
• Nettoyer le pourtour du tube de remplissage d’huile.

1. Retirer le bouchon de remplissage d’huile (A, Figure 2).

2. Pour refaire le niveau, verser doucement de l’huile dans l’orifice de remplissage (B).

Remplir jusqu’au point de débordement.

3. Replacer et visser le bouchon de remplissage d’huile.

AVERTISSEMENT L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. Pour démarrer le moteur

• S’assurer que la bougie, le bouchon du réservoir de carburant et le filtre à air sont le cas échéant montés et solidement fixés.
• Ne pas faire tourner le moteur avec la bougie enlevée.
• Si le moteur est noyé, placer le starter (le cas échéant) sur OPEN/RUN, amener l’accélérateur sur FAST et lancer le moteur jusqu’à ce qu’il démarre. AVERTISSEMENT Recommandations concernant le carburant

Le carburant doit répondre aux critères suivants:

• Essence récente, propre, sans plomb.
• Un indice minimum d’Octane de 87/87 AKI (91 RON). En cas d’utilisation en altitude, voir ci-après.
• . Une essence contenant 10% d’éthanol au maximum ou 15% de MTBE (éther méthyl-tertiobutilyque) au maximum, est acceptable. AVIS: Ne pas utiliser d’essence non approuvée, comme la E85. Ne pas mélanger d’huile à l’essence ni modifier le moteur pour fonctionner avec des carburants alternatifs. Cela endommagerait le moteur et annulerait la garantie moteur. Pour protéger le système d’admission d’essence contre la formation de gomme, mélanger un stabilisateur à l’essence. Voir Stockage. Tous les carburants ne sont pas les mêmes. Si l’utilisateur a du mal à démarrer ou rencontre des problèmes de fonctionnement, changer de fournisseur ou de marque d’essence. Ce moteur est certifié pour fonctionner à l’essence. Le système de contrôle des émissions de ce moteur est EM (Modifications Moteur). Haute altitude Au-dessus de 1524 mètres d’altitude, une essence de 85 d’Octane/85 AKI (89 RON) est acceptable. Pour respecter les normes antipollution, il faut effectuer un réglage haute

Les moteurs produisent du monoxyde de carbone, qui est un gaz toxique inodore et invisible. L’inhalation de monoxyde de carbone peut provoquer des nausées, un évanouissement et entraîner la mort. Démarrer et faire fonctionner le moteur à l’extérieur. Ne pas démarrer ou faire fonctionner le moteur dans un local fermé, même si les portes et les fenêtres sont ouvertes. AVIS: Ce moteur a été expédié de chez Briggs & Stratton sans huile. Avant de le démarrer, s’assurer d’avoir fait le plein d’huile selon les instructions de ce manuel. Si le moteur est démarré sans huile, il sera endommagé irrémédiablement et ne sera pas couvert par la garantie. Remarque: Certains moteurs et équipements disposent de commandes à distance. Consulter le manuel de l’équipement concernant l’emplacement et le fonctionnement de ces commandes.

1. Vérifier le niveau d’huile. Voir la section Vérification/Plein d’huile.

2. Le cas échant, s’assurer que l’entraînement de l’équipement est débrayé.

3. Mettre le levier de starter (A) sur la position CHOKE

(Figure 4). Remarque: Le starter est généralement superflu pour redémarrer un moteur chaud. BRIGGSandSTRATTON.COM Tableau d’entretien

4. Mettre le levier de commande d’accélérateur (B), si l’appareil en est équipé, sur la

position FAST . Faire toujours fonctionner le moteur avec le levier de commande d’accélérateur sur FAST.

5. Sur les moteurs équipés d’un bouton d’arrêt (C), placer le bouton sur la position ON.

6. Prendre en main la poignée du lanceur (D). Tirer lentement sur la corde jusqu’à

sentir une résistance, puis tirer rapidement. Remarque : Si le moteur ne démarre pas après plusieurs tentatives, consulter le site BRIGGSandSTRATTON.COM ou appeler le 1-800-233-3723 (aux États-Unis). Après les 5 premières heures

Toutes les 8 heures ou chaque jour

AVERTISSEMENT: La rétraction rapide de la corde de lanceur (retour

brutal) tirera la main et le bras de l’opérateur vers le moteur beaucoup plus vite qu’il ne pourra les laisser partir. Ceci pourrait entraîner des fêlures, des fractures, des ecchymoses ou des foulures. Pour démarrer le moteur, tirer lentement sur la corde jusqu’à sentir une résistance et tirer alors rapidement afin d’éviter l’effet de rétraction. Vérifier le niveau d’huile du moteur Nettoyer les zones autour du silencieux et des commandes Nettoyer le protège-doigts Toutes les 25 heures ou une fois par an Nettoyer le filtre à air * Nettoyer le pré-filtre * Toutes les 50 heures ou une fois par an

Arrêt du moteur - Figure 4 Vidanger l’huile moteur Inspecter le silencieux et le pare-étincelles Toutes les 100 heures

Ne pas actionner le starter pour arrêter le moteur. puis sur la position STOP (voir Figure 4).

Placer le bouton d’arrêt (C) sur la position STOP. Remplacer le filtre à air Remplacer le pré-filtre Remplacer la bougie Nettoyer le système de refroidissement par air *

Sur les modèles équipés d’un levier de commande de starter (B), placer le levier sur la position SLOW Changer l’huile du réducteur (en option)

AVERTISSEMENT L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. tio

7. Au fur et à mesure du réchauffement du moteur, ramener le starter (A) sur la position

RUN Vidanger l’huile Nettoyer plus souvent dans des conditions d’utilisation en atmosphère poussiéreuse ou chargée de débris aériens.

Réglage du carburateur Ne pas procéder à des réglages du carburateur. Il a été réglé en usine pour fonctionner efficacement dans la plupart des applications. Néanmoins, si des réglages sont nécessaires, les confier à un Réparateur Agréé Briggs & Stratton. AVIS: le fabricant de l’équipement sur lequel est monté ce moteur a spécifié le régime maximum à vide d’utilisation du moteur. Ne pas dépasser ce régime maximum.

Entretien Utiliser uniquement les pièces détachées d’origine. Les autres pièces risquent de ne pas fonctionner et peuvent endommager l’appareil ou provoquer des blessures. L’utilisation d’autres pièces risque par ailleurs d’annuler la garantie. Il est recommandé de consulter un Réparateur Agréé Briggs & Stratton pour tout l’entretien du moteur et l’acquisition de pièces. AVIS: Tous les composants de ce moteur doivent rester à leur place d’origine pour que le moteur fonctionne correctement. Vérifier l’écartement des électrodes (A, Figure 5) à l’aide d’une jauge d’épaisseur (B). Si nécessaire, régler l’écartement. Installer la bougie et la serrer avec le couple recommandé. Pour le réglage de l’écartement ou le couple, voir le chapitre Spécifications. Remarque: dans certains pays, la législation impose l’emploi de bougies à résistance pour supprimer les parasites de l’allumage. Si ce moteur était équipé d’une bougie avec résistance, utiliser le même type de bougie lors de son remplacement.

Contrôle des émissions Remplacement de la bougie - Figure 5 L’entretien, le remplacement ou la réparation des dispositifs et des systèmes de contrôle des émissions gazeuses peut être effectué par tout établissement ou individu spécialisé dans la réparation des moteurs autres que les moteurs automobiles. Néanmoins, pour que les réparations soient prises en charge par Briggs & Stratton au titre de la garantie, l’intervention doit être effectuée par un Réparateur Agréé. Voir la garantie des émissions.

Inspecter le silencieux et le pare-étincelles - Figure 6 AVERTISSEMENT AVERTISSEMENT

Une étincelle accidentelle peut provoquer un incendie ou un choc électrique. Un démarrage accidentel peut causer un étranglement, l’amputation ou la lacération d’un membre. Risque d’incendie

Avant d’effectuer des réglages ou des réparations

• Débrancher le fil de bougie et l’attacher à bonne distance de la bougie.
• Débrancher le câble Négatif de la batterie (seulement pour les moteurs à démarrage électrique).
• N’utiliser que les outils corrects.
• Ne pas modifier les ressorts du régulateur, les tringles et autres pièces pour augmenter le régime du moteur.
• Les pièces de rechange doivent être d’origine et installées de la même façon que les pièces précédentes.
• Ne pas taper sur le volant moteur avec un marteau ou un objet dur cela pourrait entraîner une rupture ultérieure du volant pendant que le moteur fonctionne. Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes. Les toucher peut provoquer des brûlures sévères. Les débris combustibles comme les feuilles, l’herbe, les broussailles peuvent s’enflammer. Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. La Section 4442 du California Public Resource Code (Code des ressources publiques de Californie) interdit l’utilisation ou le fonctionnement du moteur dans des espaces recouverts de forêts, de broussailles ou d’herbe sauf si le système d’échappement est équipé d’un pare-étincelles, tel que défini dans la Section 4442, en bon état de fonctionnement. D’autres états ou juridictions fédérales peuvent appliquer des lois similaires. Contacter le fabricant, le distributeur ou le fournisseur d’origine de l’équipement pour obtenir un pare-étincelles conçu pour le système d’échappement installé sur ce moteur. Inspecter le silencieux (A, Figure 6) pour détecter toute fissure, corrosion ou autre dommage. Enlever le pare-étincelles (B), le cas échéant, et contrôler la présence éventuelle de dommage ou de dépôt de carbone. Si le remplacement de pièces est nécessaire, s’assurer d’utiliser des pièces de rechange d‘origine. Contrôle de l’étincelle
• Utiliser un contrôleur homologué.
• Ne pas contrôler l’étincelle avec la bougie retirée.

AVERTISSEMENT: Les pièces de rechange doivent être identiques

aux pièces précédentes et installées de la même façon, sous peine de provoquer un incendie.

Changement d’huile - Figure 7

L’huile usagée est un produit dangereux. S’en débarrasser correctement. Ne pas la jeter avec les ordures ménagères. Vérifier le lieu de collecte ou de recyclage avec les autorités locales, le centre de services ou le vendeur. Utiliser une brosse ou un chiffon sec pour enlever les débris du protège-doigts (A) (Figure 12). Nettoyer les biellettes, les ressorts et les commandes (B). Ne pas laisser les débris combustibles s’accumuler autour et derrière le silencieux d’échappement (C). Stockage Vidange de l’huile

1. Quand le moteur est arrêté mais encore chaud, débrancher le fil de bougie (A) et

l’éloigner de la bougie (Figure 7).

2. Ôter le bouchon de vidange (B, Figure 8). Vidanger l’huile dans un récipient

approprié. Remarque: Chacun des bouchons de vidange (C) illustrés peut être monté sur ce moteur.

3. Quand l’huile a été vidangée, remettre le bouchon de vidange. Le serrer.

Mettre le moteur de niveau. Nettoyer le pourtour de l’orifice de remplissage de tout débris. Voir la capacité d’huile dans la section Spécifications. Retirer le bouchon de remplissage d’huile (D, Figure 8). Verser l’huile lentement dans le tube de remplissage (E). Remplir jusqu’au débordement.

3. Replacer et visser le bouchon de remplissage d’huile.

Huile moteur Pendant que le moteur est encore chaud, changer l’huile du moteur.

L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort.

Système d’alimentation L’essence peut s’éventer quand on la stocke pendant plus de 30 jours. De l’essence éventée provoque des dépôts d’acide et de gomme dans le système d’alimentation et sur les principales pièces du carburateur. Pour maintenir l’essence propre, utiliser le stabilisateur d’essence FRESH START® de Briggs & Stratton, disponible sous forme d’additif liquide ou de cartouche de concentré à écoulement progressif. Il n’est pas nécessaire de vidanger l’essence du moteur si un stabilisateur est ajouté conformément aux instructions. Faire fonctionner le moteur pendant 2minutes pour faire circuler le stabilisateur dans le système d’alimentation. Le moteur et l’essence peuvent alors être stockés pendant une durée maximale de 24 mois. Si l’essence n’a pas été traitée avec un stabilisateur, elle doit être vidangée dans un récipient approuvé. Faire fonctionner le moteur jusqu’à ce qu’il s’arrête en panne sèche. L’utilisation d’un stabilisateur d’essence dans le réservoir de stockage est recommandée pour en conserver la fraîcheur. tio

Entretien du filtre à air - Figure 9 Pour stocker de l’essence ou l’équipement avec un réservoir plein

• Les ranger loin des chaudières, cuisinières, chauffe-eau ou tout autre appareil comportant une veilleuse ou une source susceptible de produire une étincelle, car ils pourraient enflammer les vapeurs d’essence.

Faire le plein d’huile AVERTISSEMENT L’essence et les vapeurs d’essence sont extrêmement inflammables et explosives. Un incendie ou une explosion peut entraîner des blessures très graves ou même la mort. Ne pas démarrer ou faire fonctionner un moteur sans filtre à air ou avec le filtre à air enlevé (le cas échéant). AVIS: Ne pas utiliser d’air comprimé ni de solvant pour nettoyer le filtre à air. L’air comprimé peut endommager le filtre, les solvants le dissoudre. Besoin d’aide? Aller sur BRIGGSandSTRATTON.com ou appeler 1-800-233-3723. Spécifications

Le système de filtre à air utilise une cartouche en papier plissé et un pré-filtre en option. Le pré-filtre peut être lavé et réutilisé.

1. Enfoncer les languettes de maintien (A) et retirer le couvercle (B). Voir Figure 9.

2. Déposer le filtre (D). Voir Figure 10.

3. Pour le nettoyer, le tapoter doucement contre une surface dure. Si le filtre est

excessivement encrassé, le remplacer par un neuf.

4. Enfoncer l’extrémité du filtre dans la base comme indiqué. Vérifier que le filtre est

correctement fixé à la base.

5. Installer le couvercle. Vérifier que les deux languettes de maintien sont bien fixées.

Dépannage Spécifications du moteur

Cylindrée 9,02 ci (148 cc) Alésage 2,562 in (65,08 mm) Course 1,750 in (44,45 mm) Capacité d’huile 18 -- 20 oz (0,54 -- 0,59 L) Changement d’huile du réducteur - Figure 11 Huile du réducteur 80W-90 Si votre moteur est équipé d’un réducteur, procéder comme suit.

1. Enlever le bouchon de remplissage (B) et celui de niveau d’huile (C).

2. Enlever le bouchon de vidange (A, Figure 11) et vidanger l’huile dans un récipient

3. Remettre le bouchon de vidange et le serrer.

4. Pour faire le plein, verser lentement de l’huile de boîte dans l’orifice de remplissage

(voir le chapitre Spécifications). Continuer à verser jusqu’à ce que l’huile déborde de l’orifice de niveau d’huile (C).

5. Remettre le bouchon de niveau d’huile et le serrer.

6. Remettre le bouchon de remplissage et le serrer.

Important: le bouchon de remplissage a un orifice d’évent (D) qui doit être installé sur le dessus du carter comme illustré. Spécifications de réglage *

Nettoyage du système de refroidissement par air - Figure 12 AVERTISSEMENT

Un moteur en marche produit de la chaleur. Les pièces du moteur, et plus particulièrement le silencieux, deviennent extrêmement chaudes. Les toucher peut provoquer des brûlures sévères. Les débris combustibles comme les feuilles, l’herbe, les broussailles peuvent s’enflammer. Laisser le silencieux, le cylindre du moteur et les ailettes refroidir avant de les toucher. Retirer les débris accumulés autour du silencieux et du cylindre. AVIS: ne pas utiliser d’eau pour nettoyer le moteur. L’eau peut contaminer le système d’alimentation en essence. Utiliser une brosse ou un chiffon sec pour nettoyer le moteur. Ce moteur est refroidi par air. De la poussière ou des débris peuvent affecter le débit d’air et faire chauffer le moteur, ce qui réduit ses performances et sa durée de vie.

Écartement des électrodes 0,030 in (0,76 mm) Couple de serrage de la bougie 180 lb-in (20 Nm) Entrefer bobine Jeu de soupape d’admission Jeu de soupape d’échappement

• La puissance du moteur décroît de 3,5% par 300mètres d’altitude au-dessus du niveau de la mer et de 1% par 5,6º C au-delà de 25º C. Le moteur fonctionne normalement jusqu’à 15º d’inclinaison. Voir le manuel d’utilisation de l’équipement pour les limites autorisées de fonctionnement en pente. Pièces d’entretien courant n Pièce d’entretien Référence Filtre à air ovale

Additif pour l’essence 5041, 5058 Bougie à résistance

Bougie en platine longue durée

Clé à bougie 89838, 5023 Éclateur

n Nous recommandons de voir un Réparateur Agréé Briggs & Stratton pour tout l’entretien de votre moteur et de ses pièces. N’utiliser que des pièces de rechange Briggs & Stratton d’origine. BRIGGSandSTRATTON.COM

GARANTIE LIMITÉE

Briggs & Stratton remplacera ou réparera gratuitement toute(s) pièce(s) du moteur présentant un défaut de matière ou de fabrication ou les deux. Tous les frais de transport du produit destiné à être remplacé ou réparé au titre de la présente garantie restent à charge de l’acheteur. Cette garantie est applicable pendant la période et aux conditions prévues dans le présent document. Pour toute intervention sous garantie, cherchez le Réparateur Agréé Briggs & Stratton le plus proche dans la liste des Réparateurs sur notre site Internet BRIGGSandSTRATTON.COM ou en consultant les Pages Jaunes. Marque/Type de produit Usage privé Vanguardt 2 ans Extended Life Seriest; I/C®; Intekt I/C®; Intekt Pro; Professional Seriest avec chemise en fonte Dura-Boret; 850 Seriest avec chemise en fonte Dura-Boret; Snow Series MAXt avec chemise en fonte Dura-Boret 2 ans Tous les autres moteurs Briggs & Stratton 2 ans

tio Il n’existe aucune autre garantie expresse. Les garanties implicites, y compris celles de la valeur marchande et d’adaptation à un objectif particulier, sont limitées à un an à partir de la date d’achat ou à la période légale admise. Toute autre garantie implicite est exclue. Notre responsabilité pour les dégâts provoqués par l’équipement ou les dommages-intérêts accessoires est exclue dans la limite des exclusions autorisées par la loi. Certains pays ou États n’autorisent pas la limitation de la durée de la garantie implicite et certains pays ou États n’autorisent pas l’exclusion ou la limitation des dégâts provoqués ou consécutifs à un accident, ce qui fait que les limitation et exclusion ci-dessus peuvent ne pas s’appliquer à vous. Cette garantie vous donne des droits légaux et vous pouvez bénéficier d’autres droits qui peuvent varier d’un pays à l’autre ou d’un État à l’autre. Usage professionnel 2 ans

1 an 90 jours Ces conditions sont nos conditions de garantie standard. Néanmoins, dans certains cas, nos produits peuvent bénéficier d’une couverture supplémentaire qui n’était pas déterminée au moment de la publication. Pour consulter les conditions de garantie actuelles de votre moteur, rendez-vous sur BRIGGSandSTRATTON.COM ou contactez le Réparateur Agréé Briggs & Stratton.

Les moteurs utilisés sur les groupes électrogènes stationnaires ne sont garantis que dans le cadre d’un usage privé. Les équipements utilisés pour une alimentation principale en remplacement du réseau public d’électricité ne sont pas couverts par la présente garantie. Les moteurs utilisés en compétition ou avec un but d’exploitation commerciale ou de location ne sont pas garantis.

La période de garantie débute à la date d’achat par l’acheteur particulier initial ou l’utilisateur professionnel final et continue pendant la période indiquée dans le tableau ci-dessus. «Usage privé» signifie utilisation pour l’entretien de sa résidence personnelle par un acheteur particulier. «Usage commercial» couvre toutes les autres utilisations, y compris dans un but commercial, de rentabilité ou de location. Dès qu’un moteur a servi à un usage commercial, il sera considéré comme moteur à usage commercial dans le cadre de la présente garantie.

Pour tous les équipements fabriqués par Briggs & Stratton, l’enregistrement de la garantie n’est pas obligatoire pour qu’elle prenne effet. Conservez le reçu comme preuve d’achat. Si, lors d’une demande d’intervention sous garantie, la date initiale d’achat ne peut être fournie, la date de fabrication du produit sert de référence pour déterminer la période de garantie. 3 Les fuites de carburateur, l’obstruction des Durits d’alimentation, le gommage des Au sujet de la garantie soupapes ou autres dommages provoqués par une essence contaminée ou trop vieille. Briggs & Stratton se fera un plaisir d’effectuer une réparation en garantie tout en 4 Les pièces qui seraient rayées ou cassées du fait du fonctionnement du moteur déplorant les inconvénients qu’elle peut vous occasionner. Tout Réparateur Agréé peut avec un manque d’huile ou d’une huile polluée, ou encore d’un indice de viscosité effectuer des réparations en garantie. La plupart des réparations en garantie sont de l’huile inadéquat (vérifier et refaire le niveau quand c’est nécessaire et vidanger effectuées sans discussion mais il peut arriver que la demande de réparation en garantie aux périodes recommandées). Le dispositif OIL GARD peut ne pas couper un soit injustifiée. moteur en marche. Le moteur peut être endommagé si le niveau d’huile n’est pas maintenu régulièrement. Si le client n’est pas d’accord avec la décision d’un Réparateur Agréé, une enquête sera effectuée afin de déterminer si la garantie peut être appliquée. Demandez au Réparateur 5 La réparation ou le réglage de pièces ou d’un groupe de pièces associées tels que Agréé de soumettre tous les faits au Grossiste ou à l’usine pour examen. Si le Grossiste les embrayages, transmissions, commandes à distance, etc., qui ne sont pas ou l’usine décide que la demande est justifiée, les articles reconnus défectueux seront fabriqués par Briggs & Stratton. intégralement remboursés au client. Afin d’éviter tout malentendu entre les propriétaires 6 Les dommages ou l’usure de pièces provoqués par la pénétration de poussière due de moteurs et les Réparateurs Agréés Briggs & Stratton, nous indiquons ci-après au manque d’entretien ou au mauvais montage du filtre à air ou à l’emploi d’un quelques-unes des causes de défaillance des moteurs pour lesquelles le remplacement élément ou d’une cartouche de filtre à air non d’origine. Aux intervalles ou la réparation n’est pas couvert par la garantie. recommandés, nettoyer et/ou remplacer le filtre comme indiqué dans le manuel d’utilisation.

Usure normale: Les moteurs, comme tous les dispositifs mécanisés, nécessitent un entretien régulier et le remplacement des pièces d’usure pour fonctionner correctement. Cette garantie ne couvre pas la réparation de pièces ou d’équipements usés par un usage normal. La garantie ne s’applique pas quand la défaillance du moteur est due à un abus, un manque d’entretien courant, l’expédition, la manutention, l’entreposage ou une mauvaise installation. Il en va de même si le numéro de série du moteur a été éliminé ou que le moteur a été modifié ou trafiqué. Entretien inadéquat: La longévité d’un moteur dépend des conditions dans lesquelles il est utilisé et de l’entretien qu’il reçoit. Certaines applications, comme les motoculteurs, les pompes et les tondeuses, sont souvent utilisées dans un environnement poussiéreux ou sale, ce qui peut être la cause d’une usure pouvant paraître prématurée. Une telle usure, lorsqu’elle est consécutive à l’entrée de poussière, sable ou autre produit abrasif à cause d’un mauvais entretien, n’est pas couverte par la garantie. Des problèmes provoqués par l’emploi de pièces non d’origine Briggs & Stratton.

Les commandes de l’équipement ou les dispositifs qui empêchent le démarrage, perturbent le fonctionnement du moteur ou abrègent sa durée de vie. (Contactez le fabricant de l’équipement.) Les pièces endommagées suite à un surrégime ou une surchauffe provoqués par l’obstruction des ailettes de refroidissement et de la zone du volant par des débris d’herbe ou de la poussière ou par l’utilisation du moteur dans un local fermé insuffisamment ventilé. Nettoyer les débris aux intervalles recommandés comme indiqué dans le manuel d’utilisation.

Le bris de pièces du moteur ou de l’équipement dû à des vibrations excessives résultant d’un serrage insuffisant des boulons de fixation du moteur, d’une lame ou d’une turbine desserrée ou mal équilibrée, d’une mauvaise adaptation de l’équipement sur le vilebrequin du moteur, d’un surrégime ou d’une mauvaise utilisation.

Vilebrequin faussé ou cassé suite au choc de la lame d’une tondeuse rotative sur un corps dur, ou d’une courroie trapézoïdale trop tendue. 10 Réglage ou mise au point normale du moteur. Cette garantie couvre uniquement les pièces défectueuses et/ou la main-d’œuvre et pas le remplacement ou le remboursement de l’équipement sur lequel est monté le moteur. La garantie ne s’applique pas non plus aux réparations dues à:

La défaillance du moteur ou des pièces du moteur, telles que chambre de combustion, soupapes, sièges de soupape, guides de soupape ou bobinage du démarreur grillés, suite à l’emploi de carburants de substitution tels que du pétrole liquéfié, du gaz naturel ou des essences modifiées, etc. Les interventions sous garantie ne sont effectuées que par les Réparateurs Agréés par Briggs & Stratton Corporation. Recherchez-les dans la liste des Réparateurs sur notre site Internet BRIGGSandSTRATTON.COM ou en consultant les Pages Jaunes.

novembre 2008 Déclaration de garantie du système de contrôle des émissions de l’État de Californie, de l’U.S. EPA et de Briggs & Stratton Corporation Droits et obligations du propriétaire au titre de la garantie Responsabilités du propriétaire au titre de la garantie:

En tant que propriétaire d’un moteur/équipement, vous êtes responsable de l’entretien obligatoire mentionné dans le manuel d’utilisation. B&S recommande de conserver toutes les factures de maintenance de votre moteur moteur/équipement mais B&S ne peut renier la garantie uniquement à cause de l’absence de factures ou parce que tous les entretiens n’ont pas été effectués en temps prévu. En tant que propriétaire d’un moteur/équipement, vous devez néanmoins savoir que B&S peut refuser d’appliquer la garantie si la défectuosité de votre moteur/équipement ou d’une partie de celui-ci est due à un abus, une négligence, un entretien non correct ou des modifications non approuvées. Vous avez la responsabilité de confier votre moteur/équipement à un centre de distribution, un Réparateur Agréé ou toute entité équivalente de B&S, selon la solution applicable, dès que le problème apparaît. Les réparations effectuées sous garantie doivent l’être en un temps raisonnable qui ne doit pas excéder trente (30) jours. Si vous avez des questions concernant vos droits et vos responsabilités au titre de la garantie, contactez B&S au (414) 259-5262.

Le California Air Resources Board (CARB), l’U.S. EPA et Briggs & Stratton (B&S) ont le plaisir de vous expliquer la garantie du système de contrôle des émissions pour votre moteur/équipement fabriqué depuis 2008. En Californie, les petits moteurs neufs à usage non routier doivent être conçus, fabriqués et équipés pour répondre aux normes sévères anti-effet de serre de l’État. B&S doit garantir le système de contrôle des émissions de votre moteur/équipement pendant les durées indiquées ci-après, en supposant que le moteur neuf à usage non routier n’ait pas fait l’objet d’abus, de négligence ou d’un mauvais entretien. Le système de contrôle des émissions peut comprendre des pièces comme le carburateur ou le système d’injection de carburant, le réservoir de carburant, le système d’allumage et le convertisseur catalytique. Des durites, des courroies, des connecteurs, des capteurs et d’autres assemblages impliqués dans les émissions peuvent aussi en faire partie. Si la condition de garantie est remplie, B&S réparera gratuitement votre moteur/équipement y compris le diagnostic, les pièces et la main-d’œuvre. tio Couverture de la garantie du fabricant: Les petits moteurs à usage non routier sont garantis pendant une période de deux (2) ans. Si une pièce liée aux émissions de votre moteur/équipement est défectueuse, B&S la réparera ou la remplacera. Dispositions de la garantie du système de contrôle des émissions de Briggs & Stratton

Suivent les dispositions particulières de la couverture de la garantie du système de contrôle des émissions. Elles viennent en complément de la garantie des moteurs B&S pour les moteurs non réglementés qui se trouve dans le manuel d’utilisation. La garantie sur les pièces liées aux émissions est comme suit:

1. Pièces relatives au contrôle des émissions garanties

La couverture au titre de cette garantie ne s’étend qu’aux pièces énumérées

• Toute pièce garantie dont le remplacement n’est pas prévu dans le cadre de la ci-dessous (celles du système de contrôle des émissions) dans la mesure où ces maintenance obligatoire indiquée dans le manuel d’utilisation fourni est garantie pièces étaient présentes dans le moteur au moment de l’achat. pendant la période susmentionnée. Si cette pièce se révélait être défectueuse au cours de la période de garantie, elle serait réparée ou remplacée par B&S a. Système de dosage du carburant sans aucun frais pour le propriétaire. La pièce ainsi réparée ou remplacée sera
• Système d’enrichissement pour démarrages à froid (starter) garantie pour la période restante.
• Carburateur et pièces internes
• Toute pièce garantie dont seule une inspection régulière est prévue dans le
• Pompe à carburant manuel d’utilisation fourni est garantie pendant la période susmentionnée. La
• Durit et raccords de carburant, colliers pièce réparée ou remplacée dans le cadre de la garantie sera garantie pour la
• Réservoir de carburant, bouchon et câble d’attache période restante.
• Réservoir à charbon activé Système d’admission d’air
• Collecteur d’admission
• Conduite de vidange et de mise à l’air c. Système d’allumage
• Système d’allumage par volant magnétique d. Système catalytique
• Convertisseur catalytique
• Collecteur d’échappement
• Système d’injection d’air ou soupape d’impulsion e. Pièces diverses utilisées dans les systèmes ci-dessus
• Soupapes et contacteurs de dépression, de température, de position et de durée
• Raccords et assemblages Durée de la couverture Pendant une période de deux (2) ans à compter de la date de l’achat initial, B&S garantit à l’acheteur initial et à chaque acheteur suivant que le moteur est conçu, fabriqué et équipé de manière à être en conformité avec toutes les réglementations applicables adoptées par l’Air Resources Board, qu’il est exempt de tout défaut de matière ou de construction susceptible d’entraîner la défaillance d’une pièce garantie et qu’il est matériellement identique en tous points au moteur décrit dans la demande de certification du fabricant. La période de garantie démarre à la date de l’achat initial du moteur.

Toute pièce garantie dont le remplacement est prévu dans le cadre de la maintenance obligatoire indiquée dans le manuel d’utilisation fourni est garantie pendant la période précédant le premier remplacement prévu de cette pièce. Si cette pièce se révélait être défectueuse avant le premier remplacement prévu, elle serait réparée ou remplacée par B&S sans aucun frais pour le propriétaire. La pièce ainsi réparée ou remplacée sera garantie pour la période restante précédant le premier remplacement prévu de ladite pièce.

Les pièces ajoutées ou modifiées qui ne sont pas exemptées par l’Air Resources Board ne peuvent être utilisées. L’utilisation par le propriétaire de pièces ajoutées ou modifiées non exemptées sera un motif de rejet de toute réclamation. Le fabricant ne peut en aucun cas être tenu de garantir les défaillances de pièces garanties dues à l’utilisation de pièces non exemptées ajoutées ou modifiées. Couverture des conséquences La présente couverture s’étend à la défaillance de tout composant du moteur due à la défaillance d’une pièce liée aux émissions garantie.

Réclamations et exclusions de garantie Les réclamations sous garantie seront présentées selon les dispositions de la police de garantie des moteurs de B&S. La garantie ne couvre pas les défaillances de pièces liées aux émissions qui ne sont pas des pièces B&S d’origine ou les défaillances de pièces qui ont fait l’objet d’abus, de négligence ou d’un mauvais entretien ainsi qu’indiqué dans la police de garantie des moteurs de B&S. B&S n’est pas tenu de couvrir la garantie des défaillances des pièces liées aux émissions dues à l’utilisation de pièces rajoutées ou modifiées. Consultez les informations sur la période de durabilité des émissions et l’indice d’air sur l’étiquette d’émissions du moteur

Les moteurs qui sont certifiés conformes à la norme d’émissions du California Air Resources Board (CARB) doivent afficher l’information concernant la période de durabilité des émissions et l’indice d’air. Cette information est indiquée sur les étiquettes apposées sur les moteurs par Briggs & Stratton. L’étiquette du moteur indique les informations de certification. La période de durabilité des émissions indique le nombre d’heures d’utilisation normale pour lequel le moteur est certifié conforme aux normes d’émissions sous réserve d’un entretien approprié tel qu’indiqué dans le manuel d’utilisation et d’entretien. Les catégories suivantes sont utilisées: Modéré: le moteur est certifié conforme pour 125heures d’utilisation normale. Intermédiaire: le moteur est certifié conforme pour 250heures d’utilisation normale. Étendu: le moteur est certifié conforme pour 500heures d’utilisation normale. Par exemple, une tondeuse à conducteur marchant classique est utilisée 20 à 25heures par an. Par conséquent, la période de durabilité des émissions d’un moteur de catégorie intermédiaire équivaudrait à une douzaine d’années.

Les moteurs Briggs & Stratton sont certifiés conformes aux normes environnementales d’émissions de la United States Environmental Protection Agency (U.S. EPA) Phase 2. Pour les moteurs certifiés Phase 2, la période de conformité d’émissions mentionnée sur les étiquettes indique le nombre d’heures d’utilisation pour lequel le moteur est en conformité avec les normes fédérales. Pour les moteurs de cylindrée inférieure à 225cm3. Catégorie C = 125heures, catégorie B = 250heures et catégorie A = 500heures. Pour les moteurs de plus de 225cm3. Catégorie C = 250heures, catégorie B = 500heures et catégorie A = 1000heures. BRIGGSandSTRATTON.COM positie (Fig. 4).
