CREATIX BK - 5045001 - Hotte aspirante ROBLIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ROBLIN
Modèle	CREATIX BK - 5045001

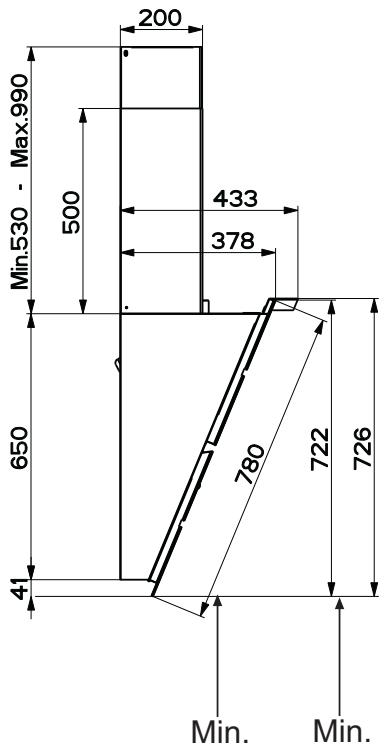

Distance minimale entre le plan de cuisson et la hotte	650 mm
Diamètre de sortie d'air	150 mm (réductible à 120 mm avec buse fournie)
Nombre de vitesses	4 (1, 2, 3, Intensive temporisée 10 min)
Fonction 24H	Oui (aspiration de 100 m³/h pendant 10 minutes par heure)
Arrêt différé (Delay)	30 minutes
Éclairage	LED blanche, classe 1M (ne pas observer avec instruments optiques)
Filtres à graisse	Métalliques, lavables au lave-vaisselle (tous les 2 mois ou quand l'alarme 24H clignote)
Filtre à charbon actif	Optionnel (version filtrante), non lavable, remplacement environ tous les 4 mois
Alarme de saturation des filtres	Oui : 100 heures pour les filtres à graisse, 200 heures pour le filtre à charbon
Verrouillage du clavier	Oui (appuyer 5 secondes sur touche A)
Télécommande	Optionnelle (piles LR03-AAA non fournies)
Entretien des surfaces	Chiffon humide et détergent liquide neutre
Réparabilité	Remplacement de l'éclairage LED par le service après-vente
Connectique électrique	Branchement sur secteur avec interrupteur bipolaire (ouverture contacts ≥ 3 mm)
Usage prévu	Domestique, élimination des odeurs de cuisine

FOIRE AUX QUESTIONS - CREATIX BK - 5045001 ROBLIN

Quelle est la distance minimale à respecter entre la hotte et le plan de cuisson ?

La distance minimale de sécurité est de 650 mm entre le plan de cuisson et la partie inférieure de la hotte.

Comment nettoyer les filtres à graisse métalliques ?

Les filtres à graisse peuvent être lavés au lave-vaisselle. Il est recommandé de les laver tous les 2 mois environ, ou dès que le voyant 24H clignote. Laissez-les sécher avant de les remonter.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif (version filtrante) doit être remplacé environ tous les 4 mois ou lorsque l'alarme 24H clignote. Il n'est ni lavable ni régénérable.

Comment activer ou désactiver le verrouillage du clavier ?

Appuyez sur la touche A pendant 5 secondes. Toutes les LED clignotent cycliquement pour confirmer l'activation ou la désactivation.

Que faire si la hotte ne s'allume plus ?

Vérifiez d'abord que la hotte est branchée et que l'interrupteur bipolaire est enclenché. Si le problème persiste, contactez le service après-vente.

Comment utiliser la fonction Intensive ?

Appuyez sur la touche E pour activer la vitesse intensive. Elle fonctionne pendant 10 minutes, puis revient automatiquement à la vitesse précédente. Pour la désactiver avant la fin, appuyez à nouveau sur E ou éteignez le moteur.

Que signifie le clignotement de la touche 24H ?

Le clignotement de la touche 24H indique qu'il est nécessaire de laver les filtres à graisse (100 heures de fonctionnement) ou de remplacer le filtre à charbon (200 heures) selon le mode d'affichage.

Comment réinitialiser l'alarme des filtres après entretien ?

Éteignez l'éclairage et le moteur, puis appuyez sur la touche F (24H) pendant 5 secondes. Le voyant cesse de clignoter.

Puis-je utiliser la hotte sans sortie d'air extérieure ?

Oui, en version filtrante (recyclage). Vous devez acheter un kit de filtration à charbon actif et installer la grille orientable fournie pour la sortie d'air recyclé.

Comment remplacer l'éclairage LED ?

L'éclairage LED doit être remplacé par le service après-vente. Ne tentez pas de le faire vous-même, car il s'agit d'un composant de classe 1M.

MODE D'EMPLOI CREATIX BK - 5045001 ROBLIN

Manuel d'Instructions

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil.

Installation

• Le fabricant ne désigne aucune responsabilité en cas de dommage dû à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certaines modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les Appareils appartenant à la première Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hote à des conduites d'évacuation de fumées issues d'une combustion tel que (Chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hote (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air pur. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0.04 mbar.
• En cas d'endettement du cordon d'alimentation, faible-le replacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Respecter impérativement toutes les normes relatives à l'évacuation de l'air.

Utilisation

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine. - Ne jamais utiliser abusivement la hotte. - Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. - Toujours régler les flammes de manière à éviter toute sortie latérale de celles-ci par rapport au fond des marmites. - Contrôler les fritures lors de l'utilisation car l'huile surchauffée pourrait s'enflammer. - Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie. - Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. - Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. - « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisson. »

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hote en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée (Risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage compétent, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

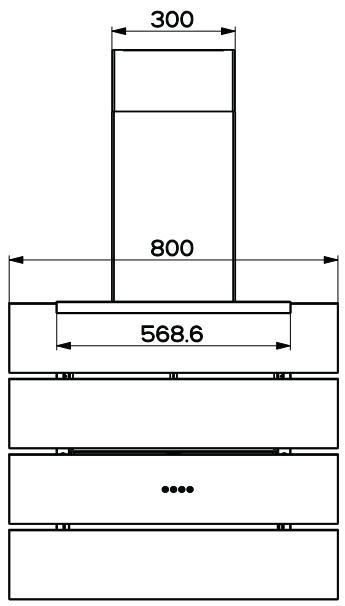

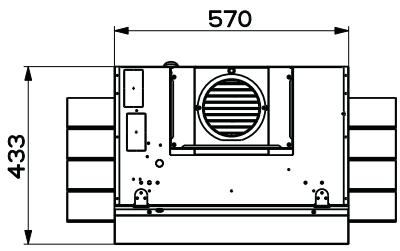

Composants

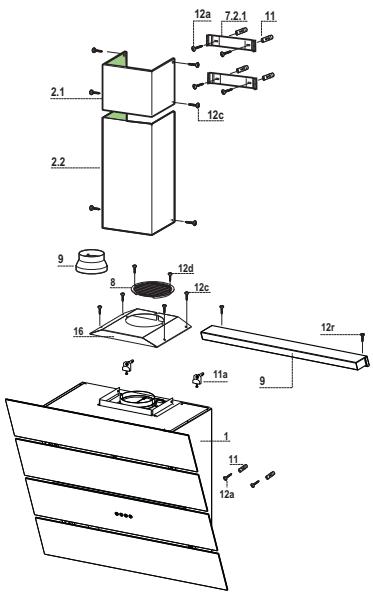

Réf.	Q.té	Composants du produit
1	1	Corps hotte équipé de : Commandes, Éclairage, Groupe de ventilation, Filtres
2.1	1	Cheminée supérieure
2.2	1	Cheminée inférieure
5	1	Groupe d'éclairage
8	1	Grille orientable Sortie de l'Air
9	1	Buse de réduction 150--120
16	1	Couvercle filtrant
Réf.	Q.té	Composants de l'st installation
7.2.1	2	Brides de fixation cheminée supérieure
11	6	Chevilles
11a	2	Chevilles SB 12/10
12a	6	Vis 4,2 x 44,4
12c	10	Vis 2,9 x 6,5
12r	2	Vis 2,9 x 6,5
12d	2	Vis 2,9 x 9,5
	Q.té	Documentation
	1	Manuel d'instructions

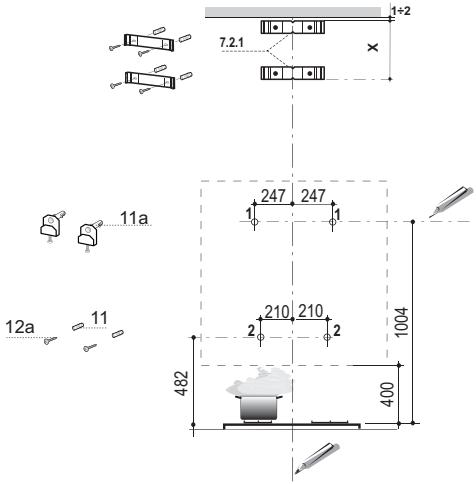

Perçage de la paroi et fixation des supports

Tracer sur la paroi :

• une ligne verticale jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 1004mm au-dessus du plan de cuisson.
• Marquer un point (1) sur la ligne horizontale à 247 mm à droite de la ligne verticale de référence.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Marquer comme indiqué, un point de référence (2) à 210 mm de la ligne verticale de référence et 482 mm au-dessus du plan de cuisson.
• Répéter cette opération de l'autre côté et vérifier la mise à niveau.
• Percer les points marqués (1) avec une mèche de 12 mm.
• Percer les points marqués (2) avec une mèche de 8 mm.
• Mettre les chevilles avec le support 11a dans les trous (1) et visser.
• Insérer les chevilles 11 dans les trous (2).

Pour installation avec cheminée décorative : (option)

• Poser le support 7.2.1 comme indiqué, à 1 - 2mm du plafond ou de la limite supérieure, en alignant le centre (encoches) sur la ligne verticale de référence.
• Marquer les centres des trous du support.
• Faire reposer le support 7.2.1, comme indiqué, à X mm en dessous du premier support (X = hauteur de la partie supérieure fournie), en alignant le centre (encochemes) sur la ligne verticale de référence.
• Marquer les centres des trous du support.
• Percer les points marqués avec une mèche de 8 mm.
• Insérer les chevilles 11 dans les trous. Fixer les supports à l'aide des vis 12a (4,2 x 44,4) fournies.

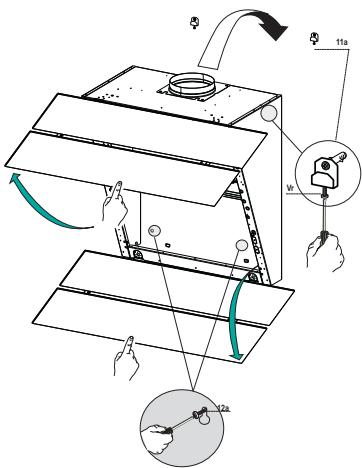

Montage du corps de hotte

• Ouvrir les portes/la porte (Regard paragraphe Ouverture Panels).
• Retirer les Filtres à Graisse en agissant sur les poignées appropriées.
• Placer les deux vis Vr, sur les équilles 11a sans les visser.
• Accrocher le corps de hotte aux 2 barres 11a.
• Agir sur les vis Vr de l'intérieur du corps de hotte pour en régler le niveau.
• Visser les vis de sécurité 12a.
• Refermer les portes/la porte.

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm, au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

SORTIE Air version filtrante

Pour l'installation dans la Version Filtrante, il faut acheter le kit fourni sur demande. Cartouche au charbon actif.

• Enlever la cornière de la cheminée
• Visser le couvercle filtrant sur la sortie de l'air, en utilisant les quatre vis 12c (2,9 x 6,5).
• Fixer la Grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 Vis 12d (2,9 x 9,5) fournies avec l'appareil.

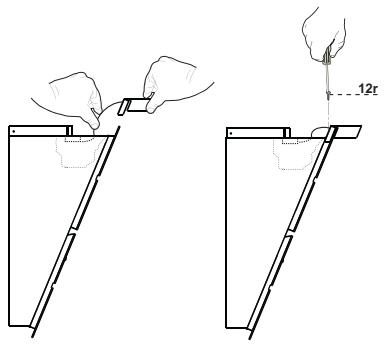

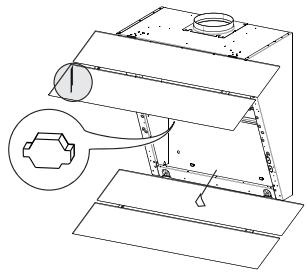

Montage du groupe d'éclairage

• Introduire le câble du groupe d'éclairage dans le trou. Appuyer le groupe d'éclairage 9.
• Le fixer avec les vis 12r fournies.
• Retirer les filtres à graisse.
• À l'intérieur du corps de hotte, se trouve le boîtier pour la connexion électrique du groupe d'éclairage.
• Ouvrir le boîtier et relier les fils à la borne présente à l'intérieur, en vérifier l'association des couleurs.
• Refermer le boîtier électrique, remonter les filtres à graissé et fermer les portes.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Enlever les filtres à graisse (voir § "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

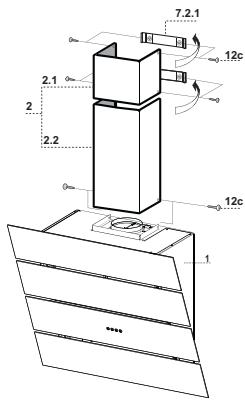

Cheminée supérieure

• Élargir légèrement les deux bords latéraux, et les accrocher derrière les brides 7.2.1; référer jusqu'à la butée.
• Fixer légèrement aux brides à l'aide des 4 vis 12c fournies.

Cheminée inférieure

• Élargir légèrement les deux bords latéraux de la Cheminée et les accrocher entre la Cheminée supérieure et la paroi; refermer jusqu'à la butée.
• Fixer légèrement la partie inférieure au corps hotte, à l'aide des deux 2 vis 12c fournies.

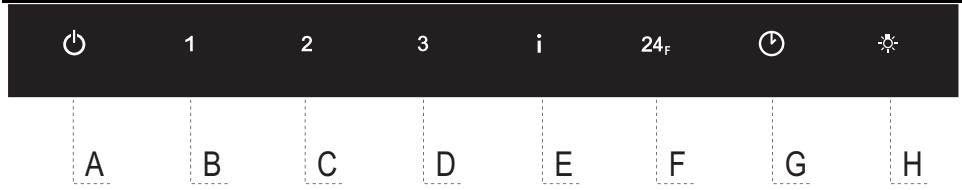

Tableau des commandes

Touche	Fonction	Led
A	Coupe le moteur.	Les led s'indication de la vitesse du moteur s'étaignent.
	Appuyer pendant 5 secondes pour activer/désactiver le mode de verrouillage du clavier.	Toutes les led s'étaient cycliquement et effectuant une série d'allumage.
B	Active la première vitesse.	Les led de première vitesse et Off moteur s'étaient.
C	Active la deuxieme vitesse.	Les led de deuxieme vitesse et Off moteur s'étaient.
D	Active la troisieme vitesse.	Les led de troisieme vitesse et Off moteur s'étaient.
E	Active la vitesse Intensive, cette vitesse est temporisée à 10 minutes, à la fin de ce délié, le système returné à la vitesse précédemment programmée.Pour la désactiver, appuyer sur la touche ou éteindre le moteur.	Clignote une fois par seconde.
	Garder la touche appuyée pendant 5 secondes, lorsqu'toutes les charges sont éteintes (Moteur+ Éclairage), l'alarme des filtres à charbon actif se branche.Pour la désactiver, appuyer de nouveau sur la touche pendant encore 5 secondes.	2 clignotements led Touche A.1 clignotement led Touche A.
F	Active la fonction 24H lorsque le moteur se branche à une vitesse qui permet une aspiration de 100 m3/h pendant 10 minutes par heures. Ce mode n'est pas activable si le mode Intensive ou Delay sont actifs.Pour la désactiver, appuyer de nouveau sur la touche.	Les led de vitesse 24H et Off moteur s'étaient.
	L'alarme filtres étant activé, appuyer sur la touche pendant environ 5 secondes pour restaurer l'alarme. Ces signalisations sont visibles seulement lorsque le moteur est arrêté.	À la fin de la procédure, la signalisation précédemment affichée s'étaient:24H ClignotanteSignale la nécessité de laver les filtres à graisse métalliques. L'alarme entre en fonction après 100 heures de travail effectif de la hotte.24H ClignotanteSignale la nécessité de remplaquer les filtres à charbon actif. Laver également les filtres à graisse métalliques. L'alarme entre en fonction après 200 heures de travail effectif de la hotte.
G	Active le Delay, l'extinction automatique retardée du moteur et du système d'éclairage de 30'.Pour le désactiver, appuyer sur la touche ou éteindre le moteur.	La led Delay s'étaîre.
	Appuyer sur la touche pendant 5 secondes pour valider la télécommande.Appuyer sur la touche pendant 5 secondes pour invalider la télécommande.	2 clignotements led Touche A.1 clignotement led Touche A.
H	Appuyée brièvement, elle allume et était l'éclairage à l'intensité maximale.	La led Éclairage s'étaîre.
	Garder la touche appuyée pendant environ 2 secondes pour allumer les lumières de courtoisie. (s'il est fourni)

Telecommande (fournie sur demande)

Il est possible de commander cet appareil au moyen d'une télécommande, alimentée avec des piles alcalines zinc-charbon 1,5 V du type standard LR03-AAA (non compris).

• Ne pas ranger la télécommande à proximité de sources de chaleur.
• Ne pas jeter les piles; il faut les déposer dans les récipients de récolte spécialement prévus à cet effet.

Filtres à graisse métalliques

Ils peuvent être lavés au lave-vaisselle et doivent être lavés quand la touche 24H clignote ou au moins tous les 2 mois d'utilisation environ ou plus fréquemment, en cas d'utilisation particulièrement intensive.

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration. Appuyer sur la touche F (24H) pendant 5 sec.

Nettoyage filtres

• Retirer les filtres un à un, en les poussant vers l'arrière du groupe, tout en tirant en même temps vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter (Tout changement de couleur de la surface du filtre, susceptible de se produire avec le temps, ne nuit en rien à l'efficacité de ce dernier).
• Les remonter en veillant à ce que la poignée soit toujours vers la partie visible externe.

Le filtre anti-odeur à charbon actif est uniquement présent sur les hottes en version filtrante. Il a pour fonction de retenir les odeurs du flux d'air qui le traverse jusqu'à ce qu'il atteigne la saturation. Il n'est ni lavable, ni régénérable. Le replacer lorsque la led 24H clignote à l'afficheur ou au moins tous les 4 mois. Le signal d'alarme, si préalablement activé, a lieu seulement lorsque le moteur d'aspiration est en marche.

Activation du signal d'alarme

• Dans les hottes en version filtrante, activer le signal d'alarme de saturation des filtres au moment de l'installation ou après.
• Éteindre les lumières et le moteur d'aspiration. Appuyer sur la touche E (Intensive) jusqu'à la validation :
• 2 clignotements led Off Moteur - Alarme saturation filtre à charbon actif ACTIVÉE
• 1 clignotement led Off Moteur - Alarme saturation fille à charbon actif DÉSACTIVÉE

Reset du signal d'alarme

• Éteindre les lumières et le moteur d'aspiration. Appuyer sur la touche F (24H) pendant 5 sec.

Remplacement du filtre

• Retirer les filtres à graisse métalliques.
• Enlever le filtre anti-odeur à charbon actif saturé en intervenant sur les crochets prévus à cet effet.
• Monter le nouveau filtre en l'accrochant dans son siège.
• Remonter les filtres à graisse métalliques.

Éclairage

Attention: Cet appareil est doté d'une lumière LED blanche de classe 1M conformément à la norme EN 60825-1: 1994 + A1:2002 + A2:2001 : puissance optique maximum émise à 439nm:7 W. Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...)

• Pour le remplacement, contacter le Service après-vente. (« Pour l'achat, s'adresser au service après-vente »).
