CREATIX BK - 5045001 - Afzuigkap ROBLIN - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	ROBLIN
Model	CREATIX BK - 5045001
Minimale afstand tussen kookplaat en afzuigkap	650 mm
Diameter luchtafvoer	150 mm (reduceerbaar tot 120 mm met meegeleverde bus)
Aantal snelheden	4 (1, 2, 3, Intensive 10 min getimed)
24-uursfunctie	Ja (afzuiging van 100 m³/h gedurende 10 minuten per uur)
Uitgestelde uitschakeling (Delay)	30 minuten
Verlichting	LED wit, klasse 1M (niet observeren met optische instrumenten)
Vetfilters	Metalen, vaatwasserbestendig (elke 2 maanden of wanneer het 24H-alarm knippert)
Actief koolstoffilter	Optioneel (filterversie), niet wasbaar, vervangen ongeveer elke 4 maanden
Verzadigingsalarm filters	Ja: 100 uur voor vetfilters, 200 uur voor koolstoffilter
Toetsenblokkering	Ja (5 seconden op toets A drukken)
Afstandsbediening	Optioneel (batterijen LR03-AAA niet inbegrepen)
Oppervlakteonderhoud	Vochtige doek en neutraal vloeibaar schoonmaakmiddel
Repareerbaarheid	Vervanging van LED-verlichting door de klantenservice
Elektrische aansluiting	Aansluiting op netstroom met bipolaire schakelaar (contactopening ≥ 3 mm)
Beoogd gebruik	Huishoudelijk, verwijderen van kookgeuren

Veelgestelde vragen - CREATIX BK - 5045001 ROBLIN

Wat is de minimale afstand tussen de afzuigkap en de kookplaat?

De minimale veiligheidsafstand is 650 mm tussen de kookplaat en de onderkant van de afzuigkap.

Hoe maak ik de metalen vetfilters schoon?

De vetfilters kunnen in de vaatwasser worden gewassen. Het wordt aanbevolen ze ongeveer elke 2 maanden te wassen, of zodra het 24H-lampje knippert. Laat ze drogen voordat u ze terugplaatst.

Wanneer moet het actief koolstoffilter worden vervangen?

Het actief koolstoffilter (filterversie) moet ongeveer elke 4 maanden worden vervangen of wanneer het 24H-alarm knippert. Het is niet wasbaar of te regenereren.

Hoe activeer of deactiveer ik de toetsenblokkering?

Druk gedurende 5 seconden op de A-toets. Alle LED's knipperen cyclisch om de activering of deactivering te bevestigen.

Wat te doen als de afzuigkap niet meer aangaat?

Controleer eerst of de afzuigkap is aangesloten en de bipolaire schakelaar is ingeschakeld. Als het probleem aanhoudt, neem contact op met de klantenservice.

Hoe gebruik ik de intensieve functie?

Druk op de E-toets om de intensieve snelheid te activeren. Deze werkt 10 minuten en keert daarna automatisch terug naar de vorige snelheid. Om deze voortijdig uit te schakelen, drukt u nogmaals op E of schakelt u de motor uit.

Wat betekent het knipperen van de 24H-toets?

Het knipperen van de 24H-toets geeft aan dat het nodig is om de vetfilters te wassen (100 bedrijfsuren) of het koolstoffilter te vervangen (200 uur), afhankelijk van de weergavemodus.

Hoe reset ik het filteralarm na onderhoud?

Schakel de verlichting en de motor uit, druk vervolgens 5 seconden op de F (24H)-toets. Het lampje stopt met knipperen.

Kan ik de afzuigkap gebruiken zonder externe luchtafvoer?

Ja, in de filterversie (recirculatie). U moet een actief koolstoffilterkit kopen en het meegeleverde verstelbare rooster installeren voor de gerecirculeerde luchtafvoer.

Hoe vervang ik de LED-verlichting?

De LED-verlichting moet worden vervangen door de klantenservice. Probeer dit niet zelf te doen, omdat het een component van klasse 1M is.

GEBRUIKSAANWIJZING CREATIX BK - 5045001 ROBLIN

M#eviooC tov ouvayepoO

Deze gelebruksaanwijzing geldt voor verschlende uitvoeringen van het apparaat. Het is möglichd dat er een aantal kenmerken worden beschreven die Niet van toepassing zich op uw apparaat.

INSTALLATIE

• De fabrikant aanvaardt geen enkele aansprakelijkheid voor schade die voortkomt uit onjuiste ofiet overeekenomstig de regels der kunst uitgevoerde installations.
• De minimale veriligheidsafstandussen de koopplaat en de wasemkap bedraagt 650 mm (sommige modellen kuren lager worden geinstalleerd, raadpleeg de paragrafen afmetingen en installment).
• Controller of de netspanning correspondiert met de spanning die aangegeven is op hetplaatje aan de binnenkant van de wasemkap.
• Voor apparaten van klasse I dient u zich ervan te verzekeren dat het elektricitietsnet in uw huis over een goede aarding beschikt.
• Verbind de wasemkap met de luchtuilaat door middel van een leiding met een diameter van 120mm of groter. De leiding要去en zo kort möglichke route affleggen.
• Sluit de wassemkap Niet aan op afvoerijpen van rook die geproduerd is door verbranding (verwarmingsketels, open haarden etc.).
• Als er in het vertrek zowel de wasmkap als apparaten die Niet op elektricitweit werkken (bijvoortbeeld gasapparaten) worden gebruikt, moet ervoor worden gezorgd dat het vertrek voldoende geventleerd word. Indien de keuken geen gat in de buitenmuur hebelt om de aanvoer van schone lucht te garanderen, dient dit gemaatkt te worden. Een juist gebruik zonder gewaven worden verkreten wanneer de maximale onderdruk in het vertrek Niet hoger is dan 0,04 mbar.
• Om elk risico te voorkomen要去en beschadigde voedingskabel door de fabrikant of door de technische servicedienst worden verrangen.
• Alle voorschriften betreffende de afoer van lucht要去en in acheit worden genomen.

GEBRUIK

• De wasemkap is uitsluitend ontworpen voor huishoudelijk gebruik, voor het elimineren van kookgeuren. Gebruik de kap nooit op oneigenlijke wijze.
• Laat geen hoog brandende branders onbedekt onder de wasemkap tenwijdeze in werkig is.
  Regel de vlammen.altijd zo dat ze Niet langs de pannen omhoogkomen.
• Controller frituurpannenijdens het gebruik: de oververhitte olie zou vlam konnen vatten.
• Er mag nicht onder de afzuiqkap geflambeerd worden; brandevaar
• Dit apparaat mag nicht worden gebrukt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijkke vermogens, of door personen zonder ervaring en kennis, tenzig ze onder toezicht staan of worden geinstruerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun verilgheid.
• Kinderen要去en worden gecontrolerd om er zeker van teল met het apparaat spelen.
• LET OP: de toegankelijke onderdelen können erg warm worden als ze met kookap paraten worden gebruikt."

ONDERHOUD

• Alvorens onderhoudswerkzaamheden uit te voeren, moet de wasemkap uitzgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar om te zetten.
• Voer het onderhoud van de filters altijdijdijdig en nauwgezet UIT, volgens de aanbevolen intervallen (Brandgevaar).
• Om de oppervlakken van de kap schoon te makes is het voldoende een vochtige doek en een neutraal reinigingsmiddel te gebruiken.

Het symbool op het product of op de verpakking wijst erop dat dit product nicht als huishoudaifval mag worden behandeld. Het要去chter aan een plaatss worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als uervoort zorgdt dit dlt product op de correcte manier wordt verwijderd, voorkomu u moegelijk voor mens en milieu negatieve gevolgen die zich zouden kannen voordoen in geval van verkeerde afvalbehandeling. Voor meer details in verband met het recyclen van dit product, neemt u het best contact op met de gemeentelijke instanties, het bedrijf of de diestiel belast met de verwijdering van huishoudaifval of de winkel waar u het product heb gekocht.

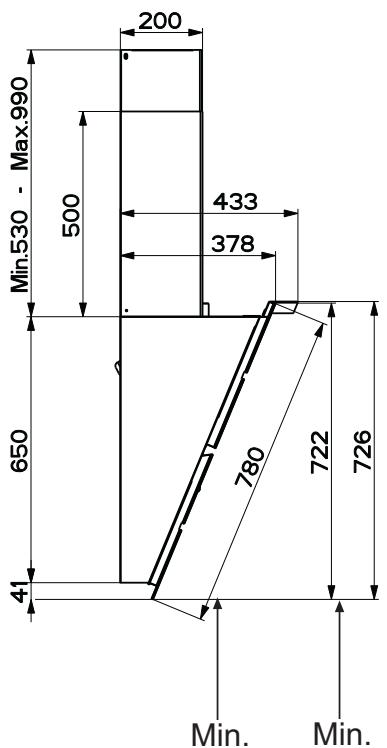

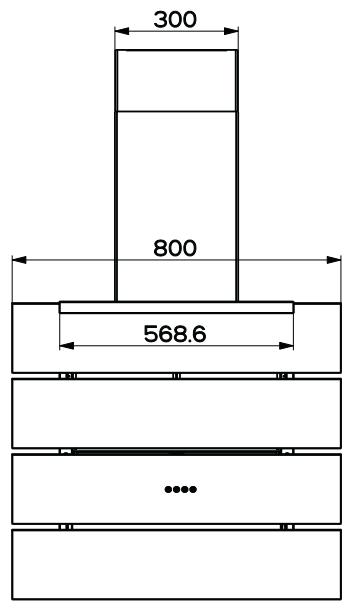

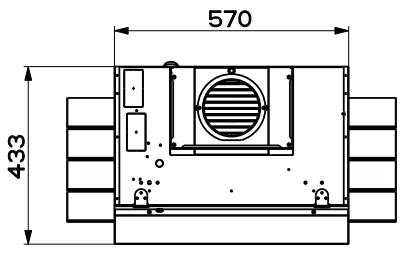

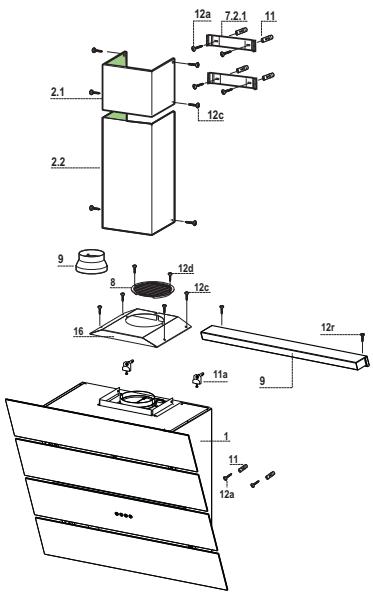

Onderdelen

Ref.	Aantal	Onderdelen van het apparaat
1	1	Afzuigkap met: bedieningsknoppen, verlichting, ventilatorunit, filters
2.1	1	Bovenste schouw
2.2	1	Onderste schouw
5	1	Verlichtingsunit
8	1	Richtingsrooster luchtafvoer
9	1	Verloopflens 150-120
16	1	Filterdeksel
Ref.	Aantal	Installatieonderdelen
7.2.1	2	Bevestigingsbeugels bovenste schouw
11	6	Pluggen
11a	2	Pluggen SB 12/10
12a	6	Schroeven 4,2 x 44,4
12c	10	Schroeven 2,9 x 6,5
12r	2	Schroeven 4,2 x 12,7
12d	2	Schroeven 2,9 x 9,5
	Aantal	Documentatie
	1	Instructieboekje

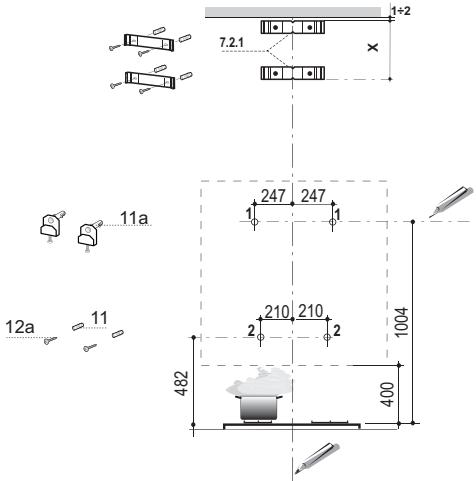

Boren in de wand en bevestigen van de beugels

Teken op de wand:

• Een verticale lijn tot het plafond of tot de bovenste grens in het midden van de zone waar de afzuigkap moet worden gemonteerd;
• Een horizontally lijn op min. 1004mm afstand van het kookvlak.
• Teken een punt (1) op de horizontally lijn op 247mm rechts van de verticale referentielijn.
• Herhaal deze handeling aan de andere kant en controllerer de uitlijning.
• Teken, zoals aangegeven, een referentiepunt (2) op 210mm afstand van de verticale referentielijn en 482mm boven het kookvlak.
• Herhaal deze handeling aan de andere kant en controllerer de uitlijning.
• Boor gaten van 12mm op deplaats van de getekende punten (1).
• Boor gaten van 8 mm op deplaats van de getekende punten (2).
• Plaats de pluggen met de beugel 11a in de gaten (1) en draai ze aan.
• Plaats de plug 11 in de gaten (2).

Voor de installmentie met decoratiev schouw: (optie)

• Plaats de beugel 7.2.1 op 1 - 2mm afstand van het plafond of van de bovenste grens, zoals aangegeven, en lijn er het midden (inkepingen) van uit op de verticale referentielijn.
  Kruis het midden van de gaten van de beugel aan.
• Plaats de beugel 7.2.1 X mm onder de eerste beugel (X = hoogte standardaar bijgeleverde bovenste schouw), Zoals aangegeven, en lijn er het midden (inkepeningen) van uit op de verticale referentielijk.
  Kruis het midden van de gaten van de beugel aan.
• Boor gaten van 8 mm op deplaats van de aangekruiste punten.
• Plaats de pluggen 11 in de gaten.
• Bevestig de beugels met de bijgeleverde schroeven 12a (4,2 x 44,4).

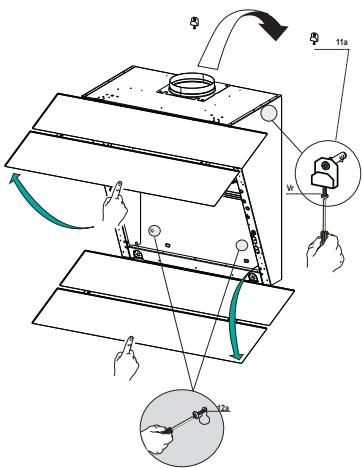

Montage van de afzuigkap

• Open de panelen/het paneel (zie paragraaf Opensen van de panelen).
• Verwijder de vetfilters met behulp van de handgrepen.
• Stel de twee schroeven Vr van de beugels 11a op het begin van de aanslag.
  Haak de afzuigkap aan de 2 beugels 11a.
• Draai vanuit de binnenkant van de afzuigkap aan de schroeven Vr om de behuizing van de afzuigkap uit te lijnen.
• Draai deeiligheidsschroef 12a aan.
• Sluit de panelen/het paneel weir.

Aansluitingen

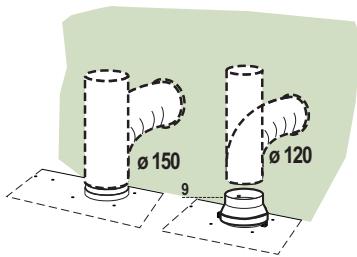

LUCHTUITLAAT AFZUIGVERSIE

Bij installment in afzuigversie, moet u de wasemkap met de uitlaatleiding verbinden door middel van een starre of buigzame leiding van 150 of 120mm ,narr keuze van de installmenter.

• Voor verbinding met een leiding van 120mm ,要去 de reductieflens 9 op de uitlaat van de wasemkap worden aangebracht.
• Zet de leiding vast met geschikt leidingklemen. Het benodigde materiaal worden nicht bij de wasemkap geleverd.
• Verwijder de eventuele geurfilters met actieve koolstof.

Om het model met luchtcirculatie te installereren要去 de optionele kit Actief koolstofpatroon worden aangeschaft.

• Verwijder het hoekelement van de schouw.
• Bevestig het filterdeksel op de luchtuitgang met behulp van de vier schroeven 12c (2,9 x 6,5).
• Bevestig het richtingsrooster 8 op de uitlaat van de gerecircularerde lucht met 2 van de bijgeleverde schroeven 12d (2,9 × 9,5) .

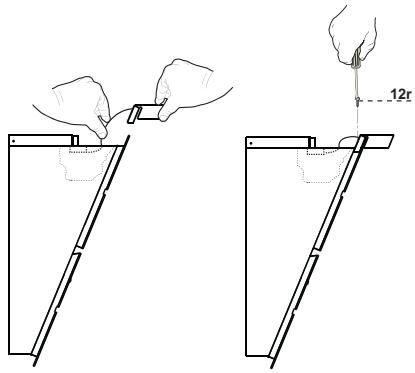

Montage van de verlichtingsunit

• Voer de kabel van de verlichtingsunit door het gat.
• Laat de verlichtingsunit 9 op de bovenkant van de afzuigkap steunen.
• Bevestig hem met de bijgeleverde schroeven 12r.

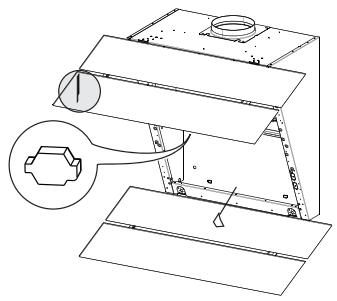

• Verwijder de vetfilters.
• In de afzuigkap bevindt zich een aansluitdoos van de verlichtingsunit.
• Open de doos en sluit de draden op de klem aan. Let hierbij op de kleuren.
• Sluit de aansluitdoos weer, monteer de vetfilters weer en sluit de panelen.

• Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening zusammen de contacten van tenminste 3mm .
• Verwijder de vetfilters (zie par. "Onderhoud") en verzeker uervaan dat de stekker van de voedingskabel goed in de contactdoos van de afzuigkap is gestoken.

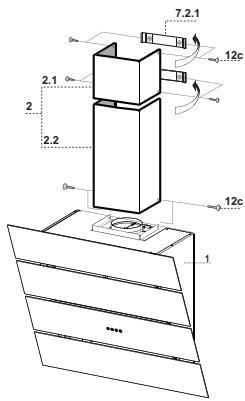

Montage van de schouw

Bovenstuk van de schouw

• De twee zichplaten enigszins openen, ze vasthaken darüber de beugels 7.2.1 en ze weiter zo ver möglichk sluiten.
• Aan de zichkant aan de beugel bevestigen met de 4 bijgeleverde schroeven 12c.

Onderstuk van de schouw

• De twee lijnten van de schouw enigszins openen, ze vasthakenussen het bovenstuk van de schouw en de wand en zeeeer zo ver möglichsluiitten.
• Bevestig het onderstuk aan de zijkanten aan de wasemkap met 2 van de bijgeleverde schroeven 12c .

Bedieningspaneel

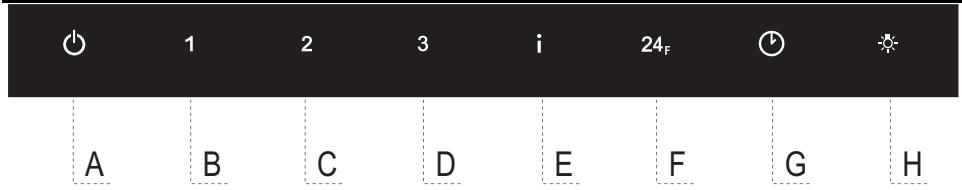

Toets	Functie	Led
A	Zet de motor uit.	De leds die de snelheid van de motor aanduiden gaan uit.
	Als deze toets 5 seconden ingedrukt worden gehonden, worden de toet-senblokkering in-/uitgeschakeld.	Alle leds gaan cyclisch na elkaar branden.
B	Schakelt de eerste snelheid in.	De leds van de eerste snelheid en Off motor gaan branden.
C	Schakelt de twede snelheid in.	De leds van de twede snelheid en Off motor gaan branden.
D	Schakelt de derde snelheid in.	De leds van de derde snelheid en Off motor gaan branden.
E	Schakelt de hoge snelheid in. Deze snelheid is op 10 minutes ingesteld.Daarna gaat het systeme werk op de eerder ingestelde snelheid werkken.Deze functie kan worden uitgeschakeld door op de toets te drukken of de motor uit te zetten.	De led brandt.
	Als de toets ongeveer 5 seconden ingedrukt worden gehunden als allebelastingen (motor-lamp) uitzgeschakeld zijn, dan worden het alarm vande actieve koolstofffilteringsingeschakeld.Druk opnieuw 5 seconden op de toets om het alarm uit te schakelen.	2 maal knipperen led toets A.1 maal knipperen led toets A.
F	Activeert de 24H-functie waarbij de motor op een snelheid wordeningschakeld die elk uur gedurende 10 minuten een afzuiig van 100\( \mathrm{m}^3/\mathrm{h} \) möglichelijk maakt. Deze werkwijze kan nicht worden ingeschakeldals de hoge snelheid of delay actief is.Druk opnieuw op de toets om de functie uit te schakelen.	De leds van de snelheid 24H en Off motor gaan branden.
	Alsijdens het filteralarm ongeveer 5 seconden op deze toets wordengedrukt, worden het alarm gesreset. Deze signaleringen zijn alleen zichtaaar als de motor uitstaat.	Na de procedure gaat de eerder getooonde signalering uit:24H Knipperend. Signaleert dat de metalen vetfilters要去en worden gewassen.Het alarm worden na 100 bedrijsuren van de afzuiigkap ingeschakeld.24H Knipperend. Signaleert dat de actieve koolstofffilteroen toeken worden verragen en dat ook de metalen vetfilters要去en worden gewassen.Het alarm worden na 200 bedrijsuren van de afzuiigkap ingeschakeld.
G	Activeert de delay, de uitgestelde automatische uitschakeling van de motor en van de verlichting met 30 minutes.Deze functie kan worden uitzgeschakeld door op de toets te drukken of de motor uit te zetten.	De led delay gaat branden.
	Door de toets 5 seconden ingedrukt te honden worden dit afstandsbiedigung ingeschakeld.Door de toets 5 seconden ingedrukt te honden worden dit afstandsbiedigung uitzgeschakeld.	2 maal knipperen led toets A.1 maal knipperen led toets A.
H	Schakelt bij een korte druk de verlichting op de hoogste lichtsterke inen uit.	De led "verlichting" gaat branden.
	Door de toets ongeveer 2 seconden ingedrukt te honden worden ditseferverlichting ingeschakeld (indien aanwezig).

Dit apparaat kan met behulp van een afstandsbediening worden bestuurd. Deze werkt op alkaline zinkkoolstof batterijen van 1,5 V van het standardtype LR03-AAA (niet inbegren).

• Bewaar de afstandsbediening Niet in de buurt van warmtebronnen.
• De batterijenogensna gebruikniet in het milieu terechtkomen,gooi ze in de hiervoor bestemde afvalbakken.

Metalen vetfilters

De vetfilters konnen in de vaatwasser worden gewassen. Dit要去 gebeuren als de led 24H gaat knipperen of in elk geval ongeveer om de 2 maanden of vaker bij veelvuldig gebruik.

Reset van het alarmsignaal

• Schakel de lampen en de zuigmotor uit.
• Druk 5 seconden op de toets F (24H).

Reinigen van de filters

• Verwijder de filtersën voor een door ze waar de achterkant van de unit te duwen en tegelijktijd maar beneden te trekken.
• Was de filters zonder ze te buigen en LAST ze drogen alvorens ze wee ter monteren. (Een eventuale kleurverandering van het filteroppervlak die zich in de loop van deijd kan voordoen hebft geen nadelige gevolgen voor de efficientre van het filter.)
• Monteer de filters weir en houd de handgreep waar bij het zichtbare deel aan de buitenkant.

Het geurfilter met actieve koolstof is alleen aanwezig op afzugkappen met luchtcirculatie en heeft de functie om de geuren in de luchtstroom die door het filter gaat vast te houden tot het verzadigd is. Dit filter is Niet afwasbaar en Niet regenerebeer en moet worden verrangen wonneer de led 24H op het display knippert of in elk geval om de 4 maanden. Het alarm, mits vooraf geactiveerd, wordt alleen gesignaleerd als de zuigmotor ingeschakeld is.

Activering van het alarmsignal

• Bij afzuigkappen met luchtcirculatie要去 het alarmsignaal ten teken dat de filters verzadigd zijn geactiveerd worden op het moment van de installmentatie of daarna.
• Schakel de lampen en de zuigmotoruit.

• Drukt tot de bevestiging op de toets E (hoge sleheid):

• 2 keer knipperen van de leds Off Motor - Alarm geurfilter met achieve koolstof verzadigd AAN

• 1 keer knipperen van de leds Off Motor - Alam geurfilter met achieve koolstof verzadigd UTT.

VERVANGEN VAN HET GEURFILTER MET ACTIEVE KOOLSTOF

Reset van het alarmsignaal

Schakel de lampen en de zuigmotoruit.
- Druk 5 seconden op de toets F (24H).

Vervangen van het filter

• Verwijder de metalen vetfilters.
• Verwijder het verzadigde geurfilter met actieve koolstof met behulp van de haken.
• Monteer het/Newe filter in zich behuizing.
• Monteer de metalen vetfilters weir.

Aydinlatma

Uyari: Bu irun, Beyaz ile donatilmustir EN 60825-1 gore 1M sinfi LED: 1994 + A1 .. 2002 + A2:::7 W 2001 maksimum optik guc @ 439nm yayilan. buyutec, optik alelter (durbun ileogrudan gormek Don't ...).

• Değişi icin temas Teknik Destek lüften. ("Temas teknik destek satin almak icin lüften).
