5201NA - Scie circulaire MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire
Marque	MAKITA
Modèle	5201NA
Diamètre de la lame	260 mm (10-1/4")
Profondeur de coupe max à 90°	97 mm (3-3/4")
Profondeur de coupe max à 45°	64 mm (2-1/2")
Vitesse à vide	3 700 min⁻¹
Longueur totale	445 mm (17-1/2")
Poids net	8,3 kg (18,3 lbs)
Alimentation	Secteur 120 V ~ 50/60 Hz
Angle de coupe en biseau	0° à 45°
Frein électrique	Oui, frein de lame électrique
Guide parallèle	Oui, inclus
Réglage de la profondeur	Par levier de verrouillage
Protection inférieure	Protecteur inférieur mobile avec ressort
Interrupteur de sécurité	Bouton de déverrouillage + gâchette
Garantie	1 an (selon politique Makita)
Pièces de rechange	Lames, charbons, clés, etc.

FOIRE AUX QUESTIONS - 5201NA MAKITA

Comment régler la profondeur de coupe sur la scie circulaire Makita 5201NA ?

Pour régler la profondeur de coupe, desserrez le levier de verrouillage, déplacez la base vers le haut ou le bas, puis serrez fermement le levier. Il est recommandé de régler la profondeur de sorte que pas plus d'une dent de lame ne dépasse sous la pièce.

Comment changer la lame de la Makita 5201NA ?

Avant tout, débranchez l'outil. Immobilisez le flasque extérieur avec la clé fournie, puis utilisez la clé hexagonale pour desserrer le boulon hexagonal dans le sens inverse des aiguilles d'une montre. Retirez le boulon, le flasque et la lame. Pour installer, suivez l'ordre inverse et serrez le boulon dans le sens horaire.

Comment utiliser le frein électrique sur la scie Makita 5201NA ?

Le frein électrique s'active automatiquement lorsque vous relâchez la gâchette. Il arrête rapidement la lame. Si le frein ne fonctionne pas correctement, faites réparer l'outil dans un centre de service Makita agréé.

Quelles sont les consignes de sécurité essentielles pour la Makita 5201NA ?

Portez toujours des lunettes de protection, tenez l'outil à deux mains, ne placez jamais vos mains derrière la lame, utilisez un guide parallèle pour les refentes, et assurez-vous que le protecteur inférieur fonctionne correctement avant chaque utilisation.

Comment nettoyer la scie circulaire Makita 5201NA ?

Débranchez l'outil. Nettoyez la sciure et les débris accumulés sur les garde supérieur et inférieur avec une brosse ou un chiffon. Pour la lame, utilisez un décapant à gomme et poix, de l'eau chaude ou du kérosène. N'utilisez jamais d'essence.

Que faire en cas de retour d'outil (recul) ?

En cas de recul, tenez fermement la scie avec les deux mains, placez votre corps de manière à résister à la force. Ne forcez pas la scie, vérifiez que la lame est bien affûtée et que la pièce est correctement soutenue. Si le recul se produit, relâchez la gâchette et attendez l'arrêt complet.

Comment installer et utiliser le guide parallèle ?

Faites glisser le guide parallèle dans les fentes de la base, puis serrez la vis de serrage à l'avant. Pour une coupe droite, alignez le guide contre le bord de la pièce. Cela permet des coupes précises et réduit les risques de coincement.

Quel type de lame utiliser pour la Makita 5201NA ?

Utilisez des lames de diamètre 260 mm avec un trou central adapté (rond ou en forme). Des lames à dents en acier ou en carbure de tungstène conviennent. Choisissez selon le type de coupe : combinée, tronçonnage ou coupe en travers.

Comment entretenir les charbons de la scie Makita 5201NA ?

Retirez régulièrement les bouchons de porte-charbon, vérifiez l'usure des charbons. Remplacez-les lorsqu'ils atteignent la ligne d'usure. Utilisez des charbons identiques et, après remplacement, faites tourner l'outil à vide 10 minutes pour roder les brosses.

Où trouver des pièces détachées pour la Makita 5201NA ?

Les pièces détachées d'origine Makita sont disponibles dans les centres de service agréés Makita ou auprès du fabricant. Utilisez exclusivement des pièces de rechange Makita pour garantir la sécurité et la fiabilité de l'outil.

MODE D'EMPLOI 5201NA MAKITA

Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.

GARDER CES INSTRUCTIONS POUR REFERENCE ULTÉRIÉURE.

ADVERTENCIA:

Modèle		5201NA
Diamètre de la lame		260 mm (10-1/4")
Profondeur de coupe max.	à 90°	97 mm (3-3/4")
	à 45°	64 mm (2-1/2")
Vitesse à vide (T/MIN)		3,700/min.
Longueur totale		445 mm (17-1/2")
Poids net		8.3 kg (18.3 lbs)

• Le fabricant se réserve le droit de modifier sans avertissement les spécifications. Note: Les spécifications peuvent varier selon les pays.

Règles de sécurité générales

USA001-2

Vous devez respecter toutes les instructions. Le non-respect, même partiel, des instructions ci-après entraîne un risque d'électrique, d'incendie et/ou de blessures graves.

Aire de travail

1. Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.
2. N'utilisez pas d'outils électriques dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques créent des étincelles qui pourraient enflammer les poussières ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les visiteurs pendant que vous travaillez avec un outil électrique. Ils pourraient vous distraire et vous faire une fausse manoeuvre.

Sécurité électrique

1. Les outils mis à la terre doivent être branchés dans une prise de courant correctement installée et mise à la terre conformément à tous les codes et règlements pertinents. Ne modifiez jamais la fiche de chaque façon que ce soit, par

exemple en relevant la broche de mise à la terre. N'utilise pas d'adaptateur de fiche. Si vous n'êtes pas certain que la prise de courant est correctement mise à la terre, adressez-vous à un Electricien qualifié. En cas de défaillance ou de défectuosité électrique de l'outil, une mise à la terre offre un trajet de faible résistance à l'électricité qui autrement risquerait de traverser l'utilisateur.

1. Evitez tout contact corporel avec des surfaces mises à la terre (tuyauterie, radiateurs, cuisinières, réfrigerateurs, etc.). Le risque de choc électrique est plus grand si votre corps est en contact avec la terre.
2. N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de choc électrique.
3. Ne maltraitez pas le cordon. Ne transportez pas l'outil par son cordon et ne débranchez pas la fiche en tirant sur le cordon. N'exposez pas le cordon à la chaleur, à des hulles, à des arêtes vives ou à des pièces en mouvement. Remplacez immédiatement un cordon endommagé. Un cordon endommagé augmente le risque de choc électrique.
4. Lorsque vous utilisez un outil électrique à l'extérieur, employez un prolongateur pour l'extérieur marqué "W-A" ou "W". Ces cordons sont faits pour être utilisés à l'extérieur et réduisent le risque de choc électrique.

Sécurité des personnes

1. Restez alerte, concentrez-vous sur votre travail et faites preuve de jugement. N'utilisez pas un outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention suffit pour entraîner des blessures graves.
2. Habillez-vous convenablement. Ne portez ni vêtements flottants ni bijoux. Confinez les cheveux longs. N'approchez jamais les cheveux, les vêtements ou les gants des pièces

en mouvement. Des vêtements flottants, des bijoux ou des cheveux longs risquent d'être happés par des pièces en mouvement.

1. Méfiez-vous d'un démarrage accidentel. Avant de brancher l'outil, assurez-vous que son interrupteur est sur ARRÊT. Le fait de transporter un outil avec le doigt sur la détente ou de brancher un outil dont l'interrupteur est en position MARCHÉ peut mener tout droit à un accident.
2. Enlevez les clés de réglage ou de serrage avant de démarrer l'outil. Une clé laissée dans une pièce tournante de l'outil peut provoquer des blessures.
3. Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre en tout temps. Une bonne stabilité vous permet de réagir à une situation inattendue.
4. Utilise des accessoires de sécurité. Portez toujours des lunettes ou une visière. Selon les conditions, portez aussi un masque antipoussière, des bottes de sécurité antidérapantes, un casque protecteur et/ou un appareil antibruit. Les lunettes ordinaires et les lunettes de soleil NE constituent PAS des lunettes de protection.

Utilisation et entretien des outils

1. Immobilisez le matériel sur une surface stable au moyen de brides ou de toute autre façon adéquate. Le fait de tenir la pièce avec la main ou contre votre corps offre une stabilité insuffisante et peut amener un dérapage de l'outil.
2. Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche. L'outil correct fonctionne moins et de façon plus sécurité. Respectez aussi la vitesse de travail qui lui est propre.
3. N'utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.
4. Débranchez la fiche de l'outil avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. De telles mesures préventives de sécurité réduisent le risque de démarrage accidentel de l'outil.
5. Rangez les outils hors de la portée des enfants et d'autres personnes inéxpérimentées. Les

Les outils sont dangereux dans les mains d'utilisateurs novices.

1. Prenez soin de bien entretenir les outils. Les outils de coupe doivent être toujours bien affûtés et propres. Des outils bien entretenus, dont les arêtes sont bien tranchantes, sont moins susceptibles de coincer et plus faciles à diriger.
2. Soyez attentif à tout désalignement ou coincement des pièces en mouvement, à tout bris ou à toute autre condition préjudiciable au bon fonctionnement de l'outil. Si vous constatez qu'un outil est endommagé, faites-le réparer avant de vous en servir. De nombreux accidents sont causés par des outils en mauvais état.
3. N'utilisez que des accessoires que le fabricant recommande pour votre modèle d'outil. Certains accessoires peuvent convenir à un outil, mais être dangereux avec un autre.

Réparation

1. La réparation des outils électriques doit être confiée à un réparateur qualifié. L'entretien ou la réparation d'un outil électrique par un amateur peut avoir des conséquences graves.
2. Pour la réparation d'un outil, n'employez que des pièces de rechange d'origine. Suivez les directives données à la section «ENTRETIEN» de ce manuel. L'emploi de pièces non autorisées ou le non-respect des instructions d'entretien peut créer un risque d'électrocution ou de blessures.

UTILISEZ UN CORDON PROLONGATEUR ADEQUAT: N'utilisez que les cordons prolongateurs à trois fils et munis d'une fiche tripolaire, ainsi que des prises tripolaires adaptées à la fiche de l'outil. Assurez-vous que le cordon prolongateur est en bon état. Remplacez ou réparez sans tarder tout cordon endommagé ou usé. Lors de l'utilisation d'un cordon prolongateur, utilisez sans faute un cordon assez gros pour conduire le courant que le produit nécessite. Un cordon trop petit provoquera une baisse de tension de secteur, résultant en une perte de puissance et une surchauffe. Le Tableau 1 indique la dimension appropriée de cordon selon sa longueur et selon l'intensité nominale indiquée sur la plaque signalétique. En cas de doute sur un cordon donné, utilisez le cordon suivant (plus gros). Plus le nombre de gabarit indiqué est petit, plus le cordon est gros.

Tableau 1 : Gabarit minimum du cordon

Intensité nominale		Volts	Longueur totale du cordon en pieds
		120 V	25 pi	50 pi	100 pi	150 pi
Plus de	Pas plus de	Calibre américain des fils
0	6		18	16	16	14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Non recommendé

Instructions pour la mise à TERRE

Cet outil doit être mis à la terre pendant son utilisation, afin de protéger son utilisateur contre les chocs électriques. Il est équipé d'un cordon à trois conducteurs et d'une fiche tripolaire adaptée au type de prise correspondant. Le conducteur vert (ou vert et jaune) du cordon est le fil de mise à la terre. Ne raccordez jamais ce fil vert (ou vert et jaune) à une borne d'alimentation secteur. Cet appareil doit être utilisé sur un circuit de 120

volts et sa fiche est telle qu'illustrée sur la Fig. "A". L'adaptateur illustré sur les Fig. "B" et "C" est disponible pour le raccordement des fiches du type illustré sur la Fig. "A" aux prises bipolaires. Le dispositif de mise à la terre (oreille, patte rigide, etc.) de couleur verte dont est doté l'adaptateur doit être raccordé à une mise à la terre permanente que l'on retrouve sur les prises d'alimentation ajustement mises à la terre.

Fig. A

Couvercle

de la prise d'alimentation mise à la terre Fig. B

Dispositif de mise à la terre

Règles de sécurité particulières

USB008-5

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent la scie circulaire. L'utilisation non sécuritaire ou incorrecte de cet outil comporte un risque de blessure grave.

1. DANGER! N'approchez pas les mains de la zone de coupe ou de la lame. Gardez l'autre main sur la poignée auxiliaire ou sur le carter du moteur. En tenant l'outil avec vos deux mains, vous mettez celles-ci à l'abri de la lame.

Placez-vous d'un côté ou de l'autre de la lame, mais non vis-à-vis cette-ci. En cas de RECUL, la scie pourrait sauter vers l'arrière. (Voir Causes du retard d'outil et prévention par l'utilisateur.)

N'étendez pas la main sous le matériel à scier. Le protecteur inférieur de l'outil est inopérant à cet endroit. Ne tentez pas de retenir le matériel coupé alors que la lame tourne encore.

ATTENTION: La lame continue de tourner même après la mise hors tension de la scie. Attendez l'arrêt complet de la lame avant de saisir le matériel coupé.

1. Avant chaque utilisation, assurez-vous que le protecteur inférieur se referme correctement. N'utilisez pas la scie si le protecteur inférieur ne roule pas librement et ne se ferme pas instantanément. Ne bloquez jamais le protecteur inférieur en position ouverte. Si la scie tombe par terre accidentellement, le protecteur inférieur peut être gauchi : escamotez le protecteur inférieur avec sa manette et assurez-vous qu'il roule librement et qu'il ne touche pas la lame ou tout autre élément de l'outil, quels que soient les réglages d'angle et de profondeur de coupe. Pour vérifier le garde inférieur, ouvrez-le manuellement et relâchez-le, puis vérifiez s'il recouvre bien la lame. Assurez-vous également que la manette n'entre pas en contact avec le bati de l'outil. Une lame exposée est TRÉS DANGEREUSE et peut entraîner une blessure grave.
2. Vérifiez l'état et le bon fonctionnement du ressort du protecteur inférieur. Si le protecteur ou son ressort ne fonctionnent pas correctement, il faut les réparer avant d'utiliser l'outil. Le protecteur inférieur peut être lent à se refermer à cause de pièces endommagées, de dépôts collants ou d'une accumulation de débris.
3. Vous ne devez , puis, dès que la lame attaque le matériel, lâchez le protecteur. Pour toute autre tâche de sciage, laissez le protecteur inférieur fonctionner automatiquement.
4. Assurez-vous toujours que le protecteur inférieur couve bien la lame avant de déposer l'outil sur l'établi ou sur le sol. Si la lame n'est pas protégée et n'a pas fini de tourner, elle entraînera la scie vers l'arrière en coupant tout sur son passage. Soyez conscient du temps nécessaire pour que la lame s'arrête après que vous avez lâché la détente.
5. Ne maintenez jamais le matériel à scier dans vos mains ou sur votre jambe. Il importe de soutenir le matériel correctement, afin de ne pas vous exposer inutillement et de réduire le risque de coincement de la lame ou de dérapage de l'outil.
6. Tenez l'outil par ses surfaces de prise isolées pendant toute opération où l'outil de coupe pourrait venir en contact avec un câblage dissimulé ou avec son propre cordon. En cas de contact avec un conducteur sous tension, les pièces métalliques à découvert de l'outil transmettraient un choc électrique à l'utilisateur.
7. Lorsque vous refendez, utilisez toujours un guide longitudinal. Cela améliore la précision de la coupe et réduit le risque de coincement de la lame.
8. Employez toujours une lame de diamètre approprié et dont le trou central est de forme correcte (angulaire ou ronde). Une lame dont le trou ne correspond pas à la forme du moyeu de fixation de la scie risque de tourner de façon excentrique et de vous faire perdre la maîtrise de l'outil.
9. N'utilisez jamais un boulon ou une rondelle de lame endommagé ou incorrect. Les boulons et rondelles de fixation de la lame sont conçus spécialement pour votre scie et jouent un rôle essentiel dans le bon fonctionnement et la sécurité de l'outil.
10. Causes du retour d'outil et prévention par l'utilisateur:

Le «retour d'outil» est une brusque réaction au pincement, au coincement ou au désalignement de la lame de scie, qui amène la scie à sauter hors du matériel vers l'utilisateur.

Lorsque la lame est pincée ou coincée par le rétrécissement du trait de scie, la lame se bloque et la réaction du moteur projette l'outil avec force vers l'utilisateur.

Si la lame se trouve désalignée dans le trait de scie, ses dents arrière peuvent mordre dans le dessus du matériel, ce qui amène la lame à avoir brutalement du trait de scie en direction de l'utilisateur.

Le RECUL est le résultat d'une utilisation incorrecte de l'outil ou de mauvaises conditions d'utilisation. On peut le prévenir en prenant les précautions adéquates ci-après:

Tenez fermement la scie avec les deux mains et placez votre corps et vos bras de manière à pouvoir résister à la force d'un RECUL éventuel.

L'utilisateur est capable de maîtriser un RECUL s'il a pris les précautions adéquates.

Lorsque la lame se coince ou que vous

interrompez une coupe pour une raison quelconque, lachez la détente et maintenez la scie immobile dans le trait de scie jusqu'à ce que la lame s'arrête complètement. Ne cherchez jamais à sortir la scie du matériel ou à recycler la scie pendant que la lame est encore en mouvement, car vous vous exposeriez à un RECUL. Si la lame a tendance à se coincer, recherchez-en la cause et apportez les correctifs appropriés.

Lorsque vous redémarrez l'outil dans un trait de scie, centrez la lame dans celui-ci et assurez-vous que les dents de la lame ne mordent pas dans le matériel. Si la lame est coincée, l'outil risque de reculer ou de sauter en arrêté au moment du démarrage de l'outil.

Soutenez et ajustez les grands panneaux afin de réduire au minimum le risque de pincement de la lame et de RECUL. Les grands panneaux ont tendance à s'affaisser sous leur propre poids. Placez des points d'appui sous le panneau des deux côtés, près de la ligne de coupe et près des bords du panneau, tel qu'illustré à la Fig. 1.

Pour réduire les risques de coinçement de la lame et de choc en return. Lorsqu'il est nécessaire de poser la scie sur la pièce pour effectuer la coupe, il faut poser la scie sur la partie la plus large de sorte que ce soit la plus petite partie qui se détache de la pièce à couper.

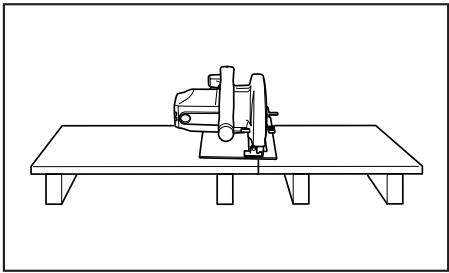

Fig. 1 Pour éviter les chocs en return, la planche ou le panneau doit être soutenu près de la ligne de coupe.

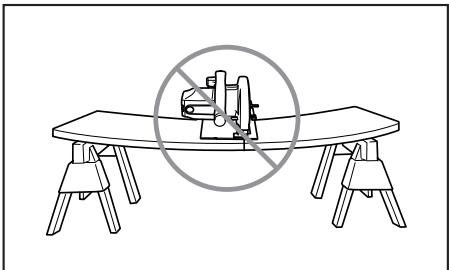

Fig. 2 Ne pas soutenir la planche ou le panneau en des points éloignés de la ligne de coupe.

N'utilisez jamais une lame émoussée ou endommagée. Une lame mal affûtée ou mal entretenue produit un trait de scie étroit qui donne lieu à un frottement excessif, au coinçement de la lame et à un RECUL.

Maintenez la lame aiguisée et propre. La présence de gomme ou de poix sur la lame ralentit la scie et fait augmenter les risques de chic en retour. Maintenez la lame propre en la retirant d'abord de l'outil puis en la nettoyant au moyen d'un décapant à gomme et à poix, d'eau chaude ou de kérosène. N'utilisez jamais d'essence.

Les manettes de profondeur et d'angle de coupe doivent être bien bloquées. Si ces manettes se débloquent pendant la coupe, il peut en résulter un coincement et un retour d'outil.

Soyez particulièrement prudent lorsque vous découpez une ouverture dans une cloison existante ou tout autre matériel dont l'arrête n'est pas visible. La lame pourrait rencontrer un objet dur, ce qui provoquerait un RECUL. Pour les coupes en cul-de-sac, dégagez le garde inférieur au moyen de la manette.

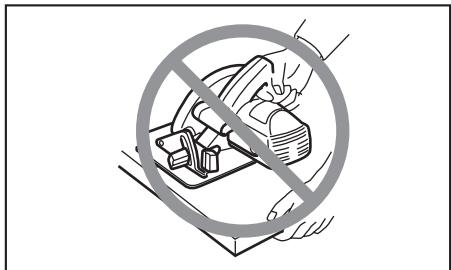

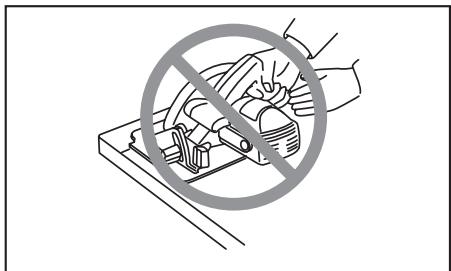

Tenez TOUJOURS l'outil fermement à deux mains. Ne placez JAMAIS vos mains ou vos doigts derrière la scie. En cas de choc en retour, la scie pourrait alors rebondir vers votre main et causer une blessure grave.

Fig. 3

Ne forcez jamais la scie. Cela pourrait provoquer des coupes inégales ou une perte de précision, voire un choc en retour. Ne forcez jamais la scie. Cela pourrait provoquer des coupes inégales ou une perte de précision, voire un choc en retour.

1. Redoublez de prudence lorsque vous coupez du bois humide, du bois traité sous pression ou du bois qui contient des nœuds. Ajustez la vitesse de coupe de telle sorte que l'outil continue d'avancer en douceur, sans que la vitesse de la lame ne diminue.
2. Réglages. Avant la coupe, assurez-vous de la justesse des réglages de profondeur et de coupe en biseau.
3. Prenez garde aux clous lors de la coupe. Avant la coupe, vérifiez la présence de clous dans le bois et retirez-le le cas échéant.
4. Lorsque vous utilisez la scie, maintenez son cordon à l'écart de la zone de coupe et placez-le

de telle sorte qu'il ne se coince pas dans la pièce à travailler pendant la coupe. L'outil est doté d'une poignée avant et d'une poignée arrière pour une utilisation à deux mains. Utilisez en prenant soin de bien placer les mains, de bien soutenir la pièce et de placer le cordon à l'écart de la zone de travail.

AVERTISSEMENT: Il est important de bien soutenir la pièce à travailler et de saisir la scie fermement pour prévenir toute perte de contrôle qui risquerait de causer une blessure. La Fig. 4 indique la façon typique de tenir la scie.

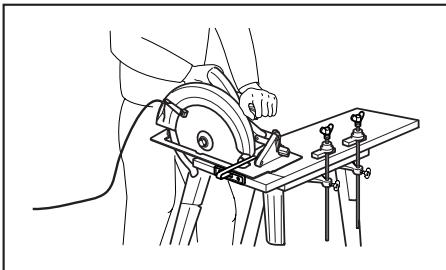

Fig. 4 Illustration de la façon typique et correcte de tenir la scie, de soutenir la pièce et de placer le cordon.

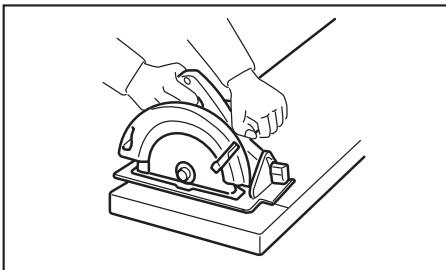

1. Placez la partie la plus large de la base de la scie sur la partie de la pièce qui est fermement soutenue, non sur celle qui tombera une fois la coupe effectuée. À titre d'exemples, la Fig. 5 illustre la BONNE façon de couper l'extrémité d'une planche, et la Fig. 6 la MAUVAISE façon. Si la pièce à travailler est courte ou petite, immobilisez-la avec un serre-joint. N'ESSAYEZ PAS DE TENIR LES COURTES PIEÇES AVEC LA MAIN!

Fig. 5

Fig. 6

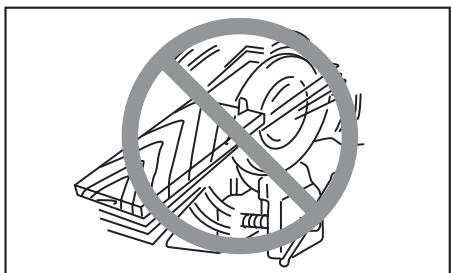

1. Ne tentez jamais de scier en bloquant la scie à l'envers dans un étau. Cela est très dangereux et peut entraîner de graves accidents.

Fig. 7

1. AVENTISSEMENT: Les lames continuent de tourner une fois la gachette relâchéée. Le contact avec une lame qui continue de tourner peut entrainer une blessure grave. Avant de déposer l'outil après avoir terminé une coupe, assurez-vous que le garde inférieur (mobile) recouvre la lame et que la lame est complètement arrêtée.
2. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter que la poussière dégagée lors du travail ne soit inhalée ou n’entre en contact avec la peau. Suivez les consignes de sécurité du fournisseur du matériel.

Conservez ce moded'emploi

La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

Réglage de la profondeur de coupe

001347 1. Levier de verrouillage

Attention:

• Après avoir ajusté la profondeur de coupe, serrez toujours fermement le levier.

Desserrez le levier du guide de profondeur puis déplacez la base vers le haut ou le bas. À la profondeur de coupe désirée, fixez la base en serrant le levier.

Pour obtenir des coupes plus propres et sans danger, réglez la profondeur de coupe de sorte que pas plus d'une dent de lame ne dépasse sous la pièce. L'utilisation d'une profondeur de coupe adéquate aide à réduire les risques de chocs en retour dangereux qui peuvent causer des blessures.

Coupe en biseau

001364

1. Plaque graduée biseautée
2. Vis de bridage

Desserrez la vis de serrage du secteur angulaire à l'avant de la base. Réglez sur l'angle désiré (0° à 45°) en inclinant, puis serrez fermement la vis de serrage.

Visée

Pour les coupes rectilignes, alignez sur la ligne de coupe la position A à l'avant de la base. Pour les coupes en biseau, alignez la position B sur la ligne de coupe.

Interrupteur

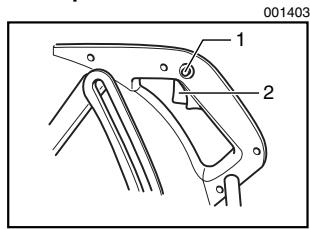

1. Bouton de déverrouillage
2. Gachette de commutateur

Attention:

• Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et revient en position d'arrêt une fois relâchée.

Un bouton de sécurité est fourni pour prévenir la pression accidentelle sur la gachette. Pour faire démarrer l'outil, appuyez sur le bouton de sécurité puis sur la gachette. Pour l'arrêter, relâchez la gachette.

Frein électrique

Cet outil est équipé d'un frein à lame électrique. Si à plusieurs reprises l'outil ne s'arrête pas rapidement après le relachement de la gachette, faites-le réparer dans un centre de service après-vente Makita.

Le mécanisme de frein à lame ne doit pas être utilisé en remplacement du garde inférieur. N'UTILISEZ JAMAIS L'OUTIL LORSQUE LE GARDE INFERIEUR NE FONCTIONNE PAS. CELA COMPORTER DES RISQUES DE BLESSURE GRAVE.

Attention:

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranché.

Retrait ou pose de la lame

1. Clé
2. Clé hexagonale

Attention:

Assurez-vous que la lame est installée avec les dents orientées vers le haut à l'avant de l'outil. Utilisez exclusivement une clé Makita pour installer ou retirer la lame.

Pour retirer la lame, immobilisez le flasque extérieur avec la clé pour l'empêcher de tourner, puis utilisez la clé hexagonale pour desserrer le boulon hexagonal, dans le sens inverse des aiguilles d'une montre. Retirez ensuite le boulon hexagonal, le flasque extérieur et la lame.

Pour poser la lame, suivez la procEDURE de retrait en sens inverse. ASSUREZ-VOUS D'AVOIR FERMEMENT SERRRE LE BOULON HEXAGONAL, DANS LE SENS DES AIGUILLES D'UNE MONTRE.

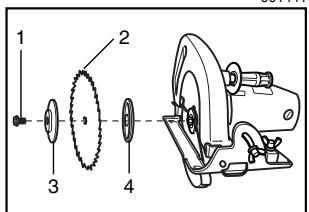

001441

1. Boulon hexagonal
2. Lame scie
3. Bague externe
4. Bague interne

Lorsque vous changez la lame, assurez-vous de désteriliser la scie de bois accumulée sur les gardes supérieur et inférieur. Même après ce nettoyage, vous devez vérifier le bon fonctionnement du garde inférieur avant chaque utilisation.

Attention:

Assurez-vous de déplacer l'util doucement vers l'avant, en ligne droite. Le fait de forcer ou de tordre l'util entraînera une surchauffe du moteur et un dangereux chic en retour, risquant de provoquer une blessure grave.

1. Manche postérieur
2. Poignée avant
3. Embase

Tenez l'outil fermement. L'outil est équipé d'une poignée avant et d'une poignée arrière. Utilisez les deux poignées pour assurer la meilleure prise possible sur l'outil. De plus, lorsque la scie est saisie à deux mains, celles-ci ne risquent pas d'être coupées par la lame. Placez la base de l'outil sur la pièce à couper de sorte que la lame n'entre pas en contact avec quoi que ce soit. Mettez ensuite l'outil sous tension et attendez que la lame ait atteint sa pleine vitesse. Faites alors simplement avancer l'outil sur la surface de la pièce, en le maintenant de niveau et en le faisant avancer doucement jusqu'à ce que la coupe soit terminée.

Pour obtenir des coupes nettes, maintenez votre ligne de coupe bien droite et la vitesse de progression uniforme. Si la lame devie de la ligne de coupe prévue, ne tentez pas de modifier la course de l'outil pour le force à revenir sur la ligne de coupe. Vous risqueriez de plier la lame et de provoquer un dangereux chic en retour pouvant causer une blessure grave. Relâchez la gâchette, attendez jusqu'à l'arrêt complet de la lame, puis retirez l'outil. Réalignez l'outil sur une nouvelle ligne de coupe, puis poursuivez la coupe. Évitez toute position vous exposant aux copeaux et scies de bois éjectés par la scie. Portez des lunettes de protection pour réduire les risques de blessure.

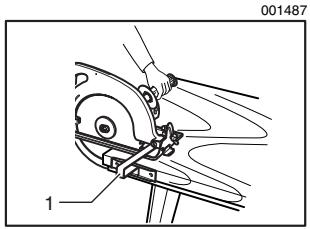

Garde parallèle (règle de guidage)

1. Barrette à débit longitudinal (Reglette de guidage)

Un garde parallèle pratique vous permet d'effectuer des coupes droites d'une extrême précision. Faites simplement glisser le garde parallèle le long du côté de

la pièce en le maintenant en position à l'aide de la vis de serrage située à l'avant de la base. Cela permet également d'effectuer plusieurs coupes d'une largeur uniforme.

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

Remplacement des charbons

001145 1. Trait de limite d'usure

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être replacés en même temps. N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de portecharbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de portecharbon.

001522

1. Chapeau de porte-balai
2. Tournevis

Après avoir remplacé les charbons, branchez l'outil et rodez les brosses en faisant fonctionner l'outil à vide pendant environ 10 minutes. Vérifiez ensuite le bon fonctionnement de l'outil, ainsi que l'activation du frein électrique lors du relâchement de la gachette. Si le frein électrique ne fonctionne pas bien, faites une demande de réparation auprès du centre de service après-vente Makita le plus proche.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention:

• Ces accessoires ou pièces complémentaires sont commandés pour l'utilisation avec l'util Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut composer un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

Lames à dents d'acier et de carbure de tungstène

006559

Combinaison	Lame d'usage général pour effectuer les coupes longitudinales, coupes en travers et coupes d'onglet rapidement et sans accrocs.
Tronçonnage	Pour des coupes propres contre le sens du grain, sans ponçage.
Coupe en travers	Pour couper plus facilement dans le sens opposé au grain. Coupe proprement contre le grain.

• Garde parallèle (règle de guidage) Clé 22
• Clé hexagonale 6

EN0006-1

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque avait survenir au cours de cette période d'un an, veuillez retourner l'outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où:

des réparations ont été effectuées ou tentées par un tiers; des réparations s'imposent suite à une usure normale; - l'outil a été malmené, mal utilisé ou mal entretenu; - l'outil a subi des modifications.

MAKITA DECLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIE À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRES LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DECLINE TOUTE RESPONSABILITÉ QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITE MARCHANDE” ET “ADEQUATION À UN USAGE PARTICULARI” APRES

LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un état à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.
