5008F - Scie circulaire MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Scie circulaire
Caractéristiques techniques principales	Scie circulaire à moteur électrique avec un diamètre de lame de 190 mm
Alimentation électrique	230 V, 50 Hz
Dimensions approximatives	Longueur : 360 mm, Hauteur : 250 mm
Poids	4,1 kg
Compatibilités	Lames de scie de 190 mm de diamètre
Tension	230 V
Puissance	1 200 W
Fonctions principales	Coupe précise dans le bois, réglage de la profondeur de coupe, protection contre les surcharges
Entretien et nettoyage	Nettoyer régulièrement la lame et le boîtier, vérifier les câbles électriques
Pièces détachées et réparabilité	Disponibilité de pièces de rechange chez les revendeurs agréés
Sécurité	Équipée d'un interrupteur de sécurité et d'un protège-lame
Informations générales utiles	Idéale pour les travaux de menuiserie et de construction, garantie de 1 an

FOIRE AUX QUESTIONS - 5008F MAKITA

Quel type de disque dois-je utiliser avec la scie circulaire MAKITA 5008F ?

Utilisez un disque de 210 mm de diamètre avec un alésage de 30 mm pour la scie circulaire MAKITA 5008F.

Comment effectuer le changement de lame sur la MAKITA 5008F ?

Pour changer la lame, débranchez la scie, utilisez la clé fournie pour desserrer la vis de fixation de la lame, retirez la lame usagée et remplacez-la par la nouvelle, puis serrez la vis.

Quelle est la puissance de la scie circulaire MAKITA 5008F ?

La MAKITA 5008F a une puissance de 1 200 W.

Comment régler la profondeur de coupe sur la MAKITA 5008F ?

Pour régler la profondeur de coupe, déverrouillez le levier de réglage de la profondeur, ajustez la base à la profondeur souhaitée, puis resserrez le levier.

La scie MAKITA 5008F ne démarre pas, que faire ?

Vérifiez que la scie est correctement branchée, que le câble n'est pas endommagé et que le bouton de sécurité est en position déverrouillée.

Comment nettoyer et entretenir ma scie circulaire MAKITA 5008F ?

Débranchez la scie, nettoyez la lame et le boîtier avec un chiffon sec, vérifiez les pièces mobiles pour l'usure et lubrifiez-les si nécessaire.

Quel est le poids de la scie circulaire MAKITA 5008F ?

La scie circulaire MAKITA 5008F pèse environ 4,5 kg.

Puis-je utiliser la scie circulaire MAKITA 5008F pour couper des matériaux autres que du bois ?

Oui, vous pouvez utiliser des disques adaptés pour couper des matériaux comme l'aluminium ou le plastique, mais vérifiez toujours les spécifications du disque avant utilisation.

Quelle est la garantie pour la scie circulaire MAKITA 5008F ?

La garantie standard pour la scie circulaire MAKITA 5008F est de 3 ans à compter de la date d'achat, sous réserve de respecter les conditions d'utilisation.

MODE D'EMPLOI 5008F MAKITA

Pour votre propre sécurité, veuillez lire attentivement avant l'utilisation.

GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEUR.

ADVERTENCIA:

Modèle		5007F/5007FA	5008F/5008FA
Diamètre de la lame		185 mm (7-1/4")	210 mm (8-1/4")
Profondeur de coupe max.	à 90°	60 mm (2-3/8")	74 mm (2-7/8")
	à 45°	46 mm (1-3/4")	58 mm (2-1/4")
Vitesse à vide (T/MIN)		5,800/min.	5,200/min.
Longueur totale		305 mm (12")	310 mm (12-1/4")
Poids net		4.8 kg (10.6 lbs)	5.3 kg (11.8 lbs)

• Le fabricant se réserve le droit de modifier sans avertissement les spécifications. Note: Les spécifications peuvent varier selon les pays.

Règles de sécurité générales

USA002-2

AVERTISSEMENT: Vous devez lire et comprendre toutes les instructions. Le non-respect, même partiel, des instructions ci-après entraîne un risque d'électrique, d'incendie et/ou de blessures graves.

Aire de travail

1. Veillez à ce que l'aire de travail soit propre et bien éclairée. Le désordre et le manque de lumière favorisent les accidents.
2. N'utilisez pas d'outils électriques dans une atmosphère explosive, par exemple en présence de liquides, de gaz ou de poussières inflammables. Les outils électriques produiront des étincelles qui pourraient enflammer les poussières ou les vapeurs.
3. Tenez à distance les curieux, les enfants et les visiteurs pendant que vous travaillez avec un outil électrique. Ils pourraient vous distraire et vous faire une fausse manoeuvre.

Sécurité électrique

1. Les outils à double isolation sont équipés d'une fiche polarisée (une des lames est plus large que l'autre), qui ne peut se brancher que d'une seule façon dans une prise polarisée. Si la fiche n'entre pas parfaitement dans la prise, inverse sa position ; si elle n'entre toujours pas bien,

demandez à un électricien qualifié d'installer une prise de courant polarisée. Ne modifiez pas la fiche de l'outil. La double isolation © élimine le besoin d'un cordon d'alimentation à trois fils avec mise à la terre ainsi que d'une prise de courant mise à la terre.

1. Évitez tout contact corporel avec des surfaces mises à la terre (tuyauterie, radiateurs, cuisinières, réfrigerateurs, etc.). Le risque de choc électrique est plus grand si votre corps est en contact avec la terre.
2. N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de choc électrique.
3. Ne maltraitez pas le cordon. Ne transportez pas l'outil par son cordon et ne débranchez pas la fiche en tirant sur le cordon. N'exposez pas le cordon à la chaleur, à des huiles, à des arêtes vives ou à des pièces en mouvement. Remplacez immédiatement un cordon endommagé. Un cordon endommagé augmente le risque de choc électrique.
4. Lorsque vous utilisez un outil électrique à l'extérieur, employez un prolongateur pour l'extérieur marque "W-A" ou "W". Ces cordons sont faits pour être utilisés à l'extérieur et réduisent le risque de choc électrique.

Sécurité des personnes

1. Restez alerte, concentrez-vous sur votre travail et faites preuve de jugement. N'utilisez pas un outil électrique si vous êtes fatigué ou sous l'influence de drogues, d'alcool ou de médicaments. Un instant d'inattention suffit pour entraîner des blessures graves.
2. Habillez-vous convenablement. Ne portez ni vêtements flottants ni bijoux. Confinez les cheveux longs. N'approchez jamais les cheveux, les vêtements ou les gants des pièces en mouvement. Des vêtements flottants, des bijoux ou des

cheveux longs risquent d'être happés par des pièces en mouvement.

1. Méfiez-vous d’un démarrage accidentel. Avant de brancher l’outil, assurez-vous que son interrupteur est sur ARRÉT. Le fait de transporter un outil avec le doigt sur la détente ou de brancher un outil dont l’interrupteur est en position MARCHE peut mener tout droit à un accident.
2. Enlevez les clés de réglage ou de serrage avant de démarrer l'outil. Une clé laissée dans une pièce tournante de l'outil peut provoquer des blessures.
3. Ne vous penchez pas trop en avant. Maintenez un bon appui et restez en équilibre en tout temps. Un bon équilibre vous permet de réagir à une situation inattendue.
4. Utilisez des accessoires de sécurité. Portez des lunettes ou une visière. Selon les conditions, portez aussi un masque antipoussière, des bottes de sécurité antidéraptantes, un casque protecteur et/ou un appareil antibruit. Les lunettes ordinaires et les lunettes de soleil NE constituent PAS des lunettes de protection.

Utilisation et entretien des outils

1. Immobilisez le matériel sur une surface stable au moyen de brides ou de toute autre façon adéquate. Le fait de tenir la pièce avec la main ou contre votre corps offre une stabilité insuffisante et peut amener un dérapage de l'outil.
2. Ne forcez pas l'outil. Utilisez l'outil approprié à la tâche. L'outil correct fonctionne moins et de façon plus sûre. Respectez aussi la vitesse de travail qui lui est propre.
3. N'utilisez pas un outil si son interrupteur est bloqué. Un outil que vous ne pouvez pas commander par son interrupteur est dangereux et doit être réparé.
4. Debranche la fiche de l'outil avant d'effectuer un réglage, de changer d'accessoire ou de ranger l'outil. De telles mesures préventives de sécurité réduisent le risque de démarrage accidentel de l'outil.
5. Rangez les outils hors de la portée des enfants et d'autres personnes inéxpérimentées. Les outils sont dangereux dans les mains d'utilisateurs novices.
6. Prenez soin de bien entretenir les outils. Les outils de coupe doivent être toujours bien affûtés et propres. Des outils bien entretenus, dont les arêtes sont bien tranchantes, sont moins susceptibles de coincer et plus faciles à diriger.
7. Soyez attentif à tout désignement ou coincement des pièces en mouvement, à tout bris ou à toute autre condition préjudiciable au bon fonctionnement de l'outil. Si vous constatez qu'un outil est endommagé, faites-le réparer avant de vous en servir. De nombreux accidents sont causés par des outils en mauvais état.
8. N'utilisez que des accessoires que le fabricant recommande pour votre modèle d'outil. Certains accessoires peuvent convenir à un outil, mais être dangereux avec un autre.

Réparation

1. La réparation des outils électriques doit être confiée à un réparateur qualifié. L'entretien ou la réparation d'un outil électrique par un amateur peut avoir des conséquences graves.
2. Pour la réparation d'un outil, n'employez que des pièces de rechange d'origine. Suivez les directives données à la section «ENTRETIEN» de ce manuel. L'emploi de pièces non autorisées ou le non-respect des instructions d'entretien peut créer un risque d'électrocution ou de blessures.

UTILISEZ UN CORDON PROLONGATEUR ADEQUAT: Assurez-vous que le cordon prolongateur est en bon état. Lors de l'utilisation d'un cordon prolongateur, utilisez sans faute un cordon assez gros pour conduire le courant que le produit nécessite. Un cordon trop petit provoquera une baisse de tension de secteur, resulting en une perte de puissance et une surchauffe. Le Tableau 1 indique la dimension appropriée de cordon selon sa longueur et selon l'intensité nominale indiquée sur la plaque signalétique. En cas de doute sur un cordon donné, utilisez le cordon suivant (plus gros). Plus le nombre de gabarit indiqué est petit, plus le cordon est gros.

Tableau 1 : Gabarit minimum du cordon

Intensité nominale		Volts	Longueur totale du cordon en pieds
		120 V	25 pi	50 pi	100 pi	150 pi
Plus de	Pas plus de	Calibre américain des fils
0	6		18	16	16	14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Non recommendé

Règles de sécurité particulières

USB008-5

NE vous laissez PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance et de familiarité avec le produit, en négligeant le respect rigoureux des consignes de sécurité qui accompagnent la scie circulaire. L'utilisation non sécuritaire ou incorrecte de cet outil comporte un risque de blessure grave.

1. DANGER! N'approchez pas les mains de la zone de coupe ou de la lame. Gardez l'autre main sur la poignée auxiliaire ou sur le carter du moteur. En tenant l'outil avec vos deux mains, vous mettez celles-ci à l'abri de la lame. Placez-vous d'un côté ou de l'autre de la lame, mais non vis-à-vis celle-ci. En cas de RECUL, la scie pourrait sauter vers l'arrière. (Voir Causes du retour d'outil et prévention par l'utilisateur.) N'étendez pas la main sous le matériel à scier. Le protecteur inférieur de l'outil est inopérant à cet endroit. Ne tentez pas de retenir le matériel coupé alors que la lame tourne encore. ATTENTION: La lame continue de tourner même après la mise hors tension de la scie. Attendez l'arrêt complet de la lame avant de saisir le matériel coupé.
2. Avant chaque utilisation, assurez-vous que le protecteur inférieur se referme correctement. N'utilisez pas la scie si le protecteur inférieur ne roule pas librement et ne se ferme pas instantanément. Ne bloquez jamais le protecteur inférieur en position ouverte. Si la scie tombe par terre accidentellement, le protecteur inférieur peut être gauchi : escamotez le protecteur inférieur avec sa manette et assurez-vous qu'il roule librement et qu'il ne touche pas la lame ou tout autre élément de l'outil, quels que soient les réglages d'angle et de profondeur de coupe. Pour vérifier le garde inférieur, ouvrez-le manuellement et relâchez-le, puis vérifiez s'il recouvre bien la lame. Assurez-vous également que la manette n'entre pas en contact avec le bâti de l'outil. Une lame exposée est TRES DANGEREUSE et peut entraîner une blessure grave.
3. Vérifiez l'état et le bon fonctionnement du ressort du protecteur inférieur. Si le protecteur ou son ressort ne fonctionnent pas correctement, il faut les réparer avant d'utiliser l'outil. Le protecteur inférieur peut être lent à se refermer à cause de pièces endommagées, de dépôts collants ou d'une accumulation de débris.
4. Vous ne devez escamoter manuellement le protecteur inférieur que pour des opérations spécia-

Les comme le défonçage d'ouvertures en plein bois et les coupes de rainurage ou à onglets. Escamotez le protecteur inférieur au moyen de sa manette, puis, dès que la lame attaque le matériel, lâchez le protecteur. Pour toute autre tâche de sciage, laissez le protecteur inférieur fonctionner automatiquement.

1. Assurez-vous toujours que le protecteur inférieur couvre bien la lame avant de déposer l'outil sur l'établi ou sur le sol. Si la lame n'est pas protégée et n'a pas fini de tourner, elle entraînera la scie vers l'arrière en coupant tout sur son passage. Soyez conscient du temps nécessaire pour que la lame s'arrête après que vous avez lâché la détente.
2. Ne maintenez jamais le matériel à scier dans vos mains ou sur votre jambe. Il importe de soutenir le matériel correctement, afin de ne pas vous exposer inutilement et de réduire le risque de coincement de la lame ou de dérapage de l'outil.
3. Tenez l'outil par ses surfaces de prise isolées pendant toute opération où l'outil de coupe pourrait venir en contact avec un câblage dissimulé ou avec son propre cordon. En cas de contact avec un conducteur sous tension, les pièces métalliques à découvert de l'outil transmettraient un choc électrique à l'utilisateur.
4. Lorsque vous refendez, utilisez toujours un guide longitudinal. Cela améliore la précision de la coupe et réduit le risque de coincement de la lame.
5. Employez toujours une lame de diamètre approprié et dont le trou central est de forme correcte (angulaire ou ronde). Une lame dont le trou ne correspond pas à la forme du moyeu de fixation de la scie risque de tourner de façon excentrique et de vous faire perdre la maîtrise de l'outil.
6. N'utilisez jamais un boulon ou une rondelle de lame endommagé ou incorrect. Les boulons et rondelles de fixation de la lame sont conçus spécifiquement pour votre scie et jouent un rôle essentiel dans le bon fonctionnement et la sécurité de l'outil.
7. Causes du retour d'outil et prévention par l'utilisateur :

Le «retour d'outil» est une brusque réaction au pincement, au coincement ou au désignement de la lame de scie, qui amène la scie à sauter hors du matériel vers l'utilisateur.

Lorsque la lame est pincée ou coincée par le rétrécissement du trait de scie, la lame se bloque et la réaction du moteur projette l'utilisateur.

Si la lame se trouve désalignée dans le trait de scie, ses dents arrière peuvent mordre dans le dessus du matériel, ce qui amène la lame à sortir brutalement du trait de scie en direction de l'utilisateur.

Le recul est le résultat d'une utilisation incorrecte de l'outil ou de mauvaises conditions d'utilisation. On peut le prévenir en prenant les précautions adéquates ci-après:

Tenez fermement la scie avec les deux mains et

placez votre corps et vos bras de manière à pouvoir résister à la force d’un RECUL évènementiel. L'utilisateur est capable de maîtriser un RECUL s'il a pris les précautions déquêtes.

Lorsque la lame se coince ou que vous interrompez une coupe pour une raison quelconque, lâchez la détente et maintenez la scie immobile dans le trait de scie jusqu'à ce que la lame s’arrête complètement. Ne cherchez jamais à sortir la scie du matériel ou à reculer la scie pendant que la lame est encore en mouvement, car vous vous exposeriez à un RECUL. Si la lame a tendance à se coincer, recherchez-en la cause et apportez les correctifs appropriés.

Lorsque vous redémarrez l'outil dans un trait de scie, centrez la lame dans celui-ci et assurez-vous que les dents de la lame ne mordent pas dans le matériel. Si la lame est coincée, l'outil risque de reculer ou de sauter en arrêté au moment du démarrage de l'outil.

Soutenez et ajustez les grands panneaux afin de réduire au minimum le risque de pinçement de la lame et de RECUL. Les grands panneaux ont tendance à s'affaisser sous leur propre poids. Placez des points d'appui sous le panneau des deux côtés, près de la ligne de coupe et près des bords du panneau, tel qu'illustré à la Fig. 1.

Pour réduire les risques de coinçement de la lame et de choc en retour. Lorsqu'il est nécessaire de déposer la scie sur la pièce pour effectuer la coupe, il faut poser la scie sur la partie la plus large de sorte que ce soit la plus petite partie qui se détache de la pièce à couper.

Fig.1 Pour éviter les chocs en retour, la planche ou le panneau doit être soutenu près de la ligne de coupe.

Fig.2 Ne pas soutenir la planche ou le panneau en des points éloignés de la ligne de coupe.

N'utilise jamais une lame émoussée ou endommagée. Une lame mal affûtée ou mal aiguisée produit

un trait de scie étroit qui donne lieu à un frottement excessif, au coincement de la lame et à un RECUL. Maintenez la lame aiguisée et propre. La présence de gomme ou de poix sur la lame ralentit la scie et fait augmenter les risques de chic en retour. Maintenez la lame propre en la retirant d'abord de l'outil puis en la nettoyant au moyen d'un décapant à gomme et à poix, d'eau chaude ou de kerosene. N'utilisez jamais d'essence.

Les manettes de profondeur et d'angle de coupe doivent être bien bloquées. Si ces manettes se débloquent pendant la coupe, il peut en résulter un coinçement et un retour d'outil.

Soyez particulièrement prudent lorsque vous découpez une ouverture dans une cloison existante ou tout autre matériel dont l’arrête n’est pas visible. La lame pourrait rencontrer un objet dur, ce qui provoquerait un RECUL. Pour les coupes en cul-de-sac, dégagez le garde inférieur au moyen de la manette. Tenez TOUJOURS l’outil fermement à deux mains. Ne placez JAMAIS vos mains ou vos doigts derrière la scie. En cas de choc en retour, la scie pourrait alors rebondir vers votre main et causer une blessure grave.

Fig. 3

Ne forcez jamais la scie. Cela pourrait provoquer des coupes inégales ou une perte de précision, voire un choc en retour. Ne forcez jamais la scie. Cela pourrait provoquer des coupes inégales ou une perte de précision, voire un choc en retour.

1. Redoublez de prudence lorsque vous coupez du bois humide, du bois traité sous pression ou du bois qui contient des nœuds. Ajustez la vitesse de coupe de telle sorte que l'outil continue d'avancer en douceur, sans que la vitesse de la lame ne diminue.
2. Réglages. Avant la coupe, assurez-vous de la justesse des réglages de profondeur et de coupe en biseau.
3. Prenez garde aux clous lors de la coupe. Avant la coupe, vérifiez la présence de clous dans le bois et retirez-les le cas échéant.
4. Lorsque vous utilisez la scie, maintenez son cordon à l'écart de la zone de coupe et placez-le de telle sorte qu'il ne se coince pas dans la pièce à travailler pendant la coupe. L'outil est doté d'une poignée avant et d'une poignée arrière pour une utilisation à deux mains. Utilisez-en prenant soin de bien placer les mains, de bien soutenir la pièce et de placer le cordon à l'écart de la zone.

de travail.

AVERTISSEMENT: Il est important de bien soutenir la pièce à travailler et de saisir la scie fermement pour prévenir toute perte de contrôle qui risquerait de causer une blessure. La Fig. 4 indique la façon typique de tenir la scie.

Fig. 4 Illustration de la façon typique et correcte de tenir la scie, de soutenir la pièce et de placer le cordon.

1. Placez la partie la plus large de la base de la scie sur la partie de la pièce qui est fermement soutenue, non sur celle qui tombera une fois la coupe effectuée. À titre d'exemples, la Fig. 5 illustre la BONNE façon de couper l'extrémité d'une planche, et la Fig. 6 la MAUVAISE façon. Si la pièce à travailler est courte ou petite, immobilisez-la avec un serre-joint. N'ESSAYEZ PAS DE TENIR LES COURTES PIECES AVEC LA MAIN!

Fig. 5

Fig. 6

1. Ne tentez jamais de scier en bloquant la scie à l'envers dans un étau. Cela est très dangereux et peut entraîner de graves accidents.

Fig. 7

1. AVENTISSEMENT: Les lames continuent de tourner une fois la gachette relachée. Le contact avec une lame qui continue de tourner peut entrainer une blessure grave. Avant de déposer l'outil après avoir terminé une coupe, assurez-vous que le garde inférieur (mobile) recouvre la lame et que la lame est complètement arrêtée.
2. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter que la poussière dégagée lors du travail ne soit inhalée ou n’entre en contact avec la peau. Suivez les consignes de sécurité du fournisseur du matériel.

Avertissement:

La MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité indiquées dans ce manuel d'instructions peut entraîner une blessure grave.

Symboles

USD292-2

Les symboles utilisés pour l'outil sont indiqués ci-dessous.

V. volts

A..

Hz hertz

courant alternatif

courant alternatif ou continu

n. vitesse à vide Construction, catégorie II

.../min. tours ou alternances par minute

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

Réglage de la profondeur de coupe

1. Guide de profondeur
2. Levier

Attention:

• Après avoir ajusté la profondeur de coupe, serrez toujours fermement le levier.

Desserrez le levier du guide de profondeur puis déplacez la base vers le haut ou le bas. À la profondeur de coupe désirée, fixez la base en serrant le levier.

Pour obtenir des coupes plus propres et sans danger, réglez la profondeur de coupe de sorte que pas plus d'une dent de lame ne dépasse sous la pierce. L'utilisation d'une profondeur de coupe ajustée aide à réduire les risques de chocs en retour dangereux qui peuvent causer des blessures.

Coupe en biseau

1. Plaque graduée biseautée
2. Vis de bridage

Desserrez la vis de serrage du secteur angulaire à l'avant de la base. Réglez sur l'angle désiré (0^ à ) en inclinant, puis serrez fermement la vis de serrage.

Visée 1. Embase

Pour les coupes rectilignes, alignez sur la ligne de coupe la position A à l'avant de la base. Pour les coupes en biseau, alignez la position B sur la ligne de coupe.

Interrupteur 1. Gachette de commutateur

Attention:

• Avant de brancher l'outil, assurez-vous toujours que la gachette fonctionne correctement et revient en position d'arrêt une fois relâchée.

Pour faire démarrer l'outil, appuyez simplement sur la gachette. Pour l'arrêter, relâchez la gachette.

Pour les modèles 5007FA et 5008FA uniquement

Cet outil est équipé d'un frein à lame électrique. Si à plusieurs reprises l'outil ne s'arrête pas rapidement après le relâchement de la gachette, faites-le réparer dans un centre de service après-vente Makita.

Le mecanisme de frein à lame ne doit pas être utilisé en remplacement du garde inférieur. N'UTILISZE JAMAIS L'OUTIL LORSQUE LE GARDE INFÉRIEUR NE FONCTIONNE PAS. CELA COMPORTE DES RISQUES DE BLESSURE GRAVE.

Allumage de la lampe 1. Commutateur de lampe

Attention:

• Ne regardez pas directement la source de lumière. Assurez-vous toujours que la lampe est éteinte lorsque vous n'utilisez pas l'outil.

Pour allumer la lampe, appuyez sur le côté de l'interrupteur qui porte l'indication "ON". Appuyez sur le côté qui porte l'indication "OFF" pour l'éteindre.

Attention:

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranché.

Retrait ou pose de la lame

1. Clé
2. Verrouillage de l'axe

Attention:

Assurez-vous que la lame est installée avec les dents orientées vers le haut à l'avant de l'outil. Utilisez exclusivement une clé Makita pour installer ou retirer la lame.

Pour retirer la lame, appuyez sur le blocage de l'arbre de sorte que la lame ne puisse pas tourner et utilisez la clé pour desserrer le boulon hexagonal en le tournant dans le sens inverse des aiguilles d'une montre. Retirez ensuite le boulon hexagonal, le flasque extérieur et la lame.

Pour poser la lame, suivez la procEDURE de retrait en sens inverse. ASSUREZ-VOUS D'AVoir FERMEMENT SERRRE LE BOULON HEXAGONAL, DANS LE SENS DES AIGUILLES D'UNE MONTRÉ.

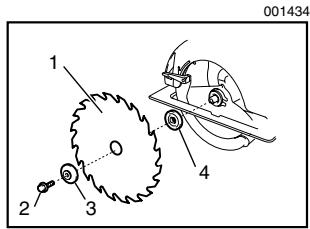

1. Lame scie
2. Boulon hexagonal
3. Bague externe
4. Bague interne

Lorsque vous changez la lame, assurez-vous de retirer la sciure de bois accumulée sur les gardes supérieur et inférieur. Même après ce nettoyage, vous devez que

Même vérifier le bon fonctionnement du garde inférieur avant chaque utilisation.

Attention:

Assurez-vous de déplacer l'util doucement vers l'avant, en ligne droite. Le fait de forcer ou de tordre l'util entraînera une surchauffe du moteur et un dangereux chic en retour, risquant de provoquer une blessure grave.

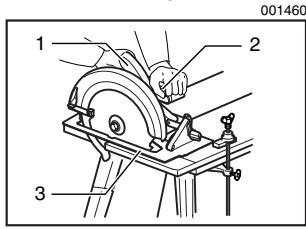

1. Manche postérieur
2. Poignée avant
3. Embase

Tenez l'outil fermement. L'outil est équipé d'une poignée avant et d'une poignée arrière. Utilisez les deux poignées pour assurer la meilleure prise possible sur l'outil. De plus, lorsque la scie est saisie à deux mains, celles-ci ne risquent pas d'être coupées par la lame. Placez la base de l'outil sur la pièce à couper de sorte que la lame n'entre pas en contact avec quoi que ce soit. Mettez ensuite l'outil sous tension et attendez que la lame ait atteint sa pleine vitesse. Faites alors simplement avancer l'outil sur la surface de la pièce, en le maintenant de niveau et en le faisant avancer doucement jusqu'à ce que la coupe soit terminée.

Pour obtenir des coupes nettes, maintenez votre ligne de coupe bien droite et la vitesse de progression uniforme. Si la lame devie de la ligne de coupe prévue, ne tentez pas de modifier la course de l'outil pour le forcer à revenir sur la ligne de coupe. Vous risqueriez de plier la lame et de provoquer un dangereux chic en retour pouvant causer une blessure grave. Relâchez la gâchette, attendez jusqu'à l'arrêt complet de la lame, puis retirez l'outil. Réalisez l'outil sur une nouvelle ligne de coupe, puis poursuivez la coupe. Évitez toute position vous exposant aux copeaux et scûres de bois éjectés par la scie. Portez des lunettes de protection pour réduire les risques de blessure.

Garde parallèle (règle de guidage)

1. Barrette de débit longitudinal (Réglette de guidage)

Un garde parallèle pratique vous permet d'effectuer des coupes droites d'une extrême précision. Faites simplement glisser le garde parallèle le long du côté de la pièce en le maintenant en position à l'aide de la vis de serrage située à l'avant de la base. Cela permet également d'effectuer plusieurs coupes d'une largeur uniforme.

Attention:

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

Réglage de précision pour les coupes de (coupees à angle droit)

Ce réglage est effectué en usine. S'il est désactivé, ajustez la vis de réglage au moyen d'une clé hexagonale, en plaçant la lame sur un angle droit par rapport à la base avec une règle triangulaire, une équerre de menuisier, etc.

1. Vis de réglage 2. Embase

1. Règle triangulaire

Remplacement des charbons 1. Trait de limite d'usure

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de

glisser aisément dans les porte-charbon. Les deux charbons doivent être replacés en même temps. N'utilise que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de portecharbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de portecharbon.

Chapeau de porte-balai 2. Tournevis

Pour les modèles 5007FA et 5008FA uniquement

Après avoir remplacé les charbons, branchez l'outil et rodez les brosses en faisant fonctionner l'outil à vide pendant environ 10 minutes. Vérifiez ensuite le bon fonctionnement de l'outil, ainsi que l'activation du frein électrique lors du relâchement de la gachette. Si le frein électrique ne fonctionne pas bien, faites une demande de réparation auprès du centre de service après-vente Makita le plus proche.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention:

• Ces accessoires ou pièces complémentaires sont commandés pour l'utilisation avec l'outil Makita spécifique dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

Lames à dents en acier et carbure de tungstène

C00226

Combinaison	Lame d'usage général pour effectuer rapidement et en douceur des coupes longitudinales, des coupes en travers et des coupes d'onglet.
Bois traité sous pression et bois humide	Conçues pour la coupe rapide du bois traité sous pression et du bois humide.
Coupes en travers fines	Pour des coupes propres et sans ponçage contre le sens du grain.

• Garde parallèle (règle de guidage) Clé 13

EN0006-1

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque avait survenir au cours de cette période d'un an, veuillez retourner l'util COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où :

des réparations ont été effectuées ou tentées par un tiers; des réparations s'imposent suite à une usure normale; - l'outil a été malmené, mal utilisé ou mal entretenu; - l'outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIE À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRES LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DECLINE TOUTE RESPONSABILITÉ QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE "QUALITE MARCHANDE" ET "ADEQUATION À UN USAGE PARTICULIER" APRES LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.

Modelo		5007F/5007FA	5008F/5008FA
Especillas de electricas en México		120 V ~ 15 A 50/60 Hz
Diámetro del disco		185 mm (7-1/4")	210 mm (8-1/4")
Profundidad de corte maxima	a 90°	60 mm (2-3/8")	74 mm (2-7/8")
	a 45°	46 mm (1-3/4")	58 mm (2-1/4")
Velocidad en vacío (RPM)		5 800/min.	5 200/min.
Longitud total		305 mm (12")	310 mm (12-1/4")
Peso neto		4,8 kg (10,6 lbs)	5,3 kg (11,8 lbs)
