AT1150A - Cloueur pneumatique MAKITA - Notice d'utilisation et mode d'emploi gratuit

Type d'agrafeuse	Agrafeuse à agrafes moyennes et larges
Alimentation	Électrique
Type d'agrafes	Agrafes couronne moyenne et large
Utilisation	Fixation de matériaux divers
Poids	Non précisé
Dimensions	Non précisé
Matériau du corps	Non précisé
Mode de déclenchement	Manuel/électrique
Capacité du chargeur	Non précisé
Vitesse d'agrafage	Non précisé
Pression de travail	Non précisé
Sécurité	Consulter le manuel avant utilisation
Poignée	Ergonomique
Applications	Travaux de fixation professionnels
Garantie	Non précisé

FOIRE AUX QUESTIONS - AT1150A MAKITA

Quel type de clous puis-je utiliser avec le MAKITA AT1150A ?

Le MAKITA AT1150A est compatible avec des clous de type collé, d'une longueur de 15 à 50 mm et d'un diamètre de 1,2 mm.

Comment régler la profondeur de clouage sur le MAKITA AT1150A ?

Vous pouvez régler la profondeur de clouage en tournant la molette de réglage située sur le dessus de l'outil. Ajustez-la selon la profondeur désirée.

Que faire si le cloueur ne tire pas de clous ?

Vérifiez d'abord que le réservoir de clous est plein et que les clous sont correctement chargés. Assurez-vous également que la pression d'air est suffisante.

Comment entretenir le MAKITA AT1150A ?

Il est recommandé de lubrifier régulièrement le cloueur avec de l'huile de silicone et de nettoyer le filtre d'air pour assurer un fonctionnement optimal.

Le MAKITA AT1150A peut-il être utilisé pour des travaux en extérieur ?

Oui, le MAKITA AT1150A peut être utilisé pour des travaux en extérieur, mais il est important de le protéger des intempéries et de l'humidité.

Quelle est la pression d'air recommandée pour le MAKITA AT1150A ?

La pression d'air recommandée pour le MAKITA AT1150A est de 5 à 7 bars (70 à 100 psi).

Comment résoudre un bourrage de clous dans le MAKITA AT1150A ?

Si vous rencontrez un bourrage, débranchez l'outil, ouvrez le réservoir et retirez les clous coincés. Assurez-vous que les clous sont adaptés et correctement chargés.

Quel est le poids du MAKITA AT1150A ?

Le MAKITA AT1150A pèse environ 1,5 kg, ce qui le rend léger et facile à manipuler.

Puis-je utiliser le MAKITA AT1150A pour des clous de plus de 50 mm ?

Non, le MAKITA AT1150A ne prend pas en charge des clous de plus de 50 mm. Utilisez uniquement des clous dans la plage spécifiée.

Quelle est la garantie du MAKITA AT1150A ?

Le MAKITA AT1150A est généralement livré avec une garantie de 3 ans, mais cela peut varier selon le revendeur.

Où puis-je trouver des pièces de rechange pour le MAKITA AT1150A ?

Les pièces de rechange pour le MAKITA AT1150A peuvent être trouvées auprès des revendeurs de la marque Makita ou sur leur site officiel.

MODE D'EMPLOI AT1150A MAKITA

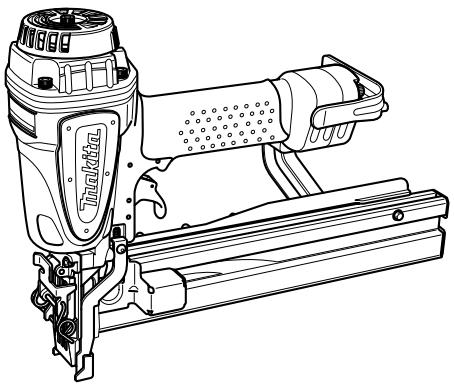

Wide Crown Stapler Agrafeuse à agrafes larges

007196

WARNING:

Pour votre propre sécurité, prière de lire attentivement avant l'utilisation.

GARDEZ CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

ADVERTENCIA:

• Le fabricant se réserve le droit de modifier sans avertissement les spécifications. Note : Les spécifications peuvent varier selon les pays.

USB090-2

Consignes de sécurité importantes

AVERTISSEMENT : PAR MESURE DE SÉCURITÉ, DES PRÉCAUTIONS DE BASE DOIVENT ÊTRE PRISES LORS DE L'UTILISATION DE CET OUTIL, AFIN DE RÉDUIRE LES RISQUES DE BLESSURE. CES PRÉCAUTIONS COMPRENNENT LES SUIVANTES :

Lisez toutes les instructions.

1. Par mesure de sécurité personnelle et pour assurer une utilisation et un entretien adéquats, veuillez lire ce manuel d'instructions avant d'utiliser l'outil.
2. Portez toujours des lunettes de sécurité pour protéger vos yeux contre toute blessure due à la poussière ou à une agrafe. Les lunettes de sécurité doivent répondre aux exigences de la norme ANSI Z87.1.

AVERTISSEMENT :

L'employeur a la responsabilité d'imposer le port d'un dispositif de protection des yeux aux utilisateurs des outils et à toute personne présente dans la zone de travail.

1. Portez une protection d'oreilles pour vous protéger contre le bruit, et portez un casque de sécurité. Les vêtements portés doivent être légers et ne doivent pas être amples. Veillez à boutonner ou à rouler vos manches. Ne portez pas de cravate.
2. lez l'outil avec soin. N'utilisez pas l'outil si vous avez consommé de l'alcool, une drogue ou des médicaments, etc.
3. Consels généaux pour l'utilisation des outils :

Gardez toujours à l'esprit que l'outil contient des clous. L'outil ne doit jamais être pointé vers vous-même ou vers une autre personne, qu'il contienne ou non des clous. Ne mettez pas l'outil en marche avant qu'il ne soit fermement placé sur la pièce à travailler. Respectez votre outil en tant qu'instrument de travail. Évitez tout chahut. L'outil ne doit jamais être saisi ou transporté en posant un doigt sur la gâchette. Ne mettez jamais de clous dans l'outil alors que l'une de ses commandes est activée. Ne branchez jamais l'outil sur une source d'alimentation autre que celle spécifiée dans les instructions d'utilisation/sécurité qui l'accompagnent.

1. Tout outil défectueux ne doit pas être utilisé.
2. Des étincelles s'échappent parfois de l'outil pendant son utilisation. N'utilisez pas l'outil près de substances ou matériaux volatiles ou inflammables tels que l'essence, le diluant, la peinture, le gaz, les adhésifs, etc. Ils risqueraient de prendre feu, d'exploser et de causer des blessures graves.
3. L'aire de travail doit être suffisamment éclairée pour assurer la sécurité du travail. L'aire de travail doit être maintenue propre et exempte de déchets. Veillez particulièrement à maintenir une bonne assise et une bonne position d'équilibre.
4. Seules les personnes qui participent au travail doivent pénétrer enus à l'écart en tout temps.
5. Il se peut que des rè écrans doivent être installés pour réduire le bruit.
6. Ne modifiez pas l'élément de contact. Il permet de prévenir toute décharge accidentelle et doit donc être laissé en place. Il est également très dangereux de fixer la gâchette en position de marche. Il ne faut jamais essayer d'immobiliser la gâchette. N'utilisez jamais un outil dont une des commandes est inutilisable, déconnectée, modifiée ou ne fonctionne pas correctement.
7. Faites fonctionner l'outil avec la pression d'air spécifiée sur sa plaque signalétique pour assurer votre sécurité et une durée de service plus longue pour l'outil. Ne dépassez pas la pression maximale recommandée. L'outil ne doit pas être raccordé à une source dont la pression peut dépasser 200 PSIG (13.6 bar).
8. Cet outil doit être exclusivement utilisé avec de l'air comprimé. L'utilisation d'une bouteille de gaz (dioxyde de carbone, oxygène, azote, hydrogène, air, etc.) ou de gaz combustible (hydrogène, propane, acétylène, etc.) comme source de pression pour cet outil entraînera une explosion et risque de causer une blessure grave.
9. Avant d'utiliser l'outil, assurez-vous qu'il est en bon état et qu'aucune de ses vis n'est desserrée. Le cas échéant, serrez les vis.
10. Assurez-vous que tous les dispositifs de sécurité sont en état de fonctionner avant d'utiliser l'outil. Il ne faut pas que l'outil s'active lorsque vous appuyez uniquement sur la gâchette ou appuyez simplement l'objet de contact contre le bois. Il ne doit fonctionner que lorsque ces deux actions sont exécutées simultanément. Retirez les agrafes de l'outil et tirez complètement l'objet de contact pour vérifier l'absence de tout vice de fonctionnement.
11. Pour éviter tout risque de choc électrique, de fuite de gaz, d'explosion, etc., provoqué par le contact avec des fils dénudés, des conduites ou des tuyaux de gaz, vérifiez le mur ou le plafond, le plancher, le toit, etc.
12. Utilisez uniquement les agrafes spécifiées dans ce manuel. L'utilisation de tout autre type d'agrafes peut causer le dys .
13. Seules les personnes ayant pris connaissance du doivent être autorisées à l'utiliser.
14. Avant de procéder à l'agrafage, assurez-vous que personne ne se trouve près de vous. N'essayez jamais d'agrafer une pièce en même temps des côtés intérieur et extérieur. Cela est très dangereux, puisque les agrafes

risqueraient de défoncer la pièce et/ou d'être projetées.

1. Regardez où vous posez les pieds et assurez-vous d'un bon équilibre pendant l'utilisation de l'outil. Assurez-vous qu'il n'y a personne au-dessous de vous lorsque vous travaillez dans un endroit élevé, et fixez le tuyau d'air de sorte qu'il ne risque pas de se détacher s'il est secoué ou s'il se coince.
2. Sur les toits et autres endroits élevés, posez les agrafes en vous déplaçant vers l'avant. Vous risquez de perdre pied si vous posez les agrafes en vous déplaçant à reculons. Lorsque vous posez des agrafes sur une surface verticale, faites-le du haut vers le bas. De cette façon, le travail d'agrafage sera moins exigeant physiquement.
3. L'agrafe risque de se plier ou l'outil de se bloquer si vous posez une agrafe par inadvertance dans un nœud ou sur une autre agrafe. L'agrafe risque alors d'être projetée et de frapper quelqu'un, ou bien l'outil lui-même risque de réagir de manière dangereuse. Choisissez l'emplacement des agrafes avec soin.
4. N'abandonnez pas pour une période prolongée un outil chargé ou un compresseur d'air sous pression exposé au soleil à l'extérieur. Assurez-vous de toujours déposer l'outil en un endroit où la poussière, le sable, les copeaux et autres corps étrangers ne risquent pas d'y pénétrer.
5. Ne pointez jamais la sortie d'éjection vers une personne se trouvant à proximité. Gardez les mains et les pieds à l'écart de la zone de la sortie d'éjection.
6. Pour transporter l'outil ou le donner à quelqu'un alors que le tuyau d'air est raccordé, ne posez pas le doigt sur la gâchette. Le déclenchement accidentel de l'outil peut être extrêmement dangereux.
7. Manipulez l'outil prudemment. La pression élevée à l'intérieur de l'outil représente un danger si une fissure est provoquée par une manipulation brusque (si vous échappez ou heurtez l'outil). Ne tentez jamais de tailler ou de graver une inscription sur l'outil.
8. Cessez immédiatement l'agrafage si vous notez une anomalie ou un fonctionnement inhabituel de l'outil.
9. Déconnectez toujours le tuyau d'air et retirez toutes les agrafes dans les cas suivants :

- Lorsque l'outil est laissé sans surveillance. - Avant d'effectuer tout travail d'entretien ou de réparation sur l'outil. - Avant de réparer un blocage. - Avant de déplacer l'outil vers un autre lieu.

1. Procédez au nettoyage et à l'entretien de l'outil une fois le travail terminé. Maintenez l'outil en

excellente condition. Lubrifiez les pièces mobiles pour éviter qu'elles ne rouillent et pour limiter l'usure entraînée par la friction. Retirez toute poussière déposée sur les pièces.

1. Ne modifiez pas l'outil sans l'autorisation de Makita.
2. N'essayez pas de maintenir en position forcée la gâchette ou l'élément de contact avec un bout de ruban adhésif ou de fil. Il y a risque de décès ou de blessure grave.
3. Vérifiez toujours l'élément de contact en suivant les instructions de ce manuel. Des agrafes risquent d'être projetées par accident si le mécanisme de sécurité ne fonctionne pas correctement.
4. Confiez régulièrement l'outil à e agréé Makita pour une inspection.
5. Pour maintenir la SÉCURITÉ et la FIABILITÉ de l'outil, son entretien et sa réparation doivent être effectués dans é Makita, exclusivement avec des pièces de rechange Makita.

Avertissement :

Une MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du présent manuel d'instructions peuvent entraîner de graves blessures.

Symboles

USD501-1

Les symboles utilisés pour l'outil sont indiqués ci-dessous.

Veuillez lire les étiquettes et le manuel, en vous assurant d'en avoir bien compris le contenu.

L'utilisateur et toute personne présente dans la zone de travail doit porter des lunettes de sécurité avec protecteurs latéraux.

Pour éviter le déclenchement accidentel de l'outil, ne placez pas les doigts près de la gâchette lorsque vous n'êtes pas en train de clouer.

Sélection du compresseur

007309

007314

Le compresseur d'air doit répondre aux exigences de la norme ANSI B19.3.

Sélectionnez un compresseur dont la pression et la sortie d'air assureront un bon rapport coût/rendement. Le graphique présente la relation entre la fréquence d'agrafage, la pression applicable et la sortie d'air du compresseur.

Ainsi, par exemple, pour fixer environ 60 agrafes par minute avec une pression de 100 PSIG (6,8 bar), il faudra un compresseur dont la sortie d'air est supérieure à 3 pi³/minute.

Un régulateur de pression doit être utilisé si la pression d'air fournie dépasse la capacité nominale de l'outil. Autrement, l'utilisateur et les personnes présentes courent un risque de blessure grave.

Sélection du tuyau d'air

Pour assurer un travail d'agrafage continu et efficace, le tuyau d'air utilisé doit être le plus gros et le plus court possible. Avec une pression d'air de 70 PSIG (4.9 bar), un tuyau d'air d'un diamètre interne supérieur à 8.5 mm (5/16") et d'une longueur inférieure à 20 m (6.6 pi) est recommandé lorsque l'intervalle entre chaque agrafage est de 0.5 seconde. Les tuyaux d'alimentation en air auront une pression de travail nominale d'au moins 150 PSIG (10 bar) ou de 150 % de la pression maximale produite dans le système, la plus grande de ces valeurs étant adoptée.

Attention :

• Une faible pression d'air du compresseur, ou un tuyau d'air trop long ou de diamètre trop petit pour la fréquence d'agrafage, peut entraîner une diminution de la capacité d'entraînement de l'outil.

Lubrification

Pour assurer un rendement optimal, installez un dispositif d'air (réservoir d'huile, régulateur, filtre à air) le plus près possible de l'outil. Réglez le réservoir d'huile de façon à ce qu'une goutte d'huile soit fournie toutes les 50 agrafes.

Si vous n'utilisez pas de chambre à air, graissez l'outil en versant deux (2) ou trois (3) gouttes d'huile pour outil pneumatique dans le raccord à air. Cette opération doit être effectuée avant et après l'utilisation. Pour assurer une lubrification adéquate, il faut faire déclencher l'outil à quelques reprises après l'insertion de l'huile pour outil pneumatique.

Attention :

• Débranchez le tuyau avant de régler ou de vérifier le fonctionnement de l'outil.

Réglage de la profondeur d'agrafage

1. Plaque de réglage de profondeur
2. Clé hexagonale

Pour régler la profondeur d'agrafage, desserrez le boulon au moyen de la clé hexagonale fournie avec l'outil puis e profondeur vers le haut ou le bas.

Si les agrafes ne s'enfoncent pas assez profondément, faites glisser la plaque de réglage dans le sens de la flèche, tel qu'indiqué sur la figure.

007202

Si les agrafes s'enfoncent trop profondément, faites glisser la plaque de réglage dans le sens de la flèche, tel qu'indiqué sur la figure.

La profondeur est réglable de 5 mm au maximum. Serrez le boulon fermement sur la bonne position après le réglage.

Attention :

• Déconnectez toujours le tuyau avant d'effectuer tout travail sur l'outil.

Crocket

1. Crochet
2. Vis

Attention :

• Débranchez toujours le tuyau de l'outil.
• Ne suspendez jamais l'outil dans un endroit très élevé ou sur une surface qui risque d'être instable.

Le crochet est pratique pour suspendre l'outil temporairement.

Fixez le crochet sur l'outil à l'aide de la vis fournie, en utilisant un des deux orifices du crochet, tel qu'indiqué sur la figure.

Attention :

• Déconnectez toujours le tuyau avant de charger l'outil.
• N'utilisez ni agrafes déformées ni bandes d'agrafes. Utilisez uniquement les agrafes spécifiées dans ce manuel d'instructions. Autrement, l'alimentation en agrafes risque d'être affectée.
• Ramenez toujours le levier lentement et doucement tout en le tenant d'une main.

Sélectionnez des agrafes adaptées pour le travail à effectuer. Assurez-vous que le tuyau est déconnecté de l'outil.

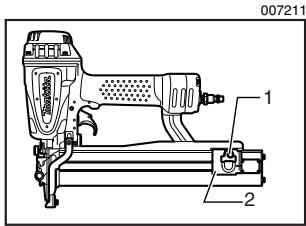

1. Tirez le poussoir vers l'arrière du magasin et accrochez la rainure du poussoir sur la broche de blocage.

1. Broche de blocage
2. Poussoir
3. s pouvez charger deux bandes d'agrafes.

1. Enclenchez légèrement la broche de blocage et tirez sur le levier pour le décrocher.

Avec la broche de blocage enfoncée, remettez lentement et doucement le pouvoir sur sa position initiale.

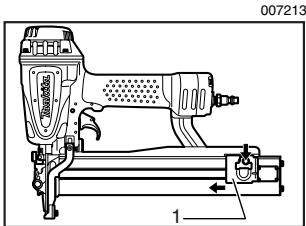

Maintenez le poussoir enfoncé jusqu'à ce qu'il soit verrouillé.

1. Poussoir

Raccordement du tuyau d'air

1. Raccord à air
2. Douille à air

Glissez la douille du tuyau d'air dans le raccord à air de l'agrafeuse. Assurez-vous que la douille est fermement verrouillée en place après l'avoir installée sur le raccord d'air. Un raccord pour tuyau doit être installé sur ou près de l'outil de sorte que le réservoir de pression se vide lors de la déconnexion du raccord d'alimentation en air.

Attention :

Assurez-vous que tous les dispositifs de sécurité sont en état de fonctionner avant d'utiliser l'outil. Vous pouvez aussi appuyer d'abord sur la gâchette puis placer l'élément de contact contre la pièce.

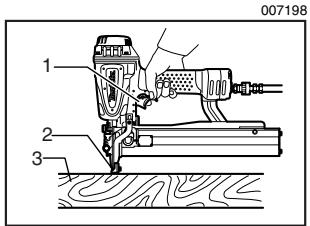

1. Gachette
2. Élément de contact
3. Piece

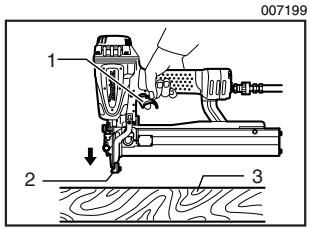

1. Gachette
2. Élément de contact
3. Piece
4. Pour agrafer, vous pouvez soit placer l'élé èce et appuyer sur la gâchette,

La méthode no 1 est pour l'agrafage continu.

La méthode no 2 est pour l'agrafage intermittent, lorsque vous désirez agrafer soigneusement avec une grande précision.

Attention :

• Toutefois, lorsque l'outil est réglé en mode "Agrafage intermittent" AVEC LA GÂCHETTE MAINTENUE À MI-COURSE, un agrafage inattendu risque de se produire si vous laissez l'élément de contact toucher à nouveau la pièce ou toute autre surface sous l'effet du mouvement de recul.

Pour éviter tout agrafage inattendu, procédez comme suit :

A. N'appliquez pas une force excessive en plaçant l'élément de contact contre la pièce. B. Appuyez à fond sur la gâchette et gardez-la ainsi pendant 1 ou 2 secondes après l'agrafage.

Pour la méthode n°2, la gâchette à bande séquentielle en option (pièce d'agrafage simple) est utilisée. Remplacez la pièce de gâchette par cette dernière.

007207 1. Couvercle de sortie

L'orientation de la sortie d'air peut être modifiée en tournant manuellement le couvercle de sortie.

Avertissement :

• Déconnectez toujours le tuyau avant de retirer les agrafes.

Retirez les agrafes du magasin.

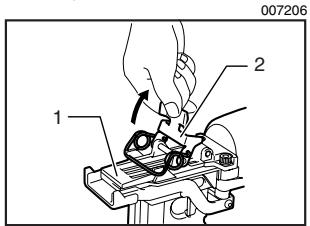

Soulevez manuellement le verrou qui se trouve sur le dessus du guide d'entraînement.

007203

1. Guide d'entretien
2. Verrou

Si vous n'arrivez pas à soulever le verrou manuellement, insérez un tournevis à fente dans l'interstice qui se trouve entre le verrou et la porte, et forcez le verrou vers le haut.

007204

1. Tournevis pour vis à tête fraisée
2. Verrou
3. Porte

Ouvrez la porte et retirez les agrafes.

1. Porte

Posez le ressort du verrou sur les deux crochets du guide d'entraînement et remettez-le en position initiale en appuyant dessus.

1. Guide d'entraînement
2. Verrou

007310

Si vous prévoyez que l'outil restera inutilisé pendant une période prolongée, lubrifiez-le avec de l'huile à outil pneumatique et rangez-le dans un endroit sûr. Évitez de l'exposer directement aux rayons du soleil et/ou de le laisser dans un environnement humide ou chaud.

Attention :

• Si le bout du dispositif d'entraînement des agrafes est usé, les agrafes auront tendance à se coincer et à ne pas pénétrer profondément dans la pièce. Le cas échéant, faites-le réparer dans une usine ou un centre de service agréé Makita.

Attention :

• Déconnectez toujours le tuyau avant d'effectuer tout travail d'inspection ou d'entretien sur l'outil.

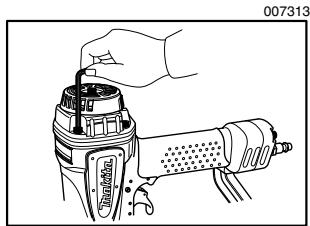

Entretien de l'agrafeuse

Avant d'utiliser l'outil, assurez-vous qu'il est en bon état et qu'aucune de ses vis n'est desserrée. Le cas échéant, serrez les vis.

Avec l'outil débranché, inspectez-le quotidiennement pour vous assurer que l'élément de contact et la gâchette se déplacent librement. N'utilisez pas l'outil si l'élément de contact ou la gâchette se coince.

007312

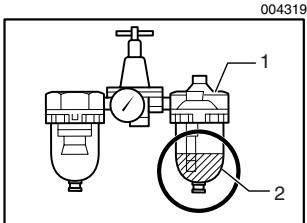

Entretien du compresseur, de la chambre à air et du tuyau d'air

1. Robinet de vidange

1. Filtre à air

Après l'utilisation, videz toujours le réservoir du compresseur et le filtre à air. L'outil risque de mal fonctionner ou de tomber en panne si l'humidité y pénètre.

Vérifiez régulièrement le réservoir d'huile pour vous assurer qu'il contient assez d'huile pour outil pneumatique. Les joints toriques s'useront rapidement s'ils ne sont pas toujours bien graissés.

1. Réservoir d'huile
2. Huile à outil pneumatique

Gardez le tuyau d'air à l'écart de la chaleur (plus de 60°C ou 140°F) et des produits chimiques (diluant, acides puissants, substances alcalines). Il faut également faire courir le tuyau à l'écart des obstacles où il risquerait de se coincer pendant l'utilisation de l'outil. Les tuyaux doivent également être placés à l'écart des bords tranchants et de toute surface pouvant entraîner l'endommagement ou l'abrasion du tuyau.

004320

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

• Agrafes, tuyau d'air, lunettes de sécurité.

EN0006-1

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériau pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque survient au cours de cette période d'un an, veuillez retourner l'outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériau est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où :

des réparations ont été effectuées ou tentées par un tiers ; des réparations s'imposent suite à une usure normale ; l'outil a été malmené, mal utilisé ou mal entretenu ; l'outil a subi des modifications.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRES LA PÉRIODE

QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET “ADÉQUATION À UN USAGE PARTICULIER”, APRÈS LA PÉRIODE D'UN AN COUVERTE PAR CETTE GARANTIE.

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.
