5007NFA - Scie circulaire MAKITA - Notice d'utilisation et mode d'emploi gratuit

Intitulé	Description
Type de produit	Scie circulaire
Caractéristiques techniques principales	Scie circulaire à moteur puissant, adaptée pour les coupes de précision dans divers matériaux.
Alimentation électrique	230 V
Dimensions approximatives	Longueur : 36 cm, Largeur : 25 cm, Hauteur : 25 cm
Poids	4,5 kg
Type de lame	Lame de 190 mm de diamètre
Vitesse à vide	5 800 tr/min
Profondeur de coupe maximale	65 mm à 90°
Fonctions principales	Coupes droites, coupes en biais, ajustement de la profondeur de coupe.
Entretien et nettoyage	Nettoyage régulier des orifices d'aération et de la lame, vérification des câbles électriques.
Pièces détachées et réparabilité	Disponibilité de pièces de rechange, facilité de démontage pour réparations.
Sécurité	Protection contre les surcharges, interrupteur de sécurité, guide de coupe pour éviter les accidents.
Informations générales	Idéale pour les professionnels et les bricoleurs, garantie de 3 ans, poids léger pour une manipulation aisée.

FOIRE AUX QUESTIONS - 5007NFA MAKITA

Comment puis-je changer la lame de ma scie MAKITA 5007NFA ?

Pour changer la lame, débranchez l'outil, puis utilisez la clé fournie pour desserrer le boulon de la lame. Retirez la lame usagée et remplacez-la par la nouvelle, en vous assurant qu'elle est correctement orientée. Serrez le boulon et rebranchez l'outil.

Quel type de lame dois-je utiliser avec la scie MAKITA 5007NFA ?

La scie MAKITA 5007NFA est compatible avec des lames de 190 mm de diamètre avec un alésage de 20 mm. Assurez-vous de choisir une lame appropriée pour le matériau que vous coupez.

Comment régler la profondeur de coupe de la scie MAKITA 5007NFA ?

Pour régler la profondeur de coupe, déverrouillez le levier de profondeur situé sur le côté de la scie. Ajustez la base de la scie à la profondeur désirée, puis resserrez le levier pour le maintenir en place.

Que faire si la scie ne démarre pas ?

Vérifiez d'abord que l'outil est correctement branché et que la prise fonctionne. Ensuite, inspectez le câble d'alimentation pour des dommages. Si tout semble en ordre, il peut être nécessaire de consulter un professionnel pour un diagnostic plus approfondi.

Comment nettoyer ma scie MAKITA 5007NFA ?

Débranchez l'outil avant de le nettoyer. Utilisez un chiffon doux et sec pour enlever la poussière et les débris. Évitez d'utiliser des liquides. Vérifiez également que les évents de ventilation ne sont pas obstrués.

Quelle est la garantie de la scie MAKITA 5007NFA ?

La scie MAKITA 5007NFA est généralement livrée avec une garantie de 1 à 3 ans, selon le distributeur et le pays. Veuillez consulter le manuel d'utilisation ou le site Web de MAKITA pour les détails spécifiques à votre région.

Comment puis-je obtenir des pièces de rechange pour ma scie MAKITA 5007NFA ?

Vous pouvez obtenir des pièces de rechange auprès des revendeurs agréés MAKITA, sur leur site Web, ou en contactant le service client de MAKITA. Assurez-vous d'avoir le modèle et le numéro de série de votre scie à portée de main.

La scie MAKITA 5007NFA est-elle adaptée aux débutants ?

Oui, la scie MAKITA 5007NFA est conçue pour être utilisée aussi bien par des professionnels que par des amateurs. Cependant, il est recommandé de suivre une formation appropriée et de lire le manuel d'utilisation avant de l'utiliser.

MODE D'EMPLOI 5007NFA MAKITA

Pour votre propre sécurité, prière de lire attentivement avant l'utilisation. GARDER CES INSTRUCTIONS POUR RÉFÉRENCE ULTÉRIEURE.

Modèle		5007N/5007NF/5007NFA
Diamètre de la lame		185 mm (7-1/4")
Profondeur de coupe max.	à 0°	63.5 mm (2-1/2")
	à 45°	45 mm (1-3/4")
	à 56°	35 mm (1-3/8")
Vitesse à vide (T/MIN)		5,800/min
Longueur totale		317 mm (12-1/2")
Poids net		5,0 kg (11 lbs)

• Étant donné l'évolution constante de notre programme de recherche et de développement, les spécifications contenues dans ce manuel sont sujettes à modification sans préavis. Note : Les spécifications peuvent varier suivant les pays.

GEA008-1

Consignes de sécurité générales pour outils électriques

MISE EN GARDE : Veuillez lire de sécurité et toutes les instructions. L'ignorance des mises en garde et des instructions comporte un risque de choc électrique, d'incendie et/ou de blessure grave.

Conservez toutes les mises en garde et instructions pour référence future.

Le terme « outil électrique » qui figure dans les avertissements fait référence à un outil électrique branché sur une prise de courant (par un cordon d'alimentation) ou alimenté par batterie (sans fil).

Sécurité de la zone de travail

1. Maintenez la zone de travail propre et bien éclairée. Les zones de travail encombrées ou sombres ouvrent grande la porte aux accidents.
2. N'utilisez pas les outils électriques dans les atmosphères explosives, par exemple en présence de liquides, gaz ou poussières inflammables. Les outils électriques produisent des étincelles au contact desquelles la poussière ou les vapeurs peuvent s'enflammer.
3. Assurez-vous qu'aucun enfant ou curieux ne s'approche pendant que vous utilisez un outil électrique. Vous risquez de perdre la maîtrise de l'outil si votre attention est détournée.

Sécurité en matière d'électricité

1. Les fiches d'outil électrique sont conçues pour s'adapter parfaitement aux prises de courant. Ne modifiez jamais la fiche d'aucune façon que ce soit. N'utilisez aucun adaptateur de prise sur les outils électriques avec mise à la terre. En ne modifiant pas les

En ne modifiant pas les fiches et en les insérant dans des prises de courant pour lesquelles elles ont été conçues, vous réduirez les risques de choc électrique.

1. Évitez tout contact corporel avec les surfaces mises à la terre, telles que les tuyaux, radiateurs, cuisinières et réfrigérateurs. Le risque de choc électrique est plus élevé si votre corps se trouve mis à la terre.
2. N'exposez pas les outils électriques à la pluie ou à l'eau. La présence d'eau dans un outil électrique augmente le risque de choc électrique.
3. Ne maltraitez pas le cordon. N'utilisez jamais le cordon pour transporter, tirer ou débrancher l'outil électrique. Maintenez le cordon à l'écart des sources de chaleur, de l'huile, des objets à bords tranchants et des pièces en mouvement. Le risque de choc électrique est plus élevé lorsque les cordons sont endommagés ou enchevêtrés.
4. Lorsque vous utilisez un outil électrique à l'extérieur, utilisez un cordon prolongateur prévu à cette fin. Les risques de choc électrique sont moindres lorsqu'un cordon conçu pour l'extérieur est utilisé.
5. Si vous devez utiliser un outil électrique dans un endroit humide, utilisez une source d'alimentation protégée par un disjoncteur de fuite à la terre. L'utilisation d'un disjoncteur de fuite à la terre réduit le risque de choc électrique.

Sécurité personnelle

1. êtes fatigué ou si vous avez pris une drogue, de l'alcool ou un médicament. Un moment d'inattention pendant l'utilisation d'un outil électrique peut entraîner une grave blessure.
2. Portez des dispositifs de protection personnelle. Portez toujours un protecteur pour la vue. Les risques de blessure seront moins élevés si vous utilisez
3. Évitez les démarrages accidentels. Assurez-vous que l'interrupteur est en position d'arrêt avant de brancher l'outil et/ou d'insérer la batterie, ainsi qu'avant de saisir ou de transporter l'outil. Vous ouvrez la porte aux accidents si vous transportez les outils électriques avec le doigt sur l'interrupteur ou si vous laissez l'interrupteur en position de marche avant de
4. Retirez toute clé de réglage ou de serrage avant de Toute clé laissée en place sur une pièce rotative de l'outil électrique peut entraîner une blessure.
5. Maintenez une bonne position. Assurez-vous d'une bonne prise au sol et d'une bonne position d'équilibre en tout temps. Cela vous permettra d'avoir une meilleure maîtrise de l'outil dans les situations imprévues.
6. Portez des vêtements adéquats. Ne portez ni vêtements amples ni bijoux. Vous devez maintenir les cheveux, les vêtements et les gants à l'écart des pièces en mouvement. Les pièces en mouvement peuvent happer les vêtements amples, les bijoux et les cheveux longs.
7. Si des accessoires sont fournis pour raccorder un appareil d'aspiration et de collecte de la poussière, assurez-vous qu'ils sont correctement raccordés et qu'ils sont utilisés de manière adéquate. L'utilisation d'un appareil d'aspiration permet de réduire les risques liés à la présence de poussière dans l'air.

Utilisation et entretien des outils électriques

1. Ne forcez pas l'outil électrique. Utilisez l'outil électrique adapté suivant le type de travail à effectuer. Si vous utilisez l'outil électrique adapté et respectez le régime pour lequel il a été conçu, il effectuera un travail de meilleure qualité et de façon plus sécuritaire.
2. N'utilisez pas l'outil électrique s'il n'est pas possible de mettre sa gâchette en position de marche et d'arrêt. Un outil électrique dont l'interrupteur est défectueux représente un danger et doit être réparé.
3. Débranchez la fiche de la source d'alimentation et/ou retirez le bloc-piles de l'outil électrique avant d'effectuer tout réglage, de changer un accessoire ou de ranger l'outil électrique. De telles mesures préventives

réduisent les risques de démarrage accidentel de l'outil électrique.

1. Après l'utilisation d'un outil électrique, rangez-le hors de portée des enfants et ne laissez aucune personne l'utiliser si elle n'est pas familiarisée avec l'outil électrique ou les présentes instructions d'utilisation. Les outils électriques représentent un danger entre les mains de personnes qui n'en connaissent pas le mode d'utilisation.
2. Veillez à l'entretien des outils électriques. Assurez-vous que les pièces mobiles ne sont pas désalignées ou coincées, qu'aucune pièce n'est cassée et que l'outil électrique n'a subi aucun dommage affectant son bon fonctionnement. Le cas échéant, faites réparer l'outil électrique avant de l'utiliser. De nombreux accidents sont causés par des outils électriques mal entretenus.
3. Maintenez les outils tranchants bien aiguisés et propres. Un outil tranchant dont l'entretien est effectué correctement et dont les bords sont bien aiguisés risquera moins de se coincer et sera plus facile à maîtriser.
4. Utilisez l'outil électrique, ses accessoires, ses embouts, etc., en respectant les présentes instructions, en tenant compte des conditions de travail et du type de travail à effectuer. L'utilisation d'un outil électrique à des fins autres que celles prévues peut entraîner une situation dangereuse.

Service

1. Faites réparer votre outil électrique par un réparateur qualifié qui utilise des pièces de rechange identiques aux pièces d'origine. La maintenance et la sécurité de l'outil électrique seront ainsi assurées.
2. Suivez les instructions de lubrification et de changement des accessoires.
3. Maintenez les poignées de l'outil sèches, propres et exemptes d'huile ou de graisse.

UTILISEZ UN CORDON PROLONGATEUR APPROPRIÉ. Assurez-vous que votre cordon prolongateur est en bonne condition. Lorsque vous utilisez un cordon prolongateur, assurez-vous qu'il est assez robuste pour transporter le courant exigé par le produit. Un cordon qui est trop petit entraînera une baisse de tension, ce qui causera une perte d'énergie et un surchauffement. Le tableau 1 indique la dimension de cordon à utiliser, en fonction de la longueur du cordon et de l'intensité nominale figurant sur la plaque signalétique. En cas de doute, utilisez un cordon plus robuste. Plus le nombre de calibre est bas, plus le cordon est robuste.

Tableau 1. Gabarit minimum du cordon

Intensité nominale		Volts	Longueur totale du cordon en pieds
		120 V	25 pi	50 pi	100 pi	150 pi
Plus de	Pas plus de	Calibre américain des fils
0	6		18	16	16	14
6	10		18	16	14	12
10	12		16	16	14	12
12	16		14	12	Non recommendé

000173

GEB013-1

Règles de sécurité particulières

NE VOUS LAISSEZ PAS tromper (au fil d'une utilisation répétée) par un sentiment d'aisance ou de familiarité avec le produit, au point de négliger le respect rigoureux des consignes de sécurité qui concernent la scie circulaire. Si vous n'utilisez pas cet outil électrique de façon sûre et adaptée, vous courez un risque de blessure grave. DANGER :

1. Gardez les mains à l'écart de la zone de coupe et de la lame. Gardez la deuxième main sur la poignée auxiliaire ou sur le boîtier du moteur. Vous ne risquerez pas de coupure aux mains si vous saisissez la scie à deux mains.
2. N'étendez pas la main sous la pièce. Le protecteur ne peut pas vous protéger contre la lame sous la pièce. N'essayez pas de retirer le matériau coupé pendant que la lame tourne. ATTENTION : La lame continue de tourner après la mise hors tension de l'outil. Attendez l'arrêt complet de la lame avant de saisir le matériau coupé.
3. Ajustez la profondeur de coupe en fonction de l'épaisseur de la pièce. La partie de la lame visible sous la pièce doit être inférieure à une dent de lame complète.
4. Ne tenez jamais la pièce à couper dans vos mains ou appuyée contre une jambe. Immobilisez la pièce contre une surface de travail stable. Il est important que la pièce à couper soit soutenue pour minimiser l'exposition du corps, le pincement de la lame ou la perte de maîtrise.

000157

1. Saisissez l'outil électrique par ses surfaces de prise isolées pour effectuer un travail au cours duquel l'outil tranchant risque d'entrer en contact avec des fils cachés ou avec le cordon de l'outil. Le contact avec un fil sous tension mettra également les parties métalliques exposées de l'outil électrique sous tension, causant ainsi un choc électrique chez l'utilisateur.
2. Pour effectuer un sciage en long, utilisez toujours un garde parallèle ou un guide de coupe rectiligne. Cela permet une plus grande précision de coupe et réduit les risques de pincement de la lame.
3. Employez toujours une lame de diamètre approprié et dont le trou central est de forme correcte (angulaire ou ronde). Une lame dont le trou ne correspond pas à la forme du moyeu de fixation de la scie risque de tourner de façon excentrique et de vous faire perdre la maîtrise de l'outil.
4. N'utilisez jamais de rondelles ou de boulons endommagés ou inadéquats pour fixer la lame. Les rondelles et le boulon ont été conçus spécialement pour votre scie, afin d'assurer un fonctionnement optimal et un travail sécuritaire.
5. Causes des reculs et mesures préventives à prendre :

Le recul est une réaction soudaine survenant lorsque la lame, coincée, pincée ou mal alignée, devient incontrôlable, se soulève hors de la pièce et se dirige vers l'utilisateur. Lorsque la lame se trouve coincée ou pincée par le trait de scie qui se referme sur elle, elle se bloque et une réaction du moteur entraîne alors l'outil rapidement vers l'utilisateur. Si la lame se tord ou se désaligne par rapport à la ligne de coupe, les dents arrière risquent de s'enfoncer dans la surface du bois et la lame de quitter le trait de scie en reculant brusquement vers l'utilisateur.

Le recul est le résultat d'une utilisation inadéquate de la scie et/ou de procédures ou conditions d'utilisation incorrectes ; on peut l'éviter en prenant des précautions adéquates, indiquées ci-dessous.

• Maintenez une prise ferme à deux mains sur la scie, et placez vos bras de manière à pouvoir résister à la force exercée lors des reculs. Posez votre corps d'un côté ou de l'autre de la lame, jamais dans sa ligne de coupe. Un recul peut faire sauter la scie vers l'arrière, mais l'utilisateur pourrait maîtriser la force exercée par ce recul s'il prend les précautions nécessaires. Lorsque la lame se coince ou lorsque vous interrompez la coupe pour une raison quelconque, relâchez la gâchette et gardez la scie immobile dans le matériau jusqu'à ce que la lame s'arrête parfaitement. N'essayez jamais de retirer la scie de la pièce ou de faire reculer la scie pendant que la lame tourne, autrement il y a risque de choc ou de recul. Identifiez la cause du coincement de la lame et prenez les mesures correctives pour éliminer le problème. Avant de faire redémarrer la scie dans la pièce, centrez la lame dans le trait de scie et assurez-vous que les dents de la lame ne mordent pas déjà dans le matériau. Si la lame est coincée, elle risque de remonter dans le trait de scie ou de causer un recul au moment du redémarrage de la scie.
• Les grands panneaux doivent être soutenus p recul causé par le coincement de la lame. Les grands panneaux ont tendance à s'affaisser sous leur propre poids. Des supports doivent être installés sous le panneau, des deux côtés, près de la ligne de coupe et près du bord du panneau.

P coincement de la lame et les chocs en retour, lorsqu'il est nécessaire que la scie soit déposée sur la pièce

Pendant la coupe, elle doit l'être sur la partie la plus grande de la pièce, non sur la plus petite, qui se détachera.

Pour éviter la rétroaction, supporter la planche ou le panneau près de la ligne de coupe.

000154

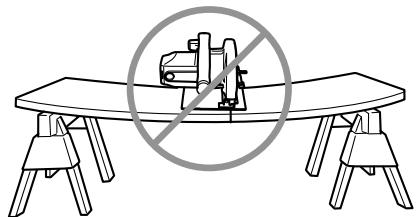

Ne pas supporter la planche ou le panneau de façon éloignée de la ligne de coupe.

000156

N'utilisez pas de lames émoussées ou endommagées. Les lames mal affûtées ou mal positionnées produisent un trait de scie étroit, ce qui entraîne une friction excessive, des pincements de lame et des reculs. Maintenez la lame bien affûtée et propre. La colle et les copeaux de bois qui se solidifient sur les lames ralentissent la scie et accroissent les risques de choc et de retour. Pour nettoyer la lame, retirez-la d'abord de l'outil, puis utilisez un décapant, de l'eau chaude ou du kérosène pour retirer la colle et les copeaux. N'utilisez jamais d'essence. - Avant d'effectuer la coupe, les leviers de verrouillage de la profondeur de coupe et de la coupe en biseau doivent être fermement serrés. Il y a risque de pincement et de recul si les réglages de la lame se modifient pendant la coupe. - Faites preuve d'une grande prudence lorsque vous effectuez une « coupe en plongée » dans un mur ou toute autre surface « aveugle ». La lame peut accrocher

des objets cachés en dépassant de l'autre côté de la surface, entraînant un recul. Pour les coupes en plongée, rétractez le protecteur inférieur à l'aide de la poignée de rappel.

Tenez TOUJOURS l'outil fermement à deux mains. Ne placez JAMAIS vos mains ou vos doigts derrière la scie. En cas de recul, la scie pourrait alors bondir vers votre main et causer une blessure grave.

000194

• Ne forcez jamais la scie. Cela pourrait provoquer des coupes inégales ou une perte de précision, voir un choc en retour.
• Ne forcez jamais la scie. Cela pourrait provoquer des coupes inégales ou une perte de précision, voir un recul.
• lâchée par accident. Soulevez le protecteur inférieur à l'aide de la poignée de rappel et assurez-vous qu'il se déplace librement et n'entre pas en contact avec la lame ou toute autre partie de la scie, quel que soit l'angle ou la profondeur de coupe.

Pour vérifier le bon , ouvrez-le manuellement et relâchez-le pour voir s'il se referme. Assurez-vous aussi que la poignée de rappel ne touche pas le carter de l'outil. Une lame exposée est TRÈS DANGEREUSE et peut causer des blessures graves.

1. Vérifiez le fonctionnement du ressort du protecteur inférieur. Le protecteur et le ressort doivent être réparés avant l'utilisation s'ils ne fonctionnent pas correctement. Le peut être ralenti par des piè

ralenti par des pièces endommagées, des dépôts collants ou l'accumulation de débris.

1. Le protecteur inférieur doit être rétracté manuellement uniquement lors des coupes spéciales, telles que les coupes en plongée et les coupes composées. Soulevez à l'aide de la poignée de rappel et libérez-le dès que la lame entre en contact avec le matériau. Pour tout autre type de coupe, il faut laisser fonctionner de lui-même.
2. Avant de déposer la scie sur l'établi ou le plancher, assurez-vous que recouvre la lame. Sans protection et en roue libre, la scie reculera en coupant tout sur son passage. N'oubliez pas qu'il faut un certain temps avant que la lame ne cesse de tourner une fois l'interrupteur relâché. Avant de déposer l'outil une fois la coupe terminée, assurez-vous que recouvre la lame et que celle-ci a complètement cessé de tourner.
3. Redoublez de prudence lorsque vous coupez du bois humide, du bois traité sous pression ou du bois qui contient des nœuds. Ajustez la vitesse de coupe de telle sorte que l'outil continue d'avancer en douceur, sans que la vitesse de la lame ne diminue.
4. Prenez garde aux clous lors de la coupe. Avant la coupe, vérifiez la présence de clous dans le bois et retirez-les le cas échéant.
5. Placez la base de la scie sur la partie de la pièce qui est solidement soutenue, non sur celle qui tombera une fois la coupe terminée. À titre d'exemples, la Fig. 1 illustre la BONNE façon de couper l'extrémité d'une planche, tandis que la Fig. 2 illustre la MAUVAISE façon de procéder. Si la pièce est courte ou petite, installez-la dans un dispositif de serrage. N'ESSAYEZ PAS DE TENIR LES COURTES PIÈCES UNIQUEMENT AVEC LA MAIN !

Fig. 1 000147

000150

1. Ne tentez jamais de scier en plaçant la scie la tête en bas dans un étau. Cela est très dangereux et peut entraîner de graves accidents.

000029

1. Certains matériaux contiennent des produits chimiques qui peuvent être toxiques. Prenez les précautions nécessaires pour éviter l'inhalation de ces poussières ou leur contact avec la peau. Conformez-vous aux consignes de sécurité du fournisseur du matériau.
2. N'appliquez jamais une pression latérale sur la lame pour l'arrêter.
3. Utilisez toujours les lames recommandées dans ce manuel. N'utilisez aucune meule abrasive.
4. Portez un masque antipoussières et des protections d'oreilles lorsque vous utilisez l'outil.

Avertissement :

Une MAUVAISE UTILISATION de l'outil ou l'ignorance des consignes de sécurité du présent

manuel d'instructions peuvent entraîner de graves blessures.

USD201-2

Symboles

Les symboles utilisés pour l'appareil sont indiqués ci-dessous.

v volts

Hz hertz

courant alternatif

vitesse à vide

.../min tours ou alternances par minute r/min

Attention :

Assurez-vous toujours que l'outil est hors tension et débranché avant de l'ajuster ou de vérifier son fonctionnement.

Réglage de la profondeur de coupe

008672

1. Levier
2. Guide de profondeur

Attention :

• Après avoir ajusté la profondeur de coupe, serrez toujours fermement le levier.

Desserrez le levier du guide de profondeur puis déplacez la base vers le haut ou le bas. À ésirée, fixez la base en serrant le levier.

Pour obtenir des coupes plus propres et sans danger, réglez e sorte que pas plus d'une dent de lame ne dépasse sous la pièce.

L'utilisation d'une profondeur de coupe adéquate aide à réduire les risques de chocs en retour dangereux qui peuvent causer des blessures.

Coupe en biseau

008673

1. Levier
2. Butoir positif
3. Flèche du butoir positif

Butoir positif

Tournez le butoir positif de sorte que sa flèche pointe vers l'une des trois positions (22,5°, 45°, 56°). Ensuite, inclinez la base de l'outil jusqu'à ce qu'elle s'arrête et fixez-la à l'aide du levier. Vous obtenez alors un angle identique à celui vers lequel la flèche pointe.

Régler l'angle de coupe en biseau

Desserrez le levier et réglez provisoirement la base de l'outil sur un , puis serrez fermement le levier.

Tournez le butoir positif de sorte que sa flèche pointe sur l'une des trois positions (22.5°, 45°, 56°) égale ou supérieure à l' ésiré.

Desserrez à nouveau le levier, puis inclinez et serrez fermement la base de l'outil sur l'angle désiré.

• Vous pouvez changer la position du butoir positif en desserrant le levier et en inclinant l'angle de coupe en biseau sur une valeur inférieure au numéro de la position de butoir désirée. Lorsque la flèche du butoir positif pointe sur 22.5, l'angle de coupe en biseau est réglable sur une plage de 0 à 22.5° ; lorsqu'elle pointe sur 45, il est réglable sur une plage de 0 à 45° ; et lorsqu'elle pointe sur 56, il est réglable sur une plage de 0 à 56°.

Visée

008674 1. Base

Pour les coupes rectilignes, alignez la position A à l'avant de la base sur la ligne de coupe. Pour les coupes en biseau, alignez la position B sur la ligne de coupe.

Interrupteur

1. Gâchette

Attention :

• Avant de brancher l'util, assurez-vous toujours que la gachette fonctionne correctement et revient en position d'arrêt une fois relâchée.

Pour faire démarrer l'util, appuyez simplement sur la gâchette. Pour l'arrêter, relâchez la gâchette.

Pour le modèle 5007NFA uniquement

Cet outil est équipé d'un frein à lame électrique. Si à plusieurs reprises l'outil ne s'arrête pas rapidement après le relâchement de la gâchette, faites-le réparer dans un centre de service après-vente Makita.

Le mécanisme de frein à lame ne doit pas être utilisé en remplacement du garde inférieur. N'UTILISEZ JAMAIS L'OUTIL LORSQUE LE GARDE INFÉRIEUR NE FONCTIONNE PAS. CELA COMPORTE DES RISQUES DE BLESSURE GRAVE.

Allumer la lampe (pour les modèles 5007NF et 5007NFA)

1. Lampe

Attention :

• Évitez de faire subir des chocs à la lampe. Cela risquerait de l'endommager ou de réduire sa durée de service.
• Évitez de regarder directement le faisceau lumineux ou sa source.

La lampe s'allume lorsque vous branchez l'outil. La lampe demeure allumée jusqu'à ce que vous débranchiez l'outil.

Si la lampe ne s'allume pas, il se peut que le cordon ueux. Si la lampe s'allume mais

que l'outil ne démarre pas même s'il est sous tension, il se peut que les charbons soient usés, ou bien que le moteur ou l'interrupteur

Utilisez un chiffon sec pour essuyer la saleté qui recouvre la lentille de la lampe. Prenez garde de ne pas rayer la lentille de la lampe, pour éviter une diminution de l'éclairage.

Attention :

• Avant d'effectuer toute intervention sur l'outil, assurez-vous toujours qu'il est hors tension et débranché.

Rangement de la clé hexagonale

008677

1. Clé hexagonale
2. Saillie

La clé hexagonale est rangée sur l'outil. Pour retirer la clé hexagonale, tournez-la vers vous et tirez.

Pour installer la clé hexagonale, placez-la sur la poignée et tournez-la jusqu'à ce qu'elle entre en contact avec la partie saillante de la poignée.

Retrait ou pose de la lame

008678

1. Clé hexagonale
2. Verrouillage de l'arbre

Attention :

Assurez-vous que la lame est installée avec les dents orientées vers le haut à l'avant de l'outil. Utilisez exclusivement une clé Makita pour installer ou retirer la lame.

Pour retirer la lame, appuyez sur le blocage de l'arbre de sorte que la lame ne puisse pas tourner, et utilisez la clé hexagonale pour desserrer le boulon hexagonal en tournant dans le sens contraire des aiguilles d'une montre.

montre. Retirez ensuite le boulon hexagonal, le flasque extérieur et la lame.

Pour poser la lame, suivez la procédure de retrait en sens inverse. ASSUREZ-VOUS D'AVOIR FERMEMENT SERRÉ LE BOULON HEXAGONAL, DANS LE SENS DES AIGUILLES D'UNE MONTRE.

008679

Lorsque vous changez la lame, assurez-vous de retirer les sciures de bois accumulées sur les gardes supérieur et inférieur. Même après ce nettoyage, vous devez quand même vérifier le bon fonctionnement du garde inférieur avant chaque utilisation.

Attention :

Assurez-vous de déplacer l'outil doucement vers l'avant, en ligne droite. Le fait de forcer ou de tordre l'outil entraînera une surchauffe du moteur et un dangereux choc en retour, risquant de provoquer une blessure grave.

008680

1. Base
2. Poignée arrête
3. Poignée avant

Tenez l'outil fermement. L'outil est équipé d'une poignée avant et d'une poignée arrière. Utilisez les deux poignées pour assurer la meilleure prise possible sur l'outil. De plus, lorsque la scie est saisie à deux mains, celles-ci ne risquent pas d'être coupées par la lame. Placez la base de l'outil sur la pièce à couper de sorte que la lame n'entre pas en contact avec quoi que ce soit. Mettez ensuite l'outil sous tension et attendez que la lame ait atteint sa pleine vitesse. Faites alors simplement avancer l'outil sur la surface de la pièce, en le maintenant de niveau et en le faisant avancer doucement jusqu'à ce que la coupe soit terminée.

Pour obtenir des coupes nettes, maintenez votre ligne

de coupe bien droite et la vitesse de progression uniforme. Si la lame dévie de la ligne de coupe prévue, ne tentez pas de modifier la course de l'outil pour le forcer à revenir sur la ligne de coupe. Vous risqueriez de plier la lame et de provoquer un dangereux rebond pouvant causer une blessure grave. Relâchez la gâchette, attendez jusqu'à l'arrêt complet de la lame, puis retirez l'outil. Réalignez l'outil sur une nouvelle ligne de coupe, puis poursuivez la coupe. Évitez toute position vous exposant aux copeaux et sciures de bois éjectés par la scie. Portez des lunettes de protection pour réduire les risques de blessure.

Garde parallèle (règle de guidage)

008681

1. Garde parallèle (règle de guidage)

Un garde parallèle pratique vous permet d'effectuer des coupes droites d'une extrême précision. Il suffit simplement de glisser le garde parallèle le long du côté de la pièce en le maintenant en position à l'aide de la vis de serrage située à l'avant de la base. Cela permet également d'effectuer plusieurs coupes d'une largeur uniforme.

Attention :

Assurez-vous toujours que l'outil est hors tension et débranché avant d'y effectuer tout travail d'inspection ou d'entretien.

Réglage de précision pour les coupes à angle droit

Ce réglage est effectué en usine. S'il est déréglé, ajustez la vis de réglage au moyen d'une clé hexagonale, en plaçant la lame à angle droit par rapport à la base avec une règle triangulaire, une équerre de menuisier, etc.

008682

1. Base
2. Vis de réglage

008683

1. Règle triangulaire

Remplacement des charbons

001145

1. Trait de limite d'usure

Retirez et vérifiez régulièrement les charbons. Remplacez-les lorsqu'ils sont usés jusqu'au trait de limite d'usure. Maintenez les charbons propres et en état de glisser aisément dans les porte-charbon. Les deux charbons doivent être remplacés en même temps. N'utilisez que des charbons identiques.

Utilisez un tournevis pour retirer les bouchons de porte-charbon. Enlevez les charbons usés, insérez-en de nouveaux et revissez solidement les bouchons de porte-charbon.

008684

1. Bouchon de porte-charbon
2. Tournevis

Pour le modèle 5007NFA uniquement

Après avoir remplacé les charbons, branchez l'outil et rodez les brosses en faisant fonctionner l'outil à vide pendant environ 10 minutes. Vérifiez ensuite le bon fonctionnement de l'outil, ainsi que l'activation du frein électrique lors du relâchement de la gâchette. Si le frein électrique ne fonctionne pas bien, faites une demande de réparation auprès du centre de service après-vente Makita le plus proche.

Pour maintenir la SÉCURITÉ et la FIABILITÉ du produit, les réparations, tout autre travail d'entretien ou de réglage doivent être effectués dans un centre de service Makita agréé ou un centre de service de l'usine Makita, exclusivement avec des pièces de rechange Makita.

Attention :

• Ces accessoires ou pièces complémentaires sont recommandés pour l'utilisation avec l'outil Makita spécifié dans ce mode d'emploi. L'utilisation de tout autre accessoire ou pièce complémentaire peut comporter un risque de blessure. N'utilisez les accessoires ou pièces qu'aux fins auxquelles ils ont été conçus.

Si vous désirez obtenir plus de détails concernant ces accessoires, veuillez contacter le centre de service après-vente Makita le plus proche.

Lames à dents d'acier et de carbure de tungstène

Combinaison	Lame d'usage général pour effectuer rapidement et en douceur des coupes longitudinales, des coupes en travers et des coupes d'onglet.
Bois traité sous pression et bois humide	Conçues pour la coupe rapède du bois traité sous pression et du bois humide.
Coupe in travers de précision	Pour des coupes propres et sans ponçage dans le sens opposé au grain.

006549

Garde parallèle (règle de guidage) - Clé hexagonale

Politique de garantie

Chaque outil Makita est inspecté rigoureusement et testé avant sa sortie d'usine. Nous garantissons qu'il sera exempt de défaut de fabrication et de vice de matériel pour une période d'UN AN à partir de la date de son achat initial. Si un problème quelconque devait survenir au cours de cette période d'un an, veuillez retourner l'outil COMPLET, port payé, à une usine ou à un centre de service après-vente Makita. Makita réparera l'outil gratuitement (ou le remplacera, à sa discrétion) si un défaut de fabrication ou un vice de matériel est découvert lors de l'inspection.

Cette garantie ne s'applique pas dans les cas où :

des réparations ont été effectuées ou tentées par un tiers ; des réparations s'imposent suite à une usure normale ; l'outil a été malmené, mal utilisé ou mal entretenu ; l'outil a subi des modifications.

POUR TOUT DOMMAGE ACCESSOIRE OU INDIRECT LIÉ À LA VENTE OU À L'UTILISATION DU PRODUIT. CET AVIS DE NON-RESPONSABILITÉ S'APPLIQUE À LA FOIS PENDANT ET APRÈS LA PÉRIODE COUVERTE PAR CETTE GARANTIE.

MAKITA DÉCLINE TOUTE RESPONSABILITÉ QUANT À TOUTE GARANTIE TACITE, INCLUANT LES GARANTIES TACITES DE “QUALITÉ MARCHANDE” ET “D’ADÉQUATION À UN USAGE PARTICULIER”, APRÈS LA PÉRIODE D'UN AN

Cette garantie vous donne des droits spécifiques reconnus par la loi, et possiblement d'autres droits, qui varient d'un État à l'autre. Certains États ne permettant pas l'exclusion ou la limitation des dommages accessoires ou indirects, il se peut que la limitation ou exclusion ci-dessus ne s'applique pas à vous. Certains États ne permettant pas la limitation de la durée d'application d'une garantie tacite, il se peut que la limitation ci-dessus ne s'applique pas à vous.

EN0006-1
