FCMY 120 C XS A KL - Hotte aspirante FRANKE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte décorative de hotte
Marque	Franke
Modèle	FCMY 120 C XS A KL
Largeur	120 cm
Profondeur	Environ 50 cm
Hauteur minimale	Environ 60 cm
Poids net	Environ 22 kg
Alimentation électrique	220-240 V ~ 50/60 Hz
Puissance du moteur	280 W
Nombre de moteurs	2
Débit d'air maximal	Jusqu'à 1200 m³/h
Niveau sonore maximal	Environ 62 dB(A)
Type d'éclairage	LED
Nombre d'éclairages	2
Commandes	Tactiles électroniques
Nombre de vitesses	4 + boost
Filtres à graisse	Métalliques lavables au lave-vaisselle
Filtre à charbon	En option (modèle recirculation)
Fonctions spéciales	Minuterie, arrêt automatique, signal de saturation des filtres
Indice de réparabilité	Élevé (pièces détachées disponibles)

FOIRE AUX QUESTIONS - FCMY 120 C XS A KL FRANKE

Comment installer la hotte Franke FCMY 120 C XS A KL ?

L'installation doit être effectuée par un professionnel qualifié. Respectez les distances minimales : 65 cm au-dessus d'une cuisson électrique, 75 cm pour une cuisson au gaz. Utilisez les fixations fournies et assurez une évacuation d'air conforme.

Quel est l'entretien des filtres à graisse ?

Les filtres à graisse métalliques doivent être nettoyés tous les mois ou dès que le signal de saturation s'allume. Lavez-les au lave-vaisselle à 65°C ou à la main avec du détergent. Séchez-les complètement avant de les remettre.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 à 6 mois, selon la fréquence d'utilisation. Il n'est pas lavable. Suivez le modèle indiqué dans la notice pour commander un filtre compatible.

La hotte fait du bruit, est-ce normal ?

Un léger bruit de ventilation est normal. Cependant, un bruit anormal peut provenir de filtres obstrués, d'une installation instable ou d'un défaut du moteur. Nettoyez les filtres et vérifiez les fixations. Si le bruit persiste, contactez le service après-vente.

Comment passer en mode recirculation ?

Pour utiliser la hotte en recirculation, il faut installer un filtre à charbon actif (non fourni) et éventuellement un kit de recirculation. Consultez la notice pour la procédure spécifique.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique (fusible, disjoncteur) et que la fiche est bien branchée. Contrôlez les commandes tactiles. Si le problème persiste, le moteur ou le tableau de commande peut être défectueux. Faites appel à un réparateur agréé.

La télécommande est-elle incluse ?

Ce modèle ne comporte pas de télécommande. Les commandes sont tactiles sur la hotte elle-même. Certaines fonctions comme la minuterie sont accessibles via les touches.

Quelle est la garantie de la hotte Franke ?

La garantie légale est de 2 ans. Franke propose parfois une extension de garantie sous conditions. Conservez la facture d'achat et la notice pour toute réclamation.

Où trouver des pièces détachées ?

Les pièces détachées (filtres, ampoules, moteur, etc.) sont disponibles auprès du service après-vente Franke ou de revendeurs agréés. Utilisez la référence de votre appareil (FCMY 120 C XS A KL) pour commander.

Comment régler la minuterie ?

Appuyez sur la touche Minuterie (symbole horloge). La hotte s'arrêtera automatiquement après 15 minutes (par défaut). Certains modèles permettent de régler la durée via des touches + et -.

MODE D'EMPLOI FCMY 120 C XS A KL FRANKE

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Conservez toujours ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

⚠️ La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages éventuellement dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimale entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).

Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respectez toutes les normes concernant l'évacuation de l'air.
• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).
• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que

les fumées soient réaspirées dans la pièce où se trouve la hotte.

• N'évacuez pas l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, se conformer scrupuleusement aux règlements établis par les autorités locales.

ATTENTION : avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et de petites fournitures du type adapté pour la hotte.

ATTENTION : toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

- Ne pas regarder directement avec des instruments optiques (jumelles, lentilles grossissantes...).

• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. S'assurer que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠️ Les parties accessibles peuvent devenir très chaudes durant l’utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Entretien et nettoyage.

- Veillez à ce que la pièce ait une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

Déclaration de Conformité

Le fabricant déclare que cet appareil disposant de la fonction radio est conforme à la directive 2014/53/EU.

Le texte complet de la déclaration de conformité EU est disponible à l'adresse suivante en faisant une recherche par référence produit :

https://www.franke.com/

Cette référence est disponible sur l'étiquette présente à l'intérieur du produit.

Bandes de fréquence	Puissance maxi-male transmise
2,4 GHz	100 mW max.

2. UTILISATION

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but de capturer les graisses et d'éliminer les odeurs de cuisine.
• N'utilisez jamais la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne laissez jamais un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne dépasse pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de prendre feu.

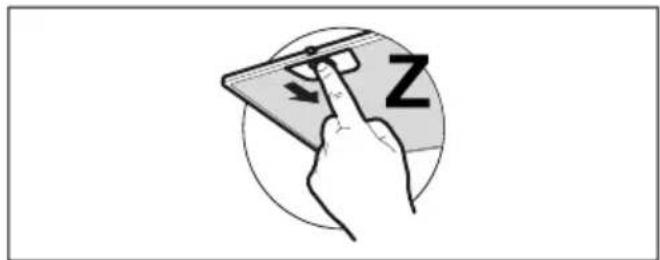

3. NETTOYAGE ET ENTRETIEN

- La partie spongieuse du filtre peut être lavée au lave-vaisselle au moins tous les 4 mois ou plus fréquemment en cas d'utilisation particulièrement intense, en garantissant ainsi le fonctionnement jusqu'à un maximum de 5 lavages avant son remplacement (W).

- Nettoyer les filtres à graisse tous les 2 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense. Ces filtres peuvent être lavés au lave-vaisselle (Z).

- Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre. - Pour le nettoyage extérieur et intérieur de la hotte, éviter les produits à base d'alcool ou de silicone.

Si le produit ou l'une de ses parties est en acier inox, pour le nettoyage, utiliser des produits spécifiques non abrasifs et suivre les lignes de satinage durant le nettoyage.

4. COMMANDES

S1|
Touche	Pression touche	Fonction LED
L	Brève Les lumières	s’alternent entre haute intensité, moyenne intensité (si présente), et éteintes.Si une plaque induction est accouplée à la hotte et que la hotte est éteinte, les lumières de la hotte s’allument à l’intensité maximale à l’allumage de la plaque induction.	-
	Prolongée avec lumière ou moteur allumés	Fonction DelayActive/désactive la fonction Delay (arrêt automatique du moteur et éclairage retardé de 30').Ne peut être activée avec Intensive ou 24h allumées.	Clignotant
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Appairage K-LinkAvant de lancer la procédure, suivre les indications spécifiques dans les manuels des dispositifs à appairer.Pour la télécommande, vois « mode connecté ».Lancement de la procédure d’association de la hotte à des dispositifs compatibles K-Link (plaque à induction ou télécommande). Il est possible d’associer jusqu’à 3 plaques induction et une seule télécommande. Consulter le manuel des dispositifs pour les opérations à réaliser dessus.La procédure d’accouplement dure 2 minutes. Si aucun dispositif n’est reconnu dans ce délai, vérifier d’avoir précédemment lancé la procédure des dispositifs à accoupler. Il est possible que le nombre maximal de dispositifs associables ait été atteint.	LED T1 et T2 clignotantes :procédure d’accouplement en cours.Quand la procédure se termine avec succès, les LED T1 et T2 s’allument pendant 2 secondes.
T1	Brève Allume/Éteint le moteur à la première vitesse. Fixe
	Longue avec lumière allumée	Active/Désactive l’alarme des Filtres à Charbon Actif.
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Désappairage K-LinkLancement de la procédure de suppression de tous les dispositifs compatibles K-Link précédemment associés avec la fonction Appai-rage K-Link.
T2	Brève Allume/Éteint le moteur à la deuxième vitesse. Fixe
	Prolongée avec lumière ou mo-teur allumés	Fonction 24hActive/désactive le moteur au mode Recirculation Air 24h, une vitesse qui permet une aspiration de 10 minutes toutes les heures, pour un cycle de 24 heures.Ne peut être activée si le mode Intensive ou Delay est activé.
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Connexion Wi-FiActive/Désactive la fonction de Connexion Wi-Fi.Remarque : la fonction Wi-Fi est automatiquement activée quand l’utilisateur demande la procédure de configuration Wi-Fi.
T3	Brève Allume le moteur à la troisième vitesse. Fixe
	Prolongée avec lumière ou mo-teur allumés	Allume le moteur à la vitesseIntensive 1.Cette vitesse est active 10 minutes. Passé ce délai, le système se remet automatiquement à la vitesse précédemment sélectionnée. Activée avec le moteur éteint, elle passe en mode OFF à la fin du temps.
		En appuyant de nouveau sur la touche avec une pression longue (avec lumière ou moteur allumé), le moteur s’allume à la vitesseIntensive 2.Cette vitesse est active 6 minutes. Passé ce délai, le système se remet automatiquement à la vitesse précédemment sélectionnée. Activée avec le moteur éteint, elle passe en mode OFF à la fin du temps.
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Réalisation de la réinitialisation de l’alarme saturation Filtres.
		Signale l’alarme saturation Filtres Métalliques Anti-graisse et le besoin de les laver. L’alarme se déclenche au bout de 100 heures de travail effectif de la hotte.
		Signale l’alarme saturation Filtre anti-odeur au Charbon Actif.L’alarme se déclenche au bout de 200 heures de travail effectif de la hotte.

T4	Brève	Mode AUTOActive/Désactive le mode de fonctionnement Automatique.Le mode AUTO se désactive à chaque pression d'autres touches.Le mode AUTO s'active en appuyant sur la touche ou à l'allumage de la Plaque Induction Appairée. La vitesse de la hotte sera automatiquement définie en utilisant le niveau de puissance le plus élevé présent sur les zones de la plaque de cuisson. À l'extinction de la plaque induction, la dernière vitesse définie est maintenue pendant 5 secondes, suivie de la vitesse 1 pendant 15 minutes. Au bout de 15 minutes, le moteur s'éteint. L'état des lumières n'est pas modifié.	Allumée fixe : mode AUTO activé.Éteinte : mode AUTO désactivé temporairement.
	Longue avec lumière allumée et moteur éteint	Sélection Plaque Induction/GazSélectionner le type de plaque de cuisson utilisée entre Induction et Gaz.Le type Plaque Induction est défini par défaut.	1 Clignotement : confirmation sélection Plaque Induction.2 Clignotements : confirmation sélection Plaque Gaz.
	Longue avec toutes les charges éteintes (moteur et lu-mières)	Configuration Wi-FiActive/Désactive la procédure de configuration Wi-Fi.Avant de lancer la procédure, utiliser l'Application Franke@Home pour effectuer l'enregistrement dans le système IOT Franke. Suivre ensuite les indications pour ajouter un nouveau dispositif et pour effectuer l'enregistrement du routeur domestique.Si la procédure ne se termine pas correctement au bout de quelques minutes, la désactiver en appuyant de nouveau sur la touche avec une pression prolongée, avant de tenter de nouveau. La hotte quitte dans tous les cas la procédure si celle-ci ne se conclut pas avec succès dans les 15 minutes.	LED T3 et T4 clignotantes : procédure de configuration en cours.Quand la procédure se termine avec succès, les LED T3 et T4 s'al-lument pendant 2 secondes.
Séquence conseillée d'appairage entre les dispositifs :1 - Mode K-Link (Voir « mode connecté » du manuel de la télécommande)2 - Appairage K-Link (Voir manuel hotte)3 - Appairage Télécommande-Hotte (Voir manuel télécommande)4 - Appairage K-Link (Voir manuel hotte)5 - Appairage Plaque-Hotte (Voir manuel plaque induction)

5. APP FRANKE@HOME

L'application Franke@Home est disponible pour smartphones iOS et Android et permet d'accéder à toutes les fonctions de la hotte à travers une interaction à distance.

	Gestion profil utilisateur
	Connecté au réseau Wi-Fi Franke
	Extinction/allumage hotte
	Gestion système d'éclairage
	Gestion vitesse moteur
	Fonction Intensive
	Fonction 24h
	Fonction Delay
	Fonction Automatique
	Gestion paramètres Appli

6. TÉLÉCOMMANDE

• Cet appareil peut être commandé au moyen d'une télécommande.
• ATTENTION : comme première opération sur la télécommande, activer la Modalité Connectée (se référer au manuel du dispositif pour plus de détails).

ATTENTION : certaines fonctions peuvent uniquement être activées avec la télécommande (se référer au manuel du dispositif pour plus de précisions).

7. ÉCLAIRAGE

- Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Après-Vente »).
