Type de produit	Carte mère
Marque	MSI
Modèle	880GMA-E53 (MS-7623 v4.x)
Format	Micro-ATX
Dimensions	24,4 cm x 24,4 cm
Socket processeur	AM3
Processeurs supportés	AMD Phenom II, Phenom, Athlon II, Athlon, Sempron
Jeu de puces	AMD 880G (North Bridge) + AMD SB710 (South Bridge)
Mémoire supportée	DDR3 800/1066/1333/1600* (OC) jusqu'à 16 Go, double canal
Stockage	1 port IDE, 6 ports SATA 3 Gb/s (SB710), 2 ports SATA 6 Gb/s (Marvell SE9128)
Emplacements d'extension	1 PCI Express x16, 2 PCI Express x1, 1 PCI
Audio	Realtek ALC892, 8 canaux HD Audio
Réseau	Realtek RTL8111E Gigabit Ethernet
Ports panneau arrière	1 PS/2 souris, 1 PS/2 clavier, 1 VGA, 1 DVI-D, 1 HDMI, 1 IEEE 1394, 4 USB 2.0, 2 USB 3.0, 1 RJ45, 6 jacks audio
Connecteurs internes	3 USB 2.0, 1 parallèle, 1 série, 1 IEEE 1394, 1 S/PDIF out, 1 audio avant, 1 CD-IN, 1 TPM, 1 chassis intrusion, 1 interrupteur OC
Alimentation	1 connecteur ATX 24 broches (JPWR1), 1 connecteur ATX 4 broches (JPWR2)
Fonctions spéciales	OC Genie Lite, Active Phase Switching (APS), Overclocking FSB par interrupteur, Cool'n'Quiet
Entretien et nettoyage	Débrancher l'alimentation avant nettoyage. Utiliser un chiffon sec ou antistatique. Ne pas utiliser de solvants.
Sécurité	Éviter les décharges électrostatiques. Manipuler la carte par les bords. Ne pas toucher les contacts dorés.
Pièces détachées et réparabilité	Consulter le site MSI pour les pièces de rechange. La carte mère est réparable uniquement par un professionnel.
Informations générales	Conforme à la directive DEEE 2002/96/EC. Support de la technologie HyperTransport 3.0. BIOS avec réglages avancés.

FOIRE AUX QUESTIONS - G52-76231XG MSI

Quel type de processeur puis-je installer sur cette carte MSI 880GMA-E53 ?

Cette carte mère supporte les processeurs AMD pour socket AM3, notamment les séries Phenom II, Phenom, Athlon II, Athlon et Sempron. Consultez la liste de compatibilité sur le site MSI pour les modèles exacts.

Comment installer correctement le CPU et le ventilateur ?

Repérez la flèche d'or sur le CPU et alignez-la avec le repère du socket. Levez le levier à 90°, insérez le CPU sans force, refermez le levier. Appliquez de la pâte thermique, placez le ventilateur en clipsant d'abord un côté, puis l'autre. Branchez le câble du ventilateur sur le connecteur CPUFAN.

Quelle est la capacité maximale de mémoire RAM supportée ?

La carte supporte jusqu'à 16 Go de mémoire DDR3 en double canal. Les fréquences compatibles sont 800, 1066, 1333 et 1600 MHz (1600 en overclocking). Utilisez des barrettes de même type et capacité pour une compatibilité optimale.

Comment activer le mode double canal pour la mémoire ?

Insérez les barrettes de mémoire dans les slots de même couleur. Par exemple, utilisez les slots DIMM1 et DIMM3 (ou DIMM2 et DIMM4). Assurez-vous que les barrettes sont identiques (marque, capacité, fréquence).

Que faire si l'ordinateur ne démarre pas après installation des composants ?

Vérifiez les branchements : alimentation 24 broches et 4 broches, câbles CPU, barrettes mémoire bien enclenchées. Essayez de démarrer avec une seule barrette de mémoire dans le slot DIMM1. Utilisez le cavalier JBAT1 pour effacer le CMOS si nécessaire.

Comment réinitialiser le BIOS aux paramètres d'usine ?

Éteignez l'ordinateur et débranchez le câble d'alimentation. Déplacez le cavalier JBAT1 de la position 1-2 (conserver) à la position 2-3 (effacer) pendant quelques secondes, puis remettez-le en 1-2. Rebranchez et allumez.

Puis-je utiliser un disque dur SATA 6 Gb/s sur cette carte ?

Oui, les ports SATA7 et SATA8 sont gérés par le contrôleur Marvell SE9128 et supportent le SATA 6 Gb/s. Les ports SATA1 à SATA6 sont limités à 3 Gb/s.

Comment activer la fonction Cool'n'Quiet dans le BIOS ?

Accédez au BIOS en appuyant sur Suppr au démarrage. Allez dans le menu Cell Menu, puis réglez AMD Cool'n'Quiet sur Enabled. Dans Windows, sélectionnez le mode d'alimentation Gestion minimale de l'alimentation dans les options d'alimentation.

La carte mère émet un signal sonore au démarrage, que signifie-t-il ?

Un bip long et deux bips courts indiquent généralement un problème de mémoire. Un bip continu peut être dû à une absence de mémoire ou d'alimentation. Consultez le manuel pour la table des codes sonores spécifiques.

Comment nettoyer la carte mère en toute sécurité ?

Débranchez l'alimentation et attendez quelques minutes. Utilisez un chiffon antistatique légèrement humide (eau distillée) pour enlever la poussière. Évitez tout contact avec les composants électroniques. N'utilisez jamais de produits chimiques ou d'aspirateur.

MODE D'EMPLOI G52-76231XG MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ici...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/EC, prenant effet le 13 août 2005, les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

Компания MSI, принимая во внимание необходимость защиты окружающей среды, напоминает вам, что...

В соответствии с директивой Европейского союза (ЕС) по предотвращению загрязнения окружающей среды, использующим электрическое и электронное оборудование (директива WEEE 2002/96/EC), вступившей в силу 13 августа 2005 года, изделия, относящиеся к электрическому и электронному оборудованию, не могут рассматриваться как бытовой мусор. Производители вышеупомянутого электронного оборудования обязаны принимать его для переработки по окончании срока службы. MSI обязуется соблюдать требования по приёму продукции, проданной под маркой MSI на территории ЕС, для переработки по окончании срока службы. Вы можете сдать эти изделия в специализированные пункты приёма.

Intel® I/O Connectivity Design Guide

TPM 2018年版

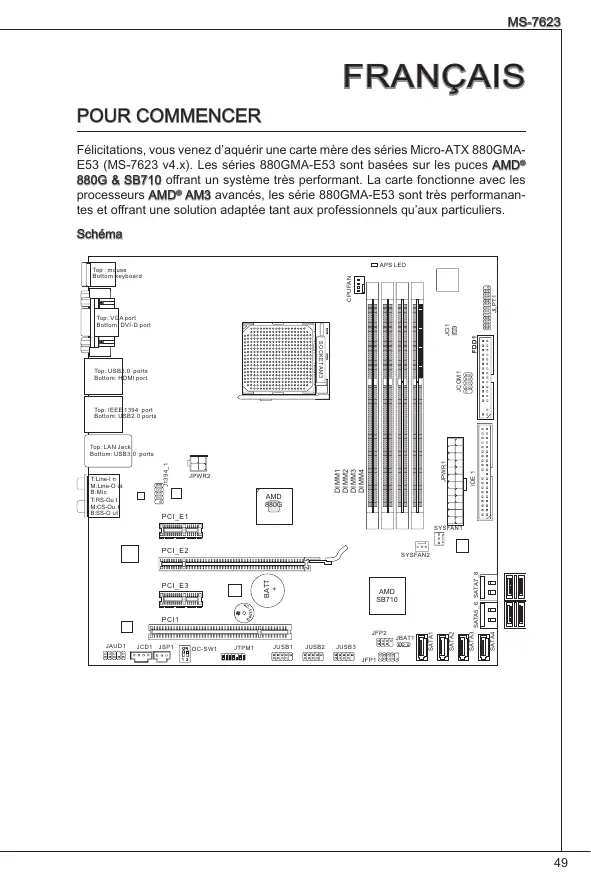

Félicitations, vous venez d'acquérir une carte mère des séries Micro-ATX 880GMA-E53 (MS-7623 v4.x). Les séries 880GMA-E53 sont basées sur les puces AMD® 880G & SB710 offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3 avancés. Les séries 880GMA-E53 sont très performantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

Schéma

SPÉCIFICATIONS

Processeurs supportés

• Processeurs AMD® Phenom II / Phenom / Athlon II / Athlon / Sempron dans le paquet AM3.

(Pour plus d'informations sur le CPU, veuillez visiter

http://www.msi.com/index.php?func=cpuform2)

HyperTransport

Supporte la technologie HyperTransport (HT) 3.0

Jeu de puces

North Bridge: puce AMD® 880G South Bridge: puce AMD SB710

Mémoire supportée

DDR3 800/1066/1333/1600*(OC) SDRAM (16GB Max) - Supporte le mode double-canaux (Pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

Audio

Puce intégrée par Realtek ALC892 8-canaux audio flexibles avec détection de prise Conforme aux spécifications Azalia 1.0

IDE

1 port IDE par AMD® SB710 Supporte les modes d'opération Ultra DMA 33/66/100, PIO et Bus Master

SATA

• 6 ports SATA 3Gb/s par AMD® SB710 (SATA1~6) 2 ports SATA 6Gb/s par Marvell® SE9128 (SATA7~8)

Disquette

1 port de disquette Supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

Panneau arrière

• 1 port souris PS/2
• 1 port clavier PS/2
• 1 port VGA
• 1 port DVI-D
• 1 port HDMI
• 1 port IEEE 1394
• 4 ports USB 2.0
• 2 ports USB 3.0
• 1 prise LAN
• 6 jacks audio flexibles

Connecteurs intégrés

• 1 connecteur parallèle
• 3 connecteurs USB 2.0
• 1 connecteur IEEE 1394
• 1 connecteur de port série
• 1 connecteur SPDIF-Out
• 1 connecteur audio avant
• 1 connecteur Chassis Intrusion
• 1 connecteur CD-In
• 1 connecteur TPM
• 1 interrupteur OC

Emplacements

1 emplacement PCIE x16, 2 emplacements PCIE x1, 1 emplacement PCI, supporte l'interface bus PCI 3.3V/5V

Dimension

Micro-ATX (24.4 cm x 24.4 cm)

Montage

8 trous de démontage

(Si vous souhaitez acheter des accessoires et avez besoin des numéros de pièces, vous pouvez consulter la page web et partager les détails à l'adresse ci-dessous : http://www.msi.com/index.php)

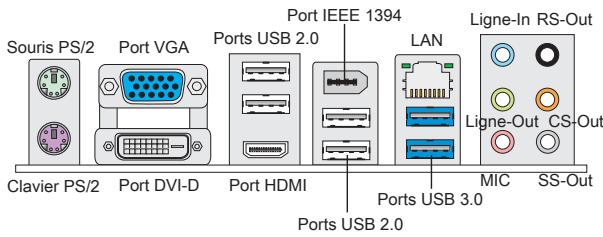

Le panneau arrière fournit les connecteurs ci-dessous :

INSTALLATION DU MATÉRIEL

Installation du CPU et de son ventilateur pour AM3

Lors de l'installation de votre CPU, assurez-vous qu'il dispose d'un système de refroidissement pour éviter la surchauffe. N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dissipation de la chaleur.

La surface du CPU AM3.

N'oubliez pas d'appliquer un composé de transfert thermique pour une bonne dissipation de la chaleur.

La flèche dorée

Suivez les instructions ci-dessous pour installer correctement le CPU et le ventilateur. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Tirez le levier sur le côté de la douille. Assurez-vous de le lever jusqu'à 90 degrés.
2. Cherchez la flèche dorée sur le CPU. Elle doit être orientée comme indiqué sur la photo. Le CPU ne s'installe que dans la position correcte.
3. Si le CPU est correctement installé, les broches sont complètement insérées dans la douille et sont invisibles. Veuillez noter que toute mauvaise installation peut endommager définitivement votre carte mère.
4. Appuyez fermement sur le CPU dans la douille et fermez le levier. Comme le CPU a tendance à bouger lorsque le levier se ferme, il faut le maintenir avec la main pour qu'il soit correctement et complètement inséré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Crochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixation et levez-le.
7. Fixez le levier.
8. Attachez le câble du ventilateur du CPU au connecteur de ventilateur de CPU sur la carte mère.

IMPORTANT

• Les photos de carte mère montrées dans cette partie ne sont que pour une démonstration de l'installation du ventilateur pour Socket AM3 CPU. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un œil sur vos doigts, parce qu'une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

Installation des Modules de Mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et il n'est convenable que dans la bonne orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis poussez-le là-dedans jusqu'à ce que le doigt d'or sur le module de mémoire soit profondément inséré dans le slot DIMM. Le clip en plastique situé de chaque côté du module va se fermer automatiquement. Vous ne pouvez presque pas voir le doigt d'or si le module de mémoire est correctement inséré dans le slot DIMM.
3. Vérifiez manuellement que le module de mémoire soit bien inséré par les clips en plastique situés de chaque côté du module.

IMPORTANT

• En mode Double-Canal, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pour allumer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que le connecteur est bien positionné dans le bon sens et que les broches sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur d'alimentation de 4 broches sert à alimenter le processeur.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

Connecteur de lecteur de disquette : FDD1

Ce connecteur prend en charge les formats 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo ou 2,88 Mo.

Connecteur IDE : IDE1

Ce connecteur prend en charge les disques durs IDE, les lecteurs de disque optique et d'autres périphériques IDE.

IMPORTANT

Si vous installez deux périphériques IDE sur un même câble, vous devez configurer le second en mode sélection de câble ou en mode maître/esclave en configurant les cavaliers. Référez-vous aux documentations des périphériques IDE fournies par les vendeurs pour les instructions de réglage des cavaliers.

Connecteur Serial ATA : SATA1 ~ 8

Ce connecteur est un port d'interface Serial ATA à haute vitesse. Chaque connecteur peut se connecter à un périphérique Serial ATA.

IMPORTANT

Veuillez ne pas tordre le câble Serial ATA à 90 degrés. Cela pourrait l'endommager et entraîner la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1, SYSFAN2

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil positif soit connecté au +12V ; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

Connecteur CD-In : JCD1

Ce connecteur est fourni pour une entrée audio externe.

Connecteurs panneau avant : JFP1, JFP2

Ces connecteurs sont pour des connexions électriques aux commutateurs et LEDs. Le JFP1 est compatible avec le guide de conception de connectivité I/O du panneau avant d'Intel®.

Connecteur de port série : JCOM1

Le port série est un port de communications à haute vitesse de type 16550A, qui envoie/reçoit 16 bytes FIFOs. Vous pouvez attacher un périphérique série.

Connecteur audio avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec le guide de conception de connectivité I/O du panneau avant d'Intel®.

Connecteurs USB avant : JUSB1, JUSB2, JUSB3

Ce connecteur, compatible avec le guide de conception de connectivité I/O d'Intel®, est idéal pour connecter des périphériques USB d'interface à haute vitesse tels que disques durs USB, caméras numériques, lecteurs MP3, imprimantes, modems, etc.

Connecteur de module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de la plate-forme de sécurité TPM pour plus de détails et d'utilisations.

Connecteur d'intrusion châssis : JCI1

Ce connecteur est connecté à un câble d'interrupteur d'intrusion châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'enregistrement.

Connecteur de port parallèle : JLPT1

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

Connecteur IEEE1394 : J1394_1

Ce connecteur vous permet de relier un appareil IEEE1394 via un support en option IEEE1394.

Cavalier d'effacement CMOS : JBAT1

La RAM CMOS intégrée reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec la RAM CMOS, le système peut automatiquement amorcer l'OS chaque fois qu'il est allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les broches 2-3 lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2. Évitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagerait la carte mère.

Interrupteur du FSB d'overclocking : OC_SW1

Vous pouvez overclocker le FSB afin d'augmenter la fréquence du processeur en changeant l'interrupteur. Suivez les instructions suivantes pour régler le FSB.

Défaut

Augmenter la vitesse d'horloge du CPU de 10 %

Augmenter la vitesse d'horloge du CPU de 15 %

LED1

Augmenter la vitesse d'horloge du CPU de 20 %

IMPORTANT

• Veuillez vous assurer d'éteindre le système avant de régler l'interrupteur.
• L'overclocking du matériel peut entraîner une instabilité ou un crash pendant le démarrage, et veuillez remettre l'interrupteur par défaut.

Indicateur de statut LED APS : LED1

Les LED APS (Active Phase Switching) indiquent le mode actuel d'alimentation du CPU. Suivez les instructions ci-dessus pour le réglage.

Allumé	Le LED s'allume lorsque le CPU est au mode de phase 3.
Eteint	Le LED s'eteint lorsque le CPU est au mode de phase 1.

Emplacement PCIE

L'emplacement PCIE supporte la carte d'extension d'interface PCIE.

Emplacement PCIE x16

Emplacement PCIE x1

Emplacement PCI

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autres cartes ajoutées qui sont compatibles avec les spécifications PCI.

IMPORTANT

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins du bus PCI comme suit :

Ordre Emplacement	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît à l'écran, appuyez sur <DEL> pour accéder au Setup (Réglage).

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC avec l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant simultanément la combinaison des touches , , et .

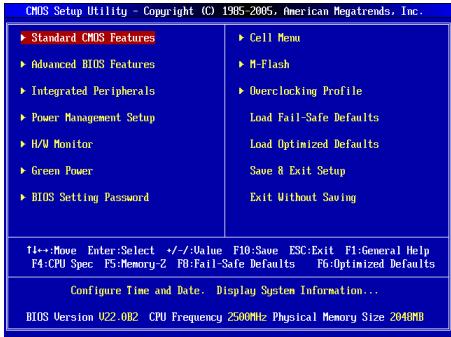

Page Principale

Standard CMOS Features

Utilisez ce menu pour paramétrer des éléments standards du BIOS tel que l'heure, la date, etc.

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

Surveillance du matériel

Cette entrée affiche les statuts du CPU, du ventilateur et de l'alarme du système.

Green Power (en option)

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Menu Cell

Utilisez ce menu pour spécifier la configuration du contrôleur de fréquence/voltage.

M-Flash

Utilisez ce menu pour lire/flasher le BIOS depuis un lecteur de stockage (format FAT/FAT32 uniquement).

Utilisez ce menu pour conserver/charger vos réglages vers/depuis le CMOS pour le BIOS.

Charger les valeurs par défaut de sécurité

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages d'usine pour le fonctionnement du système.

Charger les valeurs par défaut optimisées

Utilisez ce menu pour charger les réglages d'usine dans le BIOS pour des performances optimales.

Enregistrer et quitter la configuration

Réglage pour enregistrer les modifications dans le CMOS et quitter.

Quitter sans enregistrer

Réglage pour abandonner les modifications et quitter.

Menu Cell

Ces articles affichent les horloges actuelles des vitesses du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

Spécifications du CPU

Appuyez sur Entrée pour entrer dans le sous-menu, qui affiche les informations du CPU installé.

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu affiche les technologies prises en charge par le CPU installé.

Fonctionnalités du CPU

Appuyez sur Entrée pour entrer dans le sous-menu :

AMD Cool'n'Quiet

Cette technologie Cool'n'Quiet peut efficacement et dynamiquement réduire la vitesse du CPU et la consommation d'énergie.

Support C1E

Activez cet article pour réduire la consommation d'énergie du CPU lorsqu'il est inactif. Tous les processeurs ne prennent pas en charge l'état d'arrêt amélioré (C1E).

Support SVM

Cet article vous permet d'activer/désactiver la technologie AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Cette technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E Support

Activer cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Tous les processeurs ne supportent pas l'Enhanced Halt state (C1E).

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle fonctionnera correctement, il est nécessaire de confirmer deux points :

• Dans les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet et mettez-le sur 'Enabled'.
• Entrez dans Windows, choisissez [Démarrer] -> [Paramètres] -> [Panneau de configuration] -> [Options d'alimentation]. Dans les propriétés des options d'alimentation, choisissez Gestion minimale de l'alimentation sous Schémas d'alimentation.

Cet article vous permet d'ajuster la fréquence du FSB du CPU (en MHz).

OC Stepping

Cet article est activé après que vous régliez la fréquence d'overclocking dans le "Adjust CPU Base Frequency (MHz)". Et les articles suivants apparaissent. Cet article aide le système à overclocker étape par étape après l'initialisation du système.

Cet article sert à régler l'horloge de base initiale. Le système démarre avec l'horloge de base initiale, et commence à overclocker de l'horloge de base initiale jusqu'à celle que vous réglez dans le "Adjust CPU Base Frequency (MHz)" étape par étape.

OC Step

Cet article règle la quantité d'étapes pour l'overclocking de l'horloge de base.

OC Step Count Timer

Cet article sert à régler le buffer time pour chaque étape.

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplicateur du CPU (ratio). Il est disponible seulement quand le processeur supporte cette fonction.

Il affiche la fréquence ajustée du CPU. Lecture seule.

Adjust CPU-NB Ratio

Cet article sert à ajuster le ratio CPU-NB.

Il affiche la fréquence ajustée du CPU-NB. Lecture seule.

Unlock CPU Core

Cet article vous permet de déverrouiller les cœurs ajoutés. Vous pouvez le mettre sur [Enabled] puis mettre Advanced Clock Calibration sur [Auto] pour activer les cœurs du processeur.

Cet article est utilisé pour l'overclocking. Le mettre sur [Enabled] vous permet de régler le CPU Ratio plus haut. Il est disponible seulement quand le processeur supporte cette fonction.

CPU Core Control

Cet article sert à contrôler le nombre de cœurs du CPU. Lorsqu'il est sur [Auto], le CPU fonctionne avec le nombre de cœurs par défaut, et lorsqu'il est sur [Manual], vous pouvez activer/désactiver des cœurs spécifiques du CPU.

Core 1/2/3/4

Ces articles servent à activer/désactiver les cœurs 1/2/3/4.

OC Genie Lite

La mise en [Enabled] de cet article permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge du FSB moins élevée pour y réussir.

Onboard VGA Core OverClock

Cet article vous permet d'activer ou de désactiver la capacité d'overclocking du VGA intégré.

Cet article vous permet d'ajuster la fréquence du cœur du VGA intégré.

Auto OverClock Technology

La mise en [Max FSB] permet au système de détecter l'horloge du FSB maximum et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer de baisser l'horloge du FSB pour réussir à l'overclocker.

Memory-Z

Appuyez sur Entrée pour entrer dans le sous-menu.

DIMM1~4 Memory SPD Information

Appuyez sur Entrée pour entrer dans le sous-menu. Ce sous-menu affiche l'information de la mémoire supportée.

Advance DRAM Configuration

Appuyez sur Entrée pour entrer dans le sous-menu.

DRAM Timing Mode

Le timing DRAM est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" qui sera déterminé par le BIOS basé sur les configurations du SPD. La mise en [Manual] vous permet de configurer les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" manuellement.

Ratio FSB/DRAM

Cet article vous permet de régler le ratio du FSB/DRAM.

Il affiche la fréquence ajustée de la mémoire. Lecture seule.

Contrôle du lien HT

Appuyez sur Entrée pour accéder au sous-menu.

Ces articles vous permettent de régler la largeur du lien Hyper-Transport. Mettez-le sur [Auto], le système détectera automatiquement la largeur du lien HT.

Vitesse du lien HT

Cet article vous permet de régler la vitesse du lien Hyper-Transport. Mettez-le sur [Auto], le système détectera automatiquement la vitesse du lien HT.

Il affiche la fréquence ajustée du lien HT. Lecture seule.

Désactivation automatique de la fréquence DRAM/PCI

Lorsqu'il est réglé sur [Enabled], le système éteindra les horloges des emplacements PCI vides pour réduire au minimum les interférences électromagnétiques (EMI).

Tension CPU (V) / Tension CPU-NB (V) / Tension DRAM (V)

Ces articles servent à ajuster la tension du CPU, de la mémoire et de la puce.

Étalement du spectre

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (pics) créent des interférences électromagnétiques (EMI). La fonction Spread Spectrum réduit ces interférences en réglant les impulsions. Si vous n'avez pas de problème d'EMI, laissez-la sur Disabled, ce qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Enabled pour la réduction des EMI. N'oubliez pas de désactiver cette fonction si vous faites de l'overclocking, car la moindre modification peut entraîner une accélération temporaire de l'horloge et ainsi votre processeur overclocké se verrouillera.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disable], ceci vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus convenable, veuillez consulter le règlement EMI local.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker parce que même un battement léger peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs par défaut fournies par le fabricant de la carte pour une performance stable.

ALLEMAND

INTRODUCTION

Appuyez sur DEL pour entrer dans SETUP
