G52-76231XG - Computer MSI - Kostenlose Bedienungsanleitung

Produkttyp	Mainboard
Marke	MSI
Modell	880GMA-E53 (MS-7623 v4.x)
Formfaktor	Micro-ATX
Abmessungen	24,4 cm x 24,4 cm
Prozessorsockel	AM3
Unterstützte Prozessoren	AMD Phenom II, Phenom, Athlon II, Athlon, Sempron
Chipsatz	AMD 880G (Northbridge) + AMD SB710 (Southbridge)
Unterstützter Speicher	DDR3 800/1066/1333/1600* (OC) bis zu 16 GB, Dual-Channel
Speicher	1 IDE-Anschluss, 6 SATA 3 Gb/s Anschlüsse (SB710), 2 SATA 6 Gb/s Anschlüsse (Marvell SE9128)
Erweiterungssteckplätze	1 PCI Express x16, 2 PCI Express x1, 1 PCI
Audio	Realtek ALC892, 8-Kanal HD Audio
Netzwerk	Realtek RTL8111E Gigabit Ethernet
Rückseitige Anschlüsse	1 PS/2 Maus, 1 PS/2 Tastatur, 1 VGA, 1 DVI-D, 1 HDMI, 1 IEEE 1394, 4 USB 2.0, 2 USB 3.0, 1 RJ45, 6 Audio-Klinken
Interne Anschlüsse	3 USB 2.0, 1 Parallel, 1 Seriell, 1 IEEE 1394, 1 S/PDIF Ausgang, 1 Front-Audio, 1 CD-IN, 1 TPM, 1 Gehäuseeinbruch, 1 OC-Schalter
Stromversorgung	1 ATX 24-Pin Anschluss (JPWR1), 1 ATX 4-Pin Anschluss (JPWR2)
Besondere Funktionen	OC Genie Lite, Active Phase Switching (APS), Overclocking FSB per Schalter, Cool'n'Quiet
Wartung und Reinigung	Vor der Reinigung Netzstecker ziehen. Verwenden Sie ein trockenes oder antistatisches Tuch. Keine Lösungsmittel verwenden.
Sicherheit	Vermeiden Sie elektrostatische Entladungen. Berühren Sie die Karte nur an den Kanten. Nicht die goldenen Kontakte berühren.
Ersatzteile und Reparierbarkeit	Ersatzteile auf der MSI-Website finden. Das Mainboard darf nur von einem Fachmann repariert werden.
Allgemeine Informationen	Entspricht der WEEE-Richtlinie 2002/96/EC. Unterstützt HyperTransport 3.0. BIOS mit erweiterten Einstellungen.

Häufig gestellte Fragen - G52-76231XG MSI

Welchen Prozessortyp kann ich auf diesem MSI 880GMA-E53 Mainboard installieren?

Dieses Mainboard unterstützt AMD-Prozessoren für Sockel AM3, insbesondere die Serien Phenom II, Phenom, Athlon II, Athlon und Sempron. Eine genaue Kompatibilitätsliste finden Sie auf der MSI-Website.

Wie installiere ich CPU und Lüfter richtig?

Richten Sie den goldenen Pfeil auf der CPU am Markierungspunkt des Sockels aus. Heben Sie den Hebel auf 90°, setzen Sie die CPU ohne Kraft ein und schließen Sie den Hebel. Tragen Sie Wärmeleitpaste auf, setzen Sie den Lüfter auf, indem Sie zuerst eine Seite einclipsen, dann die andere. Schließen Sie das Lüfterkabel am Anschluss CPUFAN an.

Was ist die maximale unterstützte RAM-Kapazität?

Das Mainboard unterstützt bis zu 16 GB DDR3-Speicher im Dual-Channel-Modus. Kompatible Frequenzen sind 800, 1066, 1333 und 1600 MHz (1600 mit Übertaktung). Verwenden Sie Riegel gleichen Typs und gleicher Kapazität für optimale Kompatibilität.

Wie aktiviere ich den Dual-Channel-Modus für den Speicher?

Stecken Sie die Speichermodule in Steckplätze derselben Farbe. Verwenden Sie zum Beispiel die Steckplätze DIMM1 und DIMM3 (oder DIMM2 und DIMM4). Stellen Sie sicher, dass die Module identisch sind (Marke, Kapazität, Frequenz).

Was tun, wenn der Computer nach dem Einbau der Komponenten nicht startet?

Überprüfen Sie die Anschlüsse: 24-Pin und 4-Pin Stromversorgung, CPU-Kabel, richtig eingerastete Speichermodule. Versuchen Sie, mit nur einem Speichermodul im Steckplatz DIMM1 zu starten. Verwenden Sie den Jumper JBAT1, um bei Bedarf das CMOS zu löschen.

Wie setze ich das BIOS auf die Werkseinstellungen zurück?

Schalten Sie den Computer aus und ziehen Sie das Netzkabel. Versetzen Sie den Jumper JBAT1 von Position 1-2 (behalten) für einige Sekunden auf Position 2-3 (löschen), dann wieder zurück auf 1-2. Schließen Sie das Netzkabel wieder an und schalten Sie ein.

Kann ich eine SATA 6 Gb/s Festplatte auf diesem Mainboard verwenden?

Ja, die Anschlüsse SATA7 und SATA8 werden vom Marvell SE9128 Controller verwaltet und unterstützen SATA 6 Gb/s. Die Anschlüsse SATA1 bis SATA6 sind auf 3 Gb/s beschränkt.

Wie aktiviere ich die Cool'n'Quiet-Funktion im BIOS?

Rufen Sie das BIOS auf, indem Sie beim Start Entf drücken. Gehen Sie zum Menü Cell Menu und setzen Sie AMD Cool'n'Quiet auf Enabled. Wählen Sie in Windows unter den Energieoptionen den Energiesparmodus Minimale Energieverwaltung.

Das Mainboard gibt beim Start einen Piepton aus, was bedeutet das?

Ein langer Piepton und zwei kurze Pieptöne weisen normalerweise auf ein Speicherproblem hin. Ein durchgehender Piepton kann auf fehlenden Speicher oder Stromversorgung zurückzuführen sein. Konsultieren Sie das Handbuch für die spezifische Tabelle der Pieptöne.

Wie reinige ich das Mainboard sicher?

Ziehen Sie den Netzstecker und warten Sie einige Minuten. Verwenden Sie ein leicht feuchtes antistatisches Tuch (destilliertes Wasser), um Staub zu entfernen. Vermeiden Sie den Kontakt mit elektronischen Bauteilen. Verwenden Sie niemals Chemikalien oder einen Staubsauger.

BEDIENUNGSANLEITUNG G52-76231XG MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht mehr als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie diese Produkte zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

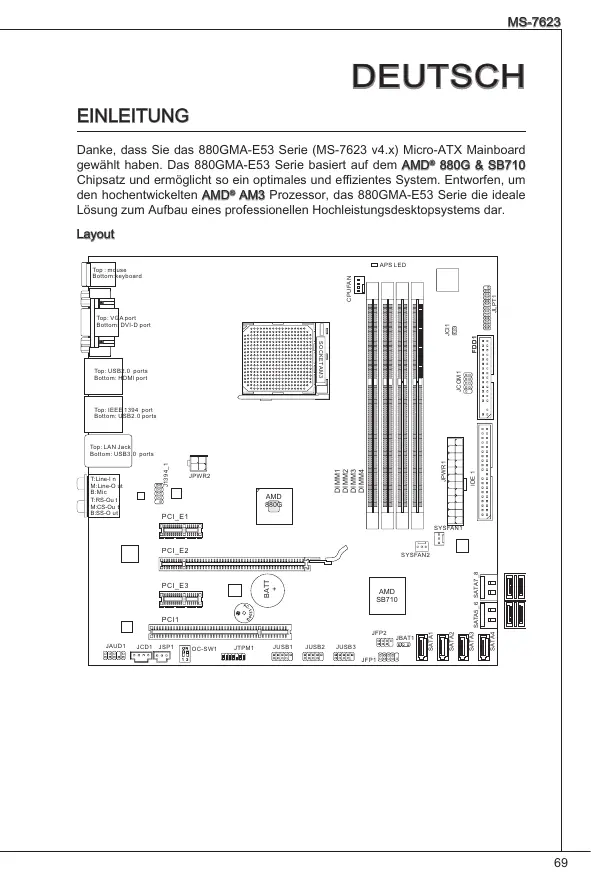

EINLEITUNG 69 SPEZIFIKATIONEN 70 HINTERES ANSCHLUSSPANEL 72 HARDWARE SETUP 72 BIOS SETUP 82

Danke, dass Sie das 880GMA-E53 Serie (MS-7623 v4.x) Micro-ATX Mainboard gewählt haben. Das 880GMA-E53 Serie basiert auf dem AMD® 880G & SB710 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD® AM3 Prozessor zu unterstützen, stellt das 880GMA-E53 Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems dar.

Layout

SPEZIFIKATIONEN

Prozessoren

AMD® Phenom II/ Phenom/ Athlon II/ Athlon/ Sempron Prozessoren für Socket AM3.

(Weitere CPU Informationen finden Sie unter http://www.msi.com/index.php?func=cpuform2)

HyperTransport

• Unterstützt Hyper Transport (HT) 3.0 Technologie

Chipsatz

North-Bridge: AMD® 880G Chipsatz, South-Bridge: AMD® SB710 Chipsatz

Speicher

DDR3 800/1066/1333/1600*(OC) SDRAM (max. 16 GB) - Unterstützung des Dual-Kanal-Modus (Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

• Unterstützt LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E

Audio

Onboard-Soundchip Realtek® ALC892, 8-Kanal-Audio-Ausgang mit "Jack Sensing", erfüllt die Azalia-Spezifikationen

IDE

1 IDE-Anschluss über AMD® SB710 - Unterstützung der Betriebsmodi Ultra DMA 33/66/100, PIO & Bus Mastering

SATA

6 SATA 3Gb/s Anschlüsse über AMD® SB710 (SATA1~6), 2 SATA 6Gb/s Anschlüsse über Marvell® SE9128 (SATA7~8)

Diskette

1 Disketten-Anschluss - Unterstützung 1 Diskettenlaufwerk mit 360 KB, 720 KB, 1,2 MB, 1,44 MB und 2,88 MB

Anschlüsse

Hintere Ein-/ und Ausgänge

• 1 PS/2 Mausanschluss
• 1 PS/2 Tastaturanschluss
• 1 VGA Anschluss
• 1 DVI-D Anschluss
• 1 HDMI Anschluss
• 1 IEEE 1394 Anschluss
• 4 USB 2.0 Anschlüsse
• 2 USB 3.0 Anschlüsse
• 1 LAN Buchse
• 6 Audiobuchsen

On-Board Stiftleiste

-1 Parallele Schnittstelle - 3 USB 2.0 Stiftleisten - 1 IEEE 1394 Stiftleiste - 1 Serieller Anschluss - 1 SPDIF-Ausgang Stiftleiste - 1 Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge - 1 Gehäusekontaktschalter - 1 CD-Stiftleiste für Audio Eingang - 1 TPM Schnittstelle - 1 OC Schalter

Steckplätze

1 PCIE x16-Steckplatz, 2 PCIE x1-Steckplätze, 1 PCI-Steckplatz, unterstützt 3,3V/5V PCI Bus Interface

Formfaktor

Micro-ATX (24,4 cm x 24,4 cm)

Montage

8 Montagebohrungen

(Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php)

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

HARDWARE-SETUP

CPU- und Kühler-Einbau für Sockel AM3

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Silizium-Wärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen.

Die Oberseite der AM3-CPU.

Vergessen Sie nicht, etwas Silizium-Wärmeleitpaste auf die CPU aufzutragen, um eine Ableitung der Hitze zu erzielen.

der goldene Pfeil

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Ziehen Sie den Hebel nicht seitlich vom Sockel weg, sondern heben Sie ihn danach bis zu einem Winkel von ca. 90° an.
2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
3. Ist die CPU korrekt installiert, sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der wichtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.
4. Drücken Sie die CPU fest in den Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.
5. Setzen Sie den Kühler auf die Kühlerhalterung und haken Sie zuerst ein Ende des Kühlers an dem Modul fest.
6. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließend ziehen Sie den Sicherungshebel an der Seite fest.
7. Drücken Sie den Sicherungshebel.
8. Verbinden Sie das Stromkabel des CPU-Lüfters mit dem Anschluss auf dem Mainboard.

WICHTIG

• Die Fotos des Mainboards in diesem Abschnitt dienen nur Demonstrationszwecken im Zusammenhang mit dem Kühlereinbau beim Sockel AM3. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück.

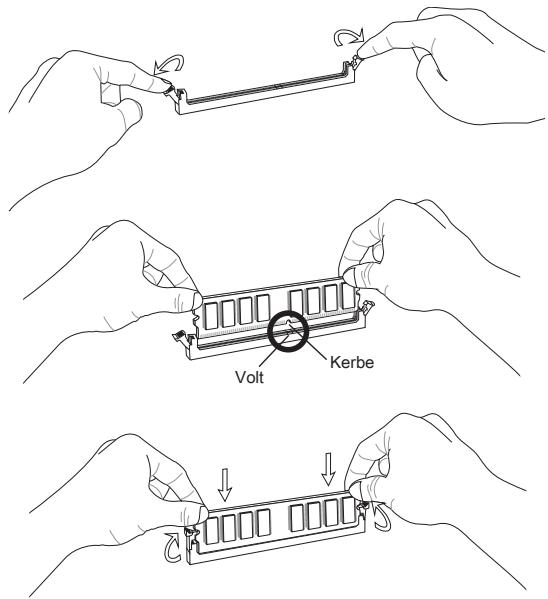

Vorgehensweise beim Einbau von Speichermodulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein, dann drücken Sie es hinein, bis die goldenen Kontakte tief im Sockel sitzen. Wenn das Speichermodul richtig im DIMM-Steckplatz eingesetzt wird, können Sie den goldenen Finger kaum sehen.
3. Die Plastiklammern an den Seiten des DIMM-Steckplatzes schließen sich automatisch.

WICHTIG

• Stellen Sie im Zweikanalbetrieb sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM-Slots der entsprechenden Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer zuerst DIMM 1.

ATX-24-poliger Stromanschluss: JPWR1

Hier können Sie ein ATX-24-Pin-Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

ATX-4-poliger Stromanschluss: JPWR2

Dieser 4-polige Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

WICHTIG

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenen ATX-Netzteil sicher, um den stabilen Betrieb des Mainboards sicherzustellen.

Anschluss des Diskettenlaufwerks: FDD1

Der Anschluss unterstützt Diskettenlaufwerke mit 360KB, 720KB, 1,2MB, 1,44MB oder 2,88MB Kapazität.

IDE-Anschluss: IDE1

An den Anschluss können bis zu IDE-Festplatten, optische Diskettenlaufwerke und andere Geräte angeschlossen werden.

WICHTIG

Wenn Sie zwei Laufwerke über ein Kabel verbinden, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend die Jumper setzen. Entnehmen Sie die Anweisungen zum Setzen der Jumper der Dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stellt.

Serial-ATA-Anschluss: SATA1 ~ 8

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle für Serial ATA. An jedem Anschluss kann ein Serial ATA Gerät angeschlossen werden.

WICHTIG

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1, SYSFAN2

Die Lüfteranschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

S/PDIF-Ausgang: JSP1

Die SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

Frontpanel Anschlüsse: JFP1, JFP2

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

Audioanschluss des Frontpanels: JAUD1

Der Audio Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

USB-Frontanschluss: JUSB1, JUSB2, JUSB3

Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide und ist bestens geeignet, Hochgeschwindigkeits-USB-Peripheriegeräte anzuschließen, wie z.B. USB-Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und Ähnliches.

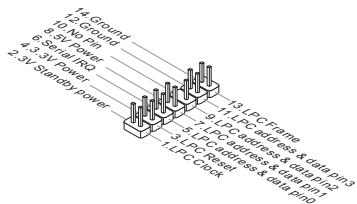

TPM-Modul-Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM-Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM-Moduls entnehmen Sie bitte dem TPM-Plattform-Handbuch.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

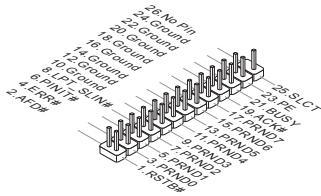

Parallele Schnittstelle: JLPT1

Die folgende Stiftleiste unterstützt den Betrieb von Endgeräten (Parallele Schnittstelle) über ein optional erhältliches Bracket. Der Anschluss (Parallel Port) unterstützt die Betriebsmodi EPP (Enhanced Parallel Port) und ECP (Extended Capabilities Port).

IEEE1394-Anschluss: J1394_1

Dieser Anschluss erlaubt Ihnen, die Vorrichtung IEEE1394 über ein externes IEEE1394-Slotblech anzuschließen.

Steckbrücke zur CMOS-Lösung: JBAT1

Der Onboard-CMOS-Speicher (RAM) wird über eine zusätzliche Batterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Daten löschen).

Daten halten Daten löschen

WICHTIG

Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht, solange das System angeschaltet ist, dies würde das Mainboard beschädigen.

Übertaktung FSB Schalter: OC_SW1

Mit der Änderung der Schalter kann der FSB-Takt erhöht werden. Folgen Sie den Anweisungen, um FSB einzustellen.

Standardwerte

Erhöhen der FSB-Geschwindigkeit um 10%

Erhöhen der FSB-Geschwindigkeit um 15%

LED1

Erhöhen der FSB-Geschwindigkeit um 20%

WICHTIG

• Stellen Sie sicher, dass der PC ausgeschaltet ist, bevor Sie die Schalter und FSB Werte ändern.
• Wenn die Hardwareübertaktung zu Systeminstabilität oder Abstürzen während des Betriebs führt, stellen Sie den Schalter auf die Standardeinstellung zurück.

APS LED Statusanzeige: LED1

Diese APS (Active Phase Switching) LEDs zeigen den aktuellen CPU-Stromphasenmodus an. Lesen Sie die folgenden Anweisungen.

Ein	Die LED leuchtet, wenn CPU in der Phase 3 Power-Modus.
Aus	Die LED aus ist, wenn CPU in der Phase 1 Power-Modus.

PCIE-Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle.

PCIE 2.0 x16-Steckplatz PCIE x1-Steckplatz

PCI-Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

WICHTIG

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder öffnen. Denken Sie auch daran, die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit den PCI-Bus-Polen wie folgt verbunden:

Folge Stockplatz	1	2	3	4
PCI 1	INT A#	INT B#	INT C#	INT D#

BIOS-SETUP

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach dem Einschalten). Sobald die Meldung erscheint, drücken Sie die Taste <F2> oder <DEL>, um das Setup aufzurufen.

(ENTF drücken, um das Einstellungsprogramm zu öffnen)

Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sie Ihr System neu. Entweder drücken Sie dazu den "Power On / Anschalter" oder den "Reset" Knopf. Alternativ betätigen Sie die Tastenkombination <Ctrl>, <Alt> und <Delete>, um einen Neustart zu erzwingen.

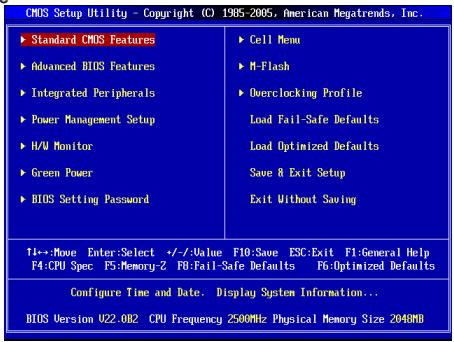

Hauptseite

Standard CMOS-Funktionen

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, so z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um AMI-eigene weitergehende Einstellungen an Ihrem System vorzunehmen.

Verwenden Sie dieses Menü, um die Einstellungen für in das Board integrierte Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum eigenen Systemstatus.

Green Power

Verwenden Sie dieses Menü, um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/aufblinken (nur FAT/FAT2 Format).

Abspeichern/laden die Einstellungen im/vom CMOS für BIOS.

Load Fail-Safe Defaults

Hier können Sie die BIOS-Werkseinstellungen für stabile Systemleistung laden.

Load Optimized Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS-Speichers laden.

Save & Exit Setup

Speichern der BIOS-Änderungen im CMOS und Verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS ohne Speicherung; vorgenommene Änderungen verfallen.

Cell Menu

Zeigt die derzeitige Frequenz von CPU, Speicher und CPU-NB. Nur Anzeige.

CPU Specifications

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten CPUs.

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.

CPU Feature

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen:

AMD Cool'n'Quiet

Die Cool'n'Quiet-Technologie kann die CPU-Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu senken. Nicht alle Prozessoren unterstützen Enhanced Halt State (C1E).

SVM Support

Hier können Sie die Technologie des AMD SVM (Secure Virtual Machine) deaktivieren / aktivieren.

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu senken. Nicht alle Prozessoren unterstützen Enhanced Halt State (C1E).

WICHTIG

Für eine einwandfreie Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden.

• BIOS Setup aufrufen und das Cell Menu auswählen. Unter Cell Menu setzen Sie AMD Cool'n'Quiet auf "Enabled".
• Öffnen Sie Windows und wählen Sie [Start] -> [Einstellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu Eigenschaften von Energieoptionen und wählen Sie Minimaler Energieverbrauch unter Energieschemas.

Hier können Sie die CPU FSB Frequenz verändern (in MHz).

OC Stepping

OC Stepping ist aktiviert, nachdem Sie die Frequenz der Übertaktung im "Adjust CPU FSB Frequency (MHz)" eingestellt haben. Die folgenden Einzelteile erscheinen und das System kann Schritt für Schritt übertakten nach System Laden des Betriebssystems.

Hier kann der Anfangs-Base-Takt angegeben werden. Das System bootet mit dem Anfangs-Base-Takt und übertaktet vom Anfangs-Base-Takt zum eingestellten Base-Takt, der im "Adjust CPU FSB Frequency (MHz)" Schritt für Schritt eingesetzt wird.

OC Step

Stellt ein, wie viele Schritte für das niedrige Grundtakt-Übertakten verwendet werden.

OC Step Count Timer

Stellt die Pufferzeit für jeden Schritt ein.

Adjust CPU Ratio

Hier können Sie den CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur nutzen, wenn der Prozessor diese Funktion unterstützt.

Zeigt die eingestellte Frequenz der CPU. Nur zur Anzeige.

Adjust CPU-NB Ratio

Hier können Sie den CPU-NB-Taktmultiplikator (Ratio) angeben.

Zeigt die eingestellte Frequenz der CPU-NB. Nur zur Anzeige.

Unlock CPU Core

Hier können Sie die übrigen Kerne entsperren. Wählen Sie die Einstellung [Enabled] (aktiviert) und stellen Sie dann Advanced Clock Calibration auf [Auto], um die Prozessorkerne zu aktivieren.

Hier können Sie übertakten. Lautet die Einstellung auf [Auto], kann ein hoher CPU-Ratio angegeben werden, nur wenn der Prozessor diese Funktion unterstützt.

CPU Core Control

Steuert die Anzahl der CPU-Kerne. Mit der Einstellung [Auto] führt das CPU unter den standardmäßig zulässigen Kernen. Mit der Einstellung [Manual] können Sie die spezifischen CPU-Kerne deaktivieren/aktivieren.

Core 1/2/3/4

Hier können Sie die Core 1/2/3/4 deaktivieren / aktivieren.

OC Genie Lite

Die Einstellung [Enabled] erlaubt dem System, den maximalen FSB-Takt zu erkennen und automatisch zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, können Sie einen niedrigeren FSB-Takt für eine erfolgreiche Übertaktung versuchen.

Onboard VGA Core OverClock

Hier können Sie den integrierten VGA übertakten.

Sie können die integrierte VGA-Frequenz angeben.

Auto OverClock Technology

Lautet die Einstellung [Max FSB], kann das System den maximalen FSB-Takt finden und automatisch übertakten. Wenn die Übertaktung nicht dargestellt werden kann, können Sie den unteren FSB-Takt für die erfolgreiche Übertaktung angeben.

Memory-Z

Drücken Sie die Eingabetaste <Enter> , um das Untermenü aufzurufen.

DIMM1~4 Memory SPD Information

Drücken Sie die Eingabetaste , um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an.

Advance DRAM Configuration

Drücken Sie die Eingabetaste < Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode

Wählen Sie aus, ob das DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM auf dem DRAM-Modul gesteuert wird. Die Einstellung [Auto] ermöglicht die automatische Erkennung des DRAM-Timings und der folgenden "Advance DRAM Configuration" Untermenüs durch das BIOS auf Basis der Einstellungen im SPD. Wenn Sie [Manual] vorwählen, können Sie das DRAM-Timing und die folgenden "Advance DRAM Configuration" Untermenüs anpassen.

FSB/DRAM Ratio

Hier können Sie das Verhältnis von FSB zu Speicher anpassen.

Zeigt die eingestellte Frequenz des DDR-Speichers an. Nur Anzeige.

HT Link Control

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

Hier können Sie die Hyper-Transport Link-Breite festlegen. Mit der Einstellung [Auto] erkennt das System die HT-Link-Breite automatisch.

HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport-Links vor. Mit der Einstellung [Auto] erkennt das System die HT-Link-Geschwindigkeit automatisch.

Zeigt die eingestellte Frequenz des HT-Links an. Nur Anzeige.

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer DRAM/PCI-Sockel, um die elektromagnetische Störstrahlung (EMI) zu minimieren.

CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)

Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chipsatzes anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, dass die Pulsspitzen zu flacheren Kurven reduziert werden. Sollen Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für Sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI. Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum Einfrieren zu bringen.

WICHTIG

• Sollen Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für Sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer der Spread Spectrum Wert ist, desto mehr nimmt die EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihre lokale EMI-Regelung zum am besten passenden Spread Spectrum Wert.
• Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum Einfrieren zu bringen.

Load Optimized Defaults

Hier können Sie die BIOS-Voreinstellungen für den stabilen Betrieb laden, die der Mainboard-Hersteller vorgibt.
