Produkttyp	Micro-ATX-Mainboard für Desktop-Computer
Marke	MSI
Modell	G52-76231XK (MS-7623 v5.x)
Unterstützte Prozessoren	AMD Phenom II, Phenom, Athlon II, Athlon, Sempron (Sockel AM3)
Chipsatz	AMD 880G (Northbridge) + SB850 (Southbridge)
Arbeitsspeicher	DDR3 800/1066/1333/1600 (OC) SDRAM, max. 16 GB, Dual-Channel
Erweiterungssteckplätze	1x PCIe 2.0 x16, 2x PCIe 2.0 x1, 1x PCI
Speicher	6x SATA 6 Gb/s (RAID 0/1/5/10), 1x IDE, 1x FDD
Netzwerkkonnektivität	LAN 10/100/1000 Gigabit Ethernet (Realtek RTL8111E)
Audio	Realtek ALC892, 8-Kanal-HD
Rückseitige Anschlüsse	1x PS/2, 1x VGA, 1x DVI-D, 1x HDMI, 1x IEEE 1394, 4x USB 2.0, 2x USB 3.0, 1x S/PDIF optisch, 6x Audio
Interne Anschlüsse	4x USB 2.0, 1x IEEE 1394, 1x seriell, 1x parallel, 1x S/PDIF, 1x Front-Audio, 1x CD-In, 1x TPM, 1x Gehäuse-Intrusion, 1x OC-Schalter
Abmessungen	24,4 cm x 24,4 cm (Micro-ATX-Format)
Stromversorgung	ATX-24-Pin- + 4-Pin-CPU-Anschluss
Kühlung	1x CPU-Lüfteranschluss, 2x Systemlüfteranschlüsse
Besondere Funktionen	Übertaktung über FSB-Schalter, OC Genie Lite, APS (Active Phase Switching), Cool'n'Quiet
BIOS	AMI BIOS, Zugriff über DEL-Taste, erweiterte Speicher- und CPU-Einstellungen
Garantie und Reparierbarkeit	Ersatzteile über MSI erhältlich; CMOS-Batterie austauschbar

Häufig gestellte Fragen - G52-76231XK MSI

Wie installiere ich den Prozessor auf dem MSI G52-76231XK Mainboard?

Um die CPU zu installieren, heben Sie den Hebel des Sockels um 90° an, richten Sie den goldenen Pfeil des Prozessors an der Markierung auf dem Sockel aus, setzen Sie ihn ohne Gewalt ein und schließen Sie dann den Hebel. Tragen Sie Wärmeleitpaste auf, bevor Sie den Lüfter befestigen.

Welche RAM-Typen sind kompatibel?

Das Mainboard unterstützt DDR3 mit 800/1066/1333/1600 MHz (Übertaktung) bis zu maximal 16 GB im Dual-Channel-Betrieb. Stellen Sie sicher, dass Sie identische Module verwenden, um den Dual-Channel zu aktivieren.

Wie greife ich auf das BIOS zu?

Schalten Sie den PC ein und drücken Sie die ENTF-Taste, sobald die Meldung 'Press DEL to enter SETUP' auf dem Bildschirm erscheint. Wenn die Meldung verschwindet, starten Sie neu und versuchen Sie es erneut.

Wie übertakte ich den Prozessor mit dem FSB-Schalter?

Schalten Sie das System aus und stellen Sie den Schalter OC_SW1 auf dem Mainboard ein, um die FSB-Frequenz um 10%, 15% oder 20% zu erhöhen. Achten Sie darauf, die Grenzen Ihres Prozessors nicht zu überschreiten.

Was tun, wenn das Mainboard nach dem Übertakten nicht startet?

Setzen Sie das BIOS zurück, indem Sie den Jumper JBAT1 für einige Sekunden auf die Pins 2-3 setzen (PC ausgeschaltet) und dann wieder auf Position 1-2. Laden Sie die Standardeinstellungen.

Wie konfiguriere ich RAID?

Der AMD SB850 Southbridge unterstützt die Modi RAID 0, 1, 5 und 10. Schließen Sie die SATA-Festplatten an, gehen Sie ins BIOS und stellen Sie den SATA-Modus auf RAID. Speichern Sie und rufen Sie dann das RAID-Dienstprogramm während des POST auf.

Ist das Mainboard mit AMD Ryzen-Prozessoren kompatibel?

Nein, das MSI G52-76231XK Mainboard verwendet den AM3-Sockel und unterstützt nur AMD Phenom II, Athlon II, Sempron usw. Ryzen-Prozessoren benötigen einen AM4-Sockel.

Wie reinige ich das Mainboard?

Verwenden Sie Druckluft, um Staub zu entfernen. Bei Flecken befeuchten Sie ein fusselfreies Tuch leicht mit 90%igem Isopropylalkohol und wischen Sie vorsichtig. Verwenden Sie niemals Wasser.

Wo finde ich Ersatzteile für dieses Mainboard?

Sie können Teile wie die CMOS-Batterie, die E/A-Blende oder Kabel beim MSI-Support oder bei autorisierten Händlern bestellen. Das Handbuch enthält die Teilenummern.

Wie aktiviere ich die Cool'n'Quiet-Technologie?

Gehen Sie im BIOS zu Cell Menu → CPU Feature und aktivieren Sie AMD Cool'n'Quiet. Stellen Sie dann in Windows den Energieplan auf 'Minimaler Energiesparmodus'.

BEDIENUNGSANLEITUNG G52-76231XK MSI

Hinweis von MSI zur Erhaltung und Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht als kommunale Abfälle entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in die Europäische Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie diese Produkte zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

EINLEITUNG 69 SPEZIFIKATIONEN 70 HINTERES ANSCHLUSSPANEL 72 HARDWARE SETUP 72 BIOS SETUP 82

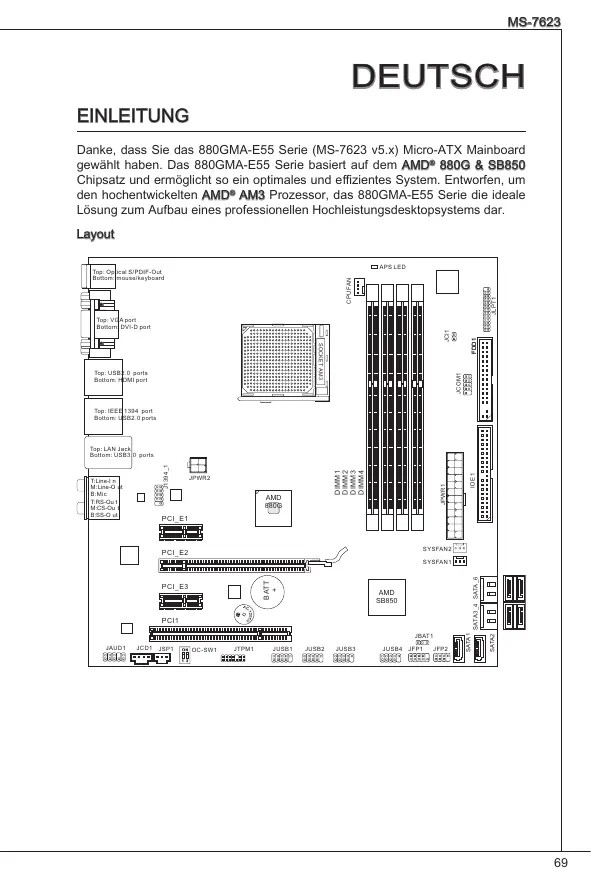

Danke, dass Sie das 880GMA-E55 Serie (MS-7623 v5.x) Micro-ATX Mainboard gewählt haben. Das 880GMA-E55 Serie basiert auf dem AMD® 880G & SB850 Chipsatz und ermöglicht so ein optimales und effizientes System. Entworfen, um den hochentwickelten AMD® AM3 Prozessor zu unterstützen, ist das 880GMA-E55 Serie die ideale Lösung zum Aufbau eines professionellen Hochleistungsdesktopsystems.

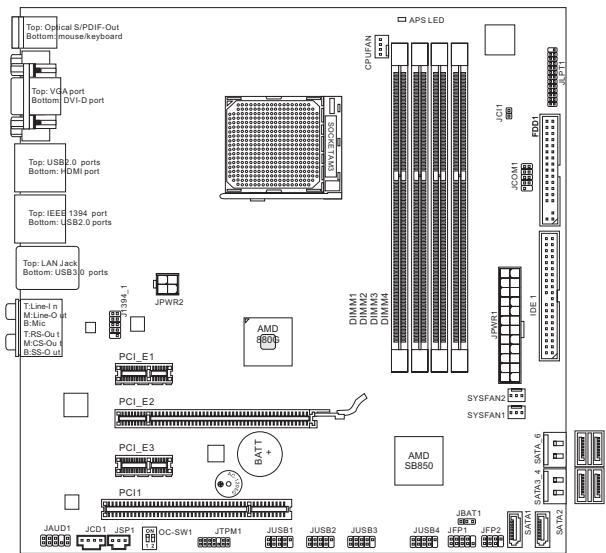

Layout

SPEZIFIKATIONEN

Prozessoren

AMD® Phenom II/ Phenom/ Athlon II/ Athlon/ Sempron Prozessoren für Sockel AM3.

(Weitere CPU-Informationen finden Sie unter http://www.msi.com/index.php?func=ccpuform2)

HyperTransport

• Unterstützt Hyper Transport (HT) 3.0 Technologie

Chipsatz

Northbridge: AMD® 880G Chipsatz, Southbridge: AMD® SB850 Chipsatz

Speicher

DDR3 800/1066/1333/1600*(OC) SDRAM (max. 16 GB) – Unterstützung des Dual-Kanal-Modus (Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter http://www.msi.com/index.php?func=testreport)

LAN

• Unterstützt LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E

IEEE 1394

2 IEEE 1394 Anschlüsse über VIA® VT6315N (Stiftleiste x1, Rückplatte x1)

Audio

Onboard-Soundchip Realtek® ALC892, 8-Kanal-Audio-Ausgang mit "Jack Sensing", erfüllt die Azalia-Spezifikationen

IDE

1 IDE-Anschluss über JMicron 368 – Unterstützung der Betriebsmodi Ultra DMA 33/66/100, PIO & Bus Mastering

SATA

6 SATA 6Gb/s Anschlüsse über AMD® SB850

RAID

SATA1~6 unterstützen RAID 0/1/5/10 über AMD® SB850

Diskette

1 Diskettenanschluss - Unterstützung 1 Diskettenlaufwerk mit 360KB, 720KB, 1,2MB, 1,44MB und 2,88MB

Anschlüsse

Hintere Ein-/ und Ausgänge

• 1 optischer S/PDIF-Ausgang
• 1 PS/2 Maus-/ Tastaturanschluss
• 1 VGA-Anschluss
• 1 DVI-D-Anschluss
• 1 HDMI-Anschluss
• 1 IEEE 1394-Anschluss
• 4 USB 2.0-Anschlüsse
• 2 USB 3.0-Anschlüsse
• 1 LAN-Anschluss
• 6 Audiobuchsen

On-Board-Stiftleisten

• 1 Parallele Schnittstelle
• 4 USB 2.0 Stiftleisten
• 1 IEEE 1394 Stiftleiste
• 1 Serieller Anschluss
• 1 SPDIF-Ausgang Stiftleiste
• 1 Audio-Stiftleiste für Gehäuse-Audio-Ein-/Ausgänge
• 1 Gehäusekontaktschalter
• 1 CD-Stiftleiste für Audio-Eingang
• 1 TPM-Schnittstelle
• 1 OC-Schalter

Steckplatz

1 PCIE 2.0 x16-Steckplatz, 2 PCIE 2.0 x1-Steckplätze, 1 PCI-Steckplatz, unterstützt 3,3V/5V PCI-Bus-Interface

Formfaktor

Micro-ATX (24,4 cm x 24,4 cm)

Montage

8 Montagebohrungen

(Wenn Sie für Zubehörbestellungen Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter http://www.msi.com/index.php)

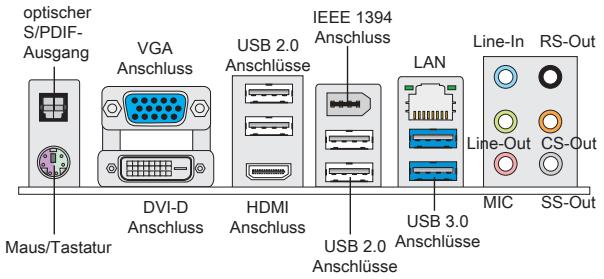

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

HARDWARE-SETUP

CPU- und Kühler-Einbau für Sockel AM3

Wenn Sie die CPU einbauen, stellen Sie bitte sicher, dass Sie auf der CPU einen Kühler anbringen, um Überhitzung zu vermeiden. Vergessen Sie nicht, etwas Silizium-Wärmeleitpaste auf die CPU aufzutragen, bevor Sie den Prozessorkühler installieren, um eine Ableitung der Hitze zu erzielen.

Die Oberseite der AM3-CPU.

Vergessen Sie nicht, etwas Silizium-Wärmeleitpaste auf die CPU aufzutragen, um eine Ableitung der Hitze zu erzielen.

Der goldene Pfeil

Folgen Sie den Schritten unten, um die CPU und den Kühler ordnungsgemäß zu installieren. Ein fehlerhafter Einbau führt zu Schäden an der CPU und dem Mainboard.

1. Ziehen Sie den Hebel leicht seitlich vom Sockel weg, heben Sie ihn dann bis zu einem Winkel von ca. 90° an.
2. Machen Sie den goldenen Pfeil auf der CPU ausfindig. Die CPU passt nur in der korrekten Ausrichtung. Setzen Sie die CPU in den Sockel.
3. Ist die CPU korrekt installiert, sollten die Pins an der Unterseite vollständig versenkt und nicht mehr sichtbar sein. Beachten Sie bitte, dass jede Abweichung von der wichtigen Vorgehensweise beim Einbau Ihr Mainboard dauerhaft beschädigen kann.
4. Drücken Sie die CPU fest in den Sockel und drücken Sie den Hebel wieder nach unten bis in seine Ursprungsstellung. Da die CPU während des Schließens des Hebels dazu neigt, sich zu bewegen, sichern Sie diese bitte während des Vorgangs durch permanenten Fingerdruck von oben, um sicherzustellen, dass die CPU richtig und vollständig im Sockel sitzt.
5. Setzen Sie den Kühler auf die Kühlerhalterung und haken Sie zuerst ein Ende des Kühlers an dem Modul fest.
6. Dann drücken Sie das andere Ende des Bügels herunter, um den Kühler auf der Kühlerhalterung zu fixieren. Anschließend ziehen Sie den Sicherungshebel an der Seite fest.
7. Drücken Sie den Sicherungshebel.
8. Verbinden Sie das Stromkabel des CPU-Lüfters mit dem Anschluss auf dem Mainboard.

WICHTIG

• Die Fotos des Mainboards in diesem Abschnitt dienen nur Demonstrationszwecken im Zusammenhang mit dem Kühlereinbau beim Sockel AM3. Die Erscheinung Ihres Mainboards kann in Abhängigkeit vom Modell abweichen.
• Es besteht Verletzungsgefahr, wenn Sie den Sicherungshaken vom Sicherungsbolzen trennen. Sobald der Sicherungshaken gelöst wird, schnellt der Sicherungshaken sofort zurück.

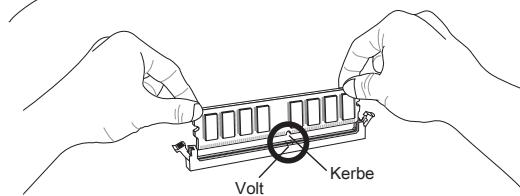

Vorgehensweise beim Einbau von Speichermodulen

1. Die Speichermodule haben nur eine Kerbe in der Mitte des Moduls. Sie passen nur in einer Richtung in den Sockel.
2. Stecken Sie das Arbeitsspeichermodul senkrecht in den DIMM-Steckplatz ein, dann drücken Sie es hinein, bis die goldenen Kontakte tief im Sockel sitzen. Wenn das Speichermodul richtig im DIMM-Steckplatz eingesetzt wird, können Sie den goldenen Finger kaum sehen.
3. Die Plastikklammern an den Seiten des DIMM-Steckplatzes schließen sich automatisch.

WICHTIG

• Stellen Sie im Zweikanalbetrieb sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM-Slots der entsprechenden Kanäle verwenden.
• Um einen sicheren Systemstart zu gewährleisten, bestücken Sie immer zuerst DIMM 1.

ATX 24-poliger Stromanschluss: JPWR1

Hier können Sie ein ATX 24-Pin-Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

ATX 4-poliger Stromanschluss: JPWR2

Dieser 4-polige Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

WICHTIG

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenen ATX-Netzteil sicher, um den stabilen Betrieb des Mainboards zu gewährleisten.

Anschluss des Diskettenlaufwerks: FDD1

Der Anschluss unterstützt Diskettenlaufwerke mit 360KB, 720KB, 1,2MB, 1,44MB oder 2,88MB Kapazität.

IDE-Anschluss: IDE1

An den Anschluss können bis zu IDE-Festplatten, optische Diskettenlaufwerke und andere Geräte angeschlossen werden.

WICHTIG

Wenn Sie zwei Laufwerke über ein Kabel verbinden, müssen Sie das zweite Laufwerk im Slave-Modus konfigurieren, indem Sie entsprechend die Jumper setzen. Entnehmen Sie die Anweisungen zum Setzen der Jumper der Dokumentation der Festplatte, die der Festplattenhersteller zur Verfügung stellt.

Serial-ATA-Anschluss: SATA1 ~ 6

Der Anschluss ist eine Hochgeschwindigkeitsschnittstelle der Serial ATA. Jeder Anschluss kann ein Serial ATA Gerät anschließen.

WICHTIG

Bitte falten Sie das Serial ATA Kabel nicht in einem Winkel von 90 Grad, da dies zu Datenverlusten während der Datenübertragung führt.

Stromanschlüsse für Lüfter: CPUFAN, SYSFAN1, SYSFAN2

Die Netzteillüfteranschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V verbunden werden sollte, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

CPUFAN

SYSFAN1

SYSFAN2

S/PDIF-Ausgang: JSP1

Die SPDIF (Sony & Philips Digital Interconnect Format) Schnittstelle wird für die Übertragung digitaler Audiodaten verwendet.

CD-Eingang: JCD1

Dieser Anschluss wird für externen Audioeingang zur Verfügung gestellt.

Frontpanel Anschlüsse: JFP1, JFP2

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

Serieller Anschluss: JCOM1

Es handelt sich um eine 16550A Kommunikationsschnittstelle, die 16 Bytes FIFOs senden/empfängt. Hier lässt sich eine serielle Maus oder andere serielle Geräte direkt anschließen.

Audioanschluss des Frontpanels: JAUD1

Der Audio-Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

USB-Frontanschluss: JUSB1, JUSB2, JUSB3, JUSB4

Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide und ist bestens geeignet, Hochgeschwindigkeits-USB-Peripheriegeräte anzuschließen, wie z.B. USB-Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

TPM-Modul-Anschluss: JTPM1

Dieser Anschluss wird für das optionale TPM-Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM-Moduls entnehmen Sie bitte dem TPM-Plattform-Handbuch.

Gehäusekontaktanschluss: JCI1

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System zeichnet dies auf und gibt auf dem Bildschirm eine Warnung aus. Um die Warnmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

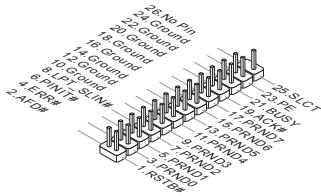

Parallele Schnittstelle: JLPT1

Die folgende Stiftleiste unterstützt den Betrieb von Endgeräten (Parallele Schnittstelle) über ein optional erhältliches Bracket. Der Anschluss (Parallel Port) unterstützt die Betriebsmodi EPP (Enhanced Parallel Port) und ECP (Extended Capabilities Port).

IEEE1394-Anschluss: J1394_1

Dieser Anschluss erlaubt Ihnen, die Vorrichtung IEEE1394 über ein externes IEEE1394-Slotblech anzuschließen.

Steckbrücke zur CMOS-Lösung: JBAT1

Der Onboard-CMOS-Speicher (RAM) wird über eine zusätzliche Batterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Daten löschen).

Halten Daten

Löschen Daten

WICHTIG

Sie können den CMOS löschen, indem Sie die Pins 2-3 verbinden, während das System ausgeschaltet ist. Kehren Sie danach zur Pinposition 1-2 zurück. Löschen Sie den CMOS nicht, solange das System angeschaltet ist, dies würde das Mainboard beschädigen.

Übertaktung FSB Schalter: OC_SW1

Mit der Änderung der Schalter kann der FSB-Takt erhöht werden. Folgen Sie den Anweisungen, um FSB einzustellen.

Standardwerte

Erhöhen der CPU-Taktgeschwindigkeit um 10%

Erhöhen der CPU-Taktgeschwindigkeit um 15%

Erhöhen der CPU-Taktgeschwindigkeit um 20%

WICHTIG

• Stellen Sie bitte sicher, dass der PC ausgeschaltet ist, bevor Sie die Schalter ändern.
• Während des Starts kann die Übertaktung die Instabilität oder den Absturz verursachen, dann stellen Sie den Schalter zur Standardeinstellung zurück.

APS LED Statusanzeige: LED1

Diese APS (Active Phase Switching) LEDs zeigen den gegenwärtigen CPU Stromphasenmodus an. Lesen Sie die folgenden Anweisungen.

Ein	Die LED leuchtet, wenn CPU in der Phase 3 Power-Modus.
Aus	Die LED aus ist, wenn CPU in der Phase 1 Power-Modus.

PCIE-Steckplatz

Der PCIE-Steckplatz unterstützt eine Erweiterungskarte mit der PCIE-Schnittstelle.

PCIE 2.0 x16-Steckplatz

PCIE x1-Steckplatz

PCI-Steckplatz

Der PCI-Steckplatz kann LAN-Karten, SCSI-Karten, USB-Karten und sonstige Zusatzkarten aufnehmen, die mit den PCI-Spezifikationen konform sind.

WICHTIG

Achten Sie darauf, dass Sie zuerst das Netzkabel aus der Steckdose herausziehen, bevor Sie eine Erweiterungskarte installieren oder öffnen. Denken Sie auch daran, die Dokumentation der Erweiterungskarte zu lesen, um notwendige Hardware- oder Softwareeinstellungen für die Erweiterungskarte wie z.B. Jumper-, Schalter- oder BIOS-Einstellungen vorzunehmen.

PCI-Unterbrechungsanforderungs-Routing

Eine IRQ (Interrupt Request; Unterbrechungsanforderung)-Leitung ist eine Hardwareleitung, über die ein Gerät Unterbrechungssignale zu dem Mikroprozessor schicken kann. Die PCI IRQ-Pole werden in der Regel mit den PCI-Bus-Polen wie folgt verbunden:

Folge Stockplatz	1	2	3	4
PCI 1	INT E#	INT F#	INT G#	INT H#

BIOS SETUP

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach dem Anschalten). Sobald die Meldung unten erscheint, drücken Sie die Taste <F2> oder <DEL>, um das Setup aufzurufen.

(ENTF drücken, um das Einstellungsprogramm zu öffnen)

Sollten Sie die Taste nicht rechtzeitig gedrückt haben und somit den Start des BIOS verpasst haben, starten Sie Ihr System neu. Entweder drücken Sie dazu den "Power On / Anschalter" oder den "Reset" Knopf. Alternativ betätigen Sie die Tastenkombination <Ctrl>, <Alt> und <Del>, um einen Neustart zu erzwingen.

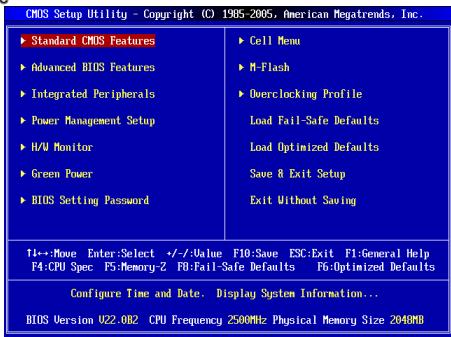

Main Page

Standard CMOS Features

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, z.B. Uhrzeit, Datum usw.

Verwenden Sie diesen Menüpunkt, um AMI-eigene weitergehende Einstellungen an Ihrem System vorzunehmen.

Verwenden Sie dieses Menü, um die Einstellungen für die im Board integrierten Peripheriegeräte vorzunehmen.

Power Management Setup

Verwenden Sie dieses Menü, um die Einstellungen für die Stromsparfunktionen vorzunehmen.

H/W Monitor

Dieser Eintrag zeigt den Status der CPU, des Lüfters und allgemeine Warnungen zum generellen Systemstatus.

Green Power

Verwenden Sie dieses Menü, um Einstellungen der Stromversorgung vorzunehmen.

Verwenden Sie dieses Menü, um das Kennwort für das BIOS einzugeben.

Cell Menu

Hier können Sie Einstellungen zu Frequenzen/Spannungen und Übertaktung vornehmen.

M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/aufblinken (nur FAT/FAT32 Format).

Abspeichern/Laden der Einstellungen im/vom CMOS für BIOS.

Load Fail-Safe Defaults

Hier können Sie die BIOS-Werkseinstellungen für stabile Systemleistung laden.

Load Optimized Defaults

In diesem Menü können Sie eine stabile, werkseitig gespeicherte Einstellung des BIOS-Speichers laden.

Save & Exit Setup

Abspeichern der BIOS-Änderungen im CMOS und Verlassen des BIOS.

Exit Without Saving

Verlassen des BIOS ohne Speicherung; vorgenommene Änderungen verfallen.

Cell Menu

Zeigt die derzeitige Frequenz der CPU, des Speichers und der CPU-NB. Nur Anzeige.

CPU Specifications

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten CPUs.

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Technologien des installierten CPUs.

CPU Feature

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen:

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU-Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu senken. Nicht alle Prozessoren unterstützen Enhanced Halt State (C1E).

SVM Support

Hier können Sie die Technologie des AMD SVM (Secure Virtual Machine) deaktivieren / aktivieren.

AMD Cool'n'Quiet

Die Cool'n'Quiet Technologie kann die CPU-Geschwindigkeit und Stromaufnahme effektiv und dynamisch reduzieren.

C1E Support

Während des Leerlaufs aktiviert die Funktion, um die Stromaufnahme zu senken. Nicht alle Prozessoren unterstützen Enhanced Halt State (C1E).

WICHTIG

Für eine einwandfreie Funktion von Cool'n'Quiet muss folgende Vorgehensweise unbedingt sichergestellt werden.

• BIOS-Setup aufrufen und das Menü „Cell Menu“ auswählen. Unter „Cell Menu“ setzen Sie „AMD Cool'n'Quiet“ auf „Enabled“.
• Öffnen Sie Windows und wählen Sie [Start] -> [Einstellungen] -> [Systemsteuerung] -> [Energieoptionen]. Gehen Sie zu den Eigenschaften von Energieoptionen und wählen Sie „Minimaler Energieverbrauch“ unter „Energieschemas“.

Hier können Sie die CPU-FSB-Frequenz verändern (in MHz).

OC Stepping

OC Stepping ist aktiviert, nachdem Sie die Frequenz der Übertaktung im "Adjust CPU FSB Frequency (MHz)" eingestellt haben. Die folgenden Einzelteile beschreiben, wie das System nach dem Laden des Betriebssystems Schritt für Schritt übertakten kann.

Hier kann der Anfangs-Base-Takt angegeben werden. Das System bootet mit dem Anfangs-Base-Takt und übertaktet vom Anfangs-Base-Takt zum eingestellten Base-Takt, der im "Adjust CPU FSB Frequency (MHz)" Schritt für Schritt eingesetzt wird.

OC Step

Stellt ein, wie viele Schritte für die niedrige Grundtakt-Übertaktung verwendet werden.

OC Step Count Timer

Stellt die Pufferzeit für jeden Schritt ein.

Adjust CPU Ratio

Hier können Sie den CPU-Taktmultiplikator (Ratio) angeben. Dies können Sie nur nutzen, wenn der Prozessor diese Funktion unterstützt.

Zeigt die verstellte Frequenz der CPU. Nur Anzeige.

Adjust CPU-NB Ratio

Hier können Sie den CPU-NB-Taktmultiplikator (Ratio) angeben.

Zeigt die verstellte Frequenz der CPU-NB. Nur Anzeige.

Unlock CPU Core

Hier können Sie die sonstigen Kerne entsperren. Wählen Sie die Einstellung [Enabled] (ermöglicht) aus und stellen Sie dann Advanced Clock Calibration auf [Auto], um die Prozessorkerne zu aktivieren.

Hier können Sie übertakten. Lautet die Einstellung auf [Auto], kann eine hohe CPU-Ratio angegeben werden, nur wenn der Prozessor diese Funktion unterstützt.

CPU Core Control

Gesteuert wird die Anzahl der CPU-Kerne. Mit der Einstellung [Auto] führt das CPU die standardmäßig zulässigen Kerne. Mit der Einstellung [Manual] können Sie die spezifischen CPU-Kerne deaktivieren/aktivieren.

Core 1/2/3/4

Hier können Sie die Kerne 1/2/3/4 deaktivieren/aktivieren.

OC Genie Lite

Die Einstellung [Enabled] erlaubt dem System, den maximalen FSB-Takt zu erkennen und automatisch zu übertakten. Wenn die Übertaktung nicht ausgeführt werden kann, können Sie bei niedrigerem FSB-Takt für eine erfolgreiche Übertaktung versuchen.

Onboard VGA Core OverClock

Hier können Sie den integrierten VGA übertakten.

Können Sie die integrierte VGA-Frequenz angeben.

Memory-Z

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

DIMM1~4 Memory SPD Information

Drücken Sie die Eingabetaste, um das Untermenü aufzurufen. Das Untermenü zeigt die Informationen des installierten Speichers an.

Advance DRAM Configuration

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

DRAM Timing Mode

Wählen Sie aus, ob das DRAM-Timing durch das SPD (Serial Presence Detect) EEPROM auf dem DRAM-Modul gesteuert wird. Die Einstellung [Auto] ermöglicht die automatische Erkennung des DRAM-Timings und der folgenden "Advance DRAM Configuration" Untermenü durch das BIOS auf Basis der Einstellungen im SPD. Wenn Sie [Manual] vorwählen, können Sie das DRAM-Timing und die folgenden "Advance DRAM Configuration" Untermenü anpassen.

FSB/DRAM Ratio

Hier können Sie das Verhältnis von FSB zu Speicher anpassen.

Zeigt die eingestellte Frequenz des DDR-Speichers. Nur Anzeige.

HT Link Control

Drücken Sie die Eingabetaste <Enter>, um das Untermenü aufzurufen.

Hier können Sie die Hyper-Transport-Link-Breite festlegen. Mit der Einstellung [Auto] erkennt das System die HT-Link-Breite automatisch.

HT Link Speed

Gibt die Betriebsfrequenz des Taktgebers des Hypertransport-Links vor. Mit der Einstellung [Auto] erkennt das System die HT-Link-Geschwindigkeit automatisch.

Zeigt die eingestellte Frequenz des HT-Links. Nur Anzeige.

Auto Disable DRAM/PCI Frequency

Lautet die Einstellung auf [Enabled] (eingeschaltet), deaktiviert das System die Taktung leerer DRAM/PCI-Sockel, um die elektromagnetische Störstrahlung (EMI) zu minimieren.

CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V)

Diese Option bietet Ihnen an, die Spannung des CPU, des Speichers und des Chips anzupassen.

Spread Spectrum

Pulsiert der Taktgenerator des Motherboards, erzeugen die Extremwerte (Spitzen) der Pulse EMI (Elektromagnetische Interferenzen). Die Spread Spectrum Funktion reduziert die erzeugten EMI, indem die Pulse so moduliert werden, dass die Pulsspitzen zu flacheren Kurven reduziert werden. Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für Sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI. Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum Einfrieren zu bringen.

WICHTIG

• Sollten Sie keine Probleme mit Interferenzen haben, belassen Sie es bei der Einstellung [Disabled] (ausgeschaltet), um bestmögliche Systemstabilität und -leistung zu gewährleisten. Stellt für Sie EMI ein Problem dar, wählen Sie die gewünschte Bandbreite zur Reduktion der EMI.
• Je größer der Spread Spectrum Wert ist, desto mehr nimmt die EMI ab, und das System wird weniger stabil. Bitte befragen Sie Ihre lokale EMI-Regelung zum meist passenden Spread Spectrum Wert.
• Denken Sie daran, Spread Spectrum zu deaktivieren, wenn Sie übertakten, da sogar eine leichte Schwankung eine vorübergehende Taktsteigerung erzeugen kann, die gerade ausreichen mag, um Ihren übertakteten Prozessor zum Einfrieren zu bringen.

Load Optimized Defaults

Hier können Sie die BIOS-Voreinstellungen für den stabilen Betrieb laden, die der Mainboard-Hersteller vorgibt.
