Type de produit	Carte mère Micro-ATX pour ordinateur de bureau
Marque	MSI
Modèle	G52-76231XK (MS-7623 v5.x)
Processeurs supportés	AMD Phenom II, Phenom, Athlon II, Athlon, Sempron (socket AM3)
Chipset	AMD 880G (Northbridge) + SB850 (Southbridge)
Mémoire	DDR3 800/1066/1333/1600 (OC) SDRAM, max 16 Go, double canal
Slots d'extension	1x PCIe 2.0 x16, 2x PCIe 2.0 x1, 1x PCI
Stockage	6x SATA 6 Gb/s (RAID 0/1/5/10), 1x IDE, 1x FDD
Connectivité réseau	LAN 10/100/1000 Gigabit Ethernet (Realtek RTL8111E)
Audio	Realtek ALC892, 8 canaux HD
Ports arrière	1x PS/2, 1x VGA, 1x DVI-D, 1x HDMI, 1x IEEE 1394, 4x USB 2.0, 2x USB 3.0, 1x S/PDIF optique, 6x audio
Connecteurs internes	4x USB 2.0, 1x IEEE 1394, 1x série, 1x parallèle, 1x S/PDIF, 1x audio avant, 1x CD-In, 1x TPM, 1x intrusion châssis, 1x interrupteur OC
Dimensions	24,4 cm x 24,4 cm (format Micro-ATX)
Alimentation	Connecteur ATX 24 broches + 4 broches (CPU)
Refroidissement	1x connecteur ventilateur CPU, 2x connecteurs ventilateur système
Fonctions spéciales	Overclocking via interrupteur FSB, OC Genie Lite, APS (Active Phase Switching), Cool'n'Quiet
BIOS	AMI BIOS, accès par touche DEL, réglages avancés mémoire et CPU
Garantie et réparabilité	Pièces détachées disponibles via MSI ; batterie CMOS remplaçable

FOIRE AUX QUESTIONS - G52-76231XK MSI

Comment installer le processeur sur la carte mère MSI G52-76231XK ?

Pour installer le CPU, relevez le levier du socket à 90°, alignez la flèche dorée du processeur avec le repère sur le socket, insérez-le sans forcer, puis refermez le levier. Appliquez de la pâte thermique avant de fixer le ventilateur.

Quels types de mémoire RAM sont compatibles ?

La carte mère supporte la DDR3 à 800/1066/1333/1600 MHz (overclocking) jusqu'à 16 Go maximum, en configuration double canal. Assurez-vous d'utiliser des modules identiques pour activer le double canal.

Comment accéder au BIOS ?

Allumez le PC et appuyez sur la touche DEL lorsque le message 'Press DEL to enter SETUP' apparaît à l'écran. Si le message disparaît, redémarrez et réessayez.

Comment overclocker le processeur avec l'interrupteur FSB ?

Éteignez le système, puis réglez l'interrupteur OC_SW1 sur la carte mère pour augmenter la fréquence du FSB de 10%, 15% ou 20%. Veillez à ne pas dépasser les limites de votre processeur.

Que faire si la carte mère ne démarre pas après un overclocking ?

Réinitialisez le BIOS en déplaçant le cavalier JBAT1 sur les broches 2-3 pendant quelques secondes (PC éteint), puis remettez-le en position 1-2. Rechargez les paramètres par défaut.

Comment configurer le RAID ?

Le southbridge AMD SB850 prend en charge les modes RAID 0, 1, 5 et 10. Connectez les disques SATA, entrez dans le BIOS et réglez le mode SATA sur RAID. Sauvegardez, puis accédez à l'utilitaire RAID pendant le POST.

La carte mère est-elle compatible avec les processeurs AMD Ryzen ?

Non, la carte mère MSI G52-76231XK utilise le socket AM3 et supporte uniquement les processeurs AMD Phenom II, Athlon II, Sempron, etc. Les Ryzen nécessitent un socket AM4.

Comment nettoyer la carte mère ?

Utilisez de l'air comprimé pour enlever la poussière. Pour les taches, humidifiez légèrement un chiffon non pelucheux avec de l'alcool isopropylique à 90% et essuyez délicatement. Ne jamais utiliser d'eau.

Où trouver des pièces de rechange pour cette carte mère ?

Vous pouvez commander des pièces telles que la batterie CMOS, le panneau E/S ou des câbles en contactant le support MSI ou via des revendeurs agréés. Le manuel indique les numéros de pièces.

Comment activer la technologie Cool'n'Quiet ?

Dans le BIOS, allez dans Cell Menu → CPU Feature et activez AMD Cool'n'Quiet. Ensuite, dans Windows, réglez le plan d'alimentation sur 'Gestion minimale de l'alimentation'.

MODE D'EMPLOI G52-76231XK MSI

En tant qu'écologiste et afin de protéger l'environnement, MSI tient à rappeler ici...

Au sujet de la directive européenne (UE) relative aux déchets des équipements électriques et électroniques, directive 2002/96/CE, prenant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récupérer certains produits en fin de vie. MSI prendra en compte cette exigence relative au retour des produits en fin de vie au sein de la communauté européenne. Par conséquent, vous pouvez retourner localement ces matériels dans les points de collecte.

KomnainaMSI pndinnaHMAATAKTINBHeDeJeTCTNnO 3aauTe OKpykaoueI cpeDy, N03OTMy HANMOHNAEM BAM, YTO...

Conformément à la directive européenne (UE) relative à la prévention des déchets d'équipements électriques et électroniques (directive 2002/96/CE), entrant en vigueur le 13 août 2005, les produits appartenant à la catégorie des équipements électriques et électroniques ne peuvent être considérés comme des déchets ménagers. Par conséquent, les fabricants de ces équipements sont tenus de les reprendre pour leur recyclage en fin de vie. MSI s'engage à respecter cette exigence de reprise des produits vendus sous la marque MSI sur le territoire de l'UE, pour leur recyclage en fin de vie. Vous pouvez retourner ces produits dans les points de collecte spécialisés.

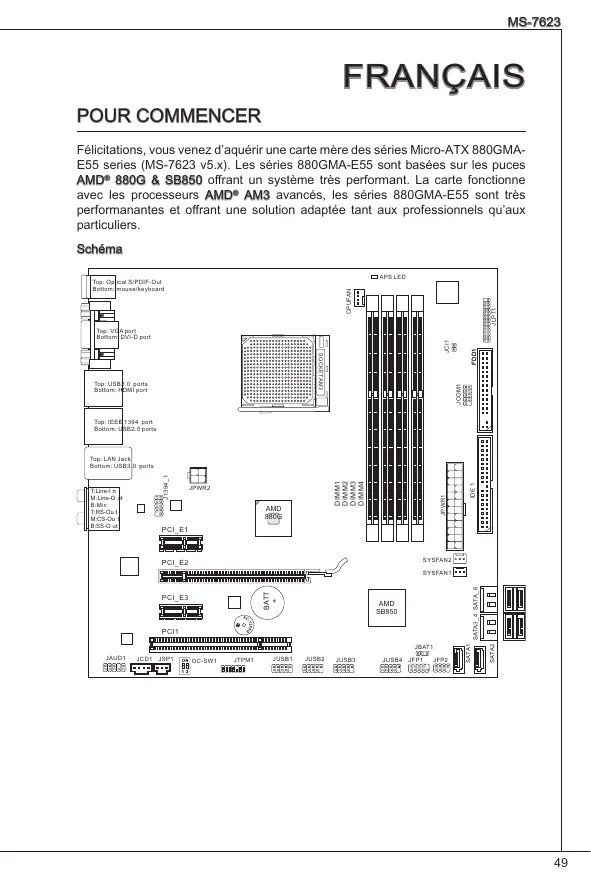

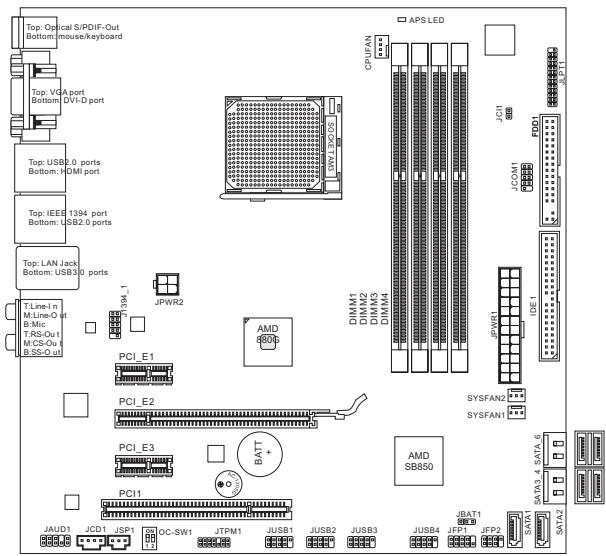

Félicitations, vous venez d'acquérir une carte mère des séries Micro-ATX 880GMA-E55 (MS-7623 v5.x). Les séries 880GMA-E55 sont basées sur les puces AMD® 880G & SB850 offrant un système très performant. La carte fonctionne avec les processeurs AMD® AM3 avancés, les séries 880GMA-E55 sont très performantes et offrent une solution adaptée tant aux professionnels qu'aux particuliers.

SPÉCIFICATIONS

Processeurs supportés

• Processeurs AMD® Phenom II/ Phenom/ Athlon II/ Athlon/ Sempron dans le paquet AM3.

(Pour plus d'informations sur le CPU, veuillez visiter

http://www.msi.com/index.php?func=cpuform2)

HyperTransport

Supporte la technologie Hyper Transport (HT) 3.0

Jeu de puces

North Bridge : puces AMD® 880G ; South Bridge : puces AMD® SB850

Mémoire supportée

DDR3 800/1066/1333/1600*(OC) SDRAM (16 Go max) - Supporte le mode double canal (pour plus d'informations sur les composants compatibles, veuillez visiter http://www.msi.com/index.php?func=testreport)

LAN

Supporte LAN 10/100/1000 Fast Ethernet par Realtek® RTL8111E

IEEE 1394

2 ports IEEE 1394 par VIA VT6315N (connecteur x1, panneau arrière x1)

Audio

Puces intégrées par Realtek® ALC892, audio 8 canaux flexible avec détection de prise, conforme aux spécifications Azalia 1.0

IDE

1 port IDE par JMicron 368, supporte les modes d'opération Ultra DMA 33/66/100/133, PIO et Bus Master

SATA

6 ports SATA 6 Gb/s par AMD® SB850

RAID

SATA1~6 supportent RAID 0/1/5/10 via AMD® SB850

Disquette

1 port de disquette, supporte 1 FDD avec 360KB, 720KB, 1.2MB, 1.44MB et 2.88MB

Connecteurs

Panneau arrière

• 1 S/PDIF-Out optique
• 1 port souris/clavier PS/2
• 1 port VGA
• 1 port DVI-D
• 1 port HDMI
• 1 port IEEE 1394
• 4 ports USB 2.0
• 2 ports USB 3.0
• 1 prise LAN
• 6 prises audio flexibles

Connecteurs intégrés

• 1 connecteur parallèle
• 4 connecteurs USB 2.0
• 1 connecteur IEEE 1394
• 1 connecteur de port série
• 1 connecteur SPDIF-Out
• 1 connecteur audio avant
• 1 connecteur Chassis Intrusion
• 1 connecteur CD-In
• 1 connecteur TPM
• 1 interrupteur OC

Emplacements

1 emplacement PCIE 2.0 x16, 2 emplacements PCIE 2.0 x1, 1 emplacement PCI, supporte l'interface bus PCI 3.3V/5V

Dimension

Micro-ATX (24,4 cm x 24,4 cm)

Montage

8 trous de montage

(Si vous désirez acheter des accessoires et avez besoin du numéro des pièces, vous pouvez consulter notre site Web à l'adresse ci-dessous)

http://www.msi.com/index.php)

PANNEAU ARRIÈRE

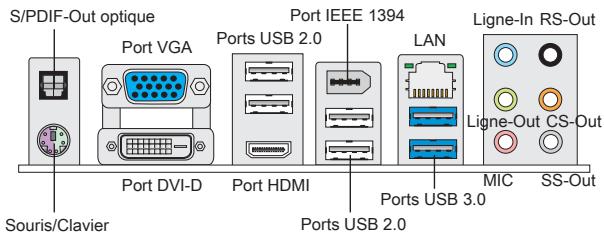

Le panneau arrière dispose des connecteurs suivants :

INSTALLATION DU MATÉRIEL

Installation du CPU et du ventilateur pour AM3

Quand vous installez votre CPU, assurez-vous qu'il possède un système de refroidissement pour prévenir la surchauffe. N'oubliez pas d'appliquer un composé de transfert thermique pour une meilleure dispersion de la chaleur.

La surface du CPU AM3.

N'oubliez pas d'appliquer un composé de transfert thermique pour une bonne dispersion de la chaleur.

La flèche d'or

Suivez les instructions ci-dessous pour installer correctement le CPU et le ventilateur. Une mauvaise installation endommagera votre CPU et la carte mère.

1. Tirez le levier de la douille. Assurez-vous de le lever jusqu'à 90 degrés.
2. Cherchez la flèche d'or du CPU. Elle doit être orientée comme montré sur la photo. Le CPU ne s'installe que dans la position correcte.
3. Si le CPU est correctement installé, les broches sont complètement insérées dans la douille et elles sont invisibles. Veuillez noter que toute mauvaise installation peut endommager définitivement votre carte mère.
4. Appuyez fermement sur le CPU dans la douille et fermez le levier. Comme le CPU a tendance à bouger lorsque le levier se ferme, il faut le maintenir avec la main pour qu'il soit correctement et complètement inséré dans la douille.
5. Posez le ventilateur sur le mécanisme de rétention. Accrochez un côté du clip d'abord.
6. Puis appuyez sur l'autre côté du clip pour fixer le ventilateur sur le haut du mécanisme de rétention. Installez le levier de fixation et levez-le.
7. Fixez le levier.
8. Branchez le câble du ventilateur du CPU au connecteur de ventilateur du CPU sur la carte mère.

IMPORTANT

• Les photos de carte mère montrées dans cette partie ne sont que pour une démonstration de l'installation du ventilateur pour Socket AM3 CPU. L'apparence de votre carte mère peut varier selon le modèle que vous achetez.
• Quand vous déconnectez le crochet de sécurité du verrou fixé, il faut garder un œil sur vos doigts, car une fois que le crochet de sécurité est déconnecté du verrou fixé, le levier fixé jaillira immédiatement.

Installation des modules de mémoire

1. Le module de mémoire ne possède qu'une seule encoche au centre et il ne peut être inséré que dans la bonne orientation.
2. Insérez le module de mémoire verticalement dans le slot DIMM. Puis poussez-le à l'intérieur jusqu'à ce que les contacts dorés sur le module de mémoire soient profondément insérés dans le slot DIMM. Les clips en plastique situés de chaque côté du module se fermeront automatiquement. Vous ne pouvez presque pas voir les contacts dorés si le module de mémoire est correctement inséré dans le slot DIMM.
3. Vérifiez manuellement que le module de mémoire est bien inséré en vérifiant les clips en plastique situés de chaque côté du module.

IMPORTANT

• En mode Double-Canaux, assurez-vous que vous installez les modules de mémoire du même type et de la même densité dans des slots DIMM de canaux différents.
• Pour activer avec succès votre ordinateur, insérez tout d'abord les modules de mémoire DIMM1.

Connecteur d'alimentation ATX 24-pin : JPWR1

Ce connecteur vous permet de connecter l'alimentation ATX 24-pin. Pour cela, assurez-vous que le connecteur est bien positionné dans le bon sens et que les broches sont alignées. Abaissez alors l'alimentation d'énergie dans le connecteur.

Connecteur d'alimentation ATX 4-pin : JPWR2

Ce connecteur d'alimentation de 4-pin sert à alimenter le CPU.

IMPORTANT

Assurez-vous que tous les connecteurs sont reliés à l'alimentation ATX pour assurer une stabilité de la carte mère.

Connecteur Floppy Disk Drive : FDD1

Ce connecteur supporte les formats 360 Ko, 720 Ko, 1,2 Mo, 1,44 Mo ou 2,88 Mo.

Connecteur IDE : IDE1

Ce connecteur supporte les disques durs IDE, les lecteurs de disque optique et d'autres périphériques IDE.

IMPORTANT

Si vous installez deux périphériques IDE sur un même câble, vous devez configurer le second en mode sélection de câble ou en mode maître/esclave en configurant les cavaliers. Référez-vous aux documentations des périphériques IDE fournies par les vendeurs pour les instructions d'arrangement des cavaliers.

Connecteur Squirrel ATA : SATA1 ~ 6

Ce connecteur est un port d'interface haute vitesse Série ATA. Chaque connecteur peut se connecter à un dispositif Série ATA.

IMPORTANT

Veuillez ne pas tordre le câble Série ATA à 90 degrés. Cela pourrait l'endommager et entraîner la perte de données lors des phases de transfert de celles-ci.

Connecteurs d'alimentation du ventilateur : CPUFAN, SYSFAN1, SYSFAN2

Les connecteurs d'alimentation du système de refroidissement supportent un système de refroidissement de +12V. Lors de la connexion du câble, assurez-vous que le fil positif soit connecté au +12V ; le câble noir connecté au GND. Si la carte mère possède un chipset System Hardware Monitor intégré, vous devez utiliser un ventilateur ayant ces caractéristiques si vous voulez contrôler le ventilateur du CPU.

CPUFAN

SYSFAN1

SYSFAN2

Connecteur S/PDIF-Out : JSP1

Ce connecteur sert à connecter l'interface S/PDIF (Sony & Philips Digital Interconnect Format) pour une transmission numérique audio.

Connecteur CD-In : JCD1

Ce connecteur est fourni pour une entrée audio externe.

Connecteurs panneau avant : JFP1, JFP2

Ces connecteurs sont pour des connexions électriques aux commutateurs et LEDs. Le JFP1 est compatible avec le guide de conception de connectivité d'E/S du panneau avant d'Intel®.

Connecteur de port série : JCOM1

Le port série est un port de communications à haute vitesse de type 16550A, qui envoie/reçoit 16 octets de mémoire tampon (FIFO). Vous pouvez y connecter un périphérique série.

Connecteur audio avant : JAUD1

Ce connecteur vous permet de connecter un audio en panneau avant. Il est compatible avec le guide de conception Intel® Front Panel I/O Connectivity Design Guide.

Connecteurs USB avant : JUSB1, JUSB2, JUSB3, JUSB4

Ces connecteurs, compatibles avec le guide de conception Intel® I/O Connectivity Design Guide, sont idéaux pour connecter des périphériques USB à haute vitesse tels que des disques durs USB, des caméras numériques, des lecteurs MP3, des imprimantes, des modems, etc.

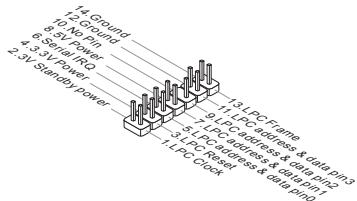

Connecteur de module TPM : JTPM1

Ce connecteur est relié à un module TPM (Trusted Platform Module). Veuillez vous référer au manuel de la plateforme de sécurité TPM pour plus de détails et d'utilisations.

Connecteur d'intrusion châssis : JCI1

Ce connecteur est relié à un câble d'interrupteur d'intrusion châssis. Si le châssis est ouvert, l'interrupteur en informera le système, qui enregistrera ce statut et affichera un écran d'alerte. Pour effacer ce message d'alerte, vous devez entrer dans le BIOS et désactiver l'enregistrement.

Connecteur de port parallèle : JLPT1

Ce connecteur sert à connecter un support de port parallèle optionnel. Le port parallèle est un port d'imprimante standard qui supporte les modes Enhanced Parallel Port (EPP) et Extended Capabilities Parallel Port (ECP).

Connecteur IEEE1394 : J1394_1

Ce connecteur vous permet de relier un appareil IEEE1394 via un support en option IEEE1394.

Cavalier d'effacement CMOS : JBAT1

Le CMOS RAM intégré reçoit une alimentation d'une batterie externe qui permet de garder les données de configuration du système. Avec le CMOS RAM, le système peut automatiquement amorcer l'OS chaque fois qu'il est allumé. Si vous voulez effacer la configuration du système, réglez le cavalier pour effacer les données.

Conserver les données

Effacer les données

IMPORTANT

Vous pouvez effacer le CMOS en positionnant les broches 2-3 lorsque le PC n'est pas allumé. Puis il faut remettre le cavalier en position 1-2. Évitez surtout d'effacer le CMOS lorsque le PC est allumé, cela endommagera la carte mère.

Interrupteur du FSB d'overclocking : OC_SW1

Vous pouvez overclocker le FSB afin d'augmenter la fréquence du processeur en changeant l'interrupteur. Suivez les instructions suivantes pour régler le FSB.

Défaut

Augmenter la vitesse d'horloge du CPU de 10 %

Augmenter la vitesse d'horloge du CPU de 15 %

Augmenter la vitesse d'horloge du CPU de 20 %

IMPORTANT

• Veuillez vous assurer d'éteindre le système avant de régler l'interrupteur.
• L'overclocking du matériel peut entraîner une instabilité ou un crash pendant le démarrage, et veillez à remettre l'interrupteur par défaut.

Indicateur de statut LED APS : LED1

Les LED APS (Active Phase Switching) indiquent le mode actuel d'alimentation du CPU. Suivez les instructions ci-dessus pour le réglage.

LED1

Allumé	Le LED s'allume lorsque le CPU est au mode de phase 3.
Eteint	Le LED s'eteint lorsque le CPU est au mode de phase 1.

Emplacement PCIE

L'emplacement PCIE supporte la carte d'extension d'interface PCIE.

Emplacement PCIE 2.0 x16

Emplacement PCIE 2.0 x1

Emplacement PCI

Le slot PCI supporte la carte LAN, la carte SCSI, la carte USB, et d'autres cartes ajoutées qui sont compatibles avec les spécifications de PCI.

IMPORTANT

Lorsque vous ajoutez ou retirez une carte d'extension, assurez-vous que le PC n'est pas relié au secteur. Lisez la documentation pour faire les configurations nécessaires du matériel ou du logiciel de la carte d'extension, tels que cavaliers, commutateurs ou la configuration du BIOS.

Chemins de revendication d'interruption de PCI

IRQ est l'abréviation de "interrupt request line". Les IRQ sont des lignes de matériel sur lesquelles les périphériques peuvent émettre des signaux d'interruption au microprocesseur. Les pins de PCI IRQ sont typiquement connectés aux pins de bus PCI comme suivant :

Ordre Emplacement	1	2	3	4
PCI 1	INT E#	INT F#	INT G#	INT H#

RÉGLAGE BIOS

Lorsque le PC est démarré, le processeur de POST (Power On Self Test) se met en route. Quand le message ci-dessous apparaît à l'écran, appuyez sur <DEL> pour accéder au Setup (Réglage).

(Appuyez sur DEL pour accéder au SETUP)

Si le message disparaît avant que vous n'ayez appuyé sur la touche, redémarrez le PC à l'aide du bouton RESET. Vous pouvez aussi le redémarrer en utilisant simultanément la combinaison des touches , , et .

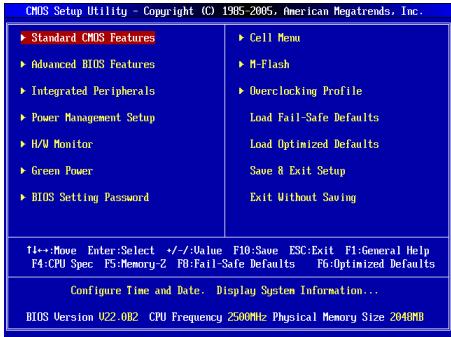

Page Principale

Standard CMOS Features

Utilisez ce menu pour paramétrer des éléments standards du BIOS tels que l'heure, la date, etc.

Utilisez ce menu pour régler les articles des fonctions avancées spécifiques.

Utilisez ce menu pour spécifier vos réglages des périphériques intégrés.

Power Management Setup

Utilisez ce menu pour spécifier vos réglages pour la gestion d'alimentation.

H/W Monitor

Cette entrée montre les statuts du CPU, du ventilateur, et de l'alarme du système.

Green Power

Utilisez ce menu pour spécifier la phase d'énergie.

Utilisez ce menu pour entrer un mot de passe pour le BIOS.

Cell Menu

Utilisez ce menu pour spécifier leur configuration pour le contrôleur de fréquence/voltage.

M-Flash

Utilisez ce menu pour lire / flasher le BIOS à partir d'un lecteur de stockage (formaté en FAT/FAT32 uniquement).

Utilisez ce menu pour conserver / charger vos réglages à partir de / vers CMOS pour le BIOS.

Load Fail-Safe Defaults

Utilisez ce menu pour charger les valeurs par défaut du BIOS, les réglages de la manufacture pour l'opération du système.

Load Optimized Defaults

Utilisez ce menu pour charger les réglages par défaut de la manufacture dans le BIOS pour une performance optimale.

Save & Exit Setup

Réglage pour enregistrer les modifications dans CMOS et quitter.

Exit Without Saving

Réglage pour abandonner les modifications et quitter.

Cell Menu

Ces articles montrent les horloges actuelles de ces vitesses du CPU, de la mémoire et du CPU-NB. Lecture uniquement.

CPU Specifications

Appuyez sur pour entrer dans le sous-menu, qui montre l'information du CPU installé.

Appuyez pour entrer dans le sous-menu. Ce sous-menu montre les technologies supportées par le CPU installé.

CPU Feature

Appuyez sur <Entrée> pour entrer dans le sous-menu :

AMD Cool'n'Quiet

Cette technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E Support

Activer cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Tous les processeurs ne supportent pas l'Enhanced Halt state (C1E).

SVM Support

Cet article vous permet d'activer/désactiver la technologie AMD SVM (Secure Virtual Machine).

AMD Cool'n'Quiet

Cette technologie Cool'n'Quiet peut effectivement et dynamiquement diminuer la vitesse du CPU et la consommation d'alimentation.

C1E Support

Activer cet article pour réduire la consommation d'alimentation du CPU lors de l'arrêt. Tous les processeurs ne supportent pas l'Enhanced Halt state (C1E).

IMPORTANT

Afin d'assurer que la fonction Cool'n'Quiet est activée et qu'elle fonctionnera correctement, il est nécessaire de confirmer doublement que :

• Réglez les réglages du BIOS, choisissez Cell Menu. Sous Cell Menu, trouvez AMD Cool'n'Quiet, mettez-le sur 'Enabled'.
• Entrez dans Windows, choisissez [Démarrer] -> [Paramètres] -> [Panneau de configuration] -> [Options d'alimentation]. Entrez dans les propriétés des Options d'alimentation, et choisissez Gestion minimale de l'alimentation sous Schémas d'alimentation.

Cet article vous permet d'ajuster la fréquence du FSB du CPU (en MHz).

OC Stepping

Cet article est activé après que vous régliez la fréquence d'overclocking dans le "Adjust CPU Base Frequency (MHz)". Et les articles suivants apparaissent. Cet article aide le système à overclocker étape par étape après l'initialisation du système.

Cet article sert à régler l'horloge de base initiale. Le système démarre avec l'horloge de base initiale, et commence à overclocker de l'horloge de base initiale jusqu'à celle que vous réglez dans le "Adjust CPU Base Frequency (MHz)" étape par étape.

OC Step

Cet article règle la quantité d'étapes pour l'overclocking de l'horloge de base.

OC Step Count Timer

Cet article sert à régler le temps de tampon pour chaque étape.

Adjust CPU Ratio

Cet article vous permet d'ajuster le multiplicateur du CPU (ratio). Il est disponible seulement quand le processeur supporte la fonction.

Il montre la fréquence ajustée du CPU. Lecture uniquement.

Adjust CPU-NB Ratio

Cet article sert à ajuster le ratio CPU-NB.

Affiche la fréquence ajustée du CPU-NB. Lecture uniquement.

Déverrouiller le CPU Core

Cet article vous permet de déverrouiller les cœurs ajoutés. Vous pouvez le mettre sur [Enabled] puis mettre Advanced Clock Calibration sur [Auto] pour activer les cœurs du processeur.

Cet article est utilisé pour l'overclocking. Le mettre sur [Enabled] vous permet de régler le CPU Ratio plus haut. Il n'est disponible que si le processeur supporte cette fonction.

Contrôle des cœurs du CPU

Cet article sert à contrôler le nombre de cœurs du CPU. Lorsqu'il est sur [Auto], le CPU fonctionne avec le nombre de cœurs par défaut ; lorsqu'il est sur [Manual], vous pouvez activer ou désactiver des cœurs spécifiques du CPU.

Cœur 1/2/3/4

Ces articles permettent d'activer ou de désactiver les cœurs 1/2/3/4.

OC Genie Lite

Mettre cet article sur [Enabled] permet au système de détecter l'horloge FSB maximale et d'overclocker automatiquement. Si l'overclocking échoue, vous pouvez essayer une horloge FSB moins élevée pour réussir.

Overclocking du VGA intégré

Cet article vous permet d'activer ou de désactiver la capacité d'overclocking du VGA intégré.

Cet article vous permet d'ajuster la fréquence du cœur du VGA intégré.

Memory-Z

Appuyez sur Entrée pour entrer dans le sous-menu.

DIMM1~4 Memory SPD Information

Appuyez sur Entrée pour accéder au sous-menu. Ce sous-menu affiche les informations sur la mémoire prise en charge.

Advance DRAM Configuration

Appuyez sur Entrée pour accéder au sous-menu.

DRAM Timing Mode

Le timing DRAM est contrôlé par le SPD (Serial Presence Detect) EEPROM sur le module DRAM. La mise en [Auto] active les timings DRAM et le sous-menu suivant "Advance DRAM Configuration" sera déterminé par le BIOS en fonction des configurations du SPD. La mise en [Manual] vous permet de configurer manuellement les timings DRAM et le sous-menu suivant "Advance DRAM Configuration".

FSB/DRAM Ratio

Cet article vous permet de régler le ratio FSB/DRAM.

Il affiche la fréquence ajustée de la mémoire. Lecture seule.

HT Link Control

Appuyez sur Entrée pour accéder au sous-menu.

Ces articles vous permettent de régler la largeur du lien Hyper-Transport. Mettez-le en [Auto], le système détectera automatiquement la largeur du lien HT.

HT Link Speed

Cet article vous permet de régler la vitesse du lien Hyper-Transport. Mettez-le en [Auto], le système détectera automatiquement la vitesse du lien HT.

Il affiche la fréquence ajustée du lien HT. Lecture seule.

Auto Disable DRAM/PCI Frequency

Lorsqu'il est réglé sur [Enabled], le système éteint les horloges des slots PCI vides afin de réduire au minimum les interférences électromagnétiques (EMI).

CPU Voltage (V) / CPU-NB Voltage (V) / DRAM Voltage (V)

Ces paramètres servent à ajuster la tension du CPU, de la mémoire et de la puce.

Spread Spectrum

Lorsque le générateur d'horloge de la carte mère fonctionne, les valeurs extrêmes (pics) créent des interférences électromagnétiques (EMI). La fonction Spread Spectrum réduit ces interférences en modulant les impulsions. Si vous n'avez pas de problème d'EMI, laissez-la sur Disabled, ce qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Enabled pour la réduction des EMI. N'oubliez pas de désactiver cette fonction si vous prévoyez de faire de l'overclocking, car la moindre modification peut entraîner une accélération temporaire de l'horloge et ainsi votre processeur overclocké se verrouillera.

IMPORTANT

• Si vous n'avez pas de problème d'EMI, laissez l'option sur [Disabled], ce qui vous permet d'avoir une stabilité du système et des performances optimales. Dans le cas contraire, choisissez Spread Spectrum pour réduire les EMI.
• Plus la valeur Spread Spectrum est importante, plus les EMI sont réduites, et le système devient moins stable. Pour la valeur Spread Spectrum la plus appropriée, veuillez consulter la réglementation EMI locale.
• N'oubliez pas de désactiver la fonction Spread Spectrum si vous êtes en train d'overclocker, car même un léger battement peut causer un accroissement temporaire de la vitesse de l'horloge qui verrouillera votre processeur overclocké.

Load Optimized Defaults

Vous pouvez charger les valeurs par défaut fournies par le fabricant de la carte pour une performance stable.

Si le message disparaît et que vous n'avez pas eu le temps d'appuyer sur la touche, redémarrez le système, éteignez puis rallumez l'alimentation, ou appuyez sur la touche RESET. Vous pouvez également redémarrer le système en appuyant simultanément sur les touches , , et .
