Type de produit	Ordinateur de bureau gaming
Marque	MSI
Modèle	AEGIS X3 VR7-010
Alimentation	100-240V~, 50-60Hz, 6-3A (option 1) ou 8-4A (option 2)
Lecteur optique	DVD Super-Multi (Blu-ray en option)
Connectivité réseau	LAN RJ-45 (10/100/1000 Mb/s), Wi-Fi et Bluetooth via antenne optionnelle
Ports USB avant	USB 3.1 Gen1 ou Gen2 Type-C, USB 3.1 Gen1 ou USB 2.0 (avec MSI Super Charger), USB 3.1 Gen1 ou USB 2.0
Ports USB arrière	USB 3.1 Gen1, USB 2.0
Sorties vidéo	HDMI (port VR), DisplayPort, port VR Link
Audio	Entrée ligne, sortie ligne, microphone, sorties arrière (RS, CS, SS), S/PDIF optique
Fonctions spéciales	VR Ready, OC Genie, MSI Super Charger, réparation automatique
Système d'exploitation	Windows 10
Gestion d'alimentation	Conforme ENERGY STAR, modes veille S3/S4, arrêt S5
Entretien	Nettoyer avec un chiffon sec, ne pas utiliser de liquides, ne pas obstruer les ventilateurs
Sécurité	Utiliser une prise avec terre, ne pas ouvrir sans autorisation, respecter les instructions
Pièces détachées	Disponibles au moins 5 ans après arrêt de fabrication, contacter MSI
Garantie	Annulée si modification non autorisée par un centre agréé
Température de fonctionnement	0°C à 40°C

FOIRE AUX QUESTIONS - AEGIS X3 VR7-010 MSI

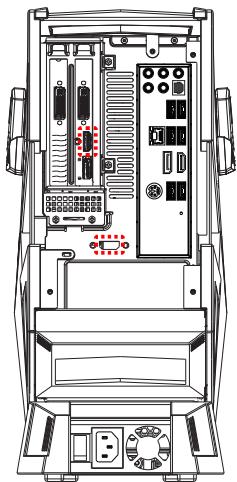

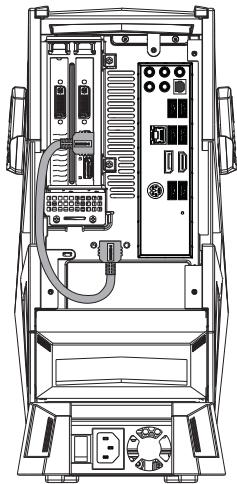

Comment connecter le casque de réalité virtuelle (VR) à l'ordinateur ?

Assurez-vous que la carte graphique est VR Ready. Branchez le câble HDMI fourni entre le port HDMI de la carte graphique et le port VR Link à l'arrière. Le port HDMI avant sera alors actif pour connecter le casque.

Puis-je mettre à niveau les composants de l'AEGIS X3 moi-même ?

Il est recommandé de contacter un fournisseur ou centre agréé pour toute mise à niveau. Toute modification non autorisée annule la garantie.

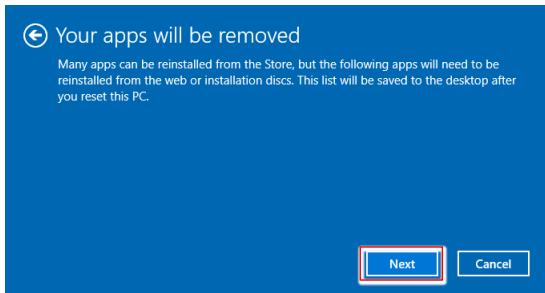

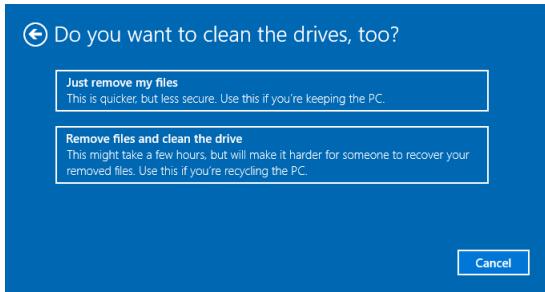

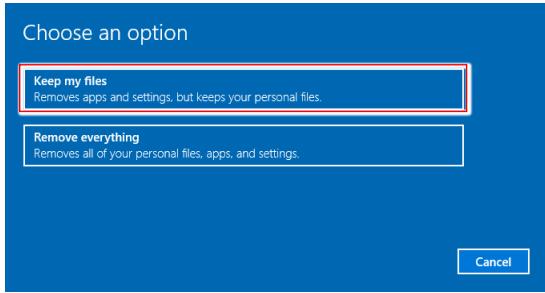

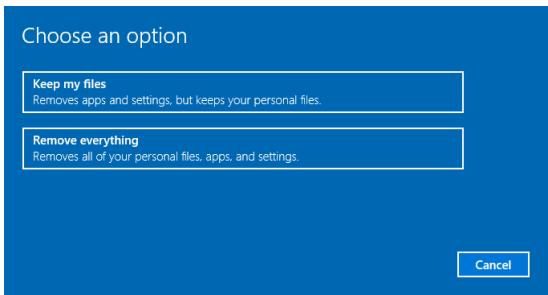

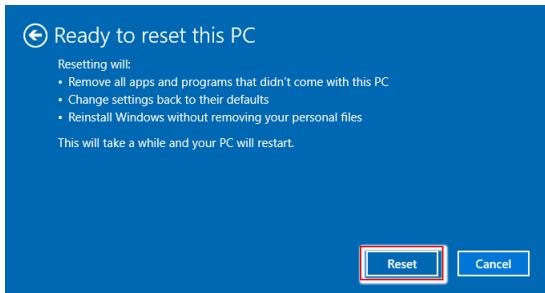

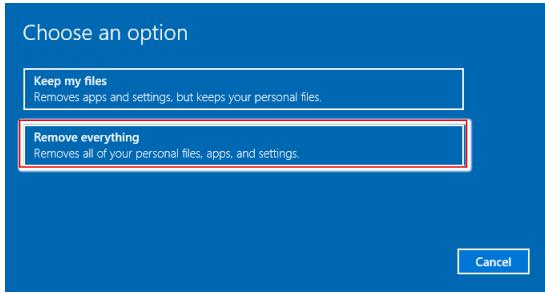

Comment réinitialiser le système aux paramètres d'usine ?

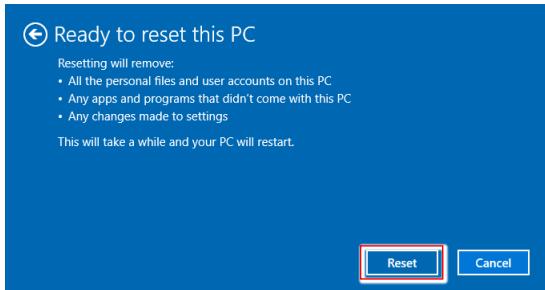

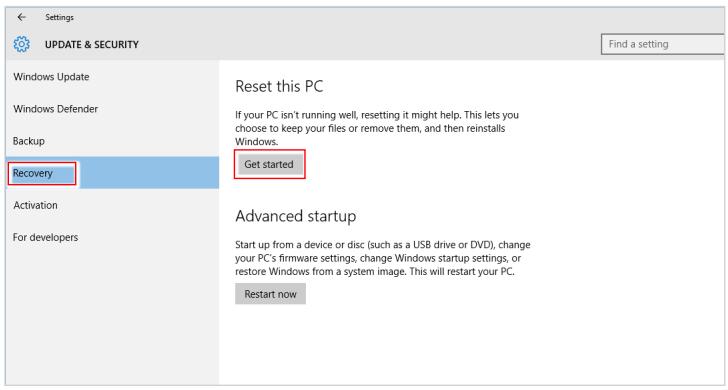

Allez dans Démarrer > Paramètres > Mise à jour et sécurité > Récupération. Sous 'Réinitialiser ce PC', cliquez sur 'Commencer'. Choisissez entre 'Conserver mes fichiers' ou 'Supprimer tout'.

Que faire si le système ne démarre pas ou se bloque ?

Utilisez le bouton de réparation automatique à l'arrière pour charger les paramètres par défaut. Branchez le cordon d'alimentation et appuyez sur ce bouton.

Comment utiliser le mode veille pour économiser l'énergie ?

Configurez les options d'alimentation dans Windows : Démarrer > Panneau de configuration > Options d'alimentation. Vous pouvez régler la mise en veille après une durée d'inactivité.

Où puis-je télécharger les pilotes et mises à jour ?

Rendez-vous sur le site de support MSI : http://www.msi.com/support/. Recherchez votre modèle pour télécharger pilotes, BIOS et utilitaires.

Comment nettoyer l'ordinateur en toute sécurité ?

Débranchez l'appareil. Utilisez un chiffon sec et doux pour essuyer les surfaces. Ne versez jamais de liquide dans les ouvertures et ne couvrez pas les ventilateurs.

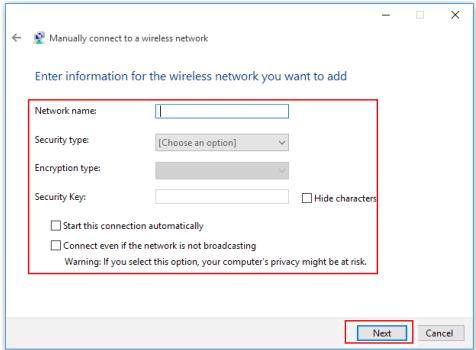

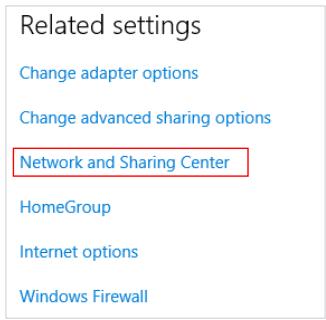

Comment connecter l'ordinateur à Internet sans fil ?

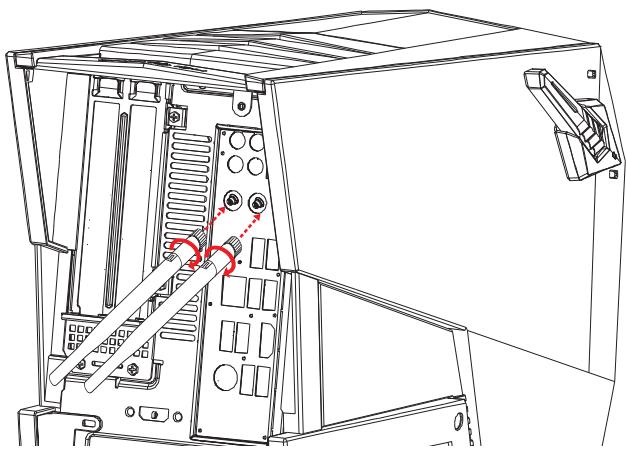

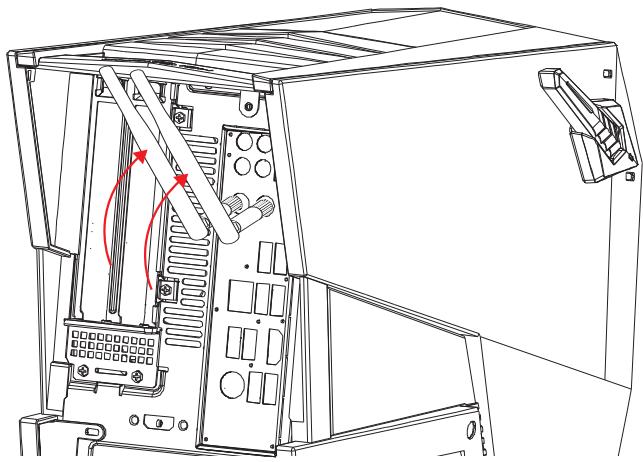

Installez l'antenne optionnelle aux connecteurs dédiés à l'arrière. Allez dans Démarrer > Paramètres > Réseau et Internet, sélectionnez le réseau Wi-Fi et entrez le mot de passe.

Que faire si le lecteur optique ne s'ouvre pas ?

Insérez un objet fin (comme un trombone) dans le trou d'éjection à côté du bouton pour ouvrir manuellement le lecteur.

Quels types de périphériques puis-je brancher sur les ports USB ?

Les ports USB 3.1 Gen1/Gen2 conviennent aux périphériques haute vitesse (disques externes, etc.). Les ports USB 2.0 sont adaptés pour souris, claviers ou autres périphériques lents.

MODE D'EMPLOI AEGIS X3 VR7-010 MSI

Ordinateur personnel

Aegis B907/B909

Table des matières

Remarque concernant les droits d'auteur . iii
Marque de commerce . iii
Révision
Mise à niveau et garantie iv
Achat des éléments replacables .iv
Support technique iv
Fonctions économes en énergie iv
Politique environnementale v
Réglementations relatives aux substances chimiques. v
Réglementations relatives à la batterie
Instructions de sécurité vi
Conformité CE. VIII
Déclaration FCC-B sur les interférences de radiofréquence VIII
Déclaration WEEE VIII

Présentation 1-1

Contenu 1-2
Vue d'ensemble du système 1-3
Remplacement des composants et mises à niveau 1-9

Pour commencer 2-1

Conseils en matière de sécurité et de comport 2-2
Installation du matériel 2-3

Fonctionnement du système 3-1

Gestion de l'alimentation 3-2

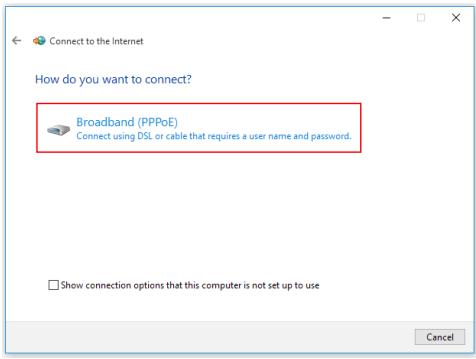

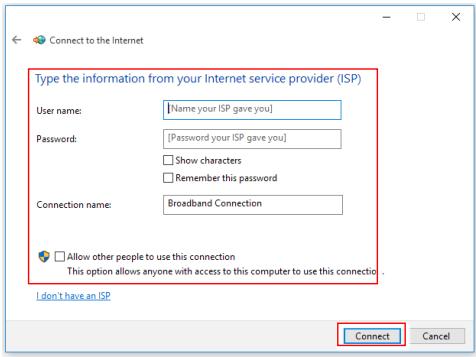

Connexions réseau (Windows 10) 3-4
Récupération du système (Windows 10) 3-7

Remarque concernant les droits d'auteur

Le matériel contenu dans ce document constitue la propriété intellectuelle de MICROSTARINTERNATIONAL. Nous avons soigneusement préparé ce document, mais nous ne fournissons aucune garantie quant à l'exactitude de son contenu. Nos produits sont sujets à une amélioration continue et nous nous réservons le droit de leur apporter des changements sans préavis.

Marque de commerce

Toutes les marques de commerce sont la propriété de leur propriétaire respectif.

Révision

Révision

Date

V1.0

2016/11

Mise à niveau et garantie

Veuillez noter que certains composants préinstallés dans le produit peuvent être mis à niveau ou replacés à la demande de l'utilateur. Pour toute autre information sur le produit acheté, vuillez contacter votre fournisseur local. N'essayez pas demettre à niveau ou de replacer un composant du produit si vous n'étés pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommendé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

Achat des éléments replácables

Veuillez notes que l'achat de pieces remplaçables (ou compatibles) du produit acheté dans certains pays ou certaines régions doivent être mises à disposition par le fabricant au moins 5 ans après l'arrêt de la fabrication du produit, compte tenu des dispositions réglementaires publiées à l'époque. Pour les informations détaillées concernant l'achat de pieces détachées, vuillez contacter le fabricant par le biais de http://www.msi.com/support/.

Support technique

Si vous appeareil est victime d'un probleme et qu'aucune solution ne peut etre obtenue a partir du manuel d'utilisation, veuillez contacter le magasin ou vous avez achete le produit ou le distributeur local. Vous pouze etalement avoir recours aux ressources suivantes pour une assistance plus approfondie. Rendez-vous sur le site internet de MSI pour telecharger des guides techniques, des mises a jour BIOS, des mises a jour pilotes et d'autres informations sur http://www.msi.com/support/.

Fonctions économes en énergie

Consommation d'énergie réduite pendant l'utilisation et en mode veille.
Utilisation limitée des matieres nuisibles à l'environnement et à la santé.
Produit facile à désassembler et à recycler.
Utilisation réduite de ressources naturelles pour encourager le recyclage.
Durée de vie prolongée grâce à une capacité de mise à niveau améliorée.
Réduction des déchets grâce à une politique de récapération des produits en fin de vie.

Politique environnementale

Le produit a ete concu dans le but d'etre ensuite recycle ou réutilise et ne doit donc pas etre mis au rebus.
Veuillez faire appel au système de collecte public pour faire recycler ou détruire votre produit en fin de vie.
Visitez le site internet de MSI et localisez le distributeur le plus proche pour plus d'information sur le recyclage.
- Vous pouvez aussi nous contacter par l'intermédiaire de l'adresse [e-mail] pour obtenir plus d'informations concernant la destruction, la reprise, le recyclage et le désassemblage des produits MSI.

Réglementations relatives aux substances chimiques

En conformité avec les règlements concernant l'utilisation de substances chimiques, tels que le règlement européen REACH (Règlement CE N° 1907/2006 du Parlement européen et du Conseil), MSI fournit toutes les informations quant à leur utilisation dans ses produits sur la page :

http://www.msi.com/html/popup/csr/evmptrtt_pcm.html

Réglementations relatives à la batterie

Unioneenne:

Les piles, batteries et accumulateurs ne doivent pas'être jetés comme des déchets domestiques non triés. Veuillez faire appel au système de collecte public pour faire recycler ou détruire votre batterie en conformité avec les réglementations locales.

廢電池請回收

Taiwan :

Pour une(Meilleure protection de l'environnement,les batteries usées doivent être ramassées séparément pour etre recyclées ou eliminées d'une manière particulière.

Etat de Californie, Etats-Unis :

Les piles boutons peuvent contenir du perchlorate et nécessiter une manipulation particulière lors de leur recyclage ou de leur destruction dans l'etat de Californie.

Pour plus d'informations, rendez-vous sur la page :

http://www.dtsc.ca.gov/hazardouswaste/perchlorate/

Le remplacement incorrect de la batterie peut provoquer un risque d'explosion. Si vous doivent remplaner votre batterie, choisissez seulement une batterie de même type ou d'un type équivalent recommendé par le fabricant.

Instructions de sécurité

Veuillez ire attentivement les instructions de sécurité.
Tous les avertissements et toutes les précautions d'usage se trouvant sur l'appareil ou sur le mode d'emploi doivent être respectés.

Conserve le mode d'emploi livre dans l'emballage pour reference future.

Conserve cet apparéil à l'abri de l'humidité et des températures élevées.

Posez l'appareil sur une surface plate et stable avant de l'insteller.

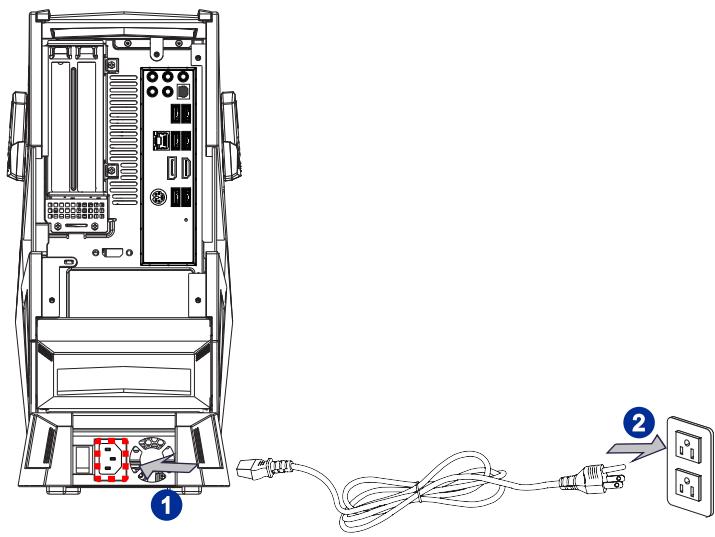

Avant de brancher l'équipement au secteur, assurez-vous que la tension d'alimentation soit comprise dans les limites de sécurité et qu'elle ait bien ete reglee entre 100 et 240 V. Ne desactivez pas la borne terre de protection de la prise. L'équipement doit etre connecte à une prise secteur avec une fonction de terre.
Débranchez toujours le cordon d'alimentation secteur avant d'installer une carte ou un module sur l'équipement.
Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.
Alimentation: CA 100-240V\~, 50-60Hz, 6-3A (option 1); CA 100-240V\~, 50-60Hz, 8-4A (option 2)

Le ventilateur sur le boîtier sert à la circulation de l'air et à éviter la surchauffe de l'appareil. Ne couvrez pas le ventilateur.

Ne laissez pas l'appareil dans un environnement non climatisé, à des températures dépassant les 60^ ( 140^ ) ou inférieure à 0^ ( 32^ ) car cela pourrait endommager l'appareil.

REMARQUE: La température maximum d'opération est de 40^ .

Ne versez jamais aucun liquide dans les ouvertures, cela pourrait endommager l'appareil et vous pourriez vous électrocuter.

Placez le cordon d'alimentation de telle façon qu'on ne puisse pas y marcher dessus. Ne placez rien sur le cordon d'alimentation.

Lorsque vous installez le cable coaxial sur le syntoniseur du télévisueur, il faut s'assurer que le blindage métallique soit bien branché au système de mise à la terre du bâtiment.
Le système de distribution de cable doit être mis à la terre conformément à ANSI/NFPA 70, le Code Electrique National (NEC), dans la particulière Section 820.93, la mise à la terre du blindage conductif extérieur du cable Coaxial.

Eloignez l'appareil de tout équipement émettant un champ magnétique ou électrique puissant.

Si l'une des situations suivantes se produit, faites contrôler l'appareil par un service de réparation :

Le cordon d'alimentation ou la prise est endommagé.
Du liquide a pénétré dans l'appareil.
L'appareil a ete exposé à l'humidité.
L'équipement ne fonctionne pas bien ou vous ne parvenez pas à le faire fonctionner conformément au manuel de l'utilisateur.
L'appareil est tombé et est abîné.
L'appareil présente des signes apparents de fissure.

1. Les apparèils de stockage optique sont classés PRODUITS LASER DE CLASSE 1. L'utilisation de commandes, de réglages ou la mise en œuvre de procédures autres que celles spécifiées sont interdites.
2. Ne touchez pas la lentille du lecteur.

Conformité CE

Micro-Star International CO., LTD déclare ici que ce périphérique est conforme aux exigences essentielles de sécurité et d'autre fourniture relative mise en place dans les Directives Européennes.

Déclaration FCC-B sur les interférences de radiofréquence

Cet apparéil a subi des tests de contrôle et a été déclaré conforme aux restrictions imposées aux apparéils numériques de classe B, par la section 15 de la réglementation FCC. Ces restrictions sont destinées à assurer une protection raisonnable contre les interférences indésirables lorsque l' apparéil est utilisé dans un environnement

résidentiel. Cet apparéil génére, utilise et peut émettre de l'énergie de radiofréquence et, s'il n'est pas installé et utilisé conformément aux instructions, peut produit des interférences nuisibles aux communications radio. Cependant, rien ne garantit qu'aucune interférence ne se produit dans certaines installations particulières. Si cet apparéil produit des interférences nuisibles à la réception de la radio ou de la télévision, ce qui peut être déterminé en allumant et en éteignant l' apparéil, nous encouragements l'utilisateur à tenter de corriger les interférences par un ou plusieurs des moyens mentionnés cidessous:

Réorientez ou déplacez l'antenne de réception.
Augmentez la distance séparant l'appareil du récepteur.
Raccordez l'appareil à une prise de courant située sur un circuit différent de celui du récepteur.
- Consultez votre vendeur ou un technician experimenté dans les domaines radio/télévision pour une assistance supplémentaire.

Remarque 1

Les modifications ou les changements non expressement approuvés par la partie responsable de la conformité peuvent annuler le droit de l'utilisateur à faire fonctionner cet apparéil.

Remarque 2

Les cables blindés et les cordons d'alimentation CA, s'il y en a, doivent être utilisés de manière à être conformes aux limitations sur les émissions.

VOIR LA NOTICE D'INSTALLATION AVANT DE RACCORDER AU RESEAU.

Cet apparéil est conforme aux dispositions de la section 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes :

1. Cet apparéil ne doit pas causeur d'interférences nuisibles.
2. Cet apparéil doit accepter toute interférence reçue, même celles qui sont susceptibles d'entrainer un fonctionnement indésirable.

Déclaration WEEE

Au sujet de la directive européenne (EU) relative aux déchets des équipement électriques et électroniques, directive 2002/96/EC, prénant effet le 13 août 2005, que les produits électriques et électroniques ne peuvent être déposés dans les décharges ou tout simplement mis à la poubelle. Les fabricants de ces équipements seront obligés de récapuerer certains produits en fin de vie.

Présentation

Solide et stable, l'ordinateur de la série MSI Aegis fournit aux besions des amateurs deiaux video sur PC qui ne veulent pas faire de compromis sur les performances des yeux.Disposé d'une carte mère MSI GAMING très appreciée et équipèdes outils acharnés d'efficacité, d'alimentation, de refroidissement et de réduction du bruit, le MSI Aegis incarne le désir commun de tous les amateurs, soit la victoire.

Contenu

Aegis

Cordon d'alimentation secteur

Disques pilotes/utilitaires

Manuel de l'utilisateur et Guide rapide

Antenne (en option)

Cable HDMI (pour le port VR Link, en option)

Clavier (en option)

Souris (en option)

Vis pouce (en option)

Vis M3 (en option)

Vis 6#32 (en option)

• Veuillez nous contacter immidiatement si un des éléments est endommagé ou manquant.
• Cette image n'est donnée qu'à titre de référence et votre emballage peut contenir une version légèrement différente suivant le modèle que vous avez achété.

Vue d'ensemble du système

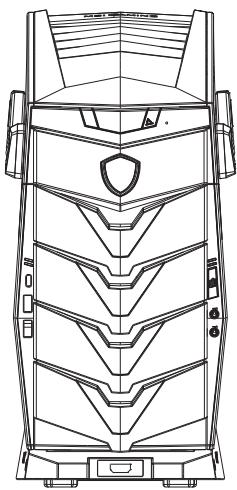

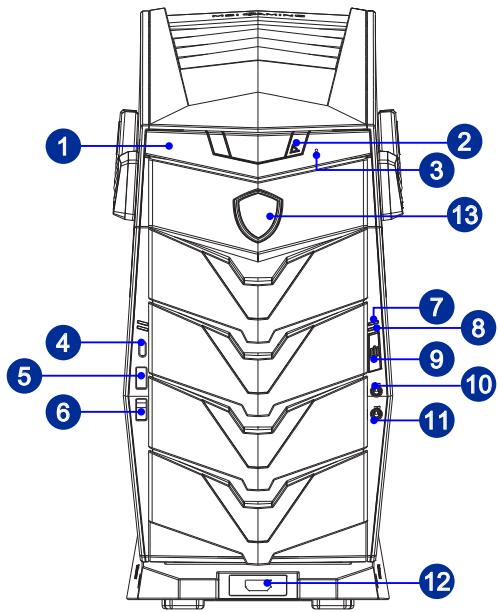

>Vue de façon

Lecteur de disque optique

Un lecteur DVD Super-Multi est intégré pour divertissements personnels. (Blu-ray est en option).

Bouton d'éjection

Appuyez sur le bouton d'éjection pour ouvrir le lecteur de disque optique.

3 Trou d'éjection

Insérez un objet fin et droit (tel qu'une épingle papier) dans le trou d'éjection pour ouvrir le lecteur de disuque optique manuellement si le bouton d'éjection ne marche pas.

Port USB 3.1 Gen1 ou Gen2 (Type C) (en option)

Le port USB Type C dispose d'un design réversible permettant de le brancher dans un sens comme dans l'autre.

Port USB 3.1 Gen1 ou USB 2.0 (avec la technologie MSI Super Charger) (en option)

Avec la technologie MSI Super Charger, non seulement il fonctionne comme un port USB normal, mais cela peut aussi aux utilisateurs de charger les périhériques USB même lorsque le système est hors tension. Il n'est plus nécessaire d'allumer le système jusqu'à pour charger les périhériques USB.

Port USB 3.1 Gen1 ou USB 2.0 (en option)

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB.

Indicateur à LED du disque dur

Cet indicateur à LED montre l'etat du disque dur. Il s'allume lorsque le système accede à des données et reste étant si aucune activités n'est détectee.

LED d'alimentation

La LED s'allume lorsque l'équipement est mis sous en tension. LED s'eteint lorsque l'équipement est mis hors tension.

Bouton d'alimentation

Appuyez sur le bouton d'alimentation pour allumer ou eteindre le systeme.

Prise Microphone

Ce connecteur est fourni pour un microphone.

Prise Ligne-Sortie

Ce connecteur est fourni pour un casque ou un haut-parleur.

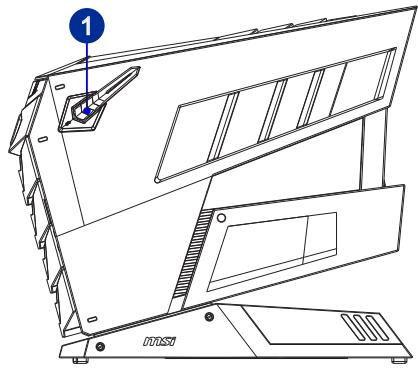

Port VR (HDMI-Out) (en option)

Le High-Definition Multimedia Interface (HDMI) est une interface audio/ video tout numérique capable de transmettre des flux non comprimés.

Ce port est utilisé pour connecter un périphérique HDMI si le port de liaison VR sur le panneau arrêté est connecté au port de sortie HDMI de la carte graphique via un cable HDMI.

Bouton OC Genie (en option)

Le bouton OC Genie assiste d'obtenir une(Meilleure performance lors deieux 3D. Appuyez sur le bouton OC Genie pour activer I'OC.

Important

Nous vous sugérons de connecter les périhériques de haute vitesse aux ports USB 3.1 Gen1/ Gen2 et ceux qui sont moins vite, tels que la souris ou le clavier aux ports USB 2.0.

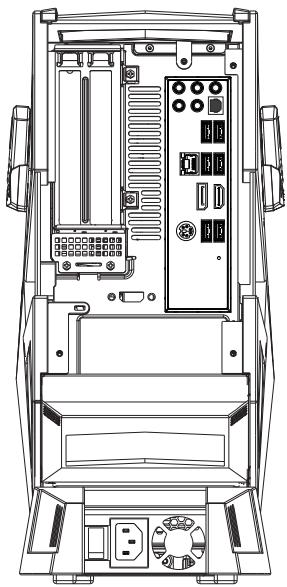

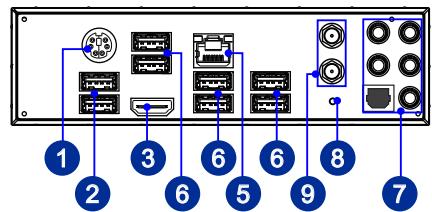

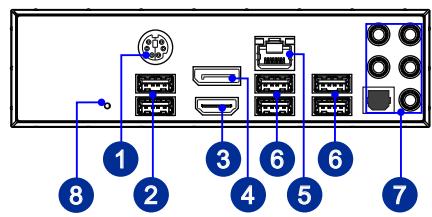

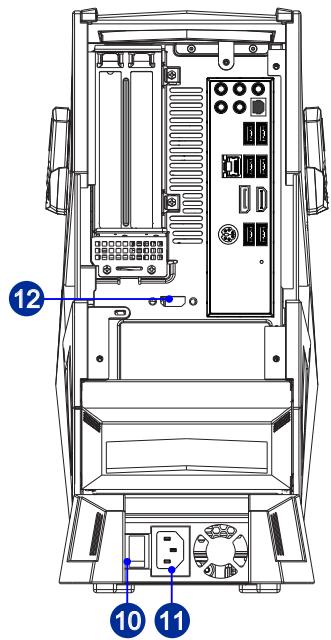

>Vue arrirè

Port clavier/ souris PS/2

Combinaison d'un connecteur souris / clavier DIN PS/2 pour une souris ou un clavier PS/2 ^® .

Le port USB (Universal Serial Bus) sert à brancher des appareils USB tels que clavier, souris ou d'autres appareils compatibles USB. Il supporte un taux de transferts de données allant jusqu'à 480 Mb/s (Hi-Speed).

3 Port de sortie HDMI (en option) HOMI

Le High-Definition Multimedia Interface (HDMI) est une interface audio/ video tout numérique capable de transmettre des flux non comprimes. Le HDMI supporte tous les formats de télévision, et les videos standard, enrichie ou haute definition, plus l'audio numérique multi-channel, sur un cable unique.

4 DisplayPort (en option)

Le port DisplayPort est une interface d'affichage numérique standard. Ce connecteur sert à relier un monitateur avec les entrées DisplayPort.

Prise RJ-45 LAN

La prise standard RJ-45 LAN sert à la connexion au réseau local, ou réseau LAN (Local Area Network). Vous pourrez y relier un cable réseau.

Couleur de la LED	LED d'etat	Condition
Jaune	Eteinte	La connexion au réseau LAN n'est pas établie.
	Allumée (stable)	La connexion au réseau LAN est établie.
	Allumée (clignote)	L'ordinateur communique avec un autre ordinateur sur le réseau local LAN.
Vert	Eteinte	Un débit de 10 Mo/sec est sélectionné.
	Allumée	Un débit de 100 Mo/sec est sélectionné.
Orange	Allumée	Un débit de 1000 Mo/sec est sélectionné.

Port USB 3.1 Gen1 (en option)

Le port USB 3.1 Gen1 est compatible avec les péripériques USB 2.0 de génération précédente. Il supporte un taux de transfert allant jusqu'à 5 Gb/s (SuperSpeed).

Ligne-entree

Ce port est utilisé pour auxiliaire, tels que lecteur CD externe, lecteur cassette etc.

Ligne-sortie

Ce port est utilisé pour haut-parleur ou casque.

Micphone

Ce port est utilisé pour microphone.

RS-Sortie

Sortie audio analogue stéreo pour les enceintes arrêté en modes 4/5.1/7.1.

CS-Sortie

Sortie audio analogique stéreo pour l'enceinte frontale et le caisson de basse en modes 5.1/7.1.

Sortie audio analogique stéreo pour les enceintes panoramiciques en mode 7.1.

Ce connecteur S/PDIF (Sony & Philips Digital Interconnect Format) est utilisé pour la transmission audio numérique à des haut-parleurs externes via un cable optique.

Bouton de réparation automatique

Appuyez sur le bouton de réparation automatique pour charger les paramètres par défaut lorsque le système d'exploitation se bloque et que la LED du bouton d'alimentation clignote.

Connecteur d'antenne

Le connecteur d'antenne sert à brancher l'antenne optionnelle.

Interrupteur d'alimentation

Pour allumer l'equipeement, appuyez sur l'interrupteur d'alimentation pour le passer sur le signe - Pour l'éteindre, appuyez sur l'interrupteur d'alimentation pour le passer sur signe 0.

Prise d'alimentation

L'alimentation est fournie par cette prise.

Port VR Link

Le port de liaison VR (Virtual Reality) sert à connecter les cartes graphiques compatibles à la réalité virtuelle.

Vue de coto

Support du casque Tn

Tirez sur la poignée pour y accrocher votre casque.

Remplacement des composants et mises à niveau

Veuillez noter que, selon le modele acheté, certains composants préinstallés dans le produit peuvent etre mise a niveau ou replacés à la demande de l'utilisateur.

Pour toute autre information sur le produit acheté, veillez contacter votre fournisseur local. N'essayez pas demettre à niveau ou de replacer un composant du produit si vous n'étés pas un fournisseur ou un centre d'entretien autorisé. Cela risquerait d'annuler la garantie. Il est fortement recommendé de contacter un fournisseur ou un service d'entretien autorisé pour effectuer une mise à niveau ou un remplacement.

---

Pour commencer

Ce chapitre fournit des informations sur la procédure d'installation du matériel. Lorsque vous connectez des péripériques, manipuez les éléments avec soin et portez un bracelet de mise à la terre pour éviter toutes décharge d'électricité statique.

Conseils en matière de sécurité et de comfort

Il est important deCHOISIR un espace de travail comfortable si vous pouze l'utiliser pendant un long moment.

1. Notre espace de travail doit être suffisamment éclairé.
2. Choisissez un bureau et une chaise comforts et ajustez leur hauteur pourkowski d'une bonne position de travail.
3. Lorsque vous étes assis sur une chaise, réglez, si possible, le dossier de maniere à十年er un bon trésorerie.
4. Placez vos pieds à plat et de façon naturelle sur le sol. Vos genoux et vos coudes doivent être placés à un angle d'environ 90 degrès lorsque vous travailliez.
5. Dispossez vos mains de façon naturelle sur le bureau, de façon à bien supporter vos poignets.
6. N'utilisez pas votre PC si l'environnement n'est pas conforme.
7. Cet ordinateur personnel est un apparéil électrique. Veuillez l'utiliser avec soin afin d'éviter tout risque de blessure.

Installation du matériel

Important

• Les illustrations ne sont données qu'a titre de referencia. L'apparce de votre apparéil peut varier.
• Veuillez vous assurer que le système a bien eté relié à la terre par l'intermédiaire du cordon d'alimentation CA et de la sortie électrique avant de l'allumer.

> Branchement des périphériques

Connectez les câbles du clavier, de la souris, du LAN, du moniteur, etc.

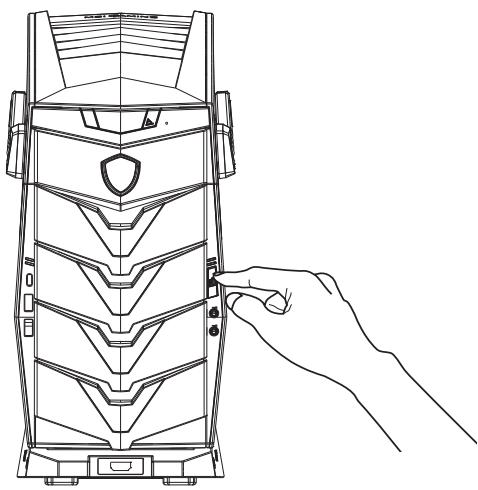

> Connexion d'alimentation et démarrer l'ordinateur

1. Connectez le cable d'alimentation à la prise de l'appareil et à la prise électrique.

1. Appuyez sur le bouton d'alimentation pour activer l'appareil.

> Installation des antennes (en option)

Pour les modèles disposant de connecteurs pour antennes, l'installation des antennes proposées en option peut contribuer à une meilleure réception des signaux Wi-Fi et Bluetooth. Installee les antennes et ajustez leur position comme illustré ci-dessous.

1. Fixez les antennes aux connecteurs dédiés.

1. Ajustez la position des antennes si nécessaire.

Activation du port VR (en option)

Suivez les étapes ci-dessous pour utiliser le port VR sur le panneau avant:

1. Assurez-vous que le système intègre une carte graphique compatible à la réalité virtuelle (VR Ready).
2. Trouvez le cable HDMI dans l'emballage. Un cable HDMI vers HDMI standard peut également être utilisé.
3. Assurez-vous que le système est mis hors tension. Branchez une des extrémités du cable HDMI au port HDMI de la carte graphique et l'autre extrémité au port de liaison VR.

1. Si la connexion est faite correctement, le panneau arrêté du système devrait être comme montré dans l'image ci-dessous et le port HDMI sur le panneau avant du système sera prét opérationnel.

Fonctionnement du système

Ce chapitre vous donne les informations essentielles concernant le fonctionnement du système.

Important

Toutes les informations sont susceptibles de modification sans préavis.

Gestion de l'alimentation

La gestion de l'alimentation des ordinateurs individuels (PCs) et des moniteurs offre la possibilité d'économiser une quantité importante d'énergie et d'aider à la protection de l'environnement.

Pour être efficace en termes d'énergie, éteignez votre écran et placez votre PC en mode veille après un certain délai d'inactivité de l'utilisateur.

Gestion d'alimentation dans systèmes Windows 10

• Les [Power Options] (Options d'alimentation) dans les systèmes d'exploitation Windows vous permettent de contrôler les fonctions de gestion d'alimentation pour votre écran, votre disque dur et votre batterie. Cliquez droit sur [Start] (Démarrer), sélectionnez [Control Panel] (Panneau de configuration) dans la liste, puis cliquez sur [System and Security] (Système et sécurité)].

Selectionnez [Power Options] (Options d'alimentation) et désissez un programme d'alimentation qui convient à vos besoiniers personnels. Vous pouvez également affiner les réglages enclinquant sur [Change plan settings] (Modifier les paramètres).

Le menu Arrêteur l'ordinateur presente les options de Veille (S3/S4) et d'Arrêt (S5) pour une gestion rapide et facile de l'alimentation de votre système.

Gestion d'alimentation par moniteurs qualifiés ENERGY STAR

La fonctionnalité de gestion d'alimentation permet à l'ordinateur de consommer une moindre energia ou en mode "veille", après une période d'inactivité. Lorsqu'un moniteur externe qualifié ENERGY STAR est connecté, cette fonctionnalité prend

également en charge la gestion d'alimentation similaire du moniteur. Pour profiter de ces économies d'énergie potentielles, la fonctionnalité de gestion d'alimentation a été réglée à se composer de la manière suivante lorsque le système fonctionne sur courant alternatively :

ENERGY STAR

Eteindre l'écran après 10 minutes
Semettre en mode Veille après 30 minutes

Réveiller le système

L'ordinaire doit être capable de se réveiller de mode économique d'énergie en réponse à une commande à partir d'une des caractéristiques suivantes :

bouton marche/arret,
Réseau (Réveil LAN),
souris,
clavier.

Astuces pour economiser l'énergie :

Éteignez le moniteur en appuyant sur le bouton d'alimentation de l'écran LCD après une certaine période d'inactivité.
- Ajustez les paramètres dans Options énergie dans les systèmes d'exploitation Windows pour optimier la gestion de l'énergie de votre PC.
- Installez un logiciel d'économie d'énergie pour:gérer la consommation d'énergie de votre PC.
- Déconnectez toujours le cordon d'alimentation secteur ou mettez la prise murale hors tension si l'équipement doit rester inutilisé pendant un certain temps, de façon à ne consommer aucune énergie.

Connexions réseau (Windows 10)

>Réseau filaire

1. Cliquez droit sur [Start] (Démarrer) et Sélectionnez [Control Panel] (Panneau de configuration) dans la liste.
2. Sélectionnez [View network status and tasks] (Afficher l' état et la gestion du réseau) dans [Network and Internet] (Réseau et Internet).

1. Sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un réseau).

1. Choisissez [Connect to the Internet] (Se connecter à Internet) et appuyez sur [Next] (Suvivant).
2. Sélectionnez [Broadband (PPPoE)] (Haut débit (PPPoE)) pour vous connecter en utilisant le DSL ou un cable qui nécessite un nom d'utilisateur et un mot de passer.

1. Tapez les informations de votre fournisseur d'accès Internet (FAI) et cliquez sur [Connect] (Se connecter) pour établier votre connexion LAN.

>Réseau sans fil

1. Allez dans [Start] (Démarrer), Cliquez sur [Settings] (Paramètres) et Sélectionnez [Network and Internet] (Réseau et Internet).
2. Une liste des connexions WLAN disponibles apparaît. Choisissez une connexion à partir de la liste.
3. Pour étabir une nouvelle connexion, Sélectionnez [Network and Sharing Center] (Centre réseau et partage).

1. Sélectionnez [Set up a new connection or network] (Configurer une nouvelle connexion ou un réseau).
2. Ensuite,CHOISSEZ [Manually connect to a wireless network] (Se connecter manuellement à un réseau sans fil) et cliquez sur [Next] (Suivant) pour continuer.
3. Entre les informations relatives au réseau sans fil que vous souhaitez ajouter et cliquez sur [Next] (Suivant) pour continuer.

1. Une nouvelle connexion WLAN a eté établie.

Récupération du système (Windows 10)

Les raisons pour l'utilisation de la fonction de récapuration du système peuvent inclure :

• Restaurer le système à son état original avec les paramètres par défaut du fabricant.
  Lorsque des erreurs se sont produites avec le système d'exploitation utilisé.
  Lorsque le système d'exploitation a ete infecte par un virus et qu'il ne fonctionne plus normalement.
  Lorsque vous souhaitez installer le système d'exploitation avec d'autres langues intégrées.

Avant d'utiliser la fonction de récapération du système, veuillez sauvegarder les données importantes stockées sur le disque de votre système vers d'autres péripériques de stockage.

Si la solution suivante ne parvient pas à récapérer votre système, veuillez contacter le distributeur local/agréé ou un centre de service pour obtenir de l'aide.

Réinitialiser ce PC

1. Allez dans [Start] (Démarrer), cliquez sur [Settings] (Paramètres) et sélectionnez [Update and security] (Mise à jour et sécurité).
2. Sélectionnez [Recovery] (Récapération) et cliquez sur [Get started] (Commencer) dans [Reset this PC] (Réinitialiser ce PC) afin de lancer la restauration du système.

1. L'écran [Choose an option] (Choisissez une option) apparait. Choisissez entre [Keep my files] (Conserver mes fichiers) et [Remove everything] (Supprimer tout).

Réinitialiser ce PC	Conserver mes fischiers
	Supprimer tout	Seul le disque sur lequel Windows est installé	Supprimer simplement mes fischiers
			Supprimer les fischiers et nettoyer le lecteur
		Tous les lecteurs	Supprimer simplement mes fischiers
			Supprimer les fischiers et nettoyer le lecteur

> Conserver mes fichiers

1. Sélectionnez [Keep my files] (Conserver mes fichiers).

1. L'écran [Your apps will be removed] (Vos applications seront suprimées) affiche une liste des applications qui devront être réinstallées à partir du Web ou des disques d'installation. Cliquez sur [Next] (Suivant) pour continuer.

1. L'écran suivant affiche les modifications à apporter au cours du processus. Cliquez sur [Reset] (Réinitialiser) pour démarrer la réinitialisation du système.

> Supprimer tout

1. Sélectionnez [Remove everything] (Supprimer tout).

1. Si vous avez plusieurs disques durs, un écran apparait, vous demandant de désir entre [Only the drive where Windows is installed] (Seul le disque sur lequel Windows est installé) et [All drives] (Tous les lecteurs).
2. Puis choisisse entre [Just remove my files] (Supprimer simplement mes fichiers) et [Remove files and clean the drive] (Supprimer les fichiers et nettoyer le lecteur).

1. L'écran suivant affiche les modifications à apporter au cours du processus. Cliquez sur [Reset] (Réinitialiser) pour démarrer la réinitialisation du système.
