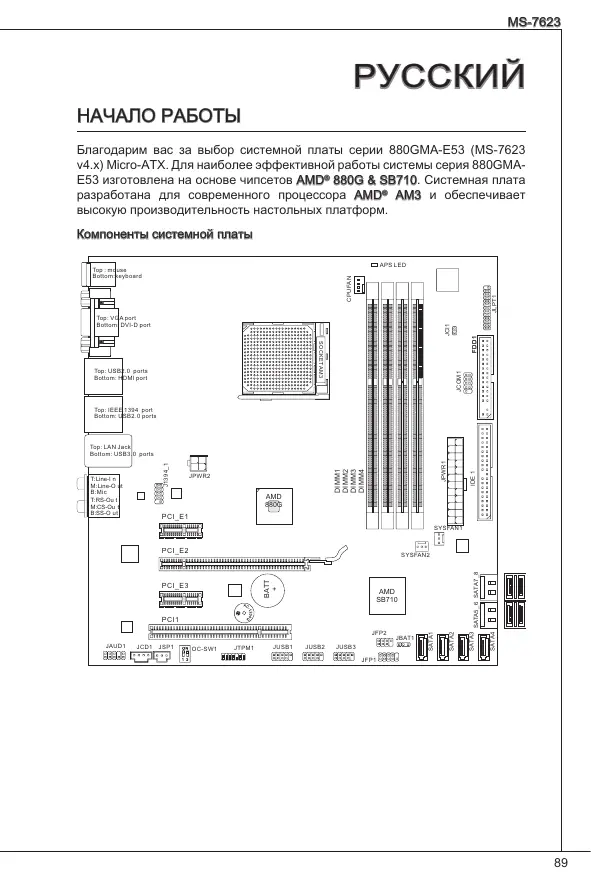

НАЧАЛО РАБОТЫ Благодарим вас за выбор системной платы серии 880GMA-E53 (MS-7623 v4.x) Micro-ATX. Для наиболее эффективной работы системы серия 880GMAE53 изготовлена на основе чипсетов AMD® 880G & SB710. Системная плата разработана для современного процессора AMD® AM3 и обеспечивает высокую производительность настольных платформ. Компоненты системной платы APS LED JLPT1 CPUFAN Top : mouse Bottom:keyboard JCOM1 SOCKET AM3 Top: USB2.0 ports Bottom: HDMI port FDD1 JCI1 Top: VGA port Bottom: DVI-D port Top: IEEE 1394 port Bottom: USB2.0 ports JPWR1 JPWR2 AMD 880G IDE 1 T: Line-I n M: Line-O ut B: Mic T:RS-Ou t M:CS-Ou t B:SS-O ut DIMM1 DIMM2 DIMM3 DIMM4 J1394_1 Top: LAN Jack Bottom: USB3.0 ports PCI_E1 SYSFAN1 PCI_E2 SATA5_6 SATA7_8 AMD SB710 JCD1 JSP1 OC-SW1 JTPM1 JUSB1 JUSB2 JUSB3 JBAT1 SATA2 JFP2 JAUD1 SATA1 PCI1 SATA4 PCI_E3 SATA3 BATT

ХАРАКТЕРИСТИКИ ■ Процессоры AMD® PhenomII/ Phenom/ Althon II/ Althon/ Sempron в конструктиве AM3. (Для получения самой новой информации о CPU, посетите сайт http://www.msi.com/index.php?func=cpuform2) HyperTransport ■ Поддержка технологии Hyper Transport(HT) 3.0 ■ Северный мост: AMD® 880G ■ Южный мост: AMD® SB710 ■ DDR3 800/ 1066/ 1333/ 1600*(OC) SDRAM (16ГБ Max) ■ Поддержка двухканального режима (За дополнительной информацией о поддерживаемых модулях посетите http://www.msi.com/index.php?func=testreport) LAN ■ Поддержка LAN 10/100/1000 Fast Ethernet на чипсете Realtek® RTL8111E ■ Интегрированный чипсет Realtek® ALC892 ■ 8-канальное аудио с гибким переназначением разъемов ■ Совместимость со спецификацией Azalia 1.0 IDE ■ 1 порт IDE на чипсете AMD® SB710 ■ Поддержка режимов работы Ultra DMA 33/66/100, PIO & Bus Master SATA ■ 6 портов SATA 3Гб/с на чипсете AMD® SB710 (SATA1~6) ■ 2 порта SATA 6Гб/с на чипсете Marvell® SE9128 (SATA7~8) ■ 1 флоппи порт ■ Поддержка 1 FDD с 360КБ , 720КБ , 1.2МБ, 1.44МБ и 2.88МБ ■ Задней панели ‑ 1 PS/2 порт мыщи ‑ 1 PS/2 порт клавиатуры ‑ 1 порт VGA ‑ 1 порт DVI-D ‑ 1 порт HDMI ‑ 1 порт IEEE 1394 ‑ 4 порта USB 2.0 ‑ 2 порта USB 3.0 ‑ 1 разъем LAN ‑ 6 звуковых разъемов с гибким переназначением

MS-7623 ■ Разъемы, утсановленные на плате ‑ 1 разъем параллельного порта ‑ 3 разъема USB 2.0 ‑ 1 разъем IEEE 1394 ‑ 1 разъем последовательного порта ‑ 1 разъем SPDIF-Out ‑ 1 разъем для подключения аудио на передней панели ‑ 1 разъем датчика открывания корпуса ‑ 1 разъем CD-In ‑ 1 разъем TPM ‑ 1 переключатель ■ 1 слот PCIE x16 ■ 2 слота PCIE x1 ■ 1 слот PCI, поддержка интерфейса PCI шины с питанием 3.3V/ 5V Форм Фактор ■ Micro-ATX (24.4см X 24.4 см) ■ 8 отверстий для крепления (Помощь в приобретении дополнительных аксессуаров и поиске номера изделия можно найти по адресу http://www.msi.com/index.php)

Задняя ПАНЕЛЬ Задняя панель предоставляет следующие разъемы: PS/2 порт

Порт VGA Порт IEEE 1394 Линейный RS-выход Порт USB 2.0 LAN CS-выход

Порт DVI-D Порт HDMI

Порт USB 3.0 SS-выход Порт USB 2.0 УсТАНОВКА ОБОРУДОВАНИЯ Установка процессора и вентилятора для AM3 Во избежание перегрева при работе обязательно установите вентилятор процессора. Одновременно, чтобы увеличить теплорассеивание, убедитесь в том, что нанесен слой теплопроводящей пасты на процессоре при установке вентилятора. Вид процессора AM3 с внешней Не забудьте нанести теплопроводящую пасту для более эффективного теплорассеивания. Золотая стрелка

MS-7623 Следуйте данным указаниям для правильной установки. Неправильная установка приведет к повреждению процессора и системной платы.

вертикальное рычажок, находящийся сбоку разъема.

Обратите внимание на золотую стрелку (gold arrow) на CPU. Она должна быть расположена так, как показано на рисунке. CPU можно вставить только при его правильной ориентации.

При правильной установке CPU его контакты полностью войдут в разъем, и их не будет видно. Помните, что любые применение силы при установке CPU может вызвать серьёзные повреждения системной платы.

Аккуратно прижмите CPU к разъему и опустите рычажок. Поскольку CPU при опускании рычажка может переместиться, осторожно прижмите CPU пальцами в центре так, чтобы он правильно и полностью зафиксировался в

Разместите вентилятор на узле крепления. Вначале зацепите один его край.

Затем нажмите на другой край, чтобы установить радиатор на узел крепления. Найдите рычаг фиксации и поднимите его.

Зафиксируйте радиатор дальнейшим поворотом рычага.

Подключите кабель вентилятора CPU к соответствующему разъему системной платы.

• Фотографии системной платы в этом разделе приведены только для демонстрации установки вентилятора для процессора под Socket AM3 CPU. Внешний вид вашей модели может отличаться от приведенного

• При отсоединении фиксирующего рычага необходимо соблюдать осторожность, так как рычаг подпружинен и при отпускании он вернется с исходное положение.

Установка модулей памяти . Модули памяти имеют только одну прорезь в середине. Модуль войдет в разъем только при правильной ориентации.

Вставьте модуль в вертикальном направлении. Затем нажмите на него, чтобы золочёные контакты глубоко погрузились в DIMM слот. Золотые контакты едва видны, если модули памяти правильно размещены в DIMM слоте.

Пластиковые защелки автоматически.

• Для работы в двухканальном режиме убедитесь, что в разъемах разных каналов у вас установлены модули одного типа и одинаковой емкости.
• Чтобы система загружалась, вначале установите модуль в разъем DIMM1.

MS-7623 24-контактный разъем питания ATX: JPWR1 Этот разъем позволяет подключать 24-контактный блок питания ATX к системной плате. Перед подключением убедитесь, что все штырьки разъема от блока питания ровные, и он правильно сориентирован. Плотно вставьте его в разъем на системной плате.

4-контактный разъем питания ATX: JPWR2 Этот 4-конт. разъем питания используется для обеспечения питания процессора.

Убедитесь, что все коннекторы питания ATX правильно подключены. Разъем FDD: FDD1 Этот разъем поддерживает флоппи диски емкостью 360КБ , 720КБ , 1.2МБ, 1.44МБ или 2.88МБ.

Разъем IDE: IDE1 Разъем поддерживает подключение жестких дисков IDE, оптических дисков и других IDE устройств.

При подключении двух устройств на одном кабеле, следует установить устройства в режим master / slave посредством установки перемычек. За инструкциями обратитесь к документации изготовителя устройства. Разъем Serial ATA: SATA1 ~ 8 Разъем Serial ATA – это высокоскоростной порт интерфейса Serial ATA. Этот разъем позволяет подключить только одно устройство Serial ATA.

Избегайте резких изгибов кабеля Serial ATA. В противном случае могут возникнуть потери данных при передаче. Разъем питания вентиляторов: CPUFAN, SYSFAN1, SYSFAN2 Разъемы питания вентиляторов поддерживают вентиляторы с питанием +12 В. При подключении необходимо помнить, что красный провод подключается к шине +12 В, а черный - к земле GND. если системная плата содержит микросхему аппаратного мониторинга, необходимо использовать специальные вентиляторы с датчиком скорости для реализации функции управления вентилятором. CPUFAN

SYSFAN1/2 MS-7623 Разъем S/PDIF-Out: JSP1 Этот разъем используется для подключения интерфейса S/PDIF (Sony & Philips Digital Interconnect Format) для передачи звука в цифровом формате.

u F r o DI .G P 1 .S CC 2 .V

Разъем CD-In: JCD1 Этот разъем предназначен для подключения дополнительного аудио

Разъем для подключения передней панели: JFP1, JFP2 Эти разъемы обеспечивают подключение кнопок и индикаторов передней панели. JFP1 соответствует спецификации Intel® Front Panel I/O Connectivity Design Guide.

JFP1 ake Разъем последовательного порта: JCOM1 Данный разъем является высокоскоростным последовательным портом связи 16550A с 16-байтной передачей FIFO. К этому разъему можно непосредственно подключить последовательное устройство.

Аудио разъем передней панели: JAUD1 Разъем позволяет подключить аудио на передней панели. Он соответствует спецификации Intel® Front Panel I/O Connectivity Design Guide.

Разъем USB передней панели: JUSB1, JUSB2, JUSB3 Разъем, который совместим со спецификацией Intel® I/O Connectivity Design Guide, идеален для подключения таких высокоскоростных периферийных устройств как USB HDD, цифравых камер, MP3 плееров, принтеров, модемов

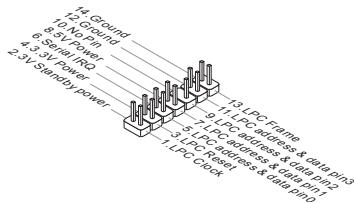

Разъем TPM Модуля: JTPM1 Этот разъем предназначен для подключения TPM (Trusted Platform Module) модуля. За дополнительной информацией и возможностями использования обратитесь к руководству платформы безопасности TPM.

MS-7623 Разъем датчика открывания корпуса: JCI1 К этому коннектору подключается кабель датчика открывания корпуса, установленный в корпусе. При открывании корпуса его механизм активизируется. Система запоминает это событие и выдает предупреждение на экране. Предупреждение можно отключить в настройках BIOS.

Разъем параллельного порта: JLPT1 Этот коннектор используется для подключения опциональной планки параллельного порта. Параллельный порт - это стандартный порт для принтера. Он поддерживает режимы EPP (усовершенствованный параллельный порт) и ECP (параллельный порт с дополнительными возможностями).

Разъем IEEE1394: J1394_1 Этот коннектор позволяет подключить порты IEEE1394 на опциональной выносной планке IEEE1394.

Перемычки очистки CMOS: JBAT1 На плате установлена CMOS память с питанием от батарейки, хранящая данные о конфигурации системы. Данные, хранящиеся в CMOS памяти, требуются компьютеру для загрузки операционной системы при включении. Если у вас возникает необходимость сбросить конфигурацию системы (очистить CMOS), воспользуйтесь этой перемычкой. JBAT1

Очистка CMOS производится соединением контактов 2-3 при отключенной системе. Затем следует вернуться к соединению контактов 1-2. Избегайте очисткиCMOS при работающей системе: это повредит системную плату. Переключатель аппаратного разгона FSB: OC_SW1 Перестановка переключателей позволяет разгонать FSB для увеличения частоты процессора. Следуйте данным указаниям для установки FSB.

частоты CPU повышается на 10%

• Перед установкой переключателей убедитесь в том, что питание ситемы

• Если разгон вызывает нестабильность системы или проблемы при загрузке, то восстановите переключатели в положение по умолчанию. Индикатор состояния APS: LED1 Индикатор APS (Active Phase Switching) показывает режим работы источника питания процессора. Информация о состоянии индикаторов приведена в LED1

Индикатор горит при работе 3 фаз питания CPU.

Индикатор выключается при работе 1 фазы питания CPU. MS-7623 Слот PCIE Слот PCIE поддерживает дополнительные карты расширения интерфейса PCIE. PCIE 2.0 x16 слот PCIE x1 слот Слот PCI Разъемы PCI позволяет установить карты LAN, SCSI, USB и другие дополнительные карты расширения, которые соответствуют спецификации PCI.

Перед установкой или извлечением карты расширения убедитесь, что кабель питания отключен от электрической сети. Прочтите документацию на карту расширения и выполните необходимые аппаратные или программные установки для данной платы (перемычки, переключатели или конфигурация BIOS). Маршрутизация запросов прерывания PCI При установке или отключении карт расширения убедитесь, что IRQ - сокращение от interrupt request (line) - линия запроса прерывания, аппаратная линия, по которой устройства могут посылать сигнал прерывания микропроцессору. Обычное подключение PCI IRQ к контактам шины PCI показано ниже:

Настройка BIOS Включите питание компьютера. При этом запустится процедура POST (Тест включения питания). Когда на экране появится приведенное ниже сообщение, нажмите клавишу <DEL> для входа в режим настройки. Press DEL to enter SETUP (Нажмите DEL для входа в SETUP) Если сообщение исчезло, а вы не успели нажать клавишу, перезапустите систему, выключив и снова включив питание, или нажав кнопку RESET. Можно, также, перезапустить систему, нажав одновременно клавиши <Ctrl>, <Alt>, и <Delete>. Main Page (Основное меню) Standard CMOS Features (Стандартные функции CMOS) Это меню позволяет установить основные параметры конфигурации системы (дату, время, и т.д.). Advanced BIOS Features (Дополнительные функции BIOS) Это меню используется для настройки специальных функций BIOS. Integrated Peripherals (Встроенные периферийные устройста) Это меню используется для настройки параметров встроенных периферийных Power Management Setup (Настройка управления питанием) Это меню позволяет задать параметры управления питанием системы. H/W Monitor (Монитор аппаратной части) Этот пункт отображает состояние аппаратной части ПК. Green Power Это меню используется для назначения режима питания.

MS-7623 BIOS Setting Password (Пароль доступа к настройкам BIOS) Это меню используется, чтобы задать пароль. Cell Menu (Меню для разгона) Это меню позволяет управлять тактовыми частотами и напряжениями при разгоне системы. M-Flash Используется для чтения/ прошивки BIOS с внешнего накопителя (только FAT/ FAT32). Overclocking Profile Используется для хранения/ загрузки параметров в/ из CMOS BIOS. Load Fail-Safe Defaults Это меню используется для загрузки значений BIOS, установленных производителем для стабильной работы системы. Load Optimized Defaults (Установить оптимальные настройки) Это меню используется для установки настроек изготовителя для оптимальной производительности системной платы. Save & Exit Setup (Выход с сохранением настроек) Запись изменений в CMOS и выход из режима настройки. Exit Without Saving (Выход без сохранения) Отмена всех изменений и выход из режима настройки.

Cell Menu Current CPU / DRAM / CPU-NB Frequency Эти пункты показывают текущую частоту CPU, скорость памяти и CPU-NB. Только для чтения. CPU Specifications Нажмите <Enter> для входа в подменю. В подменю показана информация об установленном CPU. CPU Technology Support Нажмите <Enter> для входа в подменю. В подменю показаны технологии, которые поддерживаются в установленном CPU. CPU Feature Нажмите <Enter> для входа в подменю: AMD Cool’n’Quiet Технология Cool’n’Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы. C1E Support Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E).

MS-7623 SVM Support Этот пункт позволяет включать/выключать технологию AMD SVM (Secure Virtual Machine). AMD Cool’n’Quiet Технология Cool’n’Quiet позволяет эффективно динамически изменять частоту CPU и энергопотребление системы. C1E Support Включите этот пункт для снижения энергопотребления CPU, когда он не работает. Не все процессоры поддерживают Enhanced Halt state (C1E).

Чтобы убедитьс я в том, что технология Cool’n’Quiet включена и работает правильно, необходимо:

• Зайти в программу BIOS Setup, и выбрать Cell Menu. Найдите AMD Cool’n’Quiet под Cell Menu, и установите его в “Enabled” “Enabled”.
• В Windows выберите [Start]->[Settings]->[Control Panel]->[Power Options]. Войдите в Power Options Properties, выберите Minimal Power Management под Power schemes. Adjust CPU FSB Frequency (MHz) Этот пункт позволяет регулировать частоту FSB процессора (в МГц). OC Stepping Этот пункт включен после установки частоты разгона в “Adjust CPU FSB Frequency (MHz)”. И следующие пункты появляются. Он позволяет осуществлять разгон шаг за шагом после загрузки системы. Start OC Stepping From (MHz) Этот пункт позволяет установить начальное значение тактовой частоты (base clock). Система загрузится с начальным значением тактовой частоты (base clock), а потом начнет разгонять систему с начального значения шаг за шагом установленным в “Adjust CPU FSB Frequency (MHz)”. OC Step Этот пункт используется для установки шага разгона тактовой частоты (base colck). OC Step Count Timer Этот пункт используется для установки времени задержки каждого шага. Adjust CPU Ratio Этот пункт используется для регулировки множителя процессора. Он доступен только тогда, когда процессор поддерживает эту функцию. Adjusted CPU Frequency (MHz) Этот пункт показывает текущую частоту CPU. Только для чтения. Adjust CPU-NB Ratio Этот пункт используется для регулировки частоты CPU-NB.

Adjusted CPU-NB Frequency (MHz) Этот пункт показывает текущую частоту CPU-NB. Только для чтения. Unlock CPU Core Этот пункт позволяет разблокировать дополнительные чипсеты, вам можно установить его в [Enabled] и потом установить Advanced Clock Calibration в [Auto], чтобы иметь возможность активизировать процессорные чипсеты. Advanced Clock Calibration Этот пункт используется для разгона. Установка в [Auto] позволяет установить частоту CPU выше. Он доступен только тогда, когда процессор поддерживает эту функцию. CPU Core Control Этот пункт используется для контролирования номера процессорного чипсета. При установке в [Auto], CPU работает под номером чипсетов по умолчанию. При установке в [Manual], вам можно включать/выключать определенный чипсет CPU. Core 1/ 2/ 3/ 4 Эти пункты используются для включения/выключения чипсетов 1/ 2/ 3/ 4. OC Genie Lite Установка этого пункта в [Enabled] позволяет системе определять максимальную частоту FSB и разгон автоматически. Если разгон не удался, вам можно уменьшить тактовую частоту FSB для разгона удачно. Onboard VGA Core OverClock Этот пункт позволяет включить/ выключить разгон VGA на плате. Adjust Onboard VGA Frequency Этот пункт позволяет регулировать частоты чипсета VGA на плате. Auto OverClock Technology Установка в [Max FSB] позволяет BIOS автоматически определить максимальную частоту FSB и разогнать систему. Если разгон не удался, вы можете попробовать понизить частоту FSB для удачного разгона. Memory-Z Нажмите <Enter> для входа в подменю. DIMM1~4 Memory SPD Information Нажмите <Enter> для входа в подменю. В подменю показана информация об установленной памяти. Advance DRAM Configuration Нажмите <Enter> для входа в подменю. DRAM Timing Mode Определяет будут ли временные параметры DRAM контролироваться данными из SPD (Serial Presence Detect) EEPROM на модуле DRAM. При выборе значения [Auto], временные параметры DRAM, включая пункты меню, перечисленные ниже, устанавливаются BIOS в соответствии с данными из SPD. При установке значения [Manual], этот пункт позволяет вручную регулировать временные параметры DRAM доступные в этом

MS-7623 FSB/DRAM Ratio Этот пункт позволяет регулировать коэффициент между частотами FSB и Adjusted DRAM Frequency (MHz) Этот пункт показывает значение частоты памяти. Только для чтения. HT Link Control Нажмите <Enter> для входа в подменю. HT Incoming/ Outgoing Link Width Этот пункт определяет ширину входящей/исходящей линии HT. При установке в [Auto], система автоматически определяет ширину шины HT. HT Link Speed Этот пункт позволяет установить скорость передачи по шине HyperTransport. При установке в [Auto], система автоматически определяет скорость шины HT. Adjusted HT Link Frequency (MHz) Этот пункт показывает текущую частоту шины HT. Только для чтения. Auto Disable DRAM/PCI Frequency При установке значения [Enabled], система отключит неиспользуемые разъемы памяти и PCI, что приведёт к снижению уровня электромагнитных помех (EMI). CPU Voltage (V)/ CPU-NB Voltage (V)/ DRAM Voltage (V) Этот пункт позволяет регулировать напряжение CPU, памяти и чипсета. Spread Spectrum Так как тактовый генератор системной платы импульсный, то его работа вызывает электромагнитные помехи - EMI (Electromagnetic Interference). Функция Spread Spectrum снижает эти помехи, генерируя сглаженные импульсы. Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, разрешите использование этой функции, установив [Enable] (разрешено). Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу «разогнанного» процессора.

• Если у вас нет проблем с помехами, оставьте значение [Disabled] (запрещено) для лучшей стабильности и производительности. Однако, если у вас возникают электромагнитные помехи, выберите Spread Spectrum для их уменьшения.
• Чем больше значение Spread Spectrum, тем ниже будет уровень электромагнитных помех, но система станет менее стабильной. Для выбора подходящего значения Spread Spectrum, сверьтесь со значениями

уровней электромагнитных помех, установленных законодательством.

• Не забудьте запретить использование функции Spread Spectrum, если вы «разгоняете» системную плату. Это необходимо, так как даже небольшой дребезг сигналов тактового генератора может привести к отказу «разогнанного» процессора. Установка значений по умолчанию Для стабильной работы системы вы можете загрузить настройки BIOS по умолчанию, установленные производителем системной платы.
