RBS 94 - Hotte aspirante ROSIERES - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Marque	ROSIERES
Modèle	RBS 94
Dimensions (L x P x H)	90 cm x 50 cm x 65 cm (estimation)
Poids	Environ 15 kg (estimation)
Alimentation électrique	220-240 V / 50 Hz, classe II
Puissance moteur	280 W (estimation)
Éclairage	Lampes halogènes ou à incandescence (selon version)
Vitesses	3 vitesses + fonction intensive (10 min)
Fonctions	Aspiration, recyclage, minuterie 15 min, Clean Air
Filtres	Filtre anti-graisse lavable, filtre à charbon actif (non lavable)
Filtre anti-graisse	Lavable au lave-vaisselle, à nettoyer tous les 2 mois
Filtre à charbon	À remplacer tous les 4 mois
Distance minimum au plan de cuisson	65 cm
Diamètre évacuation	150 mm (estimation)
Niveau sonore	55-65 dB (estimation)
Matériaux	Acier inoxydable, verre
Commandes	Électroniques ou mécaniques selon version
Sécurité	Arrêt automatique en cas de surchauffe, sécurité enfant (non spécifié)
Entretien	Nettoyer avec alcool dénaturé ou détergent neutre
Garantie	2 ans (estimation)

FOIRE AUX QUESTIONS - RBS 94 ROSIERES

Quelle est la distance minimale entre la hotte et la plaque de cuisson ?

La distance minimale est de 65 cm entre la surface de support des récipients et la partie la plus basse de la hotte.

Comment nettoyer les filtres anti-graisse ?

Les filtres anti-graisse sont lavables au lave-vaisselle ou à la main. Ils doivent être nettoyés au moins tous les 2 mois pour éviter les risques d'incendie.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif n'est ni lavable ni régénérable. Il doit être remplacé tous les 4 mois, ou plus souvent selon l'utilisation.

Que faire si les touches clignotent ?

Si la touche A clignote par intervalles de 2 secondes, il faut laver les filtres anti-graisse. Si elle clignote toutes les 0,5 secondes, il faut changer le filtre à charbon. Après nettoyage ou remplacement, appuyez 5 secondes sur la touche A pour réinitialiser.

Comment activer la fonction Clean Air ?

Avec la hotte éteinte, appuyez sur la touche E (ou F selon version) pendant 2 secondes. La hotte fonctionnera 10 minutes par heure à la 1ère vitesse. Pour désactiver, appuyez sur n'importe quelle touche sauf l'éclairage.

Puis-je utiliser la hotte sans évacuation extérieure ?

Oui, la hotte peut fonctionner en mode filtrant (recyclage) en installant un filtre à charbon actif. L'air est alors renvoyé dans la pièce.

Comment changer les lampes halogènes ?

Retirez le verre en faisant levier dans les fentes prévues. Remplacez les lampes par des lampes de même type. Ne touchez pas les lampes avec les mains nues.

La hotte ne s'allume pas, que faire ?

Vérifiez que la fiche est bien enfoncée dans la prise et que le fusible 3A est en état. Si le problème persiste, contactez le service d'assistance technique.

Où trouver le numéro de série de la hotte ?

Le numéro de série se trouve sur la plaque d'identification à l'intérieur de la hotte ou sur le certificat de garantie.

Quelle est la garantie de cette hotte ?

La garantie standard est de 2 ans pour les défauts de fabrication. Conservez la facture et le certificat de garantie.

MODE D'EMPLOI RBS 94 ROSIERES

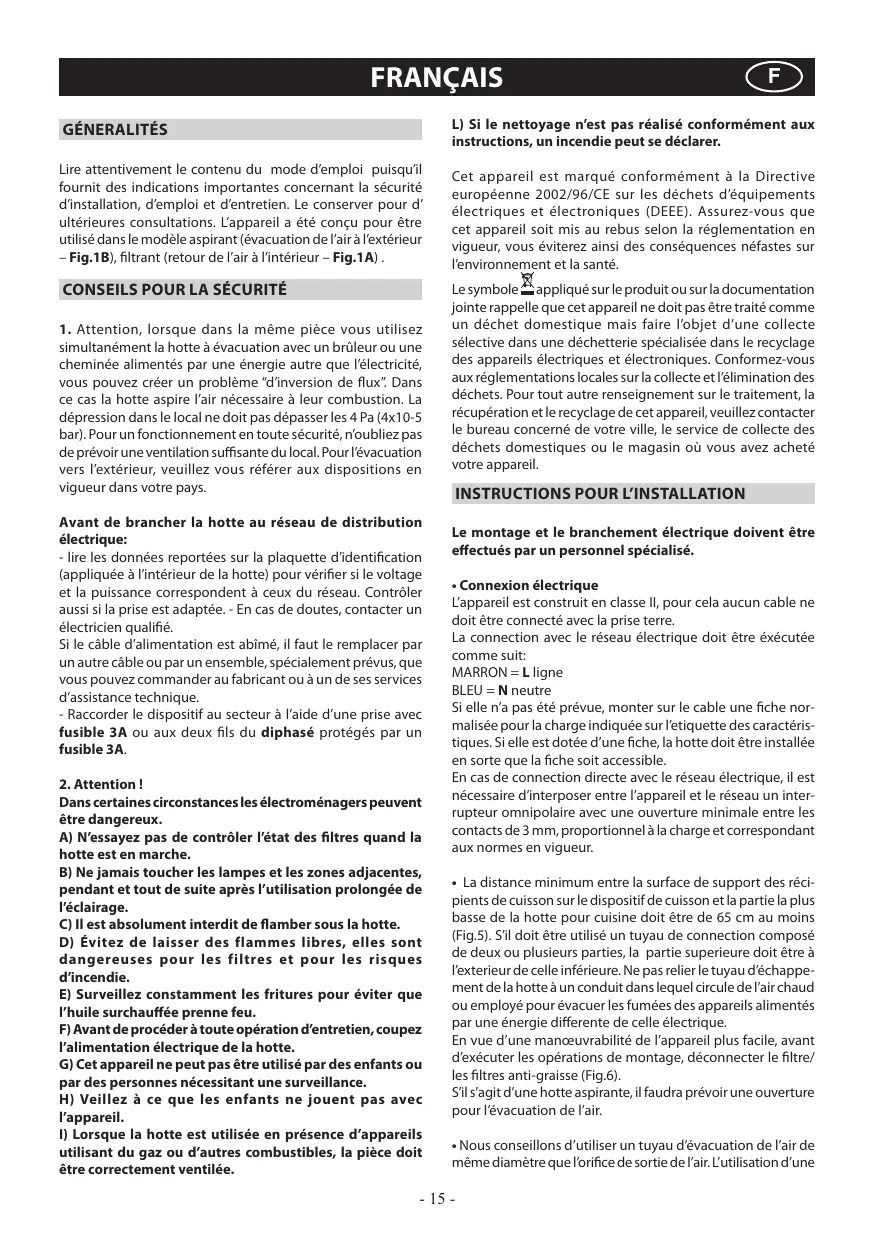

Lire attentivement le contenu du mode d'emploi puisqu'il fournit des indications importantes concernant la sécurité d'installation, d'emploi et d'entretien. Le conserver pour des consultations ultérieures. L'appareil a été conçu pour être utilisé dans le mode aspirant (évolution de l'air à l'exterieur - Fig.1B), filtrant (retour de l'air à l'intérieur - Fig.1A).

Conseils pour la sécurité

1. Attention, lorsque dans la même pièce vous utilisez simultanément la hotte à évacuation avec un brûleur ou une cheminée alimentés par une énergie autre que l'électricité, vous pouvez créer un problème "d'inversion de flux". Dans ce cas, la hotte aspire l'air nécessaire à leur combustion. La dépression dans le local ne doit pas dépasser les 4 Pa (4x10-5 bar). Pour un fonctionnement en toute sécurité, n'oubliez pas de prévoir une ventilation suffisante du local. Pour l'évacuation vers l'extérieur, veuillez vous référer aux dispositions en vigueur dans votre pays.

Avant de brancher la hotte au réseau de distribution électrique:

• Vérifier les données reportées sur la plaquette d'identification (appliquée à l'intérieur de la hotte) pour vérifier si le voltage et la puissance correspondent à ceux du réseau. Contrôler aussi si la prise est adaptée. - En cas de doutes, contacter un électricien qualifié. Si le câble d'alimentation est abimé, il faut le remplacer par un autre câble ou par un ensemble, spécialement prévus, que vous pouvez commander au fabricant ou à un de ses services d'assistance technique.
• Raccorder le dispositif au secteur à l'aide d'une prise avec fusible 3A ou aux deux fils du diphase protégés par un fusible 3A.

2. Attention!

Dans certaines circonstances, les électroménagers peuvent être dangereux.

A) N'essayez pas de contrôler l'état des filtres quand la hotte est en marche. B) Ne jamais toucher les lampes et les zones adjacentes, pendant et tout de suite après l'utilisation prolongée de l'éclairage. C) Il est absolument interdit de flamber sous la hotte. D) Évitez de laisser des flammes libres, elles sont dangereuses pour les filtres et pour les risques d'incendie. E) Surveillez constamment les fritures pour éviter que l'huile surchauffée prenne feu. F) Avant de procéder à toute opération d'entretien, coupez l'alimentation électrique de la hotte. G) Cet appareil ne peut pas être utilisé par des enfants ou par des personnes nécessitant une surveillance. H) Veillez à ce que les enfants ne jouent pas avec l'appareil. I) Lorsque la hotte est utilisée en présence d'appareils utilisant du gaz ou d'autres combustibles, la pièce doit être correctement ventilée.

L) si le nettoyage n'est pas réalisé conformément aux instructions, un incendie peut se déclarer.

Cet appareil est marqué conformément à la Directive française 2002/96/CE sur les déchets d'équipements électriques et électroniques (DEEE). Assurez-vous que cet appareil soit mis au rebus selon la réglementation en vigueur, vous éviterez ainsi des conséquences néfastes sur l'environnement et la santé.

Le symbole appliqué sur le produit ou sur la documentation jointe rappelle que cet appareil ne doit pas être traité comme un déchet domestique mais faire l'objet d'une collecte sélective dans une déchetterie spécialisée dans le recyclage des appareils électriques et électroniques. Conformez-vous aux réglementations locales sur la collecte et l'élimination des déchets. Pour tout autre renseignement sur le traitement, la récupération et le recyclage de cet appareil, veuillez contacter le bureau concerné de votre ville, le service de collecte des déchets domestiques ou le magasin où vous avez acheté votre appareil.

- Connexion électrique

L'appareil est construit en classe II, pour cela aucun câble ne doit être connecté avec la prise terre.

La connexion avec le réseau électrique doit être exécutée comme suit:

Si elle n'a pas été prévue, monter sur le câble une fiche normalisée pour la charge indiquée sur l'étiquette des caractéristiques. Si elle est dotée d'une fiche, la hotte doit être installée en sorte que la fiche soit accessible.

En cas de connexion directe avec le réseau électrique, il est nécessaire d'interposer entre l'appareil et le réseau un interrupteur omnipolaire avec une ouverture minimale entre les contacts de 3 mm, proportionnel à la charge et correspondant aux normes en vigueur.

• La distance minimum entre la surface de support des récipients de cuisson sur le dispositif de cuisson et la partie la plus basse de la hotte pour cuisine doit être de 65 cm au moins (Fig.5). S'il doit être utilisé un tuyau de connexion composé de deux ou plusieurs parties, la partie supérieure doit être à l'extérieur de cette inférieure. Ne pas relier le tuyau d'échappement de la hotte à un conduit dans lequel circule de l'air chaud ou employé pour évacuer les fumées des appareils alimentés par une énergie différente de cette électricité.

En vue d'une manoeuvrabilité de l'appareil plus facile, avant d'exécuter les opérations de montage, déconnecter le filtre/les filtres anti-graisse (Fig. 6).

S'il s'agit d'une hotte aspirante, il faudra prévoir une ouverture pour l'évacuation de l'air.

• Nous conseillons d'utiliser un tuyau d'évacuation de l'air de même diamètre que l'orifice de sortie de l'air. L'utilisation d'une

Une réduction pourrait diminuer les performances du produit et augmenter le niveau sonore.

Fixation murale

Exécuter les trous A en respectant les cotes indiquées (Fig. 2). Fixer l'appareil au mur et l'aligner dans la position horizontale avec les éléments suspendus. Cette opération terminée, fixer la hotte définitivement au moyen des 2 vis A (Fig. 4). En cas de différents montages, utiliser des vis et des goujons à expansion adéquats au type de mur (par exemple béton armé, placopâtre, etc.). Au cas où les vis et les goujons seraient fournis avec l'appareil, s'assurer qu'ils sont adéquats au type de paroi où sera fixée la hotte.

Fixation des raccords téléscopiques de décoration - version à évacuation extérieure

Prévoir l'alimentation électrique à l'intérieur de l'encombrement du raccord de décoration. En cas d'installation de l'appareil en version évacuation, il faut prévoir un orifice d'évacuation de l'air. Régler d'abord la largeur de la bride de support du raccord supérieur (Fig.3), ensuite la fixer au plafond, de manière à ce qu'elle soit sur l'axe de votre hotte au moyen des vis A (Fig.3), tout en respectant la distance depuis le plafond indiquée à la Fig.2.

Raccorder la bride C au trou d'évacuation de l'air au moyen d'un tube de raccordement (Fig.4). Introduire le raccord supérieur à l'intérieur du raccord inférieur. Fixer le raccord supérieur à la hotte au moyen des vis B fournies (Fig.4), retirer le raccord supérieur jusqu'à la bride et le fixer au moyen des vis B (Fig.3). Si on peut transformer la hotte du modèle aspirant au modèle filtrant, demander à votre revendeur les filtres au charbon actif et suivre les instructions de montage.

-Modèle filtrant

Installer la hotte et les deux raccords suivant l'indication reportée au paragraphe concernant le montage de la hotte dans le modèle aspirant. En cas de montage du raccord filtrant, se rapporter aux instructions figurant dans le jeu.

L'appareil est fourni équipé de filtres à charbon (fig. 7).

Emploietentretien

• Il est conseillé de mettre en service la hotte quelques minutes avant de commencer à cuisiner. De même, il est conseillé de l'arrêter 15 minutes après avoir terminé la cuisson pour éliminer au maximum les odeurs et évacuer l'air vicié.

Le bon fonctionnement de la hotte est lié à la fréquence des opérations d'entretien et, plus particulièrement, à l'entretien du filtre anti-graisse et du filtre à charbon actif.

• Le filtre anti-graisse a pour rôle de retenir les particules grasses en suspension dans l'air. Il peut donc se boucher plus ou moins rapidement selon la fréquence d'utilisation de la hotte.
• Pour prévenir tout risque d'incendie, il faut laver les filtres anti-graisse au moins tous les 2 mois, ces derniers sont lavables même au lave-vaiselle.
• Après plusieurs lavages, ils peuvent changer de couleur. Ceci ne donne pas droit à réclamation ni au remplacement.

Le non-respect des consignes de remplacement et de lavage peut entraîner un risque d'incendie des filtres anti-graisse.

• Les filtres à charbon actif seront à changer pour filtrer l'air qui est ensuite renvoyé dans la pièce. Les filtres ne sont ni lavables ni régénérables, il faut par conséquent les changer au moins

tous les quatre mois. La saturation du charbon actif dépend de l'utilisation plus ou moins prolongée de l'appareil, du type de cuisine pratiquée et de la régularité du nettoyage du filtre anti-graisse.

• Nettoyez fréquemment la hotte, à l'intérieur et à l'extérieur, à l'aide d'un chiffon imbibé d'alcool dénaturé ou de détergents liquides neutres non abrasifs.
• N'utiliser l'éclairage de la hotte que pendant la cuisson, ce dernier n'est en effet pas conçu pour un éclairage général prolongé de la pièce. Une utilisation prolongée de l'éclairage diminue considérablement la durée de vie moyenne des lampes.

Touche A = allume/éteint les lumières.

Touche B = allume/éteint la hotte. L'appareil s'allume à la 1° vitesse. Si la hotte est allumée, appuyer sur la touche pendant 2 sec. pour éteindre. Si la hotte se trouve à la 1° vitesse, il n'est pas nécessaire de tenir la touche appuyée pour éteindre. Diminue la vitesse du moteur.

Display C = indique la vitesse du moteur sélectionné et l'activation du timer.

Touché D = allume la hotter. Augmente la vitesse du moteur. En pressant la touche de la 3ème vitesse, la fonction intensive s'active pendant 10', puis l'appareil recommence à fonctionner à la vitesse d'exercice au moment de la première activation. Pendant cette fonction, le display clignote.

Touché E = au moment de l'activation le Minuteur temporise les fonctions pendant 15 minutes, après quoi ces dernières s'éteignent. En pressant la touche E, le Minuteur se désactive. Quand la fonction Minuteur est active, le point décimal doit clignoter sur l'écran.

En pressant la touche E pendant 2 secondes, quand l'appareil est éteint, la fonction "clean air" s'active. Cette dernière met en marche le moteur chaque heure pendant 10 minutes à la première vitesse. Durant le fonctionnement l'écran doit visualiser un mouvement rotatif des segments périphériques. Après quoi le moteur s'éteint et l'écran doit visualiser la lecture "C" fixe, jusqu'à ce qu'après 50 autres minutes, le moteur reparte pendant 10 minutes supplémentaires et ainsi de suite. Pour retourner au fonctionnement normal presser n'importe quelle touche sauf celle de l'éclairage. Pour désactiver la fonction presser la touche "E".

- Saturation litres anti-gras/charbon actif:

• Quand l'afficheur F (1 et F par ex.) il est temps de laver les filtres anti-gras.
• Quand l'écran C clignote et visualise alternativement la vitesse de fonctionnement et la dette A (1 et A par ex.) il est temps de changer les filtres à charbon actif.

Après avoir remis le filtre propre à sa place, procéder à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que F ou A clignote sur l'afficheur C.

• Commandes: (fig. 9 A) lumineux, le symbole sont les suivants:

A = touche ECLAIRAGE B = touche OFF C = touche PREMIÈRE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE

F = touche MINUTEUR ARRET AUTOMATIQUE 15 minutes

• En appuyant sur le bouton F pendant 2 secondes (lorsque la hotte est allumée), la fonction « clean air » s'active. Cette fonction démarre le moteur pour 10 minutes par heure à la première vitesse. Dès que la fonction est activée, le moteur démarre en 1^ère vitesse pour 10 minutes pendant lesquelles les boutons F et C doivent clignoter en même temps.

À la fin de ce temps, le moteur s'arrête et la diode électroluminescente du bouton F reste allumée sans clignoter jusqu'à ce que le moteur reparte en 1^ère vitesse 50 minutes plus tard. Les diodes électroluminescentes F et C recommencent à clignoter pendant 10 minutes et ainsi de suite. En appuyant sur n'importe quelle touche à l'exception des touches de luminosité, la hotte retourne immédiatement à son fonctionnement normal (ex. en appuyant sur le bouton D la fonction « clean air » se désactive et le moteur passe directement à la 2^ème vitesse; en appuyant sur le bouton B la fonction se désactive)

- Saturation filtres anti-gras/charbon actif :

• Quand la touche A se met à clignoter par intervalles de 2 secondes, il est temps de laver les filtres anti-gras.
• Quand la touche A se met à clignoter par intervalles de 0,5 secondes, il est temps de changer les filtres à charbon.

Après avoir remis le filtre propre à sa place, procédez à une remise à zéro de la mémoire électronique en appuyant 5 secondes de suite sur la touche A jusqu'à ce que cette dernière cesse de clignoter.

• Commandes : (fig. 9 B) mécaniques, les symboles sont les suivants :

A = touche ECLAIRAGE B = touche OFF C = touche PREMIERE VITESSE D = touche DEUXIEME VITESSE E = touche TROISIEME VITESSE G = voyant MOTEUR EN MARCHE

Remplacement des lampes halogènes (fig. 10).

Pour changer les lampes halogènes, retirez le verre en faisant levier dans les fentes prévues.

Remplacez-les par des lampes de même type.

Attention: ne touchez pas aux lampes mains nods.

- Remplacement des lampes à incandescence (fig. 11).

Pour changer l'ampoule à incandescence, retirez le filtre anti-graisse comme illustré à la Fig.6 pour pouvoir enlever la lampe.

Remplacez-la par une lampe de même type (Fig.11).

Service assistance clients

Avant de faire appel au service d'assistance technique.

En cas de non fonctionnement du produit, nous vous conseillons de:

• vérifier que la fiche est bien enfoncée dans la prise de courant

Si vous n'arrivez pas à identifier la cause du mauvais fonctionnement : mettez l'appareil hors tension et appelez le service d'assistance technique. N'essayez sous aucun prétexte de le réparer vous-même.

NUMERO De série du produit. où se trouve-t-il?

Il est important de communiquer au service d'assistance technique le sigle du produit ainsi que son numéro de série.

que vous trouverez dans le certificat de garantie ou bien sur la plaque d'immatriculation située à l'intérieur de l'appareil.

Vous éviterez ainsi que le technicien n'effectue des déplacements inutiles et économiserez par la même occasion sur les frais correspondants.
