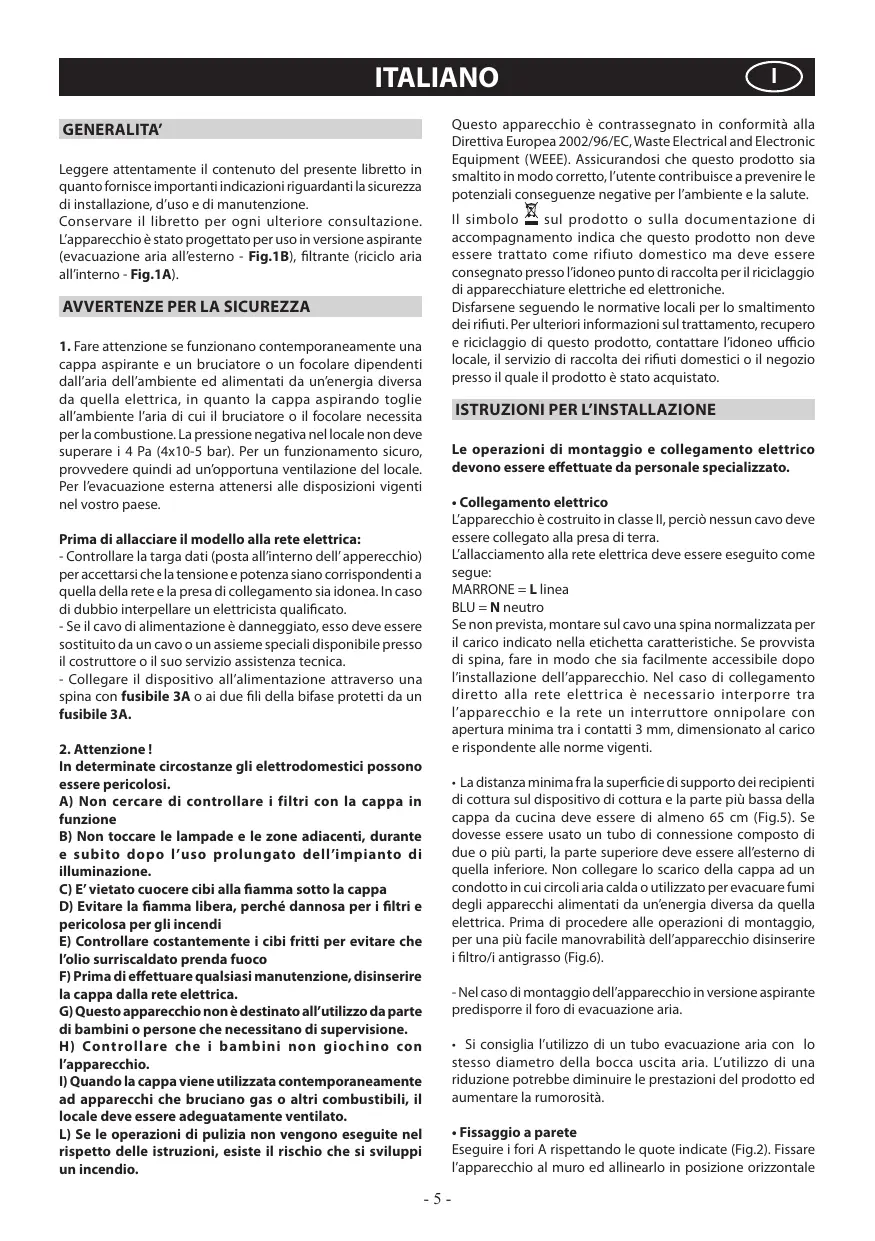

MANUALE UTENTE RBS 94 ROSIERES

Leggere attentamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installatione, d'uso e di manutenzione.

Conservare il libero per agli ulteriore consulazione. L'apparecchio è stato progettato per uso in versione aspirante (evacuationa aria all'esterno - Fig.1B), filtrante (ricicchio aria all'interno - Fig.1A).

AVVERTENZE PER LA SICUREZZA

1. Fare attentione se funzionano contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da那一 della eletrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provedere quindi ad un'opportuna ventilazione del locale. Per l'evacuatione esterna atteneri alle dispositionsi vigentiel nel vostro paese.

Prima di allacciare il modello alla rete elettrica:

• Controllare la targa dati (posta all'interno dell'apperecchio) per accettarsi che la tensione e potenza siano corrispondenti a quella della rete e la presa di collegamento sa idonea. In caso di dubbio interpellare un elettricista qualificato.
• Se il cavo di alimentazione è danneggiato,esso delve essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza technique.
• Collegare il dispositivo all'alimentazione attraverso una spina con fusibile 3A o ai due fili della bifase protetti da un fusibile 3A.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione
B) Non toccare le lampade e le zone adiacenti, durante le subito后期 l'uso prolongato dell'impianto di illuminazione.
C) E' vietato cuocere cibi alla fiamma sotto la cappa
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco
F) Prima di effettuare qualsiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo apparecchio non è destinato all'utilizzo da parte di bambini o persone che necessitano di supervisione.
H) Controllare che i bambini non giochino con l'apparecchio.
I) Quando la cappaiene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

Questo appearecchio è contrassegnato in conformità alla Direttiva Europea 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE). Assicurandosi che"This prodotto sa smaltito in modo corretro, l'utente contribuisce a prevenir le potenziali consequences negative per l'ambiente e la salute.

Il significato sul prodotto o sulla documentazione di accompaniesamento indica che quello prodotto non devese trattato come rifiutto domestico ma devese essere consegnato presso l'idoneo punto di raccolta per il riciclaggio di apparecchietare elettriche ed elettroniche.

Disfarsene segundo le normative locali per lo smaltimento dei rifiuti. Per ulteri informazioni sul trattamento, recupero e riciclaggio di"Thiso prodotto, contattare l'idoneo ufficio locale, il servizio di ragcolla dei rifiuti domestici o il negozio presso il quale il prodotto è stato acquistato.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.

- Collegamento elettrico

L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra.

L'allacciamento alla rete elettrica delve essere eseguito come segue:

Se non prevista, montare sul cavo una spina normalizzata per il caricoindicato nella etichetta caratteristica. Se provista di spina,fare in modo che sua lavoramente accessibile dopo l'installazione dell'apparecchio.Nel caso di collegamento diretto alla reete elettrica è necessario interporre tra l'apparecchio e la rete un interrupto onnipolare con aperture minima tra i contatti 3mm dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul dispositivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65~cm (Fig.5). Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuare fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovabilità dell'apparecchio disinserire i filtrò/i antigrasso (Fig.6).

-Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationa aria.

• Si consiglia l'utilizzo di un tubo evacuationa aria con lo stesso diametro della bocca uscita aria. L'utilizzo di una riduzione potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

Fissaggio a parete

Eseguirei fori A rissettando le quote indicate (Fig.2). Fissare I'apparecchio al muro ed allnearlo in posizione orizzontale

con i pensili. A regolazione avvenuta fissare la cappa definitivamente tramite le 2 viti A (Fig.4).

Per i vari montaggi utilizzare viti e tasselli ad espansione idonei al tipo di muro (es. cemento armato, cartongesso, ecc). Nel caso in cui le viti e tasselli siano forniti in dotazione con il prodotto accertarsi che siano idonei per il tipo di parete in cui delve essere fissata la cappa.

- Fissaggio dei raccordi telescopici decorativi - versione aspirante

Predisporre l'alimentazione elettrica entro l'ingombro del raccordo decorativo. Se il vosto apparecchio deve essere installato in versione aspirante, predisporre il foro evacuationa aria. Regolare la larghezza della staffa di supporto del raccordo superiore (Fig.3).

Successivamente fissarla al soffitto in modo che sia in asse con la vostra cappa tramite le viti A (Fig.3) e rispettoando la distance dal soffitto indica in Fig.2. Collegare, mediante un tubo di raccordo, la flangia C al foro evacazione aria (Fig.4).

Inflare il raccordo superiore all'interno del raccordo inferiore. Fissare il raccordo inferiore alla cappa utilizzando le viti B in dotazione (Fig.4), sfilare il raccordo superiore sono alla staffa e fissarlotramite le viti B (Fig.3).

Per trasformare la cappa da versione aspirante a versione filtrante, richiedere al vosto rivenditore i filtri al carbone attivo e seguire le istruzioni di montaggio.

- Versione filtrante

Installare la cappa e i due raccordi come indicato nel paragrafo riguardante il montaggio della cappa nella versione aspirante.

Per il montaggio del deviatore aria filtrante fare riferimento alle istruzioni continue nel kit.

I filtri a carbone sono gli predispositi sull'apparecchio (fig.7).

USO E MANUTENZIONE

• Si raccomanda diMETTERe in funzione I'apparecchio prima di procedere alla cottura di un qualsiassi alimento. Si raccamanda di lasciar funzionare I'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuatione completa dell'aria viziata.

Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtro antigrasso e al filtro al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in suspensione nell'aria, pertanto è soggetto ad insasarsi in tempi variabili relativamente all'uso dell'apprecchio.
• Per prevenir il pericolo di eventuali incendi, al massimo anni 2 mesi è necessario lavare i filtri antigrasso, per i quali è possible utilizzareanche la lavastoviglie.
• Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.

In caso di inadempienza delle istruzioni di sostituzione e di lavaggio si può verificare il rischio di incendio dei filtri antigrasso.

• I filtri al carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente. I filtri non sono lavabili o rigenerabili e devono essere sostituiti agli quattro mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparechio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filto

antigrasso

• Pulire frequentlymente tutti i depositi sul ventilatore e sulle altre superficie, usando un panno inumidito con alcohol denaturato o detersivi liquidi neutri non abrasivi.
• L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmete la durata media delle lampade.

Comandi (fig.8):

Tasto A = accende/spegne le lui

Tasto B = accende/spagne la cappa. L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premere il tasto per 2 sec. per spagnere. Se la cappa si trova alla 1^ velocità non è necessario tenere premuto il tasto per spagnere. Diminuisce la velocità del motore.

Display C = indica la velocità del motore selezionata e l'attivazione del timer.

Tasto D = accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3^ velocità si inseisce la funzione intensiva per 10', poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante esta funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di chequeste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display delve lampeggiarie il punto decimale.

• Premendo il tasto E per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti agli ora alla prima velocità. Durante il funzionamento il display deve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display deve visualizzare la lettera "C" fissa fino a quando除外 alti 50 minuti il motore riparte per altri 10 minuti eosi via. Per ritornare al funzionamento normale premere qualiasi sasto tranne quello delle luci. Per disattivare la funzione premere il tasto E.

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es.1 e A) i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. fino a che termina di lampeggiare la segnalazione F o A del display C

Comandi: (fig.9 A) luminosi la simbologia è di seguito riportata:

A= tasto ILLUMINAZIONE

B= tasting OFF

C= tasto PRIMA VELOCITA

D= tasto SECONDA VELOCITA

E= tasto TERZA VELOCITA'

F= tastoTIMER ARRESTO AUTOMATICO 15 minuti

• Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti ogni ora alla prima velocità. Appena attivata

la funzione, il motore parte alla 1^ velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso quello tempo il motore si spegne ed il ded il tasto F rimane acceso di luce fissa fino a quando dopo和其他i 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti earsi via. Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediamente (es. se premo il tasto D si disattiva la funzione "clean air" e il motore via subito alla 2^ velocità; premendo il tasto B la funzione si disattiva).

- Saturazione filtri antigrasso/carbone attivo:

• Quando il tasting A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati.
• Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri carbone devono essere sostituiti.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec, sino a che termina di lampeggiare.

Comandi:fig.9 B) meccanici la simbologia è di seguito riportata:

A= tasto ILLUMINAZIONE

B= taste OFF

C= tasting PRIMA VELOCITA

D= tasting SECONDDA VELOCITA

E= tasting TERZA VELOCITA

G = spia MOTORE IN FUNZIONE

- Sostituzione delle lampade alogene (Fig.10).

Per sostituire le lampade alogene B togliere il vetrino C facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mano nude

- Sostituzione delle lampade ad incandescenza (Fig.11).

Per la sestuzione della lampada ad incandescenza, togliere i filtri antigrasso come descritto in (Fig.6) e rimuovere la lampada.

Sostituire con lampada dello stesso tipo (Fig.11).

SIDECLINA OGNI RESPONSABILITA'PER EVENTUALIDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE

SERVIZIO ASSISTENZA CLIENTI

CERTIFICATO DI GARANZIA CONVENZIONALE: casa fare?

Il Suo prodotto è garantito, alle condizioni e nei termini riportati sul certificato inserto nel prodotto ed in base alle previsionsi del decreto legislativo 24/02, nonché del decreto legislativo 6 settembre 2005, n. 206, per un periodo di 24 mesi decorrenti alla data di segna del bene.

Così come riportato nei testi dei Decreti Legislativi citati, il certificato di garanzia dovrà essere da Lei conservato, debitamente compilato, per essere mostrato al Servizio Assistenza Tecnica Autorizzato, in caso di necessità, unitamente ad un documento fiscalemente valido rilasciato dal rivenditore al momento dell'acquisto (bolla di segna, fattura, scontrino fiscale, altri) sul quale siano indicate il nominativo del rivenditore, la data di segna, gli estremi identificativi del prodotto ed il prezzo di cessione.

Resta pure inteso che, salvo prova contraria, poiché si presume che i difetti di conformità che si manifestano entro sei mesi alla segna del bene estessero gi a tale data, a meno che tale ipotesi sa incompatibile con la natura del bene o con la natura del difetto di conformità, il Servizio di Assistenza Tecnica Autorizzato Gias, verificato il diritto all'intervento, lo effettuerà nella addebitare il diritto fisso di intervento a domicilio, la manodoproa ed i ricambi. Per contro, nel successivo periodo di diciotto mesi di vigenza della garanzia, sareiazza onere del consumatore che intendà fruire dei rimedi accordati alla garanzia stessa provare l'esistenza del difetto di conformità del bene sin dal momento della segna; nel caso in cui il consumatore non fosse in grado di fornire detta prova, non potranno essere applicate le condizioni di garanzia previste e pertanto il Servizio di Assistenza Tecnica Autorizzato Gias effettuerà l'intervento addebitando al consumatore tutti iosti relativi.

ESTENSIONDELLA GARANZIA FINO A 5 ANNI : come?

Le ricordiamo inoltre che sullo stesso certificato di garanzia convenzionale Lei trovera le informazioni ed i documentsi necessari per prolungare la garanzia dell'apparecchio sino a 5 anni earsi, in caso di guasto, non pagare il diritto fisso di intervento a domicilio,la manodopera ed i ricambi.

Per qualsiasi informazione necessitate, La preghiamo rivolgersi al numero Telefonico del Servizio Clienti 199121314.

ANOMALIE E MAL FUNZIONAMENTI: a chi rivolgersi?

Per qualsiasi necessità il centro assistenza autorizzato è a Susa completeness per fornirLe i chiarimenti necessari; comunique qualora il Suo prodotto presenti anomalie o malfunzionamenti, prima di rivolgersi al Servizio Assistenza Autorizzato, consigliamo vivamente di effettuare i controllingi indicati sopra.

UN SOLO NUMERO TELEFONICO PER OTTENERE ASSISTENZA.

Qualora il problema dovesse persistere, componendo il "Numero Utile" sottoindicato, sarecco in contatto direttamente con il Servizio Assistenza Tecnica Autorizzato che opera nella sua zona di residenza.

Attenzione, la chiamata è a pagamento; il costo verrà comunicato,tramite messaggio vocale,dal Servizio cliente dell'operaatore Telefonico utilizzato. Dettagli sono presenti sul site internet www.candy-group.com

MATRICOLA DEL PRODOTTO. Dove si trovata?

E' indispensable che comuni ch Servizio Assistenza Tecnica Autorizzato la sigla del prodotto ed il numero di matricola (16 caratteri che iniziano con la cifra 3) che trovera sul certificato di garanzia. In quello modo Lei potrare contribuire ad evitare trasferte inutili del technique, risparmiandooltretutto i relativiosti.
