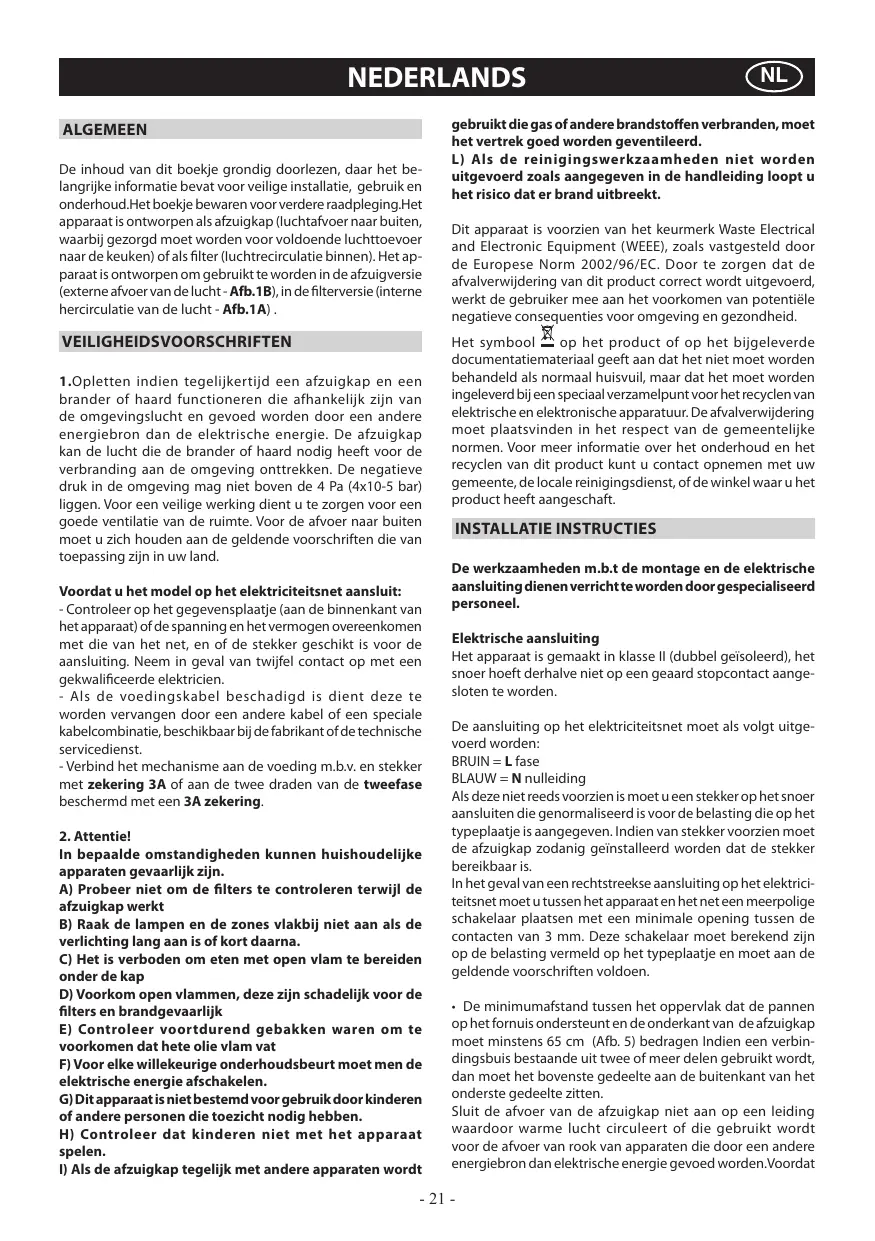

GEBRUIKSAANWIJZING RBS 94 ROSIERES

De inhoud van dit boekje grondig doorlezen, waar het belangrijke informatie bevat voor veilige installmentie, gebruik en onderhoud.Het boekje bewaren voor verdere raadpleging.Het apparaat is ontworpen als afzuiqkap (luchtafvoer maar buiten, waar bij gezorgd moet worden voor voldoende luchttoevoer maar de keulen) of als filter (luchtrecirculatie binnen). Het apparaat is ontworpen om gebruikt te worden in de afzuiqversie (externale afvoer van de lucht - Afb.1B), in de filtern versie (interne hercirculatie van de lucht - Afb.1A).

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkkertijd een afzuigkap en een brander of haard functioneren die aphantelijk zijn van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrischenergie. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor eeneilige werkung dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten moet u zich honden aan de geldende voerschriften die van toepassing�in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• Controller op het geveensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkomen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificierde elektricien.
• Als de voedingskabel beschadigd is dient deze te worden verrangen door een andere kabel of een speciale kabelcombinatie, geschikbaar bij de fabrikant of de technische servicedienst.
• Verbind het mechanisme aan de voeding m.b.v. en stekker met zekering 3A of aan de twe draden van de tweefase beschermd met een 3A zekering.

2. Attentie!

In bepaalde omstandigheden konnen huishoudelijkke apparaten gevaarlijk zijn.

A) Probeer Niet om de filters te controleren verwijl de afzuiqkap werkdt
B) Raak de lampen en de zones vlak bij nicht aan als de verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden onder de kap
D) Voorkom open vlammen, deze zijn schadelijk voor de filters en brandgevaarlijk
E) Controller voortdurend gebakken waren om te voorkomen dat hare olie vlam vat
F) Voor elke willekeurige onderhoudsbeurt要去 men de elektrische energia aufschaken.
G) Dit apparaat is nicht bestemd voor gebruik door kinderen of andere Personen die toezicht nodig hebben.
H) Controller dar kinderen nicht met het apparaat spelen.
1) Als de afzuigkap tegelijk met andere apparaten worden

gebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventileerd.

L) Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de handleiding loopt u het risiko dat er brand uitbreekt.

Dit apparaat is voorzien van het keurmerk Waste Electrical and Electronic Equipment (WEEE), zoals vastgesteld door de Europese Norm 2002/96/EC. Door te zorgen dat de afvalverwijdering van dit product correct wordenuitgevoerd, werkde gebruiker mee aan het voorkomen van potentielle negatieve consequenties voor omgeving en gezondheid.

Het symbool op het product of op het bijgeleverde documentatiematerialiaal geeft aan dat het Niet moet worden behandeld als normala huisvuil, maar dat het moet worden ingeleverd bij een speciaal verzamelpunt voor het recyclen van elektrische en elektronische apparatuur. De afvalverwijdering moet plaatsvinden in het respect van de gemeentelijkke normen. Voor meer informatie over het onderhoud en het recyclen van dit product kunt u contact opnemen met uw gemeente, de locale reinigingsdienst, of de winkel waar u het product heeft aangeschaft.

De werkzaamheden m.b.t de montage en de elektrische aansluiting dieren verricht te worden door gespecialiseerd personneel.

Elektrische aansluiting

Het apparaat is gemaakt in klasse II (dubbel geisoleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangelseoten te worden.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN Lfase

BLAUW = N nulleiding

Als deze nicht reeds voorzien is moet u een stekker op het snoer aansluieten die genormaliseerd is voor de belasting die op het typeplaatje is aangegeven. Indien van stekker voorzien moet de afzigukap zodanig geinstalleerd worden dat de stekker bereikbaar is.

In het geval van een rechtstreekse aansluiting op het elektricietitsnet要去 u tussen het apparaat en het net eeneerpolige schakelaar plaatsen met een minimale opening tussen de contacten van 3mm .Deze schakelaar要去 berekend zijn op de belasting vermeld op het typeplaatje en要去 aan de geldende voorschriften voldoen.

• De minimumafstand:tussen het oppervlak dat de pannen op het fornuis ondersteun en de onderkant van de afzuigkap moet minstens 65~cm (Afb. 5) bedragen Indien een verbindingsbuis bestaandeuit twee ofeer delen gebruikt worden, dan koet het bovenste gedeelte aan de buitenkant van het onderste gedeelte zitten.

Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warme lustch circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energie gevoed worden.Voordat

u verder gaat met de montage dient u, om het apparaat makkelijker te konnen verplaatsen, de anti-vetfilter(s) te verwijden (Afb.6).

Bij montage van het apparaat in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het product kunnen beperken en het lawaai kunnen doe toenemen.

- Bevestiging aan de muur

Maak de gaten A en neem waar bij de aangegeven maten in acht (Afb. 2). Bevestig het apparaat aan de muur op een horizontale lijn met de keukenkastjes. Na de instelling bevestigt u de kap definitief met de 2 schroeven A (Afb.4). Voor de verschillende montages maakt u gebruik van geschikte schroven en expansiepluggen afhankelijk van het type muur (bv. gewapend beton, gipsplaat, enz.). Mocht den schroeven en de pluggen bij het product geleverd zich, dan dient u te controleren of ze geschikt zichoor voor het type muur waaraan de kap bevestigd worden.

- Bevestiging van de decoratieve telescoopverbindingen - afzuigversie

Zorg ervoor dat de elektrische voeding zich in de ruimte befindt die door de decoratieve verbinding in beslag genomen worden. Als uw apparataa geinstalleerd worden in de afzuiqversie, zorg dan voor een luchtafvoeropening. Regel de brede van de steunbeugel van het bovenste verbindingsstuk (Afb.3).

Vervolgens bevestigt u deze met de schroven A (Afb.3) zo aan het plafond dat het in lijn staat met uw kap. Neem hierbij de afstand vanaf het plafond in acht die aangegeven worden in Afb. 2. Bevestig, met behulp van een verbindingsbuis, flens C op het gat van de luchtafvoer (Afb.4). Plaats het bovenste verbindingsstuk in het onderste. Bevestig het onderste verbindingsstuk met de bijgheleverde schroven B (Afb.4) aan de kap, trek het bovenste verbindingsstuk maar buiten tot aan de beugel en zet het vast met de schroven B (Afb.3).

Om de afzuiqversie in de filtriversie te veranderen dient u uw verkoper om de actieve koolstofffilters te vragen en de montageinstructies te volgen.

- Filterversie

Installer de kap en de twee verbindingsstukken Zoals beschreiben worden in de paragraaf over de montage van de afzuigversie van de kap. Voor de montage van het verbindingsstuk van de filter dient u de instructies te raadplegen die zich in de kit bevinden.

De koolstoffilters zitten al op het apparatusat (Afb.7)

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minutes aan te lately nadat het eten bereid is, voor een optimale luchtverversing.

De goede werkung van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.

• Het vetfilterClient voor het begtenhonden van de veteelteijts die in de lucht circumelen, en raaktaar demor oververzadignda onvoortzienbare perioden, afhankelijk van het gebruik van

het apparaat.

• Om eventuele brandgevaar te voorkomen dient u maximaal om de 2 maanden het vetfilter te wassen. Dit kan ook in de afwasautmaat.
• Nadat u het filter enige malen heeft gewassen kan hetlicht verkleuren. Dit geeftchalter geenrecht op vervanging van het filter.

Voert men de aanwijzingen betreft de vergvangng of het wassen Niet op, dan kan er brandgevaar optreden in de vetfilters.

• De koolstofffilters zuiveren de lucht die wee in de ruimte teruggevoerd worden. De filters kuren nicht gereinigd of geregenerereerd worden en moeten minimaal eens in de vier maanden verrangen worden. De koolstofverzadiging hangt af van een al dan niet intensief gebruik van de afzuigkap, van het type keuken en van de regelmaat waarmee de vetfilters gereinigd worden.
• Reinig de afzuigkap regelmatig van binnen en van buiten met behulp van een doek gedrenkt in spiritus of in een neutraal, Niet schurend awesmildel.
• De verlichtingsinstallatie is ontworpen om gebruikt te wordenijdens het koken en Niet voor langdurige verlichting van de omgeving. Het langdurige gebruik van de verlichting verminderdt levensduur van de lampen aanzienlijk.

Kontroller: (fig.8)

Knop A = voor het aan- en uitschakelen van de lichten

Knop B = voor het aan- en uitschakelen van de wasemkap.

Het apparaat wordt aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor.

Display C = geeft de geselecteerde motorsnelheid en de inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuiigkap. Met deze knop kan een hogere stand gekozen worden. Wanner deze knop bediend wordt verwijl de afzuiigkap in stand 3 staat, wordt de intensiefstand ingesteld. Dit houdt in dat de afzuiigkap gedurende 10 minuten op vol vermogen za werken, waarna hij automatisch terugkeert aan stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de Timer in te schakenen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld.

Door weeop de toets E te drukken wordt de Timer uitgeschakeld.

Als de Timer functie actief is zal op het display het decimale punt knipperen.

• Als, wannever het apparaat uit is,de toets E 2 seconden lang wordt ingedrukt,wordt de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uuur 10 minuten lang op de eerste snelheid in. Als deze functie is geactiveerd zullen de zigedeeltes op het display een draaiende beweging make. Zodra dezeijd is verstreten gaat de motor uit en verschijnt op het display de letter "C" totdat,na weeer 50 minutes,de motor opnieuw voor 10 minuten gaat draaien,enzovoort.

- Vetfilters/koolstoffilters verzadigd:

• Als het display C knippert en de ventilatiesnelheid worden afgewisseld met de letter F (bv. 1 en F) dienen de vetfilters te worden gereinigd.
• Als het display C knippert en de ventilatiesnelheid wordt afgewisseld met de letter A (bv. 1 en A) dienen de

koolstoffilters te worden verrangen.

Als het schone filter werk op zijnplaats zit dient u een resetuit te voeren van het elektronische geheugen door circa 5secondop de toets A te drukken, totdat de tekens F of Aop het display C stoppen met knipperen.

• Kontroller: (fig.9 A) med iys় de symbolen hieronder weergegeven:

A = knop LICHT

B = knop UIT

C = knop EERSTE SNELHEID

D = knopTWEEDW DERDE SNELHEID

• Door 2 seconden op toets F te drukken (met uitgeschakelde kap) worden de functie "clean air" geactiveerd. Deze functie schakelt om het uur de motor 10 minutes in bij de eersteSNLheid.Zodra de functie geactiveerd wordstart de motor bij de 1^e SNLheid,gedurrende 10 minutes.Tijdens zeide tijmdoeten de toetsen F en C tegelijkkertijd knipperen. Na hetverstreijden van deze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minuten de motor opnieuw van start gaat bij de eersteSNLheid en de leds van de toetsen F en C weegeturedende 10 minutes knipperen, enz.Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddelijk terug maar de gewone werkering (drukt u bijvoorbeeld op toets D dan wordt de functie "clean air" gedeactiveerd en gaat de motor onmiddelijk over aanr de 2^de SNLheid.Drukt u op toets B dan wordt de functie gedeactiveerd).

- Vetfilters/koolstoffilters verzadigd:

-Wanneer de toets A knippert met een freqentie van 2 sec., moeten de vetfilters worden gereinigd.
-Wanneer de toets A knippert met een freqentie van 0,5 sec., moeten de koolstoffilters worden verwangen.

Als het schone filter weer op zijnplaats zit dient u een resetui te voeren van het elektronische geheugen door circa 5secondop de toets A te drukken, totdat.Deze stopt metknipperen.

• Kontroller: (fig.9 B) mekaniske়ijn de symbolen hieronder weergegeven:

A = knop LICHT
B = knop UIT
C = knop EERSTE SNELHEID
D = knopTWEEDW DERDESNELHEID
E = knop DERDE SNELHEID
G = controlampje WERKENDE MOTOR

- Vervanging van de halogeenlampen (Fig.10).

Om de halogeenlampen B te verrangen moet men het glaasje C verwijdenen door een voorwerp als hefboom in de waarvoord bestemde sploten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen nicht met de blote handen aan.

- Vervanging van de gloeilampen (Afb. 11).

Voor u de gloeilamp verwegt moet u eerst het vetfilter verwijdersen, zoals aangegeven in (Afb. 6), en daarna de lamp verwijderen.

Vervang met een lamp van hetzelfde soort (Afb. 11).

• te controleren of de stekker goed in het stopcontact zit.

Indien u de orzaak van de onjuiste werkung Niet sunt vinden: schakel het apparaatuit, sleutel Niet aan het apparaat, en schakel de Technische Servicedienst in.

REGISTRATIENUMMER PRODUCT. Waar bevindt het zich?

Het is van groot belang dat u de code van het product en het registratienummer (16 nummers, die beginnen met het cijfer 3) doorgeeft aan de Technische Servicedienst dat u op het garantiecertificaat terugvindt, of op het typeplaatje aan de binnenkant van het apparaat.

Op deze wijze kunt u voorkomen dat de monteur onnodig langskomt en bespaart u de voorrijkosten.

DE FABRIKANT IS NIE T AANSPRAKELJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN AKT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.

GENERALIDADES

G = Controlelampje dat aangeeft dat de motor in werking is.
