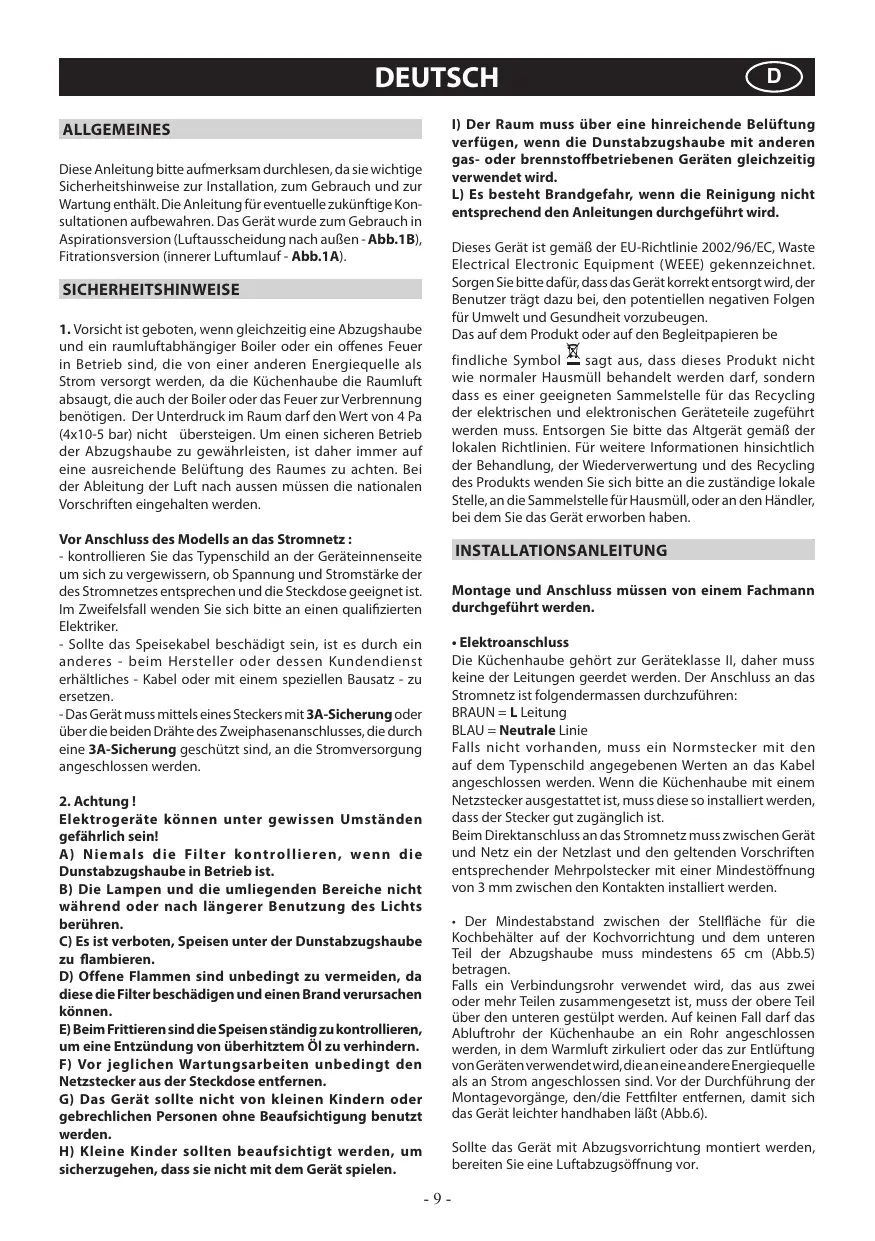

BEDIENUNGSANLEITUNG RBS 94 ROSIERES

These Anleitungitte aufmerksam durchlesen, da sie wichtige Sicherheitshinweise zur Installation, zum Gebrauch und zur Wartung enthalt. Die Anleitung fur eventuelle zukünftige Konsultationen aufbewahren. Das Gerät wurde zum Gebrauch in Aspirationsversion (Luftausscheidung nach außen - Abb.1B), Fritationsversion (innerer Luftumlauf - Abb.1A).

SICHERHEITSHINWEISE

1. Vorsicht ist geboten, wenn gleichzeitig eine Abzugshaube und ein raumluftabhängiger Boiler oder ein offenes Feuer in Betrieb sind, die von einer anderen Energiequelle als Strom versorgt werden, die die Kuchenhaube die Raumluft absaugt, die auch der Boiler oder das Feuer zur Verbrennung bestehtener. Der Unterdruck im Raum darf den Wert von 4 Pa (4x10-5 bar) nicht übersteigen. Um einen sicheren Betrieb der Abzugshaube zu gewährleisten, ist davon immer auf eine ausreichende Beluftung des Raumes zu achten. Bei der Ableitung der Luft nach aussen mussen die nationalen Vorschriften eingehalten werden.

Vor Anschluss des Modells an das Stromnetz :

• kontrollieren Sie das Typenschild an der Geräteinnenseite um sich zu vergewissern, ob Spannung und Stromstärke der des Stromnetzes entsprechen und die Steckdose geeignet ist. Im Zweifelsfall wenden Sie sichitte an einen qualifizierten Elektriker.
• Sollte das Speisekabel beschädigt sein, ist es durch ein anderes - beim Hersteller oder dessen Kundendienst erhältliches - Kabel oder mit einem speziellen Bausatz - zu ersetzen.
• Das Gerät muss mittels eines Steckers mit 3A-Sicherung oder über die beiden Drähte des Zweiphasenanschusses, die durch eine 3A-Sicherung geschützt sind, an die Stromversorgung angeschlossen werden.

2. Achtung!

Elektrogeräte können unter gewissen Umständen gefährlich sein!

A) Niemals die Filter kontrollieren, wenn die Dunstabzugshaube in Betrieb ist.
B) Die Lampen und die umliegenden Bereiche nicht während oder nach längerer Benutzung des Lichts berühren.
C) Es ist verboten, Speisen unter der Dunstabzugshaube zu flambieren.
D) Offene Flammen sind unbedingt zu vermeiden, da diese die Filter beschädigen und einen Brand verursachen können.
E) Beim Frittieren sind die Speisen ständig zu kontrollieren, um eine Entzündung von überhitztem Öl zu verhindern.
F) Vor jeglichen Wartungsarbeiten unbedingt den Netzstecker aus der Steckdose entfernen.
G) Das Gerät sollte nicht von einzelnen Kindern oder gebrechlichen Personen ohne Beaufsichtigung benutzt werden.
H) Kleine Kinder sollenen beaufsichtigt werden, um sicherzugehen, dass sie nicht mit dem Gerät spielen.

I) Der Raum muss über eine hinreichende Belüfung verfügen, wenn die Dunstabzugshaube mit anderen gas- oder brennstoffbetriebenen Geräten gleichzeitig verwendet wird.
L) Es besteht Brandgebung, wenn die Reinigung nicht entsprechend den Anleitungen durchgeführt wird.

Dieses Gerät ist gemäß der EU-Richtlinie 2002/96/EC, Waste Electrical Electronic Equipment (WEEE) gekennzeichnet. Sorgen Sieitte damit, dass das Gerät korrekt entsorgt wird, der Benutzerträgt dazu bei, den potentiellen negativen Folgen für Umwelt und Gesundheit vorzubeugen.

Das auf dem Produkt oder auf den Begleitpapieren be

findliche Symbol sagt aus, dass these Product nicht wie normaler Hausmull behandelt werden darf, sondern dass es einer geeigneten Sammelstelle für das Recycling der elektrischen und elektronischen Geräteile zugeführten werden muss. Entsorgen Sieitte das Altgerät gemäß der lokalen Richtlinien. Für weitere Informationen hinsichtlich der Behandlung, der Wiederverwertung und des Recycling des Produkts wenden Sieitten an die zuständige lokale Stelle, an die Sammelstelle für Hausmull, oder an den Handler, bei dem Sie das Gerät erworben haben.

INSTALLATIONSANLEITUNG

Montage und Anschluss ⇒ von einem Fachmann durchgeführt werden.

Elektr Troanschluss

Die Kuchenhaube gehört zur Geräteklasse II, davon muss keine der Leitungen geerdet werden. Der Anschluss an das Stromnetz ist folgendermassen durchzuführen:

BRAUN = L Leitung

BLAU = Neutrale Linie

Falls nicht vorhanden, muss ein Normstecker mit den auf dem Typenschild angegebenen Werten an das Kabel angeschlossen werden. Wenn die Kuchenhaube mit einem Netzstecker ausgestattet ist, muss diese so installiert werden, dass der Stecker gut zuganglich ist.

Beim Direktanschluss an das Stromnetz muss zwischen Gerät und Netz ein der Netzlast und den geltenden Vorschriften entsprechender Mehrpolstecker mit einer Mindestöffnung von 3 mm zwischen den Kontakten installiert werden.

• Der Mindestabstand zwischen der Stellfläche für die Kochbehälter auf der Kochvorrichtung und dem unteren Teil der Abzugshaube muss mindestens 65~cm (Abb.5) betragen.

Falls ein Verbindungsrohr verwendet wird, das aus zwei oder mehr Teilen zusammengetetzt ist, muss der obere Teil über den unteren gestulpt werden. Auf keinen Fall darf das Abluftrohr der Kuchenhaube an ein Rohr angeschlossen werden, in dem Warmluft zirkuliert oder das zur Entlüfung von Geräten verwendet wird, die eineine andere Energiequelle als an Strom angeschlossen sind. Vor der Durchführung der Montagevorgänge, den/die Fettfilter entfernen, damit sich das Gerät leichter handhaben laßt (Abb.6).

Sollte das Gerät mit Abzugsvorrichtung montiert werden, bereits Sie eine Luftabzugsöffnung vor.

• Es empfeihlt sich der Einsatz eines Luftbleitungsrohres, das denselben Durchmesser aufweist, wie der der Luftabzugsoffnung. Die Verwendung eines Reduzierstücks konnte die Leistungen des Erzeugnisses beeinträchtigen und das Betriebsgeräusch erhöhen.

Befestigung an der wand

Unter Einhaltung der angegebenen Maße die LÖcher A bohren (Abb.2). Das Gerät an der Wand befestigen und waagrecht mit den Hangeschränken ausrichten.

Wenn die Abzugshaube justiert ist, anhand der 2 Schrauben A (Abb.4) befestigen.

Für die verschiedene Montagen dem Mauertype (z. B. Eisenbeton, Gipskarton, usw.) entsprechende Schrauben und Dübel verwenden. Falls die Schrauben und Dübel mit dem Produkt mitgeliefert wurden, sich vergewissern, daß sie für die Art der Wand, an der die Abzugshaube befestigt werden soll, geeignet sind.

- Befestigung der teleskopischen, schmückenden anschlusstücke - abluftversion

Die Stromzuleitung innerhalb des Raumbedarfs des schmückenden Anschlußstücks verlegen. Soll ihr Gerät in der Abluftversion installiert werden, sehen Sieitte die Luftabzugsoffnung vor. Die Breite des Haltebügels des oberen Anschlußstücks einstellen (Abb.3).

Dann anhand der Schrauben A (Abb.3) so an der Decke befestigen, daß er mit der Abzugshaube ausgerichtet ist und die in Abb. 2 angegebene Entfernung von der Decke einhalten.

Mittels eines Anschlußrohrs den Flansch C mit dem Luftaus-trittsloch verbinden (Abb.4).

Das obere Anschlußstück in das untere Anschlußstück steken. Das untere Anschlußstück anhand der mitgelieferten Schrauben B an der Abzugshaube (Abb.4) befestigen, das obere Anschlußstück bis zum Bügel ausziehen und anhand der Schrauben B (Abb.3) befestigen. Zur Verwendung der Abzugshaube von der Aspirationsversion in die Filtrationsversion, beim Handler die Aktivkohlenfilter besorgen und die Montageanleitungbefolgen.

- Filtrationsversion

Die Abzugshaube und die zwei Anschlußstücke laut den Anweisungen des Abschnitts über die Montage der Abzugshaube in Aspirationsversion befolgen. Zur Montage des Filtrationsanschlußstücks auf die dem Kit beiliegen den Anweisungen Bezugnehmen.

Die Kohlefilter sind bereits in das Gerät eingesetzt (Abb.7).

BENUTZUNG UND WARTUNG

• Es wird empfohlen, die Dunstabzugshaube schon vor Kochbeginn der Speisen einzuschalten. Es wird weiterhin empfohlen, das Gerät nach Beendigung des Kochvorgangs noch 15 Minuten weiterlaufen zu halten, um den vollständigen Abzug der Kochdünste zu gewährleisten.

Die Leistungsfähigkeit der Dunstabzugshaube hängt entscheidend von der Sorgfalt und Regelmaßigkeit der Wartung ab, insbesondere die des Fettfilters und die des Aktivkohlefilters.

• Der Fettfilter hat die Aufgabe, die in den Kochdünsten enthalten den Fettpartikel zurückzuhalten. Er ist demnach der Verschmutzung besonderes ausgesetzt und sollte, je nach Gebrauch und Kochgewohnheiten, in mehr oder weniger langen Zeitabschnitten gereinigt werden.

• Um der Brandgebung vorzubeugen, müssen maximal alle 2 Monate die Fettfilter gewaschen werden. Das gegicht auch mit der Spülmaschine.

• Nach einigen Waschgängen können Farbveränderungen auftreten. Heraus resultiert jedoch kein Anspruch auf kostenen Ersatz derselben.

Durch Nichteinhaltung der Vorgaben hinsichtlich des Austauschs und der Reinigung der Fettfilter kann Brand verursacht werden.

Die Aktivkohlefilter dieren dazu, die Luft zu reinigen, die wieder in den Raum zurückgebung wird. Die Filter sind weiter waschbar noch wiederverwertbar und müssen spätestens alle vier Monate ausgewechselt werden. Die Sättingung der Aktivkohle hangt von der mehr oder weniger langen Benutzungsdauer der Dunstabzugshaube, von der Art der zubereiteten Speisen und von der mehr oder weniger hαufigen Reinigung des Fettfilters ab.
- Reinigen Sie die Haube innen und außen regelmäß mit Spiritus oder einem neutralen Flüssigreiniger ohne Scheuermittel.
- Die Beleuchtung der Dunstabzugshaube ist dazu geplant, während des Kochvorgangs eingesetzt zu werden. Durch einen verlangerten Einsatz der Beleuchtung wird die durchschnittliche Lebensdauer der Leuchten erheblich gemindert.

BEDIENUNG: (Abb.8)

Taste A = schaltet die Beleuchtung ein/aus.

Taste B = schaltet die Haube ein/aus. Das Gerät schaltet sich in der ersten Saugstärke ein. Wenn die Haube eingeschaltet ist, die Taste eine halbe Sekunde lang drücken, um sie abzuschalten. Ist die Haube in der ersten Saugstärke eingeschaltet, ist es zum Abschalten nicht erforderlich, die Taste zu drücken. Verringert die Geschwindigkeit des Motors.

Display C = zeit die gewährte Motorgeschwindigkeit und die Aktivierung der Timer-Funktion an.

Taste D = schaltet die Haube ein. Erhöht die Geschwindigkeit des Motors. Wenn man, während die Haube in Betrieb ist, auf die 3^ Geschwindigkeit druckt, stellt sich für 10 Minuten automatisch die "Intensiv-Stufe" ein, dann Goes die Haube wieder auf die Geschwindigkeit zurück, welche vorher in Betrieb war. Wahrend der Funktion "Intensiv-Stufe" leuchtet das Display auf.

Taste E = Der Timer steuert die Zeit der Funktionen. Ab der Aktivierung der Taste bleiben diese für 15 Minuten eingeschaltet und werden dann ausgeschaltet. Der Timer kann durch erneuten Druck auf die Taste E deaktiviert werden.

Bei aktivierter Timer-Funktion muss auf dem Display der Dezimalpunkt auf Blinklicht geschalteit sein.

Wird bei ausgeschaltetem Gerät die Taste E für 2 Sekunden gedrückt, wird die Funktion "Clean Air" aktiviert. Diese bewirkt das Einschalten des Motors für 10 Minuten jeder Stunde auf der ersten Leistungsstufe. Wahrend dieser Funktionsweise muss auf dem Display eine Rotationsbewegung der periphenen Segmente angezeigt sein. Nach Ablauf dieser Zeit schaltet der Motor ab und auf dem Display muss die Fix-Anzeige des Buchstaben "C" ersichtlich sein, und darüber so lange, bis nach weiteren 50 Minuten der Motor erneut für 10 Minuten startet, und so weiter.

Sattigung der Fett- und Aktivkohlefilter:

-BlinktdasDisplayCbeiÄnderungderBetriebsgeschwindigkeit

mit dem Buchstaben F (Bsp. 1 und F), müssen die Fettfilter gereinigt werden.

-Blink das Display C bei Änderung der Betriebsgeschwindigkeit mit dem Buchstaben A (Bsp. 1 und A), müssen die Kohlenfilter ausgetaucht werden.

Nachdem der gesauberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt halt bis die Blinkanzeige F oder A auf dem Display C erlischt.

• Bedienung: (abb.9 A) der beleuchtung die SimboLbezeichnetungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT

F = TIMER AUTOMATISCHES ANHALTEN nach 15 Minuten

• Wenn die Taste F zwei Sekunden lang gedrück wird (bei ausgeschalteter Haube), wird die Funktion "clean air" aktiviert. Diese Funktion bewirkt das Anschalten des Motors für 10 Minuten pro Stunde mit der ersten Geschwindigkeit. Sofort nach der Aktivierung der Funktion startet der Motor mit der 1.

Geschwindigkeit für die Dauer von 10 Minuten, während dieser Zeit mussen die Taste F und die Taste C gleichzeitig blinken. Nach Ablaufen dieser Zeit gehen der Motor aus, und die Led der Taste F leuchtet fest weiter, bis der Motor nach weiteren 50 Minuten mit der ersten Geschwindigkeit neu startet und die Leds F und C wieder anfangen, 10 Minuten lang zu blinken, und so weiter. Durch Drücken jeder beliebigen Taste außer den Lichtern keht die Haube sofort zu ihrem normalen Funktionieren zurück (Beispiel: Wenn ich die Taste D drücke, wird die Funktion "clean air" deaktiviert, und der Motor Goesort in die 2.

Geschwindigkeit; wenn die Taste B gedrückt wird, wird die Funktion deaktiviert)

Sattigung der Fett- und Aktivkohlefilter:

• Leuchtet die Taste A alle 2 Sek. auf, müssen die Fettfilter gereinigt werden.

-Leuchtet die Taste A alle 0,5 Sek. auf,müssen die Kohlefilter ausgetaucht werden.

Nachdem der gesäuberte Filter wieder eingesetzt wurde, muss der elektronische Speicher neu aktiviert werden, indem man die Taste A für circa 5 Sek. gedrückt halt bis diese aufhört zu blinken.

• Bedienung: (abb.9 B) der beleuchtung die SimboLbezeichnungen sind folgend wiedergegeben:

A = Taste BELEUCHTUNG

B = Taste OFF

C = Taste ERSTE GESCHWINDIGKEIT

D = Taste ZWEITE GESCHWINDIGKEIT

E = Taste DRITTE GESCHWINDIGKEIT

G = MOTORKONTROLLEUCHTE

Austausch der Halogenlampen (Abb. 10).

Nehmen Sie zum Austausch der Halogenlampe B die Glasabdeckung C (an den kleinen Schlitzen anheiten) ab. Tauschen Sie die Lampe durch eine dessellen Typus aus.

Achtung: Fassen Sie die Halogenlampe nicht mit bloßen händen an.

• Austausch der Gluhlampen (Abb. 11).

Zum Austausch der Gluhlampe entfernen Sie die Fettfilter entsprechend der Darstellung in Abb. 6 und nehmen Sie die Lampe hersus.

Ersetzen Sie die Lampe durch eine desselben Typs (Abb. 11).

KUNDENDIENST

Vor dem Verständigen des Kundendienstes

Bei Nichtfunktionieren des Gerätes gehen Sieitte wie folgt vor:

• Überprüfen Sie, ob der Netzstecker korrekt mit der Steckdose verbunden ist.

Sollte der Grund für die Betriebsstörung nicht ermittelt werden können: Schalten Sie das Gerät aus und beschädigten Sie es nicht. Verständigen Sie den Kundendienst.

PRODUKNUMBER Wo finde ich sie?

Bitte denken Sie daran, für den Kundendienst die Produktkennung und Seriennummer (16 Zeichen beginnend mit der Ziffer 3) bereituzhalten, die Sie auf dem Garantieschein oder aber auf dem Typenschild im Geräteinneren finden.

Auf diese Weise können Sie dazu beitragen, unnötgige Einsätze des Technikers zu vermeiden, und außerdem die damit verbundenen Kosten sparen.

FÜR SCHÄDEN, DIE AUF DIE NICTBEACHTUNG DER OBEN GENANNTENANWEISGENZURUCKZUFOHREN SIND, WIRD KEINERLEIVERANTWORTUNG ÜBERNOMMEN.
