MULTIMIX 8 USB 2.0 - Table de mixage ALESIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Console de mixage analogique avec interface audio USB 2.0
Marque	ALESIS
Modèle	MULTIMIX 8 USB 2.0
Nombre de canaux	8 canaux d'entrée (4 mono + 2 stéréo)
Entrées microphone	4 entrées XLR avec alimentation fantôme +48 V
Entrées ligne	4 entrées jack 6,35 mm (canaux mono) et 4 entrées RCA (canaux stéréo)
Alimentation fantôme	+48 V commutable, témoin LED
Égalisation	2 bandes par canal (aigus et graves)
Envois auxiliaires	2 bus AUX (A et B) avec retours dédiés
Sorties	Sortie principale RCA, sortie casque jack 6,35 mm, sortie CTRL ROOM
Interface USB	USB 2.0, enregistrement multipiste (canaux individuels + mix principal)
Fréquences d'échantillonnage	44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz
VU-mètres	2 bargraphes LED pour le niveau du mix principal
Alimentation	Adaptateur secteur externe (fourni)
Dimensions (L x P x H)	260 x 220 x 80 mm (estimation)
Poids	1,5 kg (estimation)
Contenu de la boîte	Console de mixage, câble d'alimentation, câble USB 2.0, DVD logiciel
Nettoyage	Utiliser un chiffon sec et doux. Ne pas utiliser de solvants.
Sécurité	Lire le livret des consignes de sécurité avant utilisation. Ne pas exposer à l'humidité.
Pièces détachées et réparabilité	Contacter le support technique Alesis ou un centre agréé.

FOIRE AUX QUESTIONS - MULTIMIX 8 USB 2.0 ALESIS

Comment connecter le MultiMix 8 USB 2.0 à mon ordinateur ?

Avant de brancher le câble USB, installez les pilotes depuis le DVD fourni ou le site Alesis. Connectez ensuite le câble USB 2.0 entre le mixeur et l'ordinateur. Mettez le mixeur sous tension avant ou après le démarrage de l'ordinateur (selon le système d'exploitation).

Peut-on enregistrer chaque canal individuellement ?

Oui, le MultiMix USB 2.0 permet d'envoyer chaque canal individuellement vers l'ordinateur via USB. Le signal enregistré est post-gain, post-égalisation et post-atténuateur. Les réglages de panorama pour les canaux mono ne sont pas enregistrés individuellement, mais la balance stéréo l'est.

Comment activer l'alimentation fantôme +48 V ?

Localisez le bouton +48 V sur la face avant (généralement près des entrées microphone). Appuyez dessus pour activer l'alimentation fantôme. Le témoin LED s'allume pour indiquer que les entrées XLR sont alimentées.

Comment utiliser les effets internes ?

Le MultiMix 8 USB 2.0 dispose d'un processeur d'effets interne. Acheminez le signal via le bouton AUX B (ou AUX A si configuré) vers le processeur. Réglez le niveau de retour avec le bouton AUX RETURN B. Les effets sont audibles sur le mix principal.

Quelles sont les fréquences d'échantillonnage prises en charge ?

Le mixeur supporte les fréquences suivantes : 44,1 kHz, 48 kHz, 88,2 kHz et 96 kHz. Sélectionnez la fréquence dans votre logiciel audio après avoir installé les pilotes.

Comment écouter le son provenant de l'ordinateur via le mixeur ?

Utilisez les boutons USB/2TK AU MIX pour acheminer le signal de l'ordinateur vers le mix principal, ou USB/2TK AU CTRL ROOM pour l'écouter uniquement dans la section contrôle (casque ou enceintes de monitoring).

Quel ordre de mise sous tension est recommandé ?

Mettez sous tension dans cet ordre : d'abord les sources audio, puis les processeurs d'effets, puis le mixeur, puis les amplificateurs, et enfin l'ordinateur. Pour la mise hors tension, inversez l'ordre en commençant par l'ordinateur.

Pourquoi mon ordinateur ne détecte-t-il pas le mixeur ?

Vérifiez que les pilotes sont correctement installés. Essayez de brancher le câble USB sur un port USB 2.0 direct (non hub). Redémarrez l'ordinateur et le mixeur. Sur Mac, assurez-vous d'avoir sélectionné 'Alesis USB Audio Device' dans l'utilitaire Audio MIDI Setup.

Comment nettoyer le MultiMix 8 USB 2.0 ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour essuyer le boîtier et les boutons. N'utilisez jamais de solvants, d'alcool ou de produits abrasifs.

Que signifient les boutons AUX A et AUX B ?

AUX A est généralement utilisé pour envoyer le signal vers un processeur d'effets externe. AUX B peut être utilisé de la même manière ou pour un retour de scène. Les réglages AUX sont pré-fader ou post-fader selon la configuration (voir le manuel). Les signaux AUX ne sont pas enregistrés sur les pistes individuelles via USB, mais seulement sur le mix principal.

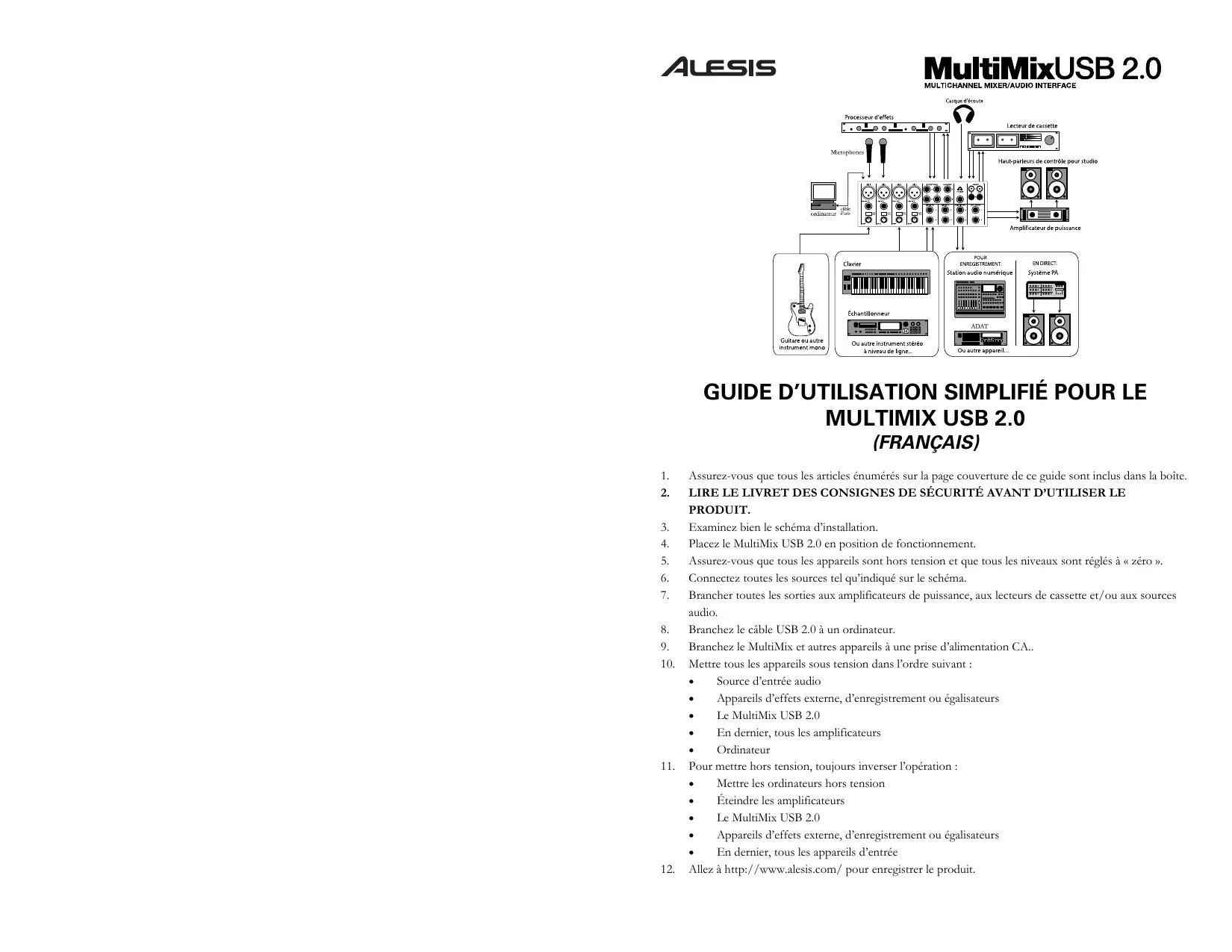

MODE D'EMPLOI MULTIMIX 8 USB 2.0 ALESIS

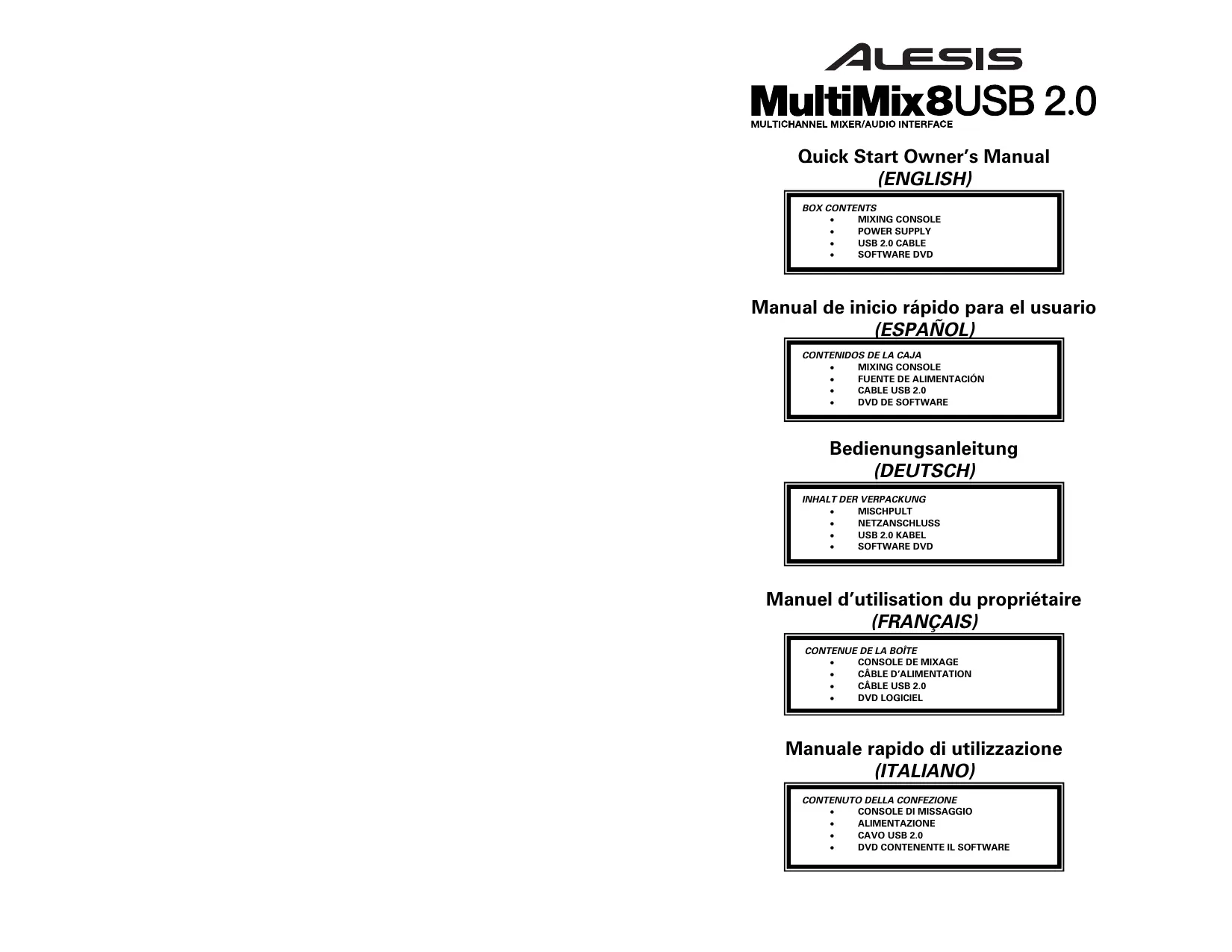

Manuel d'utilisation du propriétaire

CONTENU DE LA BOÎTE

CONSOLE DE MIXAGE, CÂBLE D'ALIMENTATION, CÂBLE USB 2.0, DVD LOGICIEL

1. Assurez-vous que tous les articles énumérés sur la page de couverture de ce guide sont inclus dans la boîte.
2. LIRE LE LIVRET DES CONSIGNES DE SÉCURITÉ AVANT D'UTILISER LE PRODUIT.

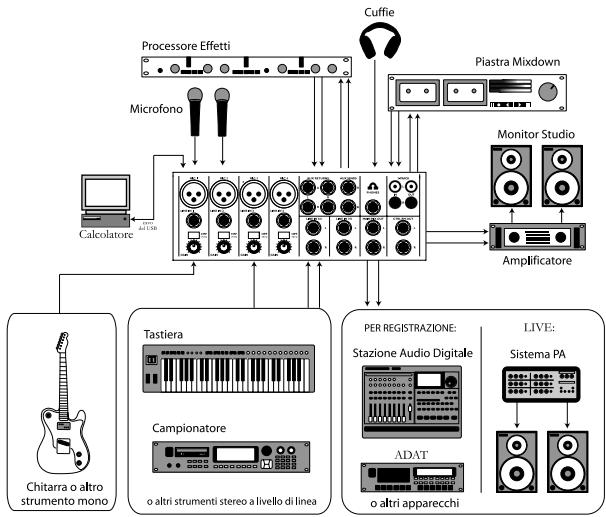

3. Examinez bien le schéma d'installation.
4. Placez le MultiMix USB 2.0 en position de fonctionnement.
5. Assurez-vous que tous les appareils sont hors tension et que tous les niveaux sont réglés à « zéro ».
6. Connectez toutes les sources tel qu'indiqué sur le schéma.
7. Branchez toutes les sorties aux amplificateurs de puissance, aux lecteurs de cassette et/ou aux sources audio.
8. Branchez le câble USB 2.0 à un ordinateur.
9. Branchez le MultiMix et les autres appareils à une prise d'alimentation CA.
10. Mettez tous les appareils sous tension dans l'ordre suivant :

Source d'entrée audio - Appareils d'effets externes, d'enregistrement ou égalisateurs - Le MultiMix USB 2.0 - En dernier, tous les amplificateurs - Ordinateur

1. Pour mettre hors tension, toujours inverser l'opération :
2. Pour mettre hors tension, toujours inverser l'opération : m .
3. , le MultiMix USB 2.0, les appareils d'effets externes, d'enregistrement ou les égalisateurs. En dernier, tous les appareils d'entrée.
4. Allez à http://www.alesis.

Caractéristiques des canaux

SECTION CANAUX

1. Égalisation (EQ) : Augmente ou coupe les fréquences respectives pour chaque canal. Lorsque l'enregistrement se fait via l'USB 2.0, les réglages d'égalisation sont enregistrés.
2. AUX A : Permet de régler le niveau acheminé au processeur d'effets externe.
3. AUX B : Permet de ré ou d'acheminer le signal du canal à un appareil externe tel qu'un processeur d'effets.

Lorsque l'enregistrement se fait via l'USB 2.0, les signaux AUX A et B ne sont PAS enregistrés sur les canaux individuels. Par contre, ils SONT enregistrés sur les canaux du mix général (MAIN MIX).

1. PAN/BALANCE : Permet de modifier l'équilibre entre les signaux de droite et de gauche.

Lorsque l'enregistrement se fait via l'USB 2.0, la position panoramique des canaux MONO est ignorée lorsque le canal est enregistré, mais est prise en compte lorsque les canaux du mix général (MAIN MIX) sont enregistrés. La balance des canaux stéréo est prise en compte par le canal individuel ainsi que par les canaux du mix général (MAIN MIX).

1. ATTÉNUATEUR DE CANAL (CHANNEL FADER) : Permet de régler le niveau du signal de sortie analogique principale (MAIN OUT) et USB 2.0 (numérique) des entrées microphone (MIC) ou de ligne (LINE).

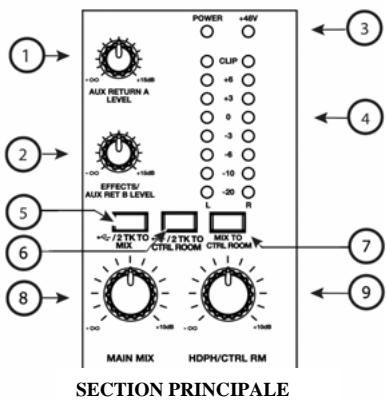

Caractéristiques principales

Note : Nous vous recommandons de mettre le MULTIMIX hors tension avant d'effectuer le branchement ou le débranchement de toutes sources aux entrées de l'appareil. Cependant, n'éteignez pas le MultiMix USB 2.0 une fois la connexion à un ordinateur établie.

1. Auxiliaire A (AUX RETURN A) : Permet de régler le niveau du signal A).
2. Auxiliaire de return B (AUX RETURN B) return provenant des entrées auxiliaires (Aux B) ou des processeurs d'effets internes.
3. Témoin LED +48 V : Indique que la fonction d'alimentation PHANTOM est activée pour les entrées microphones.
4. VU-MÈTRES : Permettent de surveiller le niveau du signal audio.
5. USB/2TK AU MIX : Perme éo de l'ordinateur aux atténuateurs généraux (MAIN).
6. USB/2TK AU CTRL ROOM : Perme é CTRL RM.
7. MIX TO CTRL ROOM : Achemin
8. MIX PRINCIPAL (MAIN MIX) HDPH/CTRL RM : Permet de régler le niveau acheminé aux sorties casque (PHONES) ou CTRL RM.

Caractéristiques de l'enregistreur multimix USB 2.0

Le Multimix USB 2.0 vous permet d'enregistrer chaque canal individuel dans l'ordinateur en association au mix principal. Le signal enregistré est post-gain, post-égalisation et post-attenuateur, ce qui signifie que les réglages que vous assignez à ces potentiomètres affecteront le signal enregistré.

Par ailleurs, l'équilibre pour les canaux stéréo affectera l'enregistrement. Veuillez noter que si vous ne connectez qu'une seule source dans l'entrée de gauche d'un des canaux stéréo, cette source sera dupliquée sur le canal de droite.

Vous pouvez effectuer un enregistrement à quatre valeurs d'échantillon possibles : 44.1 kHz, 48 kHz, 88.2 kHz et 96 kHz.

Un retour stéréo part de votre ordinateur vers le mixeur. Pour entendre ce signal stéréo, il vous faut l'acheminer en utilisant les boutons USB/2TK dans la section master.

Installation du logiciel sur votre ordinateur

Si votre ordinateur dispose d'un accès Internet, dirigez votre navigateur vers la section support/downloads de l'adresse http://www.alesis.com. Il est possible qu'une mise à jour du pilote ait été publiée depuis que l'application DVD fournie avec le Multimix a été fabriquée.

Windows

Avant de connecter votre mixeur à votre ordinateur, installez les pilotes soit à partir du site, soit à partir du DVD d'application. Pendant la procédure d'installation, affectez et réaffectez votre mixeur, comme cela est requis par le programme d'installation.

Pour chacune des multiples installations qui se dérouleront, cliquez sur « si Windows indique que les pilotes n'ont pas passé le test Microsoft Logo Certification.

Ignorez cet avertissement en désignant « Continuer de toute façon ».

Macintosh

Installez le pilote à partir du fichier .dmg.

Attendez avant d'allumer et de connecter votre mixeur MultiMix USB2.0 à votre Mac jusqu'à ce que votre Mac soit complètement démarré. Si vous ne le faites pas, votre ordinateur pourrait ne pas reconnaître l'appareil.

Vous devez sélectionner "Alessis USB Audio Device" via l'utilitaire "Audio MIDI Setup" de votre Mac afin que votre ordinateur achemine correctement le signal du MultiMix USB 2.0 dans et hors de vos applications informatiques.

Branchez le multimix USB 2.0 à l'ordinateur

• Branchez vos microphones et sources de niveau ligne au MultiMix USB 2.0.
• Branchez vos dispositifs de sortie : casque d'écoute ou haut-parleurs, ou encore les deux, au MultiMix USB 2.0. Mettez tous les niveaux à zéro.
• Mettez le MultiMix USB 2.0 sous tension.
• Branchez le câble USB 2.0 au MultiMix USB 2.0 et à votre ordinateur.
• Mettez l'ordinateur sous tension

REMARQUE : Si votre ordinateur demeure en suspens après avoir suivi la procédure telle qu'indiquée, remettez la console de mixage et l'ordinateur hors tension. Commencez par mettre . Ensuite, une fois l'amorçage de votre ordinateur complété, mettez le MultiMix USB 2.0 sous tension.

Démarrez l'application d'enregistrement audio de votre ordinateur

• Réglez les paramètres de l'application de sorte que le MultiMix USB 2.0 soit l'appareil d'enregistrement et de lecture.
• Réglez la fréquence d'échantillonnage et la taille de la mémoire tampon en conséquence.
• Assignez une ou plusieurs entrées du MultiMix USB 2.0 et commencez l'enregistrement.
• Vous pouvez augmenter ou diminuer la compensation et le volume à l'aide des réglages et des atténuateurs sur le MultiMix USB 2.0 afin d'obtenir un signal puissant sans écrêtage. Utilisez l'égalisateur pour façonner votre son. Pour enregistrer le signal avec les effets intégrés ou avec les effets AUX bus, enregistrez le signal de l'atténuateur général. Les signaux des canaux individuels sont dotés d'égalisation, mais ne sont pas dotés d'effets. Sur le MultiMix USB 2.0, assignez la sortie « 2-TK » de l'ordinateur à la pré-écoute du mix général. Augmentez les niveaux de la pré-écoute (casque d'écoute ou haut-parleurs) sur le MultiMix USB 2.0 pour faire la lecture.

Configuration requise

Configuration minimale requise pour PC :

• Processeur Pentium 4, 2.4 GHz ou Centrino (ou l'équivalent). 512 Mo de mémoire vive.
• Port USB 2.0. Système d'exploitation Windows XP (Service Pack 2 installé) ou Vista (32 bits).

Configuration minimale requise pour Mac

G5 Mac avec support USB 2.0, Mac OS X 10.4 ou supérieure, 512 Mo de mémoire vive.
