Type de produit	Piano numérique
Caractéristiques techniques principales	88 touches, technologie de marteau, polyphonie 128 notes
Alimentation électrique	Adaptateur secteur inclus, consommation d'énergie faible
Dimensions approximatives	1350 mm x 400 mm x 300 mm
Poids	30 kg
Compatibilités	Compatible avec MIDI, USB, et applications musicales
Type de batterie	Non applicable (fonctionne sur secteur)
Tension	AC 100-240V
Puissance	20W
Fonctions principales	Réverbération, chorus, enregistrement et lecture MIDI
Entretien et nettoyage	Nettoyage avec un chiffon doux, éviter les produits chimiques
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Utiliser sur une surface stable, éviter l'humidité et la chaleur excessive
Informations générales utiles	Garantie de 2 ans, support technique disponible

FOIRE AUX QUESTIONS - HP-101E ROLAND

Comment allumer le ROLAND HP-101E ?

Pour allumer le ROLAND HP-101E, appuyez sur le bouton d'alimentation situé sur le panneau avant de l'appareil.

Que faire si le son ne sort pas ?

Vérifiez que le volume n'est pas réglé sur zéro et que le mode silencieux n'est pas activé. Assurez-vous également que les câbles audio sont correctement branchés.

Comment régler le volume ?

Le volume peut être réglé à l'aide du bouton de volume situé sur le panneau de contrôle. Tournez-le dans le sens horaire pour augmenter le volume et dans le sens antihoraire pour le diminuer.

Comment changer le son du piano ?

Utilisez le sélecteur de son pour choisir parmi les différents sons disponibles. Appuyez sur le bouton correspondant au son que vous souhaitez utiliser.

Que faire si les touches ne répondent pas ?

Assurez-vous que l'appareil est allumé et que les touches ne sont pas bloquées. Si le problème persiste, essayez de réinitialiser l'appareil aux paramètres d'usine.

Comment connecter le piano à un ordinateur ?

Utilisez un câble USB pour connecter le ROLAND HP-101E à votre ordinateur. Assurez-vous d'installer les pilotes nécessaires si requis.

Comment nettoyer le piano ?

Utilisez un chiffon doux et sec pour essuyer la surface du piano. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Quelle est la durée de vie des touches ?

Les touches du ROLAND HP-101E sont conçues pour résister à des années d'utilisation. Cependant, l'usure peut varier en fonction de la fréquence de jeu.

Comment mettre à jour le logiciel du piano ?

Visitez le site Web de ROLAND pour télécharger la dernière version du logiciel. Suivez les instructions fournies pour effectuer la mise à jour.

Où trouver le manuel d'utilisation ?

Le manuel d'utilisation peut être téléchargé sur le site Web de ROLAND dans la section support ou documentation.

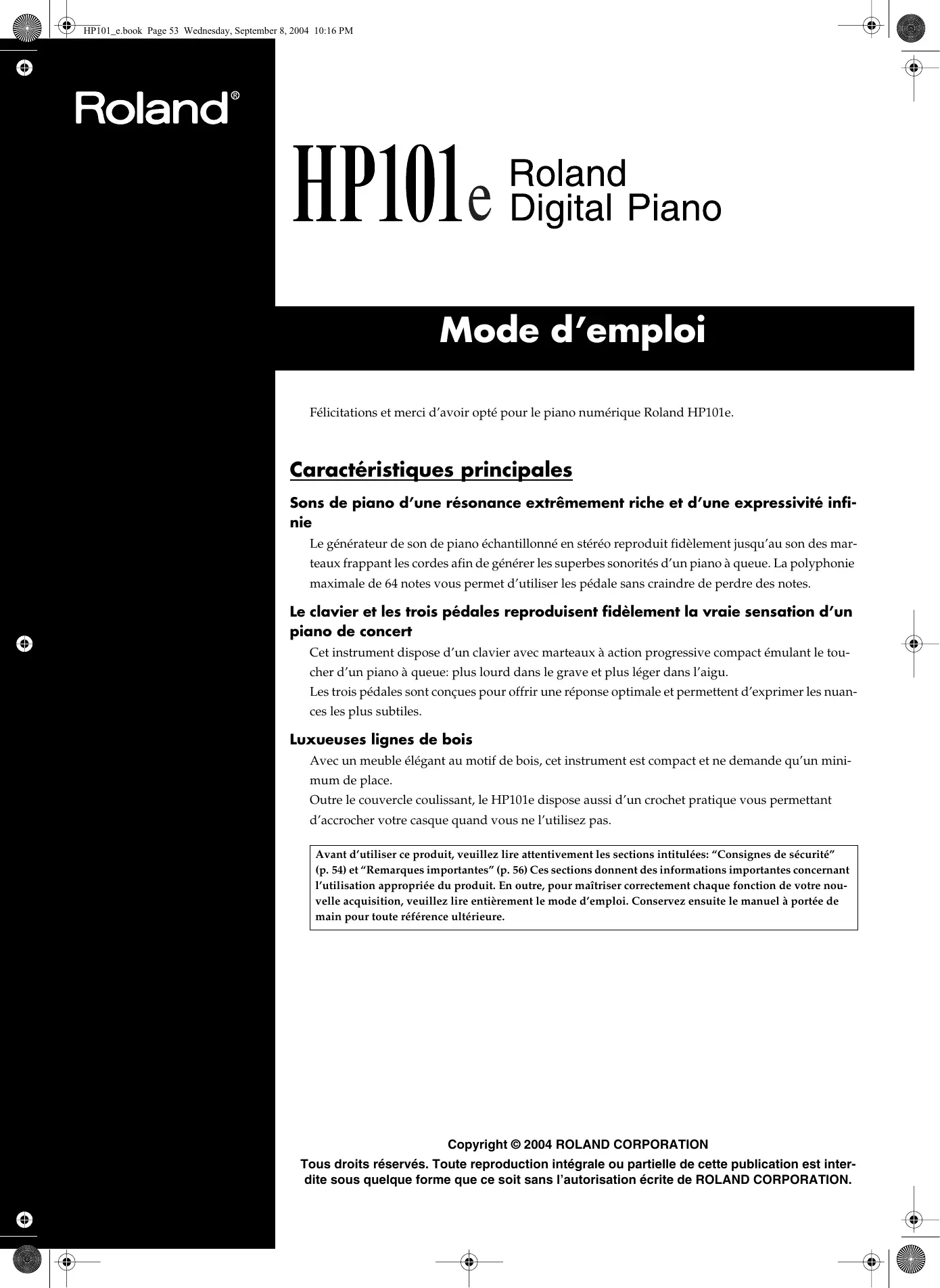

MODE D'EMPLOI HP-101E ROLAND

Mode d'emploi (p. 53)

Félicitations et merci d'avoir opté pour le piano numérique Roland HP101e.

Caractéristiques principales

Sons de piano d'une résonance extrêmement riche et d'une expressivité infi-nie

Le générateur de son de piano échantillonné en stéréo reproduit fidèlement jusqu'au son des marteaux frappant les cordes afin de générer les superbes sonorités d'un piano à queue. La polyphonie maximale de 64 notes vous permet d'utiliser les pédale sans craindre de perdre des notes.

Le clavier et les trois pédales reproduisent fidèlement la vraie sensation d'un piano de concert

Cet instrument dispose d'un clavier avec marteaux à action progressive compact émulant le toucher d'un piano à queue: plus lourd dans le grave et plus léger dans l'aigu.

Les trois pédales sont conçues pour offrir une réponse optimale et permettent d'exprimer les nuances les plus subtiles.

Luxueuses lignes de bois

Avec un meuble élégant au motif de bois, cet instrument est compact et ne demande qu'un minimum de place.

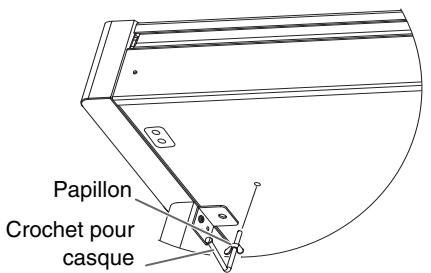

Outre le couvercle coulissant, le HP101e dispose aussi d'un crochet pratique vous permettant d'accrocher votre casque quand vous ne l'utilisez pas.

Avant d'utiliser ce produit, veuillez lire attentivement les sections intitulées: "Consignes de sécurité" (p. 54) et "Remarques importantes" (p. 56) Ces sections donnent des informations importantes concernant l'utilisation appropriée du produit. En outre, pour maîtriser correctement chaque fonction de votre nouvelle acquisition, veuillez lire entièrement le mode d'emploi. Conservez ensuite le manuel à portée de main pour toute référence ultérieure.

CONSIGNES DE SECURITÉ

INSTRUCTIONS POUR LA PREVENTION D'INCENDIE, CHOC ÉLECTRIQUE OU BLESSURE

A propos des symboles ⚠️ Avertissement et ⚠️ Précaution

AVERTISSEMENT	Sert aux instructions destinées à alerter l'utilisateur d'un risque mortel ou de blessure grave en cas d'utilisation incorrecte de l'unité.
PRUDENCE	Sert aux instructions destinées à alerter l'utilisateur d'un risque de blessure ou de dommage matériel en cas d'emploi incorrect de l'unité.* Les dommages matériels se réfèrent aux dommages ou autres effets négatifs causés au lieu d'utilisation et à tous ses éléments, ainsi qu'aux animaux domestiques.

A propos des symboles

	Le symbole △ alerte l'utilisateur d'instructions importantes ou de mise en garde. La signification du symbole est déterminée par ce que contient le triangle. Dans le cas du symbole de gauche, il sert pour des précautions générales, des mises en garde ou alertes vis-à-vis d'un danger.
	Le symbole ⊙ prévient l'utilisateur des interdits. Ce qui ne doit spécifiquement pas être fait est indiqué dans le cercle. Dans le cas du symbole de gauche, cela signifie que l'unité ne doit jamais être démontée.
	Le symbole ● alerte l'utilisateur de ce qui doit être fait. Ce qui doit être fait est indiqué par l'icône contenue dans le cercle. Dans le cas du symbole de gauche, cela signifie que le cordon d'alimentation doit être débranché de la prise murale.

OBSERVEZ TOUJOURS CE QUI SUIT

! AVERTISSEMENT

• Avant d'utiliser ce produit, lisez les instructions données ci-dessous et dans le mode d'emploi.
  • N'ouvrez (et ne modifiez) pas le produit.
• N'essayez pas de réparer ce produit ou d'en remplacer des éléments (sauf si ce manuel vous donne des instructions spécifiques pour le faire). Confiez tout entretien ou réparation à votre revendeur, au service de maintenance Roland le plus proche ou à un distributeur Roland agréé (vous en trouverez la liste à la page "Information").

• Ne placez jamais ce produit dans des endroits:

• soumis à des températures extrêmes (en plein soleil dans un véhicule fermé, à proximité d'une conduite de chauffage, au-dessus de matériel générateur de chaleur),

• humides (salles de bain, toilettes, sur des sols ou supports mouillés),
• à l'humidité ambiante élevée,
• exposés aux précipitations,
• poussièreux,
• soumis à de fortes vibrations.

- Veillez à placer ce produit sur une surface plane afin de lui assurer une stabilité optimale. Evitez les supports qui vacillent ou les surfaces inclinées.

• Branchez l'appareil à une prise de courant répondant aux spécifications énoncées dans le mode d'emploi ou imprimées sur l'appareil.
• Servez-vous exclusivement du cordon d'alimentation fourni. N'utilisez pas le cordon d'alimentation fourni avec un autre appareil.

! AVERTISSEMENT

- Evitez de tordre ou de plier excessivement le cordon d'alimentation ainsi que de placer des objets lourds dessus. Vous risquez de l'endommager, ce qui provoquerait des courts-circuits et couperait l'alimentation de certains éléments. Un cordon endommagé peut provoquer une électrocution ou un incendie!

- Ce produit, utilisé seul ou avec un amplificateur et des enceintes ou un casque d'écoute, est en mesure de produire des signaux à des niveaux qui pourraient endommager l'ouïe de façon irréversible. Ne l'utilisez donc pas trop longtemps à volume élevé ou inconfortable. Si vous pensez avoir endommagé votre ouïe ou si vos oreilles bourdonnent, arrêtez immédiatement l'écoute et consultez un spécialiste.

- Evitez que des objets (du matériel inflammable, de la monnaie, des trombones) ou des liquides (eau, limonades, etc.) ne pénètrent à l'intérieur de ce produit.

- Coupez immédiatement l'alimentation de l'appareil, débranchez le cordon d'alimentation de la prise et ramenez l'appareil chez votre revendeur, au service après-vente Roland le plus proche ou chez un distributeur Roland agréé (vous en trouverez la liste à la page "Information") quand:

• le cordon d'alimentation ou la fiche est endommagé(e),
• il y a de la fumée ou une odeur inhabituelle
• des objets ou du liquide ont pénétré dans l'appareil
• le produit a été exposé à la pluie (ou a été mouillé d'une autre façon),
• le produit semble ne pas fonctionner normalement ou affiche un changement de performance marqué.

AVERTISSEMENT

- Avec de jeunes enfants, la présence d'un adulte est indispensable jusqu'à ce que l'enfant puisse respecter les précautions nécessaires au maniement de ce produit.

- Protégez ce produit contre tout coup ou impact important. (Ne le laissez pas tomber!)

- Ne faites pas partager au cordon d'alimentation de ce produit une prise murale avec un nombre excessif d'autres appareils. Soyez particulièrement vigilant avec des multiprises. La puissance totale utilisée par tous les appareils connectés ne doit jamais excéder la puissance (watts/ampères) de la rallonge. Une charge excessive peut augmenter la température du câble et, éventuellement, entraîner une fusion.

- Avant d'utiliser ce produit dans un pays étranger, contactez votre revendeur, le service de maintenance Roland le plus proche ou un distributeur Roland agréé (vous en trouverez la liste à la page "Information").

- Ne placez aucun récipient contenant de l'eau (un vase, par exemple) sur ce produit. Evitez en outre l'usage d'insecticides, de parfum, d'alcool, de vernis à ongles, d'atomiseurs ou sprays à proximité de ce produit. Essuyez rapidement tout liquide renversé sur ce produit avec un chiffon sec et doux.

PRUDENCE

- Placez ce produit de sorte à lui assurer une ventilation appropriée.

- Saisissez toujours la fiche du cordon d'alimentation lors du branchement (débranchement) au secteur ou à ce produit.

- A intervalles réguliers, débranchez la prise secteur et frottez-la avec un chiffon sec pour enlever toute la poussière et autres saletés accumulées sur ses broches. Si ce produit ne va pas être utilisé durant une période prolongée, débranchez le cordon d'alimentation. Toute accumulation de poussière entre la prise murale et la fiche d'alimentation peut nuire à l'isolation et causer un incendie.

- Evitez que les cordons d'alimentation et les câbles ne s'emmêlent. De plus, tous les cordons et câbles doivent être placés hors de portée des enfants.

- Ne montez jamais sur ce produit et évitez d'y déposer des objets lourds.

PRUDENCE

- Ne saisissez jamais le cordon secteur ni ses fiches avec des mains humides lorsque vous le branchez ou débranchez d'une prise murale ou de l'instrument.

- Lorsque vous déplacez l'instrument, veuillez observer les précautions suivantes. Il faut au moins deux personnes pour soulever et déplacer l'instrument. Il doit être manié avec soin et maintenu horizontal. Veillez à saisir fermement l'instrument afin d'éviter tout risque de blessures et d'endommagement de l'instrument en cas de chute.

• Assurez-vous que les vis maintenant ce produit au support ne sont pas desserrées. Resserrez-le si nécessaire.
• Débranchez le cordon d'alimentation.
• Débranchez tous les câbles reliant l'instrument à des appareils périphériques.
• Relevez le dispositif de réglage du pied (p. 61)
• Fermez le couvercle.
• Enlevez le pupitre.

- Avant de nettoyer ce produit, éteignez-le et débranchez le cordon d'alimentation de la prise murale (p. 59).

- S'il y a risque d'orage, débranchez le cordon d'alimentation de la prise murale.

- Veillez à ne pas vous coincer les doigts lorsque vous ouvrez ou fermez le couvercle (p. 59). La présence d'un adulte est conseillée chaque fois qu'un enfant utilise l'instrument.

- Si vous retirez les vis de fixation du pupitre, celles du pied et le papillon, rangez-les immédiatement hors de portée des enfants pour qu'ils ne risquent pas de les avaler accidentellement.

Remarques importantes

Outre les informations des sections “IMPORTANT SAFETY INSTRUCTIONS” et “Consignes de sécurité” (p. 54), veuillez lire et suivre les conseils suivants:

Alimentation

• Ne connectez jamais ce produit à une prise murale d'un circuit auquel vous avez branché un appareil contenant un inverseur (frigo, machine à lessiver, four à micro-ondes ou climatisation), voire un moteur. Selon la façon dont l'appareil en question est utilisé, il peut en effet générer des parasites qui pourraient être enregistrés. Dans certains cas, les parasites pourraient même entraîner des dysfonctionnements. S'il vous est impossible d'utiliser une prise murale faisant partie d'un autre circuit, nous vous conseillons d'insérer un filtre antiparasites entre ce produit et la prise murale.
• Avant de brancher ce produit à d'autres appareils, mettez-les tous hors tension. Le non-respect de cette précaution pourrait entraîner des dysfonctionnements et/ou l'endommagement de vos enceintes ou d'autres appareils.
• Bien que l'écran et les diodes s'éteignent quand vous mettez l'appareil hors tension avec son interrupteur POWER, cela ne signifie pas que ce produit soit complètement coupé de l'alimentation. Pour couper entièrement l'alimentation de l'appareil, mettez-le hors tension avec l'interrupteur POWER puis débranchez le cordon secteur de la prise de courant. Branchez donc ce produit à une prise de courant d'accès aisé.

Emplacement

• L'usage de ce produit à proximité d'amplificateurs (ou de tout autre matériel contenant de grands transformateurs électriques) peut être source de bruit. Pour résoudre le problème, changez l'orientation de ce produit ou éloignez-le de la source d'interférence.
• Ce produit peut causer des interférences lors de la réception radio ou télévisée. Ne vous en servez pas à proximité de tels récepteurs.
• Il peut y avoir du bruit si vous utilisez des moyens de communication sans fil (tel qu'un téléphone portable) à proximité de ce produit. Ce bruit peut survenir au début d'un appel (donné ou reçu) ou durant la conversation. Si vous avez des problèmes, éloignez le téléphone portable de ce produit ou coupez-le.
• N'exposez pas ce produit directement au soleil, ne le laissez pas près d'appareils irradiant de la chaleur, dans un véhicule fermé ou dans un endroit le soumettant à des températures extrêmes. Une chaleur excessive peut déformer ou décolorer ce produit.
• Lorsque vous déplacez ce produit en le soumettant à une forte différence de température et/ou d'humidité, il peut y avoir formation de condensation à l'intérieur. Une utilisation de ce produit dans cet état peut entraîner des pannes ou des dommages. Avant d'utiliser ce produit, laissez-le reposer quelques heures jusqu'à ce que la condensation se soit évaporée.
• Ne laissez pas traîner longtemps du caoutchouc, du vinyle ou des matières similaires sur ce produit. Cela risque de décolorer ou d'abîmer la finition.
• Ne posez jamais d'objet sur le clavier. Cela pourrait provoquer des dysfonctionnements (certaines touches ne produisant plus de son, par exemple).

- Ne collez pas d'autocollants, de décalcomanies ou autres sur ce produit. Vous risqueriez d'endommager la finition lors du retrait de ces autocollants, etc.

Entretien

• Pour nettoyer ce produit, utilisez un chiffon sec et doux ou, éventuellement, un chiffon légèrement humide. Essuyez toute la surface en exerçant une force égale et en suivant les lignes du bois. Si vous frottez trop fort un endroit particulier, vous risquez d'endommager la finition.
• N'utilisez jamais d'essence, de diluant, de solvant ou d'alcool d'aucune sorte pour éviter le risque de décoloration et/ou de déformation.
• Les pédales de cet instrument sont en cuivre. Le cuivre finit par foncer en s'oxydant. Il suffit alors de polir le cuivre avec un produit pour cuivre disponible dans le commerce.

Précautions supplémentaires

• Il peut malheureusement se révéler impossible de récupérer les données de la mémoire de ce produit une fois qu'elles ont été perdues. Roland rejette toute responsabilité concernant la perte de ces données.
• Maniez les curseurs, boutons et autres commandes avec un minimum d'attention; faites aussi preuve de délicatesse avec les prises et connecteurs de ce produit. Un maniement trop brutal peut entraîner des dysfonctionnements.
• Lorsque vous branchez/débranchez des câbles, prenez la fiche en main – jamais le câble. Vous éviterez ainsi d'endommager le câble ou de provoquer des court-circuits.
• Ce produit dégage une faible quantité de chaleur durant son fonctionnement.
• Pour ne pas déranger vos voisins, maintenez le volume à un niveau raisonnable. Il peut parfois être préférable d'utiliser le casque (surtout quand vous jouez la nuit).
• Si vous devez transporter ce produit, emballez-le, si possible, dans son emballage d'origine (avec les protections). A défaut, utilisez un emballage équivalent.
• Ne soumettez pas le pupitre à une pression excessive lorsque vous l'utilisez.
• Utilisez un câble Roland pour effectuer la connexion. Si vous utilisez un autre câble de connexion, notez les précautions suivantes.
• Avant d'ouvrir et de fermer le couvercle du clavier, assurez-vous toujours qu'aucun petit animal familier ou autre ne se trouve sur l'instrument (gardez-les à distance du clavier et du couvercle). Faute de quoi, l'animal risque d'être coincé à l'intérieur. Dans un tel cas, coupez immédiatement l'alimentation et débranchez le cordon d'alimentation de la prise. Consultez ensuite le revendeur qui vous a vendu l'instrument ou le SAV Roland le plus proche.
• Certains câbles de connexion contiennent des résistances. Ne vous servez pas de câbles contenant des résistances pour connecter ce produit. De tels câbles engendrent un volume extrêmement bas voire inaudible. Pour en savoir plus sur les caractéristiques d'un câble, veuillez contacter son fabricant.

Sommaire

Consignes de sécurité....54

Remarques importantes....56

Description ....58

Panneau de commandes....58

Face arrière ....58

Avant de commencer à jouer....59

Connexion du câble de pédalier....59

Connexion du cordon d'alimentation ....59

Ouvrir/fermer le couvercle....59

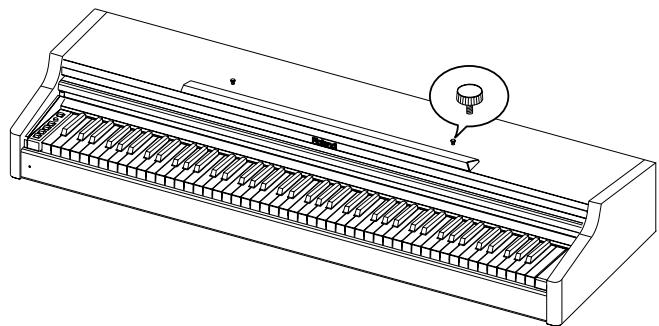

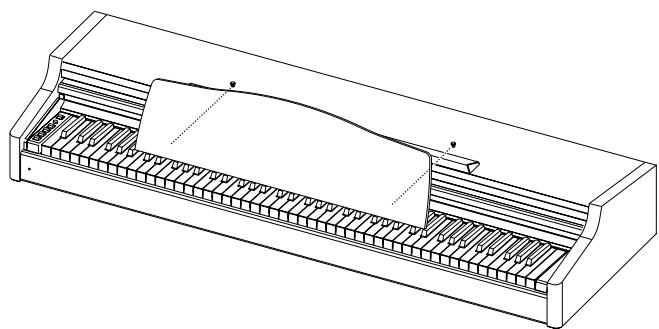

Installation du pupitre....59

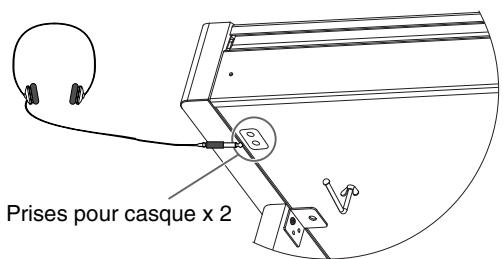

Brancher un casque ....60

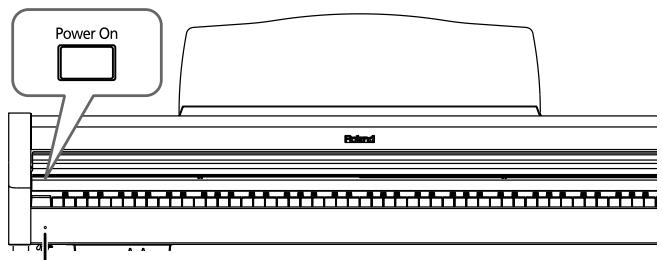

Mise sous/hors tension....60

Réglage du volume....60

Les pédales ....61

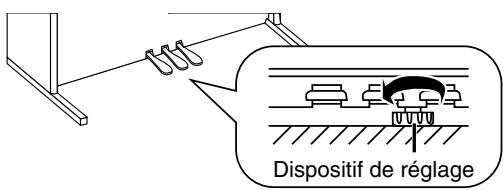

Dispositif de réglage ....61

Chapitre 1. Morceaux internes....62

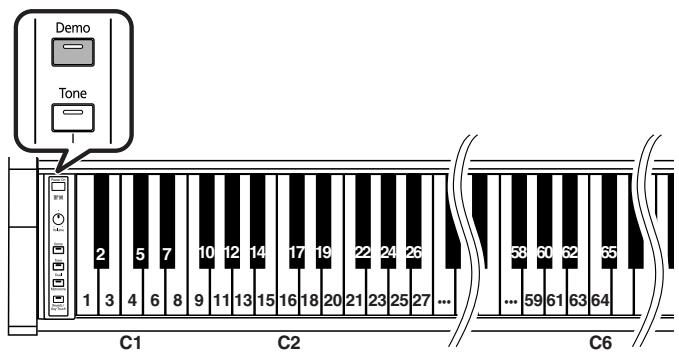

Ecouter les morceaux internes....62

Chapitre 2. Jeu ......63

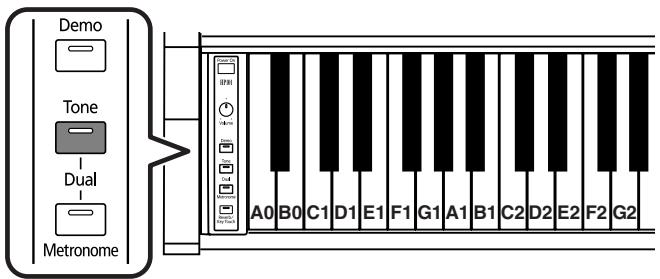

Jouer avec différents sons....63

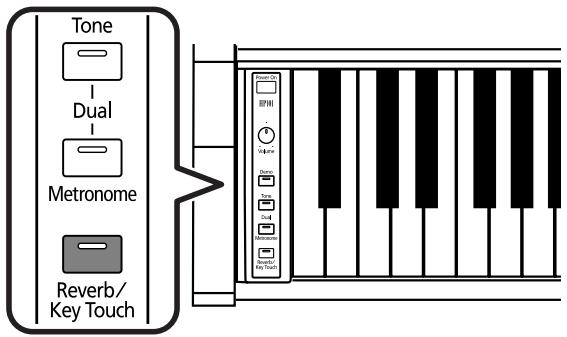

Ajouter des effets au son ....63

Ajouter de la réverbération au son (Reverb)......63

Changer l'intensité de la réverbération ....63

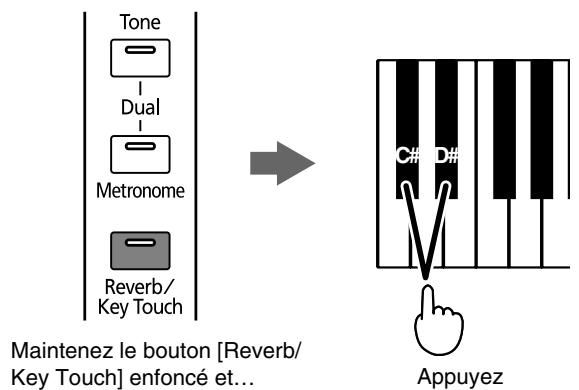

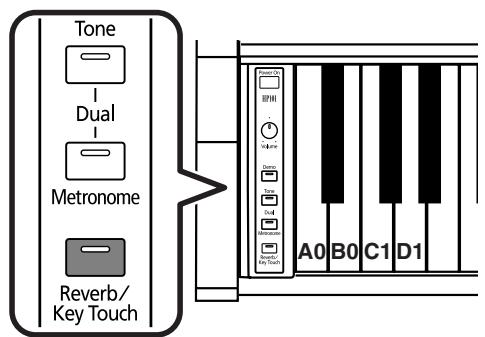

Réglage de la dynamique du clavier (Key Touch)....64

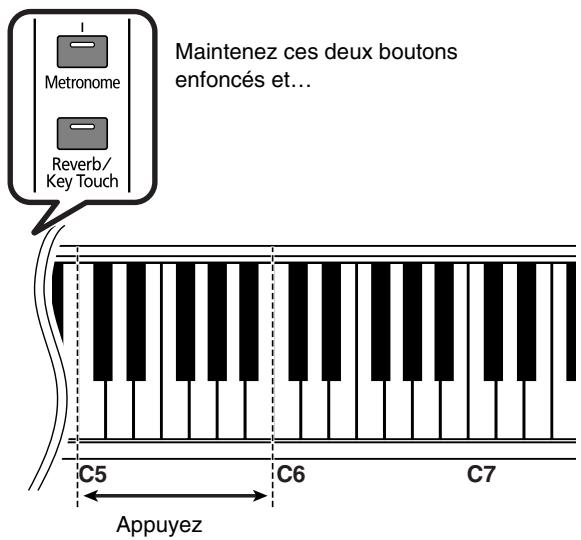

Transposer le clavier....64

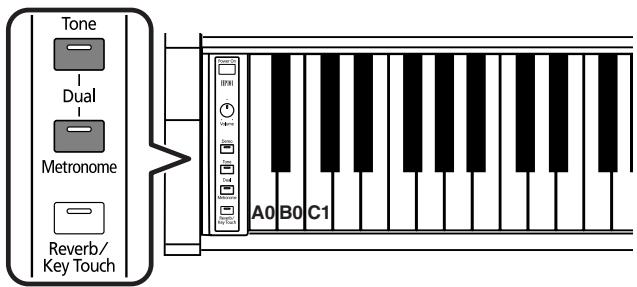

Superposer deux sons (Dual)......65

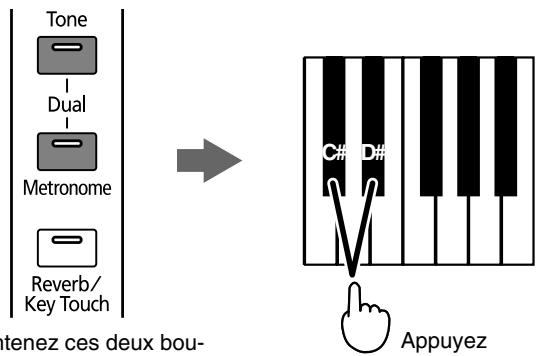

Régler la balance en mode de superposition....65

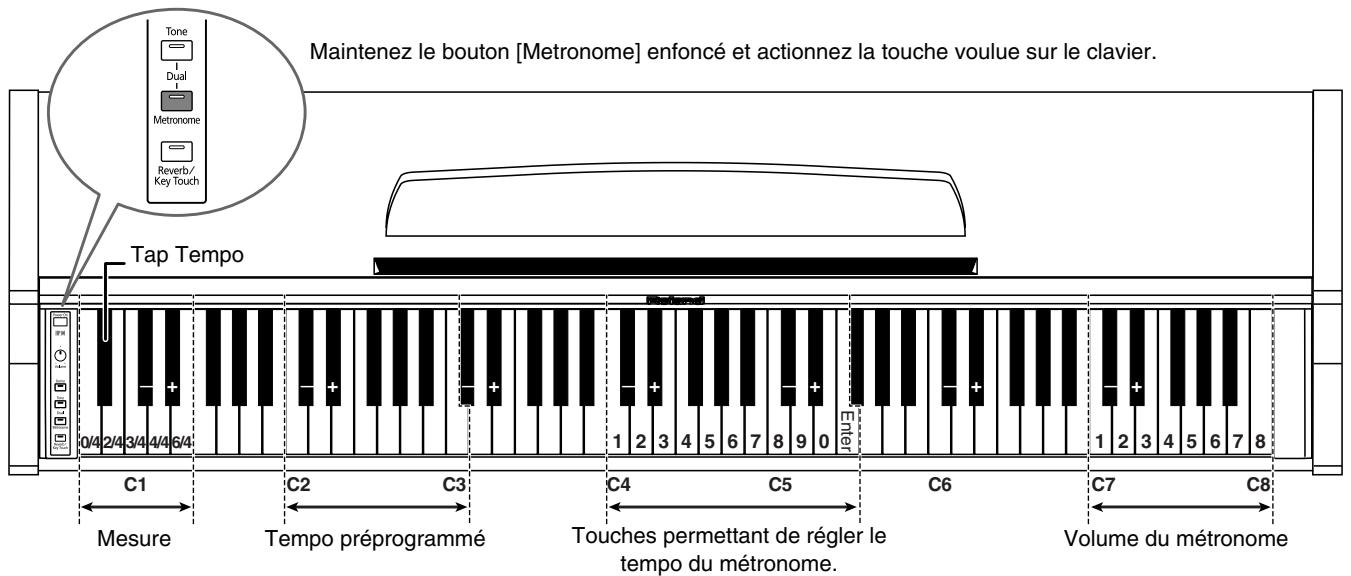

Utilisation du métronome....65

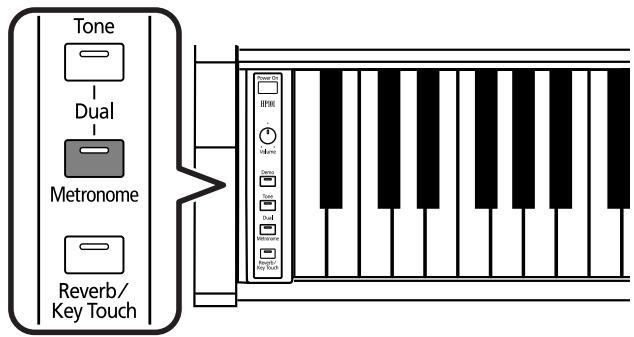

Faire sonner le métronome....65

Changer la mesure du métronome....66

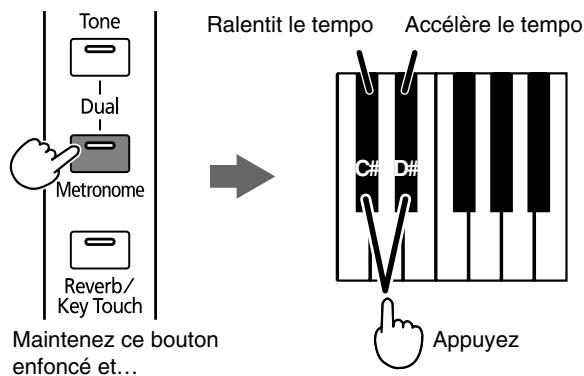

Changer le tempo du métronome ....66

Changer le volume du métronome ....67

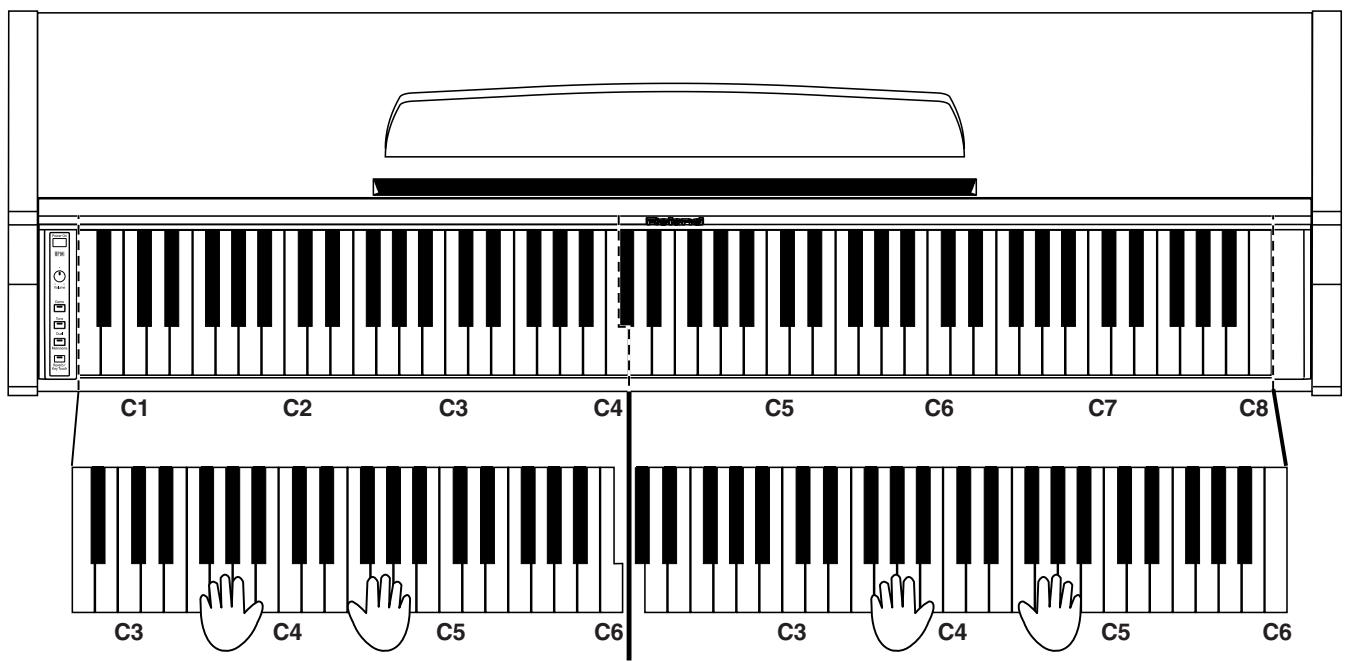

Partager le clavier en deux sections pour jeu à 4 mains .....67

Chapitre 3. Changer divers réglages....68

Changer le diapason....68

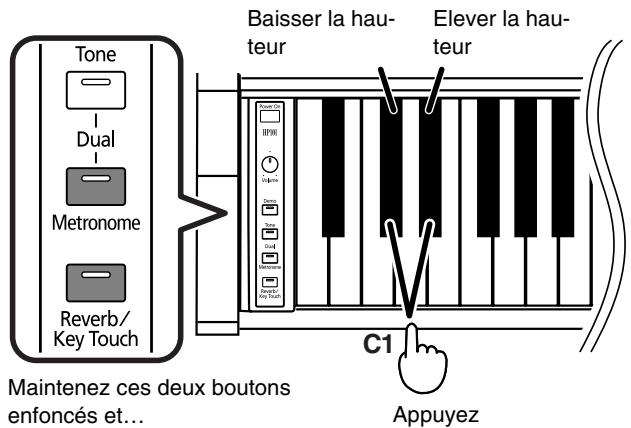

Baisser/élever la hauteur de référence....68

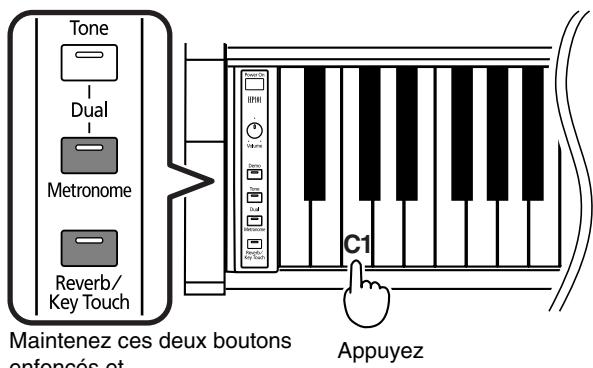

Régler la hauteur de référence sur 440.0Hz....68

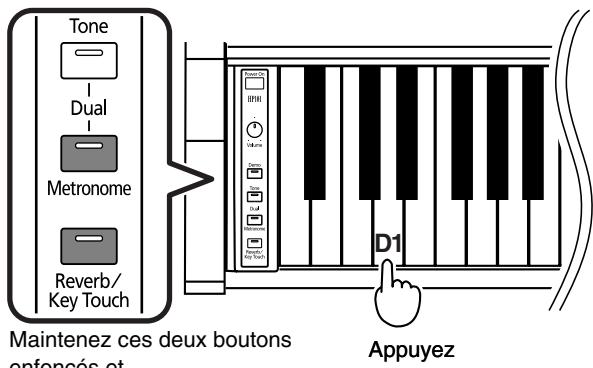

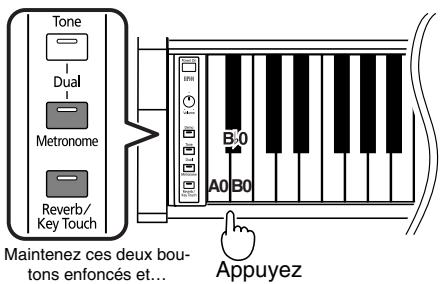

Régler la hauteur de référence sur 442.0Hz....68

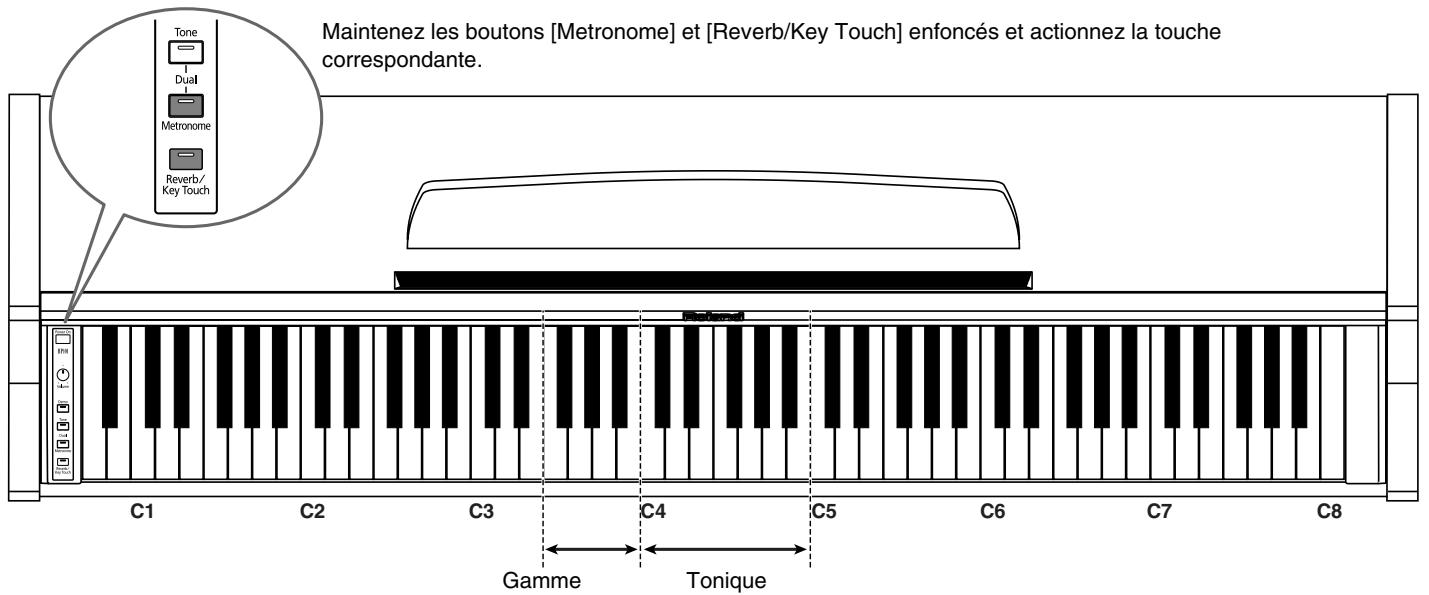

Changer la gamme....69

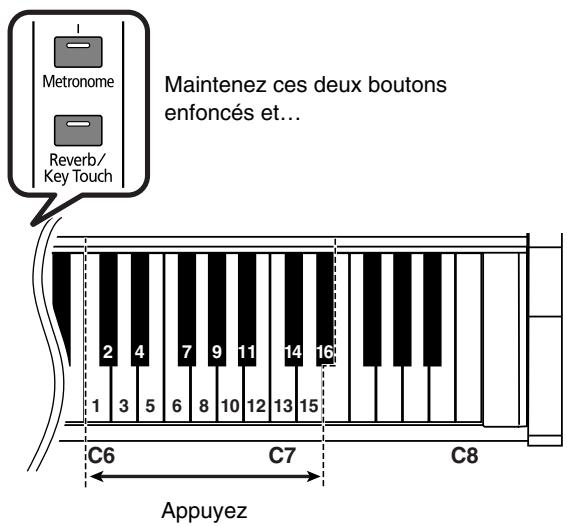

Réglage de la tonique....69

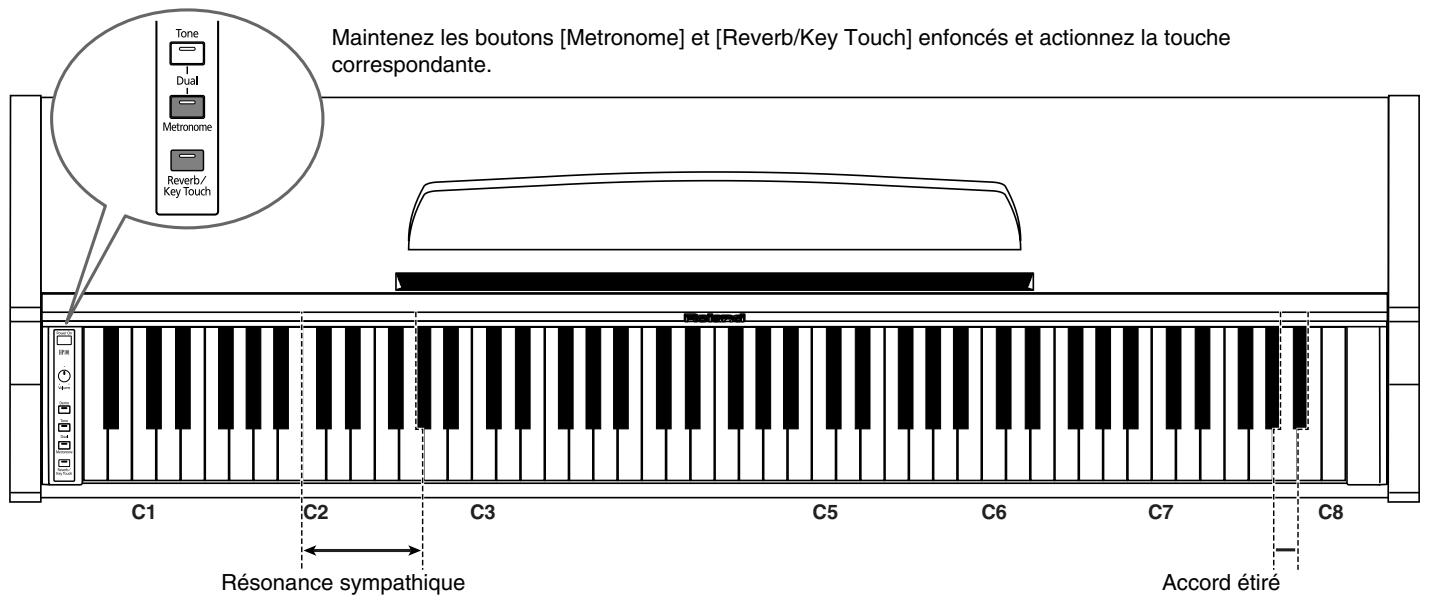

Changer la résonance de la pédale forte ....70

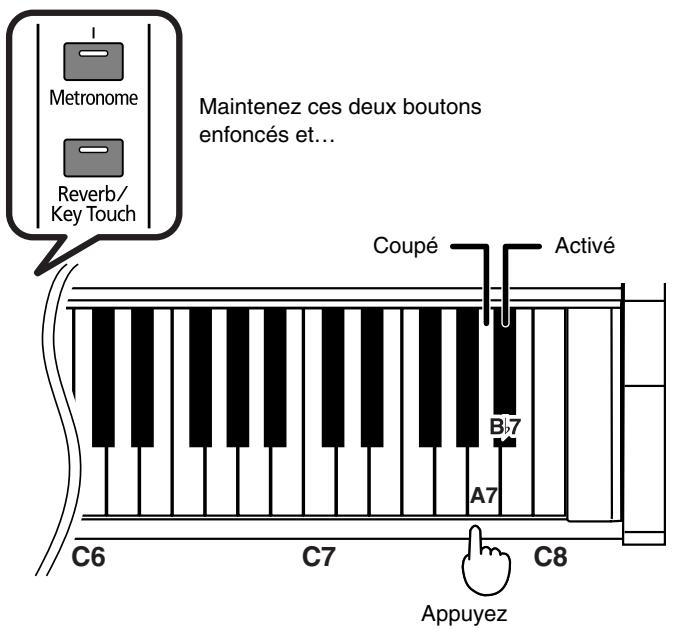

Réglage de la courbe d'accord (Stretch Tuning)....70

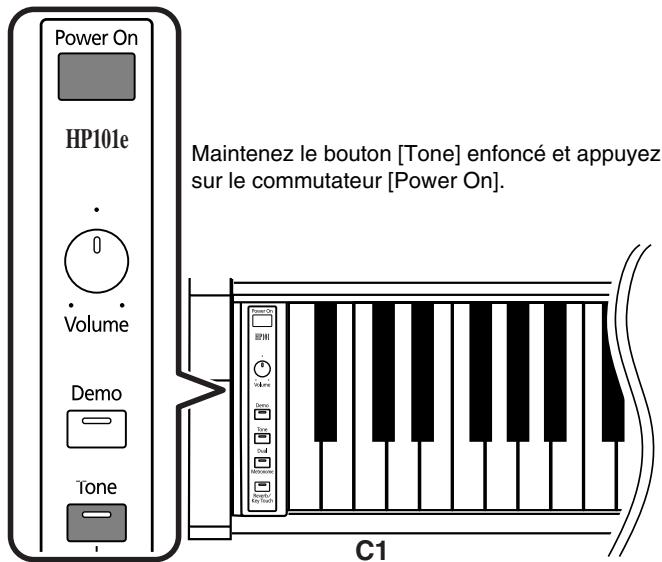

Mode Piano uniquement....71

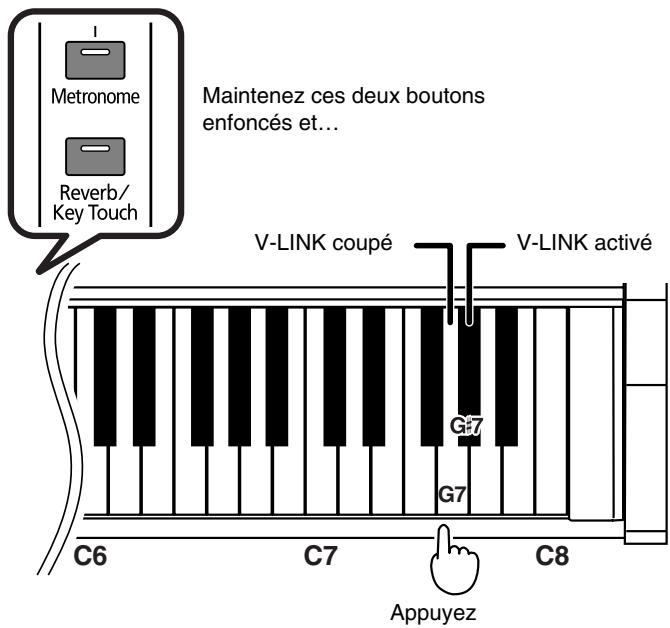

Utiliser la fonction V-LINK....71

Chapitre 4. Connexion d'appareils externes ..... 72

Connexion à du matériel audio....72

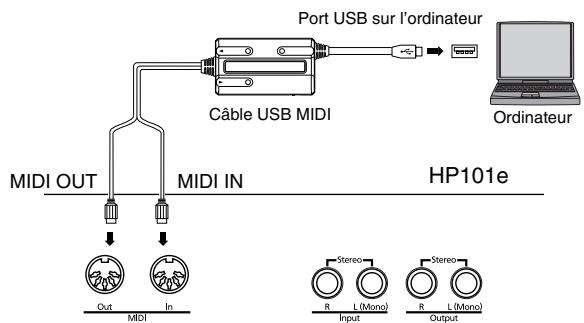

Connexion à un ordinateur....72

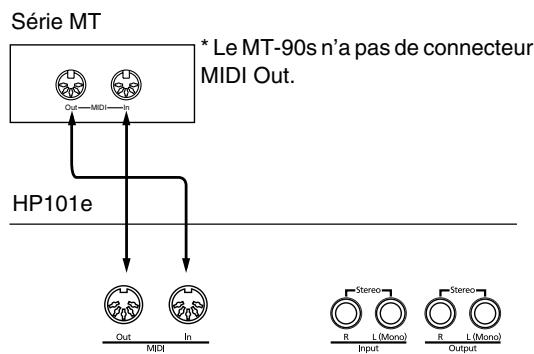

Connexion d'appareils MIDI 73

Réglage du canal de transmission MIDI ....73

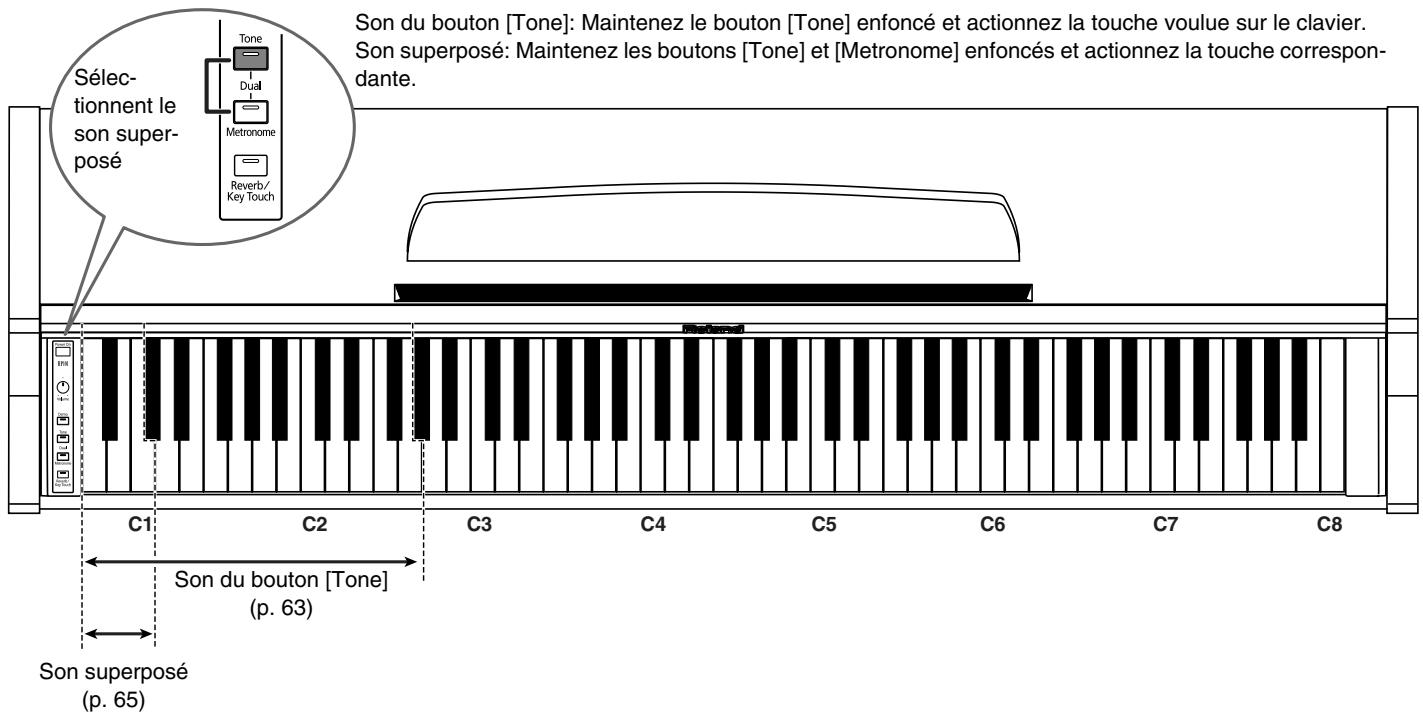

Liste des sons (Tones) 75

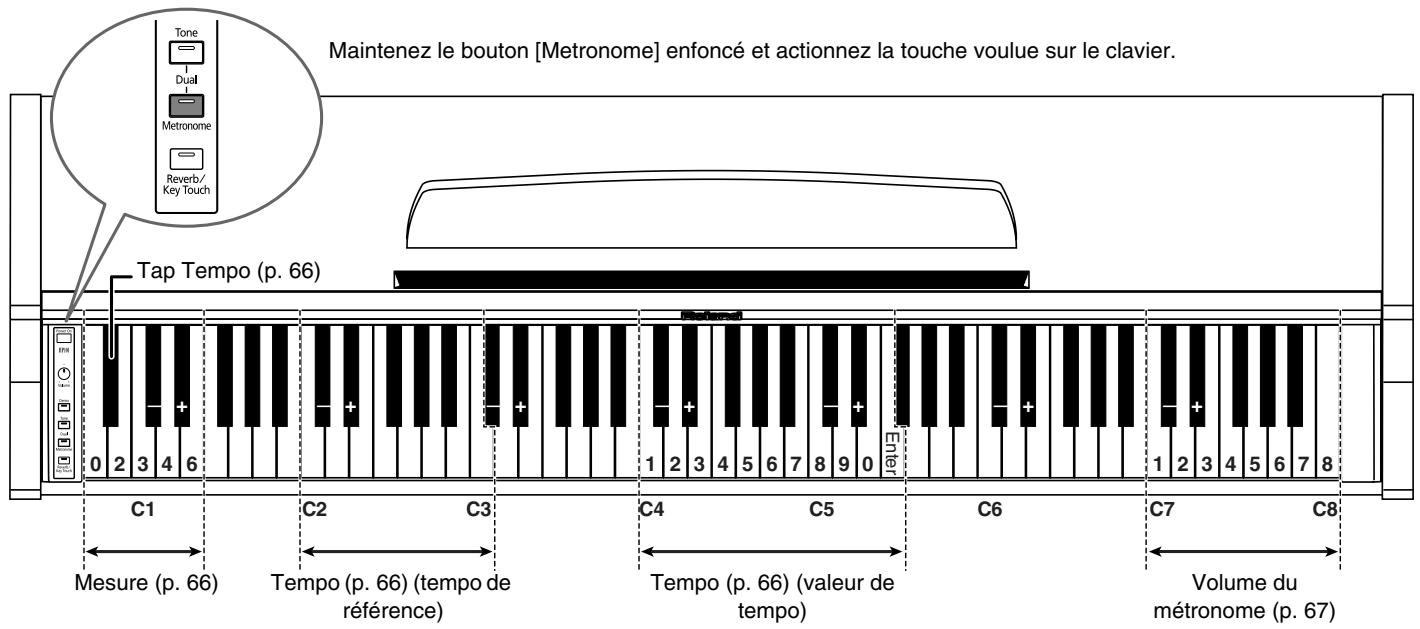

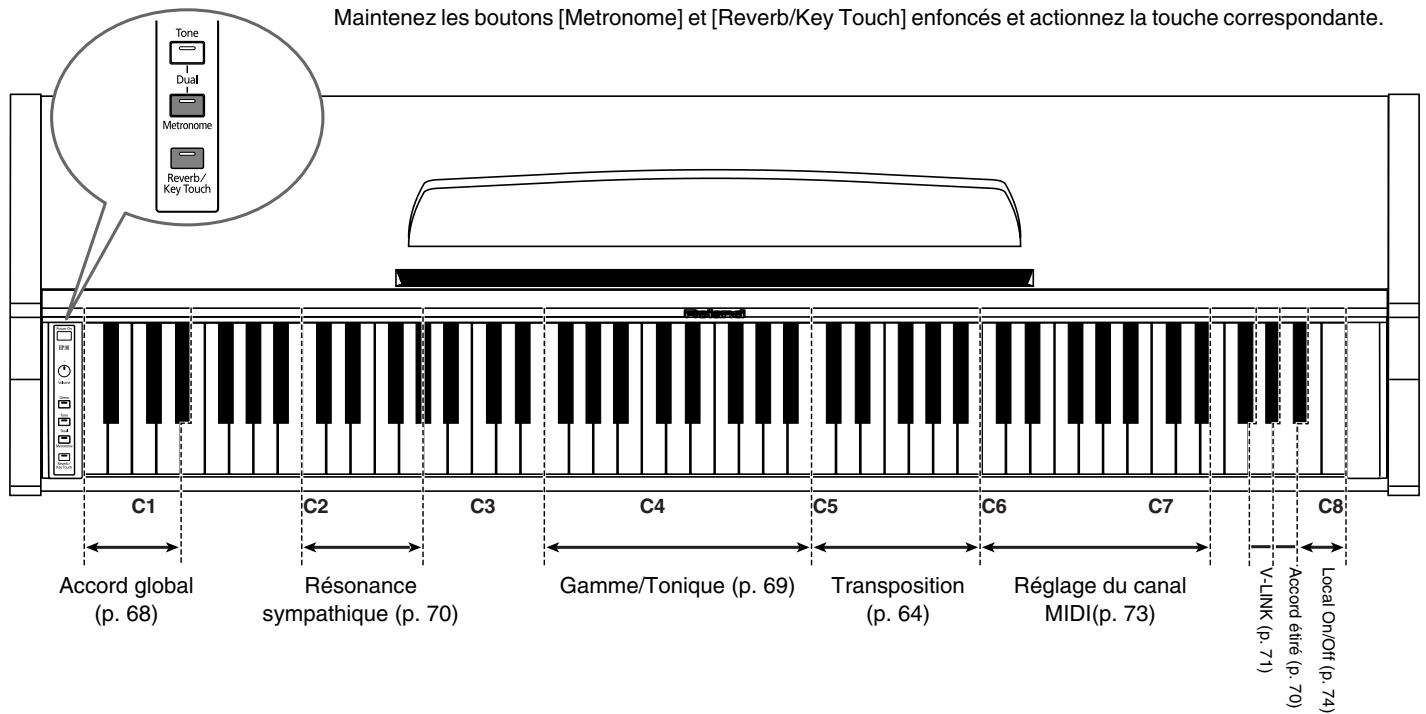

Résumé des opérations.... 76

Dépannage.... 77

Fiche technique.... 78

Internal Song List.... 157

MIDI Implementation Chart.... 159

Description

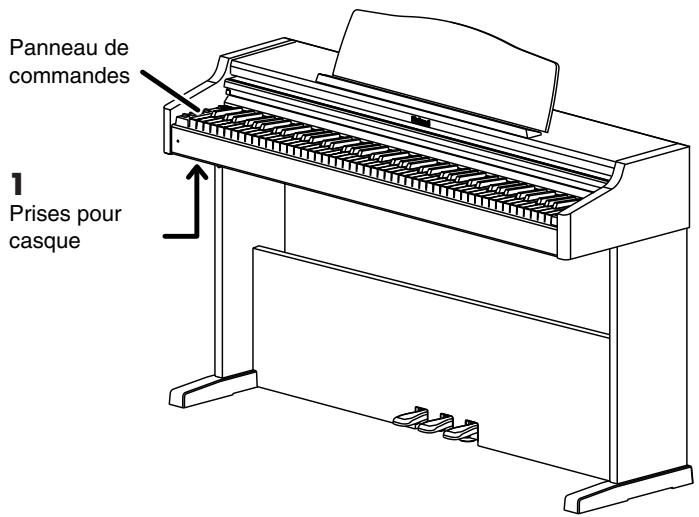

Panneau de commandes 1 Prises pour casque

1 Prises pour casque

Permettent de brancher un casque (p. 60).

2 Prise Pedal

Branchez fermement le câble de pédalier à cette prise (p. 59).

Face arrière 2 Prise Pedal 3 Prise d'alimentation

3 Prise d'alimentation

Branchez le cordon d'alimentation fourni à cette prise (p. 59).

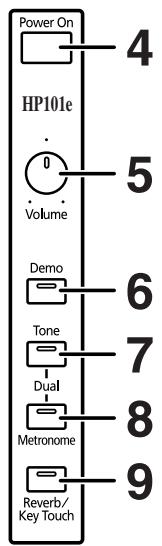

Panneau de commandes

Power On HP101e Volume Demo Tone Dual Metronome Reverb/ Key Touch

Face arrière

10

11

12

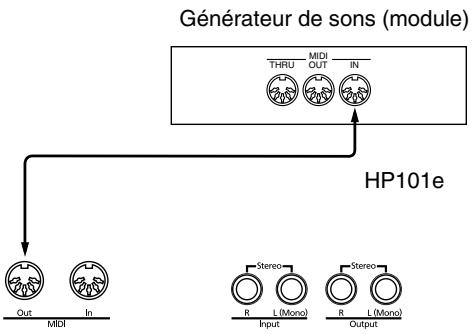

Ces prises permettent de brancher l'instrument à des appareils MIDI afin d'échanger des données de jeu (p. 73).

Mise sous/hors tension (p. 60).

5 Commande [Volume]

Détermine le volume global (p. 60).

6 Bouton [Demo]

Reproduit les morceaux internes (p. 62).

7 Bouton [Tone]

Sélectionne le son produit par le clavier (p. 63).

8 Bouton [Metronome]

Active/coupe le métronome (p. 65).

Ajoute de la réverbération au son (p. 63). Modifie la dynamique du clavier (p. 64).

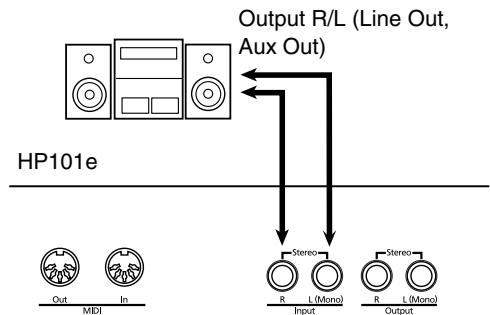

11 Prises Input

Ces entrées permettent de brancher un autre générateur de sons ou un appareil audio pour que le son de cet appareil soit produit par les haut-parleurs du HP101e (p. 72).

12 Prises Output

Ces sorties permettent d'envoyer le son du piano à une sono afin d'obtenir un son plus puissant. Vous pouvez aussi les brancher à un enregistreur pour enregistrer ce que vous jouez (p. 72).

Avant de commencer à jouer

Connexion du câble de pédalier

Branchez le câble du pédalier à la prise Pedal située sous l'instrument, à l'arrière.

Pedal

Connexion du cordon d'ali- mentation

1. Branchez le cordon d'alimentation à la prise AC située sur le dessous de l'instrument, à l'arrière.
2. Branchez l'autre extrémité du cordon d'alimentation à une prise secteur.

NOTE Utilisez exclusivement le cordon d'alimentation fourni.

Ouvrir/fermer le couvercle

Pour ouvrir le couvercle, soulevez-le légèrement avec les deux mains et éloignez-le de vous.

Pour refermer le couvercle, tirez-le doucement vers vous et abaissez-le lorsqu'il est entièrement sorti.

NOTE Veillez à ne pas vous coincer les doigts lorsque vous ouvrez ou fermez le couvercle. Quand de jeunes enfants jouent sur le HP101e, la présence d'un adulte est souhaitée.
NOTE Si vous devez déplacer le piano, fermez le couvercle pour éviter tout accident.

Installation du pupitre

1. Insérez les vis de fixation du pupitre fournies avec l'instrument dans les orifices situés sur le dessus du HP101e et serrez-les bien.

1. Placez le pupitre entre les vis et le corps du HP101e.

1. Tenez le pupitre d'une main et maintenez-le en serrant les vis.

Pour attacher le pupitre, maintenez-le convenablement d'une main pour qu'il ne tombe pas. Veillez à ne pas vous coincer les doigts.

1. Pour enlever le pupitre, maintenez-le d'une main et desserrez les vis de l'autre.

NOTE Après avoir enlevé le pupitre, n'oubliez pas de resserrer les vis.
NOTE N'exercez pas de pression excessive sur le pupitre une fois qu'il est installé.
NOTE Fixez le pupitre avec les vis fournies. Avant de déplacer le piano, démontez le pupitre pour éviter tout accident.

Brancher un casque

Le HP101e a deux prises pour casque. Cela permet à deux personnes d'écouter simultanément au casque, ce qui vient à point pour les leçons de piano ou une exécution à quatre mains. Cela vous permet en outre de jouer sans déranger votre entourage, notamment le soir.

Branchez le(s) casque(s) à la (aux) prise(s) Phones située(s) à l'arrière du piano.

Le branchement d'un casque coupe automatiquement les haut-parleurs internes.

Réglez le volume du casque avec la commande [Volume] (p. 60) du HP101e.

Prises pour casque x 2

Utilisez un casque stéréo.

Remarques concernant l'usage du casque

• Pour éviter d'endommager le câble, prenez toujours le casque en main lorsque vous le maniez; ne tirez pas sur le câble mais sur la fiche pour le débrancher.
• Si vous branchez le casque alors que le volume est très élevé, vous risquez de l'endommager. Réglez donc le volume au minimum sur le HP101e avant de brancher le casque.
• Une écoute à volume excessivement élevé endommage non seulement le casque mais surtout votre ouïe. Réglez le volume à un niveau adéquat.

■ Utiliser le crochet pour casque

Lorsque vous n'utilisez pas le casque, vous pouvez le suspendre au crochet prévu à cet effet sur le côté inférieur gauche du HP101e.

Fixer le crochet pour casque

Enfoncez et faites tourner le crochet pour casque fourni avec le HP101e dans l'orifice situé sous le HP101e (voyez l'illustration ci-dessous). Serrez le papillon du crochet pour casque.

Papillon Crochet pour casque

Mise sous/hors tension

Lorsque les connexions sont établies, mettez vos appareils sous tension en respectant l'ordre spécifié. Si vous modifiez cet ordre, vous risquez de provoquer des dysfonctionnements ou d'endommager certains éléments comme les haut-parleurs.

Pour mettre l'instrument sous tension, tournez la commande [Volume] au minimum puis appuyez sur [Power On].

L'instrument est sous tension et le témoin de mise sous tension à l'avant gauche du HP101e s'allume.

Attendez quelques secondes avant de jouer.

Utilisez la commande [Volume] pour régler le volume.

Ce produit est doté d'un circuit de protection. Il faut attendre un bref laps de temps (quelques secondes) après la mise sous tension pour que le produit fonctionne normalement.

Power On Bland

Témoin de mise sous tension

Pour mettre l'instrument hors tension, tournez la commande [Volume] au minimum puis appuyez sur [Power On].

L'instrument est hors tension et le témoin de mise sous tension à l'avant gauche du HP101e s'éteint.

Réglage du volume

1. Servez-vous de la commande [Volume] pour régler le volume global.

Le volume diminue Volume Le volume augmente

Les pédales

Les pédales ont les fonctions suivantes et servent surtout pour le jeu de piano.

Pédale douce Pédale forte Pédale sostenuto

Pédale forte (droite)

Tant que cette pédale est enfoncée, les notes sont maintenues même lorsque vous relâchez les touches.

Lorsque vous actionnez la pédale forte d'un piano acoustique, les cordes des touches adjacentes sont libérées et vibrent sous l'effet des touches actionnées sur le clavier, rendant ainsi le son plus riche et plus vaste.

Le HP101e simule cette “résonance sympathique” produite par la pédale forte.

Vous pouvez déterminer l'ampleur de la résonance générée par la pédale forte. Voyez la section "Changer la résonance de la pédale forte" (p. 70).

Pédale sostenuto (centre)

Cette pédale maintient la note des touches actionnées avant que vous n'appuyiez sur la pédale.

Pédale douce (gauche)

Lorsque vous maintenez cette pédale enfoncée en jouant sur le clavier, le son est adouci.

Dispositif de réglage

Avant de déplacer le HP101e ou si vous avez l'impression que les pédales sont instables, ajustez le dispositif de réglage situé sous les pédales de la façon suivante.

O Abaissez le dispositif en le tournant pour qu'il soit fermement en contact avec le sol. Si le pédalier ne repose pas convenablement sur le sol, cela risque d'endommager les pédales. Soyez particulièrement attentif lorsque vous placez l'instrument sur de la moquette ou un tapis: le pédalier doit être fermement en contact avec le sol.

Dispositif de réglage

Si la vis de réglage est difficile à tourner, demandez à quelqu'un de soulever le côté droit ou gauche du pied pour faciliter le réglage.

Après avoir réglé la hauteur du dispositif, appuyez sur les pédales et assurez-vous que le panneau ne bouge pas; sinon, abaissez davantage le dispositif.

Réglez toujours la hauteur du dispositif quand vous déplacez le piano.

Chapitre 1. Morceaux internes

Ecouter les morceaux internes

Le HP101e propose 65 morceaux de piano. L'instrument reproduit les morceaux en boucle.

Pour en savoir plus, voyez "Internal Song List" (p. 157).

Lors de la reproduction d'un morceau interne, l'effet de réverbération est automatiquement activé (le témoin du bouton s'allume).

1. Appuyez sur le bouton [Demo] (son témoin s'allume).

Les morceaux de démonstration sont reproduits les uns après les autres. Lorsque tous les morceaux ont été joués, la reproduction recommence à partir du premier morceau.

Vous n'avez plus accès à la fonction de métronome une fois que vous avez appuyé sur le bouton [Demo] pour lancer la reproduction des morceaux internes.

Arrêter la reproduction

2. Appuyez sur le bouton [Demo] (son témoin s'éteint).

La reproduction s'arrête.

■ Choix d'un morceau à écouter

Demo Tone 1 3 4 6 8 9 11 13 15 16 18 20 21 23 25 27 ... C1 C2 C6 58 60 62 65 ... 59 61 63 64

1. Tout en maintenant le bouton [Demo] enfoncé, appuyez sur la touche correspondant au morceau de démonstration voulu.

Les morceaux de démonstration sont assignés aux touches par ordre successif en commençant par la touche de gauche.

Le morceau sélectionné est reproduit. A la fin du morceau choisi, l'instrument passe au morceau suivant. Les morceaux sont reproduits jusqu'au dernier puis la reproduction recommence à partir du premier morceau.

Arrêter la reproduction

2. Appuyez sur le bouton [Demo] (son témoin s'éteint).

La reproduction s'arrête. Si vous appuyez une fois de plus sur [Demo], le morceau interrompu est rejoué à partir du début.

Chapitre 2. Jeu

Jouer avec différents sons

Le HP101e est doté de 14 sons internes.

Vous pouvez sélectionner un son en maintenant le bouton [Tone] enfoncé et en appuyant sur la touche à laquelle le son est assigné.

Le son “Grand Piano” est automatiquement sélectionné à la mise sous tension de l’instrument.

Pour en savoir plus, voyez "Liste des sons (Tones)" (p. 75).

1. Maintenez le bouton [Tone] enfoncé et actionnez la touche voulue sur le clavier.

Touches auxquelles un son est assigné: touches blanches A0\~G2

Vous pouvez aussi changer de son en maintenant le bouton [Tone] enfoncé et en appuyant sur la touche bouton “C#” ou “D#”. Appuyez sur la touche “C#” pour passer immédiatement au son précédent ou sur la touche “D#” pour passer au son suivant.

Le son sélectionné est audible lorsque vous jouez sur le clavier.

Demo Tone Dual Metronome A0 B0 C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2 G2

Touche enfoncée	Numéro du son	Son
A0	1	Grand Piano
B0	2	Mellow Piano
C1	3	Electric Piano1
D1	4	Electric Piano2
E1	5	Vibraphone
F1	6	Harpsichord
G1	7	Coupled Harpsichord
A1	8	Church Organ 1
B1	9	Organ Flute
C2	10	Rotary Organ
D2	11	Church Organ 2
E2	12	Slow Strings
F2	13	Strings
G2	14	Choir

Tant que le bouton [Tone] est enfoncé, les touches blanches comprises entre “A0” et “G2” ainsi que “C#” et “D#” ne produisent aucun son.

Ajouter des effets au son

Tone Dual Metronome Reverb/ Key Touch

■ Ajouter de la réverbération au son (Reverb)

L'effet Reverb ajoute une belle réverbération au son et vous donne l'impression de jouer dans une salle de concert.

1. Appuyez sur le bouton [Reverb/Key Touch].

Le témoin du bouton s'allume et de la réverbération est ajoutée au son. Pour couper la réverbération, appuyez sur le bouton [Reverb/Key Touch] (son témoin s'éteint).

Lors de la reproduction d'un morceau interne, l'effet de réverbération est automatiquement activé (le témoin du bouton s'allume).

■ Changer l'intensité de la réverbération

Vous avez le choix entre huit niveaux d'intensité pour la réverbération.

1. Maintenez le bouton [Reverb/Key Touch] enfoncé et appuyez sur la touche "C#" ou "D#".

Tone Dual Metronome Reverb/ Key Touch Maintenez le bouton [Reverb/ Key Touch] enfoncé et... C# D# Appuyez

Une pression sur la touche “C#” en maintenant le bouton [Reverb/Key Touch] enfoncé diminue l’intensité de la réverbération. Une pression sur la touche “D#” en maintenant le bouton [Reverb/Key Touch] enfoncé augmente l’intensité de la réverbération.

Vous pouvez changer l'intensité de la réverbération en appuyant sur n'importe quelle touche "C#" ou "D#".

Pour retrouver l'intensité de réverbération en vigueur lors de la mise sous tension, maintenez le bouton [Reverb/Key Touch] enfoncé et appuyez simultanément sur les touches "C#" et "D".

Réglage de la dynamique du clavier (Key Touch)

Vous pouvez régler la dynamique (la sensibilité au toucher) du clavier.

1. Maintenez le bouton [Reverb/Key Touch] enfoncé et appuyez sur la touche "A0", "B0", "C1" ou "D1".

La sensibilité du clavier au toucher change. A la mise sous tension, la sensibilité au toucher a un réglage “Medium” (standard) (Fa3).

Touche	Réglages
A0	Léger	Pour jouer fortissimo (ff), la main peut rester assez légère: le clavier réagit plus vite. Ce réglage facilite le jeu, notamment pour les enfants.
B0	Moyen	Permet de jouer avec le toucher le plus naturel. Cette réponse est la plus proche de la dynamique d’un piano acoustique.
C1	Lourd	Pour jouer fortissimo (ff), il faut avoir la main plus lourde: le clavier donne l’impression d’être plus dur. Un toucher dynamique rend votre jeu plus expressif.
D1	Fixe	La force exercée sur les touches n’est pas prise en considération: le volume des notes reste identique.

Transposer le clavier

La fonction de transposition vous permet de transposer votre jeu pour éviter certaines difficultés techniques. Si, par exemple, le morceau est dans une tonalité difficile comprenant de nombreux dièses (#) ou bémols (b), vous pouvez transposer le clavier pour le jouer dans une tonalité plus facile.

Lorsque vous accompagnez un chanteur, vous pouvez transposer le clavier pour produire une hauteur plus confortable pour le chanteur tout en jouant comme vous en avez l'habitude (vous actionnez toujours les mêmes touches).

Metronome Reverb/ Key Touch Maintenez ces deux boutons enfoncés et... C5 C6 C7 Appuyez

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et appuyez sur la touche correspondant à la tonique souhaitée.

Touches permettant de régler la transposition: C5\~B5 Le clavier est transposé.

Imaginons que vous vouliez entendre un Mi lorsque vous enfoncez la touche Do. Maintenez les boutons [Metro-nome] et [Reverb/Key Touch] enfoncés et actionnez la touche E5.

Ce paramètre retrouve sa valeur originale (0) à la mise hors tension.

Si vous jouez Do Mi Sol vous entendrez Mi Sol# Si

Pour annuler la transposition, maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et appuyez sur la touche C5 (transposition 0).

Superposer deux sons (Dual)

En utilisant deux sons simultanément sur tout le clavier, vous jouez en mode de “superposition” (Dual).

Tone Dual Metronome Reverb/ Key Touch A0 B0 C1

1. Pour sélectionner le son principal, maintenez le bouton [Tone] enfoncé et appuyez sur la touche correspondant au son voulu ((p. 63)).
2. Maintenez le bouton [Tone] enfoncé et appuyez sur le bouton [Metronome].

Un autre son (le son Dual) se superpose au son choisi à l'étape 1.

1. Pour quitter le mode de superposition, appuyez sur le bouton [Tone].

Changer le son superposé (Dual)

1. Maintenez les boutons [Tone] et [Metronome] enfoncés et appuyez sur la touche "A0", "B0" ou "C1".

Touche enfoncée	Son superposé
A0	Slow Strings
B0	Strings
C1	Choir

Le son superposé est changé.

■ Régler la balance en mode de superposition

Vous pouvez régler la balance de volume entre les deux sons superposés.

Tone Dual Metronome Reverb/ Key Touch Intenez ces deux bou- C# D# Appuyez

1. Maintenez les boutons [Tone] et [Metronome] enfoncés et appuyez sur la touche "C#" ou "D#".

La balance change.

Maintenez les boutons [Tone] et [Metronome] enfoncés et appuyez sur la touche “C#” pour diminuer le volume du son superposé.

Maintenez les boutons [Tone] et [Metronome] enfoncés et appuyez sur la touche "D#" pour augmenter le volume du son superposé.

Pour retrouver l'intensité de réverbération en vigueur lors de la mise sous tension, maintenez les boutons [Tone] et [Metronome] enfoncés et appuyez simultanément sur les touches "C#" et "D".

Vous pouvez changer la balance entre les sons superposés en appuyant sur n'importe quelle touche "C#" ou "D#".

Utilisation du métronome

■ Faire sonner le métronome

Le HP101e a un métronome interne.

1. Appuyez sur le bouton [Metronome] (son témoin s'allume).

Le métronome est activé.

A la mise sous tension, cette fonction est réglée pour ne battre que sur les temps faibles. Avec ce réglage, le bouton [Metronome] ne clignote qu'en vert.

Le témoin du bouton clignote en rouge et vert selon le type de mesure sélectionné. Le témoin clignote en rouge sur les temps forts et en vert sur les temps faibles.

Arrêter le métronome

1. Appuyez une fois de plus sur le bouton [Metro-nome] (son témoin s'éteint).

Le métronome s'arrête.

Tone Dual Metronome Reverb/ Key Touch Maintenez le bouton [Metronome] enfoncé et actionnez la touche voulue sur le clavier. Tap Tempo 0/4 2/4 3/4 4/4 6/4 C1 Mesure Tempo préprogrammé C2 C3 Touches permettant de régler le tempo du métronome. C4 C5 C6 Volume du métronome C7 C8 Error

■ Changer la mesure du métronome

1. Maintenez le bouton [Metronome] enfoncé et appuyez sur la touche "A0", "B0", "C1", "D1" ou "E1".

Touche enfoncée	Mesure
A0	Temps faibles uniquement (0/4)
B0	2/4
C1	3/4
D1	4/4
E1	4/6

■ Changer le tempo du métronome

Changer le tempo par unité

1. Maintenez le bouton [Metronome] enfoncé et appuyez sur la touche "C#" ou "D#".

Vous pouvez changer le tempo en appuyant sur n'importe quelle touche "C#" ou "D#".

Le tempo du métronome change.

Maintenez le bouton [Metronome] enfoncé et appuyez une fois sur la touche "C#" pour augmenter la vitesse du métronome d'une unité; continuez à appuyer pour augmenter davantage la vitesse.

Maintenez le bouton [Metronome] enfoncé et appuyez une fois sur la touche "D#" pour diminuer la vitesse du métronome d'une unité; continuez à appuyer pour diminuer davantage la vitesse.

Tone Dual Metronome Reverb/ Key Touch Maintenez ce bouton enfoncé et... Ralentit le tempo Accélère le tempo C# D# Appuyez

Choisissez d'abord le tempo de référence.

1. Maintenez le bouton [Metronome] enfoncé et appuyez sur les touches blanches comprises entre "C2" et "C3".

Le tempo du métronome change.

Touche enfoncée	C2	D2	E2	F2	G2	A2	B4	C3
Tempo	60	72	84	96	108	120	138	160

Réglage de la valeur de tempo

1. Maintenez le bouton [Metronome] enfoncé et appuyez sur les touches blanches comprises entre "C4" et "E5".

Vous pouvez régler le tempo sur la plage suivante: ♪=20\~250.

Touche enfoncée	C4	D4	E4	F4	G4	A4	B4	C5	D5	E5	F5
Tempo	1	2	3	4	5	6	7	8	9	0	Entrée

1. Maintenez le bouton [Metronome] enfoncé et appuyez sur la touche "F5".

Exemple: Réglage du tempo sur ♩ = 130

Maintenez le bouton [Metronome] enfoncé et appuyez sur la touche "C4 (1)", la touche "E4 (3)" et la touche "E5 (0)" dans cet ordre puis appuyez sur la touche "F5" pour régler le tempo.

Tap Tempo

Vous pouvez régler le tempo en fonction du rythme avec lequel vous appuyez sur une touche tout en maintenant le bouton [Metronome] enfoncé. Cette fonction s'appelle "Tap Tempo". Cette fonction vous permet de régler le tempo rapidement et facilement sans devoir entrer de valeur numérique.

1. Maintenez le bouton [Metronome] enfoncé et appuyez au moins deux fois sur la touche Bb0.

Le tempo est réglé en fonction de l'intervalle séparant chaque pression sur la touche.

■ Changer le volume du métronome

Vous pouvez régler le volume du métronome selon huit niveaux.

Maintenez le bouton [Metronome] enfoncé et appuyez sur une touche blanche comprise entre "C" et "C8".

Touche enfoncée	C7	D7	E7	F7	G7	A7	B7	C8
Volume	1	2	3	4	5	6	7	8

A la mise sous tension, ce paramètre est réglé sur "4".

Partager le clavier en deux sections pour jeu à 4 mains

Vous pouvez diviser le clavier en deux sections distinctes afin de permettre à deux personnes de jouer dans les mêmes registres.

C1 C2 C3 C4 C5 C6 C7 C8 C3 C4 C5 C6 C3 C4 C5 C6

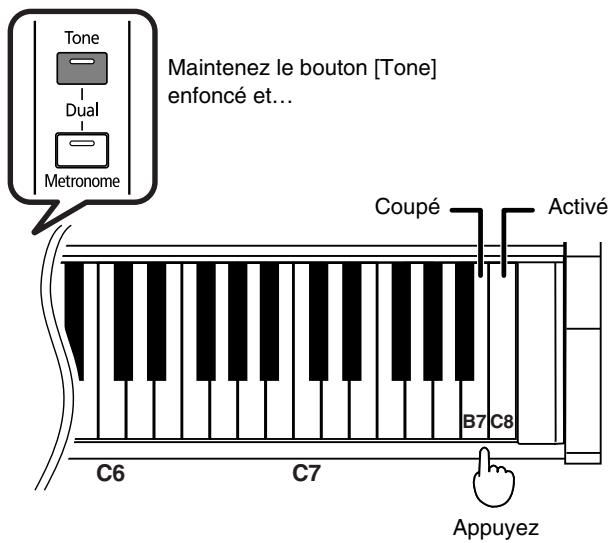

1. Maintenez le bouton [Tone] enfoncé et appuyez sur la touche "C8".

Tone Dual Metronome Maintenez le bouton [Tone] enfoncé et... Coupé Activé B7 C8 C6 C7 Appuyez

Le clavier est divisé en deux sections distinctes et la hauteur change.

La pédale de droite sert de pédale forte pour la section droite du clavier et la pédale de gauche sert de pédale forte pour la section gauche du clavier.

2. Pour quitter le mode de jeu à 4 mains, maintenez le bouton [Tone] enfoncé et appuyez sur la touche "B7".

Le réglage de résonance pour la pédale forte n'est pas disponible en mode de jeu à quatre mains.

Chapitre 3. Changer divers réglages

Changer le diapason

Lorsque vous jouez avec d'autres instruments, vous pouvez accorder la hauteur de référence (diapason) du HP101e en fonction d'un autre instrument. La hauteur de référence est généralement déterminée par le La central. Cet accord de tous les instruments en fonction d'une hauteur de référence est appelé "accord global".

Vous pouvez régler la hauteur de référence sur une plage allant de 415.3Hz à 466.2Hz. Lors de la mise sous tension, la hauteur de référence est réglée sur "440.0Hz".

Baisser/élever la hauteur de référence

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et actionnez la touche "C#1" pour baisser la hauteur de référence ou "D#1" pour la relever.

Tone Dual Metronome Reverb/ Key Touch Baisser la hau- teur Elever la hau- teur Maintenez ces deux boutons enfoncés et... C1 Appuyez

A chaque pression sur la touche "C#1", la hauteur baisse de 0.1Hz. Si vous maintenez la touche enfoncée, la hauteur augmente de façon continue.

A chaque pression sur la touche "D#1", la hauteur augmente de 0.1Hz. Si vous maintenez la touche enfoncée, la hauteur augmente de façon continue.

■ Régler la hauteur de référence sur 440.0Hz

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et appuyez sur la touche "C1".

Tone Dual Metronome Reverb/ Key Touch Maintenez ces deux boutons enfoncés et C1 Appuyez

La hauteur de référence est réglée sur 440.0Hz. Il s'agit du réglage le plus fréquemment utilisé. La touche "A4" (La central) produit un son d'une fréquence de 440.0Hz.

■ Régler la hauteur de référence sur 442.0Hz

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et appuyez sur la touche "D1".

Tone Dual Metronome Reverb/ Key Touch Maintenez ces deux boutons enfoncés et D1 Appuyez

La hauteur de référence est réglée sur 442.0Hz. Ce réglage est souvent utilisé pour des pianos à queue. La touche "A4" (La central) produit un son d'une fréquence de 442.0Hz.

Vous pouvez vérifier la hauteur de la note “A4” en maintenant les boutons [Metronome] et [Reverb/Key Touch] enfoncés et en appuyant sur la touche “A0, Bb0” ou “B0”.

Tone Dual Metronome Reverb/ Key Touch B:0 A0 B0 Maintenez ces deux bou- tons enfoncés et... Appuyez

Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et actionnez la touche correspondante. C1 C2 C3 C4 C5 C6 C7 C8 Tone Dual Metronome Reverb/ Key Touch Gamme Tonique

Changer la gamme

Vous pouvez jouer des morceaux classiques (baroques, par exemple) avec des gammes anciennes.

Actuellement, les compositions sont généralement écrites et jouées avec le tempérament égal. L'histoire de la musique a toutefois connu de nombreuses gammes différentes. Ces réglages de gamme vous permettent donc de retrouver des sonorités d'accords telles que le compositeur les avait imaginées.

A la mise sous tension, le tempérament égal est en vigueur.

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et appuyez sur la touche adéquate ("F3\~B3").

Vous avez le choix parmi les sept gammes décrites ci-dessous.

Touche	Gamme	Description
F3	Tempéra-ment égal	Cette gamme divise l'octave en 12 unités égales. Chaque intervalle produit une légère dissonance de même ampleur.
F#3	Pythagori-cienne	Gamme conçue par Pythagore afin d'élimi-ner la dissonance des quartes et des quintes. La dissonance est produite par des accords basés sur des tierces mais les mélodies sont euphoniques.
G3	Juste majeure	Cette gamme élimine les ambiguïtés dans les quintes et les tierces. Elle n'est pas indi-quée pour jouer des mélodies et ne peut pas être transposée mais elle peut générer de superbes sonorités.
G#3	Juste mineure	Les gammes justes se distinguent par la tonalité majeure et mineure. Cette gamme produit le même effet que la gamme juste majeure mais permet de jouer en mineur.
A3	Moyenne	Cette gamme fait quelques compromis au niveau de l'intonation juste, ce qui permet la transposition vers d'autres tonalités.

Touche	Gamme	Description
Bb3	Werckmeister	Combinaison des gammes moyenne et pythagoricienne. Elle peut être utilisée avec toutes les tonalités (première technique, III).
B3	Kirn-berger	Résulte des améliorations apportées à la gamme moyenne et aux gammes justes; elle tolère la transposition. Elle peut être utilisée avec toutes les tonalités (III).

■ Réglage de la tonique

Lorsque vous jouez avec une autre gamme que le tempérament égal, il faut spécifier la tonique en fonction du morceau (c.-à-d. la note correspondant à Do pour une tonalité majeure ou à La pour une tonalité mineure). Si vous optez pour le tempérament égal, il n'est pas nécessaire de choisir une tonique.

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et appuyez sur la touche correspondant à la note voulue pour la tonique ("C4\~B4").

* Lorsque vous jouez avec d'autres instruments, sachez que, selon la tonalité, il peut y avoir un certain décalage de hauteur. Mettez donc le HP101e au diapason des autres instruments.

Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et actionnez la touche correspondante. Tone Dual Metronome Reverb/ Key Touch C1 C2 C3 C5 C6 C7 C8 Résonance sympathique Accord étiré

Changer la résonance de la pédale forte

Sur un piano acoustique, vous pouvez enfoncer la pédale forte pour permettre aux cordes adjacentes de résonner avec les notes que vous jouez afin d'enrichir le son et de lui conférer plus de réverbération. La pédale forte du HP101e simule cette résonance (sympathique) lorsqu'elle est enfoncée.

Vous disposez de huit niveaux d'intensité pour la résonance.

A la mise sous tension, ce paramètre est réglé sur "5".

* Cet effet ne fonctionne qu'avec les sons de piano. Il est impossible de l'appliquer à d'autres sons.

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et appuyez sur la touche adéquate ("C2\~G2").

Des valeurs plus élevées augmentent l'intensité de l'effet.

Touche	C2	C#2	D2	El2	E2	F2	F#2	G2
Intensité de l'effet	1	2	3	4	5	6	7	8

Réglage de la courbe d'accord (Stretch Tuning)

Un piano est généralement accordé avec des graves plus bas et des aigus plus hauts que le tempérament égal. Cette méthode d'accord pour piano est appelée "Stretch Tuning".

* Cet effet ne fonctionne qu'avec les sons de piano.

A la mise sous tension, l'accord étiré est en vigueur.

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et actionnez la touche "B#7" pour activer la fonction (Local ON) ou la touche "A7" pour la couper (Local OFF).

Metronome Reverb/ Key Touch Maintenez ces deux boutons enfoncés et... Coupé Activé B7 A7 C6 C7 C8 Appuyez

Touche	Réglage	Descriptions
A7	Coupé	Il s’agit de la courbe d’accord standard. Cette courbe est idéale pour le jeu avec superposition de sons (p. 65) ou pour jouer avec d’autres instruments.
B♭7	Activé	Cette courbe étire légèrement le grave et l’aigu. Il est recommandé pour des solos de piano, par exemple. Ce réglage est en vigueur à la mise sous tension.

Mode Piano uniquement

Le mode Piano uniquement bloque le HP101e dans un état qui n'autorise que le jeu de piano; tous les boutons sont désactivés. Cette fonction est souvent utile, notamment lorsque des enfants utilisent le piano: ils risquent d'actionner certains boutons par inadvertance et de changer ainsi de précieux réglages.

Vous n'avez accès qu'au son de piano.

1. Diminuez le volume au minimum et actionnez l'interrupteur [Power On] pour couper l'alimentation.
2. Maintenez le bouton [Tone] enfoncé et appuyez sur le commutateur [Power On] pour remettre l'instrument sous tension.

Power On HP101e Volume Demo Tone Maintenez le bouton [Tone] enfoncé et appuyez sur le commutateur [Power On]. C1

Tous les boutons sont désactivés.

Réglez le volume.

Lorsque vous jouez sur le clavier, vous n'entendez que le son du piano à queue.

Pour couper le mode Piano uniquement, réglez le volume au minimum et remettez l'instrument sous tension.

Utiliser la fonction V-LINK

Vous pouvez brancher le HP101e à un appareil de traitement d'image compatible V-LINK afin de piloter les images à partir du HP101e.

V-LINK

V-LINK ( V-LINK™ ) est une fonction qui permet d'exploiter simultanément de la musique et des images. En branchant deux appareils compatibles V-LINK (ou plus) via MIDI, vous bénéficiez d'une vaste palette d'effets visuels liés aux éléments d'expression du jeu musical.

* V-LINK (V-LINK™) est une marque commerciale de Roland Corporation.

V-LINK: mode d'emploi

A la mise sous tension, la fonction V-LINK est coupée.

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et actionnez la touche "G#7" pour activer la fonction (Local ON) ou la touche "G7" pour la couper (Local OFF).

Metronome Reverb/ Key Touch Maintenez ces deux boutons enfoncés et... V-LINK coupé V-LINK activé G7 G7 C6 C7 C8 Appuyez

Touche	Réglage	Descriptions
G7	Coupé	La fonction V-LINK est coupée.
G#7	Activé	La fonction V-LINK est activée. Vous pouvez contrôler les images en vous servant des douze touches situées à l'extrémité gauche du clavier.

* Lorsque la fonction V-LINK est active, les douze touches de l'extrémité gauche du clavier ne produisent aucun son lorsque vous les actionnez.

Tous les témoins des boutons s'allument quand la fonction V-LINK est activée.

Chapitre 4. Connexion d'appareils externes

Connexion à du matériel audio

En branchant le HP101e à du matériel audio, vous pouvez écouter le son du piano avec une installation audio ou enregistrer votre jeu sur cassette ou tout autre support. Pour effectuer ces connexions, utilisez un câble audio doté d'une fiche standard (vendu séparément).

Exemples de connexion

* Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.

Amplification du signal du HP101e par des enceintes externes ou enregistrement de votre jeu sur un enregistreur

○ Procédez comme suit pour la mise sous tension.

1. Mettez le HP101e sous tension.
2. Mettez le matériel audio branché sous tension.
3. Réglez le volume de chaque appareil.

Vous pouvez régler le volume d'un module branché avec le HP101e.

Enregistrement de votre jeu sur le HP101e avec un enregistreur

1. Lancez l'enregistrement sur l'appareil externe.
2. Jouez sur le HP101e.
3. Quand vous avez terminé, arrêtez l'enregistrement sur l'appareil externe.

Ecouter le signal d'un appareil audio avec les haut-parleurs du HP101e

○ Procédez comme suit pour la mise sous tension.

1. Mettez le matériel audio branché sous tension.
2. Mettez le HP101e sous tension.
3. Réglez le volume de chaque appareil.

* Il est impossible de régler le niveau du signal d'entrée sur le HP101e.

Mise hors tension

1. Réglez le volume du HP101e et des appareils branchés au minimum.
2. Mettez le HP101e hors tension.
3. Mettez le matériel externe hors tension.

Connexion à un ordinateur

Utilisez un câble d'interface USB MIDI (disponible en option) pour brancher le HP101e à l'ordinateur. Vous pouvez brancher le HP101e à un ordinateur sur lequel vous avez installé Visual MT de Roland ou un autre logiciel séquenceur et reproduire une exécution enregistrée avec le logiciel en vous servant des sons du HP101e.

Exemples de connexion

* Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.
* Pour pouvoir établir une connexion avec l'ordinateur, installez au préalable un pilote MIDI. Pour en savoir plus, voyez le mode d'emploi de votre interface MIDI.

Utilisez un câble d'interface USB MIDI pour relier le connecteur USB de l'ordinateur aux prises MIDI du HP101e.

Connexion d'appareils MIDI

En branchant un appareil MIDI, vous pouvez échanger des données de jeu et piloter un appareil avec l'autre. Vous pouvez, par exemple, produire des sons ou changer de son sur l'autre instrument.

■ Qu'est-ce que MIDI?

MIDI (Musical Instruments Digital Interface= interface numérique pour instruments de musique) est une norme mondiale destinée à l'échange de données musicales entre instruments numériques et ordinateurs.

Le HP101e est pourvu de connecteurs MIDI qui permettent d'échanger des données de jeu avec des appareils ou instruments externes. Grâce à ces connecteurs, les possibilités de votre HP101e sont considérablement élargies.

* Une publication distincte, "MIDI Implementation", est également disponible. Elle détaille de façon très complète l'équipement MIDI disponible sur cet appareil. Si vous souhaitez vous procurer cette publication (pour effectuer de la programmation au niveau de l'octet, par exemple), veuillez contacter le SAV Roland le plus proche ou un revendeur Roland agréé.

Exemples de connexion

* Pour éviter tout dysfonctionnement et pour ne pas endommager les enceintes ou les autres périphériques, diminuez le volume et coupez l'alimentation de tous les appareils avant d'effectuer les connexions.

Piloter le HP101e à partir d'un séquenceur MIDI/Enregistrer des données de jeu du HP101e sur un séquenceur MIDI

* Optez pour le réglage "Local Off" si vous avez branché le HP101e à un séquenceur MIDI. Voyez "Activer/couper la fonction Local (On/Off)" (p. 74). Réglez aussi le séquenceur MIDI en mode MIDI Thru (les messages reçus via la prise MIDI IN sont retransmis tels quels via MIDI OUT). Pour en savoir plus, voyez le mode d'emploi du séquenceur MIDI.

Jouer sur le HP101e avec les sons d'un générateur de sons MIDI

■ Réglage du canal de transmission MIDI

La norme MIDI utilise 16 canaux, numérotés de 1\~16. La connexion d'un câble ne suffit pas pour établir la communication. Les appareils connectés doivent en effet utiliser les mêmes canaux MIDI. Faute de quoi, aucun son n'est produit ni sélectionné.

* Le HP101e reçoit tous les canaux 1\~16.

A la mise sous tension du HP101e, le canal "1" est sélectionné.

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et appuyez sur la touche adéquate ("C6\~E#7").

Le canal de transmission MIDI dont le numéro correspond à la touche actionnée est sélectionné.

Metronome Reverb/ Key Touch Maintenez ces deux boutons enfoncés et... 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 C6 C7 C8 Appuyez

■ Activer/couper la fonction Local (On/Off)

Quand vous branchez un séquenceur MIDI, désactivez le paramètre Local Control (Off).

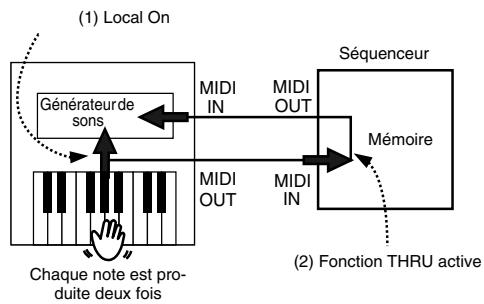

Comme vous pouvez le voir sur l'illustration, les données générées par votre jeu sur le clavier sont envoyées au générateur de sons interne par deux voies: (1) et (2). Vous entendez donc des sons intermittents ou qui se chevauchent. Pour éviter ce problème, choisissez le réglage "Local Off" pour couper le chemin (1) entre le clavier et le générateur de sons de l'instrument.


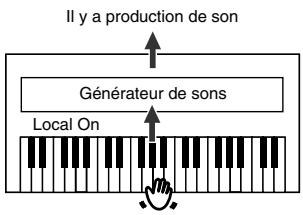

Local actif: Le clavier et le générateur de sons interne sont reliés.

Il y a production de son Générateur de sons Local On

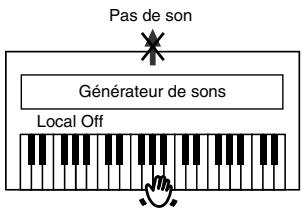

Local coupé: Le clavier et le générateur de sons interne sont désolidarisés. Le piano ne produit aucun son lorsque vous jouez sur le clavier.

Pas de son Générateur de sons Local Off

* Si le piano est branché à un séquenceur de la série Roland MT, il n'est pas nécessaire de choisir Local Off. A la mise sous tension, le MT transmet en effet un message Local Off (désactivant cette fonction). Si vous mettez votre système sous tension dans l'ordre HP101e→MT, le réglage "Local Off" est automatiquement sélectionné.
Local On est le réglage en vigueur à la mise sous tension.

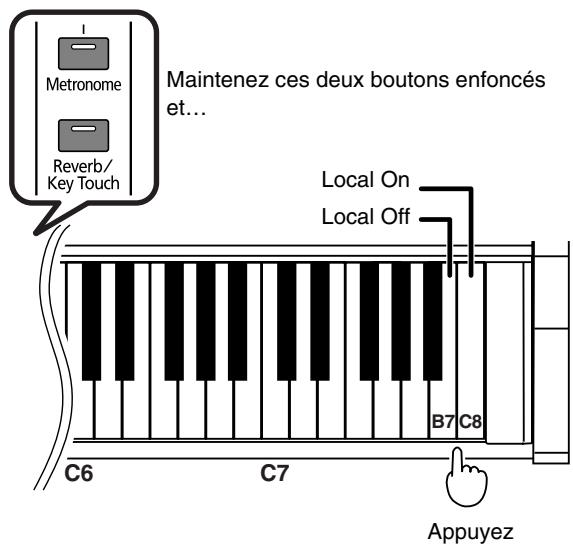

1. Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et actionnez la touche "C8" pour activer la fonction (Local ON) ou la touche "B7" pour la couper (Local OFF).

Metronome Reverb/ Key Touch Maintenez ces deux boutons enfoncés et... Local On Local Off B7 C8 C6 C7 Appuyez

Liste des sons (Tones)

Sélectionnent le son superposé C1 C2 C3 C4 C5 C6 C7 C8 Son du bouton [Tone] Son superposé (p. 65) Son du bouton [Tone] enfoncé et actionnez la touche voulue sur le clavier. Son superposé: Maintenez les boutons [Tone] et [Metronome] enfoncés et actionnez la touche correspondante.

Maintenez le bouton [Tone] enfoncé et actionnez la touche voulue sur le clavier.

Touche enfoncée	Numéro du son	Son
A0	1	Grand Piano
B0	2	Mellow Piano
C1	3	Electric Piano1
D1	4	Electric Piano2
E1	5	Vibraphone
F1	6	Harpsichord
G1	7	Coupled Harpsichord
A1	8	Church Organ 1
B1	9	Organ Flute
C2	10	Rotary Organ
D2	11	Church Organ 2
E2	12	Slow Strings
F2	13	Strings
G2	14	Choir

Son superposé

Maintenez les boutons [Tone] et [Metronome] enfoncés et actionnez la touche correspondante.

Touche enfoncée	Son
A0	Slow Strings
B0	Strings
C1	Choir

Résumé des opérations

Réglages du métronome

Tone Dual Metronome Reverb/ Key Touch Maintenez le bouton [Metronome] enfoncé et actionnez la touche voulue sur le clavier. Tap Tempo (p. 66) 0 2 3 4 6 C1 C2 C3 C4 C5 C6 C7 C8 Mesure (p. 66) Tempo (p. 66) (tempo de référence) Tempo (p. 66) (valeur de tempo) Volume du métronome (p. 67)

Autres réglages

Maintenez les boutons [Metronome] et [Reverb/Key Touch] enfoncés et actionnez la touche correspondante. Tone Dual Metronome Reverb/ Key Touch C1 C2 C3 C4 C5 C6 C7 C8 Accord global (p. 68) Résonance sympathique (p. 70) Gamme/Tonique (p. 69) Transposition (p. 64) Réglage du canal MIDI(p. 73) V-LINK (p. 71) Accord étriré (p. 70) Local On/Off (p. 74)

Dépannage

Si vous rencontrez un problème, commencez par lire ce qui suit.

Impossible de mettre le piano sous tension

Le cordon d'alimentation est-il correctement branché (p. 59)?

Les boutons ne fonctionnent pas.

Etes-vous en mode Piano uniquement (p. 71)?

Eteignez le piano puis rallumez-le.

Pas de son

Le volume du HP101e est-il au minimum (p. 60)?

Avez-vous branché un casque (p. 60)?

Avez-vous laissé une fiche dans la prise Phones?

Si vous branchez un casque ou d'autres fiches dans la prise pour casque, vous coupez les haut-parleurs.

La fonction Local est-elle sur "OFF"?

Avec Local Off, vous n'entendez aucun son lorsque vous jouez sur le clavier. Réglez Local sur "On" (p. 74).

La fonction V-LINK est-elle activée?

Lorsque la fonction V-LINK est active, les douze touches de l'extrémité gauche du clavier ne produisent aucun son lorsque vous les actionnez (p. 71).

Pas de son (quand un instrument MIDI est branché)

Tous les appareils sont-ils sous tension?

Les connexions MIDI sont-elles correctes?

Le canal MIDI correspond-il à celui de l'appareil externe (p. 73)?

Les sons résonnent deux fois lorsque vous jouez sur le clavier Le HP101e est-il en mode de superposition (p. 65)?

Si le HP101e est branché à un séquenceur externe, réglez-le sur Local Off (p. 74).

Alternativement, réglez la fonction MIDI Thru du séquenceur externe sur OFF.

Le son ne change pas

Etes-vous en mode Piano uniquement (p. 71)?

Eteignez le piano puis rallumez-le.

Certaines notes sont inaudibles

Vous avez dépassé le nombre limite de notes que le HP101e peut jouer simultanément (64).

Un usage fréquent de la pédale forte lorsque vous accompagnez un morceau peut entraîner la production de trop de notes et certaines sont alors inaudibles.

Le clavier ou le morceau sonne faux

Avez-vous transposé le clavier (p. 64)?

Les réglages de gamme et d'accord étiré sont-ils corrects (p. 69)?

L'accord global est-il correct (p. 68)?

Une pédale n'a aucun effet ou ne cesse plus de faire de l'effet

La pédale est-elle correctement branchée?

Assurez-vous que le câble de pédalier est bien branché à la prise Pedal située sous l'instrument à l'arrière (p. 59).

Le pédalier vibre

Réglez le dispositif sous le pédalier pour qu'il repose fermement contre le sol (p. 61).

Dans l'aigu, le son change brutalement après une certaine note.

Sur un piano acoustique, les notes de l'octave et demi supérieure résonnent jusqu'à leur chute naturelle, indépendamment de la pédale forte. Il y a aussi une différence de timbre. Les pianos Roland reproduisent fidèlement ces caractéristiques d'un piano acoustique. Sur le HP101e, la plage de notes qui n'est pas affectée par la pédale forte change en fonction du réglage de transposition.

Un bruit aigu est produit

Lors de l'écoute avec le casque:

Certains sons de piano particulièrement flamboyants et effervescents peuvent avoir des aigus impressionnants et allant jusqu'à

émuler une réverbération métallique. Ce phénomène est encore exacerbé si vous y ajoutez une forte réverb; pour adoucir le son, réduisez la réverbération appliqué au son.

Lors de l'écoute avec les haut-parleurs:

Il faut chercher la cause ailleurs (une résonance engendrée par le HP101e, par exemple). Veuillez alors consulter votre revendeur Roland ou le SAV Roland le plus proche.

Le grave est étrange ou produit une résonance avec vibration

Lors de l'écoute avec les haut-parleurs:

Quand vous jouez à volume élevé, cela peut faire résonner des instruments à proximité du HP101e.

Cette résonance peut aussi se produire quand des lampes fluorescentes, des portes vitrées, etc. se mettent à vibrer. Ce phénomène est particulièrement perceptible avec des basses fréquences produites à volume élevé. Pour éviter une telle résonance, procédez comme suit.

- Placez les enceintes à une distance minimum de 10\~15cm des murs et d'autres surfaces.

- Réduisez le volume.

- Augmentez la distance entre les enceintes et les objets qui entrent en résonance.

Lors de l'écoute avec le casque:

Il faut chercher la cause ailleurs. Veuillez alors consulter votre revendeur Roland ou le SAV Roland le plus proche.

Le niveau du signal arrivant à l'entrée est trop faible

Utilisez-vous un câble contenant une résistance?

Servez-vous d'un câble qui ne contient pas de résistance.

Fiche technique

Clavier
Clavier	88 touches (mécanisme progressif à marteaux compact)
Dynamique	Dynamique: Pour toucher léger, moyen, lourd; dynamique fixe
Modes d’utilisation du clavier	Clavier entier, superposition de sons (avec réglage de balance)
Générateur de sons
Polyphonie maximum	64 voix
Sons	14 sons
Gamme	7 types, tonique au choix
Accord étiré	2 types
Diapason	415.3Hz~466.2Hz (réglable par pas de 0.1Hz)
Transposition	Transposition du clavier (6~+5 demi-tons)
Effets	Reverb (8 niveaux), Chorus (pour E.Piano uniquement), résonance sympathique (8 niveaux)
Métronome
Mesure	0/4, 2/4, 3/4, 4/4, 6/4
Volume	8 niveaux
Tempo	Noire= 20~250
Morceaux préprogrammés	65 morceaux
Divers
Puissance de sortie nominale	20Wx2
Haut-parleurs	12cmx2
Ecran	Diode de métronome
Commandes	Volume
Pédales	Forte, douce, sostenuto
Autres fonctions	Mode Piano uniquement, Jeu à 4 mains
Prises	Sorties (L/Mono, R), entrées (L/Mono, R), prises pour casque x 2 (stéréo), prises MIDI (IN, OUT)
Alimentation	AC230V
Consommation	48W
Dimensions (pied compris)	1.388 (L) x 397 (P) x 810 (H) mm
	1.388(L) x 397(P) x 1.000(H) mm (pupitre compris)
Poids (pied compris)	42kg/93 lbs
Accessoires	Mode d’emploi, cordon d’alimentation, crochet pour casque

* En vue d'améliorer le produit, les caractéristiques techniques et/ou l'aspect de ce produit peuvent être modifiés sans avis préalable.

HP101e Roland Digital Piano

Manuale dell'utente

Cet appareil numérique de la classe B respecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
