HP-101E - Piano digital ROLAND - Manual de uso y guía de instrucciones gratis

Tipo de producto	Piano digital
Características técnicas principales	88 teclas, tecnología de martillo, polifonía de 128 notas
Alimentación eléctrica	Adaptador de corriente incluido, bajo consumo de energía
Dimensiones aproximadas	1350 mm x 400 mm x 300 mm
Peso	30 kg
Compatibilidades	Compatible con MIDI, USB y aplicaciones musicales
Tipo de batería	No aplicable (funciona con corriente)
Tensión	AC 100-240V
Potencia	20W
Funciones principales	Reverberación, chorus, grabación y reproducción MIDI
Mantenimiento y limpieza	Limpieza con un paño suave, evitar productos químicos
Piezas de repuesto y reparabilidad	Disponibilidad de piezas de repuesto a través del servicio postventa
Seguridad	Usar sobre una superficie estable, evitar la humedad y el calor excesivo
Información general útil	Garantía de 2 años, soporte técnico disponible

Preguntas frecuentes - HP-101E ROLAND

¿Cómo encender el ROLAND HP-101E?

Para encender el ROLAND HP-101E, presione el botón de encendido ubicado en el panel frontal del dispositivo.

¿Qué hacer si no sale sonido?

Verifique que el volumen no esté configurado en cero y que el modo silencioso no esté activado. Asegúrese también de que los cables de audio estén correctamente conectados.

¿Cómo ajustar el volumen?

El volumen se puede ajustar utilizando el botón de volumen ubicado en el panel de control. Gírelo en el sentido de las agujas del reloj para aumentar el volumen y en sentido contrario para disminuirlo.

¿Cómo cambiar el sonido del piano?

Utilice el selector de sonido para elegir entre los diferentes sonidos disponibles. Presione el botón correspondiente al sonido que desea utilizar.

¿Qué hacer si las teclas no responden?

Asegúrese de que el dispositivo esté encendido y que las teclas no estén bloqueadas. Si el problema persiste, intente restablecer el dispositivo a los ajustes de fábrica.

¿Cómo conectar el piano a una computadora?

Utilice un cable USB para conectar el ROLAND HP-101E a su computadora. Asegúrese de instalar los controladores necesarios si es requerido.

¿Cómo limpiar el piano?

Utilice un paño suave y seco para limpiar la superficie del piano. Evite usar productos químicos agresivos que puedan dañar el acabado.

¿Cuál es la vida útil de las teclas?

Las teclas del ROLAND HP-101E están diseñadas para resistir años de uso. Sin embargo, el desgaste puede variar según la frecuencia de juego.

¿Cómo actualizar el software del piano?

Visite el sitio web de ROLAND para descargar la última versión del software. Siga las instrucciones proporcionadas para realizar la actualización.

¿Dónde encontrar el manual de usuario?

El manual de usuario se puede descargar en el sitio web de ROLAND en la sección de soporte o documentación.

MANUAL DE USUARIO HP-101E ROLAND

Manual del Usuario (p. 105)

Gracias y enhorabuena por adquirir el Piano Digital HP101e de Roland.

Características principales

Sonidos de piano con una resonancia rica y una expresividad de gama amplí-sima

El generador de sonido de piano con muestreo estéreo reproduce de manera realista incluso el sonido de los martillos golpeando las cuerdas, generando los tonos de un piano de cola para conciertos de alta calidad. La polifonía máxima de 64 notas garantiza que podrá utilizar el pedal libremente sin que se agoten las notas.

El teclado y los tres pedales reproducen fielmente la sensación de un auténtico piano de cola

Este instrumento presenta un teclado de acción martillo progresiva compacto, que duplica el tacto de un piano de cola, con un tacto más duro en el registro más bajo, y un tacto más suave en el registro superior.

Los tres pedales están diseñados para una respuesta agradable al tacto y permiten expresar los sutiles matices de la interpretación.

Diseño lujoso de madera clara

Gracias a un diseño compacto, con un mueble elegante de madera clara, este instrumento refinado ocupa muy poco espacio.

Además de una tapa deslizante para el teclado, el HP101e también incorpora un gancho muy útil donde puede colgar sus auriculares si no los utiliza.

Antes de utilizar este equipo, lea con atención las secciones tituladas: "Utilizar el equipo de forma segura" (p. 106) y "Notas importantes" (p. 108). Estas secciones le proporcionan información importante acerca del correcto uso y funcionamiento del equipo. Además, para familiarizarse con todas las funciones que ofrece este nuevo equipo, lea con atención y por completo el Manual del Usuario. Guarde este manual y téngalo a mano para futuras consultas.

UTILIZAR LA UNIDAD DE MANERA SEGURA

INSTRUCCIONES PARA EVITAR EL RIESGO DE FUEGO, DESCARGAS ELÉCTRICAS Y LESIONES EN LAS PERSONAS

Los avisos de ⚠️ ATENCIÓN y ⚠️ PRECAUCIÓN

	Se utiliza para instrucciones que alertan al usuario del peligro de muerte o de lesiones personales graves en caso de no utilizar la unidad de manera correcta.
	Se utiliza para instrucciones que alertan al usuario del peligro de lesiones o daños materiales en caso de no utilizar la unidad de manera correcta.* Los daños materiales se refieren a los daños u otros efectos adversos provocados con relación a la casa y a todo su mobiliario, así como a los animales domésticos.

Los símbolos

	El símbolo △alerta al usuario de instrucciones o advertencias importantes. El significado específico del símbolo está determinado por el dibujo contenido dentro del triángulo. En el caso del símbolo de la izquierda, éste se utiliza para avisos, advertencias y alertas de peligro general.
	El símbolo ⚙Alerta al usuario de acciones que no deben realizarse (están prohibidas). El significado específico del símbolo está determinado por el dibujo contenido dentro del círculo. En el caso del símbolo de la izquierda, éste significa que la unidad no debe desmontarse.
	El símbolo ●alerta al usuario de acciones que deben realizarse. El significado específico del símbolo está determinado por el dibujo contenido dentro del círculo. En el caso del símbolo de la izquierda, éste significa que el cable de alimentación debe desconectarse de la toma de corriente.

TENGA SIEMPRE EN CUENTA LO SIGUIENTE

!ATENCIÓN

- Antes de utilizar este equipo, lea las siguientes instrucciones y el Manual del usuario.

- No abra ni realice modificaciones internas en el equipo.

- No intente reparar el equipo ni reemplazar sus elementos internos (excepto donde el manual lo indique específicamente). Para cualquier reparación, contacte con el establecimiento donde adquirió el equipo, el Centro de Servicio Roland más cercano, o un distribuidor Roland autorizado, que aparecen listados en la página "Information".

- Nunca utilice ni guarde el equipo en lugares:

- Sujetos a temperaturas extremas (por ejemplo, a la luz directa del sol dentro de un vehículo cerrado, cerca de calefactores o encima de aparatos generadores de calor); o

• Mojados (por ejemplo, baños, servicios, suelos mojados); o
• Húmedos; o
• Expuestos a la lluvia; o
• Con polvo; o
• Sujetos a altos niveles de vibración.

- Coloque siempre el equipo en posición horizontal y sobre una superficie estable. No lo coloque nunca sobre soportes que puedan tambalearse ni sobre superficies inclinadas.

- El equipo se debería conectar a una fuente de alimentación del tipo descrito en las instrucciones de funcionamiento o tal como se indica en la parte posterior del equipo.

- Utilice sólo el cable de alimentación incluido. Además, el cable de alimentación incluido no debería utilizarse en otros dispositivos.

!ATENCIÓN

- No doble ni retuerza excesivamente el cable de alimentación, ni coloque objetos pesados encima de él. Podría dañar el cable y causar desperfectos y corto circuitos. ¡Un cable dañado puede provocar incendios y descargas eléctricas!

- Este equipo, solo o combinado con un amplificador y auriculares o altavoces, puede producir niveles de sonido capaces de provocar una pérdida de audición permanente. No utilice el equipo durante períodos de tiempo prolongados a altos niveles de volumen, ni tampoco a niveles que resulten incómodos. Si experimenta cualquier pérdida de audición u oye zumbidos en los oídos, deje de utilizar el equipo inmediatamente y consulte con un médico especialista.

- No permita que penetren objetos (por ejemplo, material inflamable, monedas, alfileres), ni líquidos de ningún tipo (agua, refrescos, etc.) en el interior del equipo.

- Desactive el equipo inmediatamente, extraiga el cable de la toma de corriente, y solicite asistencia al establecimiento donde adquirió el equipo, al Centro de Servicio Roland más cercano, o a un distribuidor Roland autorizado, que aparecen listados en la página “Information” cuando:

• El cable de alimentación, o el conector hayan sido dañados; o
• Aparezcan humos u olores inusuales; o
• Haya penetrado algún objeto o algún líquido dentro del equipo; o
• El equipo haya sido expuesto a la lluvia (o se haya mojado de otra forma); o
• El equipo no funcione con normalidad o perciba cambios en su funcionamiento.

!ATENCIÓN

- En hogares con niños pequeños, un adulto deberá supervisar siempre la utilización del equipo hasta que el niño sea capaz de seguir todas las normas básicas para un uso seguro.

- Evite que el equipo sufra golpes fuertes. (¡No lo deje caer!)

- No conecte el equipo a una toma de corriente donde haya conectados un número excesivo de dispositivos. Tenga un cuidado especial cuando utilice cables de extensión; el consumo total de todos los dispositivos conectados a la toma de corriente de la extensión no debe sobrepasar la capacidad (vatios/amperios) de la misma. Una carga excesiva puede provocar un sobrecalentamiento del aislamiento del cable, el cual incluso puede llegar a fundirse.

- Antes de utilizar el equipo en un país extranjero, consulte con la tienda donde adquirió el equipo, con el Centro de Servicio Roland más cercano, o con un distribuidor Roland autorizado, que aparecen listados en la página "Information".

- No coloque sobre el equipo ningún objeto que contenga agua (por ejemplo, un jarro con flores). Evite también el uso de insecticidas, perfumes, alcohol, laca de uñas, spray, etc., cerca del equipo. Limpie rápidamente cualquier líquido que se vierta sobre el equipo utilizando un paño seco y suave.

!ATENCIÓN

- El equipo debe situarse de forma que su posición no impida su correcta ventilación.

- Cuando conecte o desconecte el cable de alimentación de la toma de corriente o del equipo, tire siempre del conector.

- De vez en cuando, debería desconectar el conector de alimentación y limpiarlo utilizando un paño seco para eliminar el polvo y otras acumulaciones de las clavijas. Si no va a utilizar el equipo durante un largo periodo de tiempo, desconecte el cable de alimentación de la toma de corriente. Si se acumula suciedad entre el conector y la toma de corriente se puede debilitar el aislamiento y provocar un incendio.

- No deje que los cables se enreden. Además, todos los cables deben colocarse fuera del alcance de los niños.

- No se encarame nunca sobre el equipo, ni deposite objetos pesados sobre el mismo.

ATENCIÓN

- No manipule nunca el cable de alimentación ni los conectores con las manos mojadas al conectarlos o desconectarlos de la toma de corriente o del equipo.

- Si necesita mover el instrumento, tenga en cuenta las siguientes precauciones. Son necesarias al menos dos personas para levantar y mover el

equipo de una forma segura. Debe manejarse cuidadosamente, manteniéndolo siempre horizontal. Asegúrese de sujetarlo firmemente, para evitar lesiones o dañar el instrumento.

• Compruebe que los enganches que fijan el equipo al soporte no se hayan aflojado. Si percibe que se han aflojado, fíjelos de nuevo.
• Desconecte el cable de alimentación.
• Desconecte todos los cables de equipos externos.
  • Levante los ajustes del soporte (p. 113).
• Cierre la tapa.
• Retire el atril.

- Antes de limpiar el equipo, desactivévelo y desconecte el cable de alimentación de la toma de corriente (p. 111).

- Si hay posibilidad de que caigan rayos en su zona, desconecte el cable de alimentación de la toma de corriente.

- Tenga cuidado al abrir/cerrar la tapa para no pillarse los dedos (p. 111). Se recomienda la supervisión de un adulto cuando utilicen el equipo niños pequeños.

- Conserve los tornillos de montaje del atril, los tornillos del soporte y la palomilla en un lugar seguro fuera del alcance de los niños, para que no puedan tragárselos por accidente.

Notas importantes

Además de los puntos que aparecen en las secciones IMPORTANT SAFETY INSTRUCTIONS y “Utilizar el equipo de forma segura” (p. 106), lea y tenga en cuenta lo siguiente:

Alimentación

• No conecte este equipo a la misma toma de corriente que esté utilizando un dispositivo eléctrico controlado por un inversor (como por ejemplo, una nevera, una lavadora, un microondas o un aparato de aire acondicionado), o que contenga un motor. Según la forma en que se utiliza el dispositivo eléctrico, las interferencias de la fuente de alimentación pueden dañar el equipo o producir interferencias audibles. Si no resulta práctico utilizar una toma de corriente distinta, conecte un filtro para las interferencias de la fuente de alimentación entre este equipo y la toma de corriente.
• Antes de conectar este equipo a otros dispositivos, desactive la alimentación de todas las unidades. De esta forma evitará funcionamientos incorrectos y/o daños en los altavoces u otros dispositivos.
• Aunque la LCD y los LEDs estén apagados cuando el conmutador de alimentación POWER esté en la posición de apagado, no significa que la unidad esté completamente desconectada de la fuente de alimentación. Si tiene que desactivar por completo la alimentación, desconecte primero el conmutador de alimentación POWER, luego desconecte el cable de alimentación de la toma de corriente. Por esta razón, la toma de corriente en la que desee conectar el conector del cable de alimentación debe ser fácilmente accesible.

Ubicación

• Si utiliza el equipo cerca de amplificadores de potencia (u otros equipos con transformadores de potencia de gran tamaño) se pueden producir zumbidos. Para solucionar este problema, cambie la orientación del equipo; o aléjelo de la fuente de interferencias.
• Este dispositivo puede producir interferencias en la recepción de televisión y radio. No utilice este dispositivo cerca de este tipo de receptores.
• Es posible que se produzcan interferencias si se utilizan dispositivos de comunicación inalámbricos, como teléfonos móviles, cerca de este equipo. Estas interferencias podrían producirse al recibir o iniciar una llamada, o durante la conversación. Si percibe este tipo de problemas, coloque los dispositivos inalámbricos a mayor distancia del equipo o desacítivelos.
• No exponga el equipo a la luz solar directa, ni lo coloque cerca de dispositivos que desprendan calor, ni lo deje dentro de un vehículo cerrado, ni lo someta a temperaturas extremas. El calor excesivo puede deformar o decolorar el equipo.
• Si traslada el equipo de una ubicación a otra donde la temperatura y/o la humedad sean muy diferentes, podrían formarse gotas de agua (condensación) dentro del equipo. Si intenta utilizar el equipo bajo estas circunstancias, podría causar daños o un funcionamiento anómalo. Por lo tanto, antes de utilizar el equipo, déjelo reposar durante varias horas, hasta que la condensación se haya evaporado por completo.
• No deje goma, vinilo o materiales similares sobre la unidad durante largos períodos de tiempo. Estos objetos pueden decolorar o dañar el acabado.
• No deje objetos encima del teclado. Esto podría causar un funcionamiento anómalo, como por ejemplo que las teclas dejen de sonar.
• No pegue adhesivos, calcomanías, ni similares en este instrumento. Al despegarlos se podría dañar el acabado exterior.

Mantenimiento

• Para la limpieza del equipo, utilice un paño suave y seco o ligeramente humedecido con agua. Pruebe de frotar toda la superficie utilizando una fuerza homogénea, y mueva el paño siguiendo las aguas de la madera. Si frota demasiado fuerte en la misma área puede dañar el acabado.
• No utilice nunca bencina, diluyentes, alcohol o disolventes de cualquier tipo, para evitar así el posible riesgo de deformación y decoloración.
• Los pedales de este equipo están hechos de metal. El metal se puede oscurecer como resultado del proceso natural de oxidación. Si el metal pierde el brillo, púlalo utilizando un pulidor de metal disponible en el mercado.

Precauciones adicionales

• Lamentablemente, puede resultar imposible recuperar el contenido de la información guardada en la memoria del equipo cuando se haya perdido. Roland Corporation no asume ninguna responsabilidad por la pérdida de información.
• Tenga cuidado al utilizar los botones, deslizadores y demás controles del equipo así como los jacks y conectores. Un uso poco cuidadoso puede provocar funcionamientos incorrectos.
• Cuando conecte y desconecte todos los cables, sujételos por el conector, no tire nunca del cable. De este modo evitará cortocircuitos o daños en los elementos internos del cable.
• Durante el funcionamiento normal del equipo, éste genera una pequeña cantidad de calor.
• Para evitar molestar a sus vecinos, trate de mantener el volumen de su unidad a unos niveles razonables. Puede optar por utilizar auriculares y así no tendrá que preocuparse por los que tenga a su alrededor (especialmente a altas horas de la madrugada).
• Cuando necesite transportar el equipo, guárdelo en la caja original (incluyendo las protecciones), siempre que sea posible. En caso de no ser posible, utilice otros materiales de embalaje equivalentes.
• No aplique fuerza excesiva sobre el atril cuando lo use.
• Utilice un cable de Roland para realizar la conexión. Si utiliza cualquier otro cable de conexión, tenga en cuenta las siguientes precauciones.
• Antes de abrir o cerrar el teclado, asegúrese siempre de que no haya mascotas u otros animales de pequeño tamaño en la parte superior del instrumento (en particular, es aconsejable mantenerlos alejados del teclado y de la tapa). En caso contrario, debido al diseño estructural del instrumento, los animales de pequeño tamaño podrían quedar atrapados en su interior. Si llegara el caso de producirse una de estas situaciones, desactive inmediatamente el equipo y desconecte el cable de alimentación de la toma de pared. Consulte entonces con el distribuidor del instrumento o contacte con el Centro de Servicio Roland más cercano.
• Algunos cables de conexión contienen resistencias. No utilice cables que incorporen resistencias para conectar este equipo. El uso de este tipo de cables puede provocar que el nivel de sonido sea extremadamente bajo, o imposible de oír. Para más información acerca de las especificaciones de cable, consulte con su fabricante.

Contenido

Utilizar el equipo de forma segura .....106

Notas importantes....108

Descripciones del panel....110

Panel de control.... 110

Panel posterior 110

Antes de empezar a tocar....111

Conectar el cable del pedal....111

Conectar el cable de alimentación....111

Abrir/Cerrar la tapa....111

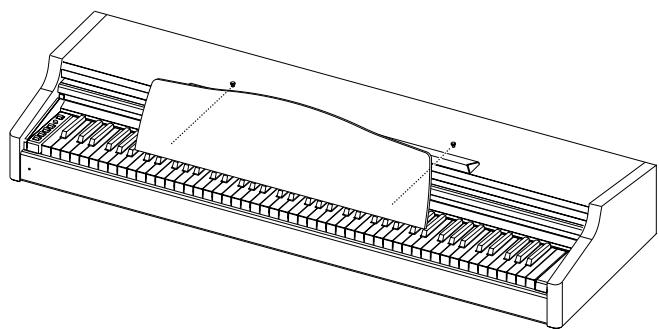

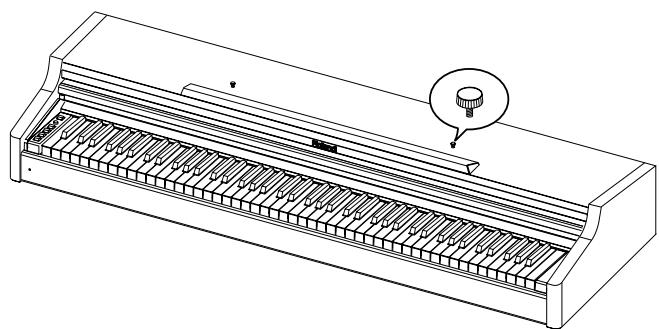

Colocar el atril 111

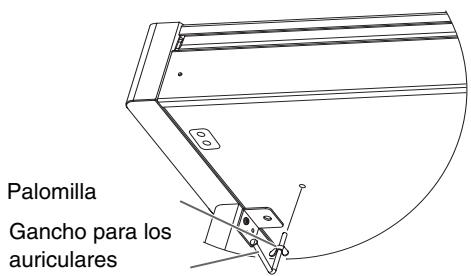

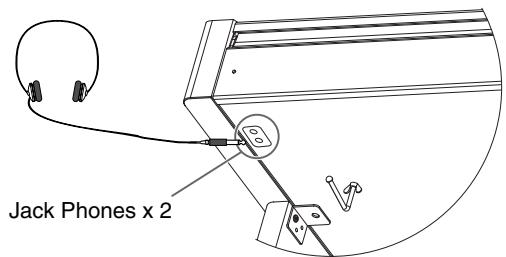

Conectar los Auriculares 112

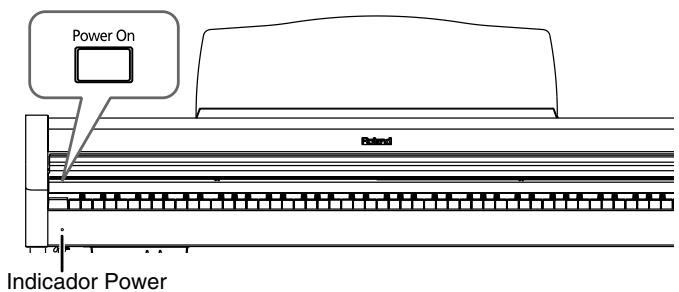

Activar y desactivar el equipo 112

Ajustar el volumen del sonido.... 112

Acerca de los pedales....113

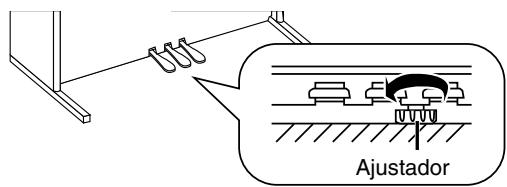

Acerca del Ajustador....113

Capítulo 1. Escuchar las canciones internas.....114

Escuchar las canciones internas....114

Capítulo 2. Interpretación......115

Interpretar con distintos sonidos....115

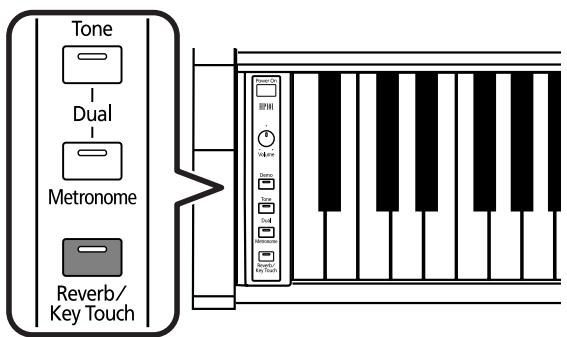

Aplicar efectos al sonido....115

Añadir reverberación al sonido (Reverb)....115

Cambiar la profundidad del efecto de reverberación .....115

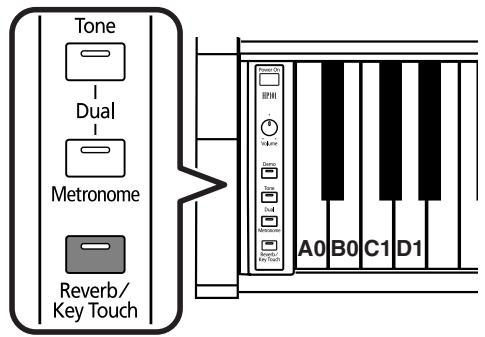

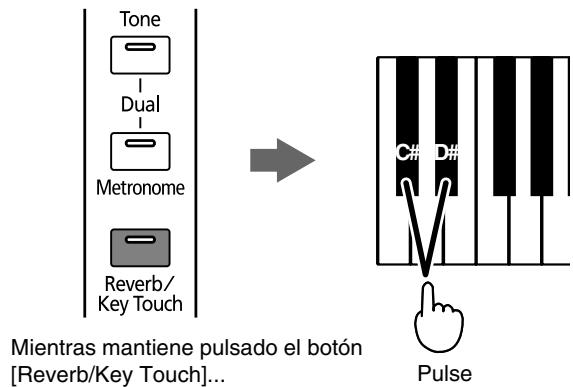

Ajustar el tacto del teclado (Key Touch) 116

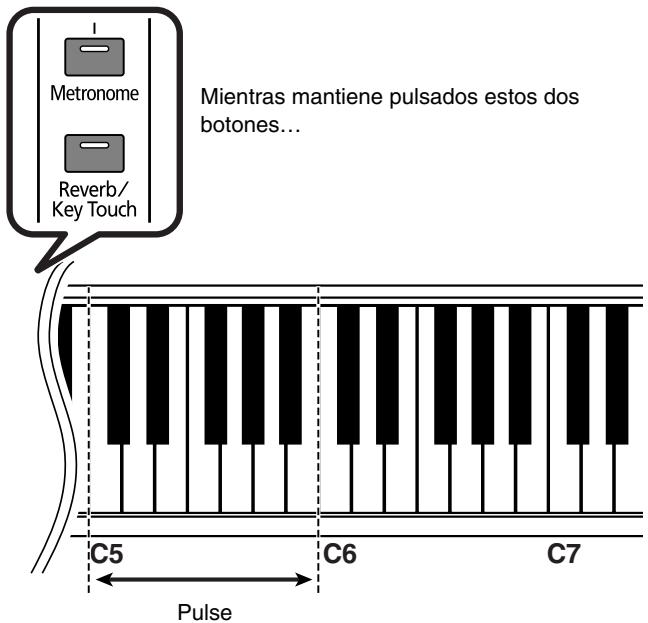

Transponer el tono del teclado (Transpose) 116

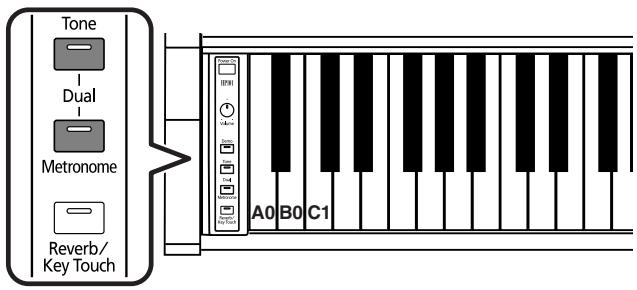

Reproducir dos sonidos conjuntamente (Dual Play).... 117

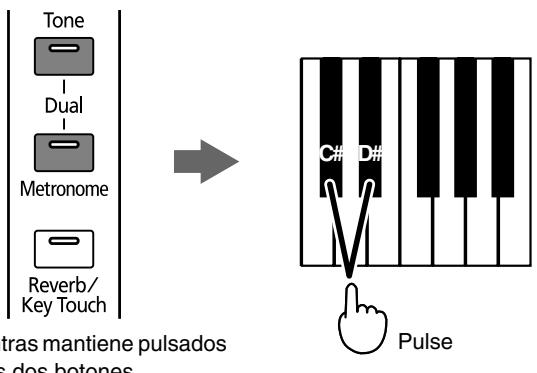

Ajustar el balance de volumen en Dual Play (Dual Balance).117

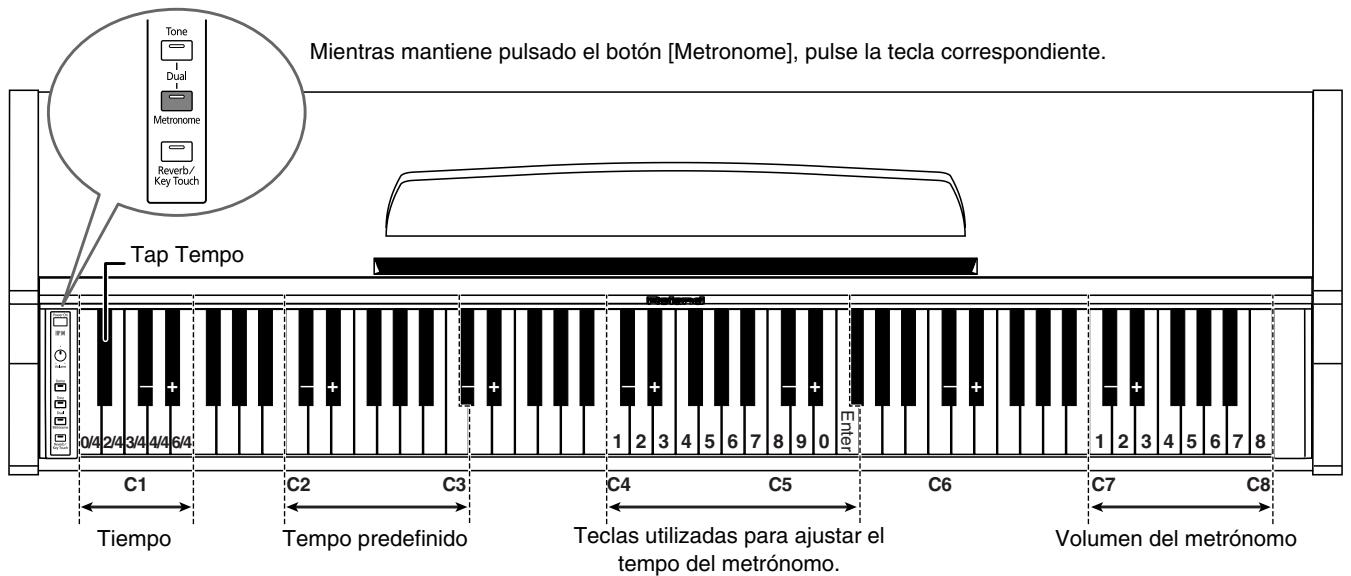

Utilizar el metrónomo....117

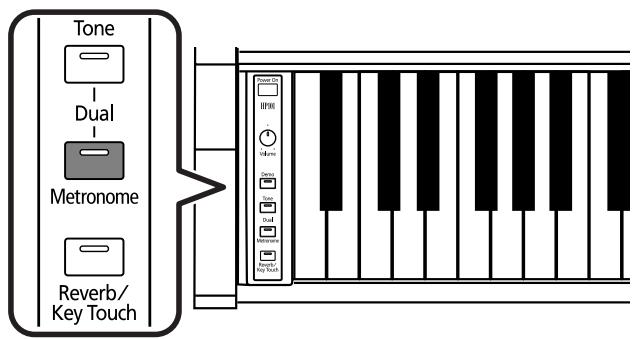

Hacer sonar el metrónomo....117

Cambiar el tiempo del metrónomo....118

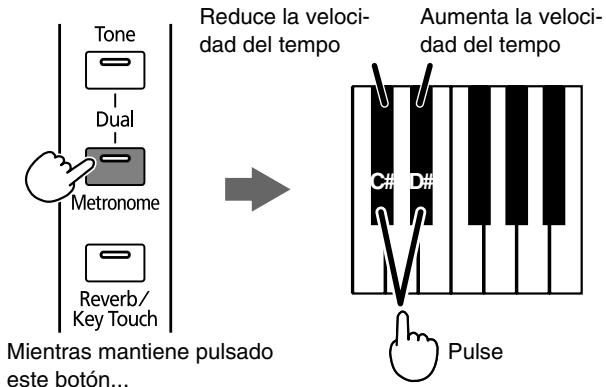

Cambiar el tempo del metrónomo ....118

Cambiar el volumen del metrónomo....119

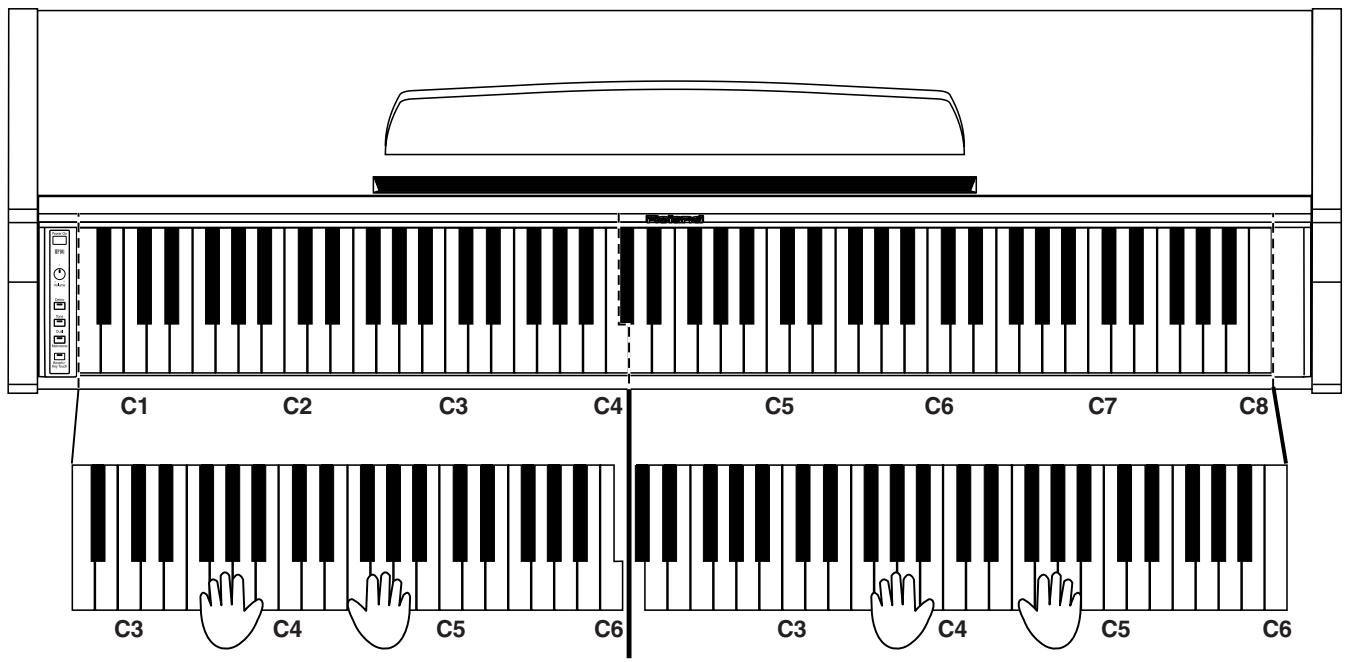

Dividir el teclado en dos secciones para interpretaciones con cuatro

manos (modo Twin Piano) 119

Capítulo 3. Cambiar distintos ajustes......120

Sintonizar con la afinación de otros instrumentos (Master Tuning)...... 120

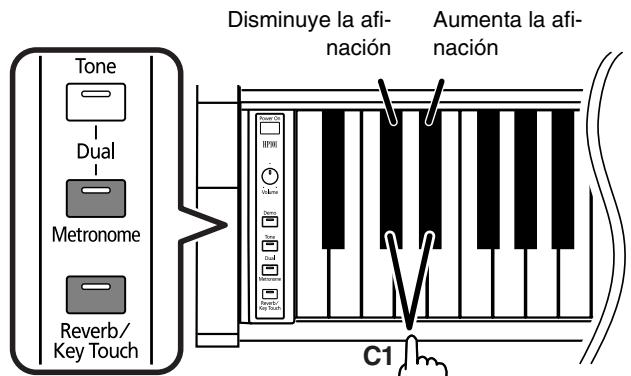

Disminuir/aumentar la afinación estándar....120

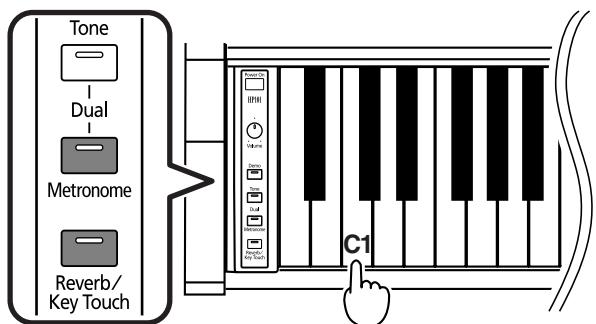

Ajustar la afinación estándar a 440.0Hz ....120

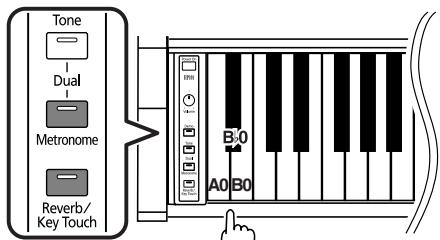

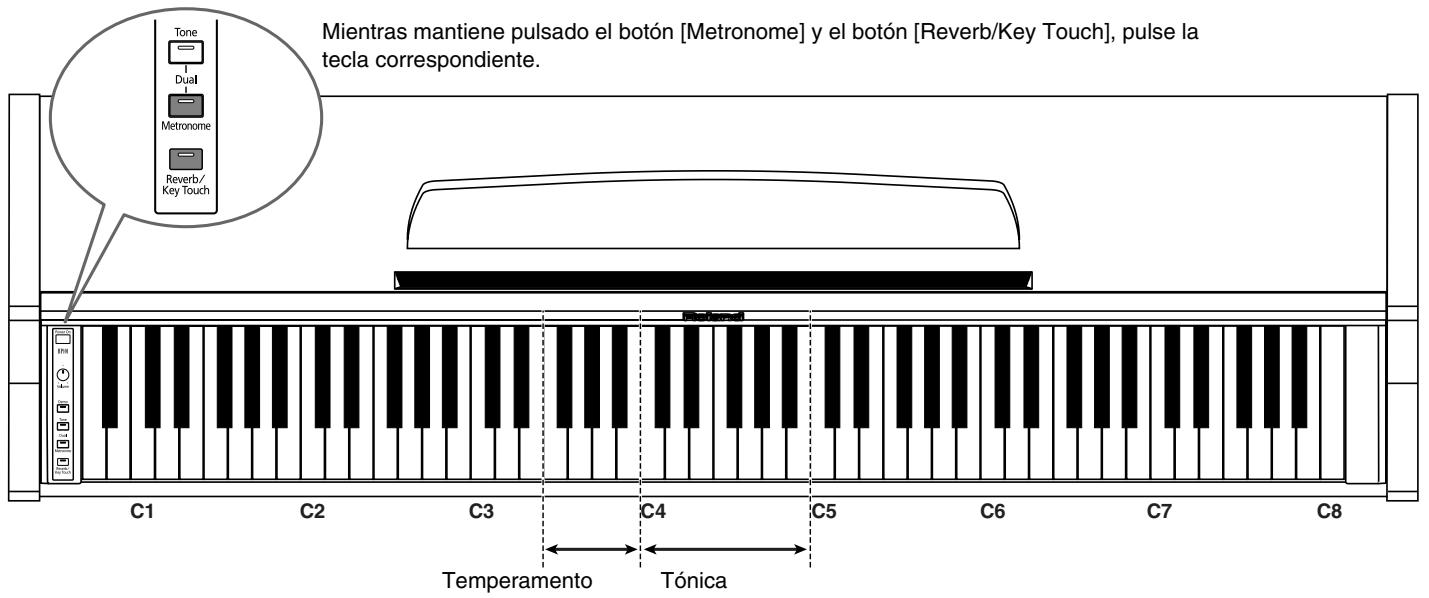

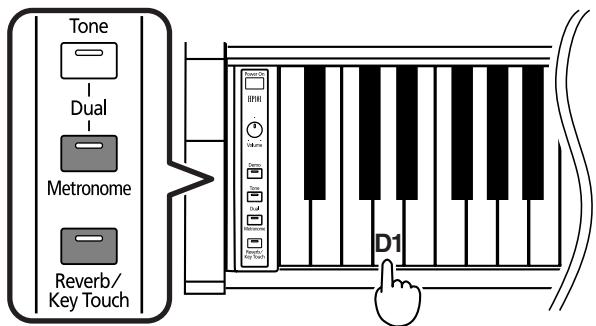

Ajustar la afinación estándar a 442.0Hz ....120

Cambiar el temperamento....121

Ajustar la tónica ....121

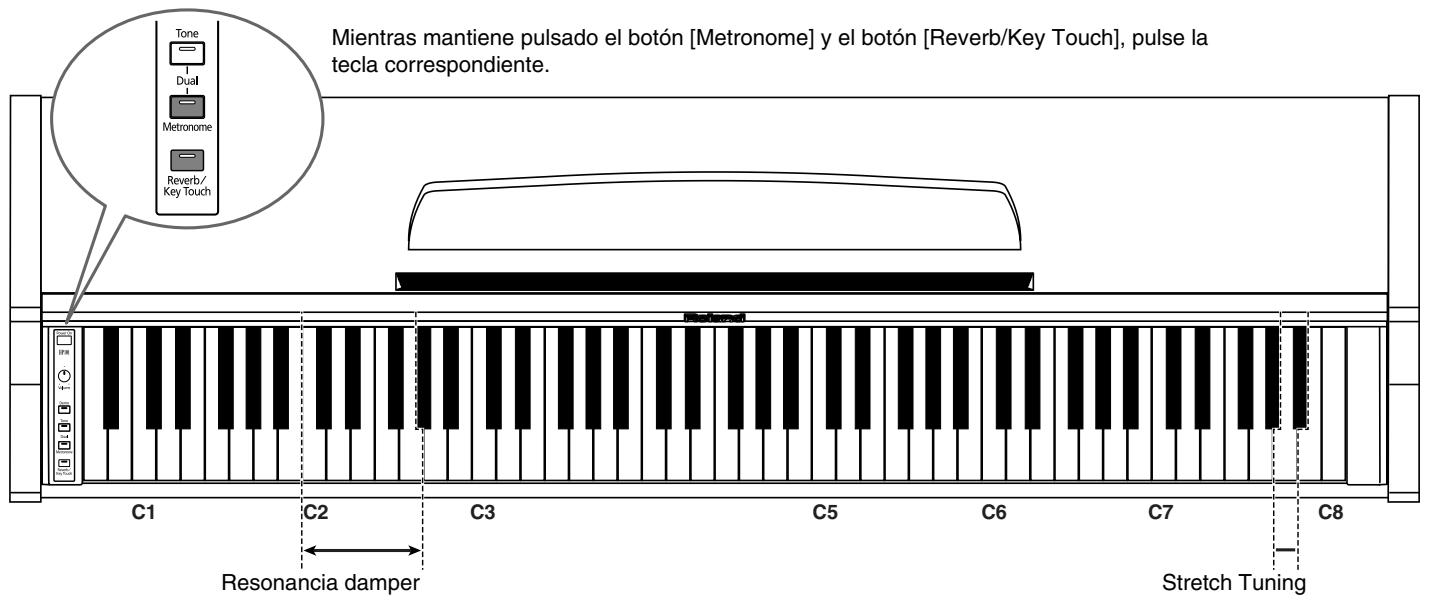

Modificar la resonancia del pedal damper 122

Ajustar la curva de afinación (Stretch Tuning).... 122

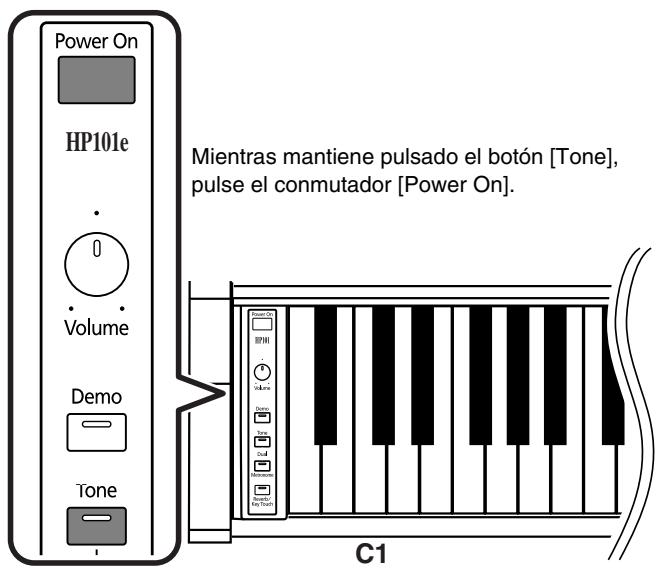

Desactivarlo todo excepto la interpretación de piano (Panel Lock)...... 123

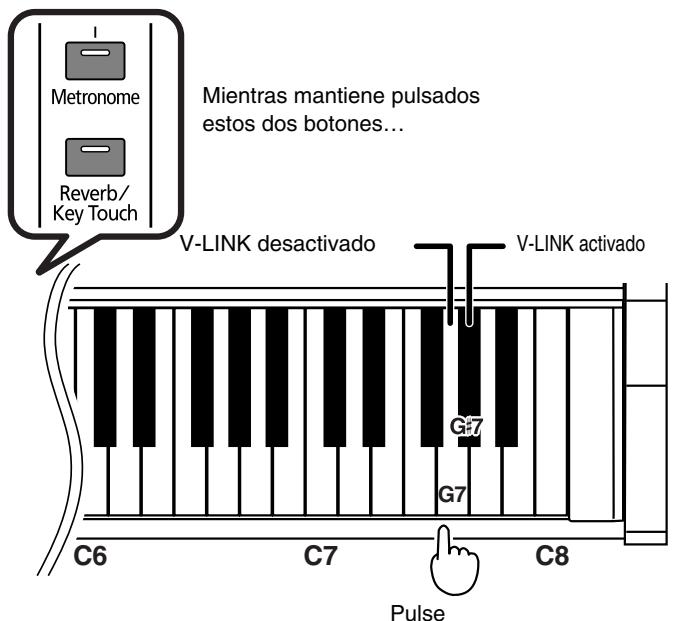

Utilizar la función V-LINK.... 123

Capítulo 4. Conectar dispositivos externos ..... 124

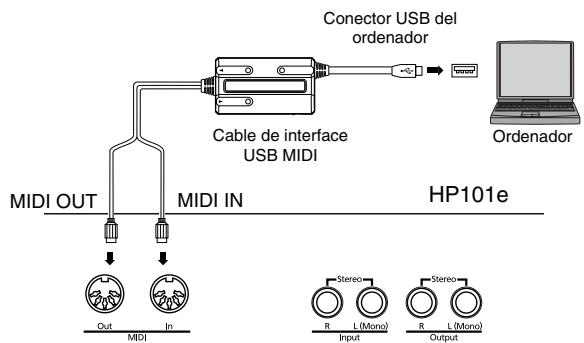

Conexión a un ordenador ....124

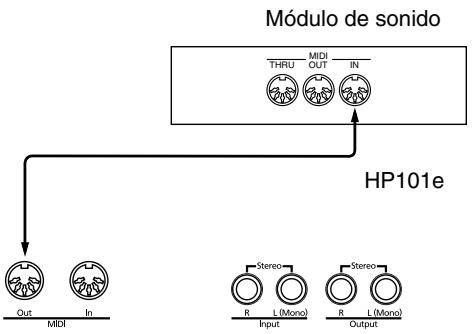

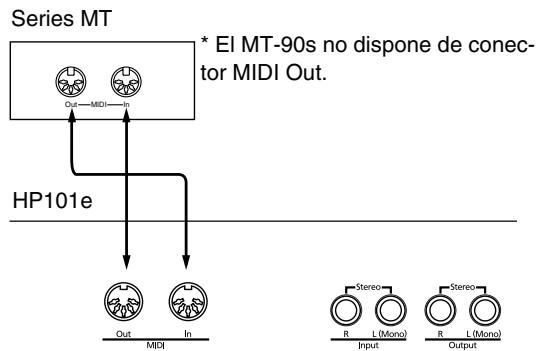

Conectar dispositivos MIDI....125

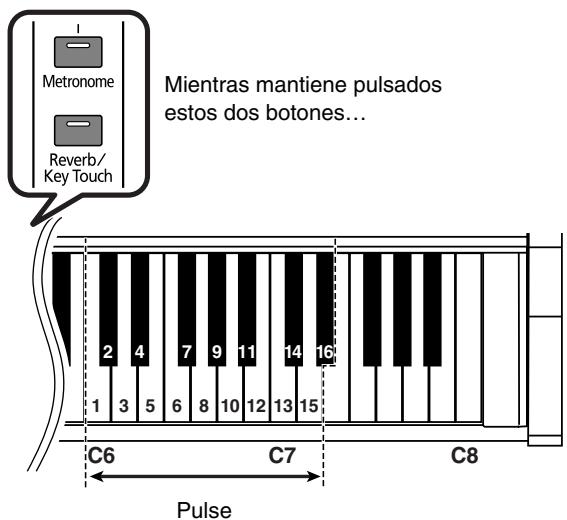

Ajustes del canal de envío MIDI....125

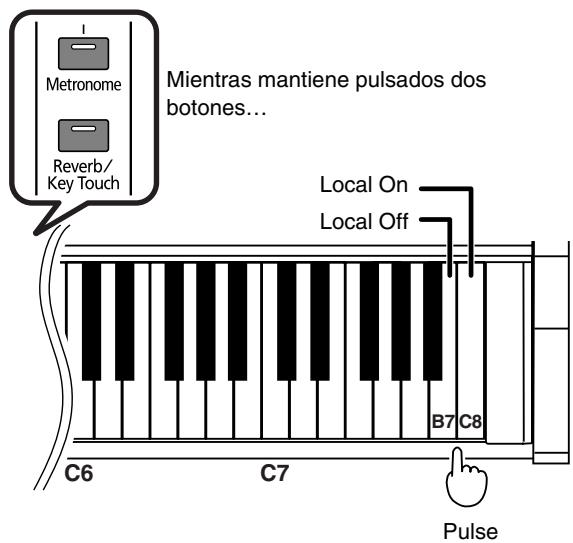

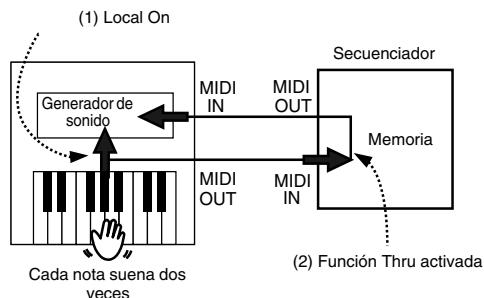

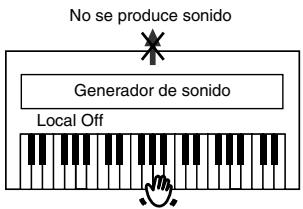

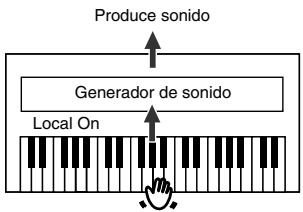

Activar y desactivar Local Control....126

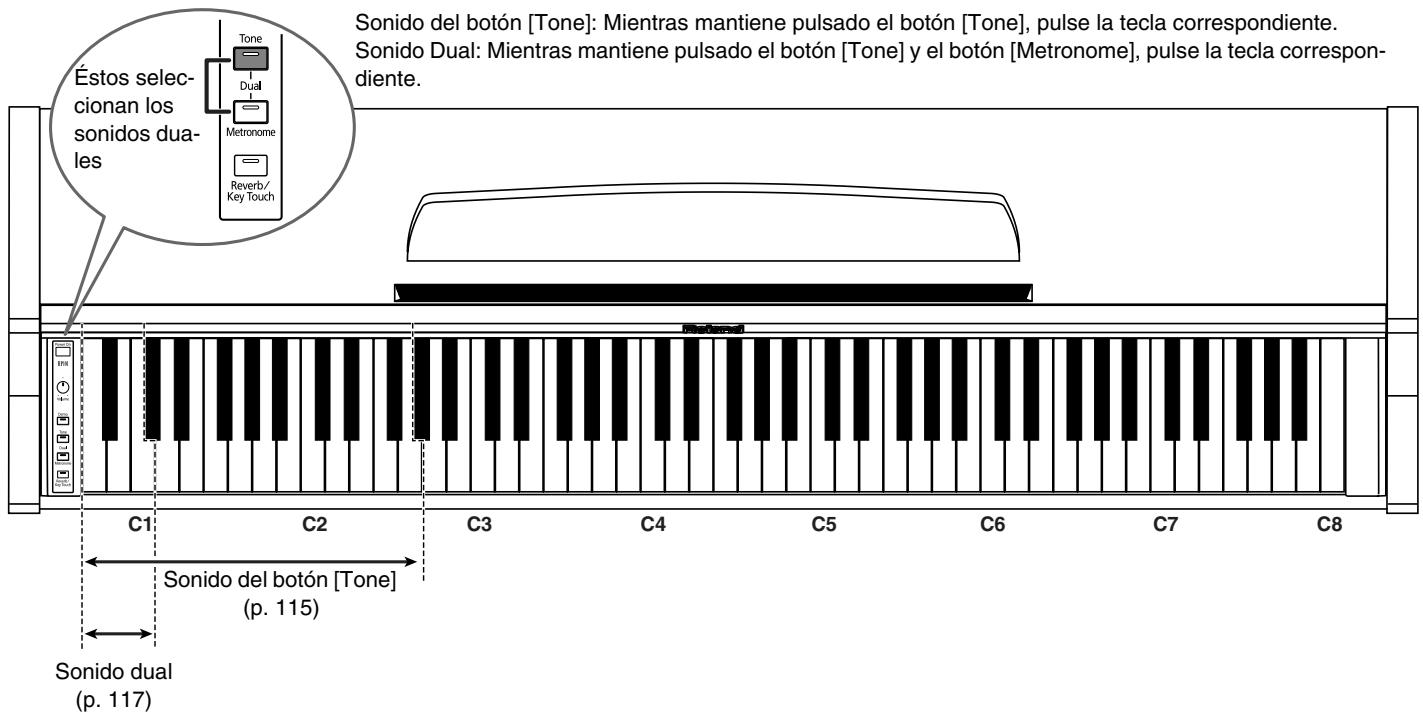

Lista de sonidos.... 127

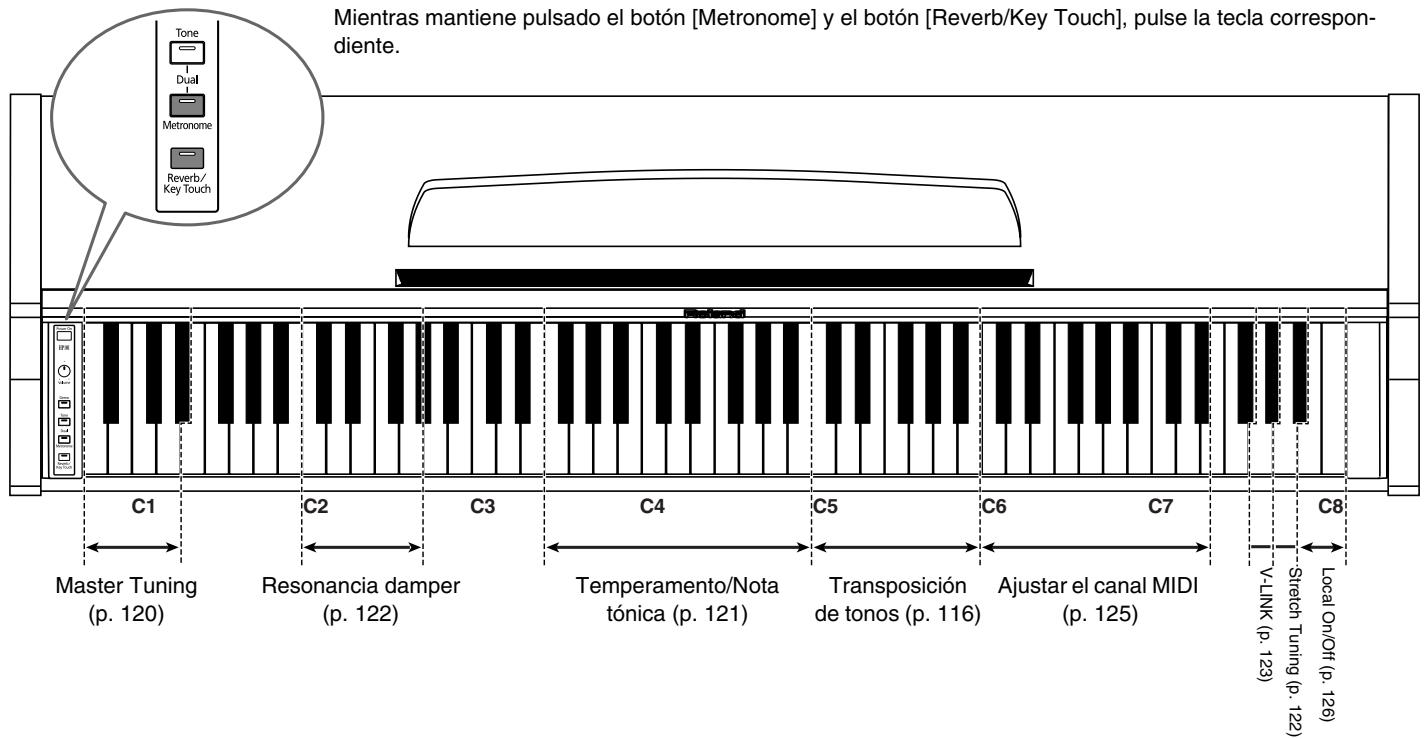

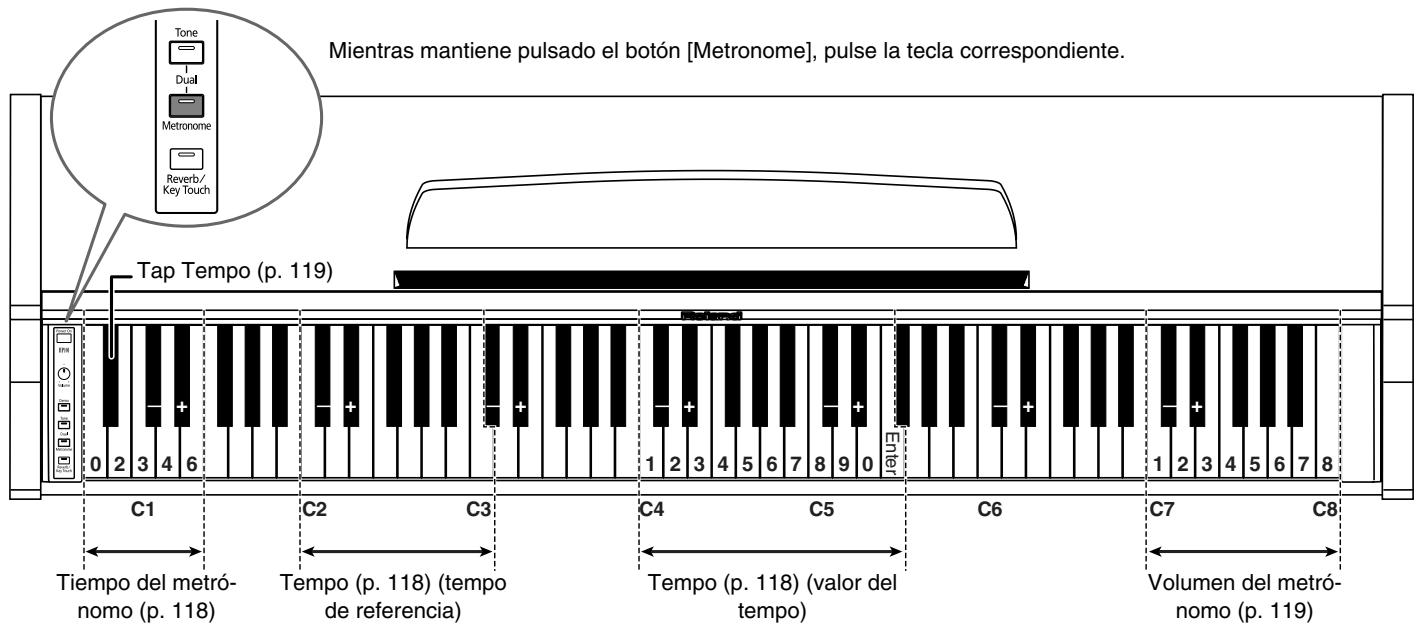

Lista de funcionamiento fácil.... 128

Solucionar Problemas 129

Especificaciones principales 130

Internal Song List.... 157

MIDI Implementation Chart.... 159

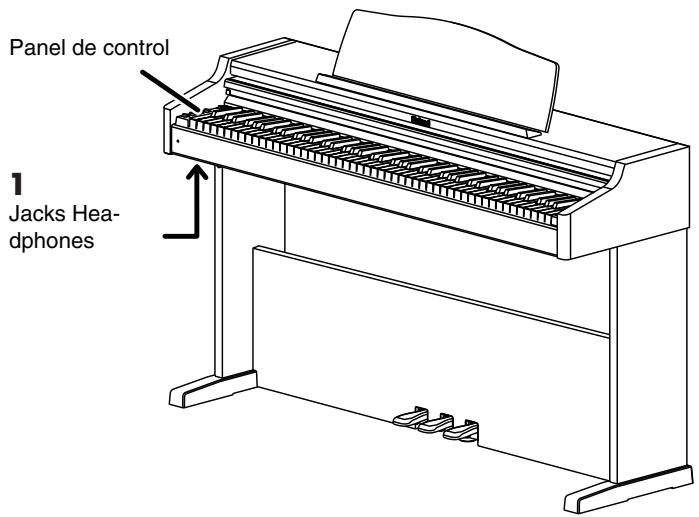

Descripciones del panel

Aquí puede conectar unos auriculares (p. 112).

2 Jack Pedal

Conecte el cable del pedal a este jack (p. 111).

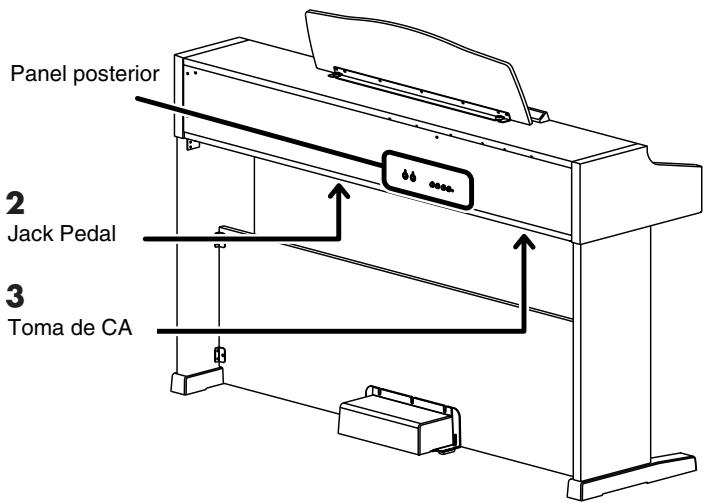

Panel posterior 2 Jack Pedal 3 Toma de CA

3 Toma de CA

Conecte aquí el cable de alimentación incluido (p. 111).

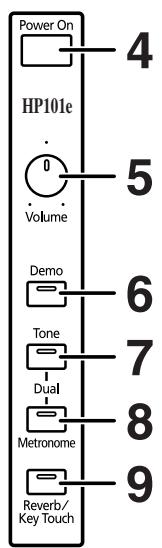

Panel de control

Power On HP101e Volume Demo Tone Dual Metronome Reverb/ Key Touch

Panel posterior

10

11

12

10 Conectores MIDI Out/In

Se conectan a dispositivos MIDI externos para intercambiar información de interpretación (p. 125).

Activa y desactiva el equipo (p. 112).

5 Mando [Volume]

Ajusta el nivel de volumen general (p. 112).

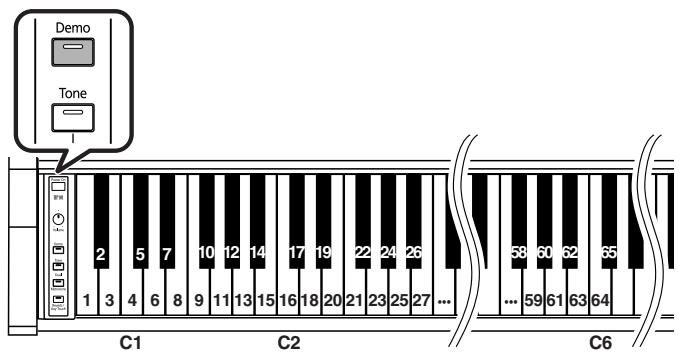

6 Botón [Demo]

Reproduce las canciones internas (p. 114).

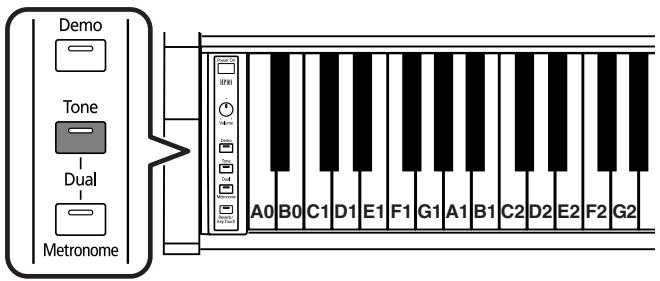

7 Botón [Tone]

Se utiliza para elegir el sonido reproducido por el teclado (p. 115).

8 Botón [Metronome]

Activa y desactiva el metrónomo (p. 117).

9 Botón [Reverb/Key Touch]

Añade reverberación al sonido (p. 115). Modifica el tacto del teclado al interpretar (p. 116).

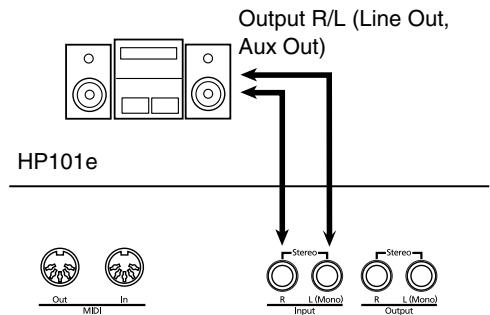

11 Jacks Input

Estos jacks pueden conectarse a otro dispositivo generador de sonido o a un dispositivo de audio, de modo que el sonido de dicho dispositivo saldrá de los altavoces del HP101e (p. 124).

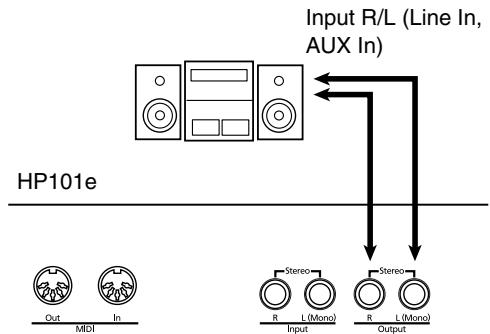

12 Jacks Output

Permite enviar el sonido del piano a un equipo de refuerzo del sonido para obtener un sonido más potente. También pueden conectarse a una grabadora de cinta u otro dispositivo de grabación para grabar una interpretación (p. 124).

Antes de empezar a tocar

Conectar el cable del pedal

Conecte el cable del pedal al jack Pedal en el panel inferior del instrumento, en la parte posterior.

Pedal

Conectar el cable de alimentación

1. Inserte el cable de alimentación incluido a la toma de CA en el panel inferior del instrumento, en la parte posterior.
2. Conecte el cable de alimentación en una toma de corriente de pared.

Nota Utilice el cable de alimentación incluido.

Abrir/Cerrar la tapa

Para abrir la tapa, levántela ligeramente con ambas manos y deslícela alejándola de usted.

Para cerrar la tapa, tire de ella hacia usted y bájela con cuidado después de extenderla por completo.

Nota Cuando abra y cierre la tapa, tenga cuidado de no pillarse los dedos. Si los niños pequeños utilizan el HP101e, es necesaria la supervisión de un adulto.

Nota Si necesita mover el piano, compruebe primero que la tapa esté cerrada para evitar accidentes.

Colocar el atril

1. Inserte el atril que se entrega con el equipo colocando los tornillos en los orificios de la parte superior del HP101e y fijelos ligeramente.

1. Coloque el atril entre los tornillos y el cuerpo del HP101e.

1. Mientras sujeta el atril con una mano, asegúrelo fijando los tornillos.

Al fijar el atril, sujételo con firmeza con una mano para que no caiga. Tenga cuidado para no pillarse los dedos.

1. Para desmontar el atril, sosténgalo con una mano mientras afloja los tornillos.

Nota Después de retirar el atril, no se olvide de apretar los tornillos de nuevo.
Nota No aplique demasiada fuerza sobre el atril instalado.
Nota Utilice los tornillos suministrados con el equipo para fijar el atril. Antes de mover el piano, asegúrese de retirar el atril para evitar accidentes.

Conectar los Auriculares

El HP101e dispone de dos jacks para conectar auriculares. Esto permite que dos personas puedan escuchar con auriculares simultáneamente, lo cual resulta muy útil para lecciones y al interpretar piezas de piano a cuatro manos. Además, esto permite tocar sin tener que preocuparse por si molesta a los que le rodean, incluso por la noche.

Conecte los auriculares al jack Phones, situado en la parte inferior izquierda del piano.

Si conecta los auriculares, el sonido de los altavoces internos quedará enmudecido automáticamente.

El volumen de los auriculares se ajusta con el mando [Volume] (p. 112) del HP101e.

Jack Phones x 2

Uso de los auriculares estéreo

Observaciones acerca de la utilización de los auriculares

• Para evitar dañar el cable, sujete los auriculares sólo por su parte superior o por el conector.
• Si conecta los auriculares cuando el volumen del equipo conectado es elevado se pueden dañar los auriculares. Baje el volumen del HP101e antes de conectar los auriculares.
• Si escucha a un nivel de volumen excesivamente alto no sólo puede dañar los auriculares, sino que también puede experimentar pérdidas de oído. Utilice los auriculares a un volumen moderado.

■ Uso del gancho para los auriculares

Cuando no use los auriculares, puede colgarlos en el gancho para auriculares que se encuentra en la parte inferior izquierda del HP101e.

Colocar el gancho para los auriculares

Presione y gire el gancho para los auriculares que se entrega con el HP101e en el orificio de la parte inferior del HP101e (consulte la figura inferior). Gire la palomilla del gancho para los auriculares para asegurarlo.

Palomilla Gancho para los auriculares

Activar y desactivar el equipo

Nota Una vez completadas las conexiones, active los diferentes dispositivos en el orden especificado. Si activa los dispositivos en un orden erróneo, existe el riesgo de provocar un funcionamiento anómalo y/o daños en los altavoces y en los demás dispositivos.

Para activar el equipo, baje al mínimo el mando [Volume] y luego pulse el conmutador [Power On].

El equipo se activará, y se iluminará el indicador Power que se encuentra en la parte frontal izquierda del HP101e. Pasados unos segundos, podrá tocar el teclado para generar sonidos.

Utilice el mando [Volume] para ajustar el volumen.

Note Este equipo incorpora un circuito de protección. Se requiere un breve espacio de tiempo (unos segundos) después de activar el equipo para que funcione con total normalidad.

Para desactivar el equipo, gire completamente el mando [Volume] el máximo a la izquierda y luego pulse el conmutador [Power On].

Se apagará el indicador Power de la parte frontal izquierda del HP101e y el equipo se desactivará.

Ajustar el volumen del sonido

1. Gire el mando [Volume] para ajustar el volumen general.

Acerca de los pedales

Los pedales tienen las siguientes funciones y se utilizan principalmente para interpretaciones de piano.

Pedal celeste Pedal Damper Pedal Sostenuto

Pedal Damper (derecho)

Si pulsa este pedal, las notas seguirán oyéndose aunque aparte los dedos de las teclas.

En un piano acústico, al pulsar el pedal damper las cuer-das restantes resonarán por simpatía con los sonidos tocados en el teclado, con lo cual se añade una resonancia rica.

El HP101e simula esta “resonancia damper”.

Puede cambiar la cantidad de resonancia aplicada con el pedal damper. Consulte la sección “Modificar la resonancia del pedal damper” (p. 122).

Pedal Sostenuto (pedal central)

Este pedal sostiene sólo los sonidos de las teclas que ya se tocaron al pulsar el pedal.

Pedal celeste ( pedal izquierdo)

Si mantiene pulsado este pedal y toca el teclado, el sonido tendrá un tono más suave.

Acerca del Ajustador

Cuando mueva el HP101e o si los pedales parecen inestables, siga estos pasos para fijar el ajustador situado debajo de los pedales.

OGire el ajustador para bajarlo hasta que quede totalmente en contacto con el suelo. Si deja un espacio entre los pedales y el suelo, puede dañar los pedales. En particular, si coloca el instrumento encima de alfombras, ajústelo de modo que los pedales estén totalmente en contacto con el suelo.

Ajustador

Si le resulta difícil girar el ajustador, haga que una persona levante el lateral derecho o izquierdo del soporte para facilitar el giro del ajustador y poder realizar el ajuste.

Después de fijar el ajustador, pulse los pedales y si el teclado delantero se mueve, gire más el ajustador de forma que realice un contacto firme con el suelo.

Reajuste siempre el ajustador después de mover el piano.

Capítulo 1. Escuchar las canciones internas

Escuchar las canciones internas

El HP101e se entrega con 65 canciones de piano internas. Las canciones se reproducen de forma continua en una secuencia.

Para más información, consulte la “Internal Song List” (p. 157).

Cuando reproduzca una canción interna, el efecto de reverberación se activará automáticamente (el indicador del botón se iluminará).

1. Pulse el botón [Demo], de forma que su indicador se ilumine.

Las canciones de demostración se reproducirán de forma sucesiva. Cuando se haya reproducido la última canción, la reproducción volverá a la primera canción y empezará de nuevo.

No puede utilizar la función del metrónomo después de pulsar el botón [Demo] y de que las canciones de demostración internas se estén reproduciendo.

Detener la reproducción

2. Pulse el botón [Demo], con lo cual se apagará su indicador.

La reproducción se detendrá.

■ Seleccionar la canción a reproducir

Demo Tone 1 3 4 6 8 9 11 13 15 16 18 20 21 23 25 27 ... C1 C2 C6 58 60 62 65 ... 59 61 63 64

1. Manteniendo pulsado el botón [Demo], pulse la tecla que corresponde a la canción de demostración que desee escuchar.

Las canciones de demostración se asignan a las teclas por orden secuencial, empezando por la tecla del extremo izquierdo.

Se reproduce la canción seleccionada. Cuando se haya reproducido la canción seleccionada, empezará la siguiente canción de la secuencia. Las canciones se reproducen hasta que termina la última, después de la cual la reproducción vuelve a la primera canción.

Detener la reproducción

2. Pulse el botón [Demo], con lo cual se apagará su indicador.

La reproducción se detendrá. La próxima vez que pulse el botón [Demo], la canción que detuvo se volverá a reproducir desde el principio.

Capítulo 2. Interpretación

Interpretar con distintos sonidos

El HP101e contiene 14 sonidos internos distintos.

Puede seleccionar un sonido manteniendo pulsado el botón [Tone] y pulsando la tecla a la que ha asignado el sonido.

El sonido "Grand Piano" se selecciona al activar el instrumento.

Para más información, consulte la “Lista de sonidos” (p. 127).

1. Mientras mantiene pulsado el botón [Tone], pulse la tecla correspondiente.

Teclas con asignaciones de sonidos:teclas blancas A0\~G2

También puede cambiar de sonido manteniendo pulsado el botón [Tone] y pulsando la tecla “C#” o “D#”. Pulse la tecla “C#” para pasar al sonido anterior; si pulsa la tecla “D#” pasará al sonido siguiente.

El sonido seleccionado suena cuando toca el teclado.

Demo Tone Dual Metronome A0 B0 C1 D1 E1 F1 G1 A1 B1 C2 D2 E2 F2 G2

Tecla pul-sada	Número del sonido	Sonido
A0	1	Grand Piano
B0	2	Mellow Piano
C1	3	Electric Piano1
D1	4	Electric Piano2
E1	5	Vibraphone
F1	6	Harpsichord
G1	7	Coupled Harpsichord
A1	8	Church Organ 1
B1	9	Organ Flute
C2	10	Rotary Organ
D2	11	Church Organ 2
E2	12	Slow Strings
F2	13	Strings
G2	14	Choir

Mientras pulsa el botón [Tone], si pulsa las teclas blancas A0 de G2, “C#” y “D#” no se producirá ningún sonido.

Aplicar efectos al sonido

Añadir reverberación al sonido (Reverb)

Aplicando el efecto de reverberación podrá conseguir una reverberación agradable, haciendo que el sonido sea el mismo que si estuviera tocando en un auditorio.

1. Pulse el botón [Reverb/Key Touch].

Se iluminará el indicador del botón y se aplicará un efecto de reverberación al sonido.

Para cancelar el efecto de reverberación, pulse el botón [Reverb/Key Touch], con lo que se apagará su indicador.

Cuando reproduzca una canción interna, el efecto de reverberación se activará automáticamente (el indicador del botón se iluminará).

■ Cambiar la profundidad del efecto de reverberación

La cantidad (profundidad) del efecto de reverberación se puede ajustar a ocho niveles.

1. Mantenga pulsado el botón [Reverb/Key Touch] y pulse la tecla "C#" o "D#".

Tone Dual Metronome Reverb/ Key Touch Mientras mantiene pulsado el botón [Reverb/Key Touch]... C# D# Pulse

Si pulsa la tecla “C#” mientras mantiene pulsado el botón [Reverb/Key Touch] se reduce la cantidad del efecto de reverberación aplicado. Si mantiene pulsado el botón [Reverb/Key Touch] y pulsa la tecla “D#” incrementa el efecto de reverberación.

Puede cambiar la profundidad del efecto de reverberación pulsando la tecla “C#” o “D#”.

Para recuperar la profundidad del efecto de reverberación mientras el equipo está activado, mantenga pulsado el botón [Reverb/Key Touch] y pulse las teclas “C#” y “D#” simultáneamente.

Ajustar el tacto del teclado (Key Touch)

Puede ajustar el tacto (la sensación al tocar) del teclado.

Tone Dual Metronome Reverb/ Key Touch Volume BP3 Volume Damp Dual Metronome Key Touch A0 B0 C1 D1

1. Mantenga pulsado el botón [Reverb/Key Touch] y pulse la tecla "A0", "B0", "C1" o "D1".

Cambiará la sensación del teclado. Al activar el instrumento, la sensibilidad de las teclas se ajusta a "Medium".

Tecla pulsada	Ajustes
A0	Light	Fortissimo (ff) se puede producir tocando con menos fuerza de la normal, haciendo que el teclado tenga un tacto más suave. Con este ajuste interpretar es más fácil, incluso para los niños.
B0	Medium	Permite tocar con el tacto más natural. Es el tacto más parecido al de un piano acústico.
C1	Heavy	Fortissimo (ff) no se puede producir a no ser que interprete con más fuerza de lo normal, haciendo que el teclado tenga un tacto más fuerte. Tocando de un modo dinámico se añade más sentimiento a su interpretación.
D1	Fixed	Suena con un volumen fijo, independientemente de la fuerza con la que toque.

Transponer el tono del teclado (Transpose)

Utilizando la “función Transpose”, puede transponer la interpretación sin cambiar las notas que toca. Por ejemplo, incluso si la canción tiene un tono difícil, con muchas notas sostenidas ( ) o bemoles ( ), puede transponerla a un tono más sencillo de tocar.

Si acompaña a un vocalista, puede transponer fácilmente la afinación a una gama cómoda para el cantante, y seguir tocando las notas tal y como están escritas (es decir, con los dedos en la misma posición).

Mientras mantiene pulsados estos dos botones... Metronome Reverb/ Key Touch C5 C6 C7 Pulse

1. Mantenga pulsados los botones [Metronome] y [Reverb/Key Touch] y pulse el tono para la nota que desea ajustar como la tónica.

Teclas para ajustar la transposición: C5\~B5

El teclado se transpondrá.

Por ejemplo, si desea que suene la afinación de E cuando toque la tecla C, mantenga pulsados los botones [Metro-nome] y [Reverb/Key Touch] y pulse la tecla E5.

Este ajuste vuelve al valor original (0) cuando desactiva el equipo.

Para cancelar la transposición, mantenga pulsados los botones [Metronome] y [Reverb/Key Touch] y pulse la tecla "C5" (transposición 0).

Reproducir dos sonidos conjuntamente (Dual Play)

La reproducción simultánea de dos sonidos al pulsar una tecla se llama “Dual play”.

Tone Dual Metronome Reverb/ Key Touch A0 B0 C1

1. Mantenga pulsado el botón [Tone] y pulse una tecla a la que haya asignado un sonido para seleccionar el sonido fundamental (p. 115).
2. Mantenga pulsado el botón [Tone] y pulse el botón [Metronome].

Se reproduce otro sonido (el sonido dual) junto con el sonido seleccionado en el paso 1.

1. Para cancelar Dual play, pulse el botón [Tone].

Cambiar los sonidos duales

1. Mantenga pulsado los botones [Tone] y [Metro-nome] y pulse la tecla "A0", "B0", o "C1".

Tecla pulsada	Sonido dual
A0	Slow Strings
B0	Strings
C1	Choir

El sonido dual cambia.

■ Ajustar el balance de volumen en Dual Play (Dual Balance)

Puede cambiar el balance del volumen entre los dos sonidos superpuestos en Dual Play.

Tone Dual Metronome Reverb/ Key Touch tras mantiene pulsados s dos botones C# D# Pulse

1. Mantenga pulsado los botones [Tone] y [Metro-nome] y pulse la tecla "C#" o "D#".

El balance de volumen cambia.

Mantenga pulsados los botones [Tone] y [Metronome] y pulse la tecla “C#” para bajar el volumen del sonido dual.

Mantenga pulsados los botones [Tone] y [Metronome] y pulse la tecla “D#” para subir el volumen del sonido dual. Para recuperar la profundidad del efecto de reverberación mientras el equipo está activado, mantenga pulsado los botones [Tone] y [Metronome] y pulse las teclas “C#” y “D#” simultáneamente.

Puede cambiar el balance dual pulsando la tecla “C#” o “D#”.

Utilizar el metrónomo

■ Hacer sonar el metrónomo

El HP101e dispone de un metrónomo integrado.

1. Pulse el botón [Metronome], de forma que su indicador se ilumine.

El metrónomo sonará.

El tiempo está ajustado a “sólo tiempos débiles” cuando se activa. Cuando el tiempo se activa a “sólo tiempos débiles”, el botón [Metronome] sólo parpadea en verde.

El botón parpadea en rojo y verde de acuerdo con el tiempo seleccionado en ese momento. El botón se ilumina en rojo en los tiempos fuertes, y en verde en los tiempos débiles.

Detener el metrónomo

1. Vuelva a pulsar el botón [Metronome], con lo cual se apagará su indicador.

Se detendrá el metrónomo.

Mientras mantiene pulsado el botón [Metronome], pulse la tecla correspondiente. Tap Tempo 0/4 2/4 3/4 4/4 6/4 C1 Tiempo C2 Tempo predefinido C3 Teclas utilizadas para ajustar el tempo del metrónomo. C4 1 2 3 4 5 6 7 8 9 0 C5 C6 C7 Volumen del metrónomo C8

■ Cambiar el tiempo del metrónomo

1. Mantenga pulsado el botón [Metronome] y pulse la tecla "A0", "B0", "C1", "D1" o "E1".

Tecla pulsada	Tiempo
A0	Sólo tiempos débiles (0/4)
B0	2/4
C1	3/4
D1	4/4
E1	4/6

■ Cambiar el tempo del metrónomo

Cambiar el tempo en incrementos de un único tiempo

1. Mantenga pulsado el botón [Metronome] y pulse la tecla "C" o "D".

Puede cambiar el tempo pulsando la tecla “C#” o “D#”.

El tempo del metrónomo cambia.

Si mantiene pulsado el botón [Metronome] y pulsa la tecla "C#" una vez, incrementará la velocidad del metrónomo en un incremento; siga pulsando para incrementos consecutivos.

Si mantiene pulsado el botón [Metronome] y pulsa la tecla "D#" una vez, disminuirá la velocidad del metrónomo en un incremento; siga pulsando para reducciones consecutivas.

Tone Dual Metronome Reverb/ Key Touch Mientras mantiene pulsado este botón... Reduce la veloci- dad del tempo Aumenta la veloci- dad del tempo C# D# Pulse

Primero ajuste el tempo de referencia

1. Mantenga pulsado el botón [Metronome] y pulse las teclas blancas en el intervalo de "C2" a "C3". El tempo del metrónomo cambia.

Tecla pul-sada	C2	D2	E2	F2	G2	A2	B4	C3
Tempo	60	72	84	96	108	120	138	160

Ajustar el valor de tempo

1. Mantenga pulsado el botón [Metronome] y pulse las teclas blancas en el intervalo de "C4" a "E5". El tempo se puede ajustar en un intervalo de ♩=20\~250.

Tecla pulsada	C4	D4	E4	F4	G4	A4	B4	C5	D5	E5	F5
Tempo	1	2	3	4	5	6	7	8	9	0	Intro-ducir

1. Mantenga pulsado el botón [Metronome] y pulse la tecla "F5" para ajustar ese tempo.

Ejemplo: Ajustar el tempo a ♩ = 130

Mientras mantiene pulsado el botón [Metronome], pulse la tecla "C4 (1)", la tecla "E4 (3)" y la tecla "E5 (0)", en esta secuencia y, a continuación, pulse la tecla "F5" para ajustar el tempo.

Ajustar el tempo según el intervalo en el que se pulsa una tecla al mantener pulsado el botón [Metronome] (Tap Tempo)

Puede ajustar el tempo según el intervalo en el que se pulsa una tecla al mantener pulsado el botón [Metro-nome]. Esta función se denomina “Tap Tempo”. Esta func- ción le permite ajustar el tempo que tenga en mente rápida y fácilmente, sin tener que indicar el tempo de forma numérica.

1. Mantenga pulsado el botón [Metronome] y pulse la tecla "Bb0" como mínimo dos veces.

El tempo se ajusta al intervalo desde que se pulsa una tecla hasta que se pulsa otra.

■ Cambiar el volumen del metrónomo

Se puede ajustar el volumen del metrónomo con ocho niveles de volumen disponibles.

Mantenga pulsado el botón [Metronome] y pulse una tecla blanca en el intervalo de "C" a "C8".

Tecla pulsada	C7	D7	E7	F7	G7	A7	B7	C8
Volumen	1	2	3	4	5	6	7	8

Dividir el teclado en dos secciones para interpretaciones con cuatro manos (modo Twin Piano)

Puede dividir el teclado en dos secciones por separado, permitiendo interpretar a dos personas en los mismos registros.

C1 C2 C3 C4 C5 C6 C7 C8 C3 C4 C5 C6 C3 C4 C5 C6

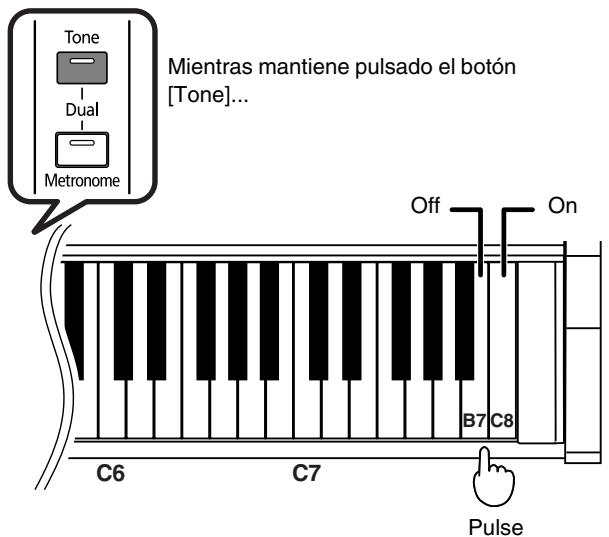

1. Mientras mantiene pulsado el botón [Tone] y pulsa la tecla "C8".

Mientras mantiene pulsado el botón [Tone]... Tone Dual Metronome Off On B7 C8 C6 C7 Pulse

El teclado se divide en dos secciones separadas y la afinación cambia.

Entonces, el pedal derecho funciona como pedal damper para la sección derecha del teclado y el pedal izquierdo como pedal damper para la sección izquierda del teclado.

2. Para salir de la función, mantenga pulsado el botón [Tone] y pulse la tecla "B7".

La función de resonancia damper no puede utilizarse en el modo Twin Piano.

Capítulo 3. Cambiar distintos ajustes

Sintonizar con la afinación de otros instrumentos (Master Tuning)

En situaciones como cuando toque junto con otros instrumentos, puede sintonizar la afinación estándar del HP101e con la afinación de otro instrumento. La afinación estándar normalmente se refiere a la afinación de la nota que suena al tocar la tecla A central. Esta sincronización de todos los instrumentos a la afinación estándar se denomina “tuning”.

Puede ajustar la afinación estándar en cualquier punto del intervalo de 415.3Hz a 466.2Hz. Cuando se activa el instrumento, la afinación estándar se ajusta a "440.0Hz".

Disminuir/aumentar la afinación estándar

1. Mientras mantiene pulsados los botones [Metro-nome] y [Reverb/Key Touch], pulse la nota "C#1" para disminuir la afinación estándar, o la nota "D#1" para aumentarla.

Tone Dual Metronome Reverb/ Key Touch Disminuye la afi- nación Aumenta la afi- nación C1

Mientras mantiene pulsados estos dos botones...
Pulse

Cada vez que pulse la tecla "C#1", la afinación disminuirá en 0.1Hz. Si sigue pulsando la tecla, la afinación continuará disminuyendo.

Cada vez que pulse la tecla "D#1", la afinación aumentará en 0.1Hz. Si sigue pulsando la tecla, la afinación continuará aumentendo.

■ Ajustar la afinación estándar a 440.0Hz

1. Mientras mantiene pulsados los botones [Metro-nome] y [Reverb/Key Touch], pulse la tecla "C1" en el teclado.

Mientras mantiene pulsados estos dos botones...
Pulse

La afinación estándar se ajustará a 440.0Hz. Éste es el ajuste utilizado con más frecuencia. La tecla A4 (A central) sonará a 440.0Hz.

Ajustar la afinación estándar a 442.0Hz

1. Mientras mantiene pulsados los botones [Metro-nome] y [Reverb/Key Touch], pulse la tecla "D1" en el teclado.

Tone Dual Metronome Reverb/ Key Touch D1

Mientras mantiene pulsados estos dos botones...
Pulse

La afinación estándar se ajustará a 442.0Hz. Este ajuste se utiliza a menudo para pianos de concierto. La tecla A4 (A central) sonará a 442.0Hz.

Puede confirmar la afinación de A4 manteniendo pulsados los botones [Metronome] y [Reverb/Key Touch] y pulsando la tecla A0, Bb0 o B0.

Tone Dual Metronome Reverb/ Key Touch B0 A0 B0

Mientras mantiene pulsa- dos estos dos botones...
Pulse

Mientras mantiene pulsado el botón [Metronome] y el botón [Reverb/Key Touch], pulse la tecla correspondiente. C1 C2 C3 C4 C5 C6 C7 C8 Temperamento Tónica Tone Dual Metronome Reverb/ Key Touch

Cambiar el temperamento

Puede reproducir estilos clásicos como el barroco utilizando los temperamentos históricos (métodos de afinación).

Hoy en día, las composiciones se crean generalmente teniendo en mente un temperamento equal y se reproducen utilizando un temperamento equal. Sin embargo, en las épocas pasadas de la música clásica, se utilizaban distintos temperamentos. Tocar una composición con su afinación original le permite disfrutar de la sonoridad de los acordes que pretendía el compositor originalmente.

Al activar el instrumento, se ajusta a "Equal".

1. Mientras mantiene pulsados los botones [Metro-nome] y [Reverb/Key Touch], pulse la tecla (F3\~B3) apropiada en el teclado.

Puede elegir entre los siete temperamentos que se describen a continuación.

Tecla	Temperamento	Características
F3	Equal	En esta afinación, cada octava se divide en doce pasos iguales. Cada intervalo produce la misma cantidad de ligera disonancia.
F#3	Pythagorean	Esta afinación, creada por el filósofo Pitágoras, elimina la disonancia en las cuartas y las quintas. La disonancia se produce con acordes de intervalos de tercios, pero las melodías son eufónicas.
G3	Just Major	Esta afinación elimina las ambigüedades entre las quintas y las terceras. No es adecuado para interpretar melodías y no se puede transponer, pero es capaz de realizar bellas sonoridades.
G#3	Just Minor	Las afinaciones Just difieren de los tonos mayor y menor. Puede obtener el mismo efecto con la escala menor que con la escala mayor.
A3	Mean Tone	Esta escala se compromete con la entonación just, permitiendo la transposición con otros tonos.

Tecla	Tempera-mento	Características
Bb3	Werckmeister	Este temperamento combina las afinaciones Mean Tone y Pythagorean. Las interpretaciones son posibles en todos los tonos (primera técnica, III).
B3	Kirn-berger	Se trata de una mejora de las afinaciones Mean Tone y Just que proporciona un alto grado de libertad de modulación. Las interpretaciones son posibles en todos los tonos (III).

Ajustar la tónica

Si interpreta con una afinación distinta a un temperamento equal, deberá especificar la nota tónica para afinar la canción que se debe interpretar (es decir, la nota que corresponde a C para un tono mayor, o a A para un tono menor).

Si selecciona un temperamento equal, no es necesario seleccionar una nota tónica.

1. Mientras mantiene pulsados los botones [Metro-nome] y [Reverb/Key Touch], pulse la tónica (nota fundamental) de la tecla (C4\~B4).

* Si interpreta junto con otros instrumentos, tenga en cuenta que según la tecla, puede haber algún cambio en la afinación. Sintonice el HP101e a la afinación estándar de los otros instrumentos.

Mientras mantiene pulsado el botón [Metronome] y el botón [Reverb/Key Touch], pulse la tecla correspondiente. C1 C2 C3 C5 C6 C7 C8 Resonancia damper Stretch Tuning

Modificar la resonancia del pedal damper

En un piano acústico, pisar el pedal damper hace que las notas que toca resuenen junto con otras cuerdas, añadiendo reverberaciones y grosor al sonido. Al pulsar el pedal damper del HP101e se produce esta resonancia (resonancia damper).

Puede seleccionar entre ocho niveles de profundidad para el sonido de resonancia (nivel de resonancia).

Al activar el instrumento, se ajusta a "5".

* Este ajuste sólo funciona con los sonidos de piano. No puede ajustarlo para otros sonidos.

1. Mientras mantiene pulsados los botones [Metro-nome] y [Reverb/Key Touch], pulse la tecla (C2\~G2) apropiada en el teclado.

Los valores mayores producirán un efecto más profundo.

Tecla	C2	C#2	D2	El>2	E2	F2	F#2	G2
Profundidad del efecto	1	2	3	4	5	6	7	8

Ajustar la curva de afinación (Stretch Tuning)

Un piano generalmente se sintoniza a una afinación con una gama de graves inferior y una gama de agudos mayor que el temperamento equal. Este método de afinación especial para pianos se denomina “Stretch Tuning”.

* Este efecto sólo funciona con los sonidos de piano.

Al activar el instrumento, Stretch Tuning se ajusta a ON.

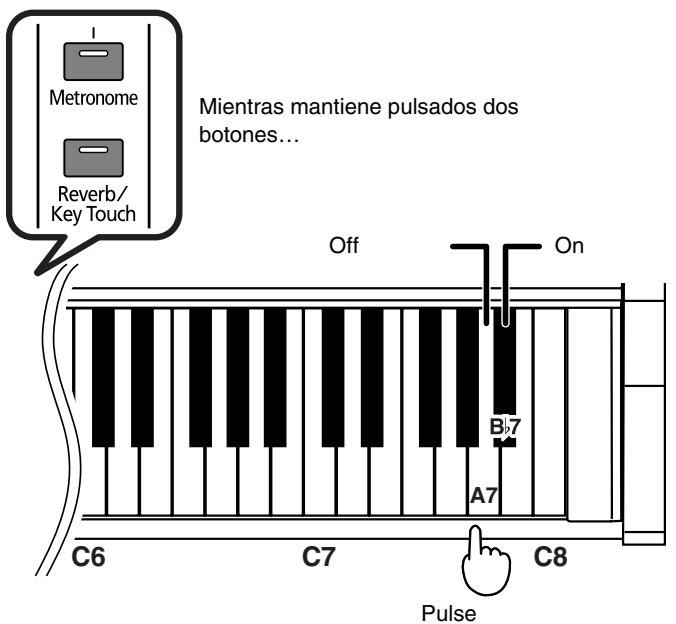

1. Mientras se mantienen pulsados los botones [Metronome] y [Reverb/Key Touch], pulse la nota "B#7" para activar el ajuste, o pulse la nota "A7" para desactivar el ajuste.

Mientras mantiene pulsados dos botones... Off On B:7 A7 C6 C7 C8 Pulse

Tecla	Valores	Descripción
A7	Off	Ésta es la curva de afinación estándar. Es la opción correcta cuando utilice Dual play (p. 117), o cuando toque junto con otros instrumentos.
Bb7	On	Esta curva de afinación expande en cierta medida los finales de graves y agudos. Es adecuada para interpretaciones como solos de piano. Este ajuste se mantiene efectivo cuando activa la unidad.

Desactivarlo todo excepto la interpretación de piano (Panel Lock)

La función “Panel Lock” bloquea el HP101e en un estado en el cual sólo se puede utilizar la interpretación de piano, y todos los botones se desactivarán. Esto evita que se modifiquen los ajustes sin querer, incluso si hay niños que toquen los botones por accidente.

En el estado Panel Lock, sólo se puede interpretar el sonido de piano de cola.

1. Baje el volumen al mínimo, y pulse el conmutador [Power On] para desactivar el equipo.
2. Mantenga pulsado el botón [Tone] y pulse el conmutador [Power On] para activar el equipo.

Power On HP101e Volume Demo Tone Mientras mantiene pulsado el botón [Tone], pulse el conmutador [Power On]. C1

Todos los botones se desactivan.

Ajuste el volumen.

Cuando toque el teclado, se oirá el sonido del piano de cola.

Para desactivar la función Panel Lock, baje el volumen al mínimo y vuelva a activar el equipo.

Utilizar la función V-LINK

Si conecta el HP101e a un dispositivo de imagen compatible con V-LINK podrá controlar las imágenes con el HP101e.

V-LINK

V-LINK ( V-LINK ^™ ) es una función que permite interpretar de forma conjunta música e imágenes. Utilizando MIDI para conectar dos o más dispositivos compatibles con V-LINK, podrá disfrutar fácilmente de una amplia gama de efectos visuales que se enlazan a los expresivos elementos de una interpretación musical.

* V-LINK (V-LINK™) es una marca comercial de Roland Corporation.

Cómo utilizar V-LINK

Al activar el instrumento, V-LINK se ajusta a OFF.

1. Mientras se mantienen pulsados los botones [Metronome] y [Reverb/Key Touch], pulse la nota "G#7" para activar el ajuste, o pulse la nota "G7" para desactivar el ajuste.

Mientras mantiene pulsados estos dos botones... Metronome Reverb/ Key Touch V-LINK desactivado V-LINK activado G7 G7 C6 C7 C8 Pulse

Tecla	Valores	Descripción
G7	Off	La función V-LINK está desactivada.
G#7	On	La función V-LINK está activada. Puede controlar imágenes utilizando las doce teclas del extremo izquierdo del teclado.

* Mientras V-LINK esté activado, no se producirá ningún sonido cuando pulse las doce teclas en el extremo izquierdo del teclado.

Cuando la función V-LINK está activada se iluminan los indicadores de todos los botones.

Capítulo 4. Conectar dispositivos externos

Conexión a equipos de audio

Puede conectar dispositivos de audio para reproducir el sonido del HP101e a través de los altavoces de su sistema de audio, o para grabar su interpretación en un grabador de cintas u otro dispositivo de grabación. Al conectar, utilice un cable de audio con un conector phone estándar (vendido por separado).

Ejemplos de conexión

* Para evitar un funcionamiento anómalo y/o causar daños en los altavoces u otros dispositivos, baje el volumen, y desactive todos los dispositivos antes de realizar ninguna conexión.

Reproducir el sonido del HP101e a través de los altavoces de un sistema de audio/Grabar la interpretación del HP101e en un dispositivo de grabación

○ Utilice el procedimiento siguiente cuando active el equipo.

1. Active el HP101e.
2. Active el dispositivo conectado.
3. Ajuste el volumen de cada dispositivo.

Puede ajustar el volumen de un módulo de sonido conectado con el HP101e.

Al grabar interpretaciones del HP101e en un dispositivo de grabación

1. Empiece a grabar con el dispositivo conectado.
2. Interprete en el HP101e.
3. Cuando termina la interpretación, detenga la grabación en el dispositivo conectado.

Reproducir el sonido de un dispositivo de audio a través de los altavoces del HP101e

○ Utilice el procedimiento siguiente cuando active el equipo.

1. Active el dispositivo conectado.
2. Active el HP101e.
3. Ajuste el volumen de cada dispositivo.
   * No puede utilizar el HP101e para ajustar el volumen del dispositivo generador de sonido conectado.

Desactivar el equipo.

1. Ajuste el volumen del HP101e y de los dispositivos conectados a la posición mínima.
2. Desactive el HP101e.
3. Desactive los equipos conectados.

Conexión a un ordenador

Puede utilizar un cable de interface USB MIDI (se vende por separado) para conectar el HP101e a su ordenador. Puede conectar el HP101e a un ordenador que disponga de Visual MT de Roland o de otro software secuenciador instalado y, a continuación, interpretar desde el software mediante el HP101e.

Ejemplos de conexión

* Para evitar un funcionamiento anómalo y/o causar daños en los altavoces u otros dispositivos, baje el volumen, y desactive todos los dispositivos antes de realizar ninguna conexión.
* Para realizar las conexiones al ordenador, debe instalar el software del "Controlador MIDI" en el ordenador. Para más detalles, consulte el Manual del Usuario de su interface MIDI.

Utilice un cable de interface USB MIDI para conectar el conector USB del ordenador a los conectores MIDI del HP101e.
Conectar dispositivos MIDI

Conectando un dispositivo MIDI externo e intercambiando información de interpretación, puede controlar las interpretaciones en un dispositivo desde el otro. Por ejemplo, puede dar salida al sonido desde el otro instrumento o cambiar tonos en el otro instrumento.

¿Qué es MIDI?

MIDI significa Musical Instrument Digital Interface (Interface Digital para Instrumentos Musicales) y es un estándar internacional que permite el intercambio de información de interpretación entre instrumentos musicales electrónicos y ordenadores.

El HP101e proporciona conectores MIDI, que permiten el intercambio de información de interpretación con dispositivos externos. Cuando se utilizan estos conectores para conectar el HP101e a dispositivos externos, puede acceder a una gama de posibilidades aún más amplía.

* También está disponible una publicación separada titulada "MIDI Implementation". Proporciona detalles completos acerca de la forma en que se ha aplicado MIDI en este equipo. En caso de necesitar esta publicación (por ejemplo, si desea realizar programación a nivel de bytes), póngase en contacto con el Centro Roland más cercano o con un distribuidor Roland autorizado.

Ejemplos de conexión

* Para evitar un funcionamiento anómalo y/o causar daños en los altavoces u otros dispositivos, baje el volumen, y desactive todos los dispositivos antes de realizar ninguna conexión.

Tocar el HP101e desde un secuenciador MIDI/Grabar una interpretación de HP101e en un secuenciador MIDI
    note right of A
        * El MT-90s no dispone de conector MIDI Out.
    end

* Seleccione Local Off si ha conectado el HP101e a un secuenciador MIDI. Consulte la sección “Activar y desactivar Local Control” (p. 126). Además ajuste su secuenciador MIDI a modo MIDI Thru (de forma que los mensajes recibidos en MIDI IN serán retransmitidos sin cambios desde MIDI OUT). Para más detalles, consulte el Manual del Usuario de su secuenciador MIDI.

Interpretar en el HP101e para reproducir un generador de sonido MIDI

Ajustes del canal de envío MIDI

MIDI dispone de dieciséis canales MIDI, numerados de 1\~16. Para que se realice la comunicación no basta con conectar un cable. Los dispositivos conectados se deben definir para que utilicen los mismos canales MIDI. De lo contrario, no se producirá ni se podrán seleccionar sonidos.

* El HP101e recibe todos los canales 1\~16.

Cuando el HP101e está activado, se selecciona el canal "1".

1. Mientras mantiene pulsados los botones [Metro-nome] y [Reverb/Key Touch], pulse la tecla (C6\~E#7) apropiada en el teclado.

El canal de transmisión MIDI cambiará al número que corresponde a la nota que ha pulsado.

Mientras mantiene pulsados estos dos botones... Metronome Reverb/ Key Touch 2 4 7 9 11 14 16 1 3 5 6 8 10 12 13 15 C6 C7 C8 Pulse

■ Activar y desactivar Local Control

Al conectar un secuenciador MIDI, ajuste Local Control a Off.

Tal como aparece en la ilustración, la información que describe lo que se ha tocado en el teclado pasa al generador de sonido interno por dos rutas distintas, (1) y (2). Como resultado, escuchará sonidos superpuestos o intermitentes. Para evitar que esto ocurra, se debe separar la ruta (1), ajustando el dispositivo a lo que se conoce como “Local Off”.

Local Control on: El teclado y el generador de sonido interno están enlazados.

Produce sonido Generador de sonido Local On

Local Control off: El teclado y el generador de sonido interno no están enlazados. Al tocar el teclado no se reproducirá ningún sonido.

No se produce sonido Generador de sonido Local Off

* Al conectar un instrumento de la serie MT de Roland, no es necesario cambiar el ajuste Local Off. Los dispositivos MT transmiten mensajes Local Off al ser activados. Si activa el equipo en el orden HP101e→ serie MT, se seleccionará automáticamente Local Off.
Al activar el equipo se ajusta a Local On.

1. Mientras se mantienen pulsados los botones [Metronome] y [Reverb/Key Touch], pulse la nota "C8" para activar el ajuste, o pulse la nota "B7" para desactivar el ajuste.

Mientras mantiene pulsados dos botones... Metronome Reverb/ Key Touch Local On Local Off B7 C8 C6 C7 Pulse

Lista de sonidos

Éstos seleccionan los sonidos duales Sonido del botón [Tone]: Mientras mantiene pulsado el botón [Tone], pulse la tecla correspondiente. Sonido Dual: Mientras mantiene pulsado el botón [Tone] y el botón [Metronome], pulse la tecla correspondiente. Sonido dual (p. 117)

Mientras mantiene pulsado el botón [Tone], pulse la tecla correspondiente.

Tecla pulsada	Número del sonido	Sonido
A0	1	Grand Piano
B0	2	Mellow Piano
C1	3	Electric Piano1
D1	4	Electric Piano2
E1	5	Vibraphone
F1	6	Harpsichord
G1	7	Coupled Harpsichord
A1	8	Church Organ 1
B1	9	Organ Flute
C2	10	Rotary Organ
D2	11	Church Organ 2
E2	12	Slow Strings
F2	13	Strings
G2	14	Choir

Sonido dual

Mientras mantiene pulsado el botón [Tone] y el botón [Metronome], pulse la tecla correspondiente.

Tecla pulsada	Sonido
A0	Slow Strings
B0	Strings
C1	Choir

Lista de funcionamiento fácil

Ajustes del metrónomo

Mientras mantiene pulsado el botón [Metronome], pulse la tecla correspondiente. Tap Tempo (p. 119) C1 0 2 3 4 6 Tiempo del metró- nomo (p. 118) C2 Tempo (p. 118) (tempo de referencia) C3 Tempo (p. 118) (valor del tempo) C4 C5 C6 C7 C8 Volumen del metró- nomo (p. 119)

Otros ajustes

Mientras mantiene pulsado el botón [Metronome] y el botón [Reverb/Key Touch], pulse la tecla correspondiente. C1 Master Tuning (p. 120) Resonancia damper (p. 122) Temperamento/Nota tónica (p. 121) Transposición de tonos (p. 116) Ajustar el canal MIDI (p. 125) V-LINK (p. 123) Stretch Tuning (p. 122) Local On/Off (p. 126)

Solucionar Problemas

Si piensa que existe un problema, primero lea esto.

El equipo no se activa

¿El cable de alimentación está correctamente conectado (p. 111)?

El botón no funciona

¿El panel está bloqueado (p. 123)?

Desactive el equipo, luego vuélvalo a activar.

No se oye ningún sonido.

¿El nivel de volumen del HP101e está completamente bajado (p. 112)?

¿Están conectados los auriculares (p. 112)?

¿Hay algún conector en el jack Phones?

Si conecta unos auriculares u otros conectores en el jack para auriculares, los sonidos dejan de reproducirse por los altavoces.

¿Está Local Off seleccionado?

Cuando Local Control está ajustado a Off, no se produce ningún sonido tocando el teclado. Ajuste Local Control a "On" (p. 126).

¿Está V-LINK activado?

Mientras V-LINK esté activado, no se producirá ningún sonido cuando pulse las doce teclas en el extremo izquierdo del teclado (p. 123).

No se oye ningún sonido (cuando un instrumento MIDI está conectado)

¿Se han activado todos los dispositivos?

¿Los cables MIDI están correctamente conectados?

¿El canal MIDI coincide con el instrumento conectado (p. 125)?

Los sonidos se oyen dos veces (doblados) cuando se toca el teclado ¿El HP101e está en Dual play (p. 117)?

Cuando el HP101e está conectado a un secuenciador externo, ajústelo al modo Local Off (p. 126).

Como alternativa, puede ajustar el secuenciador de forma que su función MIDI Thru esté en OFF.

El sonido no cambia

¿El panel está bloqueado (p. 123)?

Desactive el equipo, luego vuélvalo a activar.

No suenan todas las notas tocadas

El número máximo de notas que el HP101e puede tocar simultáneamente es de 64.

La utilización frecuente del pedal damper al interpretar junto con una canción puede provocar una información de interpretación con demasiadas notas, provocando que caigan algunas notas.

La sintonización o afinación del teclado o de la canción está desactivada

¿Ha ajustado Transpose (p. 116)?

¿Los ajustes para "Temperament" y "Stretch Tuning" son correctos (p. 121)?

¿El ajuste para "Master Tuning" es correcto (p. 120)?

Pulsar un pedal no tiene efecto, o el efecto del pedal no se detiene ¿El pedal está conectado correctamente?

Asegúrese de que el cable del pedal está conectado con seguridad al jack del pedal de la parte inferior del equipo, en la parte posterior (p. 111).

El pedal vibra

Coloque el ajustador de debajo del pedal de forma que éste presione firmemente la superficie del suelo (p. 113).

En el intervalo superior, el sonido cambia de forma abrupta más allá de cierta tecla

En un piano acústico, las notas de la octava y media superior del teclado continúan sonando hasta que caen de forma natural, independientemente del pedal damper. También existe una diferencia en el timbre. Los pianos Roland simulan fielmente las características

ticas del piano acústico. En el HP101e, el intervalo no afectado por el pedal damper cambiará dependiendo del ajuste de Key Transpose.

Se produce un pitido muy agudo

Al escuchar con auriculares:

Algunos de los sonidos de piano más llamativos y efervescentes disponen de muchos componentes de gama alta, que pueden provocar que parezca que el sonido tenga una reverberación metálica añadida. Dado que esta reverberación pasa a ser particularmente notable si se complementa con una reverberación fuerte, quizás pueda atenuar el problema reduciendo la cantidad de reverberación aplicada al sonido.

Al escuchar con altavoces:

Aquí, la causa puede ser distinta (como por ejemplo, una resonancia generada por el HP101e). Consulte con su distribuidor Roland o con el Centro de Servicio Roland más cercano.

La gama de bajos sueña extraña, o hay una resonancia de vibración Al escuchar con altavoces:

Si interpreta a volúmenes altos puede causar que los instrumentos situados cerca del HP101e resuenen.

La resonancia también puede producirse con fluorescentes, puertas de cristal, y otros objetos. En particular, este problema se da con más frecuencia cuando aumenta el componente de bajo, y al tocar el sonido a volúmenes más altos. Utilice las siguientes medidas para suprimir dicha resonancia.

- Coloque los altavoces de forma que queden a 10\~15cm de las paredes y otras superficies.

- Reduzca el volumen.

- Separe los altavoces de cualquier objeto que pueda causar resonancias.

Al escuchar con auriculares:

Aquí, la causa puede ser distinta. Consulte con su distribuidor Roland o con el Centro de Servicio Roland más cercano.

El nivel de volumen del instrumento conectado a los jacks Input es demasiado bajo

¿Es posible que utilice un cable de conexión que contiene una resistencia?

Utilice un cable de conexión que no contenga resistencias.

Especificaciones principales

Teclado
Teclado	88 teclas (Teclado compacto de acción martillo progresiva)
Sensibilidad táctil	Tacto: Ligero, Medio, Pesado, Fijo
Modos del teclado	Whole, Dual (balance de volumen ajustable)
Generador de sonido
Polifonía máxima	64 voces
Sonidos	14 sonidos
Temperamento	7 tipos, tónica seleccionable
Stretched Tuning	2 tipos
Master Tuning	415.3Hz~466.2Hz (ajustable en incrementos de 0.1Hz)
Transposición	Transposición de tonos (-6~+5 en semitonos)
Efectos	Reverberación (8 niveles), Chorus (sólo para E. Piano), resonancia Damper (8 niveles)
Metrónomo
Tiempo	0/4, 2/4, 3/4, 4/4, 6/4
Volumen	8 niveles
Tempo	Negra= 20~250
Canciones predefinidas	65 canciones
Otros
Potencia nominal de salida	20W x2
Altavoces	12cm x2
Pantalla	LED Beat
Control	Volumen
Pedales	Damper, Celeste, Sostenuto
Otras funciones	Panel Lock, modo Twin Piano
Conectores	Jacks de salida (L/Mono, R), Jacks de entrada (L/Mono, R), Jack de auriculares x 2 (Estéreo), conectores MIDI (In, Out)
Alimentación	AC230V
Consumo	48W
Dimensiones (incluyendo el soporte del piano)	1,388(Anch.) x 397(Prof.) x 810(Alt.) mm
	1.388(Anch.) x 397(Prof.) x 1.000(Alt.) mm (incluyendo el atril)
Peso (incluyendo el soporte del piano)	42kg
Accesorios	Manual del usuario, cable de alimentación, gancho para auriculares

* Con el objetivo de mejorar el producto, las especificaciones y/o el aspecto del equipo están sujetos a cambios sin previo aviso.

HP101e Roland Digital Piano

Handleiding
