Type de produit	Cave à vin
Marque	Qlima
Modèle	FWK1628
Capacité	Environ 28 bouteilles
Dimensions (L x H x P)	50 x 85 x 55 cm
Poids	28 kg
Alimentation	220-240 V ~ 50 Hz
Classe climatique	N/ST (16°C à 38°C)
Plage de température	5°C à 18°C
Type de refroidissement	Compresseur
Fonctions principales	Contrôle électronique de température, éclairage LED intérieur, porte vitrée avec filtre UV, système anti-vibration, thermostat réglable
Entretien et nettoyage	Nettoyer l'intérieur et l'extérieur avec un chiffon doux et de l'eau savonneuse. Dégivrer manuellement si nécessaire. Nettoyer le condenseur tous les 6 mois.
Sécurité	Fermeture de porte sécurisée, pieds réglables pour stabilité, mise à la terre requise
Pièces détachées et réparabilité	Indice de réparabilité de 6.8/10. Pièces disponibles : thermostat, compresseur, ventilateur, joints de porte.
Informations générales	Cave à vin de la marque Qlima, modèle FWK1628. Utilisation domestique. Garantie 2 ans.

FOIRE AUX QUESTIONS - FWK1628 QLIMA

Comment régler la température de la cave à vin Qlima FWK1628 ?

Utilisez le panneau de contrôle à l'avant. Appuyez sur les touches + ou - pour ajuster la température entre 5°C et 18°C. La température idéale pour le stockage du vin est généralement entre 10°C et 14°C.

Quelle est la capacité en bouteilles du FWK1628 ?

Le modèle FWK1628 peut contenir environ 28 bouteilles de vin standard (type Bordeaux). Cette capacité peut varier selon la forme et la taille des bouteilles.

La cave à vin fait du bruit, est-ce normal ?

Un léger bruit de fonctionnement du compresseur et du ventilateur est normal. Si le bruit devient anormalement fort, vérifiez que l'appareil est de niveau et qu'il n'y a pas de contact avec des objets environnants.

Comment nettoyer correctement ma cave à vin Qlima ?

Débranchez l'appareil. Nettoyez l'intérieur et l'extérieur avec un chiffon doux imbibé d'eau tiède et de savon doux. N'utilisez pas de produits abrasifs. Séchez soigneusement avant de rebrancher.

Puis-je installer la cave à vin dans un garage ou une cave ?

Oui, mais la température ambiante doit être comprise entre 16°C et 38°C (classe climatique N/ST). Évitez les endroits humides ou exposés à la lumière directe du soleil.

Que faire si la cave à vin ne refroidit plus ?

Vérifiez d'abord l'alimentation électrique. Assurez-vous que la porte est bien fermée. Si le problème persiste, le thermostat ou le compresseur peut être défectueux. Contactez le service après-vente.

Les bouteilles doivent-elles être couchées ou debout ?

Pour le vin, il est recommandé de stocker les bouteilles couchées afin que le liquide reste en contact avec le bouchon, ce qui évite son dessèchement.

Comment dégivrer la cave à vin ?

Débranchez l'appareil et laissez la porte ouverte jusqu'à ce que la glace fonde. N'utilisez jamais d'outils tranchants pour gratter la glace. Essuyez l'eau avec un chiffon.

Quelle est la garantie du FWK1628 ?

La garantie est de 2 ans pour les pièces et la main-d'œuvre, conformément à la législation en vigueur. Conservez votre ticket de caisse.

Où trouver des pièces détachées pour ce modèle ?

Vous pouvez commander des pièces détachées auprès du service client Qlima ou de revendeurs agréés. L'indice de réparabilité est de 6.8/10, indiquant une bonne disponibilité des pièces.

MODE D'EMPLOI FWK1628 QLIMA

Schéma électrique 50

Fonctionnement de votre refroidisseur à vin 51

Optimiser la performance 53

Entretien interne 53

Dépannage 54

Conditions de garantie 55

Données techniques 56

GB TABLE OF CONTENTS

Par mesure de sécurité, consultez attentivement ce manuel d'instructions ! Les personnes qui ne sont pas familiarisées avec ce manuel d'instructions ne doivent pas utiliser ce produit. Nous vous conseillons de ranger ce manuel d'instructions à un endroit sûr pour pouvoir le consulter ultérieurement.

A. Ne pas utiliser de câble endommagé. B. Ne pas serrer ou plier le câble. C. Placer sur une surface plane. D. Ne pas placer devant une fenêtre ouverte. E. Ne pas mettre en contact avec des produits chimiques. F. Ne pas placer auprès d'une source de chaleur. G. Ne pas immerger. H. Ne pas renverser.

GB GENERAL SAFETY

Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil et conservez-le pour toute référence ultérieure. Installez cet appareil uniquement s'il est conforme à la législation, aux ordonnances et aux normes locales et nationales. Ce produit est destiné à être utilisé en tant que refroidisseur à vin dans des maisons résidentielles et est uniquement adapté à l'utilisation dans des lieux secs, dans des conditions normales de domicile, en intérieur dans le salon, la cuisine ou le garage. Utilisez uniquement ce produit pour le refroidissement du vin. N'utilisez pas ce produit à d'autres fins que celles décrites dans ce guide.

IMPORTANT

• L'installation doit entièrement répondre aux réglementations, ordonnances et normes en vigueur localement.
• L'appareil est conçu exclusivement pour une utilisation dans un lieu sec, à l'intérieur de la maison.
• Vérifiez la tension du réseau. Cet appareil est conçu uniquement pour une prise de courant avec mise à la terre avec une tension de raccordement de 230 V / 50 Hz.
• L'appareil DOIT toujours être branché sur une prise de terre. Si l'alimentation électrique n'est pas connectée à la terre, l'appareil ne doit absolument pas être branché.
• La fiche électrique doit toujours être facilement accessible lorsque l'appareil est branché.
• Lisez soigneusement ce manuel et suivez les instructions.

Avant de brancher l'appareil, vérifiez si :

• la tension de raccordement est bien la même que celle indiquée sur la plaque signalétique ;
• la prise et l'approvisionnement en courant sont bien adaptés à l'appareil ;
• la fiche électrique rentre bien dans la prise de contact ;
• l'appareil est bien posé sur une surface plane et stable.

Si vous n'êtes pas certain que tout est en ordre, faites vérifier l'installation électrique par un professionnel.

• Le refroidisseur à vin est un dispositif sûr, fabriqué en conformité avec les normes de sécurité CE. Soyez cependant prudent lors de son utilisation, comme avec tout autre appareil électrique.
• Ne couvrez jamais la grille d'entrée et de sortie d'air.
• Débranchez toujours l'appareil avant d'en nettoyer ou d'en changer une pièce.
• Comme avec tous les appareils électriques, soyez prudent et attentif lorsque des enfants se trouvent près de l'appareil.
• Si une éventuelle réparation est nécessaire (en dehors des activités d'entretien), faites-la exécuter par un technicien agréé ou par votre distributeur. Dans le cas contraire, vous risquez d'annuler votre garantie.
• Débranchez toujours l'appareil lorsque vous ne l'utilisez pas.
• Si le cordon électrique de l'appareil est endommagé, faites-le toujours changer par

votre distributeur, le service après-vente ou un technicien agréé.

• Cet appareil n'est pas conçu pour des utilisateurs (y compris les enfants) qui présentent un handicap moteur, mental ou sensoriel, ou qui manquent d'expérience et de connaissances, sauf s'ils sont surveillés par une personne responsable de leur sécurité.
• Surveillez les enfants présents, ils ne doivent en aucun cas jouer avec l'appareil.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et des personnes aux capacités physiques, sensorielles ou mentales réduites, ou manquant d'expérience et de connaissances ; il faut pour cela leur avoir fourni un encadrement ou des consignes à propos de l'utilisation sécurisée de l'appareil et leur avoir expliqué clairement les dangers potentiels.
• Ne laissez pas les enfants jouer avec l'appareil.
• Les enfants ne doivent pas être chargés du nettoyage et de l'entretien de l'appareil sauf s'ils sont encadrés.

ATTENTION !

• N'utilisez jamais l'appareil avec un cordon ou une fiche électrique endommagé. Ne serrez jamais le cordon électrique et évitez tout contact avec des arêtes tranchantes.
• Le non-respect des instructions peut conduire à une annulation de la garantie de l'appareil.

AVERTISSEMENT !

• Maintenez les ouvertures de ventilation - dans l'enceinte de l'appareil ou dans la structure encastrée - non obstruées.
• N'utilisez pas de dispositifs mécaniques ou d'autres moyens pour accélérer le processus de décongélation que ceux recommandés par le fabricant.
• Ne détériorez pas le circuit de réfrigération.
• N'utilisez pas d'appareils électriques à l'intérieur des compartiments de stockage de l'appareil, à moins qu'ils ne soient recommandés par le fabricant.
• Ne stockez pas de substances explosives telles que des bombes aérosols avec un agent propulseur inflammable dans cet appareil.

AVANT D'UTILISER VOTRE REFROIDISSEUR À VIN POUR LA

PREMIÈRE FOIS :

Assurez-vous que le refroidisseur à vin est maintenu vertical pendant le transport. Après avoir retiré l'appareil de son emballage, assurez-vous qu'il est en bon état. S'il y a des problèmes avec le refroidisseur à vin, veuillez contacter un centre de service habilité immédiatement.

• Placez l'appareil sur un plancher horizontal suffisamment solide pour le supporter lorsqu'il est à pleine capacité. Pour mettre à niveau le refroidisseur à vin, réglez les pieds de mise à niveau situés au bas de l'appareil.
• Ne pas utiliser ce refroidisseur à vin pour des applications auxquelles il n'est pas destiné. Les dommages résultant d'une utilisation incorrecte ou de réparations non autorisées annuleront la garantie.
• Pour une circulation correcte de l'air, veuillez maintenir un dégagement minimum de 50 mm entre l'arrière du refroidisseur à vin et le mur.
• Ne faites pas fonctionner le refroidisseur à vin dans des environnements moites ou humides.
• Éloignez le refroidisseur à vin des rayons directs du soleil.
• Tenir le refroidisseur à vin hors de portée des matières dangereuses ou des substances combustibles ou inflammables.

ATTENTION :

• Ce refroidisseur à vin est destiné uniquement à des applications autonomes.
• DANGER : RISQUE DE COINCEMENT D'UN ENFANT. Un refroidisseur à vin peut être dangereux pour un enfant. Retirez tous les cliquets, couvercles, verrous et/ou portes des appareils inutilisés ou mis au rebut pour empêcher le coincement et l'étouffement d'un enfant. Ne jamais autoriser un enfant à faire fonctionner, jouer ou ramper à l'intérieur de cet appareil.

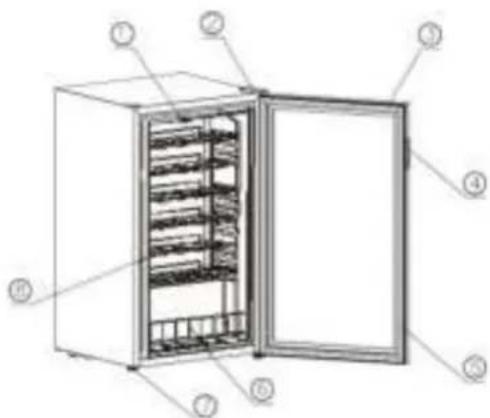

LISTE DES PIÈCES

1. Régulateur de température et lumière
2. Charnière
3. Porte en verre
4. Poignée encastrée
5. Joint de porte
6. Porte-bouteille
7. Jambe de nivellement
8. Étagère

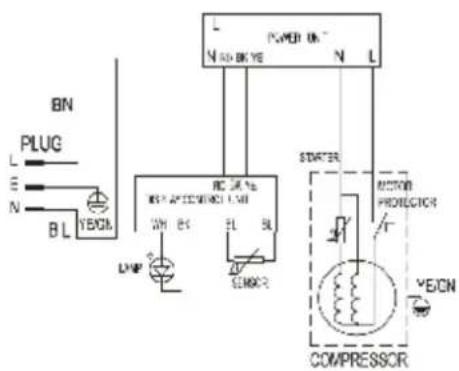

SCHÉMA ÉLECTRIQUE

FONCTIONNEMENT DE VOTRE REFROIDISSEUR À VIN

Configuration initiale

Retirez les emballages intérieurs et extérieurs et branchez le refroidisseur à vin sur une alimentation électrique. Une fois branché, laissez-le fonctionner pendant au moins 30 minutes. Ne modifiez pas la température et ne réglez aucun paramètre durant cette période.

Votre refroidisseur à vin peut être à la température souhaitée. La plage de température de l'unité est de 4 °C à 18 °C.

Réglage de la température : FWK 1628

Évitez de régler le thermostat trop haut ou trop bas, sinon le refroidisseur à vin ne pourra pas atteindre des températures de refroidissement satisfaisantes. L'échelle de température va de 1, le réglage le plus chaud, à 7, le plus froid. La position 0 est un paramètre OFF (arrêt) qui peut être utilisé lorsque le refroidisseur à vin est vide.

Illustration 3A : FWK 1628

1. Thermostat
2. Interrupteur de lumière
3. Lumière LED

Réglage de la température : FWK 1628A

Ajuster la température en utilisant les boutons

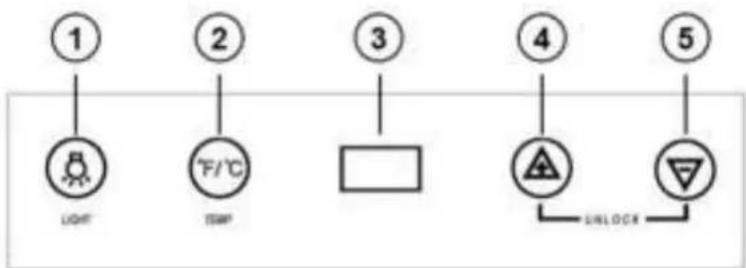

Illustration 3B : FWK 1628A

1. Interrupteur lumière intérieure
2. Bouton de sélection °F / °C
3. Fenêtre d'affichage numérique
4. Bouton pour augmenter la température
5. Bouton pour diminuer la température

Lors du stockage de vins dans le refroidisseur à vin, éloignez-les du mur arrière. Pour permettre la libre circulation de l'air froid, n'empilez pas les vins sur les étagères et ne mettez jamais d'éléments chauds dans le refroidisseur à vin.

Vins rouges, température préconisée 15 - 18°C.

Vins blancs, température préconisée 8 - 14°C.

Vins pétillants, température préconisée 8 - 9°C.

NOTE :

Lors de la première utilisation, ou après une remise en route avec un temps d'arrêt prolongé, une différence de température de quelques degrés peut apparaître entre la température sélectionnée et celle indiquée sur l'écran LCD. Ceci est normal, dû à la durée du temps d'activation et disparaît après quelques heures de fonctionnement.

CHANGER LE SENS D'OUVERTURE DE LA PORTE (À noter, option non disponible pour le modèle FWK1628A)

La porte du modèle FWK 1628 est réversible (elle peut s'ouvrir/fermer à gauche comme à droite). Pour changer facilement le sens d'ouverture, merci de suivre les instructions suivantes.

ATTENTION ! :

- Pour éviter des blessures corporelles et/ou des dommages matériels et/ou au refroidisseur, il est fortement recommandé qu'une personne vous assiste pendant le processus d'inversion des portes.

Retrait de la porte

• Éteignez l'unité et débranchez le cordon d'alimentation de la prise murale.
• Inclinez l'appareil vers l'arrière et fixez-le à un angle de 45 degrés.
• Retirez le volet à charnière supérieure (fig. 4 : N° 6).
• Retirez les vis (fig. 4 : N° 1) qui fixent la charnière supérieure (fig. 4 : N° 5) au cadre. Retirez la charnière supérieure (fig. 4 : N° 5).
• Soulevez la porte, retirez-la de la charnière inférieure et placez-la sur une surface matelassée pour éviter des dommages et rayures.
• Retirez les vis (fig. 4 : N° 3) qui maintiennent la charnière inférieure, jambe avant (fig. 4 : N° 2). Retirez la charnière inférieure, jambe avant (fig. 4 : N° 2).
• Retirez la jambe avant (fig. 4 : N° 4) et transférez-la sur le côté opposé.

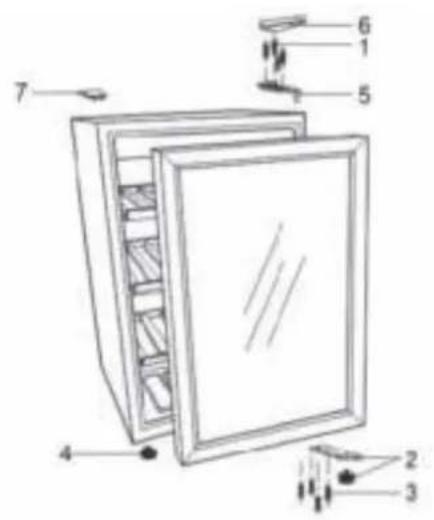

Installation de la porte

• Retirez la plaque de recouvrement (fig. 5 : N° 7) recouvrant les orifices de la charnière supérieure.
• Inversez le sens de la charnière inférieure (fig. 5 : N° 2).
• Installez la charnière inférieure, jambe avant (fig. 5 : N° 2) sur le cadre inférieur avec les vis (fig. 5 : N° 3).
• Fixez la porte sur la charnière inférieure.
• En maintenant la porte en position fermée, fixez la charnière supérieure (fig. 5 : N° 5) à la porte et vissez dans le cadre (fig. 5 : N° 1). À noter : Ne serrez pas complètement les vis (fig. 5 : N° 1) jusqu'à ce que le haut de la porte soit mis à niveau avec le haut de l'appareil.
• Installez le volet à charnière supérieure (fig. 5 : N° 6) sur la charnière supérieure.

• Pour assurer une performance et une efficacité maximales, placez le refroidisseur à vin dans un endroit avec une circulation d'air correcte.
• Prévoyez un espace adéquat autour du refroidisseur à vin :

Côtés : 19 mm

Hauteur : 100 mm

Arrière : 50 mm

• Ne placez pas l'appareil directement au soleil.
• Ne placez pas d'objets lourds au-dessus du refroidisseur à vin.

ENTRETIEN INTERNE

• Coupez l'alimentation électrique avant de nettoyer l'armoire de l'appareil.
• Retirez tous les vins et les étagères de stockage.
• Nettoyez l'intérieur de l'appareil avec de l'eau chaude et une solution détergente neutre.
• Séchez soigneusement toutes les surfaces.

À noter :

a. N'utilisez pas de nettoyants abrasifs pour nettoyer le refroidisseur à vin. b. Utilisez une eau savonneuse douce pour nettoyer les joints de la porte. c. Pour garantir un fonctionnement efficace, nettoyez également soigneusement l'arrière et l'avant du refroidisseur à vin. Assurez-vous que l'alimentation électrique est coupée avant de nettoyer l'arrière et l'avant du refroidisseur à vin.

DÉPANNAGE

Pour éviter des dépenses inutiles, nous vous conseillons de toujours consulter en premier le mode d'emploi. Si celui-ci ne donne pas de résultat, vous pouvez emmener le refroidisseur à vin à réparer chez votre distributeur.

Symptômes Cause possible Solutions
Le refroidisseur à vin ne refroidit pas.	L'appareil n'est pas branché.	Branchez l'appareil.
	La tension électrique n'est pas correcte.	Assurez la tension électrique adaptée.
	Un fusible est peut être cassé.	Remplacez le fusible de l'appareil.
Le refroidisseur à vin ne reçoit pas assez de froid.	Les paramètres de température peuvent être incor-rects.	Assurez-vous que la température fixée est correcte.
	Le refroidisseur à vin est placé trop près d'une source de chaleur.	Éloignez le refroidisseur à vin des rayons directs du soleil ou de toute autre source de chaleur.
	La ventilation n'est pas suffisante.	Placez le refroidisseur de vin dans un emplacement avec une ventilation et des hauteurs utiles adaptées.
	La porte n'est pas complètement fermée ou le joint de la porte ne fonctionne pas correctement.	Fermez bien la porte. N'ouvrez pas la porte fréquemment et ne gardez pas la porte ouverte longtemps.
Le refroidisseur semble faire beaucoup de bruit	L'appareil n'est pas mis à niveau ou placé correctement.	Réglez les pieds de l'appareil et assurez-vous que le produit est nivelé.
	La ventilation n'est pas suffisante.	Laisser suffisamment d'espace autour de l'appareil.
	L'appareil est trop prêt d'un mur ou d'une autre surface.	Laisser suffisamment d'espace autour de l'appareil.
	Bouteilles mal placées	Assurez-vous que les bouteilles sont placées correctement.
Du givre s'accumule dans l'appareil.	Il y a une humidité excessive ou la température interne est trop basse.	Arrêtez le refroidisseur à vin, débranchez-le et enlevez le givre à la main. Rebranchez le courant une fois que la glace est décongelée.

Le refroidisseur à vin a une garantie de 24 mois à partir de la date d'achat. Durant cette période, tous les défauts de fabrication et de matériel sont réparés gratuitement. Le règlement est le suivant :

1. Toutes autres revendications de dommages et intérêts, dommages consécutifs inclus, seront expressément refusées.
2. La réparation ou le changement de pièces durant la période de garantie ne provoque pas un prolongement de cette même garantie.
3. La garantie n'est pas valable en cas de modification de l'appareil, d'utilisation de pièces non d'origine, ou de réparation effectuée par des tierces personnes.
4. Les pièces subissant une usure normale, comme le filtre, ne sont pas garanties.
5. La garantie n'est valable que sur présentation de la preuve d'achat originale et datée sur laquelle aucune modification n'a été apportée.
6. La garantie ne couvre pas les dégâts causés par une utilisation ne respectant pas le mode d'emploi, ou suite à des négligences.
7. Les frais d'expédition et les risques liés à l'envoi du refroidisseur de vin ou de ses pièces sont toujours à la charge de l'acheteur.
8. Tout dégât causé par l'utilisation du climatiseur sans filtre, ou avec un filtre d'une autre marque que Qlima, n'est pas couvert par la garantie.

Ne jetez pas les appareils électriques avec les déchets municipaux non triés. Utilisez des équipements de collecte séparés. Contactez votre gouvernement local pour toute information concernant les systèmes de collecte disponibles. Si les appareils électriques sont jetés dans des sites d'enfouissement des déchets ou dans des déchetteries, des substances dangereuses risquent de pénétrer dans les nappes phréatiques et d'entrer dans la chaîne alimentaire, ce qui peut poser des risques pour votre santé et votre bien-être. Lors du remplacement d'appareils électriques usagés par des appareils neufs, le revendeur est tenu de reprendre votre vieil appareil pour recyclage au moins gratuitement. Ne jetez pas les piles au feu car elles pourraient exploser ou rejeter des liquides dangereux. Si vous remplacez ou détruisez la télécommande, retirez les piles et jetez-les conformément aux lois en vigueur car elles nuisent à l'environnement.

Ne jetez pas vos appareils électriques avec vos ordures ménagères. Veuillez les déposer dans les lieux de dépôt prévus à cet effet. Pour toute information concernant le recyclage, merci de vous informer auprès de votre distributeur ou des autorités locales.

Marque	Qlima
Type	FWK 1628 / FWK 1628A
Catégorie d'appareil ménager de réfrigération	Réfrigérateur avec compartiment cave, Cave, Appareils de stockage du vin
Catégorie d'efficacité énergétique B
Secteur (V/Hz/ph) 230 / 50 / 1
Consommation électrique annuelle (kWh/an) 151
Volume de stockage net de chaque compartiment (litres)	88
Température de calcul des autres compartiments	non applicable
Compartiments sans givre	aucun
Sécurité coupure électricité (heures)	non applicable
Capacité de congélation (kg/24 h)	non applicable
Classe climatique	SN, N, cet appareil est destiné à un usage dans une température ambiante entre 10 °C et 32 °C.
Émission acoustique dans l'air (dB(A) re 1 pW)	41
Usage	Uniquement autonome
Utilisation prévue	Cet appareil est prévu pour être utilisé exclusivement pour le stockage du vin
Température de stockage min./max. (°C)	4-18
Consommation électrique (kW)	0,085
Consommation électrique lampe (kW)	0.5
Courant nom. (A)	0.55
Type de compresseur	alternatif
Type réfrigérant / g	R600a / 25 gr.
Dimensions (l x h x p) (mm)	430 x 825 x 480
Poids (kg)	26
Unité de protection	IP X0
Gaz de soufflement isolant	Cyclopentane
