Produkttyp	Vinkyl
Märke	Qlima
Modell	FWK1628
Kapacitet	Cirka 28 flaskor
Mått (B x H x D)	50 x 85 x 55 cm
Vikt	28 kg
Strömförsörjning	220-240 V ~ 50 Hz
Klimatklass	N/ST (16°C till 38°C)
Temperaturområde	5°C till 18°C
Kyltyp	Kompressor
Huvudfunktioner	Elektronisk temperaturkontroll, LED-belysning invändigt, glasdörr med UV-filter, antivibrationssystem, justerbar termostat
Underhåll och rengöring	Rengör insidan och utsidan med en mjuk trasa och tvålvatten. Avfrosta manuellt vid behov. Rengör kondensorn var 6:e månad.
Säkerhet	Säker dörrstängning, justerbara fötter för stabilitet, jordning krävs
Reservdelar och reparerbarhet	Reparerbarhetsindex 6,8/10. Tillgängliga delar: termostat, kompressor, fläkt, dörrtätningar.
Allmän information	Vinkyl från märket Qlima, modell FWK1628. Hushållsanvändning. 2 års garanti.

Vanliga frågor - FWK1628 QLIMA

Hur ställer man in temperaturen på vinkylen Qlima FWK1628?

Använd kontrollpanelen på framsidan. Tryck på + eller - knapparna för att justera temperaturen mellan 5°C och 18°C. Idealtemperatur för vinlagring är vanligtvis mellan 10°C och 14°C.

Vilken flaskkapacitet har FWK1628?

Modellen FWK1628 rymmer cirka 28 standardflaskor (Bordeaux-typ). Kapaciteten kan variera beroende på flaskornas form och storlek.

Vinkylen låter, är det normalt?

Ett lätt driftljud från kompressorn och fläkten är normalt. Om ljudet blir onormalt högt, kontrollera att apparaten står plant och att den inte är i kontakt med omgivande föremål.

Hur rengör jag min Qlima-vinkyl på rätt sätt?

Koppla ur apparaten. Rengör insidan och utsidan med en mjuk trasa indränkt i ljummet vatten och mild tvål. Använd inte slipande rengöringsmedel. Torka noggrant innan du ansluter igen.

Kan jag installera vinkylen i ett garage eller en källare?

Ja, men omgivningstemperaturen måste vara mellan 16°C och 38°C (klimatklass N/ST). Undvik fuktiga platser eller platser i direkt solljus.

Vad gör jag om vinkylen inte längre kyler?

Kontrollera först strömförsörjningen. Se till att dörren är ordentligt stängd. Om problemet kvarstår kan termostaten eller kompressorn vara defekt. Kontakta kundservice.

Ska flaskorna ligga eller stå?

För vin rekommenderas det att förvara flaskorna liggande så att vätskan håller kontakten med korken, vilket förhindrar att den torkar ut.

Hur avfrostar man vinkylen?

Koppla ur apparaten och låt dörren stå öppen tills isen smälter. Använd aldrig vassa verktyg för att skrapa bort isen. Torka upp vattnet med en trasa.

Vilken garanti har FWK1628?

Garantin är 2 år för delar och arbete, enligt gällande lagstiftning. Spara ditt kvitto.

Var hittar jag reservdelar till denna modell?

Du kan beställa reservdelar från Qlimas kundtjänst eller auktoriserade återförsäljare. Reparerbarhetsindexet är 6,8/10, vilket indikerar god tillgång på delar.

BRUKSANVISNING FWK1628 QLIMA

Allmänna säkerhetsföreskrifter 114

Lista över delar 118

Elschema 118

Användning av vinkylare 118

Optimera prestandan 121

Underhåll 121

Felsökning 121

GARANTIVILLKOR 122

TEKNISKA SPECIFICATIONER 123

Av säkerhetsskäl, läs noga igenom denna bruksanvisning innan du använder enheten. Personer som inte har satt sig in i denna bruksanvisning får inte använda denna apparat. Vi rekommenderar starkt att denna bruksanvisning förvaras på ett säkert ställe för framtida referens.

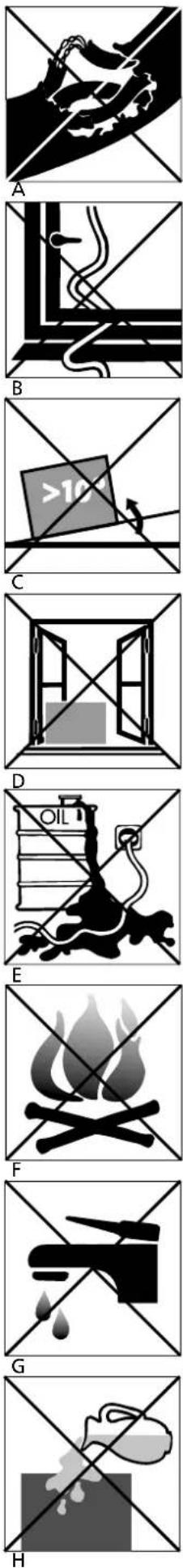

A. Använd inte en trasig sladd. B. Sladden får inte klämmas eller böjas. C. Får ej placeras på ojämnt underlag. D. Får ej placeras framför ett öppet fönster. E. Får ej komma i kontakt med kemikalier. F. Får ej placeras nära en värmekälla. G. Får ej sänkas ner i vatten. H. Spill inte vätska på enheten.

Läs igenom handboken noga innan du använder enheten. Behåll den för framtida bruk. Installera endast enheten om den uppfyller kraven i lokala/nationella lagar, förordningar och standarder. Denna produkt är avsedd att användas som en vinkylare i bostadshus och är endast lämplig för användning på torra platser, under normalt hushållsbruk, inomhus i vardagsrummet, i köket och garaget. Använd produkten endast för kylning av vin. Använd inte produkten för andra ändamål än det som beskrivs i denna manual.

VIKTIGT

• Installationen måste helt följa lokala bestämmelser, föreskrifter och standarder.
• Enheten lämpar sig enbart för användning på torra platser inomhus.
• Kontrollera elnätets spänning. Enheten lämpar sig enbart för jordade uttag – anslutningsspänning 220-240 V/50 Hz.
• Enheten MÅSTE alltid ha en jordad anslutning. Du får absolut inte ansluta enheten till ett ojordat eluttag.
• Kontakten måste alltid vara lättåtkomlig när enheten är ansluten.
• Läs noga igenom denna bruksanvisning och följ riktlinjerna.

Innan du ansluter enheten ska du kontrollera att:

• Anslutningsspänningen motsvarar den som är angiven på märkplåten.
• Uttaget och strömkällan lämpar sig för enheten.
• Kontakten på sladden passar i eluttaget.
• Enheten står på ett stadigt och plant underlag.

Låt en elektriker kontrollera elinstallationen ifall du inte är säker på att allt är som det ska.

- Vinkylaren är en säker hushållsapparat, tillverkad enligt CE-säkerhetsnormer. Inte desto mindre ska du, i likhet med alla elektriska enheter, vara försiktig när du använder den.

- Täck aldrig luftinlopp och -utlopp.

- Dra alltid ut kontakten ur eluttaget innan du rengör, byter ut enheten eller byter ut en del av enheten.

- Tänk alltid på barns säkerhet i närheten av denna enhet, på samma sätt som för alla elektriska apparater.

- Låt alltid en behörig servicetekniker utföra alla reparationer utöver normalt underhåll. Annars kan garantin upphöra att gälla.

- Dra alltid ut kontakten ur eluttaget när enheten inte används.

- En trasig strömsladd får bara bytas av leverantören eller en behörig elektriker/serviceverkstad.

- Denna apparat är inte avsedd för användning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala möjligheter, eller som saknar erfarenhet och kunskap, såvida de inte fått vägledning eller instruktioner vad gäller användning av apparaten av en person som ansvarar för deras säkerhet.

- Barn bör övervakas för att garantera att de inte leker med apparaten.

• Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmåga eller bristande kunskaper om de erhållit övervakning eller instruktioner avseende användning av denna enhet på ett säkert sätt och förstår riskerna.
• Barn får inte leka med enheten.
• Rengöring och användarunderhåll får inte utföras av barn utan övervakning.

OBSERVERA!

• Använd aldrig enheten om sladden eller kontakten är skadad. Låt aldrig sladden klämmas av eller komma i kontakt med vassa kanter.
• Försegla inte rummet i vilket enheten används så att det blir helt lufttätt (inte heller då två luftslangar används). Det förhindrar att undertryck uppstår i rummet. Negativt tryck (=undertryck) kan störa säker drift för värmepumpar, extraktorfläktar, ugnar osv.
• Underlåtelse att följa instruktionerna kan leda till att enhetens garanti upphör att gälla.
• Var alltid två personer om enheten ska lyftas.

VARNING!

• Håll ventilationsöppningar - i hushållsapparatens hölje eller i den inbyggda strukturen - fria från hinder.
• Använd inte mekaniska apparater eller på annat sätt för att påskynda avfrostning än de som rekommenderas av tillverkaren.
• Se till att inte skada kretsen med köldmedium.
• Använd inte elektriska apparater inne i apparatens förvaringsutrymme, såvida de inte är av den typ som rekommenderas av tillverkaren.
• Förvara inte explosiva ämnen såsom sprayflaskor med brandfarligt material i apparaten.

Säkerställ att vinkylaren står i upprätt läge under transporten. Efter att ha tagit ut apparaten från förpackningen, se till att den är i gott skick. Om det finns några problem med vinkylaren, kontakta en auktoriserad serviceverkstad omedelbart.

• Placera apparaten på en jämn golvyta som kommer att vara stark nog att stödja den när den är fullt utnyttjad. För att jämna ut vinkylaren, justera fötterna i botten på apparaten.
• Använd inte denna vinkylare i applikationer som den inte är avsedd för. Skador som uppstår från felaktig användning eller obehöriga reparationer kommer att ogiltigförklara garantin.
• För god luftcirkulation, upprätthåll ett minsta avstånd på 50 mm mellan baksidan av vinkylaren och väggen.
• Använd inte denna vinkylare i alltför fuktiga eller blöta miljöer.
• Håll vinkylaren bort från direkt solljus.
• Håll vinkylaren bort från farliga material eller lättantändliga/brännbara ämnen.

VISA FÖRSIKTIGHET:

• Denna vinkylare är endast avsedd för fristående applikationer.
• FARA: RISK FÖR ATT BARN KAN BLI INSTÄNGDA: En tom vinkylare kan vara farlig för barn. Ta bort eventuella spärrhakar, lock, lås eller dörrar från oanvända eller kasserade apparater för att förhindra att barn stängs in och kvävs. Låt aldrig barn använda, leka med eller åla sig in i apparaten.

LISTA ÖVER DELAR

1. Temperaturkontroll och belysning
2. Gångjärnslock
3. Glasdörr
4. Infällt handtag
5. Dörrtätning
6. Flaskhållare
7. Justerbara ben
8. Hylla

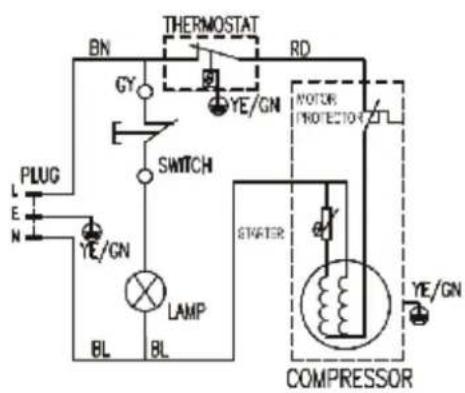

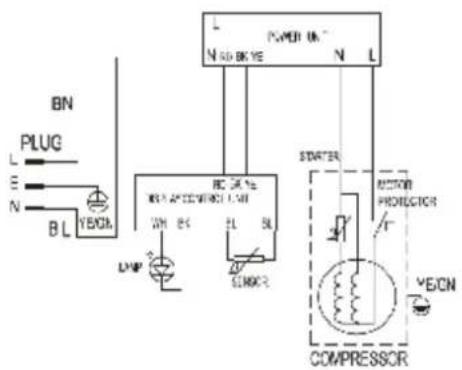

ELSCHEMA

Första installationen

Ta bort yttre och inre förpackningsmaterial och anslut vinkylaren till en strömkälla. När den är inkopplad, låt den gå i minst 30 minuter. Ändra inte temperaturen eller justera några inställningar vid denna tidpunkt.

Din vinkylare kan ställas in till önskad temperatur. Enhetens temperaturintervall är 4°C till 18°C.

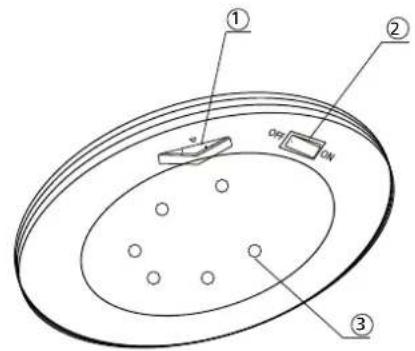

Justering av temperatur: FWK 1628

Undvik att ställa in termostaten alltför högt eller lågt annars kan vinkylaren kanske inte uppnå tillfredsställande kyltemperaturer. Temperaturskalan går från 1 den varmaste inställningen till kallaste som är 7. 0 är OFF (FRÅN) som kan användas när vinkylaren står tom. När man ska förvara viner i vinkylaren, håll dem borta från den bakre väggen. För att få fri cirkulation av kall luft packa inte vinflaskor alltför tätt på hyllorna och förvara aldrig varma föremål i vinkylaren.

Bild 3A: FWK 1628

Ställ in temperaturen genom att trycka på

knappen

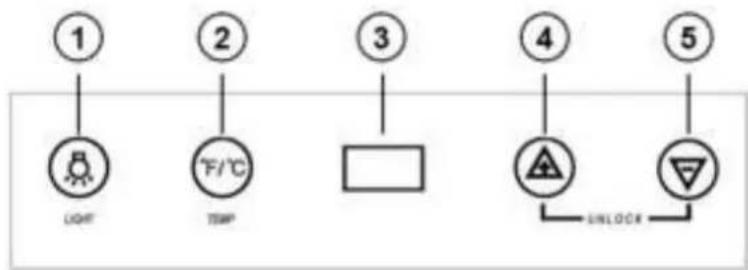

Bild 3B: FWK 1628A

1. "PÅ/AV"-knapp för invändig belysning
2. Väljarknapp för visning av °F/°C
3. Digitalt visningsfönster
4. UPP-knappen för temperatur
5. NER-knappen för temperatur

Röda viner, rekommenderad temperatur 15 - 18°C

Vita viner, rekommenderad temperatur 8 - 14°C

Mousserande viner, rekommenderad temperatur 8 - 9°C

OBS:

När du ska använda vinkylaren första gången eller starta om den efter att den har varit avstängd en längre tid, kan det råda några graders avvikelse mellan den temperatur du valt och den som visas i LCD-fönstret. Detta är normalt och beror på aktiveringstidens längd.

När vinkylaren har körts ett antal timmar återgår allt till det normala.

ÄNDRA PÅ DÖRREN FÖR OMHÄNGNING (Obs: FWK 1628A är INTE omhängbar)

FWK 1628 är designad med en omhängbar dörr (dörr som kan öppnas/stängas antingen från vänster eller höger). För att hänga om dörren, följ dessa enkla instruktioner.

VISA FÖRSIKTIGHET:

- För att undvika personskada och/eller skador på egendom och/eller vinkylaren, rekommenderas det starkt att någon hjälper dig att hänga om dörren.

Borttagning av dörr

• Stäng av enheten och dra ur kontakten ur vägguttaget.
• Luta enheten bakåt och säkra med en vinkel på 45 grader.
• Ta bort locket på det övre gångjärnet (Figur 4: Nr. 6).
• Ta bort skruvarna (Figur 4: Nr. 1) som säkrar övre gångjärnet (Figur 4: Nr. 5) på ramen. Ta bort det övre gångjärnet (Figur 4: Nr. 5).
• Lyft dörren, ta bort från det nedre gångjärnet och placera den på en vadderad yta för att förhindra skador och repor.
• Ta bort skruvarna (Figur 4: Nr. 3) som håller det nedre gångjärnet, främre benet (Figur 4: Nr. 2). Ta bort det nedre gångjärnet, främre benet (Figur 4: Nr. 2).
• Ta bort det främre benet (Figur 4: Nr. 4) och överför till den motsatta sidan.

Montering av dörr

• Ta bort täckplåten (Figur 5: Nr. 7) som täcker hålen för det övre gångjärnet.
• Omvänd riktningen för det nedre gångjärnet (Figur 5: Nr. 2).
• Montera det nedre gångjärnet, främre benet (Figur 5: Nr. 2) på den nedre ramen med skruvar (Figur 5: Nr. 3).
• Säkra dörren på det nedre gångjärnet.
• Med dörren stängd, säkra det övre gångjärnet (Figur 5: Nr. 5) på dörren och skruva in i ramen (Figur 5: Nr. 1). Observera: Dra inte helt åt skruvarna (Figur 5: Nr. 1) till dess att toppen av dörren är i jämn nivå höjd med toppen av enheten.

- Montera övre gångjärnlocket (Figur 5: Nr. 6) på det övre gångjärnet.

OPTIMERA PRESTANDAN

• För att säkerställa maximal prestanda och effektivitet, placera vinkylaren i ett område där det finns ordentligt med luftcirkulation.
• Tillåt lämpligt mellanrum runt vinkylaren: Sidor: 19 mm Toppen: 100 mm Bakre: 50 mm
• Placera inte enheten i direkt solljus.
• Placera inte tunga föremål ovanpå vinkylaren.

INVÄNDIGT UNDERHÅLL

• Stäng av strömmen innan rengöring av enhetens skåp. • Ta bort alla vinflaskor och hyllor.
• Rengör enheten invändigt med varmt vatten och neutral rengöringslösning. • Torka noggrant alla ytor.

Observera:

a. Använd inte slipande rengöringsmedel för att rengöra vinkylaren. b. Använd mild tvålvatten för att rengöra enhetens dörrtätning. c. För att säkerställa effektiv drift, rengör grundligt baksidan och botten på vinkylaren. Kontrollera att strömförsörjningen är avstängd, innan du rengör baksidan och botten på vinkylaren.

FELSÖKNING

För att undvika onödiga kostnader rekommenderar vi att du alltid läser igenom bruksanvisningen noga först. Ta vinkylare till din återförsäljare för reparationer om dessa instruktioner inte tillhandahåller någon lösning.

Symtom Möjlig orsak Lösningar
Vinkylaren kyler inte.	Enheten är inte ansluten. An	slut enheten.
	Spänningen är felaktig. Säker	rställ korrekt spänning.
	En säkring kan ha gått. Byt ut	säkringen på enheten.
Vinkylaren blir inte kall nog.	Temperaturinställningen kan vara felaktig.	Se till att den inställda temperaturen är korrekt.
	Vinkylaren kanske är alltför nära placeras till en värmekälla.	Hålla vinkylaren bort från direkt solljus och andra värmekällor.
	Det finns otillräckligt med ventilation.	Placera vinkylaren i ett område med god ventilation och fritt utrymme.
	Dörren är inte helt stängd eller dörrens tätning fungerar inte korrekt.	Stäng dörren ordentligt. Undvik att öppna dörren altför ofta och låt den inte stå öppen under längre perioder.
Vinkylaren tycks avge allt för högt buller	Enheten är inte plan eller korrekt placerad.	Justera enhetens fötter och se till att produkten är står jämnt.
	Det finns otillräckligt med ventilation.	Medge tillräckligt stort fritt utrymme runt enheten.
	Enheten är för nära en vägg eller en annan yta.	Medge tillräckligt stort fritt utrymme runt enheten.
	Felaktigt placerade flaskor	Kontrollera att flaskorna är korrekt placerade.
Isbildning ackumuleras i enheten.	Det råder allt för hög luftfuktighet eller den invändiga temperaturen är allt för låg.	Stäng av vinkylaren, koppla bort den och avlägsna isbildningen manuellt. Återanslut strömmen när isen har smält.

GARANTIVILLKOR

vinkylare har en 24 månaders garanti, som gäller från och med inköpsdatumet. Alla material- och tillverkningsfel repareras eller byts ut kostnadsfritt under denna period. Följande bestämmelser gäller:

1. Vi avsäger oss uttryckligen alla andra skadeanspråk, inklusive anspråk på oavsiktliga skador.
2. Reparationer eller byte av delar som utförs under garantiperioden resulterar inte i en förlängning av garantin.
3. Garantin blir ogiltig om några ändringar gjorts, ickegenuina delar installerats eller reparationer utförts av tredje part.
4. Komponenter som utsätts för normalt slitage, såsom filter, täcks inte av garantin.
5. Garantin gäller endast om du kan visa upp det ursprungliga, daterade inköpskvittot och om inga ändringar gjorts.
6. Garantin är ogiltig vid skador orsakade av försummelse eller aktiviteter som skiljer sig från de som omnämns i den här instruktionsboken.
7. Transportkostnader och riskerna vid transporten av vinkylare eller luftkonditioneringsapparatens delar är köparens ansvar.
8. Skador som orsakats av att lämpliga Qlima-filter inte använts, omfattas inte av denna garanti.

Kassera ej elektriska apparater som osorterat avfall; använd separata insamlingsanläggningar. Kontakta dina lokala myndigheter för information om tillgängliga avfallsinsamlingssystem. Om elektriska apparater kasseras som deponi eller på soptippar kan hälsofarliga ämnen läcka ut i grundvattnet och komma in i näringskedjan, vilket kan skada din hälsa och ditt välbefinnande. När du byter ut gamla apparater mot nya är återförsäljaren enligt lag skyldig att ta tillbaka din gamla apparat för kassering utan extrakostnader.

Elektriskt produktavfall ska inte kasseras i hushållsavfallet. Återvinn där möjligheterna finns. Kontrollera med din lokala myndighet eller återförsäljare för information om återvinning.

Brand	Qlima
Typ	FWK 1628 / FWK 1628A
Kategori av kylapparat för hushåll	Kylskåp, källare, apparater för vin-lagring
Energieffektivitetsklass B
Elnät (V/Hz/ph) 230 / 50 / 1
Årlig energiförbrukning (kWh/år) 151
Nettovolym för varje fack (liter) 88
Avsedd temperatur för andra facken	inte tillämplig
Frostfria fack	nej
Säkra strömavbrott (timmar)	inte tillämplig
Fryskapacitet (kg/24 timmar)	inte tillämplig
Klimatklass	SN, N, denna apparat är avseddatt användas vid en omgivandetemperatur på mellan 10°C och 32°C
Luftburet ljudutsläpp (dB(A) re 1 pW)	41
Användning	Endast fristående
Avsedd användning	Denna apparat är avsedd attenbart användas uteslutande förförvaring av vin
Min./Max. temperatur vid förvaring ( °C )	4-18
Energiförbrukning (kW)	0,085
Lampans strömförbrukning (kW)	0.5
Märkström (A)	0.55
Kompressor typ	Kolv
Typ av köldmedium/gr	R600a / 25 gr.
Mått (b x h x d) (mm)	430 x 825 x 480
Vikt (kg)	26
Enhetsskydd	IP X0
Blåsgas för isolering	Cyclopentan
