BRUKSANVISNING BWK 1622 QLIMA

III. Installation och drift

IV. Underhåll invändigt

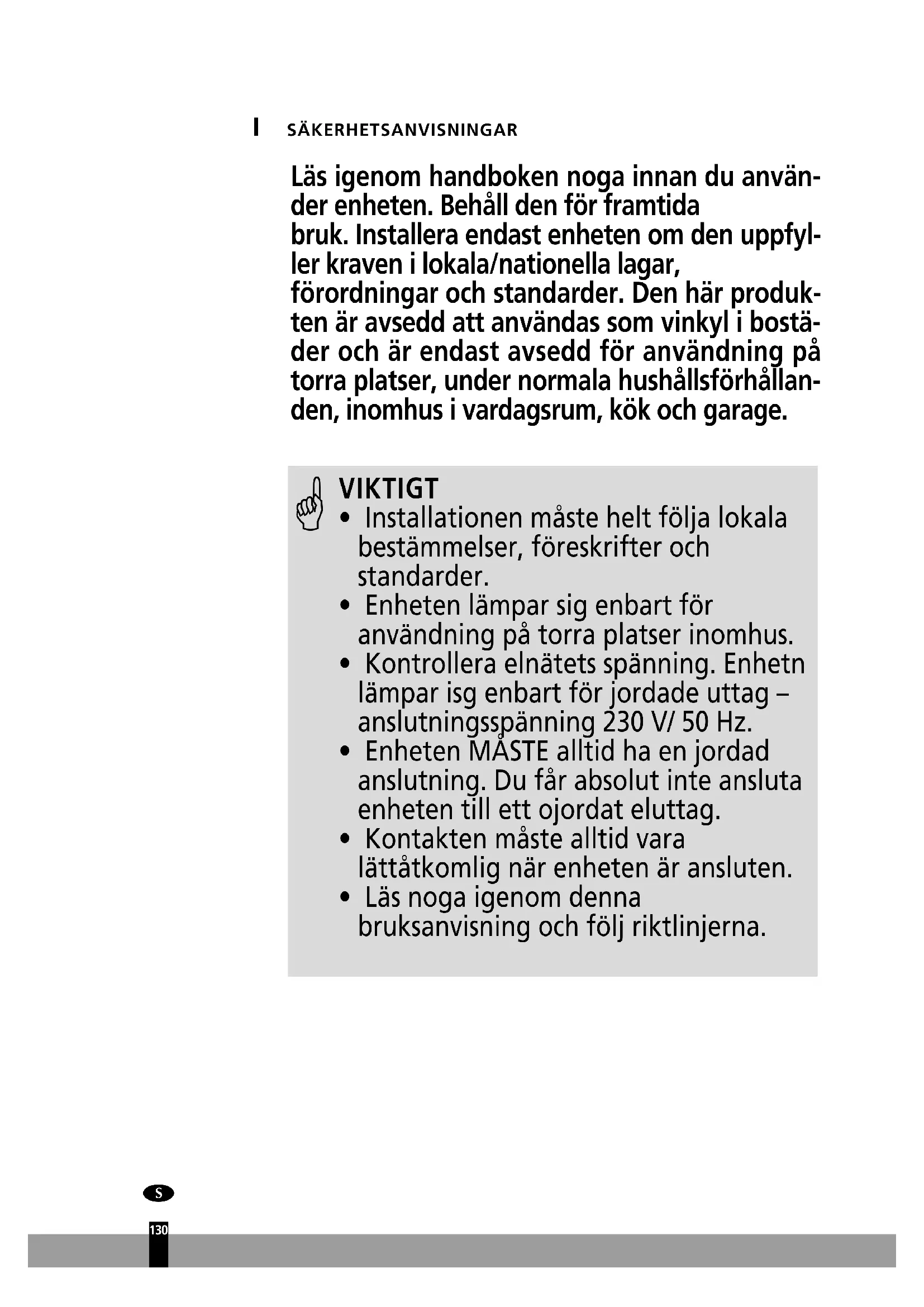

Av säkerhetsskäl, läs noga igenom denna bruksan- visning innan du använder enheten. Personer som inte har satt sig in i denna bruksanvisning får inte använda denna apparat. Vi rekommenderar starkt att denna bruksanvisning förvaras på ett säkert ställe för framtida referens. A. Använd inte en trasig sladd. B. Sladden får inte klämmas eller böjas. C. Får ej placeras på ojämnt underlag. D. Får ej placeras framför ett öppet fönster. E. Får ej komma i kontakt med kemikalier. F. Får ej placeras nära en värmekälla. G. Får ej sänkas ner i vatten. H. Spill inte vätska på enheten.

Energieverbruik lamp (W) Nominale stroom (A) Compressortype Zuiger Roterend Zuiger Roterend Roterend Roterend Roterend Koelvloeistoftype (gr) R600a / 16 gr. R600a / 18 gr. R600a / 23 gr. R600a / 43 gr. R600a / 52 gr. R600a / 58 gr. R600a / 58 gr. Afmetingen (b x h x d) (mm) 145 x 865 x 471 295 x 870 x 575 590 x 455 x 557 595 x 870 x 575 598 x 1200 x 690 598 x 1600 x 690 598 x 1923 x 690 Gewicht (kg) Bescherming eenheid IP X0 Isolerend gas CyclopentaanI SÄKERHETSANVISNINGAR Läs igenom handboken noga innan du använ- der enheten. Behåll den för framtida bruk. Installera endast enheten om den uppfyl- ler kraven i lokala/nationella lagar, förordningar och standarder. Den här produk- ten är avsedd att användas som vinkyl i bostä- der och är endast avsedd för användning på torra platser, under normala hushållsförhållan- den, inomhus i vardagsrum, kök och garage.

• Installationen måste helt följa lokala bestämmelser, föreskrifter och standarder.

• Enheten lämpar sig enbart för användning på torra platser inomhus.

• Kontrollera elnätets spänning. Enhetn lämpar isg enbart för jordade uttag – anslutningsspänning 230 V/ 50 Hz.

• Enheten MÅSTE alltid ha en jordad anslutning. Du får absolut inte ansluta enheten till ett ojordat eluttag.

• Kontakten måste alltid vara lättåtkomlig när enheten är ansluten.

• Läs noga igenom denna bruksanvisning och följ riktlinjerna.

=131 Innan du ansluter enheten ska du kontrollera att:

• Anslutningsspänningen motsvarar den som är angiven på märkplåten.

• Uttaget och strömkällan lämpar sig för enheten.

• Kontakten på sladden passar i eluttaget.

• Enheten står på ett stadigt och plant under- lag. Låt en elektriker kontrollera elinstallationen ifall du inte är säker på att allt är som det ska.

• Vinkyl är en säker enhet som är tillverkad i enlighet med CE-säkerhetsstandarder. Inte desto mindre ska du, i likhet med alla elek- triska enheter, vara försiktig när du använ- der den.

• Täck aldrig luftinlopp och - utlopp.

• Låt aldrig enheten komma i kontakt med kemikalier.

• För inte in några föremål i enhetens öpp- ningar.

• Låt aldrig enheten komma i kontakt med vatten. Spreja inte enheten med vatten och sänk inte ner enheten i vatten eftersom det kan orsaka kortslutning.

• Dra alltid ut kontakten ur eluttaget innan du rengör, byter ut enheten eller byter ut en del av enheten.

• Anslut ALDRIG enheten med hjälp av en förlängningssladd. Om inget lämpligt jor- dat eluttag finns tillgängligt, ska du låta en elektriker installera ett sådant uttag.

• Tänk alltid på barns säkerhet i närheten av denna enhet, på samma sätt som för alla elektriska apparater. =• Låt alltid en behörig servicetekniker utföra alla reparationer utöver normalt underhåll. Annars kan garantin upphöra att gälla.

• Dra alltid ut kontakten ur eluttaget när enheten inte används.

• En trasig strömsladd får bara bytas av leve- rantören eller en behörig elektriker/ servi- ceverkstad.

• Denna apparat är inte avsedd för använd- ning av personer (inklusive barn) med minskade fysiska, sensoriska eller mentala möjligheter, eller som saknar erfarenhet och kunskap, såvida de inte fått vägled- ning eller instruktioner vad gäller använd- ning av apparaten av en person som ansva- rar för deras säkerhet.

• Barn bör övervakas för att garantera att de inte leker med apparaten.

• Den här anordningen kan användas av barn från 8 år och uppåt och personer med nedsatt fysisk, sensorisk eller mental förmå- ga eller bristande kunskaper om de erhållit övervakning eller instruktioner avseende användning av denna enhet på ett säkert sätt och förstår riskerna.

• Barn får inte leka med enheten.

• Rengöring och användarunderhåll får inte utföras av barn utan övervakning.

• Använd aldrig enheten om sladden eller kontakten är skadad. Låt aldrig sladden klämmas av eller komma i kontakt med vassa kanter.

• Underlåtelse att följa instruktionerna kan leda till att enhetens garanti upphör att gälla.

• Håll ventilationsöppningar - i hushållsapparatens hölje eller i den inbyggda strukturen - fria från hinder.

• Använd inte mekaniska apparater eller på annat sätt för att påskynda avfrostning än de som rekommenderas av tillverkaren.

• Se till att inte skada kretsen med köldmedium.

• Använd inte elektriska apparater inne i apparatens förvaringsutrymme, såvida de inte är av den typ som rekommenderas av tillverkaren.

• Förvara inte explosiva ämnen såsom sprayflaskor med brandfarligt material i apparaten. INNAN DU ANVÄNDER DIN VINKYLARE FÖR FÖRSTA GÅN- GEN: Säkerställ att vinkylaren står i upprätt läge under transporten. Efter att ha tagit ut apparaten från förpackningen, se till att den är i gott skick. Om det finns några problem med vinkylaren, kontakta en auktoriserad serviceverkstad omedelbart.

• Placera apparaten på en jämn golvyta som kommer att vara stark nog att stödja den när den är fullt utnyttjad. För jämna ut vinkylaren, justera fötterna i botten på apparaten.

• Använd inte denna vinkylare i applikationer som den inte är avsedd för. Skador som uppstår från felaktig användning eller obehöriga reparationer kommer att ogiltigförklara garantin.

• För god luftcirkulation, upprätthåll ett minsta avstånd på 50 mm mellan bak- sidan av vinkylaren och väggen.

• Använd inte denna vinkylare i alltför fuktiga eller blöta miljöer.

• Håll vinkylaren bort från direkt solljus.

• Håll vinkylaren bort från farliga material eller lättantändliga/brännbara ämnen. VISA FÖRSIKTIGHET:

• FARA: RISK FÖR ATT BARN KAN BLI INSTÄNGDA: En tom vinkylare kan vara farlig för barn. Ta bort eventuella spärrhakar, lock, lås eller dörrar från oan- vända eller kasserade apparater för att förhindra att barn stängs in och kvävs. Låt aldrig barn använda, leka med eller åla sig in i apparaten. =II KOMPONENTER Pic. 1

III INSTALLATION OCH DRIFT

Åtgärder före användning

• Ta bort yttre och inre förpackningsmaterial.

• Låt maskinen stå upprätt i ca 12 timmar innan du ansluter den till en ström- källa, så att kyl-systemet stabiliserar sig från hantering under transporten.

• Använd en mjuk trasa för att rengöra insidan med ljummet vatten.

• Montera dörrhandtaget som följer med maskinen genom att följa dessa steg:pic. 2

1. Ta bort tätningslisten vid den inre sidan av dörren att komma åt de två

2. Montera handtaget ordentligt med bifogade skruvar och brickor.

3. Gör rent och återställ tätningslisten

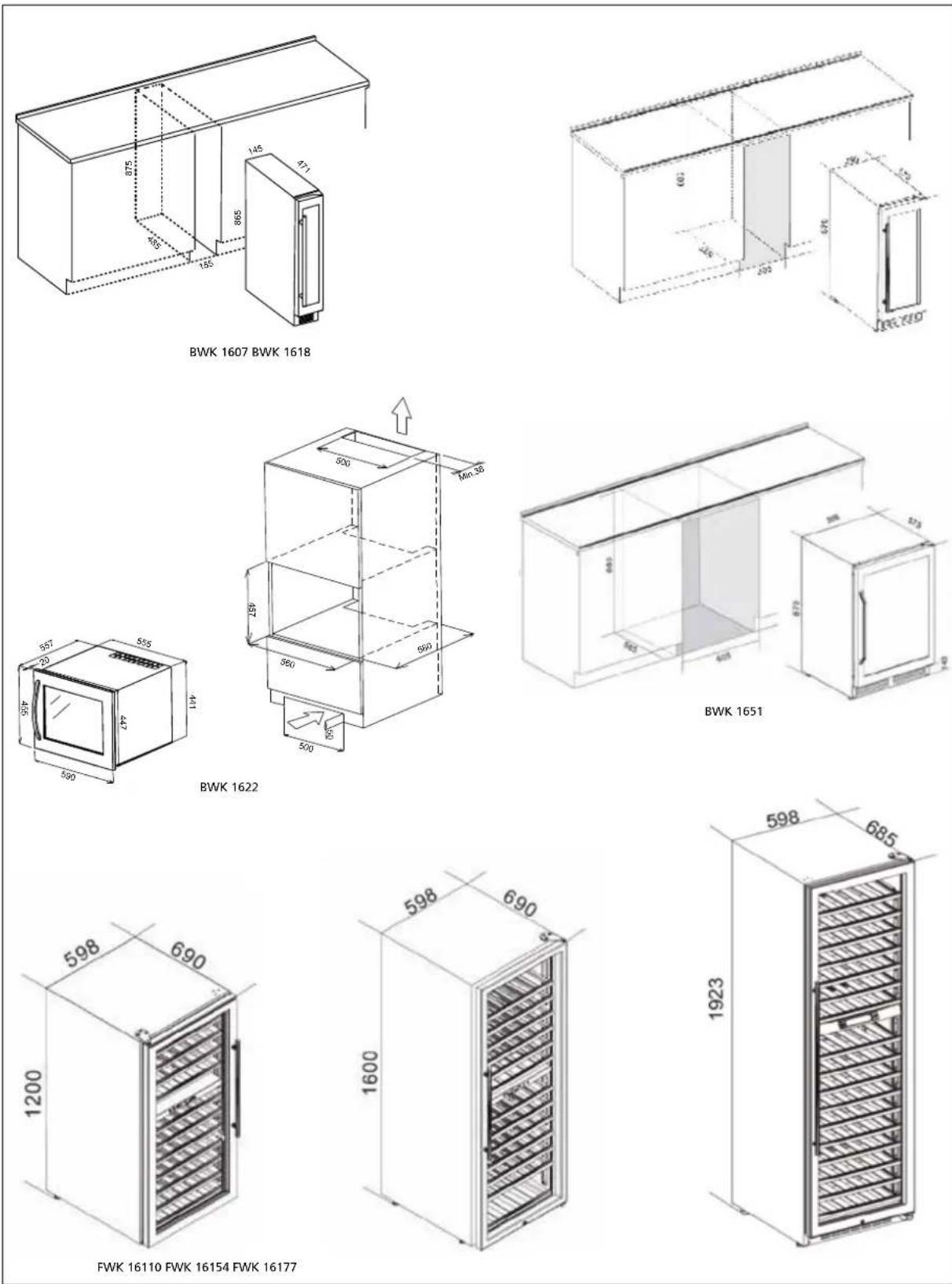

Installation Pic. 3 BWK 1622

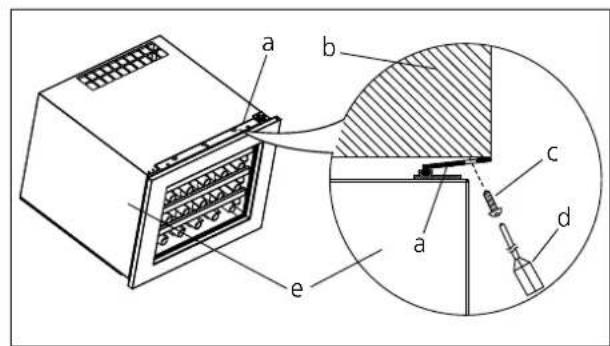

1. Efter att ha installerat vinkällaren i kylaren, justera det begränsade blocket

(a) nära kylaren (e)

2. Fäst de 3 skruvarna genom det begränsade blocket (a) skruva hållaren in i

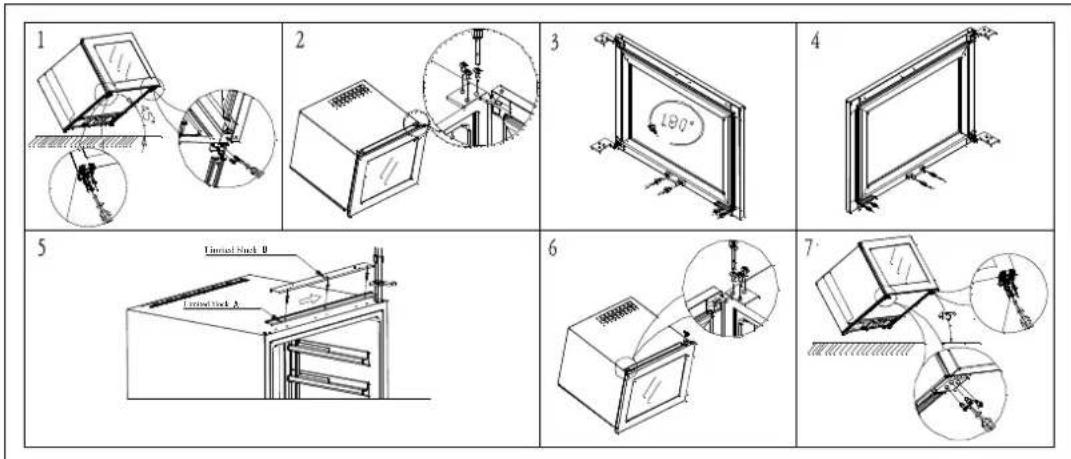

kylaren (e), nedan hittar du bild för referens, pic. 4 Ändra dörr-riktning (OBS! Endast BWK 1607, BWK 1618, og BWK 1651) OBS!: Instruktionen är baserad på en enhet med gångjärn på höger sida. För att skifta dörren från högerhängd till vänsterhängd behövs 2 nya delar: -ett övre vänster gångjärn -ett nedre vänster gångjärn. Båda vänstra gång- järnen plus medföljande skruvar finns i förpackningen tillsammans med vin- kylaren. Alla demonterade delar bör sparas för att dörren skall kunna skiftas tillbaka. 1 Öppna dörren och lossa de 2 skruvarna 1 och 2.(pic. 5-1). 2 Ta försiktigt bort dörren från det övre högra gångjärnet 4 och hindra den från att bli repad. Ta ut 3 stödstaven från gångjärnet hålet. (pic. 5-2). 3 Dra ut de 6 plastproppar som täcker de reserverade hålen gångjärnsskruven vid främre vänstra hörnet av skåpet. 4 Skruva loss det övre högra gångjärnet 4 och nedre vänstra gångjärnet 6 (Disused) från skåpet. (pic. 5-3). Dessa skall inte användas mer. Montera det övre vänstra gångjärnet 7 och nedre vänstra gångjärnet 8 på den vänstra sidan av skåpet. Se till att skruvarna är åtdragna. (pic. 5-4). 5 Vänd dörren upp och ner och installera den på vänster gångjärn genom att följa stegen ovan i motsatt riktning. 6 Täck skruvhålen på höger sida med de 6 plastpropparna. BWK 1622: pic. 6

• Apparaten är konstruerad för drift från SN till T klimatklass ( se diagrammet nedan) . Det rekommenderas att hålla den omgivan- de temperaturen runt 22-25 ° C som hjälper apparaten att arbeta med låg strömför- brukning .

• Om den omgivande temperaturen är över eller under det dessa Klimatklasser, kan enhetens prestanda påverkas . Exempelvis om apparaten arbetar i extrem kyla eller varma förhållanden kan innertemperaturen fluk- tuera , och den inställda temperaturen 4-22 ° C kan inte nås ibland Vin lagring

• Standard hyllorna är optimerade för 750 ml Bordeaux flaskor. Maximalt antal flaskor som får plats kan variera beroende på olika storlek på vinflaskorna och antal hyllor installerade. (pic. 7)

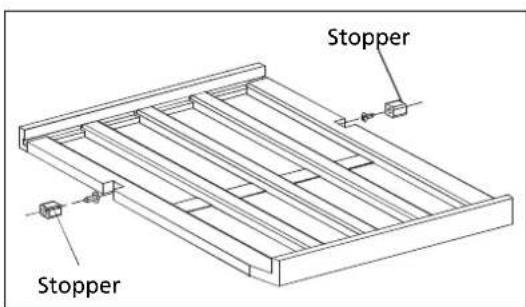

• Det finns två varianter av utdragbara hyllor:

1. Hyllorna är utan teleskopskenor , men med en plastpropp på varje sida av

hyllspåret som hindrar flaskor från att falla.

2. Hyllorna är med teleskopskenor som har proppar i sig.

• För att undvika skador på dörrtätningen, se till att öppna dörren helt innan hyllorna dras ut.

• Om vinkylen lämnas tom under långa perioder föreslås att apparaten kop- plas ur och efter noggrann rengöring , lämna dörren på glänt så att luften kan cirkulera inuti skåpet för att undvika eventuell kondens , mögel eller lukt bildar. Tips för energibesparing

• Apparaten bör placeras bort från värmealstrande apparater , och inte i direkt solljus .

• Se till att enheten är tillräckligt ventilerad. Täck aldrig luftventiler.

• Öppna endast dörren vid behov . Undvik att lämna dörren öppen under långa perioder eller öppna/stänga dörren ofta. Kontrollpanel BWK 1607 1 temperaturzon BWK 1618 1 tempera- turzon Temperature setting

• När du har glömt att stänga dörren eller när den inte är helt stängd, utlöses larmet efter 5 minuter. Stäng dörren helt och undvik att släppa ut kylan som går förlorad. Temperaturlarm

• Om den inre temperaturen är högre än 23°C, visas “HI” i displayen, och lar- met ljuder kontinuerligt efter en timme. Larmet visar att den inre temperatu- ren är för hög. Kontrollera orsaken.

• Om den inre temperaturen är lägre än 0°C, visas “LO” i displayen, och indika- torlampan tänds för larm och felindikator samtidigt.

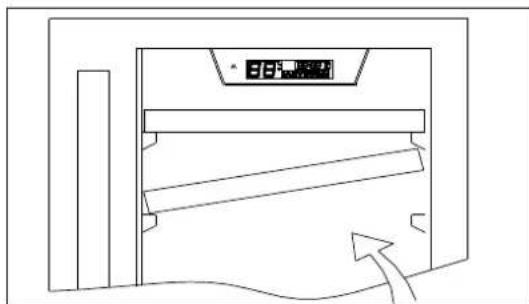

• När du tar bort någon av dessa hyllor från hyllfacket, luta hyllan enligt bilden pic. 8 och dra helt enkelt ut den. Kontrollpanel BWK 1651 FWK 16110 FWK 16154 Dual Zone AV/PÅ

• När enheten ansluts till ett strömuttag slår enheten automatiskt på.

• Tryck för att stänga av skåpet (eller sätta igång det igen). Temperaturinställning

• Temperaturområdet är 5-12 grader för den övre temperaturzonen och 12-22grader på den undre.

• Tryck för önskad temperaturzon. Displayen blinkar och indikerar att tem- peraturen kan ställas in.

• Tryck för att ställa in önskad temperatur. Temperaturen ökar med 1 grad för varje tryck. När den högsta temperaturen nås för den valda zonen börjar temperaturen om från den lägsta.

• När enheten ansluts till ett strömuttag slår enheten automatiskt på. Dra ur sladden för att stänga av skåpet. Temperaturinställning

• Temperaturområdet är 5-12 grader för den övre temperaturzonen och 12-22grader på den undre.

• Tryck ”UP” eller ”DOWN”för önskad temperaturzon. Displayen blinkar och indikerar att temperaturen kan ställas in.

• Tryck ”UP” eller ”DOWN” för att ställa in önskad temperatur. Temperaturen ökar med 1 grad för varje tryck. När den högsta temperaturen nås för den valda zonen börjar temperaturen om från den lägsta. Efter 5 sekunder byter displayen visning till aktuell temperatur. Varning

• För att undvika att kompressorn skadas, skall apparaten inte startas igen inom 5 minuter efter den stängts av.

• Om enheten är är bortkopplad, strömmen borta eller avstängd, måste du vänta 3 till 5 minuter innan du kan starta om enheten. Om du försöker starta om den innan denna tidsfördröjning, kommer vinkylaren inta att slås på. Innerbelysning på / av

• Tryck på belysningsknappen för att stänga av eller slå på den automatiska LED-belysningen.

• Belysningen kommer att vara tänd kontinuerligt om den inte är avstängd utom för FWK 16177 där den kommer att släckas efter ca. 20 minuter. BWK 1607 & BWK 1622 där den kommer att släckas efter ca. 10 minuter.

• För BWK 1607 & BWK 1622, Om du vill att LED belysningen alltid är på, håll inne ”LIGHT” knappen i 5 sekunder. Displayen kommer då visa ”LP”. Efter 4 sekunder återgår displayen till normal visning. För att spara ström rekommenderar vi dock att låta displayen stängas av efter 10 minuter som grundinställningen. För att återgå till grundinställning återupprepa ovan tills tills ”LF” står i displayen

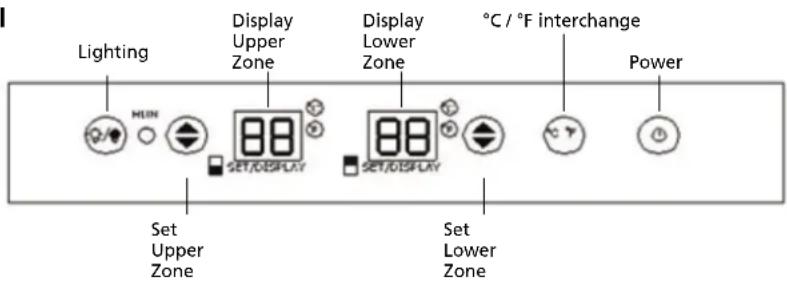

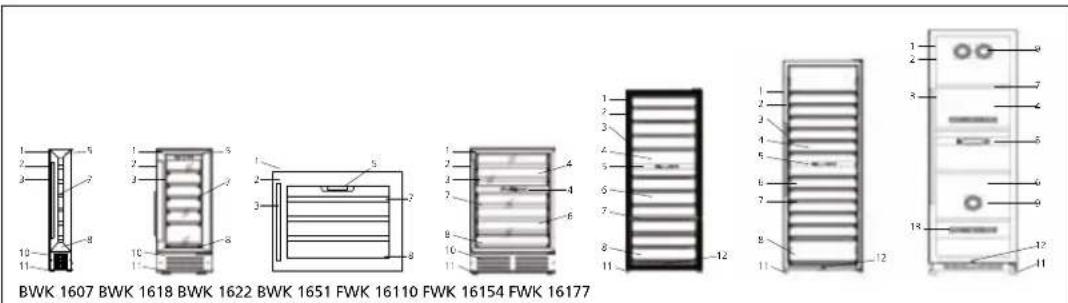

1 Belysning 8 Undre zon 2 Övre zon 9 °C / °F 3 Temperatur övre zon 10 Indikering att kompressorn går 4 °C / °F 11 Indikering 5 Temperatur undre zon 12 Byte mellan °F och °C 6 Inställning ”upp” 7 Inställning ”ner” =Observera!

• Första gången apparaten används eller när den startas efter att ha varit avstängd under en längre tid kan den visa några graders skillnad mellan den inställda temperaturen och den visade temperaturen. Det är normalt och apparaten kommer rätta till sig efter några timmars drift. Temperatur display fönster

• Temperaturen i skåpet visas digitalt. Vid ändring av temperaturen kommer den inställda temperaturen att visas. Efter ca. 5 sekunder återgår displayen till att visa den verkliga temperaturen i skåpet.

• Om temperaturgivaren är ur funktion , kommer displayen visa “ HH “ eller “ LL “ i stället för en digital siffra och kontinuerligt surr hörs . Om detta händer kommer apparaten att vidhålla en periodisk drift av kompressor och fläktar som hjälper till att hålla kylan på insidan skåpet för att skydda dina lagrade viner. Varning För att undvika att förstöra dina lagrade viner , rekommenderas det starkt att apparaten repareras omedelbart , eftersom den periodiska driften inte kan garantera att apparatens inställda temperatur kommer att uppnås. VÄLJA Fahrenheit ( °F ) & CELSIUS ( °C ) Tryck på °C/°F ,knappen för att byta temperaturskala. För BWK 1618 skiftar man temperaturskala genom att hålla ”+” och”-” intryckta i 5 sekunder. Låsbar dörr

• Låsbar dörr är ett tillval. Finns detta på ditt skåp skall en nyckel finnas bifo- gad denna manual.

• Man låser genom att vrida nyckeln medurs låser upp genom att vrida moturs.

För att säkra en lång livslängd, rekommenderar vi att enheten rengöres noga 2 gånger om året:

• Stäng av enheten och dra ur sladden före all rengöring.

• Avlägsna vinflaskor och hyllor.

• Torka av med en lätt fuktad trasa och använd milt rengöringsmedel.

• Torka därefter alla delar med torr trasa.

• Byt ut kolfiltret i det övre ventilationshålet på kabinettet var 6:e månad. Prata med din återförsäljare för att beställa nya filter.

• Tag bort eventuellt damm från kondensatorn (metall gallret baktill på enhe- ten) 2 gånger om året. Flytta kylen

• Tejpa fast alla lösa föremål ( hyllor ) inuti apparaten .

• Skruva in de justerbara benen helt för att undvika dom skadas.

• Kontrollera att skåpet förblir i upprätt läge under transport . Skydda också utsidan av apparaten med en filt eller liknande.

Innan du ringer efter service, granska diagrammet nedan först själv

Problem Möjlig orsak/Åtgärd Kylen fungerar inte Kontakten inte ansluten Kylen är avstängd Säkringen är sönder Vinkylen är inte till- räckligt kall Kontrollera temperaturinställningen Yttre miljö kan kräva en högre inställning . Dörren öppnas för ofta. -Dörren är inte helt stängd . Dörren packning tätar inte ordentligt Kylen går på-och av ofta Rumstemperaturen är varmare än normalt En stor mängd innehåll har lagts till i kylen Dörren öppnas för ofta, Dörren är inte helt stängd . Temperaturinställningen är inte korrekt inställd, Dörren pac- kning tätar inte ordentligt The temperature control is not set correctly. The door gasket does not seal properly. Belysningen fungerar inte Inte inkopplad Säkringen har löst Ut Belysningen är avstängd För mycket vibrationer Kontrollera att apparaten står plant . Kontrollera att inga delar inuti skåpet eller i kompressor- kammaren är lösa. Vinkylen verkar göra alltför mycket buller Ljudet kan komma från flödet av kylmedel , vilket är nor- malt. Efter varje cykel slutar , kan du höra porlande ljud som orsa- kas av flödet av köldmedium. Sammandragning och utvidgning av innerväggarna kan orsaka knäppande och sprakande ljud. Apparaten står ojämnt eller inte i nivå. Luckan går inte att stänga ordentligt Vinkylen står inte plant. Dörren har inte monterats rätt Packningen är smutsig. Hyllorna är ur position. Displayen visar” HH ” eller ”LL ” och med ett surrande ljud. Temperaturgivaren är ur funktion. Imma eller frost på glasdörren Beror på hög luftfuktighet i rummet där den är installerad. Torkas av med en torr torkduk. =141 VI GARANTIVILLKOR Luftkonditioneringsapparaten har en 24 månaders garanti, som gäller från och med inköpsdatumet. Alla material- och tillverkningsfel repareras eller byts ut kostnadsfritt under denna period. Följande bestämmelser gäller:

1. Vi avsäger oss uttryckligen alla andra skadeanspråk, inklusive anspråk på

2. Reparationer eller byte av delar som utförs under garantiperioden resulterar

inte i en förlängning av garantin.

3. Garantin blir ogiltig om några ändringar gjorts, ickegenuina delar installerats

eller reparationer utförts av tredje part.

4. Komponenter som utsätts för normalt slitage, såsom filter, täcks inte av

5. Garantin gäller endast om du kan visa upp det ursprungliga, daterade

inköpskvittot och om inga ändringar gjorts.

6. Garantin är ogiltig vid skador orsakade av försummelse eller aktiviteter som

skiljer sig från de som omnämns i den här instruktionsboken.

7. Transportkostnader och riskerna vid transporten av

luftkonditioneringsapparaten eller luftkonditioneringsapparatens delar är köparens ansvar.

8. Skador som orsakats av att lämpliga Qlima-filter inte använts, omfattas inte

av denna garanti. För att undvika onödiga kostnader rekommenderar vi att du alltid läser igenom bruksanvisningen noga först. Ta luftkonditioneringsapparaten till din återförsäljare för reparationer om dessa instruktioner inte tillhandahåller någon lösning. Kassera ej elektriska apparater som osorterat avfall; anvand separata insamlingsanlaggningar. Kontakta dina lokala myndigheter for information om tillgangliga avfallsinsamlingssystem. Om elektriska apparater kasseras som deponi eller pa soptippar kan halsofarliga amnen lacka ut i grundvattnet och komma in i naringskedjan, vilket kan skada din halsa och ditt valbefinnande. Nar du byter ut gamla apparater mot nya ar aterforsaljaren enligt lag skyldig att ta tillbaka din gamla apparat for kassering utan extrakostnader. =VII TEKNISKA DATA

Om du behöver service eller information eller har problem med apparaten kan du besöka www.qlima.com eller kontakta Qlima kundtjänst (du hittar telefonnumret på www.qlima.com).
