FWK1628 - Bodega QLIMA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Vinoteca
Marca	Qlima
Modelo	FWK1628
Capacidad	Aproximadamente 28 botellas
Dimensiones (An x Al x Pr)	50 x 85 x 55 cm
Peso	28 kg
Alimentación	220-240 V ~ 50 Hz
Clase climática	N/ST (16°C a 38°C)
Rango de temperatura	5°C a 18°C
Tipo de refrigeración	Compresor
Funciones principales	Control electrónico de temperatura, iluminación LED interior, puerta de vidrio con filtro UV, sistema antivibración, termostato ajustable
Mantenimiento y limpieza	Limpiar el interior y exterior con un paño suave y agua jabonosa. Descongelar manualmente si es necesario. Limpiar el condensador cada 6 meses.
Seguridad	Cierre de puerta seguro, patas ajustables para estabilidad, conexión a tierra requerida
Piezas de repuesto y reparabilidad	Índice de reparabilidad de 6.8/10. Piezas disponibles: termostato, compresor, ventilador, juntas de puerta.
Información general	Vinoteca de la marca Qlima, modelo FWK1628. Uso doméstico. Garantía de 2 años.

Preguntas frecuentes - FWK1628 QLIMA

¿Cómo ajustar la temperatura de la vinoteca Qlima FWK1628?

Utilice el panel de control en la parte frontal. Presione las teclas + o - para ajustar la temperatura entre 5°C y 18°C. La temperatura ideal para el almacenamiento del vino generalmente está entre 10°C y 14°C.

¿Cuál es la capacidad en botellas del FWK1628?

El modelo FWK1628 puede contener aproximadamente 28 botellas de vino estándar (tipo Burdeos). Esta capacidad puede variar según la forma y el tamaño de las botellas.

La vinoteca hace ruido, ¿es normal?

Un ligero ruido de funcionamiento del compresor y del ventilador es normal. Si el ruido se vuelve anormalmente fuerte, verifique que el aparato esté nivelado y que no haya contacto con objetos circundantes.

¿Cómo limpiar correctamente mi vinoteca Qlima?

Desconecte el aparato. Limpie el interior y exterior con un paño suave humedecido en agua tibia y jabón suave. No use productos abrasivos. Seque cuidadosamente antes de volver a conectar.

¿Puedo instalar la vinoteca en un garaje o sótano?

Sí, pero la temperatura ambiente debe estar entre 16°C y 38°C (clase climática N/ST). Evite lugares húmedos o expuestos a la luz solar directa.

¿Qué hacer si la vinoteca ya no enfría?

Primero verifique la alimentación eléctrica. Asegúrese de que la puerta esté bien cerrada. Si el problema persiste, el termostato o el compresor pueden estar defectuosos. Contacte al servicio postventa.

¿Las botellas deben estar acostadas o de pie?

Para el vino, se recomienda almacenar las botellas acostadas para que el líquido permanezca en contacto con el corcho, evitando que se seque.

¿Cómo descongelar la vinoteca?

Desconecte el aparato y deje la puerta abierta hasta que el hielo se derrita. Nunca use herramientas afiladas para raspar el hielo. Seque el agua con un paño.

¿Cuál es la garantía del FWK1628?

La garantía es de 2 años para piezas y mano de obra, de acuerdo con la legislación vigente. Conserve su recibo de compra.

¿Dónde encontrar piezas de repuesto para este modelo?

Puede pedir piezas de repuesto al servicio al cliente de Qlima o a distribuidores autorizados. El índice de reparabilidad es de 6.8/10, lo que indica una buena disponibilidad de piezas.

MANUAL DE USUARIO FWK1628 QLIMA

Precauciones generales de seguridad 34

Listado de piezas 38

Diagrama eléctrico 38

Funcionamiento de la nevera para vinos 39

Optimización del rendimiento 41

Mantenimiento interno 41

Resolución de problemas 42

Garantía 43

Datos técnicos 44

MEDIDAS DE SEGURIDAD

¡Consulte atentamente el modo de empleo y preste atención a las medidas de seguridad! Aquellos que no estén familiarizados con estas medidas de seguridad, no deben utilizar este producto. Aconsejamos guardar en sitio seguro este manual para poder consultar en caso necesario.

A. No utilizar un cable deteriorado. B. No averiar o doblar el cable. C. Colocar en superficie llana. D. No colocar delante de ventana abierta. E. No poner en contacto con productos químicos. F. No poner en contacto con fuente de calor. G. No sumergir en líquidos. H. No verter líquidos.

PRECAUCIONES GENERALES DE SEGURIDAD

Lea detenidamente este manual de usuario antes de usar el aparato y consérvelo para poder consultarlo en el futuro. Instale este dispositivo únicamente si satisface los requisitos de la legislación, las ordenanzas y las normas locales y nacionales correspondientes. Este producto está diseñado para ser utilizado como una nevera para vinos en el hogar y su uso solo es apto en áreas secas, en condiciones domésticas normales, en interiores, como la cocina, el salón, el garaje. Utilice el aparato exclusivamente para la refrigeración de vinos. No utilice el aparato para otros usos distintos a los descritos en este manual.

IMPORTANTE

• La instalación deberá responder por completo a las disposiciones, reglamentos y normas locales en vigor.
• El aparato está indicado para utilizarlo exclusivamente en el hogar.
• Compruebe si la tensión de red es la correcta. El aparato se debe utilizar exclusivamente en un enchufe con toma de tierra, voltaje 230 Volt/ 50 Hz.
• El aparato debe estar conectado siempre con una toma a tierra. En caso de que la corriente eléctrica no esté provista de una toma a tierra, está absolutamente prohibido conectar el mismo.
• Cuando el aparato esté conectado, el acceso a la clavija tendrá que poder hacerse sin que haya obstáculos por medio.
• Lea estas instrucciones de uso detenidamente y siga las indicaciones.

Antes de conectar el aparato compruebe si:

• el voltaje corresponde a la placa de datos;
• el enchufe y el suministro de electricidad son los indicados para el aparato;
• la clavija del cable eléctrico es a la medida del enchufe;
• el aparato está colocado en posición vertical y sobre una superficie plana.

Haga controlar la instalación eléctrica por un profesional autorizado si no está seguro de que todo está en orden.

- La nevera para vinos es un aparato seguro, fabricado en conformidad con las normas de seguridad CE (Conformidad Europea). A pesar de ello, y al igual que con todo aparato eléctrico, se debe obrar con cautela.

- Nunca tapar la rejilla de la entrada de aire y de salida de aire.

- Desenchufe siempre el aparato antes de proceder a su limpieza o a la de algún componente.

- Con miras a la seguridad, y al igual que con todo aparato eléctrico, ponga especial atención cuando niños pequeños se encuentren cerca del aparato.

- Las eventuales reparaciones deben ser siempre llevadas a cabo por un técnico de servicio cualificado o por su distribuidor. De otra forma, puede dar lugar a la pérdida de la garantía.

- Desenchufe siempre el aparato cuando éste no se utilice.

- En caso de que el cable eléctrico esté dañado, éste deberá ser cambiado por un técnico de servicio cualificado o su distribuidor.

• Este aparato no deberá ser utilizado por personas (incluyendo niños) con reducida capacidad física, mental o sensorial, o que carezcan de la experiencia y los conocimientos necesarios, a menos que sean vigilados e instruidos en el uso del aparato por otra persona que sea responsable de su seguridad.
• Se deberá vigilar a los niños para asegurar que no jueguen con el aparato.
• Este aparato puede ser utilizado por niños a partir de 8 años y por personas con capacidades físicas, psíquicas o sensoriales reducidas, falta de experiencia y conocimientos, siempre que sean supervisados o reciban instrucciones acerca del uso del aparato de una forma segura y comprendan los riesgos que entraña.
• Los niños no deben utilizar el aparato como un juguete.
• Las tareas de limpieza y mantenimiento reservadas al usuario no deben ser realizadas por niños sin supervisión.

¡ATENCIÓN!

• Nunca use el aparato en caso de que el cable o el enchufe esté dañado. Procure que el cable no quede atrapado y que no entre en contacto con objetos cortantes.
• El incumplimiento de las instrucciones puede dar lugar a la pérdida de la garantía.
• Levantar el aparato siempre con 2 personas.

ADVERTENCIA!

• Mantenga las aperturas de ventilación, del mueble que pueda albergar al aparato, libres de cualquier obstrucción.
• No utilice medios mecánicos u de otro tipo, diferentes a aquellos recomendados por el fabricante, para acelerar el proceso de descongelación.
• No dañe el circuito de refrigeración.
• No utilice aparatos eléctricos en los compartimientos para almacenamiento de este electrodoméstico, a menos que sean del tipo recomendado por el fabricante.
• No almacene sustancias explosivas tales como latas de aerosol con propelente inflamable en este electrodoméstico.

ANTES DE UTILIZAR SU NEVERA PARA VINOS POR PRIMERA VEZ:

Asegúrese que la nevera para botellas de vino esté en posición vertical durante el transporte. Tras sacar el electrodoméstico de su embalaje, asegúrese de que esté en buen estado. Si tiene cualquier tipo de problema con esta nevera para botellas de vino, contacte con un centro de servicio autorizado inmediatamente.

Asegúrese de que la nevera para botellas de vino esté en posición vertical durante el transporte. Tras sacar el electrodoméstico de su embalaje, asegúrese de que esté en buen estado. Si tiene cualquier tipo de problema con esta nevera para botellas de vino, contacte con un centro de servicio autorizado inmediatamente.

• Coloque el electrodoméstico sobre una superficie a nivel del suelo, la superficie debe ser lo suficientemente robusta como para soportar la nevera cuando esta alcance su capacidad máxima. A fin de nivelar la nevera para botellas de vino, ajuste las patas de nivelación localizadas en la base del electrodoméstico.
• No utilice la nevera para vinos para usos para los cuales no ha sido diseñada. Cualquier daño causado por uso inapropiado o por reparaciones no autorizadas anula la garantía.
• A fin de garantizar una circulación de aire apropiada, mantenga un espacio libre de 50 mm, como mínimo, entre la parte posterior de la nevera para vinos y la pared.
• La nevera para vinos no debe operar en ambientes excesivamente húmedos.
• Evite exponer la nevera para vinos a la luz directa del sol.
• Mantenga la nevera para vinos alejada de materiales peligrosos o sustancias inflamables.

PRECAUCIÓN:

• Esta nevera para vinos ha sido diseñada para uso particular únicamente (no comercial).
• PELIGRO: ENTRAÑA EL RIESGO DE QUE LOS NIÑOS PUEDAN QUEDAR ATRAPADOS: Una nevera para vinos vacía puede suponer un peligro para los niños. Quite cualesquiera pestillos, tapas, cerraduras, y/o puertas de los electrodomésticos desechados o que no estén en uso, a fin de evitar que un niño pueda quedarse atrapado y se asfixie. Nunca permita que los niños operen o jueguen con el electrodoméstico ni que se introduzcan en él.

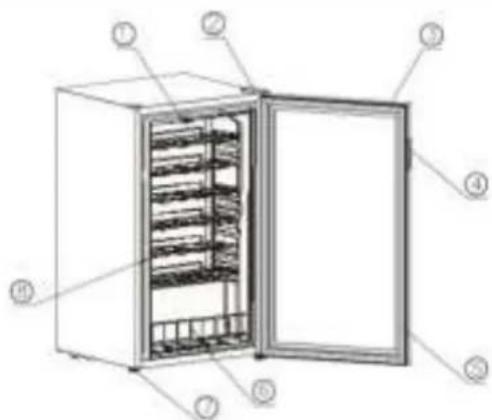

LISTADO DE PIEZAS

1. Control de temperatura e iluminación
2. Tapa de bisagra
3. Puerta de vidrio
4. Tirador empotrado
5. Junta o sello de la puerta
6. Sujetador de botellas
7. Patas de nivelación
8. Estante

DIAGRAMA ELÉCTRICO

Primera puesta en marcha

Retire el material de embalaje interior y exterior y conecte la nevera para vinos a la toma eléctrica. Una vez enchufada, deje transcurrir 30 minutos. No ajuste la temperatura o cualesquiera otros controles durante este periodo.

Puede ajustar la temperatura deseada en su nevera para vinos. El rango de temperatura de funcionamiento de la unidad es de 4°C a 18°C.

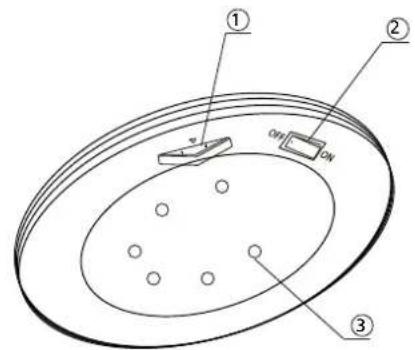

Ajuste de la temperatura: FWK 1628

Evite ajustar el termostato o bien muy alto o muy bajo, ya que la nevera para vinos podría tener dificultades en lograr las temperaturas de enfriamiento satisfactorias. La escala de temperatura va desde 1, el ajuste más cálido, a 7, el más frío. La posición 0 es el ajuste de apagado y puede ser utilizado cuando la nevera para vinos esté vacía.

Figura 3A: FWK 1628

Fije la temperatura presionando el botón

Figura 3B: FWK 1628A

1. Botón de luz interior ENCENDIDO/APAGADO
2. Botón de Selección °F/°C
3. Ventana de visualización digital
4. Botón SUBIR temperatura
5. Botón BAJAR temperatura

Cuando almacene las botellas de vino en la nevera, manténgalas alejadas de la pared posterior. A fin de permitir la libre circulación del aire frío, no almacene las botellas muy abarrotadas entre sí sobre los estantes y nunca introduzca elementos calientes en la nevera para vinos.

Vino tinto, temperatura recomendada 15 - 18°C

Vino blanco, temperatura recomendada 8 - 14° C

Vinos espumosos, temperatura recomendada 8 - 9°C

NOTA:

Cuando utilice la vinoteca por primera vez o la reinicie después de estar apagada durante un periodo largo de tiempo, puede haber unos cuantos grados de variación entre la temperatura seleccionada y la indicada en la pantalla LED. Esto es normal y debido al tiempo de duración de la activación. En cuanto la vinoteca esté funcionando durante unas horas, todos los valores volverán a la normalidad.

CAMBIO SENTIDO DE APERTURA DE LA PUERTA (Nota: FWK 1628A no es reversible)

El modelo FWK 1628 está diseñado con una puerta reversible (la puerta se abre/cierra desde la izquierda o desde la derecha). Si desea invertir el sentido de la apertura, por favor siga estas sencillas instrucciones.

PRECAUCIÓN:

- Para evitar lesiones o daños en sus pertenencias, incluyendo la nevera para vinos, se recomienda encarecidamente pedirle ayuda a alguien durante el cambio de sentido de la puerta.

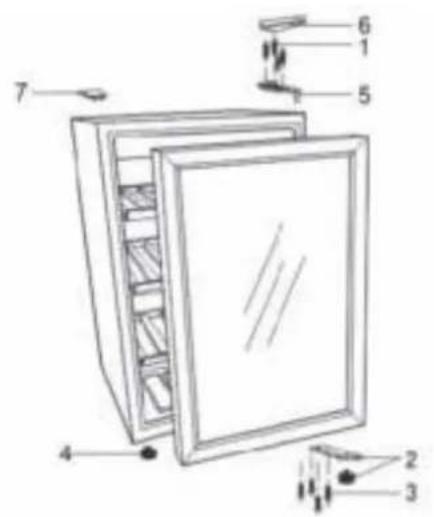

Extracción de la puerta

• Apague la unidad y desconecte el enchufe de la toma corriente de la pared.
• Incline la unidad hacia atrás y asegúrela en un ángulo de 45 grados.
• Quite la tapa de la bisagra superior (Fig. 4: N° 6).
• Quite los tornillos (Fig. 4: (N° 1) que sujetan la bisagra superior (Fig. 4: (N° 5) a la carcasa. Extraiga la bisagra superior (Fig. 4: N° 5).
• Levante la puerta, retírela de la bisagra inferior y colóquela sobre una superficie acolchada a fin de prevenir daños y arañazos.
• Quite los tornillos (Fig. 4: N° 3) que sujetan la bisagra inferior, pata anterior (Fig. 4: N° 2). Extraiga la bisagra inferior, pata anterior (Fig. 4: N° 2).
• Extraiga la pata anterior (Fig. 4: N° 4) y trasládela al lado opuesto.

Instalación de la puerta

• Extraiga la placa protectora (Fig. 2: N° 7) que cubre los agujeros de la bisagra superior.
• Invierta la dirección de la bisagra inferior (Fig. 2: N° 2).
• Instale la bisagra inferior, pata anterior (Fig. 2: N° 2) a nivel de la carcasa inferior con tornillos (Fig. 2: N° 3).
• Asegure la puerta sobre la bisagra inferior.
• Manteniendo la puerta en la posición de cierre, asegure la bisagra superior (Fig. 2: N° 5) a la puerta y atorníllela a la carcasa (Fig. 2: N° 1).

Nota: No apriete totalmente los tornillos (Fig. 2: N° 1) hasta que la parte superior de la puerta esté nivelada con la parte superior de la unidad.

- Instale la tapa de la bisagra superior (Fig. 2: N° 6) sobre la bisagra superior.

OPTIMIZACIÓN DEL RENDIMIENTO

- A fin de asegurar el máximo rendimiento y eficiencia, coloque su nevera para vinos en un área donde la circulación de aire sea apropiada. - A fin de disponer de un espacio libre adecuado alrededor de la nevera para vinos, use una separación de :

A los lados: 19 mm

En la parte superior: 100 mm

En la parte posterior: 50 mm

- No coloque la unidad en un área expuesta a la luz directa del sol. - No coloque objetos pesados sobre la nevera para vinos.

• Desconecte la alimentación eléctrica antes de limpiar la vitrina de la unidad.
• Extraiga todas las botellas de vino y las estanterías.
• Limpie el interior de la unidad con agua tibia y una solución de detergente neutro.
• Seque minuciosamente todas las superficies.

Nota:

a. No utilice limpiadores abrasivos para limpiar la nevera para vinos. b. Utilice agua jabonosa suave para limpiar el sello o junta de la puerta. c. A fin de asegurar una operación eficiente, también debe limpiar minuciosamente las partes posterior y anterior de la nevera para vinos. Asegúrese de cortar la alimentación eléctrica antes de limpiar las partes anterior y posterior de la nevera para vinos.

RESOLUCIÓN DE PROBLEMAS

A fin de evitar costes innecesarios, le recomendamos siempre consulte las instrucciones de uso. Si no ofrecen ninguna solución, lleve el nevera para vinos al distribuidor para su reparación.

Síntomas Causas posibles	Soluciones
La nevera para vinos no enfría.	La unidad no está enchufada.	Enchufe la unidad.
	El voltaje no es el correcto.	Asegúrese que el voltaje sea el correcto.
	Un fusible pudiera estar roto.	Reemplace el fusible de la unidad.
La nevera para vinos no enfría lo suficiente.	La temperatura establecida podría ser inadecuada.	Asegúrese de ajustar correctamente la temperatura.
	La nevera para vinos puede estar ubicada demasiado cerca de una fuente de calor.	Evite exponer la nevera para vinos a la luz directa del sol cerca de fuentes de calor.
	La ventilación es insuficiente.	Coloque la nevera para vinos en un área con ventilación adecuada y que disponga de suficiente espacio libre alrededor.
	La puerta no está completamente cerrada o la junta o sello de la puerta presenta algún problema.	Asegúrese que la puerta cierra herméticamente. No abra la puerta con demasiada frecuencia y no mantenga la puerta abierta por periodos prolongados.
La nevera para botellas de vino parece hacer demasiado ruido.	La unidad no está nivelada o puesta en la posición correcta.	Ajuste las patas de la unidad y asegúrese que la nevera esté nivelada.
	La ventilación es insuficiente.	Deje suficiente espacio libre alrededor de la unidad.
	La unidad está demasiado cerca de una pared o de alguna otra superficie.	Deje suficiente espacio libre alrededor de la unidad.
	Las botellas están colocadas inadecuadamente.	Asegúrese de colocar adecuada-mente las botellas.
Se está formando escarcha en la unidad.	Hay humedad excesiva o la temperatura en el interior es muy baja.	Apague la nevera para vinos, desenchufe la unidad y elimine manualmente la escarcha formada. Vuelva a enchufar una vez que el hielo se haya derretido.

GARANTÍA

Nevera para vinos tiene una garantía de 24 meses a partir de la fecha de adquisición. Durante este período todas los defectos de material y de fabricación serán subsanados gratuitamente. A este efecto rigen las siguientes condiciones:

1. Rechazamos expresamente toda responsabilidad por daños, daños indirectos incluidos.
2. La reparación o el reemplazo de componentes no supone una extensión del período de garantía.
3. La garantía no será válida cuando se hayan realizado modificaciones, se hayan usado componentes no originales o reparaciones hayan sido efectuadas por terceros o por el comprador.
4. Componentes sujetos a desgaste normal, tales como el filtro, quedan excluidos de la garantía.
5. La garantía se aplica únicamente si se presenta la factura de compra, fechada y sin modificación alguna.
6. La garantía no cubre los daños causados por manipulaciones contrarias a las descritas en las instrucciones de uso o por negligencia.
7. Los gastos de envío y los riesgos del envío del enfriador de vino o piezas de éste, correrán en todos los casos a cargo del comprador.
8. Los daños provocados por no usar los filtros adecuados de Qlima no están cubiertos por la garantía.

No deseche ningún dispositivo electrónico junto a los residuos habituales. Utilice los contenedores e instalaciones adecuadas para la recogida de este tipo de materiales. Consulte la normativa vigente y contacte con la administración correspondiente para obtener información acerca de las instalaciones de recogida disponibles. Si algún dispositivo electrónico se desecha en un vertedero o basurero no adecuado, alguna sustancia peligrosa podría filtrarse en la tierra y aparecer posteriormente en la cadena de alimentación, pudiendo dañar su estado de salud. Al sustituir un electrodoméstico o dispositivo electrónico por un modelo nuevo, el establecimiento minorista está obligado por ley a recoger y desechar adecuadamente dicho dispositivo sin carga económica alguna para el cliente. No tire las baterías al fuego, podrían explotar o derramar líquidos peligrosos. Si sustituye o destruye el mando a distancia, saque las baterías y disponga de ellas según la normativa vigente ya que son dañinas para el medio ambiente.

No deseche aparatos eléctricos junto con la basura doméstica, sino elimínelos a través de un Punto Limpio si existe. Consulte a las autoridades locales o a su distribuidor acerca del reciclado adecuado.

DATOS TÉCNICOS/FICHA TÉCNICA

Marca	Qlima
Tipo	FWK 1628 / FWK 1628A
Categoría de electrodoméstico para refrigeración	Cava refrigeradora, Cava, electrodo-mésticos para el almacenamiento de vino
Clase de eficiencia energética B
Frecuencia de oscilación de corriente alterna (V/ Hz/ph)	230 / 50 / 1
Consumo de energía anual (kWh/año) 151
Volumen neto de almacenamiento de cada com-partimiento (litros)	88
Temperatura de diseño de otros comparti-mientos	no aplica
Compartimientos libres de escarcha	no
Seguridad ante cortes eléctricos (horas)	no aplica
Capacidad de congelación (kg/24 hr)	no aplica
Clase climática	SN (subnormal), N (normal), este electrodoméstico está diseñado para usarse a temperaturas ambiente entre 10°C y 32°C
Emisión de ruido a través del aire (dB(A) re 1 pW)	41
Utilización	Únicamente para uso doméstico
Uso previsto	Este electrodoméstico está pre-visto para ser utilizado exclusiva-mente para el almacenamiento de botellas de vino.
Temperatura mínima/máxima de almacena-miento (°C)	4-18
Consumo eléctrico (kW)	0,085
Consumo eléctrico de la bombilla (kW)	0.5
Nom. actual. (A)	0.55
Tipo de compresor	Alternativo (de pistón)
Tipo de refrigerante/g	R600a / 25 gr.
Dimensiones (ancho x alto x profundidad) mm	430 x 825 x 480
Peso (kg)	26
Protección de la unidad	IP X0
Agente de expansión aislante	Ciclopentano
