Tipo di prodotto	Cantinetta vini
Marca	Qlima
Modello	FWK1628
Capacità	Circa 28 bottiglie
Dimensioni (L x A x P)	50 x 85 x 55 cm
Peso	28 kg
Alimentazione	220-240 V ~ 50 Hz
Classe climatica	N/ST (16°C a 38°C)
Intervallo di temperatura	5°C a 18°C
Tipo di raffreddamento	Compressore
Funzioni principali	Controllo elettronico della temperatura, illuminazione LED interna, porta in vetro con filtro UV, sistema anti-vibrazione, termostato regolabile
Manutenzione e pulizia	Pulire l'interno e l'esterno con un panno morbido e acqua saponata. Sbrinare manualmente se necessario. Pulire il condensatore ogni 6 mesi.
Sicurezza	Chiusura porta sicura, piedini regolabili per stabilità, messa a terra richiesta
Ricambi e riparabilità	Indice di riparabilità 6.8/10. Ricambi disponibili: termostato, compressore, ventola, guarnizioni porta.
Informazioni generali	Cantinetta vini della marca Qlima, modello FWK1628. Uso domestico. Garanzia 2 anni.

Domande frequenti - FWK1628 QLIMA

Come regolare la temperatura della cantinetta vini Qlima FWK1628?

Utilizzare il pannello di controllo anteriore. Premere i tasti + o - per regolare la temperatura tra 5°C e 18°C. La temperatura ideale per la conservazione del vino è generalmente tra 10°C e 14°C.

Qual è la capacità in bottiglie del FWK1628?

Il modello FWK1628 può contenere circa 28 bottiglie di vino standard (tipo Bordeaux). Questa capacità può variare a seconda della forma e delle dimensioni delle bottiglie.

La cantinetta fa rumore, è normale?

Un leggero rumore di funzionamento del compressore e della ventola è normale. Se il rumore diventa anormalmente forte, verificare che l'apparecchio sia in piano e che non ci siano contatti con oggetti circostanti.

Come pulire correttamente la mia cantinetta vini Qlima?

Scollegare l'apparecchio. Pulire l'interno e l'esterno con un panno morbido imbevuto di acqua tiepida e sapone neutro. Non utilizzare prodotti abrasivi. Asciugare accuratamente prima di ricollegare.

Posso installare la cantinetta in un garage o una cantina?

Sì, ma la temperatura ambiente deve essere compresa tra 16°C e 38°C (classe climatica N/ST). Evitare luoghi umidi o esposti alla luce solare diretta.

Cosa fare se la cantinetta non raffredda più?

Controllare prima l'alimentazione elettrica. Assicurarsi che la porta sia ben chiusa. Se il problema persiste, il termostato o il compressore potrebbe essere difettoso. Contattare il servizio post-vendita.

Le bottiglie devono essere tenute sdraiate o in piedi?

Per il vino, si consiglia di conservare le bottiglie sdraiate in modo che il liquido rimanga a contatto con il tappo, evitando che si secchi.

Come sbrinare la cantinetta?

Scollegare l'apparecchio e lasciare la porta aperta finché il ghiaccio non si scioglie. Non utilizzare mai strumenti appuntiti per grattare il ghiaccio. Asciugare l'acqua con un panno.

Qual è la garanzia del FWK1628?

La garanzia è di 2 anni per pezzi e manodopera, in conformità con la legislazione vigente. Conservare lo scontrino.

Dove trovare ricambi per questo modello?

È possibile ordinare ricambi presso il servizio clienti Qlima o rivenditori autorizzati. L'indice di riparabilità è 6.8/10, indicando una buona disponibilità dei pezzi.

MANUALE UTENTE FWK1628 QLIMA

Precauzioni generali per la sicurezza 68

Elenco delle parti 73

Schema elettrico 73

Funzionamento della cantinetta 74

Ottimizzazione delle prestazioni 76

Manutenzione Interna 76

Risoluzione Dei Problemi 77

Garanzia 78

Dati Tecnici 79

INDICE

Precauzioni generali per la sicurezza 80

Elenco delle parti 83

Schema elettrico 84

Per motivi di sicurezza, si raccomanda di leggere attentamente il manuale prima di utilizzare l'apparecchio. Le persone che non conoscono il funzionamento del prodotto non devono usarlo. Si raccomanda di riporre il manuale in un luogo sicuro per future referenze.

A. Non usare il cavo, se danneggiato. B. Non bloccare o piegare il cavo. C. Collocare l'apparecchio su una superficie piana. D. Non collocare l'apparecchio davanti alla finestra aperta. E. Non porlo a contatto con prodotti chimici. F. Non posizionarlo vicino ad una fonte di calore. G. Non immergerlo nell'acqua. H. Non versare liquidi sull'apparecchio.

MANTENIMIENTO INTERNO

Prima di usare l'apparecchiatura, leggere attentamente il presente manuale e conservarlo come riferimento futuro. Installare questo dispositivo soltanto quando è conforme con la legislazione, le ordinanze e gli standard locali/nazionali. Questo prodotto è destinato ad essere utilizzato come cantinetta refrigerata in case residenziali ed è adatto solo per l'uso in luoghi asciutti, in condizioni domestiche normali, in soggiorni chiusi, cucine e garage. Utilizzare il prodotto solo per il raffreddamento del vino. Non utilizzare il prodotto per scopi diversi da quello descritto in questo manuale.

IMPORTANTE

• L'impianto deve essere completamente rispondente alle prescrizioni, disposizioni e norme localmente vigenti.
• L'apparecchio è indicato solo per l'utilizzo negli interni ed in luoghi non umidi.
• Verificare la rispondenza della tensione di alimentazione.
• L'apparecchio deve essere collegato solo ad una presa di corrente equipaggiata con messa a terra ed erogante una tensione di allacciamento pari a 230 V / 50 Hz.
• L'apparecchio DEVE essere collegato ad un impianto elettrico dotato di messa a terra. Se tale tipo di collegamento non è disponibile, è vietato collegare l'apparecchio alla rete di alimentazione.

IMPORTANTE

• È inoltre opportuno assicurare che l'accesso alla spina elettrica non sia ostacolato in nessun modo.
• Si consiglia di leggere accuratamente le presenti istruzioni e di attenersi alle indicazioni fornite.

Prima di procedere al collegamento dell'apparecchio alla rete elettrica, controllare la rispondenza dei seguenti punti:

• la tensione di allacciamento dell'impianto elettrico corrisponde a quella indicata nella targhetta dell'apparecchio;
• la presa di corrente e la rete elettrica sono idonee all'utilizzo dell'apparecchio;
• la spina del cavo elettrico è adatta alla presa di corrente;
• L'apparecchio è collocato su una superficie orizzontale, stabile e priva di irregolarità.

Nell'eventualità di dubbi sull'efficienza o rispondenza di uno dei componenti, si consiglia di chiedere l'intervento di un installatore qualificato per fare effettuare le verifiche del caso.

• La cantinetta è un dispositivo sicuro, fabbricato in conformità con gli standard di sicurezza CE. Ciò nonostante è necessaria la massima cautela nell'uso, come è d'obbligo per tutte le apparecchiature elettriche.
• Non chiudere o coprire mai le aperture di ingresso e uscita dell'aria.

- Prima di interventi di pulitura o sostituzione di parti dell'apparecchio o delle sue componenti è sempre necessario staccare la spina elettrica dalla presa di corrente.

- Per motivi di sicurezza, si consiglia di rimanere sempre vigili e di usare la massima prudenza in presenza di bambini nelle vicinanze dell'apparecchio. Ciò vale per qualsiasi apparecchiatura elettrica.

- Eventuali interventi di riparazione - fuori dalla normale manutenzione - vanno sempre effettuati da un installatore manutentore qualificato o dal fornitore dell'apparecchio, per evitare il rischio di perdita della garanzia.

- Quando l'apparecchio è posto fuori servizio o lo si lascia inutilizzato, staccare sempre la spina dalla presa di corrente.

- La sostituzione di un cavo elettrico danneggiato è un intervento riservato a persone qualificate o al centro di assistenza.

- L'utilizzo del presente apparecchio non è previsto per persone (bambini inclusi) con ridotte capacità psicomotorie, mentali o sensoriali, tanto meno deve essere utilizzato da persone inesperte o non dotate di sufficienti cognizioni in materia, tranne nei casi in cui vi è sorveglianza e sono impartite istruzioni per l'uso dell'apparecchio da parte di persone responsabili della sicurezza degli utenti.

- Occorre sorvegliare costantemente i bambini per essere sicuri che non giochino con l'apparecchio.

• Il dispositivo può essere usato da bambini a partire dagli 8 anni di età e da persone con capacità fisiche, sensoriali o mentali ridotte o con mancanza di esperienza e conoscenze a condizione che siano state fornite istruzioni e supervisione in merito a un uso sicuro del dispositivo accertandosi del fatto che siano stati compresi i rischi associati all'uso del dispositivo stesso.
• I bambini non dovrebbero giocare col dispositivo.
• Le operazioni di pulizia e manutenzione da parte dell'utente non vanno eseguite dai bambini senza supervisione.

ATTENZIONE!

• Non usare mai l'apparecchio se il cavo elettrico o la spina sono danneggiati. Il cordone non deve essere schiacciato, evitare inoltre il contatto con oggetti taglienti o acuminati.
• La mancata osservanza delle istruzioni può causare la perdita della garanzia concessa sull'apparecchio.
• Sollevare l'apparecchio sempre in due.

AVVERTENZA!

• Mantenere le aperture di ventilazione - nel corpo dell'apparecchio o nella struttura da incasso - libere da ostruzioni.
• Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, diversi da quelli consigliati dal produttore.
• Non danneggiare il circuito refrigerante.
• Non utilizzare apparecchi elettrici all'interno degli scomparti per lo stoccaggio, a meno che non siano del tipo consigliato dal produttore.
• Non conservare sostanze esplosive, come bombolette spray con propellente infiammabile, in questo apparecchio.

PRIMA DI UTILIZZARE LA CANTINETTA REFRIGERATA PER

LA PRIMA VOLTA:

Assicurarsi che la cantinetta rimanga in posizione verticale durante il trasporto. Dopo aver tolto l'apparecchio dall'imballo, assicurarsi che sia in buone condizioni. Se ci sono problemi con la cantinetta, si prega di contattare immediatamente un centro di assistenza autorizzato.

• Collocare l'apparecchio su un pavimento piano abbastanza robusto da sostenerlo quando è completamente pieno. Per mettere in bolla la cantinetta, regolare i piedini posti nella parte inferiore dell'apparecchio.
• Non utilizzare questa cantinetta refrigerata in applicazioni per le quali non è concepita. I danni causati da un uso improprio o da riparazioni non autorizzate invalidano la garanzia.
• Per una corretta circolazione dell'aria, si prega di mantenere una distanza minima di 50 mm tra la parte posteriore della cantinetta.
• Non utilizzare questa cantinetta in ambienti eccessivamente umidi.
• Tenere la cantinetta lontano dalla luce solare diretta.
• Tenere la cantinetta lontano da sostanze pericolose o sostanze combustibili/infiammabili.

CAUTELA:

• Questa cantinetta è progettata solo per applicazioni a installazione libera.
• PERICOLO: RISCHIO DI INTRAPPOLAMENTO BAMBINI: Una cantinetta vuota può essere pericolosa per i bambini. Rimuovere eventuali chiavistelli, coperchi, serrature, e/o porte da apparecchi inutilizzati o scartati per evitare intrappolamento e soffocamento di bambini. Non permettere mai ai bambini di utilizzare, giocare con o strisciare all'interno di questo apparecchio.

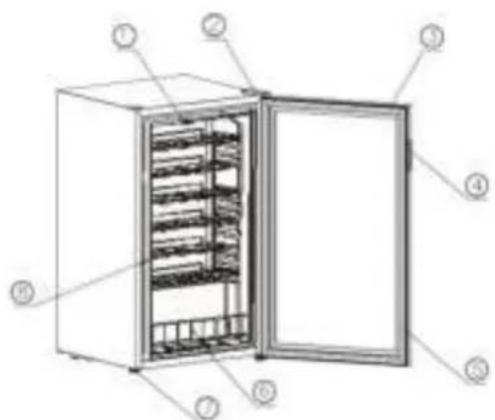

ELENCO DELLE PARTI

1. Controllo della temperatura e luce
2. Copri cerniera
3. Anta in vetro
4. Maniglia a incasso
5. Guarnizione della porta
6. Portabottiglie
7. Piedino di livellamento
8. Ripiano

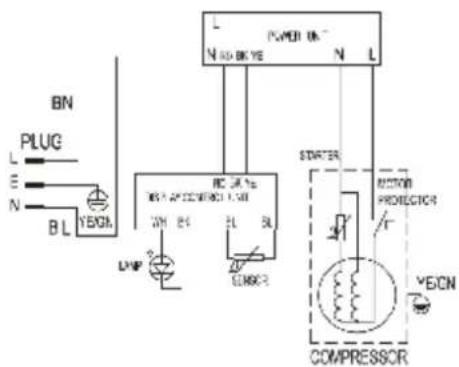

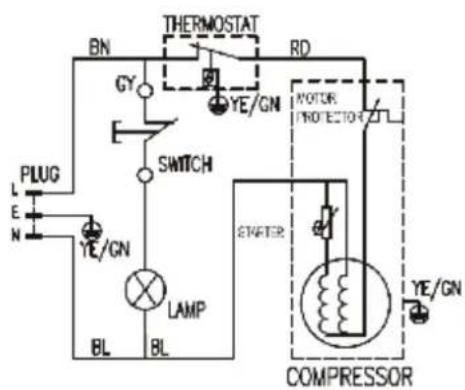

SCHEMA ELETTRICO

FUNZIONAMENTO DELLA CANTINETTA

Configurazione iniziale

Rimuovere il materiale di imballaggio esterno e interno e collegare la cantinetta a un alimentatore. Una volta collegata, farla funzionare per almeno 30 minuti. Non modificare la temperatura o regolare le impostazioni in questo momento.

La vostra cantinetta può essere impostata alla temperatura desiderata. La gamma di temperatura dell'unità è da 4° C a 18° C.

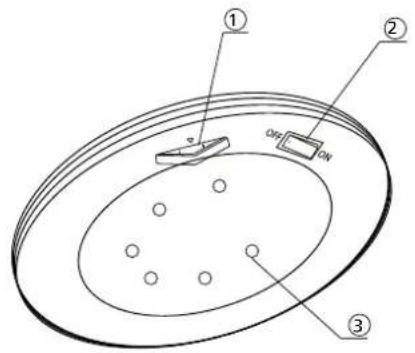

Regolazione della temperatura: FWK 1628

Evitare di impostare il termostato troppo alto o troppo basso o la cantinetta potrebbe non essere in grado di raggiungere temperature di raffreddamento soddisfacenti. La scala di temperatura va da 1, l'impostazione più calda, a 7, la più fredda. La posizione 0 corrisponde a OFF e può essere utilizzata quando la cantinetta è vuota.

1. Termostato
2. Interruttore luce
3. Luce a LED

Regolazione della temperatura: FWK 1628A

Impostare la temperatura premendo i tasti

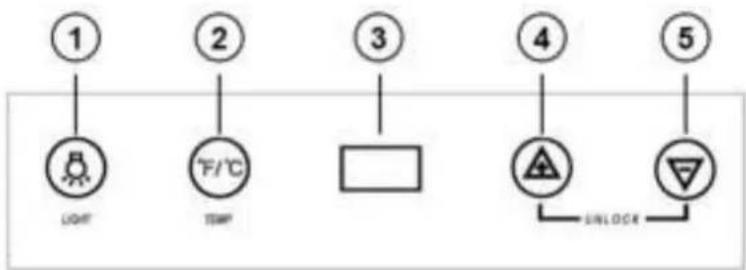

Figura 3B: FWK 1628A

1. Pulsante luce interna "ON/OFF"
2. Pulsante per selezione "°F/°C"
3. Display digitale
4. Pulsante temperatura UP (alzare)
5. Pulsante temperatura DOWN (diminuire)

Quando si conservano vini nella cantinetta, tenerli lontano dalla parete posteriore. Per permettere la libera circolazione di aria fredda non riporre i vini troppo vicini fra loro sugli scaffali e mai mettere oggetti caldi nella cantinetta.

Vini rossi, temperatura consigliata 15 - 18°C

Vini bianchi, temperatura consigliata 8 - 14°C

Vini frizzanti, temperatura consigliata 8 - 9°C.

NOTE:

Quando si utilizza la cantina frigo per la prima volta o si riavvia dopo un lungo periodo di inattività, potrebbe esserci una differenza di qualche grado fra la temperatura selezionata e quella mostrata sullo schermo LCD. Questo è normale ed è dovuto alla durata di tempo per l'attivazione. Dopo qualche ora di funzionamento, tutte le impostazioni si riallineeranno.

CAMBIARE LA PORTA REVERSIBILE (Nota: la porta del mod. FWK1628A NON è reversibile)

Il modello FWK1628 è provvisto di una porta reversibile (porta che si può aprire/chiudere sia dal lato sinistro che destro). Per cambiare la direzione di apertura, seguire queste semplici istruzioni.

CAUTELA:

- Per evitare lesioni personali e/o danni materiali e/o alla cantinetta, si consiglia vivamente che qualcuno si assista durante il processo di inversione della porta.

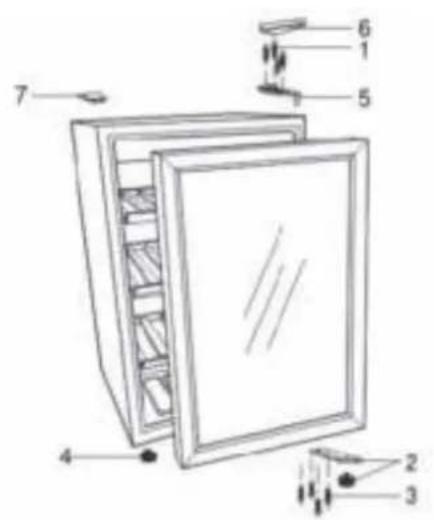

Rimozione della porta

• Spegnere l'unità e scollegare il cavo di alimentazione dalla presa a muro.
• Inclinare l'unità all'indietro e fissarla a un'angolazione di 45 gradi.
• Rimuovere il coperchio del cardine superiore (Fig. 4: N. 6).
• Rimuovere le viti (Fig. 4: N. 1) che fissano la cerniera superiore (Fig. 4: N. 5) al telaio. Rimuovere la cerniera superiore (Fig. 4: N. 5).
• Sollevare la porta, toglierla dalla cerniera inferiore e posizionarla su una superficie morbida per evitare danni e graffi.
• Rimuovere le viti (Fig. 4: N. 3) che fissano la cerniera inferiore e il piedino anteriore (Fig. 4: N. 2). Togliere la cerniera inferiore e il piedino anteriore (Fig. 4: N. 2).
• Rimuovere il piedino anteriore (Fig. 1: N. 4) e trasferirlo sul lato opposto.

Installazione della porta

• Rimuovere la piastra di copertura (Fig. 5: N. 7) che copre i fori delle cerniere superiori.
• Invertire la direzione della cerniera inferiore (Fig. 5: N. 2).
• Installare la cerniera inferiore e il piedino anteriore (Fig. 5: N. 2) sul telaio inferiore con le viti (Fig. 5: N. 3). • Fissare la porta sulla cerniera inferiore.
• Tenendo la porta in posizione di chiusura, fissare la cerniera superiore (Fig. 5: N. 5) alla porta e avvitarla nel telaio (Fig. 5: N. 1).

Nota: Non serrare completamente le viti (Fig. 5: N. 1) fino a quando la parte superiore della porta è a livello con la parte superiore dell'unità.

- Installare il coperchio della cerniera superiore (Fig. 5: N. 6) sopra la cerniera superiore.

OTTIMIZZAZIONE DELLE PRESTAZIONI

• Per garantire il massimo delle prestazioni e dell'efficienza, posizionare la cantinetta in una zona dove vi è una corretta circolazione dell'aria.
• Lasciare il corretto spazio libero intorno alla cantinetta:

Ai lati: 19 mm; in alto: 100 mm; dietro: 50 mm.

• Non collocare l'unità alla luce solare diretta. • Non appoggiare oggetti pesanti sulla parte superiore della cantinetta.

MANUTENZIONE INTERNA

• Interrompere l'alimentazione elettrica prima di pulire l'interno dell'unità.
• Rimuovere tutti i vini e le mensole di stoccaggio.
• Pulire l'interno dell'unità con una soluzione di acqua tiepida e detergente neutro.
• Asciugare accuratamente tutte le superfici.

Nota:

a. Non utilizzare detergenti abrasivi per pulire la cantinetta. b. Utilizzare acqua tiepida e sapone per pulire la guarnizione della porta dell'unità. c. Per assicurare un funzionamento efficiente, pulire accuratamente anche la parte posteriore e inferiore della cantinetta. Assicurarsi che l'alimentazione venga spenta prima di pulire la parte posteriore e inferiore della cantinetta.

RISOLUZIONE DEI PROBLEMI

Per prevenire costi inutili, si consiglia di consultare dapprima le istruzioni d'uso. Qualora nelle istruzioni non vi sia alcun suggerimento in merito, rivolgersi al rivenditore di fiducia per la riparazione della cantinetta.

Sintomi Possibile causa	Soluzioni
La cantinetta non raffredda.	L’unità non è collegata elettricamente.	Collegare l’unità.
	La tensione non è corretta.	Garantire la tensione corretta.
	Un fusibile potrebbe essere saltato.	Sostituire il fusibile dell’unità.
La cantinetta non raffredda abbastanza.	L’impostazione della temperatura potrebbe non essere corretta.	Assicurarsi che la temperatura impostata sia corretta.
	La cantinetta potrebbe essere posizionata troppo vicino a una fonte di calore.	Tenere la cantinetta lontano dalla luce solare diretta o da altre fonti di calore.
	La ventilazione è insufficiente.	Posizionare la cantinetta in una zona con ventilazione e distanze corrette.
	La porta non è completa-mente chiusa o la guarnizi-one della porta non funzi-ona correttamente.	Chiudere la porta ermeticamen-te. Non aprire frequentemente la porta e non tenere la porta aperta per lunghi periodi di tempo.
La cantinetta sembra fare troppo rumore	L’unità non è in bolla e posizionata correttamente.	Regolare i piedini dell’unità e verificare che il prodotto sia in bolla.
	La ventilazione è insufficiente.	Lasciare spazio sufficiente intor-no all’unità.
	L’unità è troppo vicino a una parete o a un’altra superficie.	Lasciare spazio sufficiente intor-no all’unità.
	Bottiglie collocate erronea-mente	Assicurarsi che le bottiglie siano posizionate correttamente.
Si sta accumulando brina nell’unità.	Vi è un eccesso di umidità o la temperatura interna è troppo bassa.	Spegnere la cantinetta, staccare la spina e rimuovere manu-almente l’accumulo di brina. Ricollegare l’alimentazione una volta che il ghiaccio si è sciolto.

GARANZIA

Ha una garanzia di 24 mesi dalla data d'acquisto. Entro questo periodo vengono riparati gratuitamente tutti i difetti di fabbricazione o vizi del materiale. Qui di seguito sono riportate le condizioni della garanzia:

1. Rifiutiamo esplicitamente tutte le altre richieste di risarcimento, compresi danni derivanti.
2. La riparazione o la sostituzione di parti entro il termine di garanzia non comporta la proroga della garanzia stessa.
3. La garanzia non è valida qualora siano state apportate modifiche all'apparecchio, qualora siano state montate componenti non originali o qualora siano state effettuate riparazioni da terzi.
4. Nella garanzia non sono comprese le parti soggette a normale usura, quali il filtro.
5. La garanzia vale unicamente dietro presentazione della ricevuta d'acquisto originale datata e qualora l'apparecchio non sia stato modificato.
6. La garanzia non è valida in caso di danno sorto in seguito ad operazioni che non sono descritte in questo manuale o in seguito a negligenza.

Non smaltire le apparecchiature elettriche insieme ai rifiuti generici; utilizzare la raccolta separata. Mettersi in contatto con l'amministrazione pubblica per sapere se è disponibile un sistema di raccolta adeguato. Se le apparecchiature elettriche vengono disperse in discariche o depositi di rifiuti, potrebbe verificarsi una perdita di sostanze pericolose nelle acque sotterranee e terminare nella catena alimentare producendo un effetto dannoso per la salute ed il benessere. Non gettare le batterie nel fuoco, ciò potrebbe provocare un'esplosione o la fuoriuscita di liquidi pericolosi. Qualora il telecomando venga sostituito o eliminato, rimuovere le batterie e smaltirle secondo le norme vigenti, in quanto queste contengono materiali dannosi per l'ambiente.

Gli elettrodomestici e gli apparecchi elettrici fuori uso non devono essere smaltiti come rifiuti domestici. Utilizzare gli appositi centri di consegna e riciclaggio, se disponibili. Rivolgersi alle autorità locali o ai punti di vendita per le informazioni del caso.

Produttore	Qlima
Tipo	FWK 1628 / FWK 1628A
Categoria degli apparecchi per la refrigerazione domestici	Celle frigorifere, dispense, cantinette refrigerate
Classe energetica B
Alimentazione (V/Hz/ph) 230 / 50 / 1
Consumo energetico annuo (kWh/anno) 151
Capacità netta di ciascun vano (litri) 88
Temperatura progettuale di altri scomparti	non applicabile
Vano non refrigerati	no
Interruzione elettrica di sicurezza (ore)	non applicabile
Capacità di raffreddamento (kg/24 ore)	non applicabile
Classe climatica	SN, N, questo apparecchio è progettato per essere utilizzato a una temperatura ambiente compresa tra 10°C e 32°C
Emissioni sonore dovute all'aria (dB(A) re 1 pW)	41
Utilizzo	solo installazione libera
Destinazione d'uso	questo apparecchio è destinato ad essere utilizzato esclusivamente per la conservazione del vino
Temperatura min./max. di stoccaggio (°C)	4-18
Potenza assorbita (kW)	0,085
Potenza assorbita dalla lampada (kW)	0.5
Corrente nom. (A)	0.55
Tipo di compressore	a pistone
Tipo di refrigerante/gr	R600a / 25 gr.
Dimensioni ( L x H x P) (mm)	430 x 825 x 480
Peso (kg)	26
Protezione unità	IP X0
Isolamento soffio gas	ciclopentano
