HSM1344 - Destructeur de document HSM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Destructeur de documents
Marque	HSM
Modèle	HSM 1344
Format de coupe	Coupe bandes
Taille des copeaux	4 x 50 mm
Capacité de coupe	Jusqu'à 10 feuilles (80 g/m²)
Largeur d'entrée	220 mm
Volume du bac de collecte	20 litres
Niveau sonore	55 dB (A)
Vitesse de coupe	3 m/min
Alimentation	230 V, 50 Hz
Puissance du moteur	200 W
Poids	9,5 kg
Dimensions (L x P x H)	390 x 280 x 600 mm
Fonctions principales	Marche/Arrêt, marche arrière, voyant de surcharge
Sécurité	Arrêt automatique en cas de surcharge, protection thermique du moteur
Entretien et nettoyage	Huiler régulièrement les couteaux avec de l'huile de coupe spéciale
Pièces détachées et réparabilité	Disponibles auprès du service après-vente HSM

FOIRE AUX QUESTIONS - HSM1344 HSM

Quelle est la capacité de coupe maximale du HSM 1344 ?

Le destructeur peut couper jusqu'à 10 feuilles de papier 80 g/m² simultanément en coupe bandes de 4x50 mm.

Puis-je détruire des agrafes ou des trombones ?

Oui, la machine accepte les agrafes et les trombones. Cependant, il est recommandé de retirer les éléments métalliques volumineux pour éviter d'endommager les couteaux.

Que faire en cas de bourrage papier ?

Utilisez la fonction marche arrière pour retirer le papier coincé. Si nécessaire, coupez l'alimentation et retirez manuellement le papier. Évitez de forcer.

Comment entretenir le destructeur HSM 1344 ?

Il est conseillé d'huiler les couteaux toutes les 30 minutes d'utilisation ou après chaque bac vide. Utilisez de l'huile de coupe spécifique ou de l'huile végétale non acide.

Le destructeur est-il sécurisé pour les enfants ?

L'appareil dispose d'une protection thermique qui arrête le moteur en cas de surchauffe. Cependant, il ne doit pas être utilisé par des enfants sans surveillance.

Quel type de papier peut être détruit ?

Le destructeur accepte le papier courant, les agrafes, trombones et cartes de crédit. Il n'est pas conçu pour les CD, DVD ou plastiques rigides.

Comment vider le bac de collecte ?

Le bac se retire simplement en le tirant vers l'avant. Il a une capacité de 20 litres. Ne pas attendre qu'il soit plein pour le vider.

Pourquoi le destructeur s'arrête-t-il en cours d'utilisation ?

Cela peut être dû à une surcharge (trop de feuilles) ou à une surchauffe du moteur. Laissez refroidir quelques minutes et réduisez la quantité de papier.

Où trouver des pièces de rechange ?

Les pièces détachées (couteaux, moteur, etc.) sont disponibles auprès du service après-vente HSM. Contactez votre revendeur ou consultez le site officiel.

Quelle est la garantie de l'appareil ?

HSM offre une garantie de 2 ans sur les défauts de fabrication. La garantie ne couvre pas les dommages dus à une utilisation incorrecte.

MODE D'EMPLOI HSM1344 HSM

Destructeur de documents HSM Classic 225.2 15

1 Utilisation conforme, garantie

Vérifiez sur la plaquette signalétique à l'arrière de l'appareil pour quelle largeur de coupe et quelle tension du secteur votre destructeur de documents est conçu et respectez les points correspondants de la notice d'utilisation.

Le destructeur de documents est conçu pour la destruction de documents papier. Vous pouvez, selon le type de coupe, procéder à la destruction de petites quantités des matériaux suivants :

Taille de coupe (mm) 3,9 5,8		3,9x40 1,9x15
Cartes de crédit ●	●	●
CDs, Disquettes		●	●	●

Le mécanisme de coupe, robuste, résiste aux agrafes et aux trombones. La seule exception concerne les machines ayant le degré de sécurité HS Level 6 (1 x 5 mm) : les agrafes et les trombones sont à retirer impérativement des documents.

La durée de garantie du destructeur de documents est de 2 ans. HSM accorde une garantie spéciale (HSM Lifetime Warranty), indépendante de la garantie, sur les cylindres de coupe en acier fabriqués d'une seule pièce des destructeurs de documents, pendant toute la durée de vie de l'appareil. Les destructeurs de documents à degré de sécurité 5 et HS Level 6 en sont exclus. L'usure ou les dommages causés par toute utilisation impropre, ou par des interventions d'un tiers ne sont ni couverts par la responsabilité du fabricant, ni par la prestation de garantie.

Remarque : Les destructeurs de documents à dispositif de coupe en particules sont proposés en option avec un appareil permettant la lubrification automatique du dispositif de coupe. Respectez la documentation fournie avec l'huileur si votre machine en est équipée.

2 Recommandations de sécurité

Classification

Notice de sécurité Explication
RTIS- SEMENT	Le non-respect de l'avertissement peut entraîner des blessures graves ou la mort.
Attention Le non-respect de la consigne peut entraîner des dom-mages corporels.

Lisez la notice d'utilisation de la machine avant de la mettre en service ; conservez celle-ci pour une exploitation ultérieure et transmettez cette notice aux utilisateurs ultérieurs. Tenir compte de toutes les recommandations de sécurité se trouvant sur le destructeur !

AVERTISSEMENT

Dangers pour les enfants et pour d'autres personnes !

La machine ne doit pas être utilisée par des personnes (y compris les enfants de moins de 14 ans) ayant des capacités physiques, sensorielles ou intellectuelles limitées, ou encore manquant de l'expérience et/ou des connaissances requises, à moins qu'elles ne soient surveillées par une personne responsable de leur sécurité ou n'aient reçu des instructions d'utilisation de l'appareil. Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil. Ne laissez pas le destructeur de documents allumé sans surveillance.

Ne jamais passer la main, les doigts ou un objet étranger dans la fente de l'ouverture d'insertion du papier.

Danger de blessure par attraction.

Ne pas approcher l'ouverture d'insertion du papier avec des cheveux longs, des vêtements larges, des cravates, des écharpes, des bracelets, des colliers, etc. Ne pas détruire les objets ayant tendance à s'entortiller, bandes, matériel de ligaturage etc.

AVERTISSEMENT Dangers résultant de la tension du secteur !

Une mauvaise utilisation de la machine peut entraîner une électrocution.

- Vérifiez avant de brancher la prise secteur que la tension et la fréquence de votre réseau électrique correspondent aux indications de la plaque signalétique.

- Assurez-vous que la prise secteur est accessible.

- Evitez que de l'eau pénètre dans le destructeur de documents. Ne plongez ni les câbles secteur ni la fiche secteur dans l'eau.

- Ne touchez jamais la fiche secteur lorsque vous avez les mains mouillées.

- Ne tirez jamais sur le câble pour débrancher la fiche de la prise secteur, tenez toujours la fiche.

- Utilisez l'appareil uniquement à l'intérieur, dans des pièces sans humidité. Ne l'utilisez jamais dans des pièces humides ou sous la pluie.

Vérifiez régulièrement que l'appareil et les câbles ne présentent aucun dommage. Eteignez le destructeur de documents en cas de détérioration ou de dysfonctionnement, ainsi qu'avant un changement de place ou un nettoyage, et débranchez la prise secteur.

- Gardez l'appareil, la fiche secteur et le câble secteur éloigné de tout feu et de surfaces chaudes. Veillez à ce que rien n'obstrue les fentes d'aération et à ce que l'appareil respecte une distance minimum de 5 cm du mur ou des meubles.

Les travaux d'entretien ne peuvent être réalisés que par le service après-vente HSM et les techniciens de maintenance de nos partenaires contractuels. Pour les adresses du service clientèle, voir page 72.

Attention Danger résultant d'une utilisation non conforme

Utilisez la machine uniquement selon les consignes du chapitre « utilisation conforme ».

3 Vue générale

1 Porte 2 Ouverture d'insertion de papier 3 Ouverture d'alimentation spéciale pour disquettes et cédéroms 4 Recommandations de sécurité 5 Voyant lumineux LED

Le destructeur de documents est prêt à fonctionner.

Bourrage de papier / Moteur surchargé

Le réservoir de découpures est plein / le contact de la porte est interrompu.

6 Interrupteur à bascule

▲: Marche ▼: Arrêt, retour

7 Plaque signalétique

4 Ampleur de la livraison

• Destructeur de documents en ordre de marche emballé dans un carton
• 5 sacs pour découpures
• 1 bouteille d'huile spéciale pour le bloc de découpage 50 ml
• Notice d'utilisation

Accessoires

• 10 sacs à particules n° de commande 1.410.995.100 - Huile spéciale pour bloc de coupe (250 ml), n° de commande 1.235.997.403 Pour les adresses du service clientèle, voir page 72.

5 Mise en service

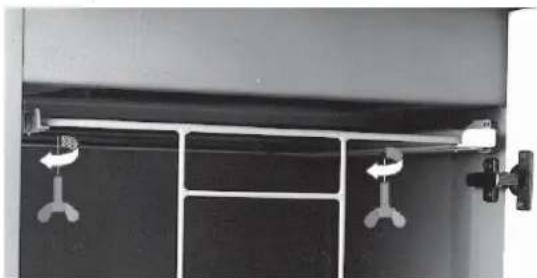

- Dévisser les vis à oreilles de fixation pour le transport !

• Ouvrez la porte du destructeur de documents.
• Retirez le cadre (A) et prenez un sac pour découpures.
• Placez le sac pour découpures dans le cadre et repliez le bord supérieur d'environ 20 cm.

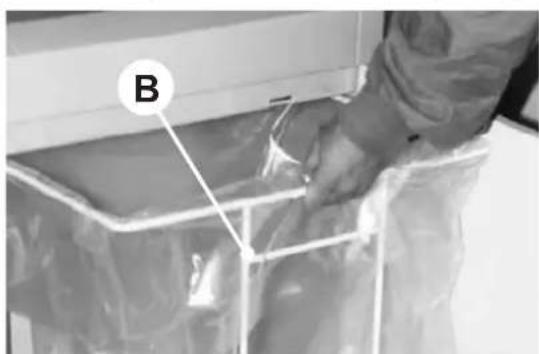

- Réinsérez le cadre (avec l'étrier B orienté vers l'avant) dans les rails de guidage.

• Fermez la porte du destructeur de documents. - Branchez la fiche secteur dans une prise secteur d'installation conforme.

7 Élimination de défauts 6 Manipulation

Bourrage de papier

Vous avez introduit trop de papier à la fois.

AVERTISSEMENT

Avant de mettre la machine en marche, assurez-vous que toutes les consignes de sécurité ont été respectées.

Mise en marche

• Mettre l'interrupteur à bascule sur la ▲. ▶ L'interrupteur à bascule s'enclenche. ▶ Le voyant lumineux vert est allumé. Le destructeur de documents est prêt à fonctionner (Standby).

Broyage de papier

• Insérer le papier. Pour la vitesse de passage des feuilles, voir « Caractéristiques techniques ». Le processus de destruction du papier est démarré au moyen d'une cellule photoélectrique dans l'ouverture d'insertion du papier.

Le papier est entraîné dans le dispositif de coupe et détruit. Lorsque l'ouverture d'insertion du papier est de nouveau dégagée, le mécanisme de découpage s'arrête automatiquement après environ 3 secondes et retourne en mode veille.

Destruction de cédéroms et de disquettes (voir « Utilisation conforme »)

Introduisez les cédéroms et les disquettes dans la fente du dispositif de sécurité qui protège des éclats.

Mise hors circuit

• Appuyer légèrement sur la flèche ▼ de l'interrupteur à bascule. ▶ Il se remet en position initiale.

▶ Le voyant lumineux rouge est allumé. ▶ Le dispositif de coupe fonctionne de lui-même en arrière pendant environ 2 secondes.

Le papier est transporté vers l'extérieur.

Attention : ne pas actionner l'interrupteur à bascule alternativement sur ▲ - ▼. Le mécanisme de découpage peut être endommagé.

- Retirer le papier de l'orifice d'entrée du papier.

Si le papier est trop en profondeur et qu'il est impossible de l'extraire :

Actionner l'interrupteur à bascule

▼ plusieurs fois et brièvement.

La cellule photoélectrique doit être dégagée.

• Pour acquitter la panne, arrêtez la machine et remettez-la en marche. • Diviser la pile de papier en deux.
• Appuyer sur l'interrupteur à bascule sur la touche ▲.
• Insérer les feuilles de papier les unes après les autres.

Le réservoir de découpures est plein.

Le voyant lumineux rouge est allumé.

Le destructeur de documents s'arrête.

Attention : lors de l'arrêt du destructeur, vider la corbeille. Ne pas tasser les particules dans la corbeille, vous pourriez entraîner un dysfonctionnement du dispositif de coupe.

• Éteindre le destructeur en appuyant légèrement sur la position ▼ de l'interrupteur à bascule.
• Enlever le sac de découpures plein et en mettre un nouveau.

Le contact de la porte est interrompu.

Le voyant lumineux rouge est allumé. ▶ Le destructeur s'arrête. - Contrôler si la porte avant est fermée correctement.

En cas d'autres dysfonctionnements, veuillez vérifier les points suivants avant de contacter notre service après-vente :

- si le moteur a subi une éventuelle surcharge.

Laisser refroidir le destructeur de documents pendant 15 à 20 minutes avant de le mettre à nouveau en service.

- si la cellule photoélectrique est couverte de poussière de papier.

Nettoyez la cellule photoélectrique dans l'alimentation papier avec un pinceau ou un chiffon sec.

8 Entretien et maintenance

AVERTISSEMENT

Dangers résultant de la tension du secteur !

Mettre le destructeur de documents à l'arrêt, débrancher la prise secteur.

Ne nettoyer l'appareil qu'au moyen d'un chiffon doux et d'eau savonneuse non corrosive. Veiller à ce que l'eau ne pénètre pas dans l'appareil.

Vérifiez le fonctionnement du contact du conteneur

AVERTISSEMENT

Si vous constatez des écarts par rapport au fonctionnement suivant, éteignez le destructeur de documents, débranchez la prise et contactez le service après-vente.

• Branchez la prise secteur et allumez le destructeur de documents.
• Insérez une feuille de papier et faites basculer le conteneur vers l'extérieur pendant que la feuille est happée.

Le dispositif de coupe doit aussitôt s'éteindre et l'affichage « Conteneur ouvert » doit s'allumer. - Remettez le conteneur en place. Le dispositif de coupe ne doit pas encore se remettre en marche. - Retirez le papier de l'ouverture d'alimentation. La cellule photoélectrique doit être libre. - Éteignez la machine et rallumez-la. ▶ Si vous insérez du papier, le dispositif de coupe se met en marche.

Huilez le dispositif de coupe en cas de diminution du rendement de coupe, d'apparition de bruits ou à chaque fois que vous videz le collecteur (Coupe croisée) :

• Versez de l'huile spéciale pour bloc de coupe sur les cylindres de coupe dans toute la largeur de l'ouverture d'introduction de papier.
• Faire fonctionner le dispositif de coupe plusieurs fois en arrière sans papier (▼). ▶ La poussière et les particules seront détruites.

9 Traitement des déchets / recyclage

Les anciens appareils électriques et électroniques contiennent de nombreux matériaux précieux, mais aussi des substances nocives qui étaient nécessaires au fonctionnement et à la sécurité. En cas de manipulation ou d'élimination incorrectes, ces substances peuvent être dangereuses pour la santé et l'environnement. Ne jetez jamais les anciens appareils avec les ordures ménagères. Respectez les directives actuelles en vigueur et apportez vos anciens appareils électriques et électroniques aux points de collecte afin qu'ils puissent être recyclés. Veillez également à ce que les matériaux d'emballage soient traités et recyclés dans le respect de l'environnement.

10 Caractéristiques techniques

Type de coupe Coupe bandes Coupe croisée
Taille de coupe (mm) 5,8 3,9 3,9 x 40 1,9 x 15	0,78x11 1	x 5
Degré de sécurité DIN 32757 – 1	2	2	3	4	5	Level 6*
Puissance de coupe** (feuilles) 70 g/m2DIN A4 80 g/m2	40 - 4232 - 33	31 - 3325 - 27	25 - 2720 - 22	17 - 1912 - 14	10 - 117 - 9	7 - 86 -7
Poids	44 kg		52 kg
Niveau sonore (Marche à vide / charge)	56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Vitesse de coupe	126 mm/s		135 mm/s
Largeur de travail	300 mm
Alimentation électrique	230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Puissance pour nombre maximum de feuilles	1400 W
Mode de fonctionnement	Fonctionnement permanent
Conditions ambiantes d’utilisation :TempératureHumidité relative de l’airHauteur au-dessus NN	-10°C à +40°Cmax. 90%, sans condensationmax. 2 000 m
Dimensions W x D x H (mm)	501 x 472 x 877
Volume du réservoir de découpure	120 l

* HSM-spécification ** Nombre de feuilles max. (format A4, 70 g/m² ou 80 g/m²), introduites en longueur, qui sont déchiquetées en un passage. La mesure des données de rendement s'effectue avec un bloc de coupe neuf, huilé et moteur à froid. Une tension inférieure du secteur ou une autre fréquence du secteur que celles indiquées peuvent entraîner une diminution de la puissance de coupe et une augmentation du bruit pendant le fonctionnement. Selon la structure et les propriétés du papier et selon la manière d'introduire les feuilles, la puissance peut varier. Les indications de puissance en 80 g/m² sont des valeurs obtenues par calcul.

Déclaration de conformité CE

Le fabricant HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen déclare par la présente que la machine ci-dessous désignée par

destructeur de documents HSM Classic 225.2

répond, de par la conception et la structure du modèle commercialisé par nous, aux exigences essentielles de sécurité et de santé des directives CE ci-dessous :

Directive basse tension 2006 / 95 / CE

Directive CEM 2004 / 108 / CE

Normes appliquées et spécifications techniques :

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004 • EN 61000-3-2:2006 • EN 61000-4-5:2006 • EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007 • EN 13849-1:2008 • EN 61000-4-11:2004 • EN 62233:2008 • EN 50366:2003 + A1:2006 • EN 60950-1:2006 + A11:2009 + A1:2010

Rolf Gasteier - Directeur Technique
