HSM1344 - Destructora de documentos HSM - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato HSM1344 HSM en formato PDF.
| Tipo de producto | Destructora de documentos |
| Marca | HSM |
| Modelo | HSM 1344 |
| Formato de corte | Corte en tiras |
| Tamaño del corte | 4 x 50 mm |
| Capacidad de corte | Hasta 10 hojas (80 g/m²) |
| Ancho de entrada | 220 mm |
| Volumen del cesto de recolección | 20 litros |
| Nivel de ruido | 55 dB (A) |
| Velocidad de corte | 3 m/min |
| Alimentación | 230 V, 50 Hz |
| Potencia del motor | 200 W |
| Peso | 9,5 kg |
| Dimensiones (L x P x Altura) | 390 x 280 x 600 mm |
| Funciones principales | Encendido/Apagado, marcha atrás, indicador de sobrecarga |
| Seguridad | Parada automática en caso de sobrecarga, protección térmica del motor |
| Mantenimiento y limpieza | Engrasar regularmente las cuchillas con aceite de corte especial |
| Piezas de repuesto y reparabilidad | Disponibles a través del servicio postventa de HSM |
Preguntas frecuentes - HSM1344 HSM
Preguntas de los usuarios sobre HSM1344 HSM
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Destructora de documentos en formato PDF gratis! Encuentra tus instrucciones HSM1344 - HSM y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HSM1344 de la marca HSM.
MANUAL DE USUARIO HSM1344 HSM
DESTRUIDORA DE DOCUMENTOS
GEBRUIKSAANWIJZING
PAPIERVERNIETIGER
BRUGSVEJLEDNING
MAKULERINGSMASKINE
BRUKSANVISNING
DOKUMENTFÖRSTÖRARE
KÄYTTÖOHJE
PAPERINSILPPURI
BRUKSANVISNING
MAKULERINGSMASKIN
HSM®
Classic 225.2
Classic 225.2
español: Destructora de documentos HSM Classic 225.2 27
português: Destruidora de documentos HSM Classic 225.2 33
nederlands: Papiervernietiger HSM Classic 225.2 39
dansk: Makuleringsmaskine HSM Classic 225.2 45
1 Uso conforme al previsto, garantía
Consulte en la placa de características situada en la parte trasera del aparato para qué anchura de corte y tensión de red está diseñada su destructora de documentos y lea los puntos correspondientes de las instrucciones de servicio
La destructora de documentos está concebida para destruir papel. Según sea el tipo de corte, se podrán además destruir pequeñas cantidades de los siguientes materiales:
| Tamaño de corte (mm) 3,9 5,8 3,9x40 1,9x15 | ||||
| Tarjetas de crédito ● ● | ● | ● | ||
| CD, disquetes ● ● | ● | |||
El robusto mecanismo de corte es insensible a las grapas y a los clips. Únicamente con máquinas del nivel de seguridad HS Level 6 (1 x 5 mm) el papel no puede tener grapas ni clips.
El período de garantía para la destructora de documentos es de 2 años. Sobre los cilindros de corte de acero macizo de las destructoras de documentos HSM se aplica una garantía durante toda la vida útil del aparato (HSM Lifetime Warranty). Aquí se exceptúan las destructoras de documentos con nivel de seguridad 5 y HS Level 6. La garantía no cubre el desgaste ni los daños ocasionados por un uso inapropiado o por la intervención de terceras personas.
Nota: Las destructoras de documentos con mecanismo de corte en partículas se ofrecen como opción también con un aparato para lubricar automáticamente el mecanismo de corte. Si su máquina está provista de un engrasador, tenga en cuenta la documentación adjunta del mismo.
2 Indicaciones de seguridad
Clasifi cación
| Indicación de seguridad | Aclaración |
 ADVERTEN-CIA | La inobservancia de las advertencias puede provocar daños en el cuerpo y en la vida del usuario. |
| Atención La inobservancia de las indicaciones puede provocar daños materiales. | |
Antes de poner en marcha la máquina, lea las instrucciones de servicio, téngalas siempre a mano para poder consultarlas en cualquier momento y entreguelas a los otros usuarios. Observe todas las indicaciones de seguridad que fi guran en la destructora!
ADVERTENCIA
Peligros para niños y adultos.
Las personas (inclusive menores de 14 años) con capacidades físicas, sensoriales o mentales limitadas o sin la experiencia y/o sin el conocimiento necesarios no pueden utilizar la máquina, a no ser que cuenten con la supervisión de una persona responsable de la seguridad o que reciban instrucciones sobre cómo utilizar el aparato. Los menores no deben dejarse sin vigilancia para evitar que jueguen con el aparato. No deje la destructora de documentos encendida sin vigilancia.
español
ADVERTENCIA
¡Peligro de sufrir lesiones!
No toque la ranura por la que se introduce el papel.
¡Peligro de sufrir lesiones por quedarse enganchado en la máquina!
Evite que el cabello largo, la ropa holgada, corbatas, bufandas, cadenas, pulseras, etc. queden en el área de la abertura de la alimentación de papel. No introduzca en la máquina ningún material susceptible de formar bucles, como cintas, cordeles, etc.
ADVERTENCIA
Tensión de red peligrosa.
La manipulación errónea de la máquina puede provocar electrocución.
- Antes de enchufar el conector de red, compruebe que la tensión y la frecuencia de su red eléctrica coincidan con las indicaciones de la placa de características.
- Preste atención a que el conector de red esté fácilmente accesible.
- Evite que la destructora de documentos entre en contacto con agua. Sustituya el cable de red o el conector de red que haya entrado en contacto con agua.
- No agarre el conector de red con las manos húmedas.
- No desenchufe el conector de red tirando del cable de alimentación, sino agarrando el conector de red.
- Utilice el aparato únicamente en interiores secos. No lo ponga en funcionamiento en entornos húmedos o expuesto a la lluvia.
Compruebe regularmente que el aparato y el cable no presenten daños. Desconecte la destructora de documentos cuando detecte daños o un funcionamiento incorrecto y antes de cambiarla de lugar o de limpiarla, y desenchufe el conector de red.
- Mantenga el aparato, el conector de red y el cable de red alejados de llamas abiertas y de superfi cies calientes. Las ranuras de ventilación no deben estar obstruidas y debe mantenerse una distancia a la pared o a los muebles de como mínimo 5 cm.
Los trabajos de mantenimiento sólo deben realizarlos el servicio postventa de HSM y los técnicos de mantenimiento de nuestras partes contratantes.
Para las direcciones de los servicios postventa, véase la página 72.
Atención
Peligro debido a un uso indebido
Utilice únicamente la máquina según las especifi caciones del capítulo “Uso conforme al previsto”.
3 Vista general
1 Puerta
2 Abertura para la alimentación de papel
3 Abertura de entrada para disquetes y CDs
4 Indicaciones de seguridad
5 Indicación de diodos luminosos
El aparato está en condiciones de servicio.
pel atascado / Motor sobrecargado
Recipiente de papel cortado lleno /
Contacto de puerta interrumpido
6 Interruptor basculante
▲: On
▼: Off, retorno
7 Placa de características
4 Volumen de suministro
- Destructora de documentos empaqueta- da en cartón
- 5 sacos de plegado lateral
- para corte en partículas -1 botella 50 ml de aceite especial para el bloque cortador
- Instrucciones de servicio
Accesorios
• 10 sacos de plegado lateral N.° de pedido 1.410.995.100
- Botella 250 ml de aceite especial para el bloque cortador
N.° de pedido 1.235.997.403
Para las direcciones de los servicios postventa véase la página 72
5 Puesta en marcha
- Desenroscar los tornillos de mariposa del seguro mecánico contra daños de transporte.
- Abra la puerta de la destructora de documentos.

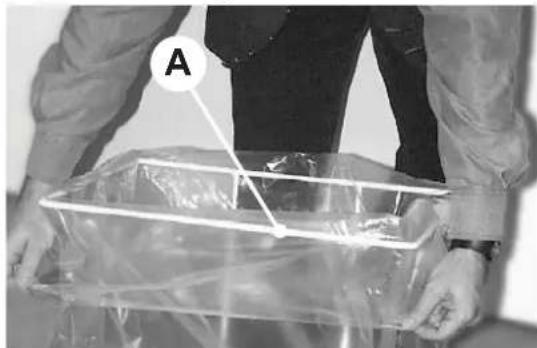

- Retire el marco (A) y una bolsa de material cortado.
- Coloque la bolsa de material cortado en el marco y dóblela aprox. 20 cm por encima del borde superior.
- Vuelva a introducir el marco (el estribo B debe mirar hacia el lado frontal del armario) en los carriles de guía.
- Enchufe el conector de red en una caja de enchufe instalada correctamente.
ADVERTENCIA
Antes de encender la máquina asegúrese de haber prestado atención a todas las indicaciones de seguridad.
Encender la destructora de documentos
- Pulse el interruptor basculante ▲.
▶ El interruptor basculante engatilla.
La indicación verde está encen- dida.
El aparato está dispuesto para el funcionamiento (Stand by).
Destruir papel
Introduzca el papel que desea destruir. Consulte en „Datos técnicos“ la cantidad de hojas permitida.
El proceso de trituración es arrancado por una fotocélula en el orifi cio para la alimentación del papel.
▶ El papel es introducido en el
mecanismo de corte y destruido.
Cuando vuelve a estar libre el orificio para la alimentación del papel, el mecanismo de corte se desconecta automáticamente tras aprox. 3 segundos vuelve a la posición inicial. (Standby)
Tritura CDs y disquetes (véase “Uso conforme al previsto”)
Introduzca CDs y dis- quetes por la ranura en el elemento de seguri- dad. Le protege de las astillas.
Apagar la destructora de documentos
- Pulse suavemente el interruptor basculante ▼.
▶ El interruptor salta a la posición cero.
7 Solución de averías6 Manejo
Papel atascado
Ha introducido demasiado papel al mismo tiempo.
La indicación roja en estáencendida.
El dispositivo cortador retrocede por sí solo durante aprox. 2 s.
El papel es expulsado.
Atención No conmute alternativamente el mecanismo de corte en sentido hacia adelante/hacia atrás (▲ - ▼) pues ello podría dañar la destructora de documentos.
- Sacar papel de la abertura del área de introducción. Si el papel está demasiado al fondo y no se puede sacar:
Accione varias veces breve- mente el conmutador de tecla basculante.
La barrera de luz no debe estar obstaculizada.
- Confi rme el fallo apagando y volviendo a encender la máquina.
- Divida en dos mitades la pila de papel.
el interruptor basculante ▲.
- Introducir las hojas de papel una por una.
Depósito de papel cortado lleno
La indicación roja en estáencendida.
La destructora de documentos se desconecta.
Atención Vacíe el depósito de papel cortado en cuanto esté lleno, pues si se comprime varias veces el material cortado se pueden producir averías en el funcionamiento del mecanismo de corte.
- Apague la destructora de documentos pulsando el interruptor basculante ▼.
- Cambiar el saco para papel cortado, sujetar un nuevo saco para papel cortado.
Contacto de puerta interrumpido
▶ La indicación roja en estáencendida.
La destructora de documentos se apaga.
• Cerrar la puerta frontal.
En caso de otros fallos, compruebe antes de informar a nuestro servicio postventa:
- Si el motor se ha sobrecargado.
Antes de volver a poner en funcionamiento la destructora de documentos, deje que se enfríe entre 15 y 20 minutos.
- Si la célula fotoeléctrica se ha ensuciado debido al polvo del papel.
Limpie la célula fotoeléctrica en la alimentación de papel con un pincel o paño seco.
8 Limpieza y mantenimiento
ADVERTENCIA
Tensión de red peligrosa.
Apague la destructora de documentos y extraiga el enchufe.
Para proceder a la limpieza sólo se puede utilizar un paño suave y agua jabonosa suave. No debe entrar nada de agua en la máquina.
Comprobar el funcionamiento del contacto del depósito
ADVERTENCIA
Si detecta que la siguiente operación no se desarrolla de la forma prevista, apague la destructora de documentos, desenchúfela y consulte al servicio postventa.
- Enchufe el conector de red y encienda la destructora de documentos.
- Introduzca una hoja de papel y extraiga el depósito mientras la hoja se va introduciendo.
El mecanismo de corte debe desconectarse de inmediato y debe iluminarse la indicación “depósito abierto”. - Vuelva a introducir completamente el depósito de material cortado.
▶ El mecanismo de corte aún no debe volver a arrancarse.
- Extraiga el papel por la abertura de entrada. La célula fotoeléctrica no debe estar obstruida.
- Apague y vuelva a encender la máquina.
▶ El mecanismo de corte arranca con la alimentación de papel.
Lubrique el mecanismo de corte cuando la potencia de corte disminuye, cuando se producen ruidos o después de vaciar
el depósito de material cortado (sólo con corte en partículas):
- Inyecte aceite limpiador especial para el bloque de corte a través de la abertura para la alimentación de papel en toda la anchura de los ejes de corte.
- Dejar retroceder el mecanismo de corte sin alimentar papel (▼).
De esta forma se sueltan partículas y polvo de papel.
9 Eliminación / Reciclaje
Los aparatos eléctricos y electrónicos usados contienen un gran número de materiales valiosos, aunque también sustancias nocivas necesarias para el funcionamiento y seguridad del aparato. En
caso de manejo o eliminación incorrectos, estas sustancias pueden ser peligrosas para la salud de las personas y para el medio ambiente. No deseche los aparatos usados en la basura normal. Respete la normativa vigente en la actualidad y utilice los puntos de recogida para la devolución y gestión de aparatos eléctricos y electrónicos usados. Elimine todos los materiales de embalaje de forma respetuosa con el medio ambiente.
10 Datos técnicos
| Tipo de corte Corte en tiras Corte en partículas | ||||||
| Tamaño de corte (mm) 5,8 3,9 3,9 x 40 1,9 x | 15 0,78x11 | 1 x 5 | ||||
| Nivel de seguridad DIN 32757 – 1 | 2 | 2 | 3 | 4 | 5 | Level 6* |
| Capacidad de corte**(hojas), DIN A4 70 g/m280 g/m2 | 40 - 4232 - 33 | 31 - 3325 - 27 | 25 - 2720 - 22 | 17 - 1912 - 14 | 10 - 117 - 9 | 7 - 86 -7 |
| Peso | 44 kg | 52 kg | ||||
| Nivel acústico (marcha en vacío / carga) | 56 dB(A) / 62 dB(A) | 56 dB(A) / 70 - 73 dB(A) | ||||
| Velocidad de corte | 126 mm/s | 135 mm/s | ||||
| Anchura de trabajo | 300 mm | |||||
| Conexión | 230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz | |||||
| Potencia con cantidad maxima de hojas | 1400 W | |||||
| Modo de servicio | Funcionamiento continuo | |||||
| Condiciones ambientales durante el funcionamiento:TemperaturaHumedad relativa del aireAltura sobre el nivel del mar | de -10°C a +40°Cmáx. 90%, sin condensaciónmáx. 2.000 m | |||||
| Dimensiones Anch. x Prof. x Alt. (mm) | 501 x 472 x 877 | |||||
| Capacidad del saco para papel cortado | 120 l | |||||
* Especifi cación HSM
** Número máx. de hojas (DIN A4, 70 g/m² u 80 g/m²), introducidas longitudinalmente, que se cortan de una pasada. Los datos de potencia indicados han sido calculados con el motor en frío y el mecanismo de corte recién lubricado. Una tensión de red menor u otras frecuencias de red diferentes a las indicadas pueden dar lugar a una potencia de corte menor y al aumento del ruido durante el funcionamiento. La potencia de corte también puede variar dependien do de la estructura y las características del papel, así como de la manera de introducirlo. Los datos de potencia en 80 g/m² son valores calculados.
Declaración de conformidad de la CE
Por la presente, el fabricante HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen declara que en su concepción y construcción, el modelo puesto en circulación de la máquina denominada
Destructora de documentos HSM Classic 225.2
cumple los requisitos básicos de seguridad y salud establecidos en las siguientes directivas de la CE:
Directiva de baja tensión 2006 / 95 / CE
Directiva CEM 2004 / 108 / CE
Normas y especificaciones técnicas:
• EN 55014-1:2006
• EN 61000-4-2:1995 + A1:1998 + A2:2001
• EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004
• EN 61000-3-2:2006 • EN 61000-4-5:2006
• EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007
• EN 13849-1:2008
• EN 61000-4-11:2004
• EN 62233:2008
• EN 50366:2003 + A1:2006
• EN 60950-1:2006 + A11:2009 + A1:2010
Destruidora de documentos está pronto a servir.
7 Chapa de características
• 10 sacos de dobra lateral N°. de pedido 1.410.995.100
- Garrafa óleo especial para bloco de corte (250 ml), N°. de pedido 1.235.997.403
- Feche a porta da destruidora de documentos.
- Insira a fi cha eléctrica numa tomada correctamente instalada.
AVISO
Ligar a destruidora de documentos
Desligar o destruidora de documentos
Destruidora de documentos HSM Classic 225.2
Directiva de baja tensión 2006 / 95 / CE
Directiva CEM 2004 / 108 / CE
- Classic 225.2
- Uso conforme al previsto, garantía
- Indicaciones de seguridad
- Clasifi cación
- ADVERTENCIA
- Peligros para niños y adultos.
- español
- Atención
- Vista general
- Volumen de suministro
- Accesorios
- Puesta en marcha
- Encender la destructora de documentos
- Destruir papel
- Tritura CDs y disquetes (véase “Uso conforme al previsto”)
- Apagar la destructora de documentos
- Solución de averías6 Manejo
- Papel atascado
- Depósito de papel cortado lleno
- Contacto de puerta interrumpido
- Limpieza y mantenimiento
- Comprobar el funcionamiento del contacto del depósito
- Eliminación / Reciclaje
- Declaración de conformidad de la CE
- AVISO
- Ligar a destruidora de documentos
- Desligar o destruidora de documentos
Marca : HSM
Modelo : HSM1344
Categoría : Destructora de documentos
