HSM1344 - Pappersförstörare HSM - Gratis bruksanvisning och manual

Produkttyp	Dokumentförstörare
Märke	HSM
Modell	HSM 1344
Skärformat	Remsskärning
Spånstorlek	4 x 50 mm
Skärkapacitet	Upp till 10 ark (80 g/m²)
Inmatningsbredd	220 mm
Uppsamlingskärlets volym	20 liter
Ljudnivå	55 dB (A)
Skärhastighet	3 m/min
Strömförsörjning	230 V, 50 Hz
Motoreffekt	200 W
Vikt	9,5 kg
Mått (L x D x H)	390 x 280 x 600 mm
Huvudfunktioner	Start/Stopp, backning, överbelastningsindikator
Säkerhet	Automatiskt stopp vid överbelastning, motorns termiska skydd
Underhåll och rengöring	Olja knivarna regelbundet med speciell skärolja
Reservdelar och reparerbarhet	Finns hos HSM:s kundservice

Vanliga frågor - HSM1344 HSM

Vad är den maximala skärkapaciteten för HSM 1344?

Förstöraren kan skära upp till 10 ark papper 80 g/m² samtidigt i remsskärning 4x50 mm.

Kan jag förstöra häftklamrar eller gem?

Ja, maskinen accepterar häftklamrar och gem. Det rekommenderas dock att ta bort stora metallföremål för att undvika att skada knivarna.

Vad gör man vid pappersstopp?

Använd backning för att ta bort det fastnade papperet. Om nödvändigt, stäng av strömmen och ta bort papperet manuellt. Undvik att forcera.

Hur underhåller man HSM 1344?

Det rekommenderas att olja knivarna var 30:e minuts användning eller efter varje tömd korg. Använd speciell skärolja eller icke-syrande vegetabilisk olja.

Är förstöraren säker för barn?

Apparaten har ett termiskt skydd som stänger av motorn vid överhettning. Den ska dock inte användas av barn utan uppsikt.

Vilken typ av papper kan förstöras?

Förstöraren accepterar vanligt papper, häftklamrar, gem och kreditkort. Den är inte avsedd för CD, DVD eller hårdplast.

Hur tömmer man uppsamlingskärlet?

Kärlet tas bort genom att dra det framåt. Det har en kapacitet på 20 liter. Vänta inte tills det är fullt innan du tömmer det.

Varför stannar förstöraren under användning?

Det kan bero på överbelastning (för många ark) eller överhettning av motorn. Låt den svalna i några minuter och minska mängden papper.

Var hittar man reservdelar?

Reservdelarna (knivar, motor, etc.) finns hos HSM:s kundservice. Kontakta din återförsäljare eller besök den officiella webbplatsen.

Vad är garantin för apparaten?

HSM ger 2 års garanti på tillverkningsfel. Garantin täcker inte skador orsakade av felaktig användning.

BRUKSANVISNING HSM1344 HSM

Dokumentförstörare HSM Classic 225.2 51

Paperinsilppuri HSM Classic 225.2 57

Makuleringsmaskin HSM Classic 225.2 63

1 Ändamålsenlig användning, garanti

Kontrollera typskylten på maskinens baksida för att se vilken klippbredd och nätspänning dokumentförstöraren är avsedd för och observera tillämpliga punkter i bruksanvisningen.

Dokumentförstöraren är endast avsedd för papper. Beroende på skärstorlek kan den även användas för små mängder av följande material:

Skärstorlek (mm) 3,9 5,8 3,9	x40	1,9x15
Kreditkort	●	●	●	●
CD-skivor, disketter	●	●	●

Det robusta skärverket skadas inte av häftklammer eller gem. Om en maskin med säkerhetsnivå HS Level 6 (1 x 5 mm) används, får papperet dock inte ha några häftklammer eller gem.

Dokumentförstöraren har 2 års garanti. Oberoende av garantin finns det en garanti för HSM dokumentförstörarens stålknivaxlar som gäller under hela apparatens livstid (HSM Lifetime Warranty). Med undantag av dokumentförstörare med säkerhetsnivå 5 och HS-nivå 6. Garantin gäller inte för slitage, skador p.g.a. felaktig användning eller obehörigt ingrepp.

Anvisning: Dokumentförstörare med cross-cut skärverk erbjuds även med en anordning för automatisk smörjning av skärverket (tillval). Läs bifogad dokumentation om smörjenheten, om maskinen är utrustad med en sådan.

Säkerhetsanvisning	Förklaring
NING Om du ig	norerar varningar fi nns det risk för personskador.
	norerar hänvisningen fi nns det risk för materi-ella skador.

Läs igenom bruksanvisningen innan maskinen används för första gången. Spara bruksanvisningen för senare bruk och överlämna den till ev. senare användare. Beakta alla säkerhetsanvisningar på dokumentförstöraren.

VARNING

Fara för barn och andra personer!

Maskinen får inte användas av personer (inklusive barn under 14 år) som på grund av fysiska, sensoriska eller mentala funktionshinder eller på grund av oerfarenhet och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

het och/eller ovetande inte kan använda denna apparat på ett säkert sätt utan uppsikt eller hjälp av en ansvarig person. Håll barn under uppsikt så att de inte leker med apparaten. Låt inte dokumentförstöraren vara påslagen utan uppsikt.

svenska

Stick aldrig in handen i inmatningsöppningen för papper.

Risk för skador – indragning!

Var försiktig med långt hår, vida klädesplagg, slipsar, halsdukar, hals- och armband etc. – risk för indragning i inmatningsöppningen. Mata inte in något material som kan bilda slingor, t.ex. band, snören, mjuk plastfolie.

VARNING

Farlig nätspänning!

Felaktig användning av maskinen kan ge elektriska stötar.

• Kontrollera att strömnätets spänning och frekvens stämmer överens med uppgifterna på typskylten innan nätkontakten ansluts. – Se till att nätkontakten är lätt åtkomlig.
• Se till att det inte kommer in vatten i dokumentförstöraren, stoppa inte ner nätkabeln eller nätkontakten i vatten.
• Ta inte i nätkontakten med våta händer.
• Dra aldrig ut kontakten ur uttaget i sladden, fatta alltid tag i kontakten.
• Använd endast apparaten inomhus i torra rum. Slå aldrig på den i fuktiga rum eller i regn.

Kontrollera apparaten och kabeln regelbundet så att de inte är skadade. Om dokumentförstöraren uppvisar skador eller inte fungerar riktigt resp. om den ska flyttas eller rengöras: stäng av den och dra ut nätkontakten.

- Låt inte apparaten, nätkontakten och nätkabeln komma nära öppen eld och heta ytor. Luftspringorna får inte täckas över, dokumentförstörarens avstånd till väggen eller till möbler måste vara minst 5 cm.

Servicearbeten får endast utföras av HSM kundtjänst eller servicetekniker från våra auktoriserade partner.

Kundtjänstadresser, se sidan 72.

Observera Fara vid felaktig användning

Använd endast apparaten till avsedd användning enligt uppgifterna i kapitlet "Ändamålsenlig användning".

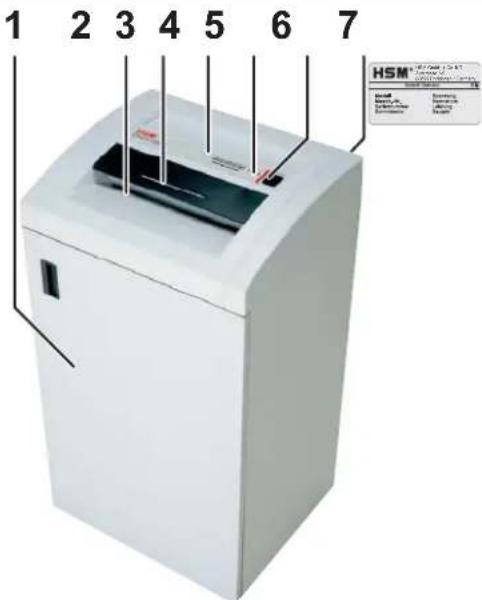

3 Översikt

1 Lucka 2 Inmatningsöppning 3 Inmatningsöppning för disketter och CD-skivor 4 Säkerhetsanvisningar 5 LED

Dokumentförstöraren är driftklar.

appersstockning / Överbelastad motor

Papperbehållaren full / Dörrkontakt avbruten

6 Vippbrytare

▲:på ▼: av, retur

7 Typskylt

4 Leveransomfång

• Dokumentförstörare förpackad i kartong, klar för anslutning • 5 st sidoveckade säckar
• En flaska specialolja för skärblocket l 50 ml (Nedskärning till partiklar)
• Bruksanvisning

Tillbehör

• 10 st sidoveckade säckar Beställnr. 1.410.995.100 - Flaska specialolja för skärblocket I (250 ml) Beställnr. 1.235.997.403

Kundtjänstadresser se sidan 72.

5 Idrifttagande

- Lossa transportsäkringens vingskruvar.

• Öppna luckan på dokumentförstöraren. • Ta ut ramen (A) och ta fram en sopsäck.
• Sätt fast sopsäcken på ramen och vik säcken runt den övre kanten med cirka 20 cm.

- Skjut in ramen (bygel B pekar mot skåpets framsida) i styrskenan igen.

• Stäng luckan på dokumentförstöraren.
• Anslut nätkontakten till ett korrekt installerat uttag.

VARNING

Kontrollera att alla säkerhetsanvisningar har följts innan maskinen startas.

Tillslagning av dokumentförstöraren

• Tryck in vippbrytarens ▲. ▶ Vippbrytaren hakar i. ▶ Den gröna LED lyser. ▶ Dokumentförstöraren är driftklar.

Skärning av papper

• Mata in papper. Skärkapacitet se „Tekniska data“. Söndertuggningen startas via en fotocell i inmatningsöppningen. ▶ Papperet dras in i skärverket och förstörs. När inmatningsöppningen är fri igen stannar skärverket

automatiskt efter ca 3 sek. och återgår till viloläge.

Förstöring av CD-skivor och disketter (se „Ändamålsenlig användning“)

Skjut in CD-skivor och disketter genom slitsen på säkerhetsdelen. Den skyddar mot flisor.

Frånslagning av dokumentförstöraren

• Tryck kort på vippbrytarens ▼. ▶ Vippbrytaren återgår till nolläge.

7 Störningsåtgärd 6 Handhavande

Pappersstopp

För mycket papper har matats in på en gång.

▶ Symbolen lyser rött. Skärverket går automatiskt ca 2 sekunder (bakåt). ▶ Dra ut papperet.

Observera: Tryck inte omväxlande på vippbrytarens ▲ - ▼ fram och tillbaka. Skärverket kan förstöras.

- Ta ut papperet ur inmatningsöppningen.

Om papperet sitter för långt ner och inte kan tas ut: Tryck flera gånger kort efter varandra på knappen ▼. Fotocellen måste vara fri.

• Kvittera störningen genom att stänga av och slå på maskinen en gång.
• Halvera den inmatade mängden. • Tryck in vippbrytarens ▲.
• Fortsätt att mata in papper.

Papperbehållaren full

▶ Symbolen lyser rött. ▶ Dokumentförstöraren slås av.

Observera: Töm genast pappersbehållaren när den är full. Annars kan skärverket utsättas för funktionsstörningar när du fortsätter att mata in papper.

• Stäng av dokumentförstöraren genom att trycka lätt på vippbrytaren, pos. ▼.
• Byt uppsamlingssäcken. Spänn in en ny uppsamlingssäck.

Dörrkontakt avbruten

▶ Symbolen lyser rött. ▶ Dokumentförstöraren slås av. - Stäng frontluckan.

Vid andra typer av störningar, kontrollera följande innan du kontaktar kundtjänst:

- Är motorn överbelastad?

Låt dokumentförstöraren svalna ca 15 – 20 minuter innan den startas igen.

- Täcker pappersdamm för fotocellen?

Rengör fotocellen i pappersöppningen med en torr pensel eller trasa.

8 Rengöring och underhåll

VARNING

Farlig nätspänning!

Stäng av dokumentförstöraren, dra ut nätkontakten.

Använd endast en mjuk trasa och milt tvålvatten för rengöringen. Det får inte komma in vatten i apparaten.

Kontrollera behållarkontaktens funktion.

VARNING

Om du fastställer avvikelser från följande funktionsförlopp: stäng av dokumentförstöraren, dra ut nätkontakten och kontakta kundtjänst.

Kontakta kundtjänst.

• Stick in nätkontakten och slå på dokumentförstöraren.
• Mata in ett pappersark och fäll ut behållaren samtidigt som arket matas in. Skärverket måste genast stanna och symbolen "behållare öppen" måste lysa.
• Sätt in behållaren helt igen. ▶ Skärverket får inte starta igen.
• Dra ut pappersarket ur inmatningsöppningen. Fotocellen måste vara fri.
• Stäng av maskinen och slå på den igen. ▶ När papperet matas in startar skärverket.

Smörj skärverket med olja om skärkapaciteten minskar, vid oljud, eller efter varje tömning av behållaren (endast partiklar):

• Spruta specialoljan för knivblock över hela knivaxlarnas bredd; spruta genom inmatningsöppningen.
• Låt skärverket gå tillbaka flera gånger utan pappersinmatning. (▼)

▶ Pappersdamm och partiklar lossnar.

9 Avfallshantering / återvinning

Uttjänade elektriska och elektroniska apparater innehåller ofta, förutom värdefullt material, skadliga ämnen som var nödvändiga för apparatens funktion och säkerhet. Felaktig hantering och felaktigt

omhändertagande kan leda till risker för miljö och hälsa. Släng inte uttjänade apparater i soporna. Följ gällande bestämmelser och använd insamlingsställena för återvinning av elektroniska och elektriska apparater. Ta även hand om förpackningsmaterialet på ett miljövänligt sätt.

10 Tekniska data

Skärsätt Nedskär. till strimlor Nedskärning till partiklar
Skärstorlek (mm) 5,8 3,9 3,9 x 40 1,9 x 15 0,7		8x11 1 x 5
Säkerhetsnivå DIN 32757 – 1		2	2	3	4	5	Level 6*
Skärkapacitet** (ark), DIN A4	70 g/m2	40 - 42	31 - 33	25 - 27	17 - 19	10 - 11	7 - 8
	80 g/m2	32 - 33	25 - 27	20 - 22	12 - 14	7 - 9	6 - 7
Vikt		44 kg		52 kg
Ljudnivå (tomgång / last)		56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Skärhastighet		126 mm/s		135 mm/s
Arbetsbredd		300 mm
Anslutning		230 V, 50 Hz100 V, 50/60 Hz – 115 V, 60 Hz
Effekt vid max. antal ark		1400 W
Driftsätt		Ständig körning
Omgivningsförhållande för drift:TemperaturRelative luftfuktighetHöjd över havet		-10°C till +40°Cmax. 90%, ej kondenserandemax. 2 000 m
Mått b x d x h (mm)		501 x 472 x 877
Uppsamlingssäckens volym		120 l

* HSM-specifikation ** Max. antal ark (DIN A4, 70 g/m² resp. 80 g/m²), matat på längden, som kan skäras sönder under en omgång. Siffrorna baseras på användning av ett nytt och oljat skärverk och en kall motor. En svagare nätspänning eller en annan nätfrekvens än den som anges, kan medföra att ett färre antal ark kan skäras sönder och att maskinen avger mer buller. Beroende på papperets struktur och egenskaper samt vilken typ av inmatning som används, kan antalet ark som skärs sönder under en omgång variera. Siffrorna för 80 g/m² är framräknade värden.

EG-försäkran om överensstämmelse

Tillverkaren HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen intygar härmed att nedan angiven maskin dokumentförstöraren HSM Classic 225.2

genom sin konstruktion och utformning och i det av oss levererade utförande uppfyller de grundläggande säkerhets- och hälsokraven i nedanstående EG-direktiv:

Lågspänningsdirektiv 2006 / 95 / EG

EMC-direktivet 2004 / 108 / EG

Tillämpade standarder och tekniska specifikationer:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004 • EN 61000-3-2:2006 • EN 61000-4-5:2006 • EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007 • EN 13849-1:2008 • EN 61000-4-11:2004 • EN 62233:2008 • EN 50366:2003 + A1:2006 • EN 60950-1:2006 + A11:2009 + A1:2010
