HSM1344 - Distruggi documenti HSM - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Distruggidocumenti
Marca	HSM
Modello	HSM 1344
Formato di taglio	Taglio a strisce
Dimensione dei trucioli	4 x 50 mm
Capacità di taglio	Fino a 10 fogli (80 g/m²)
Larghezza d'ingresso	220 mm
Volume del cestello	20 litri
Livello di rumore	55 dB (A)
Velocità di taglio	3 m/min
Alimentazione	230 V, 50 Hz
Potenza del motore	200 W
Peso	9,5 kg
Dimensioni (L x P x H)	390 x 280 x 600 mm
Funzioni principali	Accensione/Spegnimento, retromarcia, spia di sovraccarico
Sicurezza	Arresto automatico in caso di sovraccarico, protezione termica del motore
Manutenzione e pulizia	Oliare regolarmente le lame con olio da taglio speciale
Ricambi e riparabilità	Disponibili presso il servizio post-vendita HSM

Domande frequenti - HSM1344 HSM

Qual è la capacità di taglio massima del HSM 1344?

Il distruggidocumenti può tagliare fino a 10 fogli di carta 80 g/m² contemporaneamente in taglio a strisce di 4x50 mm.

Posso distruggere graffette o fermagli?

Sì, la macchina accetta graffette e fermagli. Tuttavia, si consiglia di rimuovere gli elementi metallici voluminosi per evitare di danneggiare le lame.

Cosa fare in caso di inceppamento della carta?

Utilizzare la funzione retromarcia per rimuovere la carta incastrata. Se necessario, spegnere l'alimentazione e rimuovere manualmente la carta. Evitare di forzare.

Come mantenere il distruggidocumenti HSM 1344?

Si consiglia di oliare le lame ogni 30 minuti di utilizzo o dopo ogni svuotamento del cestello. Utilizzare olio da taglio specifico o olio vegetale non acido.

Il distruggidocumenti è sicuro per i bambini?

L'apparecchio è dotato di una protezione termica che arresta il motore in caso di surriscaldamento. Tuttavia, non deve essere utilizzato da bambini senza supervisione.

Che tipo di carta può essere distrutta?

Il distruggidocumenti accetta carta comune, graffette, fermagli e carte di credito. Non è progettato per CD, DVD o plastiche rigide.

Come svuotare il cestello di raccolta?

Il cestello si estrae semplicemente tirandolo verso l'avanti. Ha una capacità di 20 litri. Non attendere che sia pieno per svuotarlo.

Perché il distruggidocumenti si ferma durante l'uso?

Ciò può essere dovuto a un sovraccarico (troppi fogli) o a un surriscaldamento del motore. Lasciare raffreddare per alcuni minuti e ridurre la quantità di carta.

Dove trovare i pezzi di ricambio?

I pezzi di ricambio (lame, motore, ecc.) sono disponibili presso il servizio post-vendita HSM. Contattare il rivenditore o consultare il sito ufficiale.

Qual è la garanzia dell'apparecchio?

HSM offre una garanzia di 2 anni sui difetti di fabbricazione. La garanzia non copre i danni dovuti a un uso scorretto.

MANUALE UTENTE HSM1344 HSM

Distruggidocumenti HSM Classic 225.2 21

Controllare sulla targhetta posta sul lato posteriore dell'apparecchio la larghezza di taglio e la tensione di rete indicate per il distruggidocumenti e osservare le relative istruzioni riportate nel manuale d'uso.

Il distruggidocumenti è concepito per la distruzione della carta. In base al tipo di taglio è possibile inoltre distruggere piccole quantità dei seguenti materiali:

Grandezza di taglio (mm) 3,9	5,8	3,9x40	1,9x15
Carte di credito ● ●	●	●
CD, dischetti	●	●	●

Il robusto utensile da taglio può ridurre in frammenti senza problemi anche punti metallici e graffette. Solamente con macchine del livello di sicurezza dati HS Level 6 (1 x 5 mm) la carta non deve contenere punti metallici e graffette.

I distruggidocumenti sono coperti da garanzia per 2 anni. Per gli alberi da taglio completamente in acciaio dei distruggidocumenti è valida una garanzia indipendente dalla garanzia principale riferita all'intera vita utile dell'apparecchio (HSM Lifetime Warranty). Dalla presente garanzia sono esclusi i distruggidocumenti con livello di sicurezza 5 e livello di sicurezza HS Level 6. Usura, danni derivanti da un uso non corretto o interventi da parte di terzi non sono né coperti da garanzia, né in garanzia.

Avvertenza: I distruggidocumenti dotati di utensile da taglio in particelle vengono offerti come opzione anche con un apparecchio per la lubrificazione automatica dell'utensile da taglio. Osservare la documentazione in allegato dell'ingrassatore nel caso la vostra macchina ne sia dotata.

2 Avvertenze per la sicurezza

Classificazione

Avvertenza per la sicurezza	Osservazioni
ER- TENZA	L’inosservanza di questa avvertenza può comportare danni per l’incolumità e la vita delle persone.
Attenzione L’inosser	vanza di questo avviso può comportare danni materiali.

Prima della messa in funzione della macchina, leggere le istruzioni per l'uso, conservarle per poterle consultare in seguito e consegnarle agli altri utenti. Osservare tutte le avvertenze per la sicurezza applicate sul distruggidocumenti!

AVVERTENZA

Pericoli per bambini e altre persone!

La macchina non deve essere utilizzata da persone (compresi bambini sotto i 14 anni) con ridotte capacità fisiche, sensoriali o mentali oppure prive della necessaria esperienza e/o competenza, a meno che esse non siano sotto la supervisione di una persona responsabile per la loro sicurezza o abbiano ricevuto da questa disposizioni sull'uso dell'apparecchio. Controllare sempre che i bambini non giochino con l'apparecchio. Non lasciare mai il distruggidocumenti incustodito mentre è ancora acceso.

AVVERTENZA

Pericolo di lesioni.

Non intervenire mai nella feritoia dell'alimentazione della carta.

Pericolo di lesioni da trascinamento!

In prossimità dell'apertura dell'alimentazione della carta è indispensabile prendere le dovute precauzioni affinché capelli sciolti, lembi di vestiario, cravatte, sciarpe, collane, braccialetti ecc. non vengano agganciati. Non distruggere materiali che tendono ad avvolgersi, quali nastri, corde, film in plastica ecc.

AVVERTENZA

Tensione di rete pericolosa!

L'uso improprio della macchina può causare scosse elettriche.

• Prima di inserire la spina di rete, assicurarsi che i dati della tensione e della frequenza della vostra rete elettrica coincidano con quelli indicati sulla targhetta.
• Assicurarsi che la spina di rete sia facilmente accessibile.
• Evitare penetrazioni d'acqua nel distruggidocumenti. Non immergere mai il cavo e la spina di rete in acqua.
• Non toccare mai la spina di rete con le mani umide.
• Staccare sempre la spina di rete dalla presa afferrando la stessa e mai tirando il cavo di alimentazione.
• Utilizzare l'apparecchio esclusivamente in ambienti interni asciutti. Non azionarlo mai in ambienti umidi o sotto la pioggia.

Controllare regolarmente che apparecchio e cavo non siano danneggiati. Spegnere il distruggidocumenti se danneggiato o se non funziona correttamente, nonché in caso di cambio di posto o durante la pulizia, ed estrarre la spina di rete.

- Tenere l'apparecchio, la spina di rete e il cavo di rete lontani da fiamme libere e superfici incandescenti. Le feritoie di ventilazione non devono essere coperte e deve essere mantenuta una distanza min di 5 cm dalla parete o da mobili.

I lavori di assistenza devono essere eseguiti unicamente dal servizio di assistenza clienti HSM e dai tecnici del servizio di assistenza dei nostri partner autorizzati. Per gli indirizzi di servizio assistenza clienti, vedere pagina 72.

Attenzione

Pericolo derivante da uso improprio

Utilizzare la macchina solo in modo conforme ai dati forniti al capitolo “Norme d’uso”.

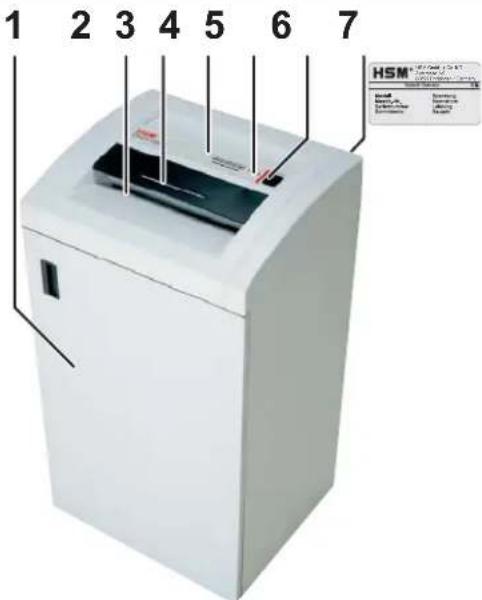

3 Panoramica

1 Sportello 2 Apertura di introduzione della carta 3 Apertura di alimentazione per dischetti e CD 4 Avvertenze per la sicurezza 5 LED

L'apparecchio è pronto all'esercizio.

Carta inceppata / Motore sovraccaricato

Serbatoio di carta tagliata pieno / contatto sportello interrotto

6 Interruttore a bilico

▲: On ▼: Off, Indietro

7 Targhetta

4 Fornitura

• Apparecchio pronto all'uso, imballato in cartone • 5 sacchi di raccolta • Per macchine con taglio a frammenti: 1 bottiglia di olio speciale da taglio (50 ml)
• Manuale operativo

Accessori

• 10 sacchetti per il materiale sminuzzato N. ordine 1.410.995.100 - Olio speciale per il blocco di taglio (250 ml) N. ordine 1.235.997.403

Per gli indirizzi di servizio assistenza clienti vedere pagina 72

5 Messa in funzione

Svitare ed estrarre le viti ad alette del fermo di trasporto.

• Aprire lo sportello del distruggidocumenti.

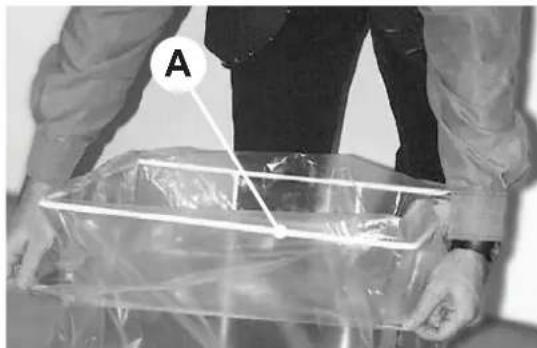

• Estrarre il telaio (A) ed un sacchetto per il cascame.
• Disporre il sacchetto per il cascame nel telaio e ripiegarlo sul bordo superiore di ca. 20 cm.

Spingere nuovamente il telaio (staffa B rivolta verso la parte anteriore del mobile) nelle guide.

Chiudere lo sportello del distruggidocumenti. Inserire la spina di rete in una presa correttamente installata.

7 Eliminazione dei disturbi 6 Messa in funzione

AVVERTENZA

Prima di accendere la macchina, assicurarsi di aver prestato attenzione a tutte le avvertenze per la sicurezza.

Accensione del distruggidocumenti

• Premere l'interruttore a bilico ▲. L'interruttore a bilico scatta in posizione. ▶ Indicazione verde accesa. Il distruggidocumenti è pronto per l'esercizio (Standby).

Sminuzzamento di carta

• Introdurre la carta da distruggere. Per il numero di fogli ammessi vedi Dati tecnici. La funzione automatica per avvio/arresto inserisce automaticamente l'utensile da taglio. La carta viene introdotta nell'utensile da taglio e viene distrutta.

Quando l'apertura torna libera, il meccanismo di taglio si spegne automaticamente dopo circa 3 secondi e rimane pronto all'esercizio.

Sminuzzamento di CD e dischetti (vedi "Uso conforme alla destinazione")

Introdurre i CD e i dischetti attraverso la fessura nell'elemento di sicurezza. Questo protegge da schegge.

Spegnimento del distruggidocumenti

• Premere l'interruttore a bilico ▼. L'interruttore commuta sulla posizione 0.

Carta inceppata

È stata introdotta troppa carta in una volta sola.

Indicazione rossa accesa. Il meccanismo di taglio arretra automaticamente per ca. 2 s. La carta fuoriesce.

Attenzione: non inserire l'utensile da taglio ripetutamente in avanti e indietro (▲ - ▼). In questo modo si può danneggiare il distruggidocumenti.

- Estrarre la carta dalla fessura di alimentazione.

Se la carta è scesa troppo in profondità e non si riesce ad estrarla:

premere l'interruttore ▼ più volte e brevemente. La fotocellula non deve essere coperta.

• Confermare il disturbo spegnendo e riaccendendo la macchina. • Dimezzare la pila di carta.
• Premere l'interruttore a bilico ▲.
• Introdurre la carta in successione.

Contenitore per materiale da taglio pieno

▶ Indicazione rossa accesa. L'apparecchio si spegne.

Attenzione: svuotare immediatamente il contenitore per materiale da taglio pieno poiché, a seguito di ripetute pressioni, possono presentarsi disturbi di funzionamento sull'utensile da taglio.

• Spegnere il distruggidocumenti premendo l'interruttore a bilico ▼.
• Svuotare il serbatoio di raccolta della carta pieno e inserire di nuovo il serbatoio di raccolta.

Contatto sportello interrotto

Indicazione rossa accesa. L'apparecchio si spegne. • Chiudere lo sportello.

Nel caso di altri disturbi, prima di informare il nostro Servizio di Assistenza Clienti, controllare che

• il motore non sia stato sovraccaricato. Prima di una nuova messa in funzione, fare raffreddare il distruggidocumenti per ca. 15 – 20 min.
• che la cella fotoelettrica non sia sporca per la presenza di polvere di carta. Pulire la cella fotoelettrica nell'alimentazione della carta con un pennello o con un panno asciutto.

8 Pulizia e cura

AVVERTENZA

Tensione di rete pericolosa!

Spegnere il distruggidocumenti ed estrarre la spina di rete.

La pulizia deve essere effettuata soltanto con un panno morbido e una soluzione delicata di acqua saponata. Durante questa operazione non deve penetrare acqua nell'apparecchio.

Controllare il funzionamento del contatto del contenitore.

AVVERTENZA

Se si rilevano discordanze rispetto al seguente svolgimento del funzionamento, spegnere il distruggidocumenti, estrarre la spina di alimentazione e informare il servizio clienti.

• Inserire la spina di alimentazione e accendere il distruggidocumenti.
• Introdurre un foglio di carta e ribaltare il contenitore mentre il foglio viene inserito. Il meccanismo di taglio deve essere immediatamente disattivato e si deve accendere la visualizzazione “contenitore aperto”.
• Reinserire completamente il contenitore per materiali di taglio. Il meccanismo di taglio non deve essere riavviato.
• Estrarre la carta dall'apertura di alimentazione. La fotocellula non deve essere coperta.
• Spegnere e accendere nuovamente la macchina. ▶ Quando si introduce la carta il meccanismo di taglio si avvia.

Applicare uno strato d'olio al meccanismo di taglio in caso di riduzione delle prestazioni di taglio oppure dopo ogni svuotamento del contenitore per materiali di taglio (solo per particelle):

• Spruzzare l'olio speciale per il blocco di taglio sui cilindri a coltelli per tutta la larghezza attraverso l'apertura di alimentazione della carta.
• Fare girare i cilindri a coltello in indietro a vuoto per diverse volte (▼). ▶ La polvere e le particelle di carta si staccano.

9 Smaltimento / Riciclaggio

Gli apparecchi elettrici ed elettronici usati contengono ancora una molteplicità di materiali preziosi, ma in parte anche sostanze nocive che erano necessarie al funzionamento e alla sicurezza dell'appa-

recchio. Se queste sostanze vengono smaltite o impiegate in modo non conforme potrebbero rappresentare un pericolo per la salute dell'uomo e l'ambiente. Non gettare mai gli apparecchi usati nei rifiuti generici. Osservare le disposizioni attualmente vigenti e utilizzare centri di raccolta per la restituzione e il riciclaggio degli apparecchi elettrici ed elettronici usati. Smaltire anche tutti i materiali da imballaggio conformemente alle norme di protezione dell'ambiente.

10 Dati tecnici

Tipo di taglio Strisce Particelle
Grandezza di taglio (mm) 5,8 3,9 3,9 x 40 1,9	x 15 0,78x	11 1 x 5
Grado di sicurezza DIN 32757 - 1	2	2	3	4	5	Level 6*
Capacità di taglio** (fogli), DIN A4 70 g/m280 g/m2	40 - 4232 - 33	31 - 3325 - 27	25 - 2720 - 22	17 - 1912 - 14	10 - 117 - 9	7 - 86 -7
Peso	44 kg		52 kg
Livello sonoro (corsa a vuoto / carico)	56 dB(A) / 62 dB(A)		56 dB(A) / 70 - 73 dB(A)
Velocità di taglio	126 mm/s		135 mm/s
Larghezza di lavoro	300 mm
Collegamento	230 V, 50 Hz100 V, 50/60 Hz - 115 V, 60 Hz
Potenza con numero di fogli max	1400 W
Modalità di funzionamento	Funzionamento continuo
Condizioni ambientali in funzionamento:temperaturaumidità dell'aria relativaAltezza sopra il l.d.m	da -10°C a +40°Cmax 90%, senza condensamax 2000 m
Dimensioni largh x prof x alt (mm)	501 x 472 x 877
Capacità del contenitore di raccolta	120 l

* Specifiche HSM ** Il numero massimo di fogli (DIN A4, 70 g/m² e 80 g/m²), introdotti longitudinalmente, che vengono tagliati in un unico passaggio. I risultati di capacità indicati vengono calcolati utilizzando un utensile da taglio nuovo e lubrificato e un motore freddo. Una tensione di rete più debole o una frequenza di rete diversa da quella indicata possono determinare una riduzione della capacità di taglio e un aumento del suono di scorrimento. La capacità di taglio può variare a seconda della struttura e delle caratteristiche della carta e dal tipo di immissione. I risultati di capacità in 80 g/m² sono valori calcolati.

Dichiarazione di Conformità CEE

Il produttore HSM GmbH + Co. KG, Austrasse 1 - 9, D-88699 Frickingen con la presente dichiara che la macchina menzionata in alto

distruggidocumenti HSM Classic 225.2

sulla base della sua concezione e struttura nella versione messa sul mercato dalla nostra ditta soddisfa i requisiti di sicurezza e sulla salute delle direttive CE elencate qui di seguito:

Direttiva sulla bassa tensione 2006 / 95 / CE

direttiva sulla compatibilità elettromagnetica 2004 / 108 / CE

Norme e specifiche tecniche applicate:

• EN 55014-1:2006 • EN 61000-4-2:1995 + A1:1998 + A2:2001 • EN 55014-2:1997 + A1:2001 + A2:2008 • EN 61000-4-4:2004 • EN 61000-3-2:2006 • EN 61000-4-5:2006 • EN 61000-3-3:1995 + A1:2001 + A2:2005 • EN 61000-4-6:2007 • EN 13849-1:2008 • EN 61000-4-11:2004 • EN 62233:2008 • EN 50366:2003 + A1:2006 • EN 60950-1:2006 + A11:2009 + A1:2010

Rolf Gasteier - Direttore tecnico
