Type de produit	Relieuse à peignes manuelle
Marque	GBC
Modèle	CombBind C110E
Dimensions (L x P x H)	46 x 30 x 15 cm
Poids	4,5 kg
Alimentation	Manuelle (non électrique)
Capacité de perforation	Jusqu'à 10 feuilles (80 g/m²)
Capacité de reliure	Jusqu'à 300 feuilles avec peigne 19 anneaux
Nombre d'anneaux	19 anneaux (format A4)
Diamètre des peignes compatibles	6 à 51 mm
Format de papier	A4, A5, Lettre (jusqu'à 297 mm de long)
Matériau du châssis	Acier peint
Fonctions principales	Perforation manuelle avec guide de profondeur réglable, ouverture et fermeture des peignes
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec ; éviter l'humidité
Sécurité	Ne pas insérer les doigts dans la zone de perforation ; utiliser sur une surface stable
Pièces détachées et réparabilité	Peignes de rechange, butoir réglable, poinçons disponibles ; réparation par centre agréé
Informations générales	Pour reliure de documents professionnels ; usage bureautique

FOIRE AUX QUESTIONS - CombBind C110E GBC

Comment utiliser la GBC CombBind C110E ?

Insérez les feuilles dans la fente de perforation, abaissez le levier pour perforer, puis insérez le peigne dans l'ouvre-peigne, placez les feuilles perforées sur les anneaux, et refermez le peigne.

Quel diamètre de peigne choisir pour 100 feuilles ?

Pour 100 feuilles, utilisez un peigne de diamètre 12 mm (1/2 pouce).

Comment régler la profondeur de perforation ?

Tournez le bouton de réglage de la butée arrière pour ajuster la position des trous sur la feuille.

Que faire si la machine ne perfore pas bien ?

Vérifiez que vous ne dépassez pas la capacité de 10 feuilles ; affûtez les poinçons si nécessaire ou remplacez-les.

Comment nettoyer la relieuse ?

Utilisez un chiffon sec ou légèrement humide pour nettoyer l'extérieur. Ne jamais utiliser de solvants.

Puis-je relier des feuilles plastifiées ?

Oui, mais utilisez des peignes d'au moins 12 mm pour éviter les déchirures.

Où trouver des peignes de rechange ?

Les peignes GBC sont disponibles en ligne ou dans les magasins de fournitures de bureau. Assurez-vous qu'ils sont compatibles avec 19 anneaux.

Comment ouvrir un peigne sans outil ?

Utilisez l'ouvre-peigne intégré : placez le peigne dans la fente prévue et tournez la manivelle pour l'ouvrir.

Quel est le nombre maximum de feuilles par reliure ?

Avec un peigne de 51 mm, vous pouvez relier jusqu'à 300 feuilles (80 g/m²).

La machine est-elle garantie ?

Oui, la GBC CombBind C110E est généralement garantie 2 ans. Conservez la facture pour tout service après-vente.

MODE D'EMPLOI CombBind C110E GBC

Caractéristiques techniques

	GBC CombBind C110 E
Dimensions (HxLxP)	411 x 355 x 225 mm
Poids	9,1 kg
Capacité de perforation - Papier	Maxi 15 feuilles ( 80g/m^2 )
Capacité de perforation - couvertures PVC	Maxi 1 feuille, 0,2mm
Capacité de perforation - couvertures PP	Maxi 1 feuille, 450 microns
Capacité de reliure	330 feuilles (38 mm)
Largeur de travail maxi	297mm A4
Alimentation électrique	230V / 50Hz / 1Amps / 150W

Consignes de sécurité

ACCO® BRANDS SE SOUCIE DE VOTRE SÉCURITÉ AINSI QUE DE CELLE DES AUTRES. DES MESSAGES DE SÉCURITÉ IMPORTANTS SONT DONNÉS DANS CE MANUEL D'INSTRUCTION ET SUR LE PRODUIT. VEUILLEZ LES LIRE ATTENTIVEMENT.

CE SYMBOLE D'AVERTISSEMENT PRÉCÈDE CHAQUE MESSAGE DE SÉCURITÉ DONNÉ DANS CE MANUEL. IL INDIQUE UN DANGER POTENTIEL SUSCEPTIBLE DE PROVOQUER DES BLESSURES PERSONNELLES AINSI QUE DES DOMMAGES AU PRODUIT OU À D'AUTRES BIENS MATÉRIELS.

L'AVERTISSEMENT SUIVANT SE TROUVE SUR LE PRODUIT.

!AVERTISSEMENT

Risque de choc électrique. Ne pas ouvrir. Aucune des pièces se trouvant à l'intérieur ne peut être réparée par l'utilisateur. En cas de panne, s'adresser à du personnel de dépannage qualifié.

Ce message d'avertissement signifie que vous risquez de vous blesser sérieusement ou de vous tuer si vous ouvrez le produit et vous exposez à une tension dangereuse.

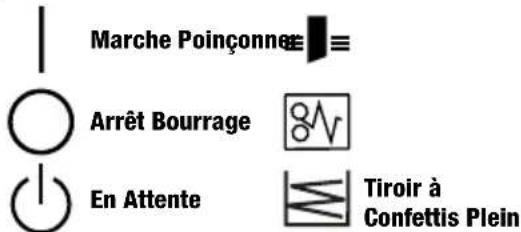

Les symboles ISO et IEC suivants apparaissent sur l'appareil et leur signification est la suivante:

Consignes de sécurité importantes

AVERTISSEMENT : POUR VOTRE PROTECTION, NE BRANCHEZ PAS LA PERFORELIEUSE C110 E À UNE PRISE ÉLECTRIQUE AVANT D'AVOIR LU L'INTÉGRALITÉ DE CES INSTRUCTIONS. CONSERVEZ CES INSTRUCTIONS DANS UN ENDROIT FACILE D'ACCÈS POUR TOUTE RÉFÉRENCE ULTÉRIEURE. POUR ÉVITER TOUT ACCIDENT, IL EST INDISPENSABLE DE RESPECTER RIGOUREUSEMENT LES CONSIGNES DE SÉCURITÉ DE BASE CI-DESSOUS LORS DE L'INSTALLATION ET DE L'UTILISATION DE CE PRODUIT.

Conseils de sécurité électrique

- Le CombBind C110 E doit être branché à une source de tension correspondant à la capacité nominale électrique de la machine indiquée sur la plaque de numéro de série/capacité nominale ou dans ce manuel.

MISE EN GARDE : LA PRISE DOIT ÊTRE INSTALLÉE PRÈS DE L'ÉQUIPEMENT ET FACILE D'ACCÈS.

• Débranchez le CombBind C110 E avant de le déplacer ou lorsqu'il ne sera pas utilisé pendant une longue période.
• N'utilisez pas l'appareil avec un cordon d'alimentation ou une fiche endommagés, après toute défaillance ou après que l'appareil ait été endommagé de quelque façon que ce soit.
• Ne modifiez pas la fiche de branchement. La fiche est configurée pour l'alimentation électrique appropriée.
• Ne surchargez pas les prises de courant au-delà de leur capacité car cela pourrait provoquer un incendie ou un choc électrique.
• Cet appareil est conçu seulement pour être utilisé à l'intérieur.
• N'introduisez jamais d'objets par les fentes de la carrosserie. Ne déversez pas de liquide quelconque sur ce produit.
• Ne faites pas fonctionner le produit s'il a été exposé à la pluie ou à l'eau.

Nettoyage Service

Précaution: Débranchez ce produit avant le nettoyage.

- Essuyez l'extérieur uniquement avec un chiffon humide. N'utilisez pas de détergents ou de dissolvants.

Mesures De Protection Générales

• Utilisez le CombBind C110 E seulement aux usages prévus soit pour perforer et relier le papier et les couvertures conformément aux spécifications indiquées.
• Ne placez rien d'autre dans la fente de perforation de la machine que du papier et des couvertures cartonnées.
• Placez l'unité sur une surface stable, fixe pour éviter que l'appareil ne tombe provoquant ainsi des blessures ou des dommages à l'appareil.
• Suivez tous les avertissements et les instructions indiqués sur le produit.
• Soulevez la machine par le bas, et non par le capot.

• Ne soulevez pas la machine par le capot ou par le support papier en métal.

• N'essayez pas de faire l'entretien ou de réparer le CombBind C110 E vous-même.

• Pour toute réparation, débranchez l'appareil et contactez un représentant de service autorisé par GBC.

Garantie

Le fonctionnement de cet appareil est garanti pendant deux ans à partir de la date d'achat, sous réserve d'un usage normal. Pendant la période de garantie, ACCO Brands Europe décidera, à son gré, de réparer ou de remplacer gratuitement l'appareil défectueux. Les défauts dus à un usage abusif ou un usage à des fins non appropriées ne sont pas couverts par cette garantie. Une preuve de la date d'achat sera exigée.

Les réparations ou modifications effectuées par des personnes non autorisées par ACCO Brands Europe annuleront la garantie. Notre objectif est d'assurer le bon fonctionnement de nos produits conformément aux spécifications précisées. Cette garantie ne compromet pas les droits légaux des consommateurs au titre de la législation nationale en vigueur régissant la vente des biens de consommation.

Mode d'emploi

Veuillez lire ces instructions attentivement et les conserver en lieu sûr pour référence ultérieure.

Installation

Branchez le cordon d'alimentation dans la prise de courant appropriée.

Déterminez la largeur de la feuille

• Tournez la butée papier suivant la taille du papier / couverture que vous désirez relier.
• Lettre (8-1/2" x 11")
• A4 (297mm x 210mm)

• Surdimensionné (222mm x 286mm)

• Lorsque que vous utilisez des couvertures surdimensionnées, tournez la butée papier en position ‘surdimension’, perforez toutes les couvertures de vos documents et mettez-les de côté.

• Tournez la butée papier en position lettre ou A4 et perforez le papier de votre document.

Reliure

Pour mettre la machine en marche, appuyez sur l'interrupteur MARCHE / ARRÊT (I/O) à l'arrière de la machine. Un voyant vert s'allume pour indiquer que la machine est sous tension.
2 Placez le document (y compris les couvertures) droit contre le support de reliure du côté droit en vous alignant sur l'indicateur de diamètre de reliure. Tournez la poignée de reliure loin de vous pour refermer les crochets jusqu'à ce qu'ils entrent en contact avec le document.
3 Sélectionnez le peigne plastique adapté à votre document (fig.3)
Utilisez l'indicateur de diamètre de peigne pour sélectionner le peigne de la taille adaptée au document, c.-à-d. document de 25 feuilles = peigne de 6 mm.
4 Chargez le peigne sur la machine (fig.4)
Placez le peigne près de la flèche blanche de l'appareil, derrière les doigts métalliques, en faisant en sorte que les boucles du peigne s'ouvrent vers le haut.
Remarque : Si vous utilisez les peignes GBC ProCombs™, la flèche blanche du peigne doit s'aligner avec la flèche blanche de l'appareil.
5 Ouvrez le peigne en tirant le levier vers vous
Les flèches de couleur situées près du peigne ouvert servent de guides pour savoir jusqu'où ouvrir le peigne afin de faciliter l'insertion des feuilles perforées.
Tournez le levier de reliure vers vous jusqu'à ce que la reliure s'ouvre suffisamment pour insérer votre document (fig.6).
6 Taquez ou alignez les feuilles ou couvertures et insérez le côté à perforer dans la fente de perforation.

7 Insérez entièrement les feuilles dans la fente de perforation et contre la butée papier (fig. 5).
8 Pour perforer, appuyez sur le bouton de perforation≡≡ (fig. 5). Le CombBind C110 E perfore jusqu'à 15 feuilles de 80 g/m² de papier. Ne perforez pas plus de 1 couverture transparente à la fois pour éviter les bourrages.
9 Si le perforateur se bloque, le voyant rouge ^3 s'allume pour indiquer que la machine est bloquée. La machine inverse automatiquement les poinçons pour débloquer l'appareil et le voyant rouge restera allumé. Retirez le papier et poussez le bouton de perforation pour réinitialiser la machine. Le voyant rouge s'éteint indiquant que la machine est prête à perforer. Réduisez le nombre de feuilles et répétez les étapes 2 à 4 pour éviter les bourrages pour les passages suivants.
10 Insérez la couverture avant (côté fini vers le bas) dans les doigts ouverts de la reliure. Insérez les pages du document (face vers le bas) sur l'élément. Répétez pour les documents plus épais autant de fois que nécessaire. Insérez la couverture arrière (côté fini vers le haut) dans les doigts ouverts de la reliure, en dernier.
11 Tournez le levier de reliure en l'éloignant de vous pour le remettre en position initiale afin de fermer la reliure.
12 Retirez le livre en le soulevant vers le haut. Votre document est maintenant terminé.
13 Lorsque vous vous serez familiarisé avec votre CombBind C110 E, vous verrez que vous pouvez relier tout en en perforant, ce qui augmentera votre productivité.
14 À la fin de la perforation, éteignez la machine en appuyant sur l'interrupteur MARCHE / ARRÊT (I/O) à l'arrière de la machine.

Instructions rapides QuickStep 1-2-3 (fig.10)

L'étiquette d'instructions QuickStep apposée sur l'appareil est un guide de référence rapide vous indiquant comment relier un document en trois étapes simples et rapides.

1 Déterminez la taille du peigne requise en mesurant votre document sur l'aire de calibrage du document « 1 ». Sélectionnez le peigne ProComb approprié.
2 Placez le peigne ProComb sur l'appareil en mettant le point numéroté sur la gauche et continuez à ouvrir le peigne jusqu'à ce que la flèche de couleur soit visible.
3 Perforez et chargez toutes les feuilles de votre document sur le peigne. Fermez le peigne.

Peigne ZipComb (fig.9)

Le peigne ZipComb vous permet de créer un document facilement modifiable en utilisant le même mode de perforation qu'un peigne ordinaire.

1 Placez l'adaptateur sur les doigts métalliques.
2 Placez le peigne sur l'adaptateur de peigne ZipComb comme le montre l'illustration fig.4.
3 Insérez les feuilles dans la fente de perforation et perforz-les en suivant les instructions de perforation 6-8 dans la section 'Reliure'.
4 Placez les feuilles perforées sur le peigne.
5 Retirez votre document doté du peigne et fermez le peigne ZipComb à l'aide de l'outil zippeur inclus dans les boîtes de peignes ZipComb.
6 Terminez l'opération en retournant la dernière de couverture sur le peigne ZipComb pour dissimuler le dos du peigne et donner un aspect professionnel à votre document.

Videz le tiroir à confettis (fig.8)

• Votre CombBind C110 E a un tiroir à confettis situé à droite de l'appareil.
• Lorsqu'il est plein de confettis de papier perforé, un voyant rouge s'allume (fig.5).
• Tirez-le délicatement pour l'ouvrir et retirez-le de la machine, videz-le et remettez-le en place jusqu'à ce ce qu'il soit bien refermé.
