Tipo de produto	Encadernadora manual a pente
Marca	GBC
Modelo	CombBind C110E
Dimensões (L x P x A)	46 x 30 x 15 cm
Peso	4,5 kg
Alimentação	Manual (não elétrica)
Capacidade de perfuração	Até 10 folhas (80 g/m²)
Capacidade de encadernação	Até 300 folhas com pente de 19 anéis
Número de anéis	19 anéis (formato A4)
Diâmetro dos pentes compatíveis	6 a 51 mm
Formato de papel	A4, A5, Carta (até 297 mm de comprimento)
Material do chassi	Aço pintado
Funções principais	Perfuração manual com guia de profundidade ajustável, abertura e fechamento dos pentes
Manutenção e limpeza	Limpar com um pano macio e seco; evitar umidade
Segurança	Não inserir os dedos na zona de perfuração; usar em uma superfície estável
Peças sobressalentes e reparabilidade	Pentes de reposição, batente ajustável, punções disponíveis; reparo por centro autorizado
Informações gerais	Para encadernação de documentos profissionais; uso de escritório

Perguntas frequentes - CombBind C110E GBC

Como usar a GBC CombBind C110E?

Insira as folhas na fenda de perfuração, abaixe a alavanca para perfurar, em seguida, insira o pente no abridor de pentes, coloque as folhas perfuradas nos anéis e feche o pente.

Qual diâmetro de pente escolher para 100 folhas?

Para 100 folhas, use um pente de diâmetro 12 mm (1/2 polegada).

Como ajustar a profundidade de perfuração?

Gire o botão de ajuste do batente traseiro para ajustar a posição dos furos na folha.

O que fazer se a máquina não perfurar bem?

Verifique se você não excede a capacidade de 10 folhas; afie os punções se necessário ou substitua-os.

Como limpar a encadernadora?

Use um pano seco ou ligeiramente úmido para limpar o exterior. Nunca use solventes.

Posso encadernar folhas plastificadas?

Sim, mas use pentes de pelo menos 12 mm para evitar rasgos.

Onde encontrar pentes de reposição?

Os pentes GBC estão disponíveis online ou em lojas de material de escritório. Certifique-se de que são compatíveis com 19 anéis.

Como abrir um pente sem ferramenta?

Use o abridor de pentes integrado: coloque o pente na fenda apropriada e gire a manivela para abri-lo.

Qual é o número máximo de folhas por encadernação?

Com um pente de 51 mm, você pode encadernar até 300 folhas (80 g/m²).

A máquina tem garantia?

Sim, a GBC CombBind C110E geralmente tem garantia de 2 anos. Guarde a fatura para qualquer serviço pós-venda.

MANUAL DE UTILIZADOR CombBind C110E GBC

	GBC CombBind C110 E
Dimensões (al. x larg. x prof.)	411 x 355 x 225 mm
Peso	9,1 kg
Capacidade de Perfuração, Papel	Max. 15 folhas, (80g/m2)
Capacidade de Perfuração, PVC capas	Max. 1 folha, 0,2mm
Capacidade de Perfuração, PP capas	Max. 1 folha, 450 mic
Capacidade de Encadernação	330 folhas (38 mm)
Largura Máx. de folha	297mm A4
Eléctricas	230V / 50Hz / 1 Amps / 150W

Instruções de Segurança

A SUA SEGURANÇA, ASSIM COMO A SEGURANÇA DAS OUTRAS PESSOAS, É IMPORTANTE PARA A ACCO® BRANDS. NESTE MANUAL DE INSTRUÇÕES E NO PRÓPRIO APARELHO ENCONTRAM-SE IMPORTANTES AVISOS DE SEGURANÇA. LEIA ESTES AVISOS COM ATENÇÃO.

HÁ UM SÍMBOLO DE ALERTA DE SEGURANÇA ANTES DE CADA AVISO DE SEGURANÇA NESTE MANUAL DE INSTRUÇÕES.

ESTE SÍMBOLO INDICA UM RISCO POTENCIAL DE SEGURANÇA PESSOAL, QUE POSSA CAUSAR FERIMENTOS A SI PRÓPRIO OU A OUTRAS PESSOAS, ASSIM COMO DANOS MATERIAIS AO APARELHO OU A OUTROS EQUIPAMENTOS.

ESTE AVISO ENCONTRA-SE NO APARELHO.

Este aviso de segurança significa que poderá sofrer ferimentos graves, ou mesmo morte, se abrir o aparelho e se expuser a tensão perigosa.

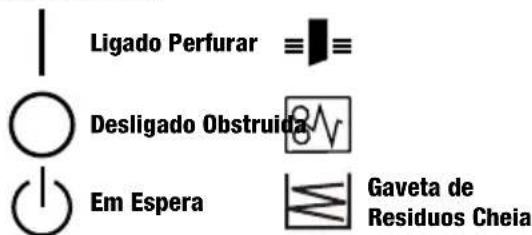

Há os seguintes símbolos ISO e IEC neste aparelho com os seguintes significados:

Precauções importantes

AVISO: PARA SUA PROTECÇÃO, NÃO LIGUE A ENCADERNADORA COMBBIND C110 E À ALIMENTAÇÃO ELÉCTRICA ATÉ TER LIDO ESTAS INSTRUÇÕES NA SUA TOTALIDADE. GUARDE ESTAS INSTRUÇÕES EM LOCAL CONVENIENTE PARA CONSULTA FUTURA. PARA EVITAR FERIMENTOS, DEVE RESPEITAR AS SEGUINTES PRECAUÇÕES DE SEGURANÇA BÁSICAS DURANTE A INSTALAÇÃO E UTILIZAÇÃO DESTE PRODUTO.

- O CombBind C110 E precisa ser ligado numa fonte de alimentação que corresponda ao consumo eléctrico nominal da máquina como indicado na etiqueta de série/consumo ou neste manual.

PERIGO: A TOMADA TEM QUE ESTAR LOCALIZADA PERTO DO EQUIPMENTO E SER FACILMENTE ACESSÍVEL.

• Desligue o CombBind C110 E da tomada antes de movê-lo, ou quando ele não estiver a ser usado durante um período prolongado.
• Não o ligue se o cabo ou a ficha de ligação se encontrarem danificados, depois de ter observado um mau funcionamento ou que tenha sofrido qualquer tipo de danos.
• Não altere a ficha de encaixar. Esta ficha é configurada para a respectiva alimentação eléctrica.
• Não sobrecarregue as tomadas acima das suas capacidades, pois poderá causar um incêndio ou uma descarga eléctrica.
• Mantenha fora do alcance de crianças.
• Não use sopradores nem limpadores de aerossol.
• Não pulverize nenhum spray na trituradora.

Limpeza

Cuidado: Desligue a ficha do aparelho antes de limpá-lo.

- Passe um pano húmido somente por fora. Não empregue detergentes nem solventes.

Medidas preventivas em geral

• Utilize apenas a ComBind C110 E com o objetivo de perfurar e encadernar papel e capas segundo as especificações indicadas
• Não coloque nada na abertura de perfuração da máquina a não ser o papel e as capas.
• Coloque a unidade numa área de trabalho segura e estável a fim de evitar que a máquina caia e provoque acidentes com ferimentos pessoais ou danifique a unidade.
• Obedeça a todas as advertências e instruções indicadas no produto.
• Levante a máquina por baixo, nunca pela tampa.
• Não levante a máquina pela tampa ou pelo retentor de papel.

Serviço

• Não tente realizar pessoalmente operações de assistência nem reparação na CombBind C110 E.
• Desligue a ficha do aparelho e contacte um representante de assistência autorizado da GBC para quaisquer necessidades de reparações.

Garantia

A operacionalidade desta máquina está garantida por dois anos, a contar da sua data de compra, em condições de utilização normal. Dentro do período de garantia, a ACCO Brands Europe efectuará a reparação ou substituição gratuita de uma máquina defeituosa, segundo o seu critério exclusivo. Os defeitos resultantes de má utilização ou utilização imprópria não estão abrangidos por esta garantia. É necessária a apresentação de prova da data de compra. As reparações

Registe este produto on-line em www.accoeurope.com

ou alterações efectuadas por pessoas não autorizadas pela ACCO Brands Europe anularão esta garantia. Estamos empenhados em assegurar que o desempenho dos nossos produtos está de acordo com as especificações indicadas. Esta garantia não afecta os direitos legais dos consumidores ao abrigo da legislação nacional aplicável que regula a venda de mercadorias.

Instruções de uso

Leia as instruções atentamente e guarde-as num lugar seguro para futuras consultas.

Introdução

Ligue o fio da corrente a uma ficha adequada.

Determine a largura da folha

- Adapte a guia de corte para o tamanho de papel/ capa que pretende encadernar:

• Carta (8-1/2" x 11")
• A4 (297mm x 210mm)

• Grande (222mm x 286mm)

• Quando utilizar capas grandes, gire a guia de corte até à posição grande, perfure todas as capas para os seus documentos e ponha de lado.

• Gire a guia de corte até à posição Carta ou A4 e perfure o papel para os seus documentos.

Encadernação

Para acender a máquina, prima o interruptor de ACESO / APAGADO (I/O) situado na parte traseira da máquina. Acender-se-á uma luz verde que indica que a máquina está acesa.
Coloque o documento direito, incluindo as capas, contra o suporte da espiral para o lado direito, ficando assim, alinhado com a escala de tamanhos para encadernação. Gire a alavanca de encadernação na direcção oposta de modo a fechar os ganchos, até que entrem em contacto com o documento.
3 Seleccione a lombada de plástico adequada para o seu documento (fig.3)

Use a escala gravada na máquina como guia para seleccionar o diâmetro da lombada adequado para o seu documento, isto é, para um documento com 25 folhas é necessário uma lombada de 6 mm de diâmetro.

4 Introduza a lombada na máquina (fig.4)

Introduza a lombada junto à seta branca de posicionamento, indicada na máquina, por trás dos dentes de retenção metálicos, com o lado aberto da lombada virado para cima.

Nota: Se usar as lombadas GBC ProCombs™, a seta branca da lombada deve ficar alinhada com a seta branca da máquina.

5 Abra a lombada puxando a alavanca na sua direcção

As setas coloridas adjacentes à lombada que vai abrir servem de guia para determinar quanto deve abrir a lombada para poder introduzir facilmente as folhas furadas.

Gire a alavanca de encadernação na sua direcção até que a espiral de encadernação se abra o suficiente para introduzir o seu documento (fig.6).

6 Alinhe as folhas ou capas e introduza o lado que deseja furar na abertura de perfuração.

7 Introduza bem as folhas até ao fim, e contra a guia de corte (fig.5).
Para furar, pressione o botão de perfura ≡ ≡ (fig.5). A CombBind C110 E perfura um máximo de 15 folhas de papel de 80 gsm. Não perfure mais do que 1 capa transparente de cada vez a fim de evitar de se encrave.
9 Se a perfuradora se encrava3y, uma luz vermelha vai acender para indicar que a máquina se encravou. A máquina perfurará automaticamente em sentido contrário para eliminar o encravamento e a luz vermelha de encravamento permanecerá acendida. Retire o papel e prima o botão de perfurar para voltar a configurar a máquina. A luz vermelha de encravamento apagar-se-á indicando que a máquina está novamente pronta para perfurar. Reduza a quantidade de folhas e repita os passos do ponto 2 até ao 4 para evitar encravamentos em cargas adicionais.
10 Coloque a capa da frente (a parte impressa virada para baixo) sobre os dentes abertos de encadernação. Ponha as páginas do documento (viradas para baixo) sobre o acessório. Repita a acção para documentos mais extensos, conforme seja necessário. Coloque a capa traseira (a parte impressa virada para cima) sobre os dentes abertos de encadernação.
10 Gire a alavanca de encadernação para o lado oposto, até à sua posição original, para fechar o acessório de encadernação.
10 Retire o livro levantando-o para cima. O seu documento fica completo.
10 Uma vez que já esteja familiarizado com o funcionamento da sua CombBind C110 E, vai perceber que poderá encadernar e perfurar ao mesmo tempo, aumentando, deste modo, a sua produtividade.
14 Quando acabe de perfurar, APAGUE a máquina premindo o interruptor de ACESO / APAGADO (I/O) situado na parte de trás da máquina.

Guia de QuickStep 1-2-3

A etiqueta do Guia de Utilização Rápida da máquina é um guia de consulta rápida que lhe mostra com fazer a encadernação em três etapas rápidas e simples.

1 Determine o tamanho da lombada necessária medindo o seu documento na área plana da máquina indicada por "1". Seleccione as lombadas ProComb apropriadas.

2 Introduza a lombada ProComb na máquina com o círculo colorido à esquerda e continue a abrir a lombada até ver a seta colorida.

3 Perfure as folhas e introduza-as na lombada até ter o documento completo. Feche a lombada.

Lombada ZipComb (fig. 9)

A lombada ZipComb permite-lhe criar um documento que pode ser facilmente editado, retirando ou adicionando páginas, e cujo padrão de furos é o de uma lombada padrão.

1 Coloque o adaptador sobre os dentes de retenção metálicos.
② Coloque a lombada no adaptador de lombadas ZipComb, como se indica na fig. 4.
3 Introduza as folhas de papel na ranhura de furação e perfure o papel como se indica na secção Encadernação, 6-8.
4 Introduza o papel furado na lombada.
5 Retire o documento e a lombada e feche a lombada ZipComb usando a ferramenta de abertura e fecho dos anéis fornecida nas caixas de lombadas ZipComb.
6 Termine a encadernação virando a capa traseira na lombada ZipComb de modo a dar ao seu documento um aspecto profissional, com a lombada oculta.

Esvaziamento da gaveta dos desperdícios (fig. 8)

• A sua CombBind C110 E tem uma gaveta para o papel situada do lado direito da máquina.
• Quando esta gaveta estiver cheia de restos de papel furado, acende-se uma luz vermelha (fig. 5).
• Abra a gaveta com cuidado, retire os restos de papel e torne a introduzi-la no seu compartimento até que fique bem colocado e no seu lugar.
