Tipo de producto	Encuadernadora manual de peines
Marca	GBC
Modelo	CombBind C110E
Dimensiones (L x P x A)	46 x 30 x 15 cm
Peso	4,5 kg
Alimentación	Manual (no eléctrica)
Capacidad de perforación	Hasta 10 hojas (80 g/m²)
Capacidad de encuadernación	Hasta 300 hojas con peine de 19 anillos
Número de anillos	19 anillos (formato A4)
Diámetro de los peines compatibles	6 a 51 mm
Formato de papel	A4, A5, Carta (hasta 297 mm de largo)
Material del chasis	Acero pintado
Funciones principales	Perforación manual con guía de profundidad ajustable, apertura y cierre de los peines
Mantenimiento y limpieza	Limpiar con un paño suave y seco; evitar la humedad
Seguridad	No insertar los dedos en la zona de perforación; usar sobre una superficie estable
Piezas de repuesto y reparabilidad	Peines de repuesto, tope ajustable, punzones disponibles; reparación por centro autorizado
Información general	Para encuadernación de documentos profesionales; uso de oficina

Preguntas frecuentes - CombBind C110E GBC

¿Cómo usar la GBC CombBind C110E?

Inserte las hojas en la ranura de perforación, baje la palanca para perforar, luego inserte el peine en el abridor de peines, coloque las hojas perforadas en los anillos y cierre el peine.

¿Qué diámetro de peine elegir para 100 hojas?

Para 100 hojas, use un peine de diámetro 12 mm (1/2 pulgada).

¿Cómo ajustar la profundidad de perforación?

Gire la perilla de ajuste del tope trasero para ajustar la posición de los agujeros en la hoja.

¿Qué hacer si la máquina no perfora bien?

Verifique que no exceda la capacidad de 10 hojas; afile los punzones si es necesario o reemplácelos.

¿Cómo limpiar la encuadernadora?

Use un paño seco o ligeramente húmedo para limpiar el exterior. Nunca use solventes.

¿Puedo encuadernar hojas plastificadas?

Sí, pero use peines de al menos 12 mm para evitar desgarros.

¿Dónde encontrar peines de repuesto?

Los peines GBC están disponibles en línea o en tiendas de suministros de oficina. Asegúrese de que sean compatibles con 19 anillos.

¿Cómo abrir un peine sin herramienta?

Use el abridor de peines integrado: coloque el peine en la ranura prevista y gire la manivela para abrirlo.

¿Cuál es el número máximo de hojas por encuadernación?

Con un peine de 51 mm, puede encuadernar hasta 300 hojas (80 g/m²).

¿La máquina tiene garantía?

Sí, la GBC CombBind C110E generalmente tiene una garantía de 2 años. Guarde la factura para cualquier servicio posventa.

MANUAL DE USUARIO CombBind C110E GBC

	GBC CombBind C110 E
Dimensiones (A x P x A)	411 x 355 x 225 mm
Peso Neto	9,1 kg
Capacidad de perforación, papel	Máximo de 15 hojas (80 g/m2)
Capacidad de perforación, portadas PVC	Máximo de 1 tapa (0,2 mm)
Capacidad de perforación, portadas PP	Máximo de 1 tapa (450 micron)
Capacidad de encuadernado	330 hojas (38 mm)
Anchura del papel máxima	297mm A4
Voltaje	230V / 50Hz / 1 Amps / 150W

Instrucciones de seguridad

SU SEGURIDAD, ADEMÁS DE LA DE LOS DEMÁS, ES IMPORTANTE PARA ACCO® BRANDS. EN ESTE MANUAL DE INSTRUCCIONES Y EN EL PRODUCTO HAY MENSAJES IMPORTANTES DE SEGURIDAD. LÉALOS CUIDADOSAMENTE.

ESTE SÍMBOLO DE ALERTA DE SEGURIDAD PRECEDE A CADA MENSAJE DE SEGURIDAD DE ESTE MANUAL. ESTE SÍMBOLO INDICA UN PELIGRO POTENCIAL PARA LA SEGURIDAD PERSONAL QUE PODRÍA LESIONARLE A USTED O A OTROS, ADEMÁS DE CAUSAR DAÑOS AL PRODUCTO O A LA PROPIEDAD.

ESTA ADVERTENCIA SE ENCUENTRA EN EL PRODUCTO.

ADVERTENCIA

Peligro de descarga eléctrica. No abrirlo. En el interior no hay piezas que el usuario pueda reparar. Confíe las reparaciones a personal de servicio cualificado.

Este mensaje de seguridad significa que usted podría sufrir lesiones graves o la muerte si abre el producto y queda expuesto al voltaje peligroso.

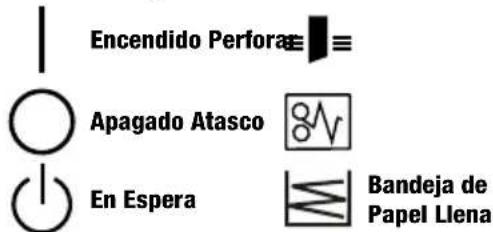

Los símbolos ISO y IEC siguientes aparecen en este producto y su significado es el siguiente:

Medidas de seguridad importantes

ADVERTENCIA: PARA SU PROTECCIÓN NO CONECTE LA COMBBIND C110 E A LA RED ELÉCTRICA HASTA QUE HAYA LEÍDO ESTAS INSTRUCCIONES COMPLETAMENTE. MANTENGA ESTAS INSTRUCCIONES EN UN LUGAR CONVENIENTE PARA SU CONSULTA FUTURA. PARA PROTEGERSE CONTRA LAS LESIONES, SE DEBEN OBSERVAR LAS SIGUIENTES PRECAUCIONES BÁSICAS DE SEGURIDAD EN LA PREPARACIÓN Y EMPLEO DE ESTE PRODUCTO.

Precauciones Eléctricas

- La CombBind C110 E debe estar conectada a una fuente de voltaje que corresponda con la clasificación eléctrica de la máquina según lo indicado en la placa con el número de serie/clasificación o en este manual.

PRECAUCIÓN: LA TOMA DE CORRIENTE DEBE ESTAR UBICADA CERCA DEL EQUIPO Y DEBE SER DE FÁCIL ACCESO.

• Desenchufe la CombBind C110 E antes de moverla, o cuando no vaya a usarla durante un largo período de tiempo.
• No la utilice si el cable de alimentación eléctrica o el enchufe estén dañados, después de un funcionamiento defectuoso, o si se ha dañado de alguna forma.
• No altere el enchufe adjuntado. El enchufe está configurado para el suministro eléctrico adecuado.
• No sobrecargue los enchufes eléctricos por encima de su capacidad ya que esto puede dar como resultado un incendio un choque eléctrico.
• La unidad está diseñada para usarse en espacios interiores únicamente.
• Nunca introduzca objetos dentro del producto a través de las ranuras del mueble. No derrame líquidos de ningún tipo sobre el producto.
• No ponga el producto en funcionamiento si ha sido expuesto al agua o la lluvia.

Limpieza

Precaución: Desenchufe este producto antes de proceder a su limpieza.

- Limpie el exterior únicamente con un paño humedecido. No utilice detergentes ni disolventes.

Precauciones Generales

• Utilice la CombBind C110 E únicamente para el uso para el cual fue diseñada, es decir para perforar y encuadernar papel y tapas, de acuerdo con las especificaciones que se indican.
• No coloque nada en la abertura de perforación de la máquina que no sea papel o tapas.
• Coloque la unidad en un área de trabajo segura y estable para evitar que la máquina se caiga provocando lesiones personales o daño a la unidad.
• Siga todas las advertencias e instrucciones que figuran en el producto.
• Levante la máquina por la parte posterior, no por la tapa.
• No levante la máquina por la tapa ni por el cable del soporte del papel.

Servicio Técnico

• No intente reparar la CombBind C110 E usted mismo
• Desenchufe la unidad y póngase en contacto con el servicio técnico autorizado de GBC para cualquier reparación.

Garantía

El funcionamiento de esta máquina está garantizado durante un período de dos años a partir de la fecha de adquisición, siempre que su utilización sea normal. Durante el plazo de garantía, ACCO Brands Europe, a su propia discreción, reparará o sustituirá el aparato defectuoso gratuitamente. La garantía no cubre los defectos causados por uso indebido o por su utilización para fines inadecuados. Se requerirá un

comprobante de la fecha de compra. Las reparaciones o modificaciones realizadas por personas no autorizadas por ACCO Brands Europe anularán la garantía. Nuestro objetivo es asegurar que nuestros productos funcionan según las especificaciones indicadas. Esta garantía no afecta los derechos legales que tienen los consumidores en virtud de la legislación vigente aplicable que rige la venta de artículos.

Instrucciones de uso

Por favor, lea estas instrucciones atentamente y guárdelas en un lugar seguro para futuras consultas.

Para Empezar

Conecte el cable de corriente a una toma de corriente adecuada.

Determine el ancho de la hoja

- Gire la guía de corte para el tamaño de papel/tapa que desee encuadernar:

• Carta (8-1/2" x 11")
• A4 (297mm x 210mm)

• Grande (222mm x 286mm)

• Cuando utilice tapas grandes, gire la guía de corte hacia la posición grande, perfore todas las tapas para sus documentos y deje a un lado.

• Gire la guía de corte hacia la posición Carta o bien A-4 y perfore el papel para su documento.

Encuadernación de documentos

Para encender la máquina, presione el interruptor de ENCENDIDO/APAGADO (I/O) ubicado en la parte trasera de la máquina. Se encenderá una luz verde para indicar que la máquina está encendida.
2 Coloque el documento derecho, incluyendo las tapas, contra el soporte del espiral hacia el lado derecho, alineándolo con la escala de tamaños para encuadernación. Gire la palanca de encuadernación hacia el lado opuesto para cerrar los ganchos hasta que hagan contacto con el documento.
3 Seleccione el canutillo de plástico que se ajuste a su documento (fig.3)

Use la guía del tamaño del canutillo para elegir el tamaño de canutillo adecuado para su documento, por ejemplo: documento de 25 hojas = canutillo de 6 mm.

4 Cargue el canutillo en la máquina (fig.4)

Coloque el canutillo junto a la flecha blanca de posición de la encuadernadora, detrás de las lengüetas metálicas, con el lado abierto orientado hacia arriba.

Nota: si utiliza canutillos ProCombs™ de GBC, la flecha blanca del canutillo debe estar alineada con la flecha blanca de la encuadernadora.

5 Gire la palanca hacia usted para abrir el canutillo

Las flechas de colores que hay junto al canutillo abierto sirven de guía para saber cuánto hay que abrirlo a fin de insertar las hojas perforadas fácilmente.

Gire la palanca de encuadernación hacia usted hasta que el espiral de encuadernación se abra lo suficiente como para introducir su documento (fig.6).

6 Empareje o alinee las hojas o tapas e introduzca el borde que desee perforar en la abertura del cuello de perforación.

7 Introduzca las hojas hasta el fondo, en la abertura del cuello y contra la guía de corte (fig.5).
8 Para perforar, presione el botón de perforar≡(fig.5). La CombBind C110 E perforará hasta 15 hojas de papel de 80 gr. No perfore más de 1 tapa transparente a la vez para evitar atascos.
9 Si la perforadora se atasca3v, la luz roja de atascos se encenderá para indicar que la máquina se ha atascado. La máquina perforará en sentido contrario automáticamente para eliminar el atasco y la luz roja de atasco permanecerá encendida. Retire el papel y presione el botón de perforar para volver a configurar la máquina. La luz roja de atasco se apagará indicando que la máquina está lista para perforar. Reduzca un poco la cantidad de hojas y repita los pasos del 2 al 4 para evitar atascos en cargas adicionales.
10 Coloque la tapa delantera (la parte terminada hacia abajo) sobre los dientes abiertos de encuadernación. Coloque las páginas del documento (hacia abajo) sobre el accesorio. Repita la acción para documentos más extensos según sea necesario. Coloque la tapa trasera (la parte terminada hacia arriba) sobre los dientes abiertos de encuadernación.
11 Gire la palanca de encuadernación hacia el lado opuesto, hacia su posición original para cerrar el accesorio de encuadernación.
12 Retire el libro levantándolo hacia arriba. Su documento queda entonces completo.
13 Una vez que se familiarice con el funcionamiento de su CombBind C110e, se dará cuenta de que puede encuadernar a la misma vez que perfora, aumentando así su productividad.
14 Cuando termine de perforar, APAGUE la máquina presionando el interruptor de ENCENDIDO/APAGADO (I/O) ubicado en la parte trasera de la máquina.

Guía QuickStep 1-2-3 (fig. 10)

La etiqueta Guía QuickStep de la encuadernadora es una guía de referencia rápida que muestra cómo encuadernar en tres pasos sencillos.

1 Mida el documento en el área de tamaño de documento "1" para determinar qué tamaño de canutillo necesita. Elija el canutillo ProComb correspondiente.
2 Cargue el canutillo ProComb en la encuadernadora con el punto hacia la izquierda y ábralo hasta que vea la flecha de color.
3 Perfore y coloque el documento en el canutillo hasta que esté completo. Cierre el canutillo.

Canutillo ZipComb (fig. 9)

El canutillo ZipComb le permite crear documentos que se pueden modificar fácilmente con el patrón de perforación de un canutillo estándar.

1 Coloque el adaptador sobre las lengüetas metálicas.
2 Coloque el canutillo sobre el adaptador ZipComb tal y como se muestra en la figura 4.
3 Cargue el papel en la ranura de perforación y perfore el papel según se describe en las secciones 6 a 8 del apartado Encuadernación de documentos.
4 Coloque el papel perforado en el canutillo.
5 Quite el documento y el canutillo ZipComb para cerrarlo con la herramienta de cierre que se incluye en las cajas de ZipComb..
6 Dele la vuelta a la tapa posterior para que el canutillo quede escondido y el documento tenga un aspecto profesional.

Vaciado de la bandeja de desperdicios (fig. 8)

• Su CombBind C110 E tiene un cajón de papel ubicado sobre el lado derecho de la máquina.
• Cuando esté lleno de restos de papel perforado, se encenderá una luz roja (fig. 5).
• Tire del cajón con suavidad para abrirlo y retírelo de la máquina, vacíelo y vuelva a introducirlo en la máquina hasta que quede colocado en su lugar.
