TV6700 - Lampe ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lampe de sécurité extérieure avec détecteur de mouvement
Marque	ABUS
Modèle	TV6700
Dimensions (L x H x P)	200 x 150 x 100 mm
Poids	0,5 kg
Alimentation	230 V AC, 50 Hz
Type d'ampoule	LED intégré, 10 W
Flux lumineux	800 lumens
Température de couleur	4000 K (blanc neutre)
Angle de détection	120°
Portée du détecteur	12 mètres
Réglage de la temporisation	5 secondes à 5 minutes
Indice de protection	IP44
Classe de protection	II
Température de fonctionnement	-20°C à +40°C
Fonctions principales	Détecteur de mouvement crépusculaire, allumage automatique
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs.
Sécurité	Déconnecter l'alimentation avant toute intervention. Installation par un professionnel recommandée.
Informations générales	Lampe de sécurité ABUS TV6700, idéale pour l'éclairage extérieur automatique.

FOIRE AUX QUESTIONS - TV6700 ABUS

Comment installer le lampe ABUS TV6700 ?

L'installation doit être réalisée par un électricien qualifié. Fixez le support mural, raccordez les fils (phase, neutre, terre) selon le schéma de la notice, et fixez le corps de la lampe.

Comment régler la sensibilité du détecteur de mouvement ?

Utilisez le potentiomètre de réglage situé sous le détecteur. Tournez dans le sens horaire pour augmenter la portée (jusqu'à 12 m) ou antihoraire pour la réduire.

Comment ajuster la temporisation d'extinction ?

Le réglage de la temporisation se fait via un potentiomètre. Tournez-le pour choisir une durée entre 5 secondes et 5 minutes.

Que faire si la lampe ne s'allume pas la nuit ?

Vérifiez l'alimentation électrique, le réglage du seuil crépusculaire (potentiomètre jour/nuit) et l'orientation du détecteur. Assurez-vous que la lampe n'est pas obstruée.

Puis-je remplacer l'ampoule LED ?

Non, le LED est intégré et non remplaçable. En cas de défaillance, l'ensemble de la lampe doit être remplacé.

Quel est l'indice de protection de la lampe ?

L'indice de protection est IP44, ce qui la protège contre les projections d'eau de toutes directions. Elle convient pour une installation extérieure.

La lampe peut-elle être utilisée en intérieur ?

Oui, mais elle est conçue principalement pour l'extérieur. En intérieur, veillez à ce que le détecteur ne soit pas gêné par des sources de chaleur ou de lumière.

Comment nettoyer la lampe ?

Utilisez un chiffon doux et sec. Évitez les produits chimiques ou abrasifs qui pourraient endommager le revêtement.

Que faire en cas de dysfonctionnement ?

Vérifiez d'abord l'alimentation et les réglages. Si le problème persiste, contactez le service après-vente ABUS. Ne pas ouvrir le boîtier.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com.

MODE D'EMPLOI TV6700 ABUS

Projecteur infrarouge

Instructions d'installation

• IR-Scheinwerfer ....1
  Installationsanleitung
• IR Illuminator......11
  Installation Guide
• Illuminatore IR......31
  Istruzioni per l'installazione
• IR-schijnwerper......41
  Installatieaanwijzingen
  • IR-projektør ....51
  Installationsvejledning

Nous vous remercions d'avoir porté votre choix sur ce projecteur infrarouge ECOLINE.

Par l'achat de ce produit, vous disposez maintenant d'un appareil faisant appel à une technologie de pointe. Ce produit est conforme aux exigences des directives européennes et nationales en vigueur. La conformité de ce produit a été prouvée. Les déclarations et documents correspondants ont été déposés chez le fabricant. Pour que cette conformité persiste et qu'un fonctionnement en toute sécurité puisse être assuré, lire attentivement ces instructions de montage !

Ce projecteur infrarouge ECOLINE est équipé de 24 DEL IR. Il garantit un service longue durée et une fiabilité élevée. Ce projecteur intègre des composants électroniques de premier ordre dont les caractéristiques de fonctionnement ne sont pas altérées par des champs électromagnétiques extérieurs. De cette manière, ce projecteur IR réunit toutes les conditions préalables au montage d'un système professionnel de vidéosurveillance.

2. Livraison

Projecteur infrarouge Instructions de montage Support Vis de fixation

3. Caractéristiques

Les caractéristiques du projecteur infrarouge de la série ECOLINE sont les suivantes :

a) Portée maximale de 10 m
(suivant la réflexion ambiante, jusqu'à 18 m)
b) Angle de rayonnement de 70°
c) Indice de protection IP67 (utilisable à l'intérieur et à l'extérieur)
d) Durée de service maximale des DEL de 6.000 heures
e) Faible consommation
f) Allumage et extinction automatiques par interrupteur crépusculaire

4. Consignes de sécurité

N'ouvrir le boîtier du projecteur IR que sur demande d'un spécialiste partenaire ou de notre support technique, en vue d'éviter toute déchéance de la garantie ou détérioration de l'appareil.

N'utiliser le projecteur infrarouge que dans les limites prescrites de la plage de températures, d'humidité et de puissance.

Une utilisation du projecteur infrarouge hors de la plage indiquée risque d'accélérer son vieillissement et d'entraîner rapidement une défaillance. Un dépassement massif de la plage de fonctionnement indiquée peut aussi se solder immédiatement par une panne des DEL. Toutes les informations à ce sujet figurent dans la fiche technique.

Manipuler le projecteur IR avec soin.

Lors de l'installation du projecteur infrarouge, veiller à ne pas l'exposer à des contraintes physiques trop importantes (coups, vibrations, etc.). Le site de montage devrait autant que possible être exempt de vibrations. Des erreurs de manipulation et de transport risquent d'endommager le projecteur infrarouge.

6. Description du projecteur IR

(1) Projecteur infrarouge
(2) Support
(3) Raccord de câbles/coupleur
(4) Sachet contenant les pièces accessoires

(A) Vis de fixation murale
(B) Rondelles
(C) Capuchon de vis de fixation
(D) Vis de fixation
(E) Vis de fixation du support à une caméra

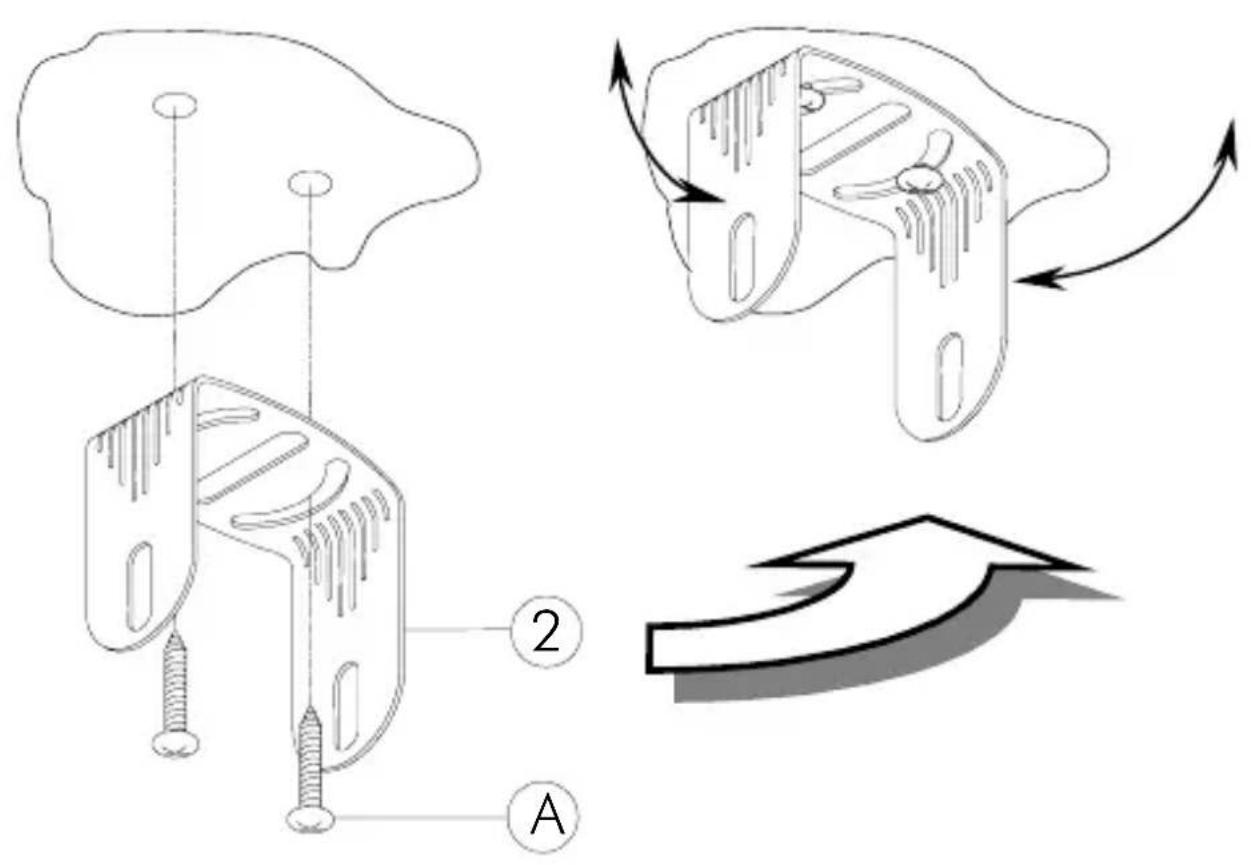

7.1 Montage mural

1. Choisir un site adéquat sur lequel monter le projecteur infrarouge.
2. Fixer le support dans la position souhaitée.

1. Fixer le projecteur infrarouge au support à l'aide des vis jointes à la livraison.
2. Veiller à orienter le projecteur dans l'angle de visée de la caméra.
3. Toujours installer le projecteur infrarouge le plus près possible de l'objet à surveiller.
4. Noter que la portée du projecteur infrarouge dépend en grande partie de la réflexion ambiante et de la sensibilité infrarouge de la caméra utilisée.

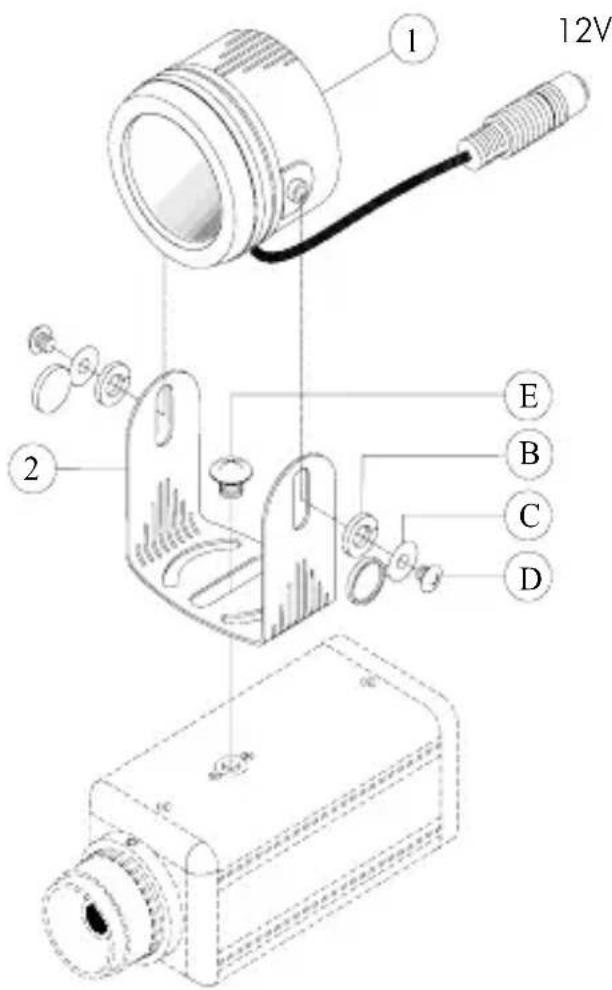

7.2 Montage sur caméra

1. Le support permet également de monter le projecteur infrarouge sur la caméra. La caméra doit présenter à cet effet un filetage correspondant sur sa face supérieure.

2. Fixer le support à l'aide de la vis jointe.

3. Veiller à orienter le projecteur dans l'angle de visée de la caméra.

4. Noter que la portée du projecteur infrarouge dépend fortement de la réflexion ambiante et de la sensibilité infrarouge de la caméra.

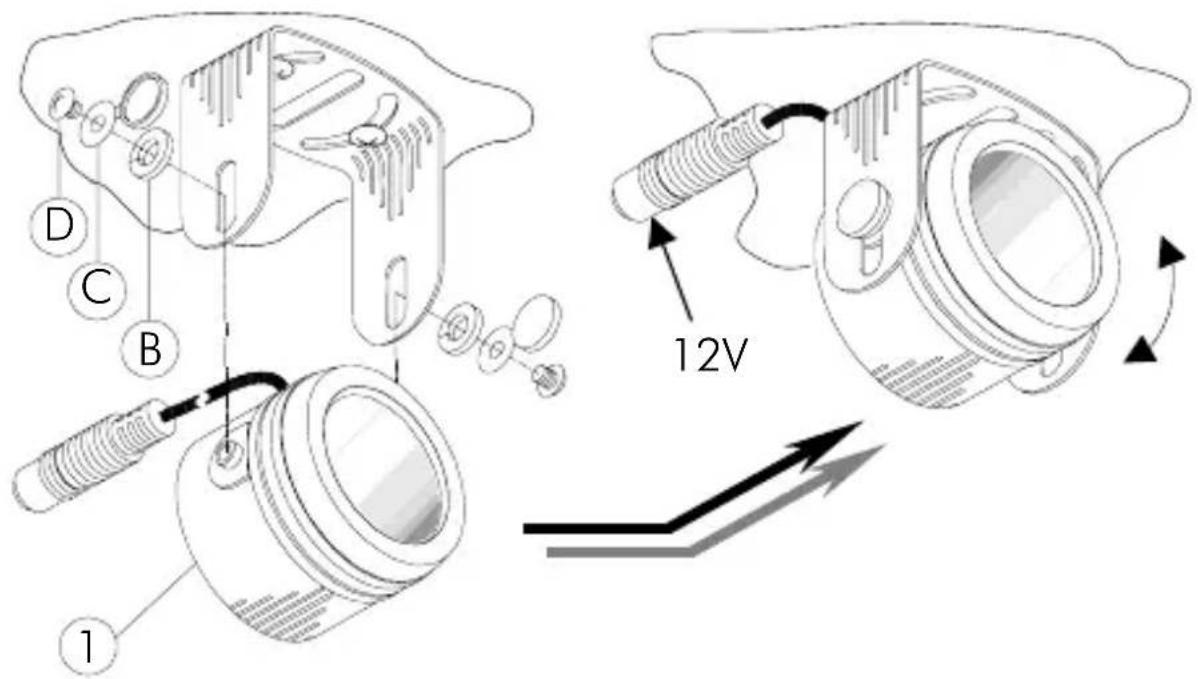

8. Branchement et orientation

1. Appliquer une tension de 12 V de courant continu au branchement électrique du projecteur infrarouge. Faire attention que la polarité soit correcte.

1. Le projecteur infrarouge est activé par un interrupteur crépusculaire (moins de 10 lux).
2. Vérifier l'orientation et l'angle de visée du projecteur.
3. Modifier, le cas échéant, l'inclinaison du projecteur infrarouge et fixer définitivement ce réglage.

9. Remplacement des DEL infrarouges

Les DEL infrarouges ont une durée moyenne de service de 6.000 heures. Ceci correspond à environ 2 ans. Si une dégradation sensible de la portée devait être constatée à l'issue de cette période, il convient de remplacer les DEL infrarouges. Une platine de rechange correspondante (référence de l'article : TV6701) est disponible.

1. Fiche technique

Numéro de modèle	TV6700
Alimentation	12 V de courant continu
Consommation 2,5 W
Eclairage	24 DEL infrarouges
Durée de service	env. 6.000 heures / 2 ans
Longueur d'onde	850 nm
Angle de rayonnement	70°
Portée 10 m à 18 m
Indice de protection	IP 67
Température de fonctionnement	-10°C à +50°C
Dimensions/Poids	∅53 x 37 mm / 200 g
