TV6700 - Lamp ABUS - Gratis gebruiksaanwijzing en handleiding

Soort product	Buitenveiligheidslamp met bewegingsmelder
Merk	ABUS
Model	TV6700
Afmetingen (L x H x D)	200 x 150 x 100 mm
Gewicht	0,5 kg
Voeding	230 V AC, 50 Hz
Lamp type	LED geïntegreerd, 10 W
Lichtstroom	800 lumen
Kleurtemperatuur	4000 K (neutraal wit)
Detectiehoek	120°
Detectiebereik	12 meter
Tijdsvertragingsinstelling	5 seconden tot 5 minuten
Beschermingsgraad	IP44
Beschermingsklasse	II
Bedrijfstemperatuur	-20°C tot +40°C
Belangrijkste functies	Schemeringsbewegingsmelder, automatische inschakeling
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Geen schurende middelen gebruiken.
Veiligheid	Voeding uitschakelen voor onderhoud. Installatie door een professional aanbevolen.
Algemene informatie	ABUS TV6700 veiligheidslamp, ideaal voor automatische buitenverlichting.

Veelgestelde vragen - TV6700 ABUS

Hoe installeer ik de ABUS TV6700 lamp?

De installatie moet worden uitgevoerd door een gekwalificeerde elektricien. Bevestig de muurbeugel, sluit de draden aan (fase, nul, aarde) volgens het schema in de handleiding en bevestig het lamphuis.

Hoe stel ik de gevoeligheid van de bewegingsmelder in?

Gebruik de instelpotentiometer onder de detector. Draai met de klok mee om het bereik te vergroten (tot 12 m) of tegen de klok in om het te verkleinen.

Hoe stel ik de uitschakelvertraging in?

De tijdsvertraging wordt ingesteld met een potentiometer. Draai eraan om een duur te kiezen tussen 5 seconden en 5 minuten.

Wat moet ik doen als de lamp 's nachts niet aangaat?

Controleer de stroomtoevoer, de instelling van de schemeringsdrempel (dag/nacht-potentiometer) en de richting van de detector. Zorg ervoor dat de lamp niet wordt geblokkeerd.

Kan ik de LED-lamp vervangen?

Nee, de LED is ingebouwd en niet vervangbaar. Bij defect moet de gehele lamp worden vervangen.

Wat is de beschermingsgraad van de lamp?

De beschermingsgraad is IP44, wat beschermt tegen waterstralen uit alle richtingen. Hij is geschikt voor buitengebruik.

Kan de lamp binnenshuis worden gebruikt?

Ja, maar hij is voornamelijk ontworpen voor buitengebruik. Binnen moet u ervoor zorgen dat de detector niet wordt gestoord door warmte- of lichtbronnen.

Hoe maak ik de lamp schoon?

Gebruik een zachte, droge doek. Vermijd chemische of schurende middelen die de coating kunnen beschadigen.

Wat moet ik doen bij storing?

Controleer eerst de stroomvoorziening en de instellingen. Als het probleem aanhoudt, neem dan contact op met de klantenservice van ABUS. Open de behuizing niet.

Waar vind ik de volledige handleiding?

De volledige handleiding is gratis te downloaden als PDF op de website notice-facile.com.

GEBRUIKSAANWIJZING TV6700 ABUS

Installatieaanwijzingen

• IR-Scheinwerfer ....1
  Installationsanleitung
• IR Illuminator......11
  Installation Guide
• Projecteur infrarouge ......21
  Instructions d'installation
• Illuminatore IR......31
  Istruzioni per l'installazione
  • IR-projektør ....51
  Installationsvejledning

Wij bedanken u voor de aankoop van deze ECOLINE IR-schijnwerper. Met dit toestel heeft u een product gekocht, dat met de allernieuwste techniek werd gebouwd. Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen. De overeenstemming werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant gedeponeerd. Om deze toestand te behouden en een gebruik zonder gevaren te garanderen, moet u als gebruiker deze montage-instructies in acht nemen!

Deze ECOLINE IR-schijnwerper is met 24 infrarood-LED's uitgerust. Hij garandeert een lange levensduur en een hoge betrouwbaarheid. De schijnwerper gebruikt eersteklas elektronische componenten die zich ook door externe elektromagnetische invloeden niet in hun functioneren laten beïnvloeden. Daardoor biedt deze IR-schijnwerper alle technische voorwaarden voor het opbouwen van een professionele videobewakingsinstallatie.

2. Inhoud van de levering

IR-schijnwerper

Montage-instructies

Houder

Bevestigingsschroeven

3. Kenmerken

De IR-schijnwerper van de ECOLINE-serie heeft de volgende specificaties:

a) Bereik maximaal 10m
(al naar gelang de reflecterend vermogen van de omgeving zelfs maximaal 18m)
b) 70° uitstralingshoek
c) Beschermingsgraad IP67 (binnen en buiten te gebruiken)
d) Levensduur van de LED's maximaal 6.000 uur
e) Geringe vermogensopname
f) Automatische in- en uitschakeling met behulp van schemerschakelaar

4. Veiligheidstips

Open het huis van de IR-schijnwerper alleen als een speciaalzaak of onze technische support dit van u verlangt om het verlies van de garantie van het apparaat en beschadigingen aan het apparaat te voorkomen.

Gebruik de IR-schijnwerper alleen binnen het voorgeschreven temperatuur-, luchtvochtigheids- en vermogensbereik.

Het gebruik van de IR-schijnwerper buiten het voorgeschreven bereik kan tot een snellere veroudering en tot een voortijdig weigeren leiden. Een ernstige overschrijding van het opgegeven werkgebied kan ook tot het onmiddellijk uitvallen van de LED's leiden. Alle gegevens hierover vindt u in de technische gegevens.

Ga behoedzaam met de IR-schijnwerper om.

Let er met name bij de installatie van de schijnwerper op dat u deze niet aan te grote fysieke belastingen (slagen, schokken, etc.) blootstelt. De montage dient op een zoveel mogelijk schokvrije plaats te geschieden. Verkeerd gebruik en transport kan tot beschadigingen aan de IR-schijnwerper leiden.

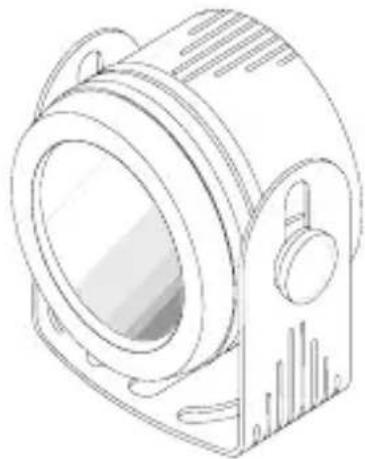

6. Beschrijving van de IR-schijnwerper

(1) IR-schijnwerper
(2) Houder
(3) Kabelverbinder / verdeler
(4) Zakje met accessoires

(A) Wandbevestigingsschroeven
(B) Onderlegringen
(C) Afdekkap voor borgschroeven
(D) Borgschroeven
(E) Schroef voor de bevestiging van de houder op een camera

7.1 Wandmontage

1. Kies een geschikte plaats waar u de IR-schijnwerper wilt monteren.
2. Bevestig de houder op de gewenste positie.

1. Bevestig de IR-schijnwerper op de houder met behulp van de bijgevoegde schroeven.
2. Let erop dat u de schijnwerper in de kijkrichting van de camera instelt.
3. Installeer de IR-schijnwerper altijd zo dicht mogelijk bij het object dat u wilt bewaken.
4. Let erop dat het bereik van de IR-schijnwerper in hoge mate afhankelijk is van het reflecterend vermogen van de omgeving en van de IR-gevoeligheid van de gebruikte camera.

7.2 Montage van de camera

1. Dankzij de houder is het ook mogelijk, de IR-schijnwerper op de camera te monteren. Hiervoor moet de camera een overeenkomstig schroefdraad op de bovenkant van de camera hebben.

2. Bevestig de houder met behulp van de bijgevoegde schroef.

3. Let erop dat u de schijnwerper in de kijkrichting van de camera instelt.

4. Let erop dat het bereik van de IR-schijnwerper in hoge mate afhankelijk is van het reflecterend vermogen van de omgeving en van de IR-gevoeligheid van de camera.

8. Aansluiting en instelling

1. Sluit een 12VDC spanningsvoeding op de stroomaansluiting van de IR-schijnwerper aan. Let op de juiste polariteit.

1. De IR-schijnwerper wordt via een schemerschakelaar (minder dan 10 lux) geactiveerd.
2. Controleer de juiste stand en de gezichtshoek van de schijnwerper.
3. Wijzig eventueel de schuine stand van de IR-schijnwerper en zet de instelling vast.

9. Vervangen van de IR-LED's

De brandduur van de gebruikte IR-LED's bedraagt gemiddeld 6.000 uur. Dit is gelijk aan ca. 2 jaar. Mocht u na deze tijd een aanmerkelijke verslechtering van het bereik constateren, dan dient u de IR-LED's te vervangen. Een overeenkomstige reserveprintplaat (artikelnr. TV6701) is verkrijgbaar.

1. Technische gegevens

Modelnummer	TV6700
Stroomtoevoer	12VDC
Vermogensopname	2,5W
Belichting 24 IR-LED's
Levensduur ca. 6.000 uur / 2 jaar
Golflengte	850nm
Uitstralingshoek	70°
Bereik 10m – 18m
Beschermingsgraad	IP 67
Bedrijfstemperatuur -10°C – +50°C
Afmetingen / Gewicht	∅53 x 37mm / 200g
