Producttype	Infrarood/wit licht projector voor videobewaking
Merk	ABUS
Model	TVAC71110
Afmetingen (L x B x H)	85 x 89 x 69 mm
Gewicht	0,60 kg
Beschermingsgraad	IP66 (binnen en buiten)
Behuizing materiaal	Aluminium
Voeding	12 – 24 V AC/DC
Maximaal vermogen	0,85 A max.
Bedrijfstemperatuur	-30 °C tot +40 °C
IR golflengte	850 nm
IR bereik (bij 0,1 lux cameragevoeligheid)	35 m
Kijkhoek	30°
Activeringsdrempel (fotodetector)	< 3 lux
Montageschroefdraad	1/4"
Belangrijkste functies	Automatische activering via fotodetector, IR-verlichting voor dag/nachtcamera's, waterdichte behuizing IP66
Onderhoud en reiniging	Reinigen met een niet-schurende, vochtige doek, zonder alcohol; de behuizing niet openen
Veiligheid	Voeding uitschakelen voor montage, niet rechtstreeks in de IR-projector kijken, gebruik overspanningsbeveiliging
Reserveonderdelen en repareerbaarheid	Geen door de gebruiker vervangbare onderdelen; reparatie alleen door een professional
Algemene informatie	Gebruik met IR-compatibele camera's; bereik afhankelijk van camera gevoeligheid

Veelgestelde vragen - TVAC71110 ABUS

Welk type voeding heeft de TVAC71110 projector nodig?

De projector werkt met een wissel- of gelijkspanning van 12 tot 24 V. De polariteit doet er niet toe.

Is de projector geschikt voor buitengebruik?

Ja, dankzij de beschermingsgraad IP66 is hij bestand tegen stof en waterstralen, waardoor hij geschikt is voor gebruik binnen en buiten.

Hoe installeer ik de TVAC71110 projector?

Schakel eerst de voeding uit. Gebruik een montagebeugel (optioneel) en bevestig deze aan de muur of het plafond. Sluit de projector aan op een gestabiliseerde 12-24 V AC/DC bron. Richt hem en bevestig hem. Zorg dat de kabel niet strak staat.

Wat is het infraroodbereik van deze projector?

Het bereik is 35 meter bij een cameragevoeligheid van 0,1 lux. Het werkelijke bereik hangt af van de IR-gevoeligheid van uw camera.

Hoe maak ik de projector schoon?

Gebruik een schone, droge doek. Als hij erg vies is, bevochtig deze dan met lauw water. Gebruik geen chemische of schurende middelen. Laat geen vloeistof in het apparaat komen.

Gaat de projector automatisch aan?

Ja, hij is uitgerust met een fotodetector die de projector activeert wanneer de omgevingshelderheid onder 3 lux zakt en uitschakelt wanneer het licht terugkeert.

Kan ik deze projector met elke camera gebruiken?

Hij is ontworpen voor gebruik met dag/nacht of zwart-wit camera's die infrarood ondersteunen. Het bereik kan variëren afhankelijk van de cameragevoeligheid.

Wat te doen als de projector niet werkt?

Controleer de voeding en aansluitingen. Als de behuizing beschadigd is, gebruik hem dan niet. Koppel hem los en neem contact op met uw dealer. Open nooit de behuizing.

Heeft de projector garantie?

De garantie dekt geen schade als gevolg van het niet opvolgen van de handleiding. Het openen van de behuizing maakt de garantie en CE-certificering ongeldig.

Hoe recycle ik de projector aan het einde van zijn levensduur?

Gooi het apparaat niet bij het huishoudelijk afval. Volg de Europese richtlijn 2002/96/EG: lever het in bij een erkend inzamelpunt voor recycling van elektronisch afval.

GEBRUIKSAANWIJZING TVAC71110 ABUS

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 45.

DK

Gebruikershandleiding

NL

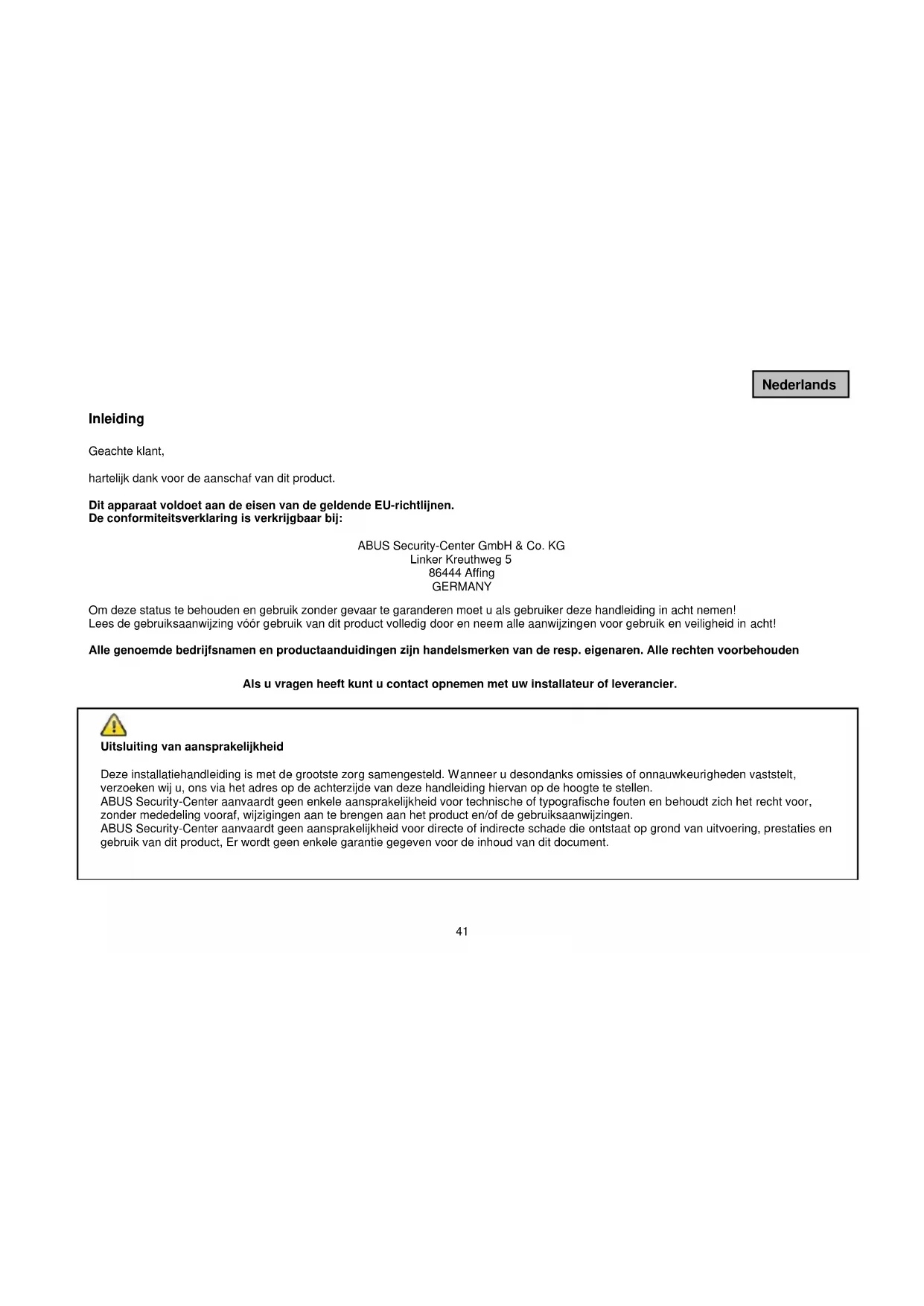

hartelijk dank voor de aanschaf van dit product.

Dit apparaat voldoet aan de eisen van de geldende EU-richtlijnen.

De conformiteitsverklaring is verkrijgbaar bij:

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze handleiding in acht nemen!

Lees de gebruiksaanwijzing vóór gebruik van dit product volledig door en neem alle aanwijzingen voor gebruik en veiligheid in acht!

Alle genoemde bedrijfsnamen en productaanduidingen zijn handelsmerken van de resp. eigenaren. Alle rechten voorbehouden

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen.

ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de gebruiksaanwijzingen.

ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Nederlands

Uitleg van de symbolen

	Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.
	Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.
	Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

	In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!
	ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies.In dergelijke gevallen komt de garantie te vervallen.

Geachte klant, de volgende veiligheids- en gevareninstructies dienen niet alleen ter bescherming van uw gezondheid, maar zijn ook bedoeld voor de bescherming van het apparaat. Lees de volgende punten aandachtig door:

• Binnen in het product bevinden zich geen onderdelen die onderhouden moeten worden. Bovendien vervalt door het demonteren de vergunning (CE) en de garantie/vrijwaring.
• Het product kan al beschadigd raken door een val van slechts geringe hoogte.

Vermijd de volgende ongunstige omgevingsomstandigheden bij gebruik:

• extreme kou of hitte
- Direct zonlicht
- Stof of brandbare gassen, dampen of oplosmiddelen
- sterke trillingen
- sterke magneetvelden, bijv. in de buurt van machines of luidsprekers.

Nederlands

Algemene veiligheidsinstructies:

• Kijk nooit direct vanaf een korte afstand (1 m) in de infraroodschijnwerper. Voorkom dat u direct met optische apparatuur (loep) in de schijnwerper kijkt.
• Laat het verpakkingsmateriaal niet onbeheerd achter! Plastic folie, plastic zakjes, stukken piepschuim e.d. kunnen gevaarlijk speelgoed zijn voor kinderen.
• Steek geen voorwerpen door de openingen in het toestel.
• Gebruik alleen de hulptoestellen/hulpstukken die door de fabrikant zijn aangegeven. Sluit geen producten aan die niet compatibel zijn.
• Neem de veiligheidsinstructies en gebruikershandleidingen van de overige aangesloten apparatuur in acht.
• Controleer het toestel voor de ingebruikneming op beschadigingen. Mocht u beschadigingen ontdekken, neem het toestel dan niet in gebruik!
• Houd u aan de bedrijfsspanningsgrenzen die in de technische gegevens staan vermeld. Hogere spanningen kunnen het toestel vernielen en uw veiligheid in gevaar brengen (elektrische schok).

Veiligheidsinstructies

1. Stroomvoorziening: 12 - 24 VAC/VDC

Gebruik dit apparaat alleen aan een stroombron die de op het typeplaatje vermelde netspanning levert. Indien u niet zeker weet welke stroomvoorziening bij u beschikbaar is, neem dan contact op met uw energieleverancier. Koppel het apparaat los van de netvoeding, voordat u onderhouds- of installatiewerkzaamheden uitvoert.

1. Overbelasting

Vermijd overbelasting van stopcontacten, verlengsnoeren en adapters. Overbelasting kan leiden tot brand of een elektrische schok.

1. Reiniging

Reinig het apparaat alleen met een vochtige doek zonder bijtende reinigingsmiddelen.

Voor het reinigen dient u het apparaat van het stroomnet los te koppelen.

Nederlands

Waarschuwingen

Voor de eerste ingebruikneming dienen alle veiligheids- en bedieningsinstructies in acht te worden genomen!

1. Neem de volgende instructies in acht om schade aan netsnoeren en netstekkers te vermijden:

2. Wijzig of manipuleer netsnoeren en netstekkers niet.

3. Verbuig of verdraai het netsnoer niet.
4. Als u het apparaat van het stroomnet loskoppelt, trek dan niet aan het snoer, maar aan de stekker.

5. Let op dat het netsnoer zo ver mogelijk van verwarmingsapparatuur verwijderd is om te verhinderen dat het kunststof omhulsel smelt.

6. Volg deze instructies op. Bij niet-naleving van de instructies kan er een elektrische schok optreden:

7. Open nooit de behuizing of de voeding.

8. Steek geen metalen of licht ontvlambare voorwerpen in het apparaat.

9. Om beschadigingen door overspanning (bijv. onweer) te vermijden, dient u een overspanningsbeveiliging te gebruiken.

10. Koppel defecte apparaten direct los van het elektriciteitsnet en informeer uw speciaalzaak.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen. Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Uitpakken

Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Nederlands

Table of contents

1. Gebruik volgens voorschrift....46
2. Leveringsomvang 46
3. Kenmerken en functies ....46
4. Beschrijving van de schijnwerpers 46
5. Montage / installatie ....47
6. Opmerkingen over het gebruik van infraroodschijnwerpers....48
7. Onderhoud en reiniging 48

7.1 Onderhoud 48
7.2 Reiniging 49
8. Verwijderen....49
9. Technische gegevens ....50

Nederlands

1. Gebruik volgens voorschrift

Deze infrarood-/witlichtschijnwerpers zijn geschikt voor de installatie van professionele videobewakingsinstallaties. Dankzij beschermingsklasse IP 66 kunnen deze zowel binnen als buiten worden gebruikt. Door de variabele spanningsingang 12 – 24 VAC/VDC is een probleemloze voedingsspanning mogelijk. Door de lichtsensor is een automatische in- en uitschakeling van de schijnwerper gewaarborgd. De schijnwerper is bedoeld voor videobewaking in combinatie met een camera.

Een uitvoerige functiebeschrijving vindt u in hoofdstuk „3. Kenmerken en functies“.

2. Leveringsomvang

• Schijnwerper
• Gebruikershandleiding

3. Kenmerken en functies

• Aluminium behuizing
  • 1/4" -schroefdraad
  • Variabele spanningsingang
  • Beschermingsklasse IP 66

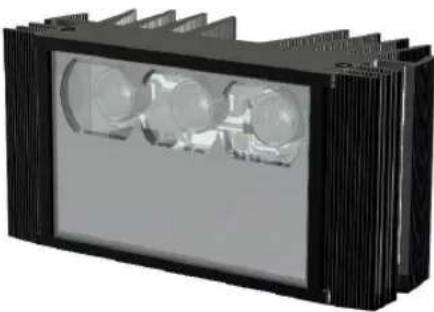

4. Beschrijving van de schijnwerpers

Nederlands

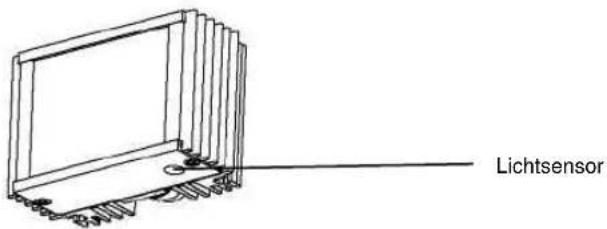

Er bevindt zich een lichtsensor aan de onderkant van de schijnwerper, voor de automatische in- en uitschakeling van de schijnwerper. Bij een lichtintensiteit onder 3 lux wordt de schijnwerper ingeschakeld.

Aan de achterkant van de schijnwerper bevindt zich een 1/4" -schroefdraad voor de installatie van de schijnwerper met behulp van een houder.

5. Montage / installatie

LET OP!

Tijdens de montage moet de schijnwerper van de netspanning gescheiden zijn. Op de polariteit hoeft niet te worden gelet!

Gebruik voor de wand- en plafondmontage de als optionele accessoire verkrijgbare wand-/plafondhouder. Ga als volgt te werk:

1. Monteer eerst de wand- en plafondhouder met de bijgevoegde schroeven op de gewenste montagelocatie.

2. Verbind de schijnwerper met een gestabiliseerde 12 - 24 VDC/VAC spanningsbron met voldoende vermogen (al naar gelang het model tot maximaal 12 watt).

3. Monteer de infrarood-/witlichtschijnwerper aan de wand-/plafondhouder.

4. Stel de schijnwerper af en zet de positie vast.

Neem het volgende in acht:

Zorg er bij de installatie voor dat er niet aan de kabel wordt getrokken.

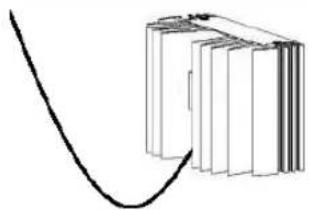

Installatievoorbeeld voor de kabelinstallatie:

6. Opmerkingen over het gebruik van infraroodschijnwerpers

• Infraroodschijnwerpers kunnen als belichtingsmiddel alleen in combinatie met voor infrarood geschikte Z/W of dag-/ nachtcamera's worden gebruikt.
• Bij het gebruik van IR-schijnwerpers kan er een verschuiving van het focuspunt van de camera optreden (focusshift). In dergelijke gevallen bieden IR-gecorrigeerde objectieven uitkomst.
• Het bereik van de infraroodschijnwerpers is afhankelijk van de IR-gevoeligheid van het gebruikte model camera. De aangegeven bereiken van de schijnwerpers zijn gebaseerd op een lichtgevoeligheid van de camera van 0,1 lux.
• Voorwerpen kunnen er bij IR-licht ongewoon uitzien. Zo lijkt een groene wei bij daglicht eerder donker. Bij een infraroodbelichting wordt groen licht echter bijna wit weergegeven.
• Net als voor alle belichtingsmiddelen geldt ook bij de infraroodbelichting het principe dat de belichting zo dicht mogelijk bij het te bewaken bereik moet worden geplaatst. Daarbij moet de schijnrichting aan de kijkrichting van de camera worden aangepast en moet een verblinding van de camera worden vermeden.
• Reinig de infraroodschijnwerper met regelmatige tussenpozen (minimaal elke drie maanden), aangezien de lichtsterkte door vervuild glas verminderd wordt en de koelwerking van de radiator afneemt. Gebruik voor het reinigen geen scherpe middelen of alcohol.

7. Onderhoud en reiniging

7.1 Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing.

Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden, moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

• het apparaat zichtbaar is beschadigd of
• het apparaat niet meer functioneert.

Let op:

Het product is voor u onderhoudsvrij Er bevinden zich geen onderdelen in de camera die door de gebruiker moeten worden gecontroleerd of onderhouden. Open het product nooit.

Nederlands

7.2 Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vocht in het apparaat kan binnendringen.

Gebruik geen chemische schoonmaakmiddelen omdat deze de behuizing of het scherm kunnen aantasten (kleurveranderingen).

8. Verwijderen

Let op: De EU-richtlijn 2002/96/EG regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat in het belang van de milieubescherming het apparaat op het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van het huisvuil of het bedrijfsvuil afgevoerd moet worden. Het afvoeren van het oude apparaat kan via de desbetreffende inzamelpunten in uw land gebeuren. Volg de plaatselijke voorschriften op bij de afvoer van de materialen. Verdere details over de terugname (ook voor niet-EU-landen) krijgt u van uw plaatselijke overheid. Door het apart verzamelen en recycleren worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

Nederlands

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany.

Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever.

Nadruuk, ook in uittreksel, verboden.

Deze gebrujiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusting voorbehouden.
