Produkttype	Infrarød/hvid lys projektør til videoovervågning
Mærke	ABUS
Model	TVAC71110
Mål (L x B x H)	85 x 89 x 69 mm
Vægt	0,60 kg
Beskyttelsesklasse	IP66 (indendørs og udendørs)
Kabinetmateriale	Aluminium
Strømforsyning	12 – 24 V AC/DC
Maksimalt strømforbrug	0,85 A max.
Driftstemperatur	-30 °C til +40 °C
IR-bølgelængde	850 nm
IR-rækkevidde (ved 0,1 lux kamerasensitivitet)	35 m
Synsvinkel	30°
Aktiveringstærskel (fotodetektor)	< 3 lux
Monteringsgevind	1/4"
Hovedfunktioner	Automatisk aktivering via fotodetektor, IR-belysning til dag/nat-kameraer, vandtæt kabinet IP66
Vedligeholdelse og rengøring	Rengør med en fugtig, ikke-slibende klud uden alkohol; åbn ikke kabinettet
Sikkerhed	Strømmen skal være afbrudt før montering, se ikke direkte ind i IR-projektøren, brug overspændingsbeskyttelse
Reservedele og reparerbarhed	Ingen udskiftelige dele for brugeren; reparation kun af fagperson
Generelle oplysninger	Brug med IR-kompatible kameraer; rækkevidde afhænger af kameraets følsomhed

Ofte stillede spørgsmål - TVAC71110 ABUS

Hvilken type strømforsyning kræver projektøren TVAC71110?

Projektøren fungerer med en AC- eller DC-spænding på 12 til 24 V. Polariteten har ingen betydning.

Er projektøren egnet til udendørs brug?

Ja, takket være beskyttelsesklasse IP66 er den modstandsdygtig over for støv og vandstråler, hvilket gør den velegnet til både indendørs og udendørs brug.

Hvordan installeres projektøren TVAC71110?

Sluk først for strømmen. Brug et monteringsbeslag (valgfrit) og fastgør det til væg eller loft. Tilslut projektøren til en stabiliseret 12-24 V AC/DC-kilde. Juster retningen og fastgør den. Sørg for, at kablet ikke er stramt.

Hvad er infrarød rækkevidde for denne projektør?

Rækkevidden er 35 meter ved en kamerasensitivitet på 0,1 lux. Den faktiske rækkevidde afhænger af dit kameras IR-følsomhed.

Hvordan rengøres projektøren?

Brug en ren, tør klud. Hvis meget snavset, fugt den med lunkent vand. Brug ikke kemiske eller slibende midler. Lad ikke væske trænge ind i enheden.

Tænder projektøren automatisk?

Ja, den er udstyret med en fotodetektor, der aktiverer projektøren, når den omgivende lysstyrke falder til under 3 lux, og slukker den, når lyset vender tilbage.

Kan jeg bruge denne projektør med ethvert kamera?

Den er designet til brug med dag/nat- eller sort/hvid-kameraer, der er infrarød-kompatible. Rækkevidden kan variere afhængigt af kameraets følsomhed.

Hvad gør jeg, hvis projektøren ikke fungerer?

Kontroller strømforsyning og forbindelser. Hvis kabinettet er beskadiget, må det ikke bruges. Tag stikket ud, og kontakt din forhandler. Åbn aldrig kabinettet.

Er projektøren omfattet af garanti?

Garantien dækker ikke skader forårsaget af manglende overholdelse af manualen. Enhver åbning af kabinettet annullerer garantien og CE-certificeringen.

Hvordan bortskaffes projektøren ved endt levetid?

Smid ikke enheden sammen med husholdningsaffaldet. Følg EU-direktivet 2002/96/EF: Aflevér den på et godkendt indsamlingssted for genbrug af elektronisk affald.

BRUGSANVISNING TVAC71110 ABUS

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findes i indekset på side 57.

PL

vi takker Dem fordi du har købt dette produkt.

Dette apparat opfylder kravene i gældende EU-direktiver.

Overensstemmelseserklæringen kan rekvireres hos:

For at opnå denne tilstand og sikre en idriftsætning uden farer må du som bruger sætte dig ind i denne betjeningsvejledning!

Inden idriftsætning af produktet læs da hele betjeningsvejledningen, og se her om betjening og sikkerhedsforskrifter!

Alle indeholdte firmanavne og produktbeskrivelser er varemærker hos den aktuelle producent og der tages forbehold for alle rettigheder.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen.

ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen.

ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Dansk

Ikon forklaring

	Et lyn i en trekant betyder at der er en helbredsrisiko forbundet med elektrisk stød.
-	Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..
	Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

	Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke ansvarlig for konsekvenserne af dette!
	ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.I sådanne tilfælde ophører garantien.

Kære kunde. Følgende sikkerheds- og farehenvisninger anvendes ikke kun til at beskytte din sundhed, men også til at beskytte apparatet. Læs følgende punkter opmærksomt igennem:

• Der er ingen bestanddele inde i produktet, der skal vedligeholdes. Derudover bortfalder godkendelsen (CE) og garantien/garantiydelsen, hvis det skilles ad.
• Produktet kan også blive beskadiget, hvis det falder ned fra lav højde.

Undgå følgende ugunstige omgivelsesbetingelser ved drift:

• Ekstrem kulde eller varme
• Direkte sollys
• Støv eller brændbare gasser, dampe eller opløsningsmidler
• Kraftige vibrationer
• Kraftige magnetfelter, f.eks. i nærheden af maskiner eller højttalere

Dansk

Generelle sikkerhedshenvisninger:

• Se aldrig direkte ind i infrarødprojektøren fra kort afstand (1 m). Undgå at se direkte ind i projektøren med optiske redskaber (lup).
• Lad ikke emballeringsmateriale ligge og flyde! Plastikfolier/-poser, styropordele osv. kan blive til farligt legetøj for børn.
- Videoovervågningskameraet må på grund af smådele, der kan sluges, af sikkerhedsmæssige årsager ikke komme i hænderne på små børn.
- Før ikke genstande gennem åbningerne ind i apparatets indre.
• Anvend kun det ekstraudstyr/de tilbehørsdele, der er anført af producenten. Tilslut ikke produkter, der ikke er kompatible.
• Overhold sikkerhedshenvisninger og betjeningsvejledninger for de øvrige tilsluttede apparater.
- Kontrollér apparatet for beskadigelser før idriftsættelsen. Tag ikke apparatet i drift, hvis det er beskadiget.
• Overhold grænserne for driftsspændingen, der er anført i de tekniske data. Højere spændinger kan ødelægge apparatet og bringe din sikkerhed i fare (elektrisk stød).

Sikkerhedshenvisninger

1. Strømforsyning: 12 - 24 VAC/VDC

Tilslut kun dette apparat til en strømkilde, der leverer den netspænding, der er anført på typeskiltet. Hvis du ikke er sikker på, hvilken netspænding, der findes hos dig, skal du kontakte el-forsyningsselskabet. Afbryd apparatet fra netstrømforsyningen, før der udføres vedligeholdelses- eller installationsarbejder.

2. Overbelastning

Undgå at overbelaste stikdåser, forlængerledninger og adaptere, da dette kan medføre brand eller elektrisk stød.

3. Rengøring

Rengør kun apparatet med en fugtig klud uden stærke rengøringsmidler.

Apparatet skal i den forbindelse afbrydes fra nettet.

Dansk

Advarsler

Før den første idriftsættelse skal alle sikkerheds- og betjeningshenvisninger læses!

1. Overhold følgende henvisninger for at undgå skader på netkabler og netstik:

2. Netkabler og netstik må ikke ændres eller manipuleres.
   • Bøj eller sno ikke netkablet.

3. Træk ikke i netkablet, når apparatet afbrydes fra nettet, men tag fat i stikket.

4. Sørg for, at netkablet er så langt som muligt fra varmeapparater for at forhindre, at kunststofbeklædningen smelter.

5. Følg disse anvisninger. Hvis de ikke overholdes, kan det medføre elektrisk stød:

6. Undlad at åbne huset og strømforsyningsenheden.

7. Stik ikke metalliske eller brandfarlige genstande ind i apparatets indre.
   • Anvend en overspændingsbeskyttelse for at undgå beskadigelser på grund af overspænding (f.eks. tordenvejr).

8. Afbryd defekte apparater fra strømnettet med det samme og informér faghandleren.

	Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.
	I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet. Forkert installation er til fare for dig og andre.Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og ved problemer.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom på dette overfor leverandøren.

Dansk

Indholdsfortegnelse

1. Bestemt anvendelse 58
2. Leveringsomfang....58
3. Egenskaber og funktioner ....58
4. Beskrivelse af projektørerne 58
5. Montage/installation 59
6. Henvisninger vedrørende brug af infrarøde projektører 60
7. Vedligeholdelse og rengøring....60

1. Vækanskaffelse....61
2. Teknisk data 62

Dansk

1. Bestemt anvendelse

Denne infrarød-/hvidlysprojektør er egnet til opbygningen af professionelle videoovervågningsanlæg. Takket være kapslingsklassen IP66 kan de anvendes både indendørs og udendørs. På grund af den variable spændingsindgang 12 – 24 VAC/VDC er en problemløs spændingsforsyning mulig. På grund af lyssensoren er en automatisk til- og frakobling af projektøren sikret. Projektøren anvendes til videoovervågning i forbindelse med et kamera.

Der findes en udførlig funktionsbeskrivelse i kapitel "3. Særlige kendetegn og funktioner".

2. Leveringsomfang

• Projektør
  • Betjeningsvejledning

3. Egenskaber og funktioner

• Aluminiumhus
• 1/4" -gevind
  • Variabel spændingsindgang
• Kapslingsklasse IP 66

4. Beskrivelse af projektørerne

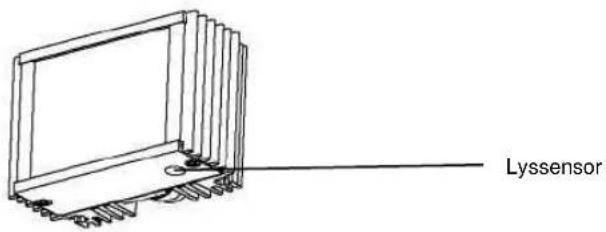

Lyssensor

Dansk

Der findes en lyssensor på undersiden af projektøren til den automatiske til- og frakobling af projektøren.

Ved en lysintensitet under 3 lux tilkobles projektøren.

På bagsiden af projektøren findes et 1/4"-gevind til installation af projektøren med en holder.

5. Montage/installation

VIGTIGT!

Under monteringen skal projektøren være afbrudt fra netspændingen.

Man skal ikke være opmærksom på forbindelsen af polerne!

Brug væg-/loftsholderen, der fås som ekstra tilbehør, til at montere projektøren på væggen eller i loftet. Gå frem på følgende måde:

1. Montér først væg- eller loftsholderen på det ønskede monteringssted med de medfølgende skruer.
2. Forbind projektøren med en stabiliseret 12 – 24 VDC/VAC-spændingskilde med tilstrækkelig effekt (afhængigt af modellen op til 12 W).
3. Montér infrarød-/hvidlysprojektøren på væg-/loftsholderen.
4. Justér projektøren, og fastgør den i den ønskede position.

Vær opmærksom på:

Sørg ved installationen for, at kablet er uden belastning.

Installationseksempel på kabelinstallationen:

6. Henvisninger vedrørende brug af infrarøde projektører

• Infrarødprojektører kan kun bruges som belysning i forbindelse med IR-kompatible s/h- eller dag-/natkameraer.
• Ved brug af IRprojektører kan der forekomme forskydninger af kameraets fokuseringspunkt (fokuseringsforskydning). Dette problem kan løses ved at bruge IR-korrigerede objektiver.
• Infrarødprojektørernes rækkevidde afhænger af den anvendte kameramodels IR-følsomhed. De anførte rækkevidder for projektørerne er baseret på et kamera med lysfølsomhed på 0,1 lux.
• Genstande kan se usædvanlige ud i infrarødt lys. For eksempel vil en græsplæne se temmelig mørk ud i dagslys. Men med infrarødt lys bliver grønt lys gengivet som næsten helt hvidt.
• Som for alle andre former for belysning gælder også her det princip, at belysningen bør anbringes så tæt som muligt på det område, der skal overvåges. Samtidig er det vigtigt at tilpasse kameraets synsretning og undgå, at kameraet bliver blændet.
• Rengør infrarødprojektøren med jævne mellemrum (mindst hver tredje måned), da projektøren lyser mindre kraftigt og radiatorens kølevirkning aftager, når glasset er snavset. Brug ingen skrappe midler eller sprit til rengøring.

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet.

Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne.

Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,
• apparatet ikke længere fungerer

Vær venligst opmærksom på:

Produktet er vedligholedelses frit for dig. Der er ingen grund til at du skal åbne kameraet for at se efter defekter, lad os om det.

Dansk

7.2 Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Vær opmærksom på, at der ikke kommer væsker ind i apparatet

Anvend ingen kemiske rengøringsmidler, da de kan ødelægge kabinettets og skærmens overflade (misfarvninger).

8. Vækanskaffelse

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.
