TVAC71110 - Lampe ABUS - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Lampe
Source lumineuse	LED
Puissance lumineuse	Non spécifié
Couleur de la lumière	Non spécifié
Alimentation	Non spécifié
Utilisation intérieure/extérieure	Non spécifié
Dimensions	Non spécifié
Poids	Non spécifié
Maintenance	Nettoyage régulier recommandé
Réparation	Consulter un professionnel pour les réparations
Normes de sécurité	Conforme aux normes CE
Garantie	Non spécifié
Informations supplémentaires	Vérifier la compatibilité avec les accessoires

FOIRE AUX QUESTIONS - TVAC71110 ABUS

Comment puis-je allumer la lampe ABUS TVAC71110 ?

Pour allumer la lampe ABUS TVAC71110, appuyez simplement sur le bouton d'alimentation situé sur le cordon ou le boîtier.

La lampe ABUS TVAC71110 clignote, que faire ?

Si la lampe clignote, vérifiez d'abord l'ampoule et remplacez-la si nécessaire. Assurez-vous également que l'alimentation est stable.

Comment changer l'ampoule de la lampe ABUS TVAC71110 ?

Pour changer l'ampoule, débranchez la lampe, retirez l'abat-jour si nécessaire, puis dévissez l'ampoule usagée et remplacez-la par une nouvelle en respectant la puissance maximale recommandée.

La lampe ne s'allume pas du tout, que faire ?

Vérifiez d'abord si la lampe est correctement branchée et si l'alimentation fonctionne. Si tout semble en ordre, il se peut que l'ampoule soit grillée ou que la lampe ait un problème électrique.

Est-ce que la lampe ABUS TVAC71110 est étanche ?

La lampe ABUS TVAC71110 n'est pas conçue pour être étanche. Évitez de l'utiliser dans des endroits humides ou en extérieur.

Quelle est la puissance maximale de l'ampoule que je peux utiliser avec la lampe ABUS TVAC71110 ?

La puissance maximale recommandée pour l'ampoule est de 60 W. Veillez à ne pas dépasser cette limite.

Comment nettoyer la lampe ABUS TVAC71110 ?

Pour nettoyer la lampe, débranchez-la d'abord. Utilisez un chiffon doux et sec pour enlever la poussière. Évitez les produits chimiques agressifs qui pourraient endommager les surfaces.

Où puis-je acheter des pièces de rechange pour la lampe ABUS TVAC71110 ?

Vous pouvez acheter des pièces de rechange, comme des ampoules compatibles, dans les magasins de bricolage, les quincailleries ou en ligne sur des sites spécialisés.

MODE D'EMPLOI TVAC71110 ABUS

Ce mode d'emploi appartient à de produit. Il contient des recommandations en ce qui concerne sa mise en service et sa manutention. Veuillez en tenir compte et ceci également lorsque vous remettez le produit à des tiers. Conservez ce mode d'emploi afin de pouvoir vous documenter en temps utile!

Vous trouverez le récapitulatif des indications du contenu à la table des matières avec mention de la page correspondante à la page 33.

NL

F

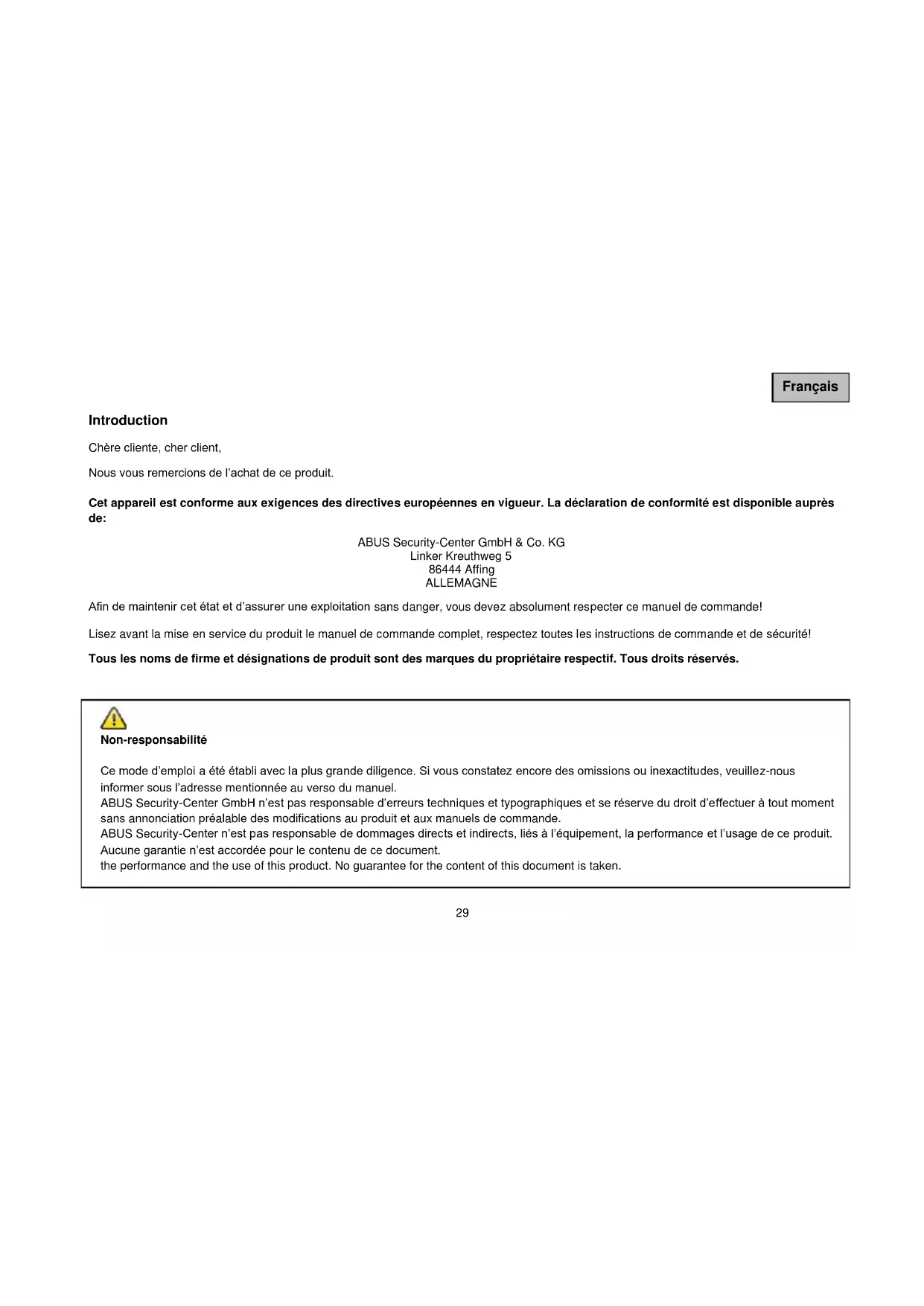

Notice d'utilisation

Nous vous remercions de l'achat de ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de:

Afin de maintenir cet état et d'assurer une exploitation sans danger, vous devez absolument respecter ce manuel de commande!

Lisez avant la mise en service du produit le manuel de commande complet, respectez toutes les instructions de commande et de sécurité!

Tous les noms de firme et désignations de produit sont des marques du propriétaire respectif. Tous droits réservés.

Non-responsabilité

Ce mode d'emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l'adresse mentionnée au verso du manuel.

ABUS Security-Center GmbH n'est pas responsable d'erreurs techniques et typographiques et se réserve du droit d'effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande.

ABUS Security-Center n'est pas responsable de dommages directs et indirects, liés à l'équipement, la performance et l'usage de ce produit.

Aucune garantie n'est accordée pour le contenu de ce document.

Explication des symboles

	Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.
	Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.
	Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

	La garantie ne couvre pas les dommages causés par le non-respect de ce mode d'emploi. ABUS n'est pas tenu de vous indemniser de vos pertes indirectes !
	ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité.La garantie ne couvre pas de tels cas.

Chère cliente, cher client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire les indications suivantes avec attention :

• Aucune pièce interne du produit ne nécessite un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement une annulation de la certification (CE) et de la garantie.
• En cas de chute, même de faible hauteur, le produit risque d'être endommagé.

Évitez d'utiliser le produit dans les conditions ambiantes suivantes :

• Froid ou chaleur extrême
- exposition directe aux rayons du soleil
- En présence de poussières et de gaz, de vapeurs ou de solvants inflammables
- Fortes vibrations
- Champs magnétiques puissants, comme à proximité de machines ou de haut-parleurs

Français

Consignes de sécurité générales :

• Ne jamais regarder de près (1 m) directement le projecteur infrarouge. Eviter de regarder directement le projecteur à l'aide d'appareils optiques (loupe).
• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Veuillez ne jamais introduire d'objets à l'intérieur de l'appareil à travers ses orifices.
  • Utilisez uniquement les auxiliaires et accessoires préconisés par le fabricant. Ne raccordez aucun produit non compatible.
  • Veuillez respecter les consignes de sécurité et les manuels utilisateur des autres appareils raccordés.
  • Avant de mettre l'appareil en service, veuillez vérifier s'il est endommagé. Si c'est le cas, ne mettez pas l'appareil en service !
• Respectez les limites de tension de fonctionnement indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible de détruire l'appareil et de compromettre votre sécurité (danger d'électrocution).

Consignes de sécurité

1. Alimentation électrique : 12 - 24 VCA/VCC

N'utilisez cet appareil qu'avec une source de courant qui fournit la tension secteur indiquée sur la plaque signalétique. Si vous ne savez pas exactement de quelle alimentation électrique vous disposez, veuillez vous adresser à votre fournisseur d'électricité. Coupez l'alimentation électrique de l'appareil avant de procéder à toute opération d'installation ou de maintenance.

1. Surcharge

Évitez toute surcharge des prises secteur, des câbles de rallonge et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

1. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs. Veuillez pour cela couper l'alimentation électrique de l'appareil.

Français

Avertissements

Avant la première mise en service, toutes les consignes de sécurité et d'utilisation doivent être lues et respectées !

1. Veuillez respecter les consignes suivantes afin d'éviter que le câble et la prise secteur ne soient endommagés :

2. Ne modifiez pas et ne manipulez pas le câble ni la prise secteur.

3. Ne pliez pas et ne tordez pas le câble secteur.
   • Pour débrancher l'appareil, saisissez la prise secteur et ne tirez pas sur le câble secteur.

4. Veillez à ce que le câble secteur se trouve le plus loin possible de tout appareil de chauffage afin que la gaine plastique du câble ne puisse pas fondre.

5. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

6. N'ouvrez jamais le boîtier ou le bloc d'alimentation.
   • N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

7. Afin d'éviter tout dommage dû à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

8. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du réseau et signalez la panne à votre distributeur.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d'alimentation pendant l'installation dans un système de vidéosurveillance existant.

-X342]

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel. Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d'autres personnes.Câblez l'ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu'ils ne puissent entrer en contact lors d'une utilisation normale ou suite à une défaillance.

Déballage

Lorsque vous sortez le dispositif de l'emballage, traitez-le avec grand soin.

En cas d'un dommage eventuel de l'emballage original, testez d'abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l'emballage et informez-vous auprès du service de livraison.

Français

Contenu

1. Usage approprié....34
2. Livraison 34
3. Caractéristiques et fonctions ....34
4. Description des projecteurs ....34
5. Montage / installation 35
6. Consignes d'utilisation de projecteurs infrarouges ....36
7. Entretien et nettoyage 36

7.1 Entretien....36
7.2 Nettoyage 37

1. Recyclage 37
2. Données techniques....38

Français

1. Usage approprié

Ces projecteurs infrarouge/à lumière blanche peuvent être utilisés dans le cadre d'installations de vidéosurveillance. Grâce au degré de protection IP66, ils peuvent être utilisés en intérieur comme en extérieur. L'alimentation électrique est facilitée par une entrée de tension variable de 12 – 24 VCA/VCC. Le photodétecteur assure l'activation et la désactivation automatique du projecteur. Ce projecteur est utilisé en association avec une caméra pour assurer une vidéosurveillance.

Vous trouverez une description détaillée de ses fonctions au chapitre « 3. Caractéristiques et fonctions ».

2. Livraison

• Projecteur
• Notice d'utilisation

3. Caractéristiques et fonctions

• Boîtier en aluminium
• Filetage 1 / 4"
• Entrée de tension variable
• Indice de protection IP 66

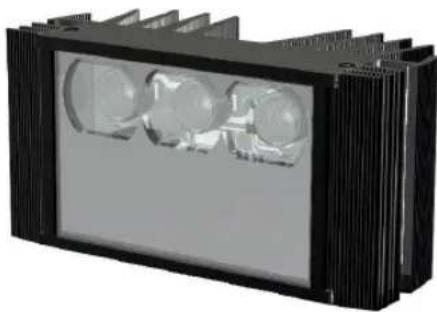

4. Description des projecteurs

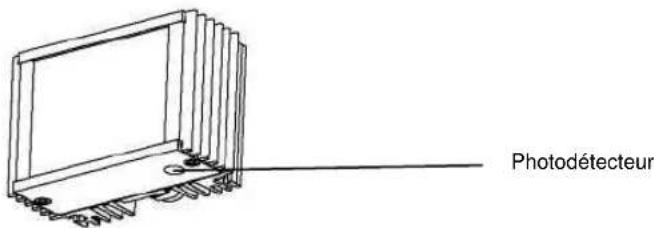

Photodétecteur

Français

Un photodécteur se trouve sur la face inférieure du projecteur. Il sert à activer et désactiver automatiquement le projecteur.

Le projecteur est activé lorsque l'intensité lumineuse est inférieure à 3 lux.

Au dos du projecteur se trouve un filetage de 1/4" destiné à l'installation du projecteur à l'aide d'un support.

5. Montage / installation

ATTENTION!

Pendant le montage, l'alimentation électrique du projecteur doit être coupée.

La polarité est sans importance !

Pour un montage mural ou au plafond, utilisez le support correspondant disponible en tant qu'accessoire en option. Procédez comme suit :

1. Commencez par monter le support de montage mural/au plafond à l'endroit souhaité à l'aide des vis fournies.

2. Raccordez le projecteur infrarouge à une source de tension stabilisée de 12 - 24 VCC/VCA suffisamment puissante (selon le modèle, jusqu'à 12 watts).

3. Montez le projecteur infrarouge/à lumière blanche sur le support de montage mural/au plafond.

4. Orientez le projecteur et fixez-le en position.

Remarque importante :

Lors de la pose, veillez à ce que le câble ne soit pas tendu.

Exemple d'installation pour la pose des câbles :

6. Consignes d'utilisation de projecteurs infrarouges

• Les projecteurs infrarouges ne peuvent être utilisés comme éclairage que conjointement à des caméras jour/nuit ou noir et blanc compatibles avec les infrarouges.
• Lors de l'utilisation de projecteurs infrarouges, un déplacement du point utilisé pour la mise au point peut se produire (flou focal). Dans un tel cas, la solution consiste à utiliser des objectifs à correction infrarouge.
• La portée des projecteurs infrarouges dépend de la sensibilité infrarouge du modèle de caméra utilisé. Les portées indiquées pour les projecteurs infrarouges sont basées sur une sensibilité à la lumière de la caméra de 0,1 lux.
• Un éclairage infrarouge risque de donner un aspect insolite aux objets. De cette manière, un pré vert est plutôt sombre à la lumière du jour. Dans le cadre d'un éclairage infrarouge, la lumière verte devient quasiment blanche.
• Comme pour toutes les sources lumineuses, le principe stipulant que l'éclairage doive être monté le plus près possible de l'objet à surveiller est également applicable à un éclairage infrarouge. Dans ce cadre, il convient d'adapter l'angle de visée de la caméra et d'éviter son éblouissement.
• Nettoyer le projecteur infrarouge à intervalles réguliers (au moins tous les trois mois), car une vitre sale réduit l'intensité lumineuse et la puissance de refroidissement du radiateur. Pour le nettoyage, n'utiliser que des produits non abrasifs et sans alcool.

7. Entretien et nettoyage

7.1 Entretien

Vérifiez régulièrement l'état physique du produit et contrôlez également si le boîtier démontre des dommages.

Quand vous pensez qu'une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu'il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu'une utilisation sûre n'est plus possible quand

• Le dispositif montre un dommage visible,
• Le dispositif ne fonctionne plus.

Attention:

Le produit ne doit pas être entretenu par vous-même. Vous ne devez donc pas tester ou entretenir les pièces à l'intérieur du produit, n'ouvrez donc jamais le produit.

Français

7.2 Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l'eau tiède.

Veillez qu'aucun liquide n'arrive dans le dispositif. N'utilisez pas de produits de nettoyage chimiques.

8. Recyclage

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie doit être séparé des ordures ménagères et recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l'élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union Européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d'assurer un recyclage du produit dans le respect des règles de protection de la santé et de l'environnement.

Français

9. Données techniques

Modèle	TVAC71000	TVAC71010	TVAC71020	TVAC71030	TVAC71040
Indice de protection IP	IP 66	IP 66	IP 66	IP 66	IP 66
Dimensions	85 x 55 x 49	85 x 55 x 49	85 x 55 x 49	85 x 55 x 49	134 x 67 x 64
Poids	0,35 kg	0,35 kg	0,35 kg	0,35 kg	0,6 kg
Longueur d'onde IR/ Température des couleurs	850 nm	850 nm	940 nm	940 nm	6300 K
Tension	12 – 24 VCC/VCA	12 – 24 VCC/VCA	12 – 24 VCC/VCA	12 – 24 VCC/VCA	12 – 24 VCC/VCA
Intensité	0,5 A max.	0,5 A max.	0,5 A max.	0,5 A max.	1 A max.
Température de fonctionnement	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C
Portée à 0,1 lux	10 m	20 m	5 m	10 m	18 m
Angle de visée	60°	30°	60°	20°	60/40
Activation IR	< 3 lux	< 3 lux	< 3 lux	< 3 lux	< 3 lux
Matériau du boîtier	Aluminium	Aluminium	Aluminium	Aluminium	Aluminium

Français

Modèle	TVAC71050	TVAC71060	TVAC71100	TVAC71110
Indice de protection IP	IP 66	IP 66	IP 66	IP 66
Dimensions	85 x 70 x 69	85 x 70 x 69	85 x 89 x 69	85 x 89 x 69
Poids	0,45 kg	0,45 kg	0,60 kg	0,60 kg
Longueur d'onde IR	850 nm	850 nm	850 nm	850 nm
Tension	12 – 24 VCC/VCA	12 – 24 VCC/VCA	12 – 24 VCC/VCA	12 – 24 VCC/VCA
Intensité	0,85 A max.	0,85 A max.	0,85 A max.	0,85 A max.
Température de fonctionnement	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C
Portée à 0,1 lux	12 m	30 m	15 m	35 m
Angle de vue	60°	30°	60°	30°
Activation IR	< 3 lux	< 3 lux	< 3 lux	< 3 lux
Matériau du boîtier	Aluminium	Aluminium	Aluminium	Aluminium

FR Note de l'éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.
