TVAC71110 - Lampa ABUS - Bezpłatna instrukcja obsługi

Cechy	Szczegóły
Typ produktu	Lampa
Źródło światła	LED
Moc świetlna	Nie określono
Kolor światła	Nie określono
Zasilanie	Nie określono
Użycie wewnętrzne/zewnętrzne	Nie określono
Wymiary	Nie określono
Waga	Nie określono
Konserwacja	Zalecane regularne czyszczenie
Naprawa	Skonsultuj się z profesjonalistą w sprawie napraw
Normy bezpieczeństwa	Zgodne z normami CE
Gwarancja	Nie określono
Dodatkowe informacje	Sprawdź kompatybilność z akcesoriami

Często zadawane pytania - TVAC71110 ABUS

Jak mogę włączyć lampę ABUS TVAC71110?

Aby włączyć lampę ABUS TVAC71110, po prostu naciśnij przycisk zasilania znajdujący się na przewodzie lub obudowie.

Lampa ABUS TVAC71110 miga, co robić?

Jeśli lampa miga, najpierw sprawdź żarówkę i w razie potrzeby ją wymień. Upewnij się również, że zasilanie jest stabilne.

Jak wymienić żarówkę w lampie ABUS TVAC71110?

Aby wymienić żarówkę, odłącz lampę od zasilania, jeśli to konieczne, zdejmij klosz, odkręć zużytą żarówkę i wymień ją na nową, przestrzegając zalecanej maksymalnej mocy.

Lampa w ogóle się nie włącza, co robić?

Najpierw sprawdź, czy lampa jest prawidłowo podłączona i czy zasilanie działa. Jeśli wszystko wydaje się w porządku, żarówka może być przepalona lub lampa może mieć problem elektryczny.

Czy lampa ABUS TVAC71110 jest wodoodporna?

Lampa ABUS TVAC71110 nie jest zaprojektowana jako wodoodporna. Unikaj używania jej w wilgotnych miejscach lub na zewnątrz.

Jaka jest maksymalna moc żarówki, której mogę użyć z lampą ABUS TVAC71110?

Zalecana maksymalna moc żarówki to 60 W. Upewnij się, że nie przekraczasz tego limitu.

Jak czyścić lampę ABUS TVAC71110?

Najpierw odłącz lampę. Użyj miękkiej, suchej ściereczki, aby usunąć kurz. Unikaj agresywnych środków chemicznych, które mogą uszkodzić powierzchnię.

Gdzie mogę kupić części zamienne do lampy ABUS TVAC71110?

Części zamienne, takie jak kompatybilne żarówki, można kupić w sklepach budowlanych, sklepach z narzędziami lub online na specjalistycznych stronach.

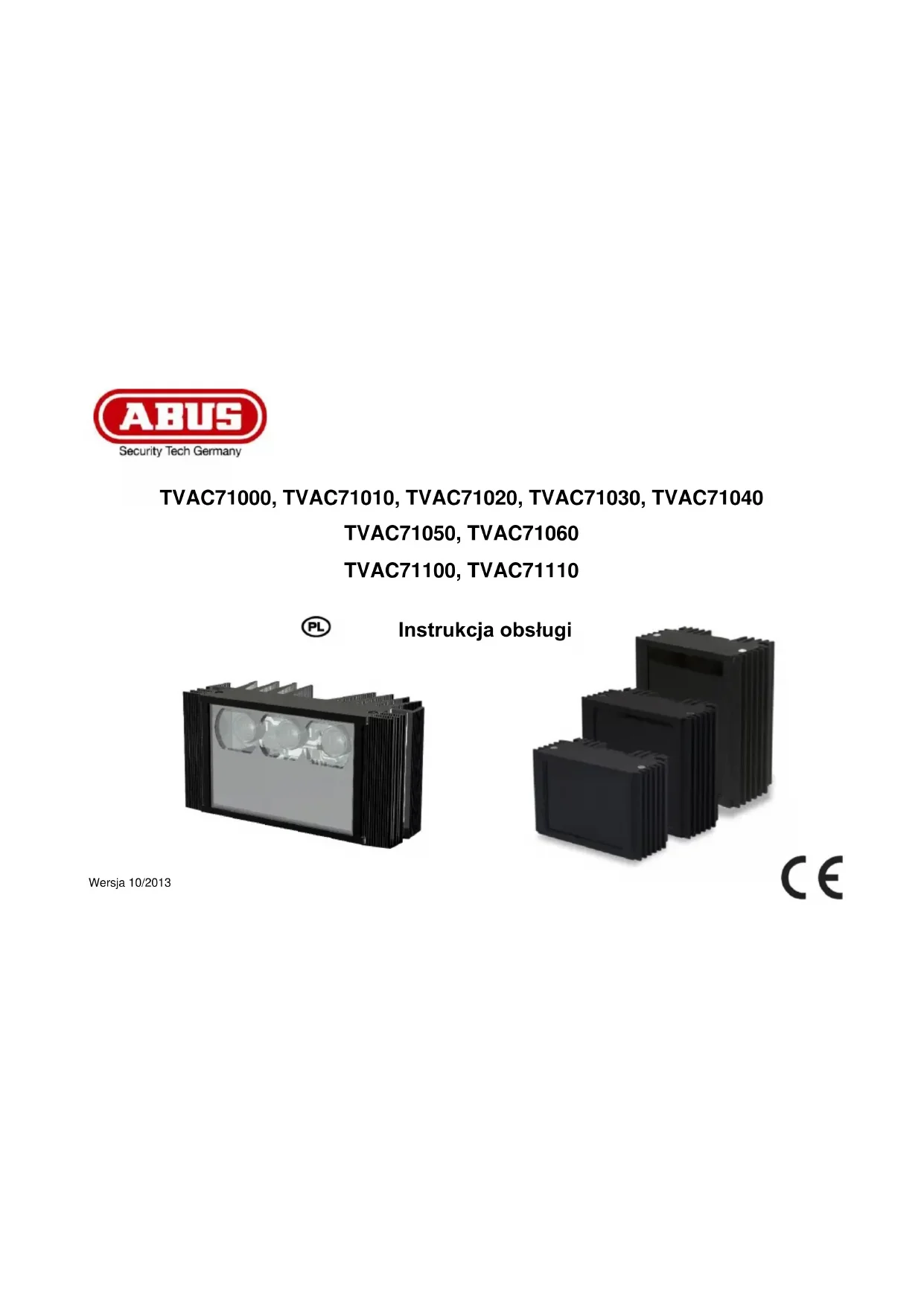

INSTRUKCJA OBSŁUGI TVAC71110 ABUS

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości!

Wykaz treści znajdziesz w spisie treści z podaniem odpowiednich liczb stron na stronie 69.

RU

PL
Instrukcja obsługi

Dziękujemy za zakup naszego produktu.

To urządzenie spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem:

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli.

Wszystkie prawa zastrzeżone.

W razie wątpliwości zwracaj się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na adres podany na odwrocie niniejszego podręcznika.

ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, osiągami i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Polski

Objaśnienie symboli

	Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla zdrowia, np. porażeniem elektrycznym.
	Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które muszą być bezwzględnie przestrzegane.
	Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

	Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!
	Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne!

Szanowna Klientko, Szanowny Kliencie. Celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego przeczytaj dokładnie poniższe punkty.

• Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
• Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.

• Skrajne zimno lub gorąco.
• Bezpośrednie nasłonecznienie
• Zapylenie, palne gazy, opary lub rozpuszczalniki
• Silne wibracje
• Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników

Polski

Ogólne zasady bezpieczeństwa

• Nie wolno patrzeć bezpośrednio w reflektor IR z niewielkiej odległości (1 m). Proszę unikać bezpośredniego patrzenia w reflektor przy użyciu urządzeń optycznych (lupa).
• Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
• Nie wprowadzaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
  • Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
• Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
• Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
• Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie elektryczne).

Zasady bezpieczeństwa

1. Zasilanie elektryczne: 12 - 24 VAC/VDC

Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwrócić się do właściwego zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od zasilania sieciowego.

1. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne.

1. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.

Przed czyszczeniem odłącz urządzenie od sieci.

Polski

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

2. Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

3. Nie wyginaj i nie skręcaj kabla sieciowego.
4. Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.

5. Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

6. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

7. Nigdy nie otwieraj obudowy ani zasilacza.

8. Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.
   • Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.

9. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

Instalując urządzenie w istniejącej instalacji monitoringu wideo upewnij się, czy wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia.

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich wykonanie specjaliście.Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika a także dla innych osób.Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

Rozpakowanie

Rozpakowując urządzenie, należy postępować bardzo delikatnie.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie. W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.

Polski

Spis treści

1. Użycie zgodne z przeznaczeniem ....70
2. Zakres dostawy....70
3. Cechy i funkcje....70
4. Opis promiennika....70
5. Montaż/instalacja ....71
6. Wskazówki dotyczące zastosowania reflektorów IR 72
7. Konserwacja i czyszczenie 72

7.1 Konserwacja 72

7.2 Czyszczenie 73

1. Utylizacja....73
2. Dane techniczne....74

Polski

1. Użycie zgodne z przeznaczeniem

Te reflektory IR / światła białego są odpowiednie dla tworzenia profesjonalnych instalacji wideomonitoringu. Dzięki klasie ochrony IP66 można je stosować na zewnątrz oraz wewnątrz budynków. Dzięki wejściu napięcia przemiennego 12 – 24 VAC/VDC możliwe jest bezproblemowe zasilanie. Czujnik światła zapewnia automatyczne włączanie i wyłączanie promiennika. Promiennik służy do monitorowania wideo w połączeniu z kamerą.

Szczegółowy opis działania znajduje się w rozdziale „3. Cechy i funkcje”.

2. Zakres dostawy

• Promiennik
• Instrukcja obsługi

3. Cechy i funkcje

• Obudowa aluminiowa
• Gwint 1 / 4"
• Wejście napięcia przemiennego
• Stopień ochrony IP 66

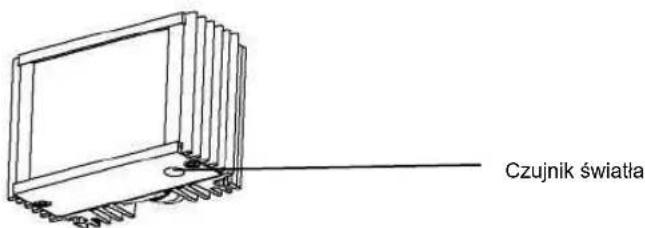

4. Opis promiennika

Czujnik światła

Polski

Czujnik światła znajduje się pod spodem promiennika, co zapewnia automatyczne włączanie i wyłączanie promiennika.

Promiennik włącza się przy natężeniu światła poniżej 3 luksów.

Pod spodem promiennika znajduje się gwint 1/4" służący do instalacji promiennika za pomocą uchwytu.

5. Montaż/instalacja

UWAGA!

W trakcie montażu promiennik musi być odłączony od napięcia sieciowego.

Nie ma potrzeby uwzględniania biegunowości.

Do montażu na ścianie i suficie proszę użyć uchwytu naściennego/sufitowego stanowiącego opcjonalne wyposażenie dodatkowe. Proszę postępować zgodnie z poniższą procedurą:

1. Najpierw, za pomocą dołączonych śrub, proszę zamontować uchwyt naścienny i sufitowy w żądanym miejscu.
2. Proszę podłączyć promiennik z ustabilizowanym źródłem zasilania 12 – 24 VDC/VAC o wystarczającej mocy (w zależności od modelu, do 12 watów).
3. Proszę zamontować promiennik IR/światła białego w uchwycie naściennym/sufitowym.
4. Proszę wyregulować reflektor i ustalić pozycję.

Proszę pamiętać:

Podczas instalacji proszę zwrócić uwagę, aby układany kabel nie był napięty.

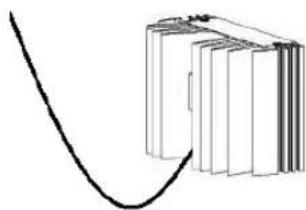

Przykład instalacji kabla:

6. Wskazówki dotyczące zastosowania reflektorów IR

• Reflektory IR mogą służyć jako urządzenia oświetleniowe tylko w połączeniu z kamera CZ/B IR lub typu noc/dzień.
- Przy korzystaniu z reflektorów IR może dojść do przesunięcia punktu ostrości kamery (Focusshift). W takim przypadku pomocne są obiektywy z korekcją IR.
- Zakres reflektora IR jest zależny od czułości IR używanego modelu kamery. Podane zakresy reflektora bazują na światłoczuości kamery o wartości 0,1 luksa.
- Możliwa jest niestandardowa percepcja kolorów przedmiotów w świetle IR. Np. zielona łąka przy świetle dziennym może być w ciemnych barwach. W podczerwieni zielone światło przybiera prawie białe zabarwienie.
- Tak jak w przypadku wszystkich urządzeń oświetleniowych, również przy świetle podczerwonym panuje zasada, że oświetlenie powinno się znajdować możliwie blisko monitorowanego obszaru. Należy przy tym dostosować kierunek oświetlenia do kierunku patrzenia kamery i unikać jej oślepiania.
- Reflektor IR należy regularnie czyścić (przynajmniej co trzy miesiące), ponieważ zanieczyszczona szybka zmniejsza zdolność oświetleniową i efekt chłodzenia radiatora. Do czyszczenia nie wolno używać ostrych środków ani alkoholu.

7. Konserwacja i czyszczenie

7.1 Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem.

Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,
• urządzenie nie działa.

Pamiętaj:

Produkt nie wymaga od użytkownika żadnej konserwacji. We wnętrzu nie ma żadnych części przewidzianych do kontrolowania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.

Polski

7.2 Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.

Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).

8. Utylizacja

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku ochroną środowiska urządzenie należy zutylizować po okresie jego żywotności zgodnie z obowiązującymi przepisami prawnymi, w separacji od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiorcze w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dalsze informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.

Polski

9. Dane techniczne

Model	TVAC71000	TVAC71010	TVAC71020	TVAC71030	TVAC71040
Klasa ochrony IP	IP 66	IP 66	IP 66	IP 66	IP 66
Wymiary	85 x 55 x 49	85 x 55 x 49	85 x 55 x 49	85 x 55 x 49	134 x 67 x 64
Masa	0,35 kg	0,35 kg	0,35 kg	0,35 kg	0,6 kg
Długość fali IR/ Temperatura barw	850 nm	850 nm	940 nm	940 nm	6300 K
Napłęcie	12 – 24 VDC/VAC	12 – 24 VDC/VAC	12 – 24 VDC/VAC	12 – 24 VDC/VAC	12 – 24 VDC/VAC
Natężenie prądu	0,5 A maks.	0,5 A maks.	0,5 A maks.	0,5 A maks.	1 A maks.
Temperatura pracy	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C
Zasięg przy 0,1 luksa	10 m	20 m	5 m	10 m	18 m
Kąt widzenia	60°	30°	60°	20°	60/40
Aktywacja IR	< 3 luksów	< 3 luksów	< 3 luksów	< 3 luksów	< 3 luksów
Material obudowy	Aluminium	Aluminium	Aluminium	Aluminium	Aluminium

Polski

Model	TVAC71050	TVAC71060	TVAC71100	TVAC71110
Klasa ochrony IP	IP 66	IP 66	IP 66	IP 66
Wymiary	85 x 70 x 69	85 x 70 x 69	85 x 89 x 69	85 x 89 x 69
Masa	0,45 kg	0,45 kg	0,60 kg	0,60 kg
Długość fall IR	850 nm	850 nm	850 nm	850 nm
Napięcie	12 – 24 VDC/VAC	12 – 24 VDC/VAC	12 – 24 VDC/VAC	12 – 24 VDC/VAC
Natężenie prądu	0,85 A max.	0,85 A max.	0,85 A max.	0,85 A max.
Temperatura pracy	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C	-30 ... +40 °C
Zasięg przy 0,1 luksa	12 m	30 m	15 m	35 m
Kąt widzenia	60°	30°	60°	30°
Aktywacja IR	< 3 luksów	< 3 luksów	< 3 luksów	< 3 luksów
Material obudowy	Aluminium	Aluminium	Aluminium	Aluminium

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.

Przedruk, także we fragmentach, zabroniony. Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.

Zmiany techniczne i zmiany wyposażenia zastrzeżone.
