Vi takker Dem for købet af denne ECOLINE IR-projektør.

Med dette apparat har De erhvervet et produkt, der er konstrueret helt på forkant med udviklingen. Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer. Produktet er i overensstemmelse med gældende bestemmelser, hvilket er dokumenteret i erklæringer og materiale, der opbevares hos fabrikanten. Som bruger er De forpligtet til at følge denne monteringsvejledning for bevare denne tilstand og sikre en farefri brug!

ECOLINE IR-projektøren er udrustet med 24 infrarød-LEDer. Den garanterer en lang levetid og en stor pålidelighed. Til projektøren er der anvendt højkvalitative, elektroniske komponenter, hvis funktionsegenskaber ikke forringes på grund af elektomagnetiske påvirkninger udefra. Dermed byder denne IR-projektør på alle tekniske forudsætninger for opbygningen af et professionelt videoovervågningsanlæg.

2. Leveringsomfang

IR-projektør

Monteringsvejledning

Holder

Fastgørelsesskruer

3. Tekniske specifikationer

ECOLINE-seriens IR-projektør har følgende specifikationer:

a) Rækkevidde indtil 10m
(alt efter omgivelsernes refleksionsevne endog helt op til 18 m)
b) 70^ spredning
c) Kapslingsklasse IP67 (inden- og udendørs brug)
d) LEDernes levetid op til 6.000 timer
e) Lavt strømforbrug
f) Automatisk tænd og sluk ved hjælp af en skumringssensor

4. Sikkerhedsforskrifter

IR-projektørhuset må kun åbnes, når De opfordres til dette af en forhandler eller vor tekniske support, for at undgå bortfald af garanti og beskadigelse af apparatet.

IR-projektøren må kun anvendes inden for de fastlagte temperatur-, luftfugtigheds- og kapacitetsområder.

Anvendelse af IR-projektøren uden for de fastlagte områder kan føre til et hurtigere slid og til et alt for tidligt svigt. En massiv overskridelse af de fastlagte anvendelsesområder kan ligeledes føre til et omgående LED-svigt. Alle angivelser herom findes i de tekniske data.

IR-projektøren håndteres forsigtigt.

Vær ved installering af projektøren opmærksom på, at denne ikke udsættes for for store fysiske belastninger (slag, rystelser etc.). Kameraet skal helst monteres et vibrationsfrit sted. En forkert håndtering og transport kan føre til en beskadigelse af IR-projektøren.

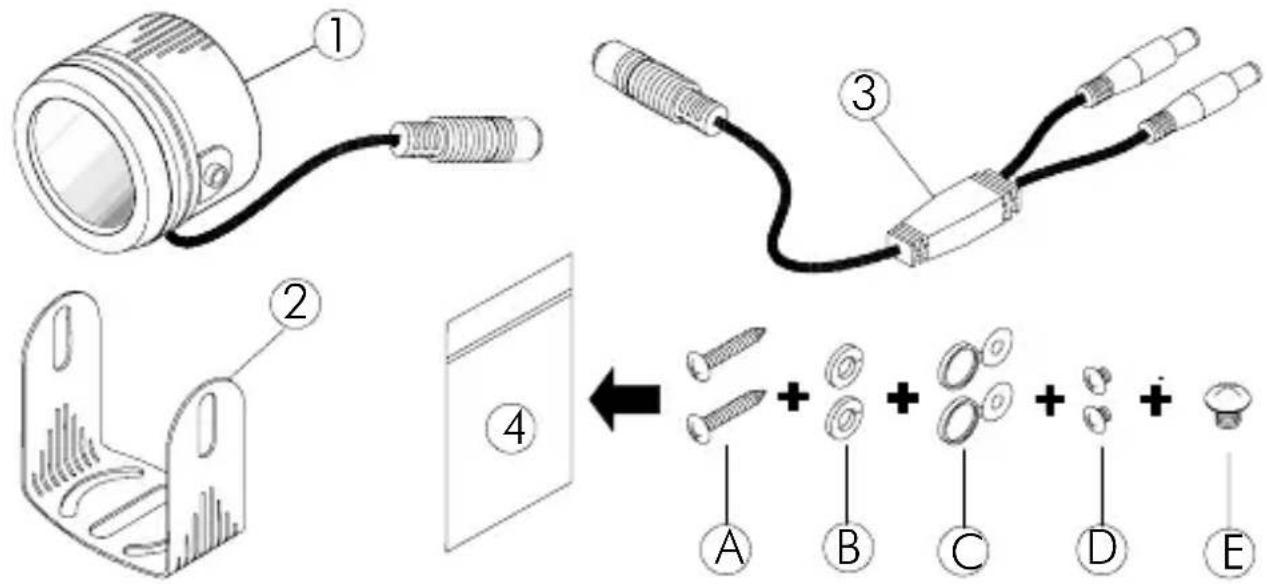

6. Beskrivelse af IR-projektøren

(A) Vægfastgørelsesskruer
(B) Spændeskiver
(C) Dækkappe til holdeskruer
(D) Holdeskruer
(E) Skrue til fastgørelse af holderen til kameraet

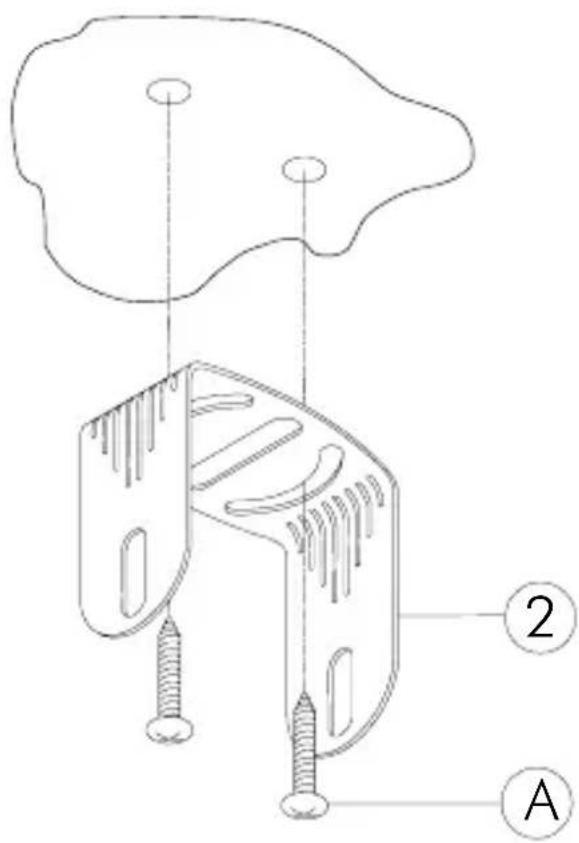

7.1 Vægmontage

1. Vælg et egnet sted, hvor De ønsker at montere IR-projektøren.
2. Fastgør holderen på den ønskede position.

1. Fastgør IR-projektøren til holderen ved hjælp af de vedlagte skruer.
2. Sørg for, at projektøren justeres i kameraets blikretning.
3. IR-projektøren installeres altid så nær ved overvågningesobjektet som muligt.
4. Vær opmærksom på, at IR-projektørens rækkevidde i stor grad er afhængig af omgivelsernes refleksionsevne og det anvendte kameras IR-følsomhed.

7.2 Kameramontage

1. Takket være holderen er det også muligt at montere IR-projektøren på kameraet. Til dette skal kameraet have et tilsvarende gevind på kameraets top.
2. Fastgør holderen ved hjælp af den vedlagte skrue.
3. Sørg for, at projektøren justeres i kameraets blikvinkel.
4. Vær opmærksom på, at IR-projektørens rækkevidde i stor grad er afhængig af omgivelsernes refleksionsevne og det anvendte kameras IR-følsomhed.

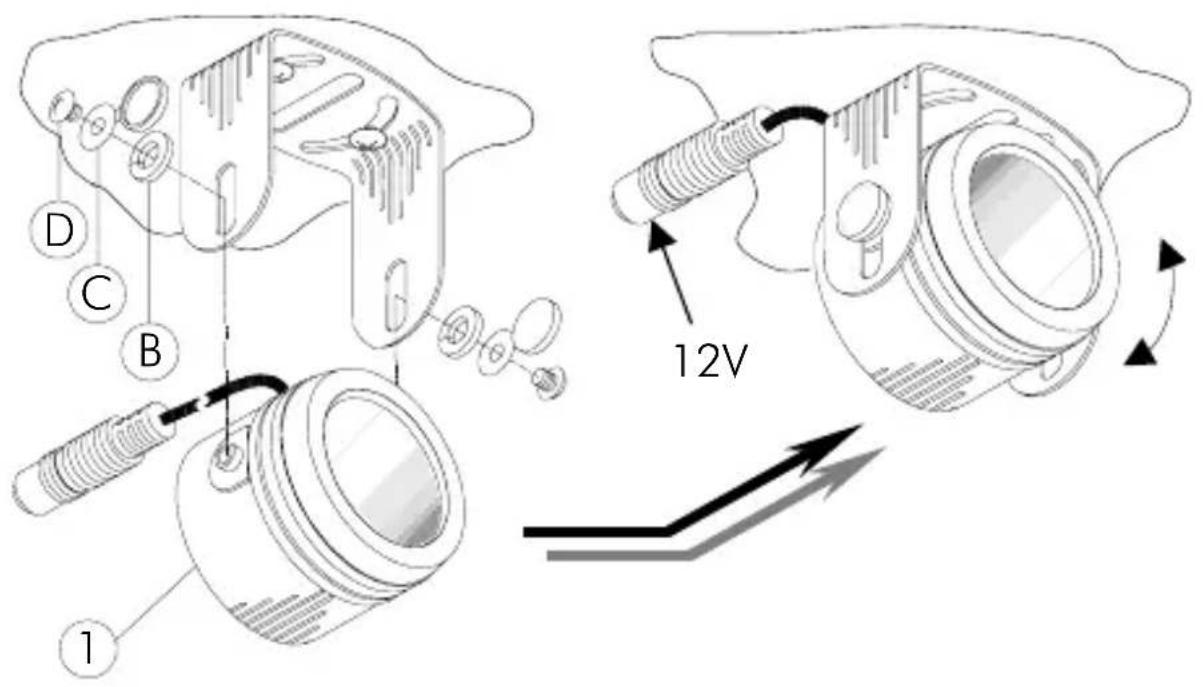

1. Tilslut en 12VDC strømforsyning til IR-projektørens strømtilslutning. Vær opmærksom på en korrekt polaritet.

1. IR-projektøren aktiveres via en skumringssensor (under 10 Lux).
2. Kontroller projektørens justering og blikvinkel
3. I givet fald ændres IR-projektørens hældning, og indstillingen fikseres.

9. Udskiftning af IR-LEDerne

De anvendte IR-LEDers levetid er på gennemsnitlig 6.000 timer. Dette svarer til ca. 2 år. Konstateres der efter denne tid en klar forringelse af rækkevidden, bør IR-LEDERne udskiftes. En tilsvarende erstatningsplatine (Artikel-Nr. TV6701) kan leveres.

1. Tekniske data

Modelnummer	TV6700
Strømforsyning	12VDC
Optagen effekt 2,5W
Belysning 24 IR-LEDer
Levetid ca. 6.000 timer / 2 år
Bølgelængde	850nm
Spredning	70°
Rækkevidde 10m – 18m
Tæthedsgrad	IP
Driftstemperatur -10°C - +50°C
Mål / vægt ∅53 x 37mm / 200g

67
