TV6700 - Lampada ABUS - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lampada di sicurezza esterna con rilevatore di movimento
Marca	ABUS
Modello	TV6700
Dimensioni (L x A x P)	200 x 150 x 100 mm
Peso	0,5 kg
Alimentazione	230 V AC, 50 Hz
Tipo di lampadina	LED integrato, 10 W
Flusso luminoso	800 lumen
Temperatura di colore	4000 K (bianco neutro)
Angolo di rilevamento	120°
Portata del rilevatore	12 metri
Regolazione del ritardo temporale	da 5 secondi a 5 minuti
Grado di protezione	IP44
Classe di protezione	II
Temperatura di funzionamento	da -20°C a +40°C
Funzioni principali	Rilevatore di movimento crepuscolare, accensione automatica
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi.
Sicurezza	Scollegare l'alimentazione prima di qualsiasi intervento. Installazione consigliata da un professionista.
Informazioni generali	Lampada di sicurezza ABUS TV6700, ideale per l'illuminazione esterna automatica.

Domande frequenti - TV6700 ABUS

Come installare la lampada ABUS TV6700?

L'installazione deve essere eseguita da un elettricista qualificato. Fissare il supporto a parete, collegare i fili (fase, neutro, terra) secondo lo schema del manuale e fissare il corpo della lampada.

Come regolare la sensibilità del rilevatore di movimento?

Utilizzare il potenziometro di regolazione situato sotto il rilevatore. Ruotare in senso orario per aumentare la portata (fino a 12 m) o antiorario per ridurla.

Come regolare il ritardo di spegnimento?

La regolazione del ritardo si effettua tramite un potenziometro. Ruotarlo per scegliere una durata tra 5 secondi e 5 minuti.

Cosa fare se la lampada non si accende di notte?

Verificare l'alimentazione elettrica, la regolazione della soglia crepuscolare (potenziometro giorno/notte) e l'orientamento del rilevatore. Assicurarsi che la lampada non sia ostruita.

Posso sostituire la lampadina LED?

No, il LED è integrato e non sostituibile. In caso di guasto, l'intera lampada deve essere sostituita.

Qual è il grado di protezione della lampada?

Il grado di protezione è IP44, che la protegge contro gli spruzzi d'acqua da tutte le direzioni. È adatta per installazione esterna.

La lampada può essere utilizzata all'interno?

Sì, ma è progettata principalmente per l'esterno. All'interno, assicurarsi che il rilevatore non sia disturbato da fonti di calore o luce.

Come pulire la lampada?

Utilizzare un panno morbido e asciutto. Evitare prodotti chimici o abrasivi che potrebbero danneggiare il rivestimento.

Cosa fare in caso di malfunzionamento?

Verificare prima l'alimentazione e le regolazioni. Se il problema persiste, contattare il servizio post-vendita ABUS. Non aprire l'involucro.

Dove trovare il manuale completo?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com.

MANUALE UTENTE TV6700 ABUS

Istruzioni per l'installazione

• IR-Scheinwerfer ....1
  Installationsanleitung
• IR Illuminator......11
  Installation Guide
• Projecteur infrarouge ......21
  Instructions d'installation
• IR-schijnwerper......41
  Installatieaanwijzingen
  • IR-projektør ....51
  Installationsvejledning

La ringraziamo per aver acquistato questo illuminatore ad IR ECOLINE. In questo modo Lei ha acquistato un prodotto realizzato secondo l'attuale stato della tecnica. Questo prodotto risponde ai requisiti richiesti dalle vigenti direttive europee e nazionali. La conformità è stata comprovata attraverso le relative dichiarazioni e documentazione depositate presso la ditta produttrice. Al fine di preservare tale stato e garantire un corretto funzionamento, Lei, in qualità di utente, è tenuto ad osservare queste istruzioni per il montaggio!

Il presente illuminatore IR è dotato di 24 LED ad infrarossi. Esso garantisce una lunga durata ed un'elevata affidabilità. L'illuminatore utilizza componenti elettronici di prima qualità che lo mantengono al riparo da interferenze elettromagnetiche esterne, consentendo in tal modo di offrire tutti i requisiti tecnici richiesti per la realizzazione di un impianto di videosorveglianza professionale.

2. Componenti forniti

Illuminatore IR

Istruzioni per il montaggio

Sostegno

Viti di fissaggio

3. Caratteristiche

L'illuminatore ad IR della serie ECOLINE presenta le seguenti specifiche:

a) Portata fino a 10m
(a seconda del fattore di riflessione dell'ambiente circostante persino fino a 18m)
b) Angolo di apertura dell'illuminazione 70°
c) Grado di protezione IP67 (applicabile all'interno ed all'esterno)
d) Durata dei LED fino a 6.000 ore
e) Assorbimento esiguo
f) Accensione e spegnimento automatico per mezzo di interruttori crepuscolari

4. Norme di sicurezza

Aprire il contenitore dell'illuminatore IR solo qualora venisse richiesto da un collaboratore del negozio specializzato o dal nostro servizio di assistenza tecnica, al fine di evitare la decadenza della garanzia o il danneggiamento dell'apparecchio.

Azionare l'illuminatore IR esclusivamente in presenza dell'intervallo di temperatura, di umidità e di potenza indicati.

La messa in funzione dell'illuminatore IR al di fuori delle condizioni prescritte potrebbe causare una rapida usura e guasti precoci. Un notevole scostamento dagli intervalli di esercizio indicati potrebbe causare anche un guasto immediato dei LED. Tutte le indicazioni corrispondenti si trovano all'interno dei dati tecnici.

Maneggiare con cura l'illuminatore IR.

Prestare particolare attenzione in fase di installazione dell'illuminatore IR per evitare che risulti esposto ad eccessivi carichi fisici (urti, scosse, ecc.). Il montaggio deve avvenire in un luogo stabile. Manipolazione e trasporto errati potrebbero danneggiare l'illuminatore IR.

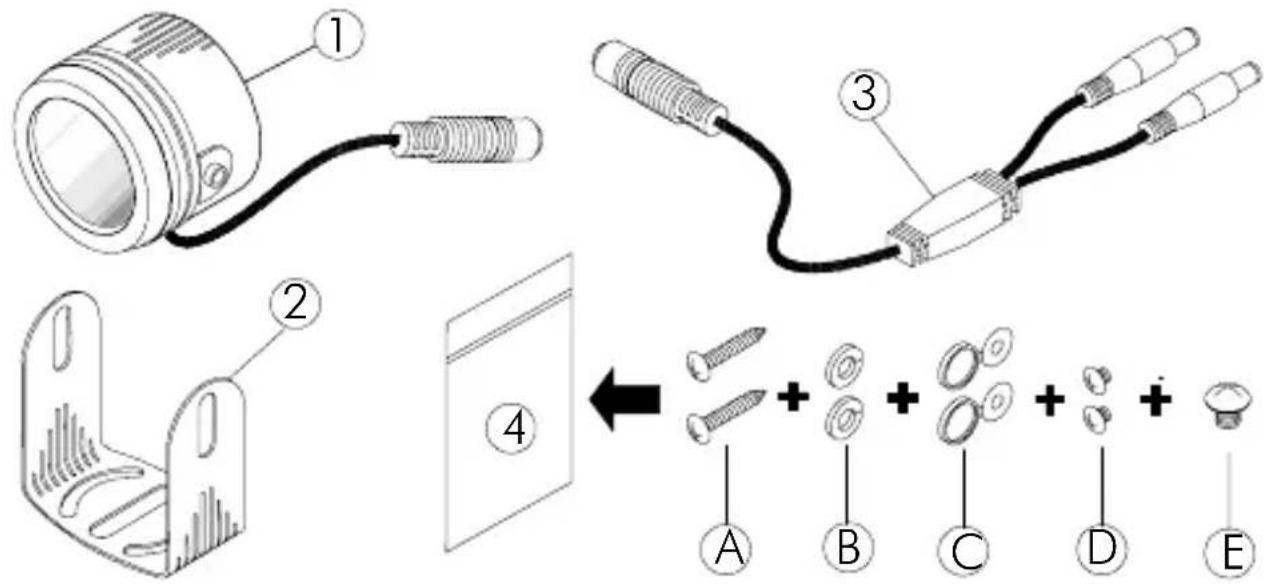

6. Descrizione dell'illuminatore IR

(1) Illuminatore IR
(2) Sostegno
(3) Spina volante a crimpare / deviatore
(4) Sacchetto accessori

(A) Viti per fissaggio a parete
(B) Rondelle
(C) Cappuccio per viti della staffa
(D) Viti per staffa
(E) Vite per il fissaggio della staffa ad una telecamera

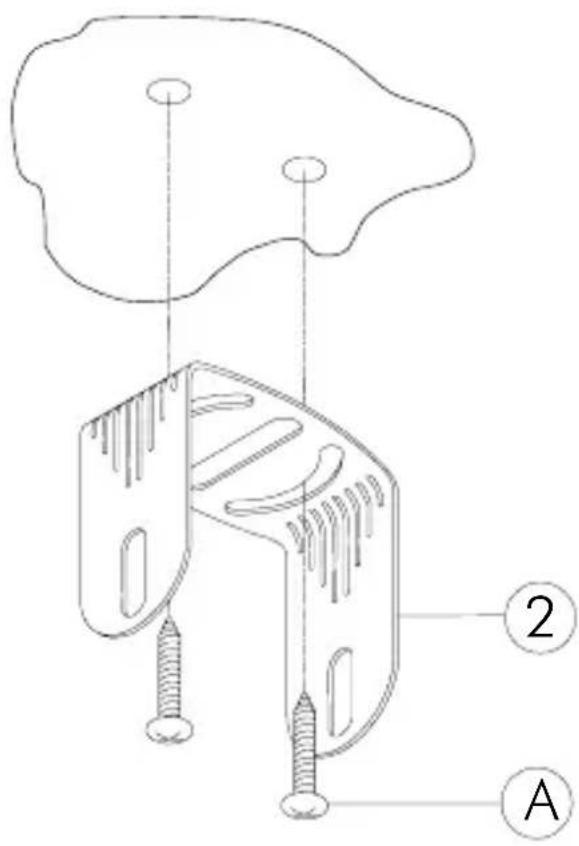

7.1 Montaggio a parete

1. Scegliere un punto adatto per il montaggio dell'illuminatore IR.
2. Fissare la staffa nella posizione desiderata.

1. Fissare l'illuminatore IR alla staffa con le viti fornite in dotazione.
2. Aver cura di orientare l'illuminatore nella linea di osservazione della telecamera.
3. Installare sempre gli illuminatori IR il più vicino possibile all'oggetto che si desidera sorvegliare.
4. Tenere presente che la portata dell'illuminatore IR dipende in larga misura dal fattore di riflessione dell'ambiente circostante e dalla sensibilità agli IR della telecamera utilizzata.

7.2 Montaggio della telecamera

1. Grazie al supporto è possibile anche montare l'illuminatore IR sulla telecamera. A tal fine la telecamera deve essere dotata di una filettatura corrispondente posta sulla parte superiore della stessa.

2. Fissare la staffa con la vite fornita in dotazione.

3. Aver cura di orientare l'illuminatore nella linea di osservazione della telecamera.

4. Tenere presente che la portata dell'illuminatore IR dipende in larga misura dal fattore di riflessione dell'ambiente circostante e dalla sensibilità agli IR della telecamera.

8. Allaccio e allineamento

1. Collegare all'allacciamento elettrico dell'illuminatore IR un'alimentazione di tensione pari a 12 VDC. Osservare la polarità corretta.

1. L'illuminatore IR viene attivato tramite un interruttore crepuscolare (al di sotto di 10 Lux).
2. Controllare l'orientamento e l'angolo di osservazione dell'illuminatore.
3. Modificare eventualmente l'inclinazione dell'illuminatore IR e fissare l'impostazione.

9. Sostituzione dei LED a IR

La durata media dei LED ad IR utilizzati è di 6.000 ore. Ciò equivale a circa 2 anni. Se dopo tale periodo si dovesse constatare un sensibile peggioramento della portata, sostituire i LED ad IR. È disponibile una corrispondente scheda sostitutiva (articolo n° TV6701).

1. Dati tecnici

Numero di modello	TV6700
Alimentazione di tensione	12VDC
Potenza assorbita	2,5W
Illuminazione	24 LED ad IR
Durata	circa 6.000 ore/ 2 anni
Lunghezza d'onda	850nm
angolo di apertura dell'illuminazione	70°
Portata 10m -18m
Tipo di protezione	IP 67
Temperatura di funzionamento	-10°C - +50°C
Dimensioni/peso	∅53 x 37mm/200g
