BEDIENUNGSANLEITUNG TV6700 ABUS

Installationsanleitung

• IR Illuminator......11
Installation Guide
• Projecteur infrarouge ......21
Instructions d'installation
- Illuminatore IR......31
Istruzioni per l'installazione
- IR-schijnwerper......41
Installatieaanwijzingen
• IR-projektør ....51
Installationsvejledning

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses ECOLINE IR-Scheinwerfers.

Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!

Dieser ECOLINE IR-Scheinwerfer ist mit 24 Infrarot-LEDs ausgestattet. Er garantiert eine lange Lebenszeit und hohe Zuverlässigkeit. Der Scheinwerfer verwendet erstklassige elektronische Bauteile, die sich auch durch äußere elektromagnetische Einflüsse nicht in Ihrer Funktionseigenschaft beeinflussen lassen. Somit bietet dieser IR-Scheinwerfer alle technischen Voraussetzungen für den Aufbau einer professionellen Videoüberwachungsanlage.

2. Lieferumfang

IR-Scheinwerfer

Montageanleitung

Halterung

Befestigungsschrauben

3. Merkmale

Der IR-Scheinwerfer der ECOLINE-Serie hat folgende Spezifikationen:

a) Reichweite bis zu 10m
(je nach Reflexionsgrad der Umgebung sogar bis zu 18m)
b) 70° Abstrahlwinkel
c) Schutzgrad IP67 (Innen und Außen einsetzbar)
d) Lebensdauer der LEDs bis zu 6000 Stunden
e) geringe Leistungsaufnahme
f) automatische An- und Abschaltung mittels Dämmerungsschalter

4. Sicherheitshinweise

Öffnen Sie das Gehäuse des IR-Scheinwerfers nur, wenn Sie dazu von einem Fachhandelspartner oder unserem technischen Support aufgefordert werden, um den Verlust der Gerätegarantie und Beschädigungen am Gerät zu vermeiden.

Den IR-Scheinwerfer nur innerhalb des vorgeschriebenen Temperatur-, Luftfeuchtigkeits- und Leistungsbereichs betreiben.

Ein Betrieb des IR-Scheinwerfers außerhalb des vorgeschriebenen Bereichs kann zu einer schnelleren Alterung und zu einem vorzeitigen Versagen führen. Eine massive Überschreitung des angegebenen Betriebsbereichs kann auch zu einem Sofortausfall der LEDs führen. Alle Angaben hierzu finden Sie in den technischen Daten.

Den IR-Scheinwerfer vorsichtig behandeln.

Achten Sie besonders bei der Installation des Scheinwerfers darauf, diesen nicht zu großen physischen Belastungen (Schläge, Erschütterungen, etc.) auszusetzen. Die Montage sollte an einem möglichst erschütterungsfreien Ort erfolgen. Falsche Handhabung und Transport kann zu Beschädigungen des IR-Scheinwerfers führen.

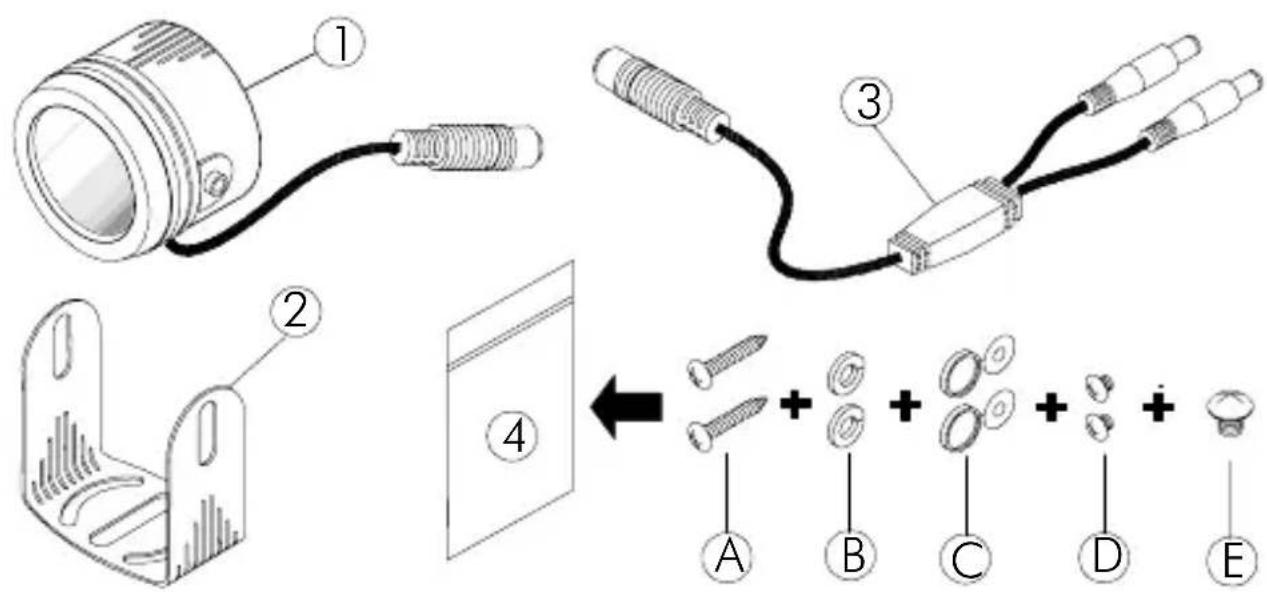

6. Beschreibung des IR-Scheinwerfers

(1) IR-Scheinwerfer
(2) Halterung
(3) Kabelkupplung / Weiche
(4) Zubehörbeutel

(A) Wand-Befestigungsschrauben
(B) Unterlegscheiben
(C) Abdeckkappe für Halterschrauben
(D) Halterschrauben
(E) Schraube zur Befestigung des Halters an eine Kamera

7.1 Wandmontage

1. Wählen Sie eine geeignete Stelle, an der Sie den IR-Scheinwerfer montieren möchten.
2. Befestigen Sie den Halter an der gewünschten Position.

1. Befestigen Sie den IR-Scheinwerfer an der Halterung mittels der beiliegenden Schrauben.

2. Achten Sie darauf, den Scheinwerfer in Blickrichtung der Kamera auszurichten.

3. Installieren Sie den IR-Scheinwerfer immer so nah wie möglich am Objekt, welches Sie überwachen möchten.

4. Beachten Sie, dass die Reichweite des IR-Scheinwerfers erheblich von dem Reflexionsgrad der Umgebung und der IR-Empfindlichkeit der verwendeten Kamera abhängig ist.

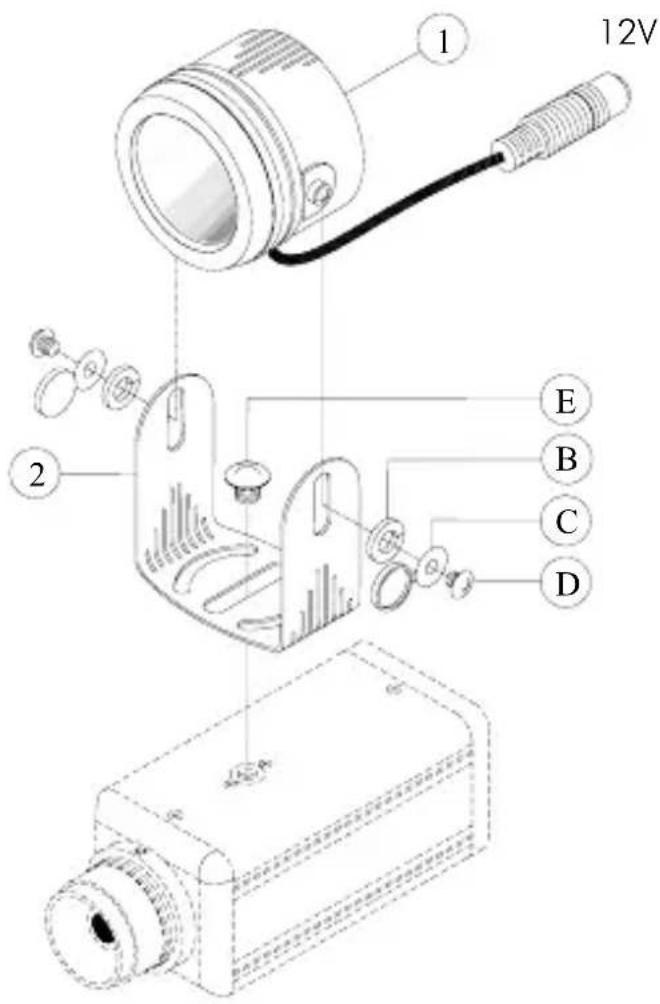

7.2 Kamera-Montage

1. Dank der Halterung ist es auch möglich, den IR-Scheinwerfer auf der Kamera zu montieren. Hierzu muss die Kamera ein entsprechendes Gewinde auf der Oberseite der Kamera aufweisen.
2. Befestigen Sie den Halter mittels der beiliegenden Schraube.
3. Achten Sie darauf, den Scheinwerfer in Blickrichtung der Kamera auszurichten.
4. Beachten Sie, dass die Reichweite des IR-Scheinwerfers erheblich von der Umgebungsreflexion und der IR-Empfindlichkeit der Kamera abhängig ist.

8. Anschluss und Ausrichtung

1. Schließen Sie eine 12VDC Spannungsversorgung an den Stromanschluss des IR-Scheinwerfers an. Beachten Sie die korrekte Polarität.

1. Der IR-Scheinwerfer wird über einen Dämmerungsschalter (unterhalb 10 Lux) aktiviert.
2. Überprüfen Sie die Ausrichtung und den Blickwinkel des Scheinwerfers.
3. Andern Sie gegebenenfalls die Neigung des IR-Scheinwerfers und fixieren Sie die Einstellung.

9. Austausch der IR-LED's

Die Leuchtdauer der verwendeten IR-LEDs beträgt durchschnittlich 6000 Stunden. Dies entspricht ca. 2 Jahren. Sollten Sie nach dieser Zeit eine spürbare Verschlechterung der Reichweite feststellen, sollten Sie die IR-LEDs austauschen. Eine entsprechende Ersatzplatine (Artikel-Nr. TV6701) ist erhältlich.

1. Technische Daten

Modelnummer	TV6700
Stromversorgung	12VDC
Leistungsaufnahme	2,5W
Beleuchtung 24	IR-LEDs
Lebensdauer ca.	6000 Stunden / 2 Jahre
Wellenlänge	850nm
Abstrahlwinkel	70°
Reichweite 10m	-18m
Schutzart	IP
Betriebstemperatur	-10°C - +50°C
Maße / Gewicht	∅53 x 37mm / 200g
