Type de produit	Cadre photo numerique
Marque	Braun
Modele	DigiFrame 1360
Taille d'ecran	10,1 pouces (environ 25,7 cm)
Resolution	1024 x 600 pixels
Formats d'image supportes	JPEG, BMP, PNG
Stockage integre	Memoire interne (capacite non specifiee)
Supports de stockage externes	Carte SD/SDHC, cle USB
Fonctions multimedia	Diaporama, horloge, calendrier, lecteur audio (MP3)
Haut-parleurs integres	Oui, 2 x 1 W
Alimentation	Adaptateur secteur 5V / 1A (inclus)
Consommation electrique	Environ 5 W en fonctionnement
Dimensions (L x H x P)	Environ 27 x 18 x 2 cm
Poids	Environ 500 g
Matiere du cadre	Plastique noir
Montage	Sur pied amovible ou fixation murale (non inclus)
Pieces detachees et reparabilite	Non disponibles a l'unite. Contacter le service client pour tout defaut.
Entretien et nettoyage	Essuyer avec un chiffon doux et sec. Ne pas utiliser de produits liquides ou abrasifs.
Securite	Ne pas exposer a l'humidite, aux chocs ou a des temperatures extremes. Ne pas ouvrir le boitier.
Garantie	2 ans (selon legislation en vigueur)

FOIRE AUX QUESTIONS - DigiFrame 1360 BRAUN

Quels formats de fichiers photo sont compatibles avec le Braun DigiFrame 1360 ?

Le cadre supporte les formats JPEG, BMP et PNG. Les fichiers doivent etre stockes sur une carte SD ou une cle USB.

Puis-je lire de la musique sur ce cadre photo ?

Oui, le DigiFrame 1360 possede des haut-parleurs integres et peut lire des fichiers audio au format MP3.

Comment configurer le diaporama automatique ?

Appuyez sur la touche Menu de la telecommande, selectionnez Diaporama, puis reglez l'intervalle d'affichage (5, 10, 30 secondes, etc.).

Que faire si l'ecran affiche 'Aucun fichier' ?

Verifiez que votre carte SD ou cle USB est correctement inseree et contient des photos au format compatible (JPEG). Assurez-vous que les fichiers ne sont pas dans un dossier trop profond.

Comment reinitialiser le cadre aux parametres d'usine ?

Allez dans le menu Configuration (icone engrenage), selectionnez Reinitialiser ou Parametres par defaut. Confirmez avec Oui.

Puis-je afficher l'heure et la date en meme temps que les photos ?

Oui, activez l'option Horloge dans le menu Affichage. Vous pouvez choisir la position et le format.

Le cadre photo peut-il etre fixe au mur ?

Oui, il dispose de fixations murales standard (non incluses). Utilisez des vis adaptees au mur et au cadre. Consultez la notice pour les dimensions exactes.

Que faire si la telecommande ne fonctionne pas ?

Verifiez d'abord les piles (type CR2025). Si le probleme persiste, pointez la telecommande directement vers le recepteur et assurez-vous qu'aucun obstacle n'interfere.

Puis-je copier des photos directement depuis mon ordinateur ?

Oui, branchez une carte SD ou une cle USB sur votre ordinateur, copiez les photos, puis inserez le support dans le cadre. Le cadre n'a pas de connexion directe a un PC.

Le cadre chauffe en fonctionnement : est-ce normal ?

Une legere elevation de temperature est normale. Si la surface devient tres chaude au toucher, eteignez le cadre et laissez-le refroidir. Verifiez que les fentes de ventilation ne sont pas obstruees.

MODE D'EMPLOI DigiFrame 1360 BRAUN

Ce symbole apposé au produit ou dans le mode d'emploi indique que l'apparell électrique ne doit pas être éliminé avec les ordures ménagères, mais retourné aux endroits de collecte spéciaux qui existant dans tous les pays européens. Pour plus d'informations, veuillez vous renseigner auprès de votre commune ou du commerçant qui vous a vendu le produit.

Merci d'avoir acheté ce cadre photo numérique. Il est conçu pour regarder rapidement et facilement les photos prises avec votre appareil photographique, votre téléphone portable ou encore présentes sur une carte mémoire. Veuillez lire attentivement ce manuel de l'utilisateur pour maîtriser ce cadre photo numérique.

Table des matières

1. Installation du support....20
   2a. Vue arrière et latérale gauche....20
   2b. Télécommande .....21
   2c. Installation et remplacement de la pile .....21
2. Avant de démarrer .....22
3. Guide d'installation....22 Carte mémoire et USB....22
4. Mode photo .....22
5. Mode musique....23
6. Mode vidéo....23
7. Fonction de défilement des sous-titres .....24
8. Fonction HDMI-IN.....24
9. Insérer un commercial .....25
10. Réglages ......25
11. Spécifications techniques....27
12. Détection des pannes....27

Liste du contenu de la confection :

1. Cadre photo numérique de 33,8cm / 13,3 pouces
2. Adaptateur CA/CC
3. Télécommande
4. Manuel de l'utilisateur
5. Support

Remarques importantes :

Précautions d'emploi et entretien

• Pour une utilisation en intérieur exclusivement
• Pour éviter tout incendie ou décharge électrique, l'appareil ne doit pas être soumis à de l'humidité ou de la condensation.
• Pour éviter toute surchauffe, les ouvertures d'aération au dos du cadre photo numérique ne doivent pas être recouvertes.
• N'exposez pas le cadre photo numérique à la lumière directe du soleil.
• Ne pas ouvrir le cadre photo numérique. Il existe un rique de décharge électrique et il n'y a pas de pièces à l'intérieur à entretenir par l'utilisateur.
• L'ouverture du cadre photo numérique entraîne l'annulation de la garantie.

Nettoyage de l'écran LCD

• Manipulez l'écran avec précaution. Étant donné que l'écran du cadre photo numérique est composé de verre, il risque de se briser ou de se rayer.
• Si des traces de doigts ou de la poussière s'accumulent sur l'écran LCD, nous conseillons d'utiliser un chiffon doux, non abrasif, tels que les chiffons de nettoyage des lentilles pour nettoyer l'écran LCD.
• Humidifiez le chiffon de nettoyage avec la solution nettoyante et passez le chiffon sur l'écran.

MISE EN GARDE :

Veuillez éteindre l'appareil avant d'insérer ou de ôter une carte mémoire ou une clé USB. Cela peut endommager la carte mémoire ou la clé USB ainsi que le cadre photo numérique.

Pour éviter tout risque d'incendie ou de décharge électrique, n'exposez pas l'appareil à la pluie ou à l'humidité.

Remarque :

Cet appareil est conçu pour une utilisation exclusivement privée et non commerciale.

Caractéristiques :

1. Formats d'images pris en charge : JPEG
2. Formats audio pris en charge : MP3
3. Formats vidéo pris en charge : MPEG1, MPEG2, MPEG4, H.264, RM, RMVB, MOV, MJPEG, DivX
4. Carte mémoire prise en charge : SD/MMC/MS
5. Port USB : USB 2.0
6. Interface HDMI : prises en charges des fonctions HDMI-IN

7. Diaporama accompagné de musique

8. Défilement des sous-titres lors de la reproduction de photo, de fichiers musicaux ou de film

9. Heure et date en incrustation lors de la reproduction de photo, de fichiers musicaux ou de film
10. Horloge et réveil intégré, fonction de mise en marche/arrêt automatique
11. Réglage de la luminosité, du contraste et de la saturation
12. Langues OSD : Anglais et d'autres langues au choix

1. Notice d'installation

Fixer l'anse sur la fente du cadre photo numéro et tournez-la dans le sens des aiguilles d'une montre solidement. Veuillez vous assurer auparavant que

l'anse est bien fixée, placez ensuite l'appareil sur une surface fixe et stable. Veuillez respecter l'illustration ci-dessous.

2. Boutons arrière et à côté gauche du cadre photo

1. ON/OFF
2. Vers le haut
3. Plus fort/à droite
4. Lecture/Pause/OK
5. Moins fort/à gauche
6. Vers le bas
7. Menu

1. Carte mémoire SD/MMC/MS
2. USB
3. HDMI
4. Prise d'alimentation

2b. Télécommande

1) Muet: Pour couper le son du haut-parleur
2) Source: Pour sélectionner la source d'entrée (HDMI-IN/DMP)
3) Alimentation: Pour mettre en marche/arrêt
4) Photo: Pour visualiser les photos
5) Musique: Pour reproduire la musique
6) Film: Pour visualiser les films
7) ▶ II Lecture/Pause : Appuyez sur cette touche pour lire ou mettre en pause, et reprendre la lecture
8) Quitter: Pour revenir à la page précédente
9) ◀ Pour déplacer la sélection à gauche
10) ▶ Pour déplacer la sélection à droite
11) ▲ Pour déplacer la sélection en haut
12) ▼ Pour déplacer la sélection en bas
13) Entrer: Pour confirmer
14) Réglages: Pour entrer en mode de réglage
15) Barre d'outils: Pour afficher la barre d'information ou supprimer une photo, un fichier musical ou de film
16) VOL +: Pour augmenter le volume
17) VOL -: Pour diminuer le volume
18) Pour effectuer un retour rapide sur un fichier musical ou vidéo
19) ▶▶ Pour effectuer une avance rapide sur un fichier musical ou vidéo
20) Pour revenir au fichier musical ou vidéo précédent
21) ▶▶ Pour passer au fichier musical ou vidéo suivant

Toolbar -> Barre d'outils

EXIT -> Quitter

2c. Installation et remplacement de la pile

Placez la télécommande face vers le bas, appuyez vers le bas le bord du couvercle de la batterie et faites glisser vers l'avant le tiroir. Placez une pile de type bouton CR2025 au lithium dans le tiroir avec la polarité « + » face vers vous. Remettez en place le tiroir.

3. Avant de démarrer

3.1 Branchez l'adaptateur secteur à une prise électrique 110-240 V CA et l'autre extrémité à l'entrée CC du cadre photo numérique.
3.2 Retirez la pellicule de protection de l'écran à cristaux liquides.
3.3 Retirez l'isolateur plastique du compartiment de la pile et assurez-vous d'avoir inséré une pile à l'intérieur de la télécommande. Veuillez consulter la section « Installation et remplacement de la pile » si une nouvelle pile est nécessaire.
3.4 Allumez le cadre en appuyant sur la touche d'alimentation de la télécommande.

4. Instructions de fonctionnement

Une fois le cadre allumé, une image de démarrage s'affiche.

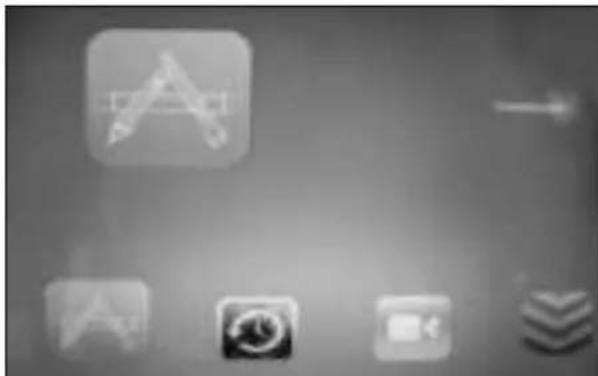

4.1 Menu principal

Après l'affichage de l'image de démarrage, le menu principal s'affiche automatiquement.

Carte mémoire et stockage USB

L'appareil prend en charge les cartes SD/MMC/MS et les dispositifs de stockage USB 2.0. Appuyez sur Enter pour sélectionner le dispositif source.

Remarque :

1) Vérifiez que les fichiers d'images, de musiques ou de films de la carte mémoire ou du dispositif USB sont pris en charge.
2) Vous pouvez aussi choisir entre les options Auto-play « Photo », « Music », « Movie » ou « Photo + Movie » dans le menu commun.

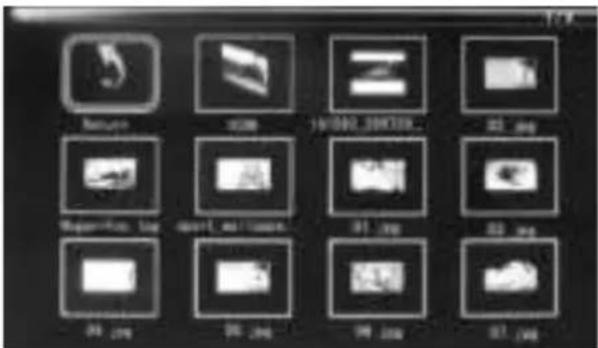

5. Mode image

Mettez en surbrillance Photo dans le menu principal ou appuyez sur la touche PHOTO de la télécommande pour afficher les photos stockés sur le lecteur USB ou la carte SD.

Appuyer sur la touche EXIT de la télécommande pour afficher la liste des photos du dispositif de stockage. Appuyez sur ▲ ▼ ◀ ▶ pour mettre en surbrillance et sélectionnez la photo puis appuyez sur ENTER pour l'afficher.

Appuyer sur la touche EXIT de la télécommande pour afficher le menu du dispositif de stockage. Appuyez sur ◀ ▶ pour mettre en surbrillance et sélectionnez le dispositif de stockage puis appuyez sur ENTER pour afficher les photos du dispositif.

Visualisation des images

Lors de l'affichage d'une seule image, appuyez sur « Toolbar » pour accéder à la barre d'information et régler les options.

1) Dans le menu de réglage, appuyez sur ◀ ▶ pour accéder au menu de réglage de l'heure, vous pouvez y configurer le format de l'heure, sa position sur l'affichage, la couleur de l'indicateur.
2) Dans le sous-menu du format de l'heure, vous pouvez choisir de désactiver « Off » l'affichage de l'indicateur de l'heure.
3) Appuyez sur « Toolbar » pour accéder à la barre d'information, puis sur ◀▶ pour modifier l'option.

6. Mode Musique

Mettez en surbrillance Music dans le menu principal ou appuyez sur la touche Music de la télécommande pour afficher les musique stockés sur le lecteur USB ou la carte SD.

Appuyer sur la touche EXIT de la télécommande pour afficher la liste des musique du dispositif de stockage. Appuyez sur ▲ ▼ ◀ ▶ pour mettre en surbrillance et sélectionnez la musique puis appuyez sur ENTER pour lecture.

Appuyer sur la touche EXIT de la télécommande pour afficher le menu du dispositif de stockage.

Appuyez sur ◀ pour mettre en surbrillance et sélectionnez le dispositif de stockage puis appuyez sur ENTER pour afficher les musique du dispositif.

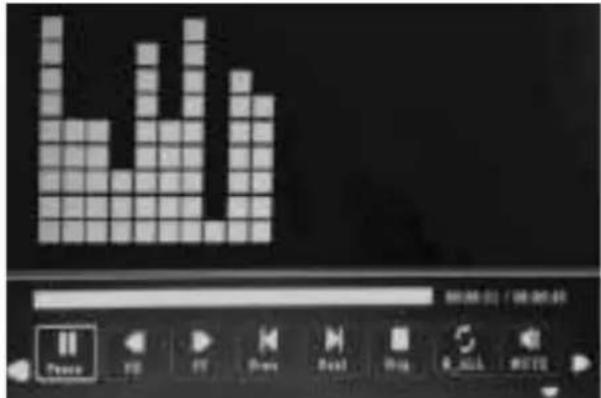

Reproduction musicale

Lors de la reproduction musicale, appuyez sur « Toolbar » pour accéder à la barre d'information de la musique, effectuez la sélection avec ◀ ▶ et appuyez sur Enter pour lancer la lecture.

1) Dans le menu de réglage, appuyez sur ◀ pour accéder au menu de réglage de l'heure, vous pouvez y configurer le format de l'heure, sa position sur l'affichage, la couleur de l'indicateur.
2) Dans le sous-menu du format de l'heure, vous pouvez choisir de désactiver « Off » l'affichage de l'indicateur de l'heure.
3) Appuyez sur Toolbar pour accéder à la barre d'information, puis sur ◀ ▶ pour modifier l'option.

7. Mode Vidéo

Mettez en surbrillance Video dans le menu principal, ou Appuyez sur la touche Video de la télécommande pour lecture les videos stockés sur le lecteur USB ou la carte SD.

Appuyer sur la touche EXIT de la télécommande pour afficher la liste des videos du dispositif de stockage. Appuyez sur ▲▼◀▶ pour mettre en surbrillance et sélectionnez la video puis appuyez sur ENTER pour lecture.

Appuyer sur la touche EXIT de la télécommande pour afficher le menu du dispositif de stockage. Appuyez sur ◀ pour mettre en surbrillance et sélectionnez le dispositif de stockage puis appuyez sur ENTER pour afficher les videos du dispositif.

Lecture d'un fichier vidéo

Lors de la lecture d'un fichier vidéo, appuyez sur Toolbar pour accéder à la barre d'information des réglages.

1) Dans le menu de réglage, appuyez sur ◀ ▶ pour accéder au menu de réglage de l'heure, vous pouvez y configurer le format de l'heure, sa position sur l'affichage, la couleur de l'indicateur.
2) Dans le sous-menu du format de l'heure, vous pouvez choisir de désactiver « Off » l'affichage de l'indicateur de l'heure.
3) Appuyez sur Toolbar pour accéder à la barre d'information, puis sur ◀ ▶ pour modifier l'option.

8 Fonction de défilement des sous-titres

Le cadre est en mesure de faire défiler les sous-titres lors de la reproduction de photo, de fichiers musicaux ou de film.

Suivez la procédure suivante pour régler le défilement des sous-titres :

a) Créez un fichier TXT.
b) Enregistrez un fichier TXT au format « Unicode » et appelez-le « SCROLL.TXT » en Capitales.

c) Copiez le fichier TXT sur la clé USB ou la carte mémoire.

d) Insérez la clé USB ou la carte mémoire, le sous-titrage sera affiché lors de la reproduction de fichier d'images, de musiques ou de films.

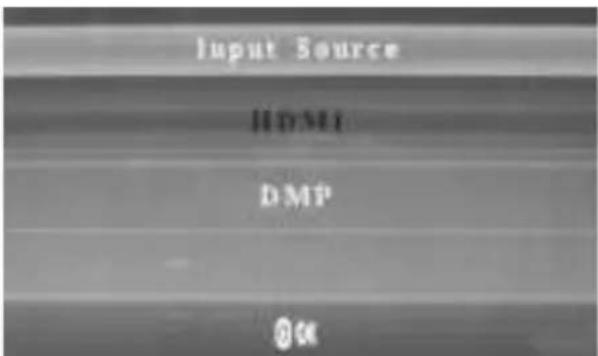

9. Fonction HDMI-IN

Connectez un dispositif HDMI-OUT à l'interface HDMI-IN du cadre photo numérique. Appuyez sur

Source et sélectionnez la source d'entrée « HDMI ».

10. Insérer un commercial

Pour inserer un « commercial » pendant la lecture regardez 11.4 réglage de lecture.

11. Réglages

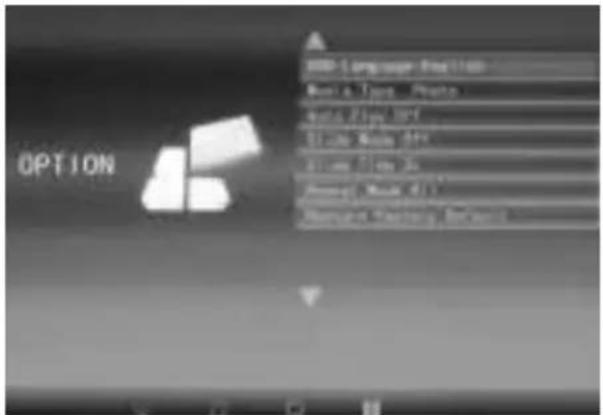

11.1 Menu des réglages

Mettez en surbrillance Commun dans le menu principale, appuyez sur Enter pour y accéder, appuyez sur pour la sélection des paramètres (Remarque : appuyez sur Exit pour revenir au menu principal et appuyez sur SETUP pour revenir au menu précédent).

11.1.1 Langue : Angl., Fra., It., Allem., Esp., Neerl., Sued., Port., Grec.
11.1.2 Type de média : Appuyez sur Enter, puis sélectionnez l'une des options « Photo, Music, Movie, Photo+Movie » pour configurer la lecture automatique. Photo+Movie c'est-a-dire lecture combiné
11.1.3 Musique de fond : Marche/Arrêt.
11.1.4 Mode diaporama : Marche/Arrêt.
11.1.5 Vitesse de défilement : 3 s/5 s/10 s/30 s/60 s.
11.1.6 Mode répétition : Tous/une fois/arrêt.
11.1.7 Défilement des sous-titres : Noir, blanc, rouge, bleu, vert, arrêt.
11.1.8 Copier : Prise en charge d'une fonction de copie entre la carte mémoire et le dispositif USB.
11.1.9 Revenir aux réglages par défaut d'usine : Appuyez sur Enter et sur ◀ ▶ pour confirmer ou abandonner la réinitialisation.

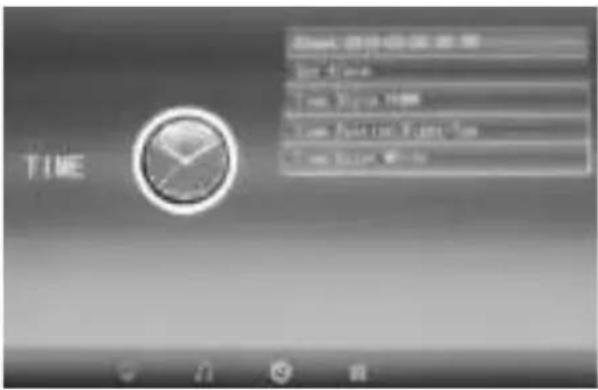

11.2 Réglage de l'heure

Mettez en surbrillance Horaire dans le menu principal, appuyez sur Enter et sur ◀▶ pour sélectionner et accéder au menu de réglage de l'heure. Appuyez sur ▲ ▼ pour sélectionner l'option et appuyez sur ◀ ▶ pour confirmer (Remarque : appuyez sur Exit pour revenir au menu principal et sur SETUP pour revenir au menu précédent).

11.2.1 Horloge : Appuyez sur ▲ ▼ , puis sur ▲ ▼ ◀ ▶ pour régler le jour, le mois, l'année, les heures, les minutes et les secondes, puis appuyez sur Enter pour confirmer.

11.2.2 Mise en marche/arrêt automatique Appuyez sur ▲▼, puis sur ▲▼◀▶ pour sélectionner l'une des options « Once, Every Day, Off » pour régler la fonction de mise en marche/arrêt automatique.

Appuyez sur ▲ ▼ ◀ ▶ pour accéder et sélectionner le réveil souhaité.

Appuyez sur ▲ ▼ ◀ ▶ pour sélectionner « Off/On ». Si vous sélectionnez « On », alors vous serez en mesure de régler les heures et les minutes de la mise en marche/arrêt automatique.

11.2.3 Style de l'horloge : Appuyez sur ▲▼ puis sur ◀▶ pour choisir le format de l'heure. Appuyez sur Enter pour confirmer.
11.2.4 Position de l'horloge : Appuyez sur ▲ ▼ , puis sur ◀ ▶ pour sélectionner l'une des options « Right-Top, Left-Top ». Appuyez sur Enter pour confirmer.
11.2.5 Couleur de l'horloge : Appuyez sur ▲▼ et sur ◀▶ pour sélectionner l'une des couleurs d'affichage souhaitée « White, Black, Red, Blue, Yellow », puis appuyez sur Enter pour confirmer.

11.8 Réglage de l'image

Mettez en surbrillance System dans le menu principal, appuyez sur Enter et sur ◀ pour sélectionner et accéder au menu de réglage de l'image. Appuyez sur ▲ ▼ pour sélectionner l'option et appuyez sur Enter pour confirmer (Remarque : appuyez sur Exit pour revenir au menu principal et sur SETUP pour revenir au menu précédent).

a) Appuyez sur ◀▶ pour sélectionner l'une des options « Standard, Mild, User, Dynamic ».

b) Si vous sélectionnez « User », il est possible de régler les éléments suivants :

Contraste : Appuyez sur ◀ pour choisir une valeur entre 00 (la plus faible) et 100 (la plus élevée).

Couleur : Appuyez sur ◀▶ pour choisir une valeur entre 00 (la plus faible) et 100 (la plus élevée).

Netteté : Appuyez sur ◀▶ pour choisir une valeur entre 00 (la plus faible) et 100 (la plus élevée)

11.3.2 Rapport d'affichage : Adapté, original, panoramique

11.3.3 Ajustement de l'image

a) Appuyez sur ◀ pour sélectionner l'une des options « Cool, Medium, Warm, User ».

b) Si vous sélectionnez « User », il est possible de régler les éléments suivants :

Rouge : Appuyez sur ◀ ▶ pour choisir une valeur entre 00 (la plus faible) et 100 (la plus élevée).

Vert : Appuyez sur ◀ pour choisir une valeur entre 00 (la plus faible) et 100 (la plus élevée).

Bleu : Appuyez sur ◀ pour choisir une valeur entre 00 (la plus faible) et 100 (la plus élevée)

11.4 Réglage de lecture

Pour insérer un « commercial » pendant la lecture, appuyez sur les touches fléchées gauche/droite pour régler l'intervalle de temps (par exemple, 5 minutes) pour la lecture du « commercial ».

Créer un dossier nommé « Advert » sur la carte SD ou le lecteur USB puis enregistrer le « commercial » dans ce dossier.

Au démarrage de l'appareil, les vidéos « normales », stockées sur la carte SD ou le lecteur USB, sont lues. Dès que l'intervalle de temps est écoulé (dans notre exemple, après 5 minutes), le « commercial » est lu. Une fois le « commercial » terminé, la lecture de la vidéo « normale » reprend. La procédure se répète chaque fois à la cadence définie par l'intervalle programmé.

12. Spécifications techniques 1850

• Adaptateur secteur : Entrée AC 100-240V 50/60Hz / Sortie DC : 12V/2A
• Format photo : JPEG
• Format audio : MP3
• Format vidéo : MPEG1, MPEG2, MPEG4, Divx4.0, Divx5.0, M-JPEG, AVI, MOV, RMVB
  • Cartes mémoire : SD/SDHC/MS/MMC
• USB : USB-Host
• Paramètres de l'écran : Taille de l'écran : 33,8 cm, 13,3 pouces TFT Résolution : 1366x768 pixels Format de l'écran : 16:9 Température de service : 0°\~40° Humidité ambiante : 10-85%

13. Détection des pannes

Si vous rencontrez des problèmes avec votre appareil, veuillez lire les remarques suivantes. Pour toute aide supplémentaire, contactez le support technique.

Aucun courant électrique :

- Vérifiez si la fiche secteur est correctement insérée.

La télécommande ne fonctionne pas :

- Vérifiez si la pile possède une tension suffisante. Dans des conditions normales, la pile a une durée de vie de six mois. Remplacez-la par une nouvelle pile, si nécessaire.

Impossible de lire la carte mémoire ou la clé USB :

• Vérifiez si des fichiers sont bien stockés sur la carte mémoire ou la clé USB.
• Il est impossible de lire des périphériques de stockage vides.

Le fichier ne peut pas être lu :

- Vérifiez si le format du fichier est bien pris en charge par l'appareil.

L'écran est trop clair ou trop foncé :

- Réglez la clareté ou le contrast par le biais des réglages du menu.

La couleur est fade ou inexistante :

- Modifiez les réglages de couleur et de contrast.

Il n'y a aucun son :

- Vérifiez si le volume sonore est bien réglé et si le mode muet (Mute) n'est pas sélectionné.

FRANÇAIS28

Introduzione:

1. Aan/uit
2. Omhoog
3. Harder/rechts
4. Weergave/pauze/OK
5. Zachter/links
6. Omlaag
7. Menu
