Type de produit	Système home cinéma 5.1 canaux avec lecteur DVD
Marque	Denon
Modèle	DHT-500SD
Dimensions de l'unité principale (L x H x P)	430 x 95 x 340 mm
Poids de l'unité principale	4,2 kg
Dimensions des enceintes (L x H x P)	140 x 280 x 160 mm chacune
Poids des enceintes (chacune)	1,8 kg
Dimensions du caisson de basses (L x H x P)	230 x 410 x 310 mm
Poids du caisson de basses	6,5 kg
Alimentation	220-240 V CA, 50/60 Hz
Consommation électrique	120 W (en fonctionnement), < 1 W (veille)
Puissance de sortie (totale)	500 W RMS (5 x 100 W)
Formats audio supportés	Dolby Digital, DTS, PCM
Connectivité	Entrées audio numériques optique et coaxiale, entrées analogiques RCA, sortie vidéo composite et composante
Fonctions principales	Lecture DVD/VCD/CD, radio FM/AM, amplification multicanal, réglages acoustiques
Entretien et nettoyage	Dépoussiérer avec un chiffon doux et sec. Nettoyer les lentilles du lecteur avec un kit adapté.
Sécurité	Débrancher avant tout nettoyage. Ne pas exposer à l'humidité. Utiliser uniquement dans un endroit aéré.
Pièces détachées et réparabilité	Télécommande, câbles d'enceintes, antenne FM/AM. Réparation par centre agréé Denon.
Informations générales	Système home cinéma complet pour une expérience immersive. Compatible avec la plupart des téléviseurs.

FOIRE AUX QUESTIONS - DHT-500SD DENON

Comment connecter le système à mon téléviseur ?

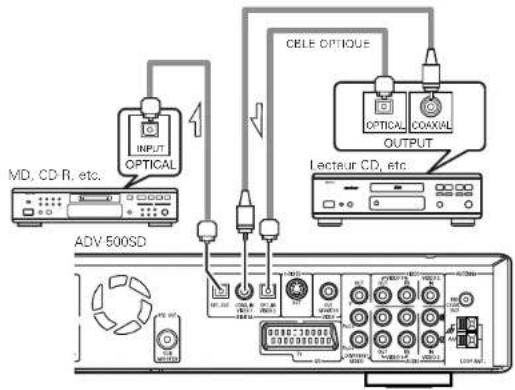

Utilisez un câble audio optique ou coaxial pour le son, et un câble vidéo composite ou composante pour l'image. Branchez les sorties du système aux entrées correspondantes du téléviseur.

Que faire si le système ne s'allume pas ?

Vérifiez que le cordon d'alimentation est bien branché et que la prise fonctionne. Si le problème persiste, le fusible interne peut être défectueux. Contactez un réparateur agréé.

Comment régler le volume des enceintes séparément ?

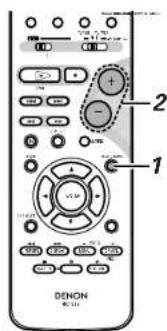

Accédez au menu de réglage via la télécommande ou le panneau avant. Sélectionnez 'Speaker Setup' ou 'Test Tone' pour ajuster le niveau de chaque enceinte individuellement.

Puis-je lire des DVD de toutes les régions ?

Le Denon DHT-500SD est généralement verrouillé pour une région spécifique. Pour lire des DVD d'autres régions, vous devrez peut-être le déverrouiller via un code ou une modification, ce qui peut annuler la garantie.

Comment nettoyer la lentille du lecteur DVD ?

Utilisez un disque de nettoyage pour lentille spécial DVD. Insérez-le dans le lecteur et laissez-le tourner pendant quelques secondes. Évitez d'utiliser des liquides ou des cotons-tiges.

Le son sort uniquement des enceintes avant, que faire ?

Vérifiez que la source audio est encodée en 5.1 (Dolby Digital ou DTS). Assurez-vous que le mode surround est activé (bouton 'Surround' sur la télécommande). Vérifiez aussi le câblage des enceintes arrière.

Comment réinitialiser le système aux paramètres d'usine ?

Éteignez l'appareil. Maintenez enfoncé le bouton 'Power' sur l'unité principale tout en le rallumant, jusqu'à ce que 'Reset' apparaisse. Relâchez. Ou consultez la notice pour la combinaison de touches exacte.

La télécommande ne fonctionne pas, que vérifier ?

Remplacez les piles. Assurez-vous qu'il n'y a pas d'obstacle entre la télécommande et le capteur. Vérifiez que la télécommande est en mode 'AMP' ou 'DVD' selon ce que vous voulez contrôler.

Puis-je ajouter des enceintes supplémentaires ?

Le système est conçu pour une configuration 5.1 fixe. Il ne dispose pas de sorties supplémentaires pour des enceintes additionnelles. Vous pouvez utiliser un amplificateur séparé si nécessaire.

Comment écouter la radio ?

Appuyez sur 'Tuner' sur la télécommande. Utilisez les touches de recherche automatique ou manuelle pour trouver les stations. Branchez l'antenne FM/AM fournie pour une meilleure réception.

MODE D'EMPLOI DHT-500SD DENON

Nous déclarons sous notre seule responsabilité que l'apoareil, auquel se réfère cette déclaration, est conforme aux standardes suivants: EN60065, EN55013, EN55020, EN51000-3-2 et EN61000-3-3.

D'après les dispositions de la Directive 73/23/EEC, 89/336/EEC et 93/68/EEC.

- Eviter des températures élevées.

Térir compte à une dispersion de chaîour suffisante lors de l'installation sur une étagère.

- Manipule: le cordon d'alimentation avec précaution.

Tenir la prise lors du débranchement du

- Protéger l'appareil contre l'humidité, l'eau et lapoussière.

- Débrancher le cordon d'alimentation lorsque l'appareil n'est pas utilisé pendant de longues périodes.

- Ne pas obstruer les trous d'aération.

- Ne pas laisser des objets étrangers dans l'appareil.

- Ne pas mettre en contact des insecticides, du benzene et un ciluant avec l'appareil.

- Ne jamais démonter ou modifier l'épperel d'une manière ou d'une autre.

RETURN : Menu return

SUBTITLE : Subtitle language

selection

AUDIO

Audio language

ANGLE

Angle selection

ENGLISH

3

Nous vous remercions d'avoir choisi le Système Home Theater DENON DHT-500SD.

Co remarquable composant a été fabriqué pour fournir une superbe écoute de sons d'ambiance avec des sources de cinéma AV telles que DVD, ainsi que pour assurer une formidable reproduction haute fidélité de vos sources musicales favorites.

Ce produit étant équipé d'une immense foule de caractéristiques, nous vous recommandons avant de commencer l'installation et l'utilisation de l'appareil de bien lire le contenu de ce manuel avant de procéder.

TABLE DES MATIERES

1	Avant utilisation	69
2	Précautions d'installation	69
3	Précautions de manipulation	69, 70
4	Fonctions	71
5	Disques	71
6	Précautions de manipulation des disques	72
7	Connexions	72~75
8	Désignation de pièces et fonctions	75~78
9	Télécommande	78~81
10	Configuration du système	62~66

11	Fonctionnement de base....67, 88
12	Mode Surround....89, 90
13	Lecture....90-92
14	Affichage à l'écran....92
15	Utilisation de l'affichage à l'écran....93
16	Lecture spéciale....94, 95
17	Modification des paramètres par défaut (DVD)....98-98
18	Ecouter la radio....98-100
19	Résolution des problèmes....100
20	Caractéristiques techniques....101

ACCESSORIES

■ ADV-500SD (Récepteur DVD Surround)

Vérifier que les articles suivants sont inclus dans le carton en plus de l'unité principale:

1 Mode d'emploi....1 2	Liste des centres d'entretien...1 3	Télécommande

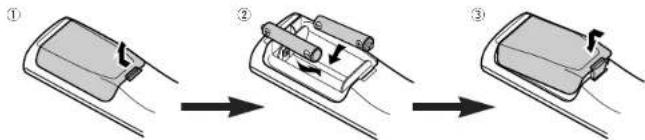

4 Piles R6P/AA....2	5 Antenne cadre A/V....1	(RC 973)....1
6 Antenne intérieure FM....1	7 Cordon vidéo....1
9	10	11

SYS-500SD (système d'enceintes)

Avant l'utilisation, veuillez vérifier que l'emballage contient bien les unités d'enceinte principales (4 unités SC-A500SD, 1 unité SC-C500SD, 1 unité DSW-500SD) ainsi que les accessoires indiqués ci-dessous.

1 Câble d'enceinte A....2 Utilisé pour connecter les modèles SC-A500SD) Utilisé pour connecter les modèles SC-A500SD, Longueur: env. 10 mètres	2 Câble d'enceinte B....4 Utilisé pour connecter les modèles SC-A500SD, SC-C500SD et DSW-500SD) Longueur: env. 3 mètres
3 Tapis anti-glisse 14 pcs / 1 feuille....5

1 AVANT UTILISATION

Faire attention au points suivants avant d'utiliser cet appareil:

• Déplacement de l'appareil

Pour éviter des court-circuits ou des fis endommagés dans les câbles de connexion, toujours débrancher le cordon d'alimentation, et déconnecter les câbles de connexion entre tous les autres composants audio lors du déplacement de l'appareil.

• Avant de mettre sous tension

Vérifier une nouvelle fois si toutes les connexions sont bonnes et s'il n'y a pas de problèmes avec les câbles de connexion. Toujours placer l'interrupteur de mise sous tension en position d'attante avant de connecter et de déconnecter les câbles de connexion.

- Ranger ces instructions dans un endroit sûr. Apores les avoir lues, ranger ces instructions en même temps que la garantie dans un endroit sûr.

- Noter que les illustrations de ces instructions peuvent varier de l'appareil actuel dans un but d'explication.

2 PRÉCAUTIONS D'INSTALLATION

L'utilisation simultanée de cet appareil ou d'autres appareils électroniques à microprocessaur avec un tuner ou un téléviseur peut produire des parasites dans le son ou l'image.

Si cela se produit, prendre les mesures suivantes:

- Installer cet appareil aussi loin que possible du tuner ou du téléviseur.

- Eloigner les câbles d'antenne du tuner ou du téléviseur aussi loin que possible du cordon d'alimentation et des câbles de connexion d'entréc/sortie de cet appareil.

- Ce problème est fréquemment rencontré lors de l'utilisation d'antennes intérieures ou de câbles d'arrivée de 300 Ω/ohms. L'utilisation d'antennes extérieures et de câbles coaxiaux de 75 Ω/ohms est recommandée.

Pour permettre la dissipation de la chaleur, laisser un espace d'au moins 10 cm entre le haut, l'arrière et les flancs de cet appareil et le mur ou d'autres composants.

3 PRÉCAUTIONS DE MANIPULATION

- Commutation de la fonction d'entrée lorsque les prises d'entrée ne sont pas connectées

Un décic peut être produit si la fonction d'entrée est commutée lorsque rien n'est connecté aux prises d'entrée. Dans ce cas, abaisser la commande MASTER VOLUME (volume de la gamme entière) ou connecter des composants aux prises d'entrée.

- Mise en sourdine des prises PRE OUT, HEADPHONE et de la borne SPEAKER

Les prises PRE CUT, HEADPHONE et les bornes SPEAKER sont équipées d'un circuit de sourdine. Pour cette raison, les signaux de sortie sont fortement réduits pendant plusieurs secondes après que l'interrupteur de mise sous tension ait été allumé ou après le changement de fonction d'entrée, de mode d'ambiance ou de toute autre installation. Si le volume est augmenté pendant cet

instant, la sortie sera très élevée après l'arrêt du circuit de mise en sourdine. Toujours attendre que le circuit de mise en sourdine se désactive avant de régler le volume.

- Chaque fois que l'interrupteur de mise sous tension est en position STANDBY, l'appareil est toujours connecté à une tension de ligne secteur.

Toujours débrancher le câble pour aller, par exemple, en vacances.

FRANCAIS

SYSTÈME D'ENCEINTES (SYS-500SD) Autres Précautions

Pendant l'installation, examinez attentivement l'emplacement et la méthode d'installation pour plus de sûreté.

Si vous utilisez un support, des fixations, etc., suivez les instructions fournies avec le support ou les fixations et vérifiez les conditions de sécurité avant l'installation et l'utilisation. DENON n'acceptera aucune responsabilité pour des dégâts ou des accidents causés par la chute de l'appareil.

Précautions liées à l'installation

La qualité du son produit par le système d'enceintes est affectée par la taille et la forme (Japonaise ou Occidentale) de la pièce, ainsi que par la méthode d'installation. Soyez attentifs aux remarques inscrites ci-dessous avant l'installation du système d'enceintes.

■Veuillez noter que quand le système d'enceintes est disposée sur le même support ou la même étagère qu'une platine disque, un bruit gênant peut se produire.
S'il y a un mur, une porte vitrée, etc., situé directement en face ou derrière le système d'enceintes, couvrez le mur ou la porte avec un rideau épais pour éviter toute résonance ou réflexion,
- Les systèmes d'encaintes SYS-500S2 sont de type à faible écoulement de flux et peuvent être utilisés près de télévisions. Mais selon la télévision, il peut y avoir des taches de couleur sur l'image. Si seci se produit, étoindre l'alimentation de la télévision, attendre 15 à 30 minutes, puis remettre en marche l'alimentation de la télévision. Le circuit de neutralisation automatique ou magnétisme de la télévision devrait réduire les taches sur l'image. Si les taches persistent, éloigner les enconoints.
L'encontre centrale (SC-C500SD) est équipée de pastilles anti-dérapage au départ de l'usine. Cependant, si nécessaire, applique également les pastilles anti-dérapage fournies liège, approximativement 2 mm d'épaisscurl.
■ Quand vous placez le système d'enceintes satellite (SC-A500SD) sur un support, etc., collect les pastilles anti-dérapage fournies liège, approximativement 2 mm d'épaisseuri aux quatre coins de la surface inférieure. (Se référer à l'illustration ci-dessous.)

[ Illustration de la partie inférieure du SC-A500SD ]
Coiez ici les pastiles anti dérapage liège, approximativement 2 min d'épaisseur)

Support d'encerteltrous des vias de montage des fixations d'enceinte
Cotez ici les pastilles ant-dorapege liège, approximativement 2 mm d'épaisseur).

■ Notez que des taches de couleur peuvent apparaître sur une télévision, etc., du fait d'une interaction avec le système d'enceintes s'il y a un aimant ou un objet engendant une force magnétique à proximité.
Exemples: (al Quand il y a des aimants sur la porte de l'armoire, le support, etc.
(b) Quand un appareil médical, etc., équipé d'aimants est placé à proximité.
(c) Quand des jouets ou d'autres objets utilisant des aimants sont placés à proximité.
■ Notez que les illustrations de ce mode d'emploi peuvent différer du système véritable à des fins d'exlication.
■Veillez à conserver le mode d'emploi.
Après avoir lu ce mode d'emploi, conservez-le en lieu sûr. Nous vous conseillons aussi de remplir les éléments nécessaires sur la couverture arrière.

Pour l'installation du système d'encaintes satellite (SC-A500SD) sur un support ou une fixation, des écrous M5 sont insérés dans la partie inférieure du système d'encaintes satellite (SC-A500SD) à des intervalles de 60 mm. Pendant le montage, suvez les instructions du manuel fourni avec le support d'encinte ou la fixation de montage au plafond et assurez-vous de l'installer correctement et solidement.

■ Quand le système d'enceintes satellite (SC-A500SD) est monté sur une fixation de montage au plafond, il est renversé, du fait de l'angle d'installation. La marque DENON est aussi renversée, détachez donc le fillet de l'enceinte et rattachez-le dans le sens opposé.

PRECAUTIONS:

• Pour assurer la sécurité, ne pas placer d'objets sur ou appuyés contre le système d'enceintes.
• L'enceinte peut s'affaisser ou tomber si une forte pression est appliquée sur les côtés. Soyez très attentifs à éviter cette situation car cela pourrait causer des blessures ou d'autres accidents sérieux.

AVERTISSEMENTS:

• Si vous installez les systèmes d'enceintes au plafond ou au mur, pour assurer la sécurité, laissez des spécialistes effectuer le travail d'installation.
• Veillez à fixer les cordons des enceintes au mur, etc., pour éviter que les gens trébuchent dessus ou bien tirent dessus accidentellement, provoquant la chua des systèmes d'enceintes.
• Veillez à effectuer un contrôle de sécurité après l'installation des systèmes d'enceintes. Par la suite, effectuez des vérifications de sécurité à intervalles réguliers pour vous assurer qu'il n'y a aucun risque de chuts des systèmes d'enceintes.
  DENON n'acceptera aucune responsabilité pour des dégâts ou accidents causés par un choix inapproprié du lieu d'installation ou par des procédures d'installation incorrectes.
• Si vous installez les systèmes d'enceintes au plafond ou au mur, pour assurer la sécurité, laissez des spécialistes effectuer le travail d'installation.

trous des vià de ns d'enceinte

Cotez ici les pastilles ant-dorapege liège, approximativement 2 mm d'épaisseur).

FRANCAIS

4 FONCTIONS

1. Boîtier mince (80 mm de large) et façade moitié miroir/ moitié aluminium. (ADV-500SD) Le boîtier mince et lisse, mesurant seulement 80 mm de largeur et la façade mi-miroir, mi-aluminium donne toute son élégance à cet appareil agrémentant votre intérieur.
2. Système d'enceinte AV surround 5.1 canaux (SYS-500SD)

Enceinte satellite équipée d'un super tweeter capable de reproduire une large gamme de fréquences allant jusqu'à 90 kHz, plus un subwoofer passif produisant un son de basses clair et ferme.

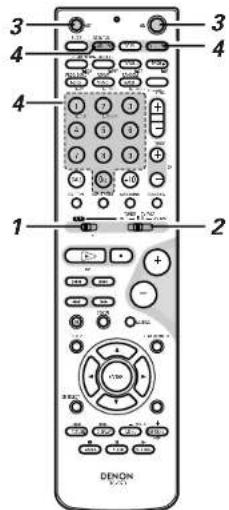

1. Télécommande avec fonction de pré-mémoire

Cet appareil est accompagné d'une télécommande équipée d'une fonction de pré-mémoire. Les codes de la télécommande pour les platines vidéo et les téléviseurs des principaux fabricants sont stockés en mémoire.

1. Fonction scan progressif

Le ADV-500SD est équipé d'une fonction scan progressif permettant de réaliser une lecture avec une image de haute qualité. Les films et logiciels DVD peuvent être recréées avec une qualité d'image proche de l'original.

1. Dolby Digital

Utilisant des algorithmes de traitement numérique avancés, Dolby Digital assure jusqu'à 5.1 canaux de son d'ambiance haute fidéalité et large gamme. Dolby Digital est le système de diffusion sonore numérique par défaut pour les DVD et DTV d'Amérique du Nord.

1. Compatibilité avec le système DOLBY PRO LOGIC IIx Le système DOLBY PRO LOGIC IIx améliore encore plus la technique de décodage matricée utilisée par le DOLBY PRO LOGIC II, et il peut maintenant décoder des signaux audio enregistrés sur deux voies pour les transformer en un son beaucoup plus riche sur 7.1 voies, y compris une voie de surround anrière. Le DOLBY PRO LOGIC IIx permet également de lire des sources à 5.1 voies sur des systèmes à 7.1 voies.

Le mode qui sera activé peut être sélectionné en fonction de la source. Le mode Musique est particulièrement adapté pour lire de la musique, le mode Cinéma pour voir des films et le mode Jeu pour jouer à des jeux. Le mode Jeu ne peut cependant être utilisé qu'avec des sources audio à 2 voies.

1. Compatibilité avec le mode DOLBY PRO LOGIC II Game (pour les jeux)

En plus des modes Musique et Cinéma traditionnellement disponibles, le ADV-500SD offre également un mode Jau, qui a été optimalisé pour les jeux sur ordinateur ou console.

1. DTS (Digital Theater Systems)

DTS assure jusqu'à 5.1 canaux de son d'ambiance haute fidélité et large gamme, à partir de sources telles que disque laser, DVD et disques de musique spécialement encodés.

1. Ambiance Etendue DTS-ES et DTS Neo:6

L'ADV-500SD peut être décodé avec le DTS-ES Extended Surround, un nouveau format multicanaux développé par Digital Theater Systems Inc. L'ADV-500SD peut aussi être décodé avec le DTS Neo:6, un mode surround permettant la lecture 6.1 canaux de sources stéréo norma es.

1. Compatibilité du DTS 96/24

L'ADV-500SD peut être décodé avec les sources enregistrées en DTS 96/24, un nouveau format de signal numérique multi-canaux développé par Digital Theater Systems Inc.

Les sources DTS 96/24 peuvent être lues en mode multi-canaux sur l'ADV-500SD avec une qualité sonore élevée de 96 kHz/24 bits ou 88,2 kHz/24 bits.

1. Mode Surround automatique

Cette fonction enregistre automatiquement en mémoire le mode surround utilisé la dernière fois qu'un signal en entré a été utilisé, et le réactive automatiquement la prochaine fois que ce signal sera utilisé.

1. Fonctions multiples

(1) Fonction de lecture de fichier au format d'image CD, MP3, Windows Media (REMARQUE 1)

Les CD Kodak Picture peuvent être lus sur le ADV-500SD.

Las MP3, fichiers au format Windows Media et

les images fixes onregistreous en format JPEG sur des CD-R/RW peuvent également être lus. (2)Fonction GUI (Graphical User Interface)

La touche d'affichage de la télécommande peut être utilisés pour afficher les informations sur le lecteur et le disque sur l'écran du téléviseur. (3) Fonction de désactivation de lecture.

Cette fonction peut être utilisée pour désactiver la lecture de DVD que les enfants ne doivent pas regarder.

REMARQUE1:

- "KODAK" est une marque déposée de Eastman Kodak Company.

- Fabriqué sous licence des Laboratoires Dolby. "Dolby" et le symbole double D sont des marques déposées par les Laboratoires Dolby.

- "DTS", "DTS-ES", "Neo:6" et "DTS 96/24" sont des marques commerciales de Digital Theater Systems, Inc.

5 DISQUES

- Les types de disques érumérés dans le tableau ci-dessous peuvent être utilisés sur le ADV-500SD. Les marques de disque sont indiquées sur les étiquettes ou boîtiers de disque.

Disques utilisables	Marrque (logo)	Signaux enregistrés	Dimensi on du disque
		Audio FUTRÔLIC L (COM)FUTRÔLIC IMPEG(S)	12 cm
			8 cm
	DVD VIDEO VENVOLE 1	DVD	12 cm

■Les types de disques suivants ne peuvent pas être lus sur le ADV-500SD:

- Les DVD avec des nombres de région autres que "2" ou "ALL" (TOUS)

• Les DVD-ROM/RAM
• Les SACD
• Les CD-ROM
• Les CDV (Seule la bande son peut être lue)
- Les CD-G (Seul le son est reproduit)
- Les CD photo

REMARQUE 1: Certains disques DVD vidéo et CD video ne fonctionnent pas comme décrit dans ce manuel due aux intentions des producteurs de disques.

REMARQUE 2: Suivant la qualité d'enregistrement, certains CD-R/RW ne peuvent être joués.

■La terminologie du disque

- Titres et chapitres (DVD-vidéo)

Les DVD-vidéo sont divisés en plusieurs grandes sections appelées "Titres" et en sections plus petites appelées "Chapitres".

Des numéros sont attribués à ces sections. Ces numéros sont appelés "Numéros de titre" et "Numéros de chapitre".

Par exemple:

- Les pistes (CD vidéo et musicaux)

Les CD vidéo et musicaux sont divisés en sections appelées "pistes".

Des numéros sont attribués à ces sections. Ces "numéros sont appelés "numéros de piste".

Par exemple:

• Commande de lecture (CD vidéo)

Les CD vidéo comportant la mention "Menu de commande" (" playback control") sur le disque ou le boîtier possèdent une fonction permettant d'afficher des menus sur l'écran de télévision pour sélectionner les pistes ou afficher des informations, etc., en mode interactif.

Dans ce manuel, la lecture de CD vidéo faisant appel à de tels menus est appelée "Lecture par menus".

Las CD vidéo avec menus de commande peuvent être utilisés sur le ADV-5005D.

REMARQUE:

- Ce lecteur DVD est conçu et fabriqué pour prendre en compte les informations de gestion de région (Region Management Information) enregistrées sur les disques DVD.

Ce lecteur vidéo DVD ne peut lire que les disques DVD dont la numéro de région est identique au sion.

Le numéro de région de ce lecteur DVD est le 2.

FRANCAIS

6 PRÉCAUTIONS DE MANIPULATION DES DISQUES

Disques

Seuls les disques de marques énumérées page 71 peuvent être joués sur le ADV-500SD. Remarcue, les disques de forme particulière (disques en forme de cœur, disques hexagonaux, etc.) ne peuvent pas être jus sur le ADV-500SD. Na pas tenter leur lectura car ils peuvent endommager le lecteur.

Manipulation des disques

Eviter de toucher la surface du disque lors du chargement et déchargement.

Prondre son de pas laisser d'empreintes digitales sur la face des données le côté qui brille comme un arc en ciel)

Nettoyage des disques

Les empreintes digitales ou salissures sur le disque peuvent entamer la qualité du son et de l'image ou causer des coupures lors de la lecture. Enlever toute empreinte de doigt ou salissures.
■ Utiliser un nécessaire de nettoyage de disque disponible dans le commerce ou un chiffon doux pour nettoyer toute empreinte de doigt ou salissures.

Nettoyer avec précaution à partir du centre vers l'extérieur.

No pas faire de mouvement circulaire.

REMARQUE:

- Ne pas utiliser d'aérosol pour disque ou antistatique. Ne pas utiliser non plus de solvant chimique volatile tel que le benzène ou le dissolvant.

Aerosol Dissylvant Senzene pour disque

Précautions de manipulation des disques

• Eviter toute empreinte digitale, graisse ou salissure sur les disques.
• Prondre particulièrement soin de ne pas rayer les disques en les sortant de leur boîtier
• Ne pas tordre les disques
• Ne pas chauffer les disques.
  • No pas agrandir le trou central.
• Ne pas écrire sur les étiquettes (imprimées) de disque avec un stylo à bille ou un crayon.
• Des gouttelettes de l'eau de condensation peuvent se former sur la surface si le disque est soudainement déplacé d'un endroit froid à un endroit chaud. Ne pas utiliser de sèche-cheveux, etc., pour sécher le disque.

Précautions de rangement des disques

• Toujours éjecter les disques une fois la lecture terminés.
• Remettre les discues dans leur boîtier pour les protéger de a poussière, des reyures et des déformations.
• Ne pas placer les disques dans les endroits suivants:
• Exposés longtemps au soleil
• Exposés à l'humidité ou à la poussière
• Exposés à la chaleur d'appareils de chauffage, etc.

Précautions lors du chargement des disques

• Charger un seul discue à la fois. L'empilage de disques les uns sur les autres peut les abîmer ou les raver.
• Charger les disques de 8 cm de manière sûre dans le guide de disque, sans adaptateur. Si le disque n'est pas mis en place correctament, il peut glisser hors du guide et bloquer le tiroir du disque.
• Faire attention aux doigts quand le tiroir de disque se referme
• Ne pas mettre autre chose que des disques dans le tiroir de disque.
• Na pas charger de disques fôlés, déformés ou réparés avec de l'adhésif, etc.
• Ne pas utiliser de disques s'ils portent du ruban adhésif, si une partie de la colle de l'étiquette est exposée, si l'étiquette a été décollée. De tels disques peuvent rester coincés à l'intérieur du lecteur et causer des dommages.

7 CONNEXIONS

ATTENTION:

- Éteignez tous les équipements avant de réaliser les raccordements.

- Lisez les instructions de chaque composant que vous avez l'intention d'utiliser avec cet appareil. - Assurez-vous de bien brancher toutes les prises. Pour éviter les ronflements et les bruits, évitez de mélanger les câbles d'interconnexion avec le cordon d'alimentation CA ou les câbles d'enceintes.

(1) Raccordement à une télévision et à un autre équipement

Connectez l'appareil en utilisant l'une des bornes suivantes de votre télévision ou moniteur. Les raccordements sont classes on fonction de la qualité d'image en partant de la qualité la meilleure. Des informations supplémentaires sur chaque type de connexion sont fournies ci-dessous: Si votre télévision ou moniteur est compatible avec le balayage progressif, connectez la télévision par les jacks COMPONENT VIDEO en utilisant un câble vidéo composant et apouyez sur la touche "PROGRESSIVE SCAN" sur le panneau avant jusqu'à ce que "P.SCAN" apparaissé à l'écran. Cela permet d'obtenir une haute qualité d'image avec peu de scrimllement.

Les signaux vidéo progressifs ne sont générés que par les bornes composantes.

Vous pouvez aussi connecter la sortie RGB SCART (AV CONNECTOR) en utilisant un câble SCART acceptant le RGB ou connecter le sick COMPONENT VIDEO à l'aide d'un câble vidéo composant.

L'utilisation du S-VIDEO est votre troisième choix.

En dernier choix, vous pouvez également utilisant la sortie vidéo composite (SCART-COMPOSITE ou VIDEO OUTI).

- Pour une meilleure qualité d'image, ne connectez pas plus d'un câble vidéo.

- Veuillez connecter cet appareil directement à un téléviseur. Si le téléviseur est connecté par l'intermédiaire d'un magnétoscope, la lecture d'un disque DVD protégé contre la copie pourrait entraîner une qualité d'image déformée.

A Jack COMPONENT VIDEO

Si votre téléviseur ou moniteur possède des jacks COMPONENT VIDEO IN, connectez-les à l'aide d'un câble vidéo composant. Dans le paramétrage par défaut, le jack COMPONENT VIDEO OUT n'est pas actif. Si vous voulez utiliser le jack COMPONENT VIDEO OUT, voulez suivre les étapes suivantes.

1. Connectez les jacks VIDEO à l'aide d'un câble vidéo RCA

Vous pouvez utiliser le câble fourni

1. Connectez les jacks COMPONENT VIDEO avec un câble vidéo composant.
2. Mettez l'appareil et le téléviseur sous tension puis sélectionnez "COMPONENT" dans le menu DVD SETUP
3. Mettez l'appareil hors tension et débranchez le câble vidéo RCA des jacks VIDEO.

ADV-500SD

FRANCAIS

Jacks S-VIDEO ou VIDEO

La connexion par S-VIDEO est votre deuxième choix et se révèle supérieure à une connexion vidéo composite standard.

Si le composant possède un jack S-VIDEO, connectez-le à l'aide d'un câble S-VIDEO de haute qualité.

S-VIDEO OUT S-VIDEO IN (TV)

S'il n'y a ni jack COMPONENT VIDEO ni jack S-VIDEO, connectez le composant à l'aide d'un câble RCA destiné aux applications vidéo.

VIDEO OUT VIDEO IN (TV)

Connecteur AV (Jack SCART)

Connectez le jack SCART sur l'appareil au jack SCART IN sur le télévisour à l'aide du Câbla SCART.

Jack VIDEO1, VIDEO2

Connectez le composant à l'aide de câbles RCA. Assurez-vous de bien faire les raccordements suivants:

Prise blanche (jack-klamp); gauche)

Prise rouge jack roses (2 droits)

Prise jaune jack jaune

Téléviseur

Connectez le composant à l'aide de câbles coaxiaux en option ou de câbles optiques.

DIGITAL IN DIGITAL OUT(CD, etc.)

DIGITAL OUT DIGITATION(CD-R, MD, etc.)

• Connectez n'importe quelle borne DIGITAL (OPTICAL ou COAXIAL)
• Pour enregistrer en numérique, connectez la source (Lecteur CD, etc.) à DIGITAL IN et l'enregistreur ICD-R, MD, etc. à DIGITAL OUT.
• Lors de l'utilisation d'un câble en fibre optique pour la connexion, retirez les capuchons protégeant les deux extrémités du câble optique.

ATTENTION:

Connectez soit OPTICAL soit COAXIAL avec le jack adéquat.

Utilisez le jack Subwoofer pour la connexion si vous ajoutez un subwoofer actif supplémentaire. Vous pouvez connecter un subwoofer actif plus grand au système. Connectez le subwoofer actif au jack SUBWOOFER PRE-OUT en utilisant un câble audio blindé.

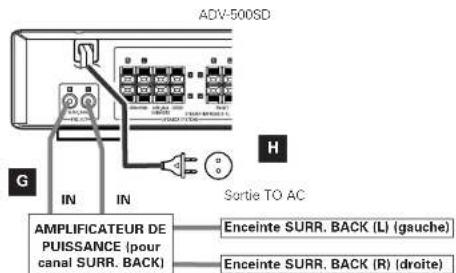

Utilisez le jack SURR. BACK PRE OUT pour connecter un AMPLIFICATEUR DE PUISSANCE supplémentaire et deux systèmes d'enceintes. Vous pouvez profiter d'un système surround 7.1 canaux.

Câble d'alimentation CA

Lorsque tous les raccordements sont terminés, branchez le câble d'alimentation CA dans une prise murale CA.

• Connectez l'amplificateur de puissance pour le centre et le système d'enceintes SURR. BACK

(2) Connexion aux Enceintes (SYS-500SD)

Connexions des enceintes

ATTENTION:

Pour éviter d'endommager les enceintes avec un signal de haut niveau soudain, assurez-vous de couper l'alimentation avant de connecter les enceintes.

• Les bornes d'enceintes rouges de l'ADV-500SD sont les bornes "+" (positives) et les bornes noires sont les bornes "-" (négatives).
• Le côté "+" du câble d'enceinte est marqué pour que l'on puisse le distinguer du côté "-" du câble. Connectez ou côté marqué à la borne rouge "+" et le côté non marqué à la borne naire.
• Préparez les câbles d'enceintes pour la connexion en les dénudant sur environ 10 mm ou moins (pas plus car cela pourrait entraîner un court-circuit).
  Torsadez les câbles l'un autour de l'autre fermement afin qu'ils ne se dispersent pas.

SPEAKERS	-	+
FRONT (L/R)	NOIR	ROUGE
CENTER	NOIR	ROUGE
REAR (SURROUND)(L/R)	NOIR	ROUGE
SURR.BACK SUBWXOFER	NOIR	ROUGE

Comment faire la connexion

Appuyez sur le levier, insérez l'extrémité dénudée et torsadée (environ 3/8") du câble puis relâchez le levier.

Assurez-vous qu'elle est bien fixée en tirant légèrement sur le câble.

ATTENTION:

Les parties métalliques des deux câbles séparés ne doivent pas se toucher sinon un court-circuit pourrait survenir. Les câbles court-circuités peuvent entraîner un risque d'incendie ou une défaillance de votre équipement.

Connexion des bornes d'enceintes

Placement des enceintes

Le positionnement des enceintes dépend de la taille et de l'acoustique de la pièce d'écoute. En écoutant une source, essayez différents positionnements des enceintes pour déterminer quelle disposition offre le meilleur effet surround.

Placez les enceintes connectées à la prise "L" à votre gauche et calles connectées à la prise "R" à votre droite.

Enceintes avant (SC-A500SD)

Placez les enceintes avant en face de la position d'écoute à gauche et à droite d'un téléviseur. Les enceintes avant sont requises pour tous les modes surround.

Enceinte centrale (SC-C500SD)

Placez l'enceinte centrale entre les enceintes avant, sur ou en dessous ou téléviseur. Cette enceinte stabilise l'image sonore.

Enceintes surround (SC-A500SD)

Installez ces enceintes au-dessus du niveau des oreilles de la personne qui écoute, à gauche et à droite.

N'installez pas les enceintes surround trop loin derrière la position d'écoute. Il peut être efficace d'orienter les enceintes amières vers un mur ou un plafond afin de mieux disperser le son.

produit des basses puissantes et profondes. subwoofers sont le plus efficace lorsqu'ils sont sés sur ou près du sol et dans le coin d'une pièce. éroz-vous aux instructions fournies avec votre woofer pour obtenir des suggestions de cement.

Enceintes surround arrières (SURR. BACK SP.)

Si vous ajoutez l'enceinte (les enceintes) surround arrêre(s), vous pouvez profiter du son surround 6.1 canaux ou du son surround 7.1 canaux. (ex: DOLBY DIGITAL EX, DOLBY PRO LOGIC IIx, DTS ES, DTS NFO 6, etc.)

Placez l'enceinte derrière la position d'écoute.

FRANCAIS

(3) Connecter les Antennes

Antenne cadre intérieure AM

L'antenne cadre AM haute performance fournie avec cet appareil suffit pour obtenir une bonne réception dans la plupart des zones.

Pour poser l'antenna cadre sur une surface, fixez la griffe à la fente.

Connectez les câbles de l'antenne cadre aux bornes d'antenne AM, comme indiqué.

(Connectez le câble blanc à la borne du haut et le câble noir à la borne du bas.)

Placez l'antenne sur une étagère, par exemple, ou accrochez-la au cadre d'une fenêtre, etc., dans la direction qui offre la meilleure réception, aussi loin que possible de l'ensemble du système, des câbles d'enceintes et du câble d'alimentation, afin d'éviter tout bruit indésirable.

S'il n'y a pas de place pour l'antenna cadre AM, vous pouvez la monter sur un mur en utilisant des vis (non fournies).

Antenne AM

Antenne Extérieure AM

Si l'antenne cadre AM fournie ne permet pas d'obtenir une réception suffisante (souvent car elle est trop loin de l'émetteur ou dans un bâtiment en béton, etc.). Il peut être nécessaire d'utiliser une antenne AM extérieure.

Utilisez un câble isolé de plus de 5 m de long, dénuez une extrémité et connectez la à la bome, comme indiqué.

La câble d'antenne doit être approché à l'extérieur ou à l'intérieur à proximité d'une fonêtre. Pour une meilleure réception, connectez la borne GND à une masse fiable.

Remarque:

Même en cas d'utilisation d'une antenne AM extérieure, ne déconnectez pas l'antenne cadre AM.

Antenne intérieure FM

Connectez l'antenna FM à FI à la prise FM 75 Ω socket, étondez le fil et lixez-le à un cadre de forêtre ou à un mur avec des punaises, ou similaires, à l'endroit où la réception est la meilleure

Antenne extérieure FM

Dans une zone ou les signaux FM sont faibles, il faudra utiliser une antenne FM extérieure. Généralement une antenne à 3 éléments sera suffisante; si vous habitez dans une zone où les signaux FM sont particulièrement faibles, il pourra être nécessaire d'utiliser une antenne à 5 éléments ou plus.

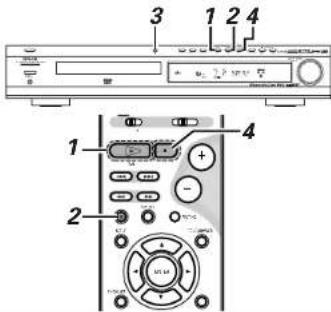

① Commutateur POWER (ON/STANBY)

- Appuyez sur ce commutateur pour allumer ou éteindre l'appareil (veille)

② Plateau de disque

- Utilisaz cette touche pour ouvrir et former le plateau de disque.

④ Touche FUNCTION (DVD, TUNER, VIDEO1, VIDEO2, TV)

- Cette touche est utilisée pour sélectionner les fonctions.

⑤ Touche SURROUND MODE

- Utilisez cette touche pour sélectionner un mode surround.

⑥ Touche de PROGRESSIVE SCAN

- Appuyez sur cette touche pour commuter la sortie vidéo de composant entre PROGRESSIVE et INTERLACED SCAN.

⑦ Touche PLAY (▶)/BAND

- En mode DVD, utilisez cette touche pour lancer la lecture.

- En mode TUNER, utilisez cette touche pour sélectionner FM ou AM.

- En mode TUNER, appuyez sur cette touche pendant plus de 2 secondes pour alternar entre le mode Réglage et le mode Préréglié.

⑧ Touche PAUSE/STEP (III)/MEMORY

- Faire une pause dans la lecture on l'enregistrement temporairement / appuyez plusieurs fois pour réaliser une lecture cadre par cadre.

- En mode TUNER, utilisez cette touche pour mémoriser les canaux préréglés.

⑨ Touche STOP (■)/FM MODE

- En mode TUNER, appuyez sur cette touche pour sélectionner le mode stéréo ou le mode monaural, lors de l'écoute d'émissions en FM.

- En mode TUNER, utilisez cette touche pour effacer la Mimoire de Préréglage.

- En mode DVD mode, arrête la lecture.

⑩ Touche TONE/DIMMER

Cette touche est utilisée pour régler les paramètres BASS et TREBLE, ou pour atténuer l'écran. Appuyez plusieurs fois sur cette touche pour sélectionner BASS, TRE ou DIM, puis tournez la molette de VOLUME pour réaliser le réglage.

⑪ Touches SKIP (I◄◄, ►►I)/TUNING

- En mode DVD, utilisez ces touches pour sauter des chapitres ou des plages.

- Lors de la lecture PBC d'un VCD, des touches sont utilisées pour faire avancer la page du menu.

- En mode TUNER, utilisez ces touches pour régler une station.

⑫ Molette VOLUME

- Toumez la molette VOLUME pour régler le volume général.

13 Écran

- Lorsque l'appareil est allumé, le statut en cours de l'appareil est affiché ici.

14 Voyant STANDBY

- Ce voyant s'allume lorsque l'appareil est en mode veille.

Lorsque l'appareil est allumé, il s'éteint.

15 PHONES

- Pour une écoute privée, insérez le jack du casque dans cette prise et ajustez la volume en tournant la molette VOLUME.

16 CAPTEUR DE TÉLÉCOMMANDE

- Lors de l'utilisation de la télécommande, pointez-la vers le CAPTEUR DE TÉLÉCOMMANDE.

FRANCAIS

(2) Affichage

① Indique le numéro du titre en cours.
② Indique le numéro de la plage en cours.
3 Indique le numéro du chapitre en cours.
4 STEREO indique que l'on est en mode tuncer
5 S'allume lorsqu'une station est réglée.
6 S'allume pendant la lecture avec répétition de l'outes los plagos.
7 S'allume pendant la lecture répétée.
8 S'allume lorsque le mode PRESET est sélectionné.
9 Affiche le statut en cours ou l'heure.
10 Voyants du MODE RDS.
11 TA indiqua que des annonces de circulation sont reçues en MODE RDS.
12 PROG indique que la lecture programmée est active.
13 Icones d'enceinte.

14 S'allume pendant la lecture aléatoire.
15 S'allume lorsque le SLEEP TIMER est activé.
16 S'allume lorsque l'on est en sourdine.
17 S'allume lorsqu'une source analogique est sélectionnée.
13 S'allume lorsqu'une source numérique est sélectionnoe.
19 Type de disque chargé.
20 Mode surround.
② Indique le format de codage du disque en cours.
22 S'allume lorsque des signaux vidéo progressifs sont générés uniquement par les bornes composantes.
23 Indique le format du disque en cours.
24 Voyant de statut de fonctionnement.
25 AUTO indique que le mode de décodage automatique est actif.

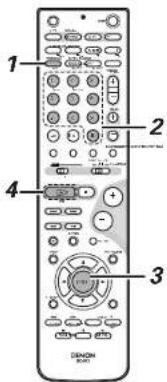

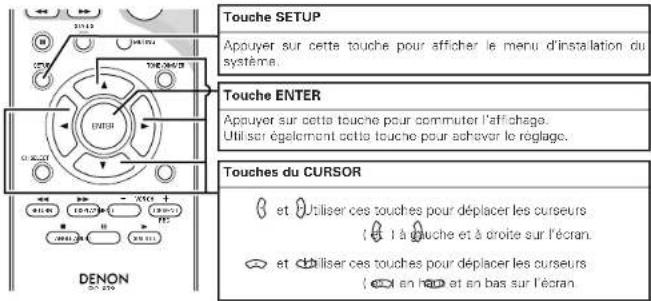

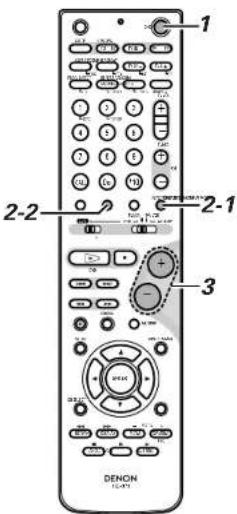

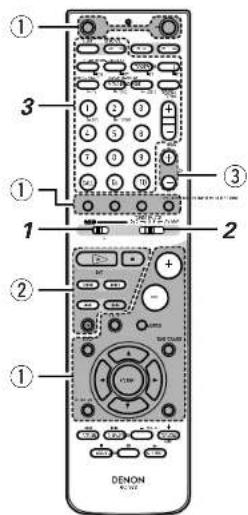

(3) Télécommande

• Pour plus de détails sur les fonctions de ces pièces, sa référer aux pages indiquées entre parenthèses ().
• Certaines touches de la télécommande ont plusieurs fonctions.
  La commutation entre les différentes fonctions s'effectue à l'aide des sélecteurs de mode de la télécommande.

Témoin de transmission
② Touche de minuterie SLEEP .....(88)
③ Touche NTSC/PAL (96)
4 Touche CLEAR 195
5 Touche A-B REPEAT....(94)

• Pour de plus amples détails sur les fonctions et opérations des diverses parties, référez-vous aux pages indiquées entre (parenthèses).
• Les touches indiquées sont les touches de commande du DVD et peuvent être utilisées quand le sélecteur de mode de commande de la télécommande est placé en position A/V et DVD.
• Les forcions des touches système (*) sont changées en utilisant la sélectionneur de mode de la télécommande.

6 Touche PROG/DIRECT....(95) 7 Touche REPEAT....(94)
8 Touches numériques (0-9, +10).....(79, 81, 92)
⑨ Touche CALL....(95)
10 Touche TEST TONE .....(85, 86)
⑪ Touche de sélection INPUT MODE....(87)
12 Touche DVD PLAY....190, 91, 94, 95;
Touche DVD STOP....(90, 91)
14 Touches DVD SKIP....(90, 91)
15 Touches DVD SEARCH....(91, 92)
16 Touche DVD PAUSE....(90, 92)
⑰ Touche STATUS....(90, 97)
13 Touche SETUP (82\~86, 96)
19 Touche CH SELECT .....(85, 86)
20 Touche RETURN....190
21 Touche DISPLAY 192
22 Touche ANGLE (93)
② Touche de sélecteur AUDIO .....(93, 96)
24 Fenêtre de transmission de signal de
telecommande ....(78)
⑤ Touche POWER 179,87
* Touches SYSTEM .....(77, 78)
27 Touche ZOOM....(93)
28 Touche RANDOM 1941
29 Touches de sélection INPUT SOURCE .....177
30 Touches TUNER TUNING +/- (98, 99)
31 Touches TUNER PRESET CH +/- (99)
32 Touche de sélecteur FUNCTION....(87)
33 Touche de sélecteur SURROUND MODE...(89, 90)
34 Commutateurs de sélecteur de mode
.177, 60, 81, 68, 98)
35 Touches de contrôle du volume principal .....1871
36 Touche MUTING 188
37 Touche TONE/DIMMER....(87)
38 Touche ENTER (82)
39 Touche CURSOR....(82)
40 Touche TOP MENU....(90)
41 Touche MENU (90)
42 Touche SUBTITLE (93, 96)
43 Touches SYSTEM....(77, 81)

(4) Noms et fonctions des touches de la télécommande sur l'ADV-500SD

• Les touches des sections ① \~ ③ peuvent être utilisées quelle que soit la position des commutateurs de mode 1 et 2.
• Considérer A/V mm DVD positions standard, et les commuter comme il se doit pour l'utilisation

1

Mettre le commutateur de mode 1 dans la position "A/V".

2

Mettre le commutateur de mode 2 dans la position de la fonction que l'on désire utiliser (DVD, TUNER ou AV AMP).

① Touches de commande de l'amplificateur surround ON : Met l'ADV-500SD sous tension
OFF : Met l'ADV-500SD hors tension
FUNCTION : Sélection de fonction
(dans l'ordro)
SURROUND : Sélection du mode surround
INPUT MODE : Sélection du mode d'entrée
TEST TONE : Activation/Désactivation de la
tonalité de test
+ : Augmentation du volume principal
: Diminution du volume principal
MUTING : Activation/Désactivation de la
sourdine
STATUS : Sélection de l'écran de statut
TONE/DIMMER : Sélection et réglage de la
tonalité/DIMMER
SET UP : Activation/ Désactivation du
mode de configuration
CH SELECT : Selection at réglage du niveau de
cana
Déplacement du curseur vers le
haut, le bas, la gauche et la droite
ENTER : Réglage d'entree

② Touches de commande du DVD

Lecture Imise sous tension

automatique et sélection de

fonction auto

; Arrêt

: Saut (repérage)

: Recherche lretour rapide et

avance rapide)

: Pause et image par image

③ Touches de commande tuner

: Parcours des canaux prérêglés

vers le haut/bas

(mise sous tension automatique

et sélection de fonction auto)

3

Faire fonctionner l'ADV-500SD.

[1] Touches du système d'amplificateur

surround

(Utilisé avec le commutateur de mode 2

règle sur "AV AMP")

• Ces opérations sont possibles avec le

commutateur de mode 1 dans

n'importe quelle position.

Les opérations en gris peuvent être

réalisées

[2] Touchas système DVD

IUtilisé avec le commutateur de mode 2 régé sur "DVD")

NTSC/PAL : Sélection NTSC/PAL

ZOOM : Activation/desactivation du

zoom

A-B REPEAT : Réglage de la lecture de

répetition A-B

CLEAR : Effacement du programme

RANDOM : Activation/désactivation de

la lecture aléatoire

REPEAT : Réglage de la répétition de

PROG/DIRECT

Sélection de lecture

programmée/directe

CALL : Appel programme

0-9, +10 : Touches numénques

TOP MENU : Appel du menu principal

MENU : Appel de menu

DISPLAY : Appel/sélection de l'affichage

RETURN : Retour au menu

SUBTITLE : Sélection de la langue des

sous-titres

AUDIO : Sélection de la langue audio

ANGLE : Selection de l'angle

FRANCAIS

3

[3] Touches du système tuner

Utilisé avec le commutateur de mode 2 réglé sur "TUNER")

BAND : Sélection de la bande FM/AM

MEMO : Mémoire de présélection

MODE : Sélection du mode auto/mono FM

TUNER +/- : Synchronisation tuner vers le haut/bas

1\~10, +10 : Touches numériques des canaux préréglés

RDS : Utiliser cette touche pour vous orienter dans les stations en utilisant le système de données radio.

PTY : Appuyer sur cette touche après avoir sélectionné "PTY" avec la touche RDS pour choisir un des 29 types de programme.

CT Utiliser ceci pour corriger l'heure de l'horloge du ADV-500SD. Aopyer sur cette touche quand le service de remise à l'heure d'une station RDS est correctement reçu. "TIME" s'affiche pendant 2 secondes et l'horloge du ADV-500SD est corrigée. "NO DATA" s'affiche si la station RDS n'offre pas de service de ramise à l'heure et quand l'amission n'est pas correctement reçue.

RT : Appuyer sur cette touche pendant la réception de stations RDS pour sélectionner la fréquence, PS (ou le nom de la station), PTY ou RT s'affiche.

Noter que cette touche ne fonctionne pas si la réception est mauvaise.

Le mode d'affichage change comme suit chaque fois que la touche est pressée.

※ Le nom de la station est affiché en priorité à la place de l'affichage de PS quand un canal dont le nom de la station a été préréglé est ajusté.

9

TÉLÉCOMMANDE

- L'unité de télécommande comprise (RC-973) peut être utilisée pour actionner non seulement cet appareil, mais également d'autres composants DENON compatibles avec télécommande. En addition, la même contient les signaux de commande pour d'autres télécommandes, alors elle peut être utilisée pour faire fonctionner des produits non de Danon mais compatibles avec la télécommande.

(1) Insertion des piles

① Déposer le couvercle arrière de l'unité de télécommande.
② Placer les trois piles R6P/AA dans le compartiment à piles dans la direction indiquée. ③ Remettre le couvercle arrière en place.

Remarques sur les piles

• Utiliser des piles R6P/AA dans l'unité de télécommando.
• Les piles doivent être remplacées par des neuves approximativement une fois par an, bien que cela dépende de la fréquence d'utilisation.
• Même si moins d'un an s'est écoulé, remplacer les piles par des neuves si l'appareil ne fonctionne pas lorsque l'unité de télécommande est actionnée à proximité. (La pile fournie ne sert que pour la vérification du fonctionnement. La remplacer par une neuve le plus tôt possible.)
• Lors de l'insertion des piles, toujours procéder dans la bonne direction, en suivant les marques "⊕" et "⊖" du compartiment à piles.
• Pour éviter des dommages ou une fuite du liquide de pile.
• Ne pas utiliser de pile neuve avec une ancienne.
• Ne pas utiliser deux types de pile différents.
• Ne pas court-circuiter, démonter, chaufter ou jeter les piles dans des flammas.
• Enlever les piles de l'unité de télécommande chaque fois que vous prévoyez de ne pas l'utiliser pendant une longue durée.
• Si le liquide de pile devait fuir, essuyer soigneusement le liquide de l'intérieur du compartiment à piles, et insérer de nouvelles piles.
• Lors du remplacement des piles, avoir les piles neuves à portée de la main, et les insérer aussi rapidement que possible.

(2) Utilisation de l'unité de télécommande

• Diriger l'unité de télécommande vers le capteur de télécommande situé sur l'unité principale de la manière indiquée dans le diagramme.
• L'unité de télécommande peut être utilisée d'une distance droite d'environ 7 mètres/22 pieds de l'unité principale, mais cette distance sera raccourcie s'il y a un obstacle dans le chemin ou si l'unité de télécommande n'est pas directement pointée vers le captaur de télécommande.
• L'unité de télécommande peut être actionnée à un angle horizontal d'un maximum de 30 degrés par rapport au capteur de télécommande.

REMARQUES:

• Il peut être difficile d'actionner l'unité de télécommande si le capteur de télécommande est exposé aux rayons directs du soleil ou à une forte lumière artificielle.
• Ne pas appuyer simultanément sur les touches de l'unité principale et de l'unité de télécommande pour ne pas entraîner de mauvais fonctionnement.
• Des enseignes au néon ou autres appareils qui générent des parasites de type impulsionnel peuvent entraîner des erreurs de fonctionnement, par conséquent, garder l'appareil aussi loin que possible de tels tubes au néon.

FRANCAIS

(3) Mémoires préréglées des télévisions et lecteurs vidéo

- Des composants d'autres marques peuvent être actionnés avec la télécommande inclue en stockant leurs codes dans la mémoire prérégée. Veuillez nater que selon le modèle, certaines opérations peuvent ne pas être possibles et certaines touches peuvent ne pas fonctionner correctement.

■ Non règle en usine.

3 Appuyoz sur la touche alimentation ON et la touche OFF simultanément. • Le LED de transmission (indicateur) clignote.

4

Appuyez sur la touche TV PWR pour prérégler une télévision, sur la touche VCR PWR pour prérégler un lecteur vidéo, puis entrez le numéro à trois chiffres correspondant à la marque du composant dont les signaux doivent être stockés dans la mémoire préréglée référez-vous aux tableaux de codes de la télécommande pages 79 à 81).

REMARQUES:

- Quanc les touches sont appuyées pendant le réglage de la mémoire préréglée, leurs signaux sont envoyés du transmetteur de la télécommande, couvrez donc le capteur de la télécommande pendant la réglage de la mémoire préréglée afin d'éviter une manipulation accidentelle.

- Selon le modèle et l'année de fabrication, certains codes de la télécommande pour les marques incluses dans les tableaux peuvent ne pas fonctionner correctement.

- Pour certaines marques, il existe de nombreux types de codes de télécommande. Si une opération ne fonctionne pas, essayez de changer pour un des autres codes.

Combinaisons de codes préréglés pour différentes marques

TV
Admiral 045, 121		Fortress	012
Adventura 122		Fujitsu 004, 062
Aiko 054		Funai	004, 062
Akai 016, 027, 046		Futurtech	004
Allerton 062		GE	020, 036, 037, 040, 044, 058, 066, 089, 119, 120, 125, 147
A Mark 007
Amtron 061		Goldstar	015, 029, 031, 039, 048, 051, 056, 057, 067, 068, 069, 116, 165
Anam 006, 007, 036
Anam National 061, 147
AOC 003, 007, 033, 038, 039, 047, 048, 049, 133		Grundy 062
		Hitachi	029, 031, 051, 052, 070, 111, 112, 113, 124, 134
Archer 007
Audiovox 007, 061		Hitachi Pay TV	151
Bauer 155		Infinity	017, 071
Belcor 047		Janeil	122
Bell & Howell 045, 118		JBL	017, 071
Bradford 061		JC Pormy	029, 034, 039, 040, 041, 044, 048, 050, 058, 066, 069, 076, 088, 090, 095, 125, 136, 159
Brackwood 003, 047
Candle	003, 030, 031, 032, 039, 047, 049, 050, 122	JCB	046
Capehart	003	JVC	019, 051, 052, 072, 073, 091, 117, 126
Celebrity	046
Circuit City	003	Kawasho	016, 046
Citizen	029, 030, 031, 032, 034, 038, 047, 049, 050, 054, 061, 095, 122, 123	Konwood	038, 056, 057
		Kloss	010, 032
		Kloss Novabsam	005, 122, 127, 131
Concerto	031, 047, 049	KTV	074, 123
Colortyme	003, 047, 049, 135	Loewe	071
Contec	013, 051, 052, 061	Logik	144
Cory	051, 052, 061	Luxman	031
Craig	004, 061	LXI	003, 014, 017, 024, 040, 044, 063, 071, 075, 076, 077, 118, 125
Crown 029
Curtis Mathes	029, 034, 038, 044, 047, 049, 053, 095, 118	Magnavox	005, 010, 017, 030, 033, 039, 050, 058, 071, 078, 079, 085, 089, 109, 109, 110, 127, 131, 132, 145
Dacwoo	027, 029, 039, 048, 049, 054, 056, 106, 107, 137
Daytron	003, 049
Dimensia	044	Marantz	015, 017, 071, 080
Dxi	007, 015, 027	Matsui	027
Electroband	046	Memorex	014, 027, 045, 083, 118, 144
Electrohome	029, 056, 057, 058, 147	Matz	160, 161, 162, 163, 164
Eita	027	MGA	001, 039, 048, 056, 057, 058, 065 081, 083
Emerson	029, 051, 059, 060, 061, 062, 118, 123, 124, 139, 148	Midland	125
Envision	038	Minutz	066
Etron	027	Mitsubiohi	001, 016, 039, 048, 056, 057, 058, 065, 061, 082, 083, 105
Fisher	014, 021, 063, 064, 065, 118
Formenti	155	Montgomery Ward	011, 020, 144, 145, 146

FRANCAIS

Motorola 121, 147

MTC 031, 034, 039, 048, 095

NAD 038, 075, 076, 128

National 002, 036, 061, 147

National Quentics 002

NEC 031, 038, 039, 049, 057, 084, 086, 135, 147

Nikko 054

NTC 054

Optimus 126

Optionica 011, 012, 093, 121

Orion 004, 139

Panasonic 002, 009, 017, 036, 037, 071, 141, 143, 147

Philco 005, 010, 030, 050, 051, 066, 079, 085, 127, 131, 132, 145, 147

Philips 005, 015, 017, 050, 051, 056, 079, 087, 088, 089, 131, 132, 147

Pioneer 124, 128, 142

Portland 054

Price Club 095

Proscan 040, 044, 125

Proton 035, 051, 092, 129

Pulsar 042

Quasar 036, 037, 074, 141

Radio Shack 011, 044, 063, 093, 119

RCA 040, 044, 125, 130, 137, 151, 152

Realistic 014, 063, 093, 118

Sasho 027

Samsung 003, 015, 034, 053, 055, 057, 094, 095, 136, 153

Sansui 139

Sanyo 013, 014, 021, 022, 063, 064, 081, 096

SBR 015
Schneider	015
Scott	062
Scars 008, 014, 021, 022, 023, 024,025, 040, 052, 057, 062, 063,064, 065, 073, 075, 076, 097,098, 125, 169
Sharp	011, 012, 013, 026, 093, 099,100, 104, 121
Siemens	013
Signature	045, 144
Simpson	050
Sony	043, 046, 138, 146, 160
Soundsign	030, 060, 062
Specticon	007, 033
Squareview	004
Supra-Vacy	032, 122
Suprema	046
Sylvania 005, 010, 017, 030, 078, 079,065, 089, 101, 127, 131, 132,145, 155
Symphonic	004, 148
Tandy	012, 121
Tatung 036, 124
Technics	037
Teknika	001, 030, 032, 034, 052, 054,078, 083, 095, 144, 156, 157
Tera	035, 129
Toshiba 008, 014, 034, 063, 075, 076,095, 097, 136, 158, 159
Universal	020, 068, 088
Victor	019, 073, 126
Video Concepts	016
Viking 032, 122
Wards 005, 045, 066, 078, 085, 088,089, 093, 102, 103, 131, 132,149
Zenith	042, 114, 115, 140, 144, 149
Zorda	007

VCR
Admiral 081		Hitachi	009, 013, 023, 026, 058, 108, 109, 110, 111
Aiko 095
Alwa	009	JC Penny	004, 005, 007, 023, 028, 049, 062, 085, 087, 088
Akai	026, 027, 070, 072, 082, 083, 084
		Jenson	013, 026
Alba 055		JVC	004, 005, 006, 026, 029, 043, 044, 045, 046, 085
Amstrad	009
ASA 042		Kenwood	004, 005, 006, 026, 029, 033, 045, 065, 090
Asha	087
Audio Dynamic	005, 085	Kodak	088
Audiovox	088	Lloyd	009, 094
Beaumark 087		LXI	088
Broksonic	086, 093	Magnavox	015, 016, 042, 049, 063, 106
Calix 088		Magnin	087
Candle	006, 087, 088, 089, 090	Marantz 004, 005, 006, 015, 042, 049, 065, 090
Canon	049, 057
Capohart 025, 065, 066, 071		Maria	088
Carver 015		MEI	049
CCE 095		Memorex	009, 033, 049, 053, 060, 081, 067, 068, 091, 094, 115
Citizen	000, 007, 087, 088, 089, 090, 095
		Metz	123, 124, 125, 126, 127, 128
Craig	007, 087, 088, 091, 115	MGA	001, 017, 027, 041, 097
Curtis Mathes	006, 049, 073, 080, 087, 090, 092	MCN Technology	067
		Midland 011
Cybernex	087	Minolta	013, 023
Daowoo	025, 055, 059, 074, 089, 093, 095, 096	Mitsubishi	001, 003, 008, 013, 014, 017, 027, 029, 039, 040, 041, 045, 097
Daytron	025, 055
DBX 005, 085		Motorola 081
Dumont 053		Montgomery Ward001, 002, 007, 009, 049, 063, 081, 115, 117
Dynatech	009
Electrohoma	001, 088, 097	MTC 009, 087, 094
Electrophonic	088	Multitech	007, 009, 011, 037, 090, 094
Emerson 001, 003, 017, 027, 086, 098, 089, 092, 093, 097, 100, 101, 102, 103, 104, 117	NAD 038
		NEC 004, 005, 006, 018, 026, 029, 045, 061, 062, 085
Fisher	009, 028, 031, 053, 054, 091, 096, 099, 115	Nikko 088
		Noblex	087
GE	007, 011, 049, 050, 051, 052, 073, 080, 087	Optimus 081, 086
		Optionica 021
Go Video	047, 048	Panasonic 024, 049, 064, 066, 067, 068, 069, 107
Goldstar	006, 012, 062, 088, 129
Gradiente	094	Perdio	009
Grundig	042	Pentax	006, 013, 023, 058, 090
Harley Davidson	094	Philco 015, 016, 049
Harman Kardon	040, 062	Philips 015, 021, 042, 049, 105
Hi-Q 091		Pilot 088

FRANCAIS

Pioneer 005, 013, 029, 036, 037, 038,045, 065

Portland 025, 055, 090

Proscar 063, 080

Pulsar 060

Quartz 033

Quasar 034, 035, 049

Radio Shack 001, 002, 021, 061, 067, 068,091, 094, 097, 098, 115

Radix 068

Randex 088

RCA 007, 013, 019, 023, 058, 063,084, 085, 073, 080, 082, 087

Realistic 009, 021, 031, 033, 049, 053,091, 097, 098, 091, 094, 097,098

Ricoh 055

Salora 033, 041

Samsung 007, 011, 051, 059, 070, 083,087, 089, 113

Sanky 081

Sanaut 005, 026, 029, 045, 061, 085,114

Sunyo 032, 033, 053, 087, 091, 115,116

SBR 042

Scott 017, 020, 096, 089, 093, 117

Sears 013, 023, 028, 031, 033, 053,054, 086, 091, 096, 098, 115

Sertra 055
Sharp	001, 002, 021, 097
Shogun 037
Sony 075, 076, 077, 078, 079, 121
	122
STS	023
Sylvania	009, 015, 016, 017, 041, 049, 094
Symphonic	009, 094
Tardy	009
Tashiko 009, 088
Tatung 004, 026, 030
Teac 004, 009, 026, 094
Technics	024, 049
Teknika 009, 010, 022, 049, 088, 094
TMK	087, 092
Toshiba 013, 017, 020, 041, 069, 089, 098, 099, 117
Totevision	007, 087, 088
Unirech	087
Vector Research	005, 062, 085, 069, 090
Victor	005, 045, 046, 085
Video Concepts	005, 027, 085, 069, 090
Videosonic	007, 087
Wardis 013, 021, 023, 087, 088, 089, 091, 094, 097, 118, 119, 120
XR 1000	094
Yamaha	004, 005, 006, 026, 062, 085
Zenith	060, 078, 079

(4) Fonctionnement du lecteur vidéo/télévision après avoir stocké leurs signaux de télécommande dans la mémoire préréglée

1

Réglez la commutateur de mode 1 en position "A/V".

2

Réglez la commutateur de mode 2 en position "TV/VCR".

3

Actionnez le composant vidéo.

- Pour plus de détails, référez-vous au mode d'emploi du composant.

※ Il peut ne pas être possible de faire fonctionner certains modèles.

REMARQUE:

- Les touches de la télévision "TV PWR" et "TV IN" peuvent être actionnées tant que le commutateur de mode 1 est réglé en position "AV", quelle que soit la position du commutateur de mode 2.

3

Touches système ou téléviseur (TV) et du lecteur vidéo (VCR)

① Touches système de la télévision

TV PWR : Alimentation activée/désactives 0-9 : Numeros de chaîne

TV IN : Commutation de l'entrée télévision

TV VOL +, - : Augmentation/diminution du volume

TV CH +, - : Commutation des chaînes

② Touches système du lecteur vidéo

VCR PWR : Alimentation activée/désactivée VCR CH +, - : Commutation des chaînes ◀◀, ▶▶ : Recherche manuelle

(avance rapide et retour rapide) : Lecture Pause Arrêt

FRANCAIS

(1) Articles de réglage du système

• Une fois que toutes les connexions avec les autres composants vidéo ont été effectuées comme décrit dans la section "CONNEXIONS" (voir pages 72–75), effectuer les diverses connexions décrites ci-dessous pour l'écran en utilisant la fonction d'atticnage à l'écran du ADV-5005D.
• Utiliser les touches suivantes pour installer le système:

Items d'Installation du système et valeurs par défaut (réglées à la sortie de l'usine)

Installation			Réglages par défaut
QUICK SETUP		Règle la taille de la pièce et la position d'écoute	Taille de la pièce	Position assise	FRONT SP.	CENTER SP.	SURROUND SP.	SUB WOOFER	SURR. BACK
			Médium 4,2m x 4,2m (14ft x 14ft)	Annère	SMALL 2,7m (9 ft)	SMALL 2,4m (8 ft)	SMALL 2,1m (7 ft)	YES 2,7m (9 ft)	-
SYNTEM SETUP	SPEAKER CONFIGURATION	Entrer la combinaison des enceintes dans votre système et leur taille correspondante port (SMALL) pour les enceintes normales, grand (LARGE) pour les grandes afin de régler automatiquement la composition des signaux envoyés par les enceintes et la réponse en fréquence.	FRONT SP.		CENTER SP.	SURROUND SP.	SUB WOOFER	SURR. BACK SP.
			SMALL		SMALL	SMALL	YES	NONE
			SW FREQ. = 150 Hz / SW MODE = LFE / SPEAKER OUT = SW
	DELAY TIME	Ca paramètre sert à optimiser la relation de temps selon laquelle les signaux audio sont produits par les enceintes et le subwoofer selon la position d'écoute.	FRONT & SW CENTER				SURROUND	SURR. BACK
					2,4m (8 ft)		2,1m (7 ft)	(9 ft) -
	CHANNEL LEVEL	En position d'écoute, écouter les tonalités de test envoyées par les différentes enceintes et effectuer le réglage de sorte que le niveau de lecture des différentes enceintes sont égal.	FRONT L	CENTER	FRONT R	SURROUND R	SURROUND L	SURR. BACK L/C	SURR. BACK R
			0 dB	0 dB	0 dB	0 dB	0 dB	-	-
DVD SETUP	LANGUAGE	Régler la langue d'affichage à l'écran.	ENGLISH
	SUBTITLE	Régler la langue de sous-titrage.	OFF
	TV ASPECT 4 : 3 PS	Régler la taille d'écran pour le téléviseur utilisé.
	TV TYPE	Régler le système vidéo pour le téléviseur utilisé.	PAL
	WALL PAPER	Réglage du papier-point pour les écrans de réglage et de fonctionnement.	BLUE
	VIDEO OUT	Régler le connecteur qui génère des signaux entroliacées (S-VIDEO, COMPONENT, ou SCART).	S-VIDEO
	VIDEO MODE	Sélectionner le mode vidéo souhaité.	AUTO
	MID NIGHT MODE	Régler la sortie de gamme dynamique lors de la lecture de ciseques.	OFF
	RATING LEVEL	Réaliser le paramétrage de la restriction de lecture pour les DVD avec contrôle parental.	NO LIMIT
	PASSWORD		0000Changer le mot de passe.

FRANCAIS

(2) Avant d'installer le système

• Cette section décrit les opérations d'installation relative au surround. Pour les opérations d'installation en rapport avec le DVD, voir page 96
• Les opérations d'installation ne peuvent pas être réalisées si des disques sont en train d'être lus. Passer d'abord en mode stop.

1 So rôférer à "CONNEXIONS" (pages 72 à 75) et vérifier que toutes les connexions sont correctes.

2 Activer l'appareil. Apouver sur le commutateur POWER.

Unité principale Télécommande

Lorsque cette touche est activée, l'appareil est mis sous tension et l'affichage s'allume. Le son reste silencieux pendant quelques secondes, puis l'appareil fonctionne normalement. Lorsque cette touche est activée à nouveau, l'appareil est mis hors tension, passe en mode de voille et l'affichage s'éteint.

Lorsque la touche ON/STANDBY est dans l'état STANDBY, l'appareil est toujours connecté à la tension de la ligne CA. S'assurer de débrancher le cordon lorsque par exemple vous partez en vacances.

- A ce moment, "SETUP" apparaît brièvement sur l'affichage du panneau avant.

©QUICK SETUP : Sélectionner "ROOM SPACE" et "SEATING POSITION".

© SYSTEM SETUP : Réglages détaillés pour la fonction du système AV

© DVD SETUP : Réglages détaillés de la fonction DVD

5 Appuyer sur la touche ENTER afin d'afficher l'écran de réglage du menu respectif.

Télé:commande

(3) Réglages de système rapides

• L'ADV-500SD est préréglé avec des paramètres de système rapide pour un système surround à 5.1 canaux utilisant les enceintes 5.1 canaux spécifiées (SYS-500SDI).
  * Voir "(4) Changer les réglages de système" (pages 84 à 86) lors de l'utilisation d'encentes autres que celles décrites ci-dessous ou si vous souhaitez modifier les réglages.

1 Lors du menu d'installation, sélectionner "QUICK SETUP" (Réglages de systèmes rapides) puis appuyer sur la touche ENTER. (Voir page 83.)

2 Utiliser les touches et pour sélectionner "ROOM SPACE", ensuite utiliser os touches de déplacement du curseur et pour régler la taille de la pièce.

• La taille réglée est affichée en jaune,

3 Utilisez les curseurs 🔒 et pour sélectionner "Position d'assise", puis utilisez les curseurs 🔒 et 🔒 pour régler la position d'assise.

- La position réglée est affichée en jaune

Télécommande

4 Appuyer sur la touche ENTER pour accéder au réglage. • L'écran d'installation réapparaît.

Telecommende

5 Appuyer sur la touche SETUP pour sortir du mode d'installation. * Vous pouvez également quitter le mode d'installation en utilisant la touche de curseur lors de l'écran d'installation pour afficher "Quit setup" (Quitter installation) en jaune et appuyer ensuite sur la touche ENTER.

* Pour modifier les réglages. Lors de l'écran d'installation, sélectionner "SYSTEM SETUP" dans ""

A propos des réglages système rapides ROOM SPACE (Taille de la pièce):

Règle la taille de la pièce dans laquelle la produit est utilisé.

SMALL: 3.0 m x 3.0 m (10 ft x 10 ft)

MED.: 4.2 m x 4.2 m (12 ft x 12 ft) LARGE: 6.7 m x 6.7 m (20 ft x 20 ft)

SEATING PSITION (Position assise)

Règle si la position assise près du centre de la pièce ou vers l'arrière.

CENTER

Réglages:

Lorsque "ROOM SPACE" ou "SEATING POSITION" est sélectionne, la distance à partir de la position d'accoute aux différentes enceintes est affichée automatiquement. Si la distance relative est très différente de la distance effective (par exemple si une distance plus courte est affichée pour les enceintes frontales que pour les enceintes centrales, mais qu'en réalité c'est l'cosposé), régler la distance comme décrit dans la section "ADVANCED SETUP" (page 84).

Enceintes SURR. BACK:

Cette "QUICK SETUP" n'est pas disponible pour le réglage des enceintes SURR. BACK

FRANCAIS

(4) Changer les réglages de système

• Les réglages de système raôdes et les réglages par défaut effectués à l'usine sont modifiés depuis le menu de modification des réglages de système.
• Les réglages sont mémorisés jusqu'à la prochaine modification, même lorsque l'appareil est éteint.

[1] Régler le type d'enceintes

REMARQUE:

Le réglage suivant n'a PAS besoin d'être changé tant que l'on utilise ce produit avec les enceintes 5.1 canaux spécifiées (SYS-500SD).

Ne le changez que si vous ajoutez une enceinte "SURR. BACK" supplémentaire, ou lorsque vous souhaitez changer l'une des enceintes 5.1 canaux.

- La composition des signaux envoyés par les différents canaux et la réponse en fréquence sont réglées automatiquement selon la combina son d'encintes utilisée.

1 Lors du SETUP MENU, sélectionner "SYSTEM SETUP", puis appuyer sur la touche ENTER.

2 Lors de l'écran du SYSTEM SETUP MENU, utiliser les touches de curseur pour selectionner le système d'enceintes utilise dans le mode de "SPEAKER CONFIGURATION" et appuyer sur la touche ENTER.

3 Régler si les onceintes sont connectées ou pas et si elles le sont, régler également leurs paramètres de taille.

- L'item a régler est affiché en jaune, et les valeurs des autres items sont affichées en vert.

4 Entrer les réglages. • Le SYSTEM SETUP MENU

REMARQUE:

Sélectionner "Large" (Grand) ou "Small" (Post), non pas en ce qui concerne la taille de l'enceinte mais selon la capacité de l'enceinte à reproduire les signaux de basse fréquence (environ 100 Hz et moins). Si vous ne savez pas de quoi il s'agit, essayer de comparer le son selon les deux réglages (en régiant le volume sur une faible position, de sorte à ne pas endommager les enceintes) afin de déterminer le réglage aproprié.

Paramètres

LARGE...Selectionner cette fonction lors de l'utilisation d'ancintes pouvant reproduire complètement de faibles sons inférieurs à 100 Hz.

SMALL... Sélectionner cette fonction lors de l'utilisation d'enceintes ne foumissant pas un volume suffisant pour reproduire les fréquences basses de 100 Hz ou moins. Lorsque ce réglage est effectué, les fréquences inférieures à la fréquence réglée au subwoofer sont assignées au subwoofer.

NONE ....Sélectionner cette fonction lorsque aucune enconné n'est installée.

YES/NO...Sélectionner "Oui" lorsqu'un subwoofer est installé, et "Non" lorsque aucun subwoofer n'est installé.

Si le subwoofer a une capacité de reproduction des fréquences basses suffisante, un bon son peut être obtenu même lorsque la fonction "Small" (Petit) a été sélectionnée pour les enceintes avant, centrale et surround.

Pour la majorité des configurations d'encéintes, le fait d'utiliser le réglage SMALL pour les cinq enceintes principales et d'activer le subwoofer procurera les meilleurs résultats.

SURR. BACK

1 SP/2 SP/NONE ....Sélectionnez le nombre d'encintes à utiliser pour les enceintes SURR. BACK.

SPEAKER OUT

....Sélectionnez la sortie SURR. BACK/les bornes d'enceinte SUBWOOFER.

Fréquence du Subwoofer (SW FREQ.)

- Pour la fréquence du subwoofer à l'écran de réglage des encaintes, régler la fréquence de recouvrement des basses pour la lecture à partir du subwoofer.

- Sélectionner "80 Hz", "100 Hz", "120 Hz" ou "150 Hz" I-6 dB pour chacunl. Les basses inférieures à ces fréquences sont reproduites par le subwoofer.

(Réglage par défaut à la sortie d'usine: "150 Hz")

Répartition des basses fréquences

- Dans les modes Dolby numérique, Dolby Pro Logic II, DTS, et surround virtual, les signaux des basses fréquences pour les canaux sont les réglages de l'enceinte ont été effectués sur "Petit" sont reproduits par le subwoofer. Les basses fréquences des canaux réglés sur "Grand" sont reproduits par ces canaux.

(Si le réglage a été effectué sur "120 Hz", les canaux réglés sur "Small" reproduisent les sons de 120 Hz et plus, alors que les fréquences basses de moins de 120 Hz sont reproduites par le subwoofer.)

- Dans les modes surround autres que ceux énumérés ci-dessus, les basses fréquences inférieures à la fréquence réglée pour la fréquence du subwoofer sont reproduites par le subwoofer sans tenir compte du fait que les enceintes aient été réglées sur "Large" ou sur "Small".

- Régler la fréquence du subwoofer selon les capacités de reproduction des basses fréquences de vos enceintes et de votre subwoofer.

Mode subwoofer (SW MODE)

- Le réglage du mode subwoofer n'est valide que lorsque "LARGE" est sélectionné pour les enceintes avant et que "YES" est réglé pour le subwoofer dans les réglages de "SPEAKER CONFIGURATION"

- Lorsque le mode "LFE + Main" est sélectionné, les signaux des basses fréquences des canaux pour lesquels "Large" a été spécifié, sont reproduits par ces canaux et également par le canal du subwoofer. Le canal du subwoofer reproduit les signaux LFE et les signaux de basse fréquence des principaux canaux régles sur "Large".

- Le son des basses est plus uniformément réparti dans la pièce lorsque ce mode est sélectionné, mais selon la taille et la forme de la pièce, des interférences peuvent en fait provoquer une diminution du volume des basses.

- Lorsque le mode "LFE" est sélectionné, les signaux de basse fréquence des canaux pour lesquels "Large" a été spécifié ne sont reproduits que par ces canaux. Uniquement les signaux LFE sont reproduits par le canal du subwoofer.

- Ce mode permet d'éviter les interférences des basses dans la pièce.

- Lorscue le subwoofer est réglé sur "YES", les basses sont émises par le subwoofer sans tenir compte du réglage du mode du subwoofer dans les modes surround autres que Dolby/ DTS.

[2] Réglage de la distance des enceintes

- Entrer les distances de la position d'écoute aux enceintes et régler le temps de retard ou surround.

- Les réglages par défaut ci-dessous ont été effectués à l'usine

Préparations:

Mesurer les distances de la position d'écoute aux enceintes (L1 à L4 sur le schéma à droite).

L1: Distance de l'enceinte centrale à la position d'écoute

L2: Distance des enceintes avant à la position d'écoute

L3: Distance de l'enceinte acoustique d'ambiance (surround) à la position

d'écoute

L4: Distance de l'enceinte SURR. BACK à la position d'écoute.

Pour réaliser ces opérations à partir d'endroits autres que ceux spécifiés dans le menu de changement des réglages de système, voir page 84.

2 Lors du SYSTEM SETUP MENU, sélectionner "DELAY TIME".

Télécommande

• L'écran "DELAY TIME" apparaît.

• Utiliser les touches de curseur

sélectionner l'unité de distance.

"METERS" ou "FEET"

Appuyer sur la touche du curseur de

poursuivre et de passer à l'étape suivante si

vous ne souhaitez pas modifier de réglage.

3 Lorsque "YES" est sélectionné pour "DEFAULT", les temps de retard des différentes enceintes sont réglés sur les valeurs par défaut.

© YES: AVANT & SW • 2,7 m

CENTER→2,4

SURROUND →2.1 m

SURR. BACK→2.7 m

© NO: Les réglages actuels sont utilisés.

4 Sélectionnrar les anceintes à régler à l'aide des touches de curseur et régloensuite la

distance entre les enceintes et la position d'écoute

à l'aide des touches de curseur Ⓗ et Ⓑ

- Régler la distance entre l'enceinte centrale et la position d'écoute.)

La distance charge par unité de 0,1 mètre (1 pieds) chaque fois que la touche est activée. Sélectionner la valeur la plus proche de la distance mesurée.

* La différence de distance réglée pour les différentes enceintes ne doit pas cépasser 3 mètres (10 pieds).

Si une distance non compatible est réglée,

"CAUTION: INVALID DISTANCE" est affiché.

Entrar le réglage.

• Le SYSTEM SETUP MENU

réapparaît.

Télécommande

[3] Réglage du niveau de canal

• Utiliser ce réglage afin de procéder aux ajustements de sorte que le niveau de lecture entre les différents canaux soit égal.
• En vous plaçant à la position d'écoute, écouter les tonalités de test produites par les anceintes afin de régler le niveau.
• Le niveau peut également être réglé directement à partir de la télécommande. (Touche TEST TONE, CH SELECT.) (Voir page 86.)

1 Afin de réaliser ces opérations à partir d'endroits autres que le menu de changement des réglages du système, voir page 84.

2 Lors du SYSTEM SETUP MENU, sélectionner "CHANNEL LEVEL".

Telecommende

• L'écran CHANNEL LEVEL apparaît.

3 Sélectionner "TEST TONE MODE"

- Sélectionner le mode.

Télocommande

Sélectionner "AUTO" ou "MANUAL".

• AUTO: Ajuster la niveau pandant que vous écoutez les tonalités de test produites
automatiquement par les différentes encontes.
- MANUAL: Sélectionner l'enteinte à partir de laquelle vous souhaitez produire la tonalité de test pour effectuer le réglage.

4 Si "YES" est sélectionné pour "LEVEL CLEAR", les réglages de niveau de toutes les enceintes sont effectués sur 0 dB.

© "YES": Les niveaux des différentes encontes sont tous réglés sur 0 dB.
"NO": Les enceintes conservent leur niveau de réglage actuel.

5 Régler les niveaux de canal dans le mode de "tonalité de test"

- Sélectionner le mode "TEST TONE START" à l'aide des touches de curseur ⚙ et ⚙, puis sélectionner "YES" avec la touche de curseur Ⓗ pour envoyer les tonalités de test

6 ①Lorsque "AUTO" est sélectionné dans le "TEST TONE MODE"

• Les tonalités de test sont automatiquement émises par les différentes anceintes
• Les tonalités de test sont émises par les différentes enceintes, dans l'ordre suivant, à des intervalles de 4 secondes pour la première et la seconde fois, à des intervalles de 2 secondes à partir de la troisième fois.

→ FRONT L→ CENTER → FRONT A→ SURROUND A

• Utilisar les touches CURSOR afin de régler
  toutes les enceintes sur le même volume.
• Le volume peut être réglé entre -10 dB et +10
  dB par pes de 1 dB.

② Lorsque le mode "MANUAL" est sélectionné

- Utiliser les touches CURSORS et pour sélectionner l'enceinte qui va ématta les tonalités de test, puis utiliser les touches CURSORS et pour régler le volume de sorte que les tonalités de test provenant des différentes enceintes soient au même volume.

FRANCAIS

7 Après avoir réalisé les réglages ci-dessus, appuyer sur la touche ENTER. • L'écran de "SYSTEM SETUP MENU" réapparaît.

* Pour effacer les réglages après avoir effectué l'accord

Afficher l'écran de réglage du niveau de canal, puis utiliser les touches de curseur et pour sélectionner "LEVEL CLEAR" et "YES". Les réglages de niveau pour toutes les encontes sont effectués sur 0 dB.

REMARQUES:

• Lorsque vous régler les niveaux de canal en mode SYSTEM SETUP CHANNEL LEVEL (niveau de canal d'installation du système), les réglages de niveau de canal effectué vont affecter TOUS les modes surround. Considérer ce mode comme un mode de réglage principal du niveau de canal.
• Après avoir réalisé les réglages de SYSTEM UP CHANNEL LEVEL, il est alors possible d'activer les modes surround individuels et de régler les niveaux de canal qui seront mémorsés pour chacun des modes. Ensuite, lorsque un mode de son surround particular est activé, vos réglages de niveau de canal préférés pour ce mode uniquement seront restitués. Vérifier les instructions concernant le réglage des niveaux de canal à l'intérieur de chaque mode surround, à la page 89.

[4] Après avoir effectué l'installation du système

• Une fois que les réglages d'encaintes, la réglage du temps de retard ainsi que les réglages de niveau de canal sont effectués, il n'est pas nécessaire de les réinitialiser à moins que les composants vidéo ou les enceintes soient modifiés ou que les enceintes soient placées dans des positions différentes.
• Changer les réglages de sortie vidéo AV1 et de coupure automatique de DVD si nécessaire.

1 Lors du SYSTEM SETUP MENU, appuyer sur la toucha SETUP. • Les réglages modifiés sont enregistrés et l'affichage à l'écran s'éteint.

* Cette touche peut être activée à n'importe que moment du processus d'installation de système afin d'effectuer le processus.

REMARQUE:

Si les réglages de système rapides sont sélectionnés après avoir installé le système à l'aïce du menu de changement de réglage du système, les réglages des enceintes et du temps de retard sont modifiés et repassent sur les valeurs présélectionnées pour les réglages de système rapides.

REMARQUES:

Régage de niveau de canal par la télécommande. (Touche TEST TONE, CH SELECT) - Cette section décrit le réglage de niveau de canal par la télécommande.

(1) MODE AUTO

Appuyer sur la touche TEST TONE.

Telecommande

Les tonalités de test sont envoyées par les différentes enceintes. Utilisaz les touches pour ajuster de manière à ce que le volume des tonalités de test soit le même pour toutes les enceintes.

- Le canal à régler peut être modifié à l'aide de la touche CH SELECT et les touches de curseur (etc) de la télécommande pendant les réglages à l'aide des tonalités de test.

Télécommande

Une fois les réglages terminés, appuyez sur la touche TEST TONE.

Telecommande

(2) MODE MANUEL

- Même après avoir effectué le réglage à l'aide des tonalités de test (MODE AUTO), les différents canaux peuvent être ajustés en utilisant la procédure décrite ci-dessous afin de correspondre à la source du programme et satisfaire vos préférences.

Sélectionner l'enceinte dont

vous souhaitez régler le niveau • Le caral change comme indiqué ci-dessous chaque fois que la touche est activée.

Télécommande

Régier le niveau de volume de l'enceinte sélectionnée pendant que le niveau de canal est affiché.

elecommande

En fonction du mode SURROUND et de la SPEAKER CONFIGURATION, les tonalités de test ne sont pas émises par certaines enceintes. Lorsque vous sélectionnez STEREO comme mode SORROUND et SW NO comme SPEAKER CONFIGURATION, les tonalités de test sont émises par les enceintes avant L et R.

11 FONCTIONNEMENT DE BASE

1 Appuyez sur le commutateur POWER pour allumer l'appareil.

Unité principale

Telecommande

2-1 Sélectionnez une source en appuyant sur la touche FUNCTION. La source sélectionnée est indiquée sur l'écran du panneau avant.

DVD

TUNER

VIDEO 1

VIDEO 2

TV

Unité principale

Télécommande

2-2 Si l'on appuie sur la touche INPUT MODE, en alterne entre ANALOG et DIGITAL (AUTO, PCM, DTS).

- Lorsque vous sélectionnez une source numérique, le voyant "DIGITAL" peut clignoter sur l'écran. Il clignote lorsque l'appareil ne peut pas percevoir le signal numérique. Dans ce cas, connectez un équipement numérique à la borne DIGITAL IN et mettez le sous tension.

Télécommande

3 Lancez la lecture de la source, et augmentez petit à petit le volume jusqu'au niveau souhaité en tournant la molette VOLUME sur l'unité principale ou en appuyant sur la touche VOLUME (+,-) sur la telecommande (RC-973).

Unité principale

Télécommande

FRANCAIS

"Réglage de la qualité du son" et "DIMMER"

1 Appuyez sur la touche TONE/DIMMER pour sélectionner "BASS", "THEBLE" ou "DIMMER".

unite principale

Télécommence

À chaque fois que l'on appuie sur la touche TONE/DIMMER, le mode change comme suit:

(TONE OFF)

Pour régler le niveau de la gamme de son basse fréquence, sélectionnez "BASS" Pour régler le niveau de la gamme de son haute fréquence, sélectionnez "TRE". Pour atténuer l'écran ou panneau avant, sélectionnez "DIM".

2 Tournez la molette de Volume sur l'unité principale ou appuyez sur le bouton "+" , "-" sur la télécommande pour changer le réglage. "BASS" et "TRE": Le niveau peut être ajusté par étapes de 2cB de -10 à +10.

Unité principale
Télécommande

- Lorsque vous activez la minuterie sommeil, la fonction atténuateur est automatiquement activée.

FRANCAIS

Sourdine

Pour couper le son momentanément, appuyez sur la touche MUTING. Appuyez de nouveau sur la touche MUTING pour restaurer le son. Si vous changez le volume pendant la sourdine du en mode réglage de qualité du son, la sourdine sera annulée.

- Lorsque la sourdine est activée, le voyant MUTE s'allume à l'écran.

Télécommande

Casque

Pour une écoute privée, diminuez d'abord le niveau du volume de l'ADV-500SD au minimum. Ensuite, inséraz la prise de votre casque dans le jack PHONES et réglez le volume. Le son des encontes est coupé tant que le casque est branché.

- Chaque fois que les écouteurs sont connectés ou déconnectés, le signal provenant des connecteurs de sortie audio est coupé pendant un moment.

Minuterie sommeil

Réglez les commutateurs de sélection de la télécommande sur A/V et AV AMP.

1 L'appareil peut être mis en voille après un temps spécifique.

Appuyoz sur la touche SLEEP de manière répétée jusqu'à ce que le temps souhaité apparaisse à l'écran.

Le temps de sommeil peut être chargé par crans de 10 minutes.

SLEEP-10 (20, 30...ou 120)

Le voyant SLEEP s'allume et l'appareil sera étéint 10 (20, 30...ou 120) minutes plus tard.

• La touche SLEEP n'est disponible qu'en moda AV AMP. Si vous activez la SLEEP TIMER, réglez les commutateurs de sélection de la télécommande sur AV et AV AMP.
• Lorsque vous activez la minuterie sommeil, la fonction attenuateur est automatiquement activée.
• Si vous voulez vérifier le temps restant appuyez une fois sur la touche SLEEP. Le temps restant sera affiché pendant 4 secondes.
• Pour inactiver la minuterie de sommeil, appuyer de façon répétée sur la touche SLEEP, jusqu'à ce que la témoin "SLEEP" s'éteigne. La minuterie de sommeil peut également être inactivée en appuyant sur la touche d'alimentation de l'unité principale ou de la télécommande afin de mettre l'appareil en mode de veille.

Telecommence Unite principale Télécommande

12 MODE SURROUND

À chaque fois que l'on appuie sur la touche SURROUND, la mode surround change comme suit: Sélectionnez le mode surround approprié en fonction de la source de programme.

• Lorsqu'un signal de format Dolby Digital est généré, le mode surround passe automatiquement au mode DOLBY DIGITAL.
• Lorsque vous apouyez sur la touche SURROUND, le son et les signaux de sortie (numériques et analogiques) sont coupés pendant un moment.
• Il est recommandé d'utiliser une enceinte centrale lors de l'utilisation de cet appareil en mode Surround DTS/DOLBY DIGITAL/DOLBY PRO LOGIC II (PRO LOGIC IIx).
• Veuillez remarquer que des enceintes surround sont nécessaires pour que le mode DOLBY DIGITAL/OTS/DOLBY PRO LOGIC II (PRO LOGIC IIx) fonctionne et qu'une enceinte surround arrière est nécessaire pour que les modes HALL, CINEMA, CONCERT, DTS NEO:6, DTS ES et DOLBY DIGITAL EX fonctionnont.

DOLBY DIGITAL EX

Dans un cinéma, les bandes sons des films qui ont été codees grâce à la technologie Dolby Digital surround EX peuvent reproduire un canal supplémentaire qui a été ajouté pendant le mixage du programme.

Ce canal, appelé Surround Arrière, place des sons derrière la personne qui écoute, en plus des canaux actuellement disponibles que sont les canaux avant gauche, avant centre, avant droit, surround droit, surround gauche et subwoofer.

Ce canal supplémentaire permet d'obtenir une imagerie plus détaillée derrière la personne qui écoute et apporte plus de profondeur, une ambiance plus spacieuse et une plus grande localisation du son que jamais auparavant.

Dolby Digital Ex n'est pas disponible dans le système sans enceinte(s) surround arrière(s).

MODE DTS (Dts, Neo:6 Cinema, Neo:6 Music)

Ce mode est destiné aux sources codées DTS tels que les DISQUES LASER, CD, et DVD. Nec:6 correspond à une source de signal à 2 canaux.

DTS:

Ce mode est possible lors de la lecture de sources codées en DTS multi-canaux.
La lecture de sources DTS 5.1 canaux codées en multi-canaux procure cinq canaux audio principaux Igauche, centre, droite, surround gauche et surround droit ainsi qu'un canal d'Effet Basse Fréquence.
Le décodage DTS-ES n'est pas disponible dans ce mode.
Le mode DTS ne peut pas être utilisé lorsqu'une entrés analogique a été sélectionnée.

DTS ES Extended Surround est un nouveau format de signal numérique multi-canaux développé par Digital Theater Systems Inc. Tout en offrant une grande compatibilité avec le format traditionnel DTS Digital Surround, DTS-ES Extended Surround améliorer grandement l'impassion surround à 360 degrés et l'expression de l'espace grâce à des signaux surround plus étandus. Ce format a été utilisé professionnellement dans les cinémas depuis 1989. En plus des canaux surround 5.1 IFL, FR, C, SL, SR et LFE, DTS-ES Extended Surround offre également la canal SR (Surround Back = Surround Amiara) pour une lecture surround avec un total de 6.1 canaux. DTS-ES Extended Surround inclut deux formats de signaux avec différentes méthodes d'enregistrement de signal surround, telles que la méthode DTS-ES Discrete 6.1 et la méthode DTS-ES Matrix 6.1.

"DTS", "DTS-ES", "Neo:6" et "DTS 96/24" sont des marques commerciales de Digital Theater Systems, Inc.

NEO:6 Cinema, NEO:6 Music
Ce mode décode les signaux à 2 canaux en signaux à 6 canaux en utilisant une technologie à matrice numérique de haute précision.
Le décodeur DTS NEO:6 possède des propriétés presque discrètes en ce qui concerne les caractéristiques de fréquence des canaux ainsi qu'en termes de séparation des canaux.
En fonction des signaux devant être lus, le DTS NEO:6 utilise soit le mode NEO:6 CINEMA optimisé pour la cinéma, soit le mode NEO:6 MUSIC optimisé pour la musique.

Remarques:

• Le mode Neo.6 est disponible pour les signaux d'entrée à 2 canaux qui sont codés au format Dolby Digital ou PCM.
• Les signaux audio PCM peut être l'objet d'un traitement Pro Logic lorsque la fréquence d'échantillonnage est de 32kHz, 44,1 kHz ou 48 kHz.

FRANCAIS

DOLBY PRO LOGIC II apporte le plaisir du son surround à n'importe qual mixage stéréo, en faisant ressembler les mixages Dolby Surround déjà existant à un son Surround 5.1 canaux discret.
DOLBY PRO LOGIC IIx est une extension de la technologie DOLBY PRO LOGIC II. Cat algorithme hautement sophistiqué traite le contenu stéréo d'origine et 5.1 canaux pour produira 8.1 ou 7.1 canaux de sortie. Et DOLBY PRO LOGIC IIx n'est pas disponible sur le système sans Encainte Surround Arrière.
DOLBY PRO LOGIC II (PRO LOGIC III) possède les 3 modes ci-dessous.

Remarque:

• DOLBY PRO LOGIC II (PRO LOGIC IIx) ne fonctionnera pas sur une source monaurale.

DOLBY PRO LOGIC II (PRO LOGIC IIx) MUSIC

Le mode Musique crée une ambiance surround riche et enveloppante... envoyée au subwoofer, optimisant ainsi les superbes effets arrières panoramiques. Ce mode ne peut être utilisé qu'avec des sources audio à 2 canaux.

DOLBY PRO LOGIC II (PRO LOGIC IIx) CINEMA

La moda CINEMA est optimisé pour les films ou les programmes avec bande son Dolby Surround. Ce mode est également approprié pour les jeux vidéo.

DOLBY PRO LOGIC II (PRO LOGIC IIx) GAME

Le mode Jeu a été créé pour assurer que l'impact des basses provenant d'effets surround purs est entièrement envoyé au subwocler, optimisant ainsi les superbes effets arrières panoramiques. Ce mode ne peut être utilisé qu'avec des sources audio à 2 canaux.

DOLBY PRO LOGIC

Ce mode émule le décodage Dolby Pro Logic original.(3/1 surround) Il est adapté pour les bandes sons stéréo de films codés en Dolby Surround. Ce mode est disponible sur le système sans enceinte(s) surround.

FRANCAIS

AUTRE SURROUND

HALL

Lors de la lecture d'enregistrements de musique en live, ce mode permet d'obtenir la sensation d'être réellement au concert.

Lorsque ce mode est sélectionné, la source de programme normale est dirigée vers les enceintes principales et un son réfléchi est dirigé vers les enceintes surround.

Ce mode est adapté pour les sources de programme qui contiennent une grande quantité de réverbération.

CINEMA

Ce mode permet l'obtention d'un effet surround en trois dimensions similaire à celui d'un cinéma. Avec ce mode, vous pouvez profiter d'un effet surround similaire au son Dolby Surround même lors de la lecture d'un programme vidéo qui n'est code avec le système Dolby Surround.

CONCERT

La réverbération de ce mode produit un champ sonore qui recrée le son d'un stade.

5 STEREO, 6 STEREO ou 7 STEREO

Les signaux du canal avant gauche sont envoyés aux canaux surround et surround arrière gauche, les signaux du canal avant droit sont envoyés aux canaux surround et surround arrière droit, et la composante en phase des canaux gauche et droit est envoyée au canal central.

Utilisez ce mode pour profiter du san stéréo

STEREO

Le son est généré par les enceintes avant.

- Lorsque DTS ou DOLBY DIGITAL est sélectionné, le son surround est échantillonné vers le bas à 2 canaux.

■ Pour vérifier les paramètres surround actuels, etc.

Appuyez sur la touche STATUS sur la télécommande.

Telecommande

Les paramètres surround et la source de programme courante sont indiqués à l'écran à chaque fois que l'on appuie sur la touche STATUS.

LECTURE

(1) DVD/CD/VCD

Appuyez sur le commutateur POWER pour allumer l'appareil.

1

Unite principale

Télécommande
2

Appuyez sur la touche OPEN/CLOSE.

- Lorsque vous appuyez sur la touche OPEN/CLOSE, la fonction est automatiquement réglée sur DVD.

Unité principale
3

Placoz un disque sur le plateau avec l'étiquette imprimée vers le haut.

Ne placez jamais plus d'un disque à la fois sur le plateau.

4

Appuyez sur la touche OPEN/CLOSE pour fermer le plateau.

Lorsqu'un DVD est chargé, il se peut que la lecture commence automatiquement.

Unité principale

5
Appuyoz sur la touche PLAY pour lancer la lecture.

Unité principale

elecommande

DVD

Si un menu de titre apparaît à l'écran, sélectionnez un élément en appuyant sur les touches / / / / puis accuyez sur la touche "ENTFR"

• Selon le disque, vous pouvez utiliser les touches numériques pour sélectionner un élément.
• Le "Menu de titre" peut simplement être appelé "menu" ou "TOP MENU" dans les instructions fournies avec le disque.
• Si vous appuyez sur la touche "MENU" ou sur la touche TOP MENU pendant la lecture, le menu de titre apparaît à l'écran. (Dans certains cas, la lecture reprend au début du discue automatiquement).

CD Vidéo avec PBC

Lorsqu'un CD Vidéo (Version 2.0) possédant les fonctions de Contrôle de lecture (PBC) est chargé, un menu apparaît à l'écran. Sélectionnez un élément en appuyant sur les touches numériques pour lancer la lecture.
- Appuyez sur la touche ▶▶ pour avancer jusqu'au chapitre suivant. Appuyez sur la touche ◀◀ pour retourner au chapitre précédent.
- Si vous appuyez sur la touche RETURN pendant la lecture, le menu apparaît à l'écran.
- Appuyez sur la touche TOP MENU pour désactiver ou activer la fonction PBC.

Si vous appuyez sur la touche TOP MENU pendant la lecture, la lecture s'arrête.

Lorsque la fonction PBC est désactivée:

Si vous appuyez sur la touche PLAY (▶) en mode arrêt, la lecture commence à la première plage.

Lorsque la fonction PBC est activée:

Si vous appuyez sur la touche PLAY (▶) en moda arrêt, un menu apparaît à l'écran.

Sélectionnez un élément en appuyant sur les touches numériques pour lancer la lecture.

FRANCAIS

(2) MP3/WMA

MP3/WMA

Lorsqu'un disque MP3/WMA est chargé, les dossiers enregistrés sont affichés à l'écran.

Sélectionnez un dossier en appuyant sur les touches / et appuyez sur la touche "ENTER".

Une liste de numéros de plage et de titres (noms de fichiers) est affichée sur le côté droit de l'écran. Sélectionnez une plage et apouyez sur la touche "ENTER" ou la touche PLAY.

La lecture commence à la plage sélectionnée.

• Les tousées / 0 / 0 / ne pas pendant la lecture.
- Si vous souhaitez sélectionner un autre dossier, sélectionnez [...] en appuyant sur la touche
et appuyez sur "ENTER" pour retourner au dossier RACINE.
- Selon le disque, il se peut que des dossiers invisibles tels que "TRASH" soient affichés à l'écran. Veuillez ignorer ces dossiers qui ne contennent pas de fichiers MP3.

MP3ANMA

Pour lancer la lecture en mode arrêt, apouyez sur la touche PLAY.

Unité principale

Télécommande

2 Pour suspendre la lecture momentanément (mode pause)

Appuyez sur la touche PAUSE pendant la lecture.
La vidéo s'arrête sur une image sur les disques DVD et la musique est interrompue sur les disques MP3 et CD.
Pour reprendre la lecture, appuyez sur la touche PLAY (▶).
La lecture continuera là où elle a été interrompud.

fonctionnent MEMORY

Unité principale

Télécommande

Pour ouvrir le plateau de disque

Appuyez sur la touche OPEN/CLOSE pour ouvrir et fermer le plateau de disque.

- Même lorsqu'une autre fonction est sélectionnée, cette touche continue de fonctionner et la fonction passe à DVD.

Unità principale

Pour arrêter la lecture d'un CD et MP3

Appuyez sur la touche STOP.

Télécommande

- Cet appareil peut lire des fichiers musicaux CD-R/RW enregistrés en format de compression audio WMA (Windows Media Audiol®).

Windows Media et le logo Windows sont des marques ou des marques déposées appartenant à Microsoft Corporation (U.S.A.) aux Etats-Unis et dans d'autres pays.

※ WMA (Windows Media Audio): Nouveau codage audio de Microsoft Corporation (Etats-Unist)
• L'utilisation d'enregistrements autres que pour votre plaisir personnel n'est pas autorisée sans la permission du détenteur des droits d'auteurs, conformément à la loi sur les droits d'auteurs.
- La méthode de lecture est la même que sur cette page.
- Dans l'affichage de fichiers de l'écran d'informations du disque, les fichiers WMA seront affichés avec l'icône "WMA" au lieu de l'icône "MP3". (Les fichiers pour lesquels l'icône "WMA" n'est pas affichée ne peuvent pas être lus.)

(3) Reprendre la lecture

DVD

Pour arrêter et reprendre la lecture d'un DVD

Si vous appuyez sur la touche STOP pendant la lecture du DVD, "RESUME" apparaîtra brièvement sur l'affichage, et l'unité entrera en mode RESUME. Si vous souhaitez annuler le mode RESUME et arrêter complètement la lecture, appuyez de nouveau sur la touche STOP.

Comment reprendre la lecture

Pendant la lecture d'un DVD, appuyez sur la touche STOP à l'endroit où vous voulez interrompre la lecture.
"RESUME" apparaîtra brièvement sur l'affichage et le compteur de temps situé sur l'écran du panneau avant s'arrêto.
Appuyez sur la touche PLAY pour reprendre la lecture à l'endroit où elle a été interrompue.

(4) Lecture de vues fixes (Pause)

DVD/CD/MP3/WMA

Pendant la lecture, appuyer sur la touche PAUSE de l'unité principale ou de la télécommande.
- Apouyer sur la touche PLAY pour reprendre la lecture normale.

(5) Lecture depuis un chapitre/une plage spécifique

DVD/CD/MP3/WMA

Pour aller à un chapitre/une plage spécifique

Pondant la lecture, appuyez sur la touche SKIP (1◄◄ ou ►►) plusieurs fois jusqu'à ce que vous ayez trouvé le chapitre ou la plage souhaité(e).

Le chapitre/la plage sélectionné(e) sera lule) depuis le début.

Lorsque l'on appuie sur la touche ◄ pendant la lecture d'un CD, VCD avec mode PBC OFF, ou DVD, la plage en cours de lecture sera vue de nouveau depuis le début. Pour retourner au début de la plage précédente, appuyez deux fois sur la touche ◄

(6) Recherche vers l'avant / vers l'arrière

DVD/CD/MP3/WMA

Pendant la lecture, appuyer sur l'une des touches ◀◀ /

de la telecommence.

Sens amfere Sens avant

• Lorsque cette touche est de nouveau activée, la vitesse de recherche augmente (en quatre étapes).
• Appuyer sur la touche PLAY pour reprendre la lecture normale.

Telecommande

Recherche d'une partie de chapitre/plage

Pendant la lecture, appuyez sur la touche SKIP (I◄◄ ou ►►) et gardez-la enfoncée pendant plus d'1 seconde jusqu'à ce que la fonction de recherche soit activée.

Appuyez sur la touche PLAY ▶) lorsque la partie que vous souhaitez écouter est trouvée.

À chaque fois que l'on appuie sur la touche SKIP (ou) pendant plus d'1 seconda pendant la recherche, la vitesse de recherche est augmentée.

• La son est coupé pendant la lecture d'un DVD. Le son saute pendant la lecture d'un MP3.
• Lorsque la vitesse de recherche d'un DVD est multipliée par 4 ou plus, les sous-titres n'apparaissent pas à l'écran.
• Il se peut que cette fonction ne marche pas sur certains disques.

REMARQUE:

- Dans certains cas, l'écran de menu réapparaît lorsque l'une des touches ◀◀ / ▶▶ est activée pendant la lecture de menu d'un CD vidéo.

FRANCAIS

(7) Lecture au ralenti

DVD

Pour lire un disque au ralerti, appuyez sur les touches ◀◀, ▶▶ en mode fixe (Pause).

▶▶: lecture au ralenti vers l'avant

< lecture au ralenti vers l'arrière

À chaque fois que l'on appuie sur la touche ◀◀ ou ▶▶, la vitesse est chargée. (Quatre crans) (Trois crans sur les VCD)

Pour reprendre la lecture normale, appuyez sur la touche PLAY (▶).

• Le son est coupé pendant la lecture au ralenti
• Cette fonction n'est pas disponible pour les CD et les MPS/WMA.
• La lecture au ralenti vers l'arrière n'est pas possible sur les VCD.

(8) Lecture pas à pas

DVD

Pour l'ine un disque image par image, appuyez sur la touche III pendant la lecture. Le DVD sera "gelé" sur une image vidéo. À chaque fois que l'on appuie sur la touche III, l'image avance d'un cadre.

Pour reprendre la lecture normale, appuyez sur la touche PLAY (▶).
- Cette fonction n'est pas disponible pour les CD et MP3AMMA

(9) Lecture directe (sauf DVD)

CD

Sélectionnez une plage en appuyant sur les touches numéricues.

La lecture commence à partir de la plage sélectionnée.

Example: Pour sélectionner la plage N° 8

Exemple: Pour sélectionner la plage N° 18

Apouyez sur "+10", puis sur "8" dans les 2 secondes qui suivent.

14 AFFICHAGE À L'ÉCRAN

- Utiliser cette fonction pour afficher et modifier les informations sur le disque (titres, chapitres, durée, etc.)

REMARQUE

- La fonction d'affichage à l'écran ne fonctionne pas lorsque PBC est activé avec les CD vidéo. Appuyez sur la touche TOP MENU afin d'inactiver PBC.

En mode de lecture, appuyer sur le touche d'affichage (DISPLAY).

• D'affichage On-Screen s'affiche.
• L'image sur l'écran TV change chaque fois que la touche est enfoncée.
- Las paramètres affichés diffèrent d'un disque à l'autre.

Telecommande

Exemple: Pour les discues DVD vidéo

Exemple. Pour les CD vidéo et musicaux disque

Saisir à l'aide des touches numériques, puis appuyer sur la touche ENTER.

① Changement du titre, de la plage ou du chapitre • Pour les DVD

Utiliser les touches curseur Ⓗ et Ⓗ pour sélectionner la plage.
Saisir à l'aide des touches numériques, puis appuyer sur la touche ENTER.
• Pour les CD vidéo et audio
Utiliser les touches curseur ⏻ et ⏻ pour sélectionner la
plage. L'élément sélectionné s'affiche dans un cadre jaune.
Saisir à l'aide des touches numériques. La lecture démaire à partir de cette plage.

② Modification du temps écoulé

• Pour les DVD
  Utiliser les touches curseur θ et θ pour sélectionner le temps écoulé. L'élément sélectionné s'affiche
  dans un cadre jaune.
  Exemple : Pour 1 heure 32 minutes 47 secondes / "13247"
  : Pour 1 minute 26 secondes / "00126"
  • Pour les CD vidéo et audio
  Utiliser les touches cursour et pour sélectionner le tamps écoulé. L'élément sélectionré
  s'attène dans un cadre jaure.
  Exemple : Pour 1 minute 26 secondes / "0126"

Télécommance

15 UTILISATION DE L'AFFICHAGE À L'ÉCRAN

(1) Sélectionner une langue audio

Pour sélectionner une langue audio, appuyez sur la touche AUDIO pendant la lecture.

À chaque fois que vous appuyez sur la touche AUDIO, une langue et son système d'enregistrement sonore inclus sur le disque apparaissent à l'écran.

- Certains disques vous permettent de changer la langue audio uniquement depuis le menu disque. Dans ce cas, appuyez sur la touche MENU et changez les paramètres.

DVD

Télécommande

(2) Sélectionner une langue de sous-titrage

DVD

SUBTITLE 1/2 ENG

Pour sélectionner une langue de sous-titrage, appuyez sur la toucho SUBTITLE pendant la lecture.

À chaque fois que vous appuyez sur la touche SUBTITLE, les langues de sous-litrages incluses sur le disques apparaissent à l'écran.

Télécommende

• L'apparition à l'écran d'un sous-titre sélectionné peut prendre quelques secondes.
- Lorsque aucun sous-titrage n'est enregistré sur le discue, "OFF" est affiché.
- Dans certains cas, un sous-titre ne peut pas être désactivé même si vous sélectionnez "OFF". Les films enregistrés dans une langue étrangère pour la région où ils sont lus ont souvent des sous-titres "permanents".
- Certains disques vous permettent de changer les sous-titres uniquement depuis le menu disque. Dans ce cas, appuyez sur la touche MENU et changez les paramètres.
- Le nombre maximum de langues de sous-titrage stipulé par le fabricant est 32/32.

(3) Changer l'angle

DVD

3/5

1 Lorsqu'une scène enregistrée avec plusieurs angles de prise de vue est lieu, l'icône angle apparaît à l'écran. À chaque fois que vous appuyez sur la touche ANGLE tandis que l'icône angle est affichée, l'angle de la camera change.

Telecommende

• Lorsque aucun autre angle n'est enregistré, l'icône INTERDICTION Ⓧ est affichée.
• Vous pouvez changer le paramètre de telle sorte que l'icône angle ne soit pas affichée même lorsqu'une scène unregistrée sous plusieurs angles est loc.
• Le nombre maximum d'angles stipulé par le fabricant est de 9/9.

(4) Zoom image

DVD

1 Le Zoom vous permet d'agrandir l'image à l'écran à 2 fois (x2), 4 fois (x4) ou 16 fois (x16) sa taille normale.

Pour agrandir l'image, appuyez sur la touche ZOOM pendant la lecture.

Télécommande

À chaque fois que l'on appuie sur la touche ZOOM, le niveau d'agrandissement change. : entre: x2, x4, x16, désactivé

• Vous pouvez déplacer le point de zoom en appuyant sur les touches 📋 / 🌐 / 📄 / 🏠
  pendant la lecture avec zoom.
• Le zoom ne marche pas sur les sous-titres et les écrans de menu.
• Il se peut que le zoom ne fonctionne pas avec certains DVD.

• Tournor

B : Vers la droite
: Vers la gauche

• Inverser

: Le haut et le bas
: La gauche et la droite

FRANCAIS

16 LECTURE SPÉCIALE

(1) Lecture répétée

Lecture répétée d'un DVD
DVD/CD/MP3

1 À chaque fois que l'on appuie sur la touche REPEAT pendant la lecture, le mode change comme suit:

Telecommende

Répétée (DVD)

Répétée (CD)

Répétée (MP3)

Répétition de chapitre

La chapitre en cours de lecture sera lu de manière répétée. Si vous sélectionnez un autre chapitre dans le mode CHAPTER REPEAT, c'est le chapitre que vous avez sélectionné qui sera lu de manière répétée.

- Le voyant REPEAT s'allume, et "CHP" clignote sur le panneau avant.

Répétition de titre

Tous les chapitres du titre en cours seront lus de manière répétée.

Pendant la lecture programmée, les chapitres programmés seront lus de manière répétée.

- Le voyant REPEAT s'allume et "TITLE" cignote sur le panneau avant.

- Si un DISQUE MP3 est chargé, la touche REPEAT peut également changer le mode de lecture. (Mode lecture de dossier, Mode lecture de disque)

- Si l'on appuie sur l'une des touches suivantes, le mode répétition est annulé:

STOP en mode arrêt, OPEN/CLOSE, POWER FUNCTION

Lecture répétée d'une section définie (Répétition A-B)
DVD/CD

À chaque fois que l'on appule sur la touche A-B REPEAT, le mode change comme suit:

Telecommende

1 Lancez la lecture et désignez le point auquel la répétition A-B doit commencer (point AI en appuyant sur la touche A-B REPEAT. "REPEAT - A" apparaît à l'écran et "ACD" s'allume sur le panneau avant.

2 Lorsque l'on atteint le point où la lecture répétée devrait s'arrêter (point B), appuyez de nouveau sur la touche A-B.

"REPEAT - B" apparaît à l'écran et "ACDB" s'allume sur le panneau avant.

La section définie sera lue de manière répétée.

- Lors de la lecture d'un CD, le point A et le point B doivent être sélectionnés sur la même plage.

- Lors de la lecture d'un DVD, le point A et le point B doivent être sélectionnés sur le même titre.

- Il doit y avoir plus de 2 secondes entre A et B.

• Si l'on appuie sur l'une des touches suivantes, le mode répétition AB est annulé:

STOP (VCD,CD), STOP en mode arrêt (DVD) SKIP, A-B REPEAT, TOP MENU OPEN/CLOSE, POWER, FUNCTION

(2) Lecture aléatoire

CD

Les plages d'un disque peuvent être lues dans le désordre.

1 Appuyez sur la touche RANDOM pendant la lecture.

"RANDOM ON" apparaît à l'ocran et le voyant "RANDOM" s'allume sur le panneau avant.

Télécommande

2 Appuyez sur la touche PLAY (▶) pour lancer la lecture aléatoire.

Télécommande

- Si vous appuyez sur la touche ▶▶ pendant la lecture aléatoire, la plage suivante est sélectionnée au hasard puis lue. Une plage ne peut pas être lue deux fois pendant la lecture aléatoire.

- Pour arrêter la lecture a éatoire, appuyez sur la touche STOP et sur la touche RANDOM.

- Cette fonction ne fonctionne pas avec les CD Vidéo lorsque PBC est activé. Appuyez sur la touche TOP MENU afin d'inactiver PBC.

- Si l'on appuie sur l'une des touches suivantes, le mode aléatoire est annulé:

SHUFFLE en mode arrêt, PROG/DIRECT en mode arrêt, OPEN/CLOSE, POWER, FUNCTION

(3) Lecture programmée (CD)

On peut programmer jusqu'à 20 plages dans l'ordre souhaité.

- Cette fonction ne fonctionne pas avec les CD Vidéo lorsque PBC est activé. Appuyez sur la touche TOP MENU afin d'inactiver PBC.

CD

1 Apouyez sur la touche PROG/DIRECT en mode d'arrêt.

"PROG." s'allume sur l'affichage du panneau avant.

Télécommande

2 Appuyez sur une touche numérique pour sélectionner un numéro de plage.

3

Appuyez sur la touche ENTER.

Télécommande

Numéro de la plage programmée

Répétez les étapes 2 et 3 pour programmer plus de plages.

- Si l'on appuie sur l'une des touches suivantes, le mode program sera annulé:

PROG/DIRECT, OPEN/CLOSE, POWER, FUNCTION

4
Lorsque la sélection des numéros de plages est terminée, appuyez sur la touche PLAY pour lancer la lecture programmée.

Télécommende

Pour revenir à la lecture normale

Appuyez sur la touche STOP (■), et appuyez sur la touche PROG/DIRECT puis appuyez sur la touche PLAY (▶).

Pour revenir à la lecture d'une série de plages programmées

Appuyez sur la touche PROG/DIRECT en mode arrêt, puis appuyez sur la touche PLAY ▶.

Pour vérifier l'ordre dans lequel lire une série de plages programmées:

En mode arrêt avec "PROG." allumé, appuyez sur les touches CALL autant de fois que nécessaire.

- Si vous apouyaz sur la touche REPEAT 1/ALL et sélectionnez "REPEAT ALL", les plages programmées seront lues de manière répétée,

- Si l'on appuie sur l'une des touches suivantes, le mode program sera annulé:

PROG/DIRECT, OPEN/CLOSE, POWER, FUNCTION

CD

FRANCAIS

Vérifier le contenu programmé

1 En mode arrêt, appuyez sur les touches CALL de manière répétée. Le numéro de plage, le numéro de programme et le temps total de lecture sont affichés dans cet ordre.

Telecommande

Comment effacer des plages d'un programme

2 Pour effacer une plage programmée Sélectionnez la plage avec les touches / \ ,, puis appuyez sur la touche CLEAR.

Télécommandie

Pour effacer d'un coup toutes les plages programmées

- Appuyer sur l'une des touches suivantes. PROG/DIRECT, OPEN/CLOSE, POWER, FUNCTION

FRANCAIS

17 MODIFICATION DES PARAMÈTRES PAR DÉFAUT (DVD)

Ce chapitre décrit comment utiliser le menu DVD SETUP. La plupart des paramétrages et réglages doivent être définis lorsque vous utilisez le système pour la première fois.

En utilisant le menu DVD SETUP, vous pouvez régler la taille de l'image, régler une langue pour l'affichage à l'écran, limiter la lecture pour les enfants, etc.

ASSUREZ-VOUS QUE VOTRE TÉLÉVISEUR EST BIEN CONNECTÉ À L'ADV-500SD ET QU'IL EST ALLUMÉ. LA CONFIGURATION UTILISE LES MENUS À L'ÉCRAN POUR LA PROGRAMMATION.

1 Dans le mode stop, appuyer sur la touche SETUP.

Lors du menu d'installation, arruyer sur les touches de

curseur et pour

sélectionner "DVD SETUP" et

appuyer sur la touche ENTER

"SETUP" apparaît brièvement sur l'affichage du panneau

avant.

Télé:commande

2 Sélectionnez un élément que vous voulez changer en utilisant les touches et. Pour changer le réglage, appuyez sur la touche "ENTER" de manière répotée jusqu'à ce que le paramètre que vous voulez sélectionner apparaïse.

Utilisez les touches et et la touche

"ENTER" pour sélectionner et régler d'autres éléments.

3 Lorsque tous les réglages sont terminés, appuyez sur la touche SETUP pour quitter le menu DVD SETUP.

Télécommande

① Sélectionner les langues de SET UP (Configuration) (ENGLISH, FRENCH, SPANISH, GERMAN)

Vous pouvez sélectionner la langue pour l'affichage à l'ocran. (Voir page 92.)

La paramètre vous permet de sélectionner une langue de préférence pour les messages opérationnels du menu DVD SETUP ainsi que la langue de la bande son. La langue par défaut est l'ANGLAIS.

Remarque:

En cas de Reprise de la lecture, c'est le réglage de langue que vous avez sélectionné avant qui apparaît.

② SUBTITLE

Vous pouvez sélectionner une langue de préférence pour la son, les sous-àtras et le menu de disque.

- Lorsque vous sélectionnez une langue qui n'est pas enregistrée sur le DVD, c'est l'une des langues enregistrées qui est sélectionnée automatiquement.

- Vous pouvez annuler les réglages de langue AUDIO et SUBTITLE dans le menu SET UP par simple pression de la touche AUDIO et SUBTITLE respectivement sur la télécommande pendant la lecture d'un DVD.

Télécommande

Télécommande

③ TV ASPECT

Sélectionner le rapport d'aspect qui correspond à votre téléviseur.

4:3 PS (Mode Recadrage automatique)

Lorsque vous connectez un téléviseur normal au système, ce paramétrage affiche une image large sur tout l'écran du téléviseur avec une portion coupée automatiquement (côtés droit et gauche de l'image).

4:3 LB (Mode Boîte aux lettres)

Lorsque vous connectez un téléviseur normal au système, ce paramétrage affiche une image large avec des handes en haut et en bas de l'écran.

16:9 WIDE (Mode Écran large)

Utilisez ce paramétrage lorsque vous connectez un télévisour à écran large au système.

④ TV TYPE

Vous devez sélectionner le système

couleur pour le faire correspondre à votre téléviseur. Lorsque tous les

raccordements ont été réalisés,

téléviseur. Si votre téléviseur, est

MULTI ou PAL, appuyez sur la touche PAL/NTSC de

manière répétée jusqu'à ce que "MULTI" ou "PAL"

La paramétrane par début est PAL

PAL : Sélectionnez PAL lorsqu'un téléviseur

PAL (Standard Européen) est connecté.

MULTI: Sélectionnez MULTI lorsqu'un téléviseur

MULTIV est connecte.

NTSC : Sélectionnez NTSC lorsqu'un televiseur

NTSC est connecte.

⑤ WALL PAPER

BLEU

Choisissez cette fonction afin d'afficher un arrière-plan bleu.


Sélectionnez cette fonction pour afficher le papier point.

⑥ VIDEO OUT

S-VIDEO:

Sélectionnez ce paramètre lorsque votre téléviseur ou moniteur est connecté par le jack S-VIDEO. Des signaux S-VIDEO sont générés par le

jack 5 VIDEO. COMPONENT:

Sélectionnez ce paramètre lorsque votre télévisseur ou moniteur est connecté par le jack COMPONENT VIDEO.

Dos signaux vidéo composants sont générés par le jack COMPONENT VIDEO OUT.

SCART:

Sélectionnez ce paramètre lorsque votre téléviseur ou moniteur est connecté par le jack SCART VIDEO.

Dos signaux SCART VIDEO sont générés par lo connecteur AV CONNECTOR.

- Quel que soit le réglage, la prise jack VIDEO OUT est toujours active en mode INTERLACE SCAN.

- Si votre téléviseur est compatible avec le balayaga progressif, connectez le téléviseur par le jack COMPONENT VIDEO et sélectionnez la sortie COMPONENT VIDEO.

Aopuyez sur la touche "PROCESSIVE SCAN" sur l'unité principale.

Si vous voulez changer le mode INTERLACE SCAN, appuyez sur de nouveau sur la touche "PROGRESSIVE SCAN".

- Lorsque P-SCAN est réglé sur ON, le format de sorte VIDEO sera fixé automatiquement sur le mode "MULTI" quel que soit le réglage de TV TYPE. (Voir page 96.1)

Par exemple, si le DVD Vidéo (format PAL) reproduit en mode P SCAN, le format de sortie VIDEO sera fixé uniquement en mode PAL.

- De même, la touche STATUS peut changer ce réglage pendant que "SETUP" apparaît brièvement sur l'affichage du panneau avant.

⑦ VIDEO MODE

Sélectionnez l'un des modes vidéo suivants.

AUTO

L'appareil identifie le type de matériau sur le disque en cours de lecture (film ou vidéo) et sélectionne automatiquement le mode. Ce mode est adapté à la lecture disques contenant un film et de la vidéo.

FILM:

Ce mode est le mieux adapté à la lecture de disques contenant un film ou de la video enregistrée avec la méthode de balayage progressif.

VIDEO:

Ce mode est le mieux adapté à la lecture de disques contenant de la vidéo.

FRANCAIS

MIDNIGHT MODE

Compression de la gamme dynamique

Dans de nombreuses situations d'écoute, il se peut que vous ne trouviez pas les passages forts à votre goût. Le réglage de ce paramètre vous permet de compressor les sons dans une gamme que vous pouvez trouver mieux adaptée à une situation d'écoute particulière. Dolay Digital répond à cas besoins grâce au contrôle de la gamme dynamique.

Sélectionnez l'un des éléments suivants pour adapter l'appareil à la situation d'écoute individuelle de l'audience.

MAX: Audio avec gamme dynamique entièrement compressée

STD: Audio avec gamme dynamique partiellement compressée.

MIN: Son à gamme dynamique de compression minimalo.

OFF: Audio avec gamme dynamique non compressée.

Sélectionnez ce paramètre lorsque vous ne voulez pas utiliser la mode nuit.

- Cette fonction ne marche que lors de la lecture d'un DVD enregistré en Dolby Digital. Cette commande n'a aucun effet sur les autres disques.

⑨ RATING LEVEL

Vous pouvez interdire la lecture de certains DVD qui ne sont pas adaptés aux enfants. Certains DVD contiennent un niveau de restriction qui permet aux parents de retirer certaines scènes ou d'empêcher la lecture des discuées par les enfants. Votre lecteur de DVD possèda un mot de passe conçu pour empêcher les enfants de charger le niveau de contrôle parental.

1. Appuyez sur la touche ENTER.

2. Utilisez les touches numériques pour saisir la mot de passe l'un nombre à 4 chiffresl et appuyez sur la touche ENTER.

- A l'origine, le mot de passe est réglé sur "0000".

- Le mot de passe peut être modifié en choisissant un nouveau mot de passe dans "PASSWORD". (Voir page 98.)

1. Appuyez plusieurs fois sur la touche ENTER et sélectionnez "LEVEL".

NO LIMIT (réclage par défaut)

LEVEL 1 à 7

Plus le niveau est bas, plus les restrictions sont importantes.

Aucune restriction

Sélectionnez cette option lorsque vous souhaitez lire tous les DVD (pour adultes, public général et enfants).

FRANCAIS

⑩ Comment définir et changer le mot de passe de contrôle parental

1. Appuyez sur la touche ENTER.
2. Utilisez les touches numériques pour saisir l'ancien mot de passe (un nombre à 4 chiffres), saisissez ensuite le nouveau mot de passe puis saisissez-le à nouveau et appuyez enfin sur la touche ENTER.
3. A l'origine, le mot de passe est réglé sur "0000".
4. Faites attention à ne pas oublier le mot de passe.
5. Las réglages ne pouvent pas être modifiés tant que le bon mot de passe n'est pas saisi.

18 ECOUTER LA RADIO

(1) Activer la Radio

FM MODE

1 Sélectionnez TUNER en appuyant sur la touche FUNCTION.

Unité principale

Télécommande

2 Sélectionnez AM ou FM en appuyant sur la touche BAND.

Unité principale

Télécommande

3 Sélectionnez la station que vous voulez écouter (sélection auto).

Terez anloncée la touche TUNING (-, +) pendant 0,5 à 2 secondes.

Lorsqu'une station est détectée, la recherche de station s'arrête automatiquement.

Si vous voulez arrêter la recherche de station, appuyez sur la touche TUNING (-, +).

Sélection de stations qui ne peuvent pas être détectées automatiquement (sélection manuelle)

Sélectionnez le mode de réglage manuel. Lorsque l'on appuie sur la touche TUNING (-, +) momentanément (0,5 seconde ou moins), la fréquence change d'un intervalle fixe.

FM : intervalles de 50 kHz

AM : intervalles de 9 kHz

Appuyez sur la touche TUNING (-, +) de manière répétée jusqu'à ce que la station que vous voulez écouter soit trouvée.

• "STEREO" est affiché lorsqu'une émission en stéréo est détectée.
• "Tuned" est affiché lorsqu'une émission est bien détectée.

Touche FM MODE

En appuyant sur cette touche, on aterne entre mode Stéréo et mode Mono.

Stérêo

Les émissions FM stéréo sont reçues en stéréo et le voyant "STEREO" s'allume à l'écran.

Mono

Pour compenser une réception FM stéréo de mauvaise qualité, sélectionnez ce mode. La réception sera faite d'office en mode mono, ce qui réduit les bruits indésirables.

FRANCAIS

(2) Préréglage de stations

Vous pouvez enregistrer des stations Préréglées du Canal 1 au Canal 30.

1 Préréglage de la mémoire automatique (STATIONS FM UNIQUEMENT)

① Sélectionnez Tuner FUNCTION en appuyant sur la touche FUNCTION.
② Sélectionnez FM/AM en appuyant sur la touche BAND.
③ Appuyez sur la touche MEMORY pendant plus de 2 secondes. Jusqu'à 30 des stations les mieux reçues dans votre région seront enregistrées automatiquement. Vous pouvez ainsi sélectionner chaque station facilement.
④ Vous pouvez sélectionner chaque station en appuyant sur la touche CH +, -.

2 Préréglage manuel de la mémoire

① Sélectionnez Tuner FUNCTION en appuyant sur la touche FUNCTION de manière répétée (ou appuyez sur la touche Tuner de la télécommande).
② Sélectionnez la station que vous voulez écouter en appuyant sur les touches TUNING “-”, “+”.
③ Appuyez brièvement sur la touche MEMORY. ④ Lorsque le voyant "PROG" apparaît, sélectionnez un canal de préréglage (ex. 01, 02 ... 30) pour y enregistrer la station en utilisant les touches CH +, - ou les touches numériques.
⑤ Appuyez sur la touche MEMORY. Pour enregistrer plus de stations, répétez les étapes (2) à (5).

3 Comment sélectionner des stations préréglées

① Appuyez sur un numéro de préréglage. Pour sélectionner une station enregistrée sous le numéro de préréglage 2 par exemple, appuyez sur 2. Si vous voulez sélectionner une station sous le numéro "15" par exemple, appuyez sur "+10" puis sur "5".
② Les stations préréglées peuvent aussi être sélectionnées en appuyant sur la touche CH +,-.

(3) RDS (Système de données radio)

RDS Ifonctionne seulement sur la bande FMI est service de radiodiffusion qui permet à la station d'envoyer des informations supplémentaires avec le signal de programme radio normal. Les trois types suivants d'informations RDS peuvent être reçus sur cet appareil:

■ Type de programme (PTY)

PTY identifie la type de programme RDS.

Les types de programme et leur affichage sont comme suit:

■ Programme trafic (TP)
TP identifie les programmes qui transmettent des annonces de trafic.
Ceci vous permet de trouver facilement les dernières informations sur le trafic avant de partir de chez vous.
■ Texte radio (RT)
RT permet à la station RDS d'envoyer des messages texte qui apparaissent à l'affichage.
REMARQUE: Tles opérations utilisant les touches RDS, PTY et RT décrites ci-dessous, ne fonctionneront pas dans les zones où il n'y a pas d'émission RDS.

(4) Recherche RDS

Utiliser cette fonction pour ajuster automatiquement les stations FM qui proposent le service RDS.

FRANCAIS

(5) Recherche PTY

Utiliser cette fonction pour trouver des stations RDS émettant un type de programme désigné (PTY). Pour une description de chaque type de programme, se référer à "Program Type (PTY)".

1 Positionner la bande sur "FM".

4 Appuyer sur la touche TUNING + IUP ou - (DOWN) pour commencer automatiquement l'opération de recherche TPY.

2 Apouyer sur la touche RDS jusqu'à ce que "PTY" apparaisse à l'affichage.

3 En regardant l'affichage, appuyer sur la touche TPY pour appeler le type de programme souhaite.

Télécommande

Télécommendo

5 Le nom de la station s'affiche sur l'écran après la fin de la recherche.

- Si aucune station émettant le type de programme désigné n'est trouvée alors que toutes les fréquences ont été essayées, "NO PROG" s'affiche.

(6) Recherche TP

Utiliser cette fonction pour trouver des stations RDS émettant des programmes trafic (Stations TPI).

1 Positionner la bande sur "FM".

3 Appuyer sur la touche TUNING + (UP) ou - (DOWN) pour commencer la recherche TP:

élécommands

Télécommande

2 Appuyer sur la touche RDS jusqu'à ce que "TP" apparaisse à l'affichage.

4 Le nom de la station s'affiche sur l'écran après la fin de la recherche.

- Si aucune station RDS n'est trouvé alors que toutes les fréquences ont été essayées, "NO PROG" s'affiche.

(7) RT (Texte Radio)

"RT" apparaît à l'affichage quand une information en texte radio est reçue.

Pour activer le mode RT, appuyer sur la touche RT de la telecommande jusqu'à ce que le voyant RT s'allume.

Telecommande

2 Quand la station actuellement ajustée proposé un service de message texte radio, ce message défile à l'affichage.

- Quand le mode RT est activé alors qu'une station radio RDS ne proposant pas de service RT est ajustée, "NO DATA" s'alliche sur l'écran, puis le mode passe automatiquement en mode PS.

- De la même façon, le mode passe automatiquement en mode PS quand le service RT est fini. Dans ce cas, le mode repasse automatiquement du mode PS au mode RT quand une émission RT reprend.

- Le mode RT ne peut pas être sélectionné sur la bande AM ou pour les stations FM ne proposant pas d'émissions RDS.

- Pour désactiver le mode RT, appuyer sur la touche RT et passer au mode d'affichage souhaité. (Voir pages 78, 99.)

19 RÉSOLUTION DES PROBLÈMES

Au cas où vous auriez n'importe quel problème avec cet appareil, veuillez prendre le temps de consulter cette section et de voir si vous pouvez résoudre le problème vous-même avant d'appeler votre revendeur ou le bureau de vente DENON le plus proche.

Pas de courant.

■ Vérifiez la connexion à la prise murale CA. Assurez-vous que la prise n'est pas commandée par un interrupteur en branchant un autre appareil électrique pour voir si la prise fonctionne.

La lecture ne démarre pas.

■Remettez le disque avec l'étiquette vers le haut. ■Nettoyez le disque.

L'icône INTERDICTION Ⓧ A apparaît à l'écran.

■ L'opération n'est pas autorisée par le discue ou l'appareil.

■ Remarquez que pendant la lecture d'une partie de titre (Avertissements, logo du fabricant de logiciel, etc.), la plupart des opérations sont interdites par le disque.

■ Si une autre opération est en cours, attendez un moment puis réessayez.

La lecture par images s'arrête et les touches de commande ne fonctionnent pas.

■ Mettez l'appareil lors tension puis de nouveau sous tension et relancez la lecture.

Pas d'image.

■ Allumez le téléviseur.

■ Vérifiez que la système est connecté correctement.

■ Assurez-vous que vous avez sélectionné la bonne d'entrée vidéo sur le téléviseur pour pouvoir visionner les images depuis la lecteur de DVD.

Bruit image.

Si les images vidéo provenant de ce système doivent passer par votre magnétoscope pour arriver à votre téléviseur, la protection contre la copie appliquée à certains programmes de DVD peut affecter la qualité de l'image. Veuillez connecter votre appareil directement au téléviseur.

L'image est déformée ou monochrome.

■ Le système couleur sélectionné ne correspond pas à votre téléviseur. Appuyez sur la touche PAL/NTSC de la télécommande une ou deux fois

■ Sélectionnez le rapport d'aspect correspondant à votre téléviseur.

Le rapport d'aspect de l'écran ne peut pas être changé.

■ Il se peut que le rapport d'aspect soit fixé par le disque

■ Selon le téléviseur, il se peut que le rapport d'aspect ne puisse pas être changé.

Il n'y a pas de son ou bien le son est à un très faible niveau.

■ Vérifiez que les enceintes et les composants sont bien connectés.

■ Vériliez le fonctionnement du composant connecté.

■ Vérifiez le paramétrage de la sortie audio. ■ Le son est coupé pendant la pause, la lecture au ralenti, l'avance/retour rapide et la lecture pas à pas. Appuyez sur la touche PLAY pour reprendre la lecture normale.

On entend un ronflement ou un bruit important.

■ Vérifiez que les erceintes et les composants sont bien connectés.

■Assuroz-vous que les cordons de liaisons et les câbles d'enceinte sont situés le plus loin possible de l'alimentation CA.

La télécommande ne fonctionne pas.

Lorsque la fonction sélectionnée par l'unité principale et la télécommande diffère, la télécommande ne fonctionne pas. Appuyez sur les touches FUNCTION de la télécommande pour sélectionner la bonne fonction. IMême lorsque l'on appuie sur les touches FUNCTION sans diriger la télécommande vers l'unité principale, la fonction de la télécommande est changée.)

■Si les piles sont mortes, veuillez les changer.

■ Utilisez la télécommande en la dirigeant vers le panneau avant.

- Éliminez tout obstacle se trouvant entre la télécommande et l'unité principale.

■ Si une lumière forte se trouve près de l'appareil, éteignez-le.

Lecture impossible

- Chargez un disque avec le côté lecture orienté vers le bas. Si le disque est sale, veuillez netloyer sa surface.

■ Un disque vierge a été chargé. Veuillez mettre un disque préenregistré.

■ Verifiez le code de région du DVD.

Le son saute.

■ Placez l'appareil sur une surface stable pour éviter les vibrations et les chocs.

■Si le disque est sale, nettoyez sa surface.

■ N'utilisez pas de disques rayés, endommagés ou voilés.

Si vous ne retrouvez pas le fonctionnement normal, débranchez le cordon d'alimentation de la prise et rebranchez-le. Cela réinitialise le micro-ordinateur interne qui peut défaillir en cas d'orages, de coupures de courant, etc.

20 CARACTÉRISTIQUES TECHNIQUES

(1) Récepteur DVD Surround (ADV-500SD)

Section Audio

- Amplificateur de puissance

Puissance de sortie 16 Ω/ohms, 1 kHz, 5% THD, 100 W)

Stérén 2 x 100 W

Puissance de sortie (6 Ω/ohms, 1 kHz, 5% THD, 100 W)

Avant gauche/droite 2 x 100 W

- Centre 100 W

- Surround gauche/droite 2 x 100 W

Subwoofer 100 W

Rapport Signal-Bruit

Téléviseur Stéréo.....> 67 dB (IHF-A)

Surround avant/centre/arrière.....> 65 dB (IHF-A, -20 dB FSI)

Réponse en fréquence ....10 Hz - 20 kHz, -3 dB/+1 dB

Sensibilite d'entree ....300 mV / 47 KΩ/Kohm

Diaphonic (séparation)

Téléviseur Stéréo (ligne) ......> 55 dB

Dolby Digital > 45 dB

Section Tuner

Gamme de réglage FM 87,5 \~ 109 MHz (Intervalles de 50 kHz)

AM 522 -- 1611 kHz (Intervalles de 9 kHz)

26 dB Seuil de sensation douloureuse ....FM < 22 dB†

AM < 3250 /m

Réponse en fréquence FM 20 Hz - 15 kHz, -3 dB

Sélectivité AM > 25 dB

■Section vidéo

- Prises vidéo standard

Niveau d'entrée / sortie et impédance: .....1 Vo-c, 75 Ω/ohms

- Prises S-video

Niveau d'entrée / sortie et impédance: .....Y (luminosité) signal 1 Vc-c, 75 Ω/ohms

C (couleur) signal 0,3 Vc-c, 75 Ω/ohms

- Connecteur AV....Sortie vidéo 1 Vc-c, 75 Ω/ohms

Sortie RVB (DVD uniquement) Signal R/V/B — 0,7 Vc-c, 75 Ω/ohms

Sortie audio L/R (Sortie fixe)

Section DVD

Signaux....NTSC/PAL

Disques applicables .....(1) Disques vidéo-DVD

Disques à une face de 12 cm, 1 couche, disques à une face

de 12 cm, 2 couches. Disques double-face de 12 cm, 2

couches (1 couche par face)

Disques à une face de 8 cm, une couche, disques à une face

de 8cm, 2 couches, Disques double-face de 8 cm, 2 couches

(1 couche par face)

(2) Disques compact (CD audio, CD vidéo)

Disques de 12 cm, disques de 8 cm

Sortie audio....Niveau de sortie fixe: 2 Vrms, (VIDEO1 OUT, TV)

FRANCAIS

Général

Alimentation électrique ....AC 230 V, 50 Hz

Consommation électrique....155 W (vielle 1 W)

Dimensions extérieures maximales.....434 (largeur) x 80 (hauteur) x 368 (profondeur) mm

Poids 5,4 kg

■ Télécommande

Type....Infra-rouge à impulsions

Consommation électrique....3 V CC, 2 piles R6P/AA

Ce produit fait l'objet d'une technologie de protection des droits d'auteur et est protogé par certains brevets aménains et autres droits de propriété intellectuelle appartenent à Macrovision Corporation et à d'autres propriétaires des droits. L'utilisation de cette technologie de protection des droits d'auteur doit être autorisée par Macrovision Corporation, et est pensée être dans le cadre d'un usage personnel avec un nombre limité de sectateurs saur eutonsation centraire de Macrovision Corporation. L'Ingéniorie inverse et le édissassemblage sont interdits

* La présentation et les specifications sont sujettes à des modifications sans avertissement préalable dans le cadre de l'amélioration de produit.

(2) Système d'enceintes (SYS-500SD)

■ Système d'enceintes satellite (Avant/Arrière) (SC-A500SD)

Type....3 enceintes à 2 voies

Caisson farmé / Faible écoulement de flux

Enceintes 2 cônes bass-mid de 5,7 cm

1 gamme super haute de 1,9 cm

Impédance d'entrée....6 Ω/ohms

Puissance Max....40 watts (IEC) 100 watts (PIC)

Gaminié de fréquence....120 Hz \~ 90 kHz

■ Système d'enceintes centrales (SC-C500SD)

Type....3 enceintes à 2 voies

Caisson fermé / Faible écoulement de flux

Encointes ......2 conas bass-mid da 5,7 cm

1 gamme super haute de 1,9 cm

Impedance d'entree....6 ozonms

Puissance max. 40 watts (IEC) 100 watts (PIC)

Gamme de fréquence....120 Hz - 90 kHz

Dimensions 210 (L) x 72 (H) x 155 (P) mm

Poids 1,1 kg (une Unitel)

■Subwoofer Passif (DSW-500SD)

Type....1 enceinte à 1 voie

Caisson de résonance / Faible écoulement de flux

Enceinte 1 cone woofer de 16 cm

Impedance d'entree....o 12/chms

Puissance max....50 watts (IEC) 100 watts (PIC)

Gamme de fréquence....29 Hz - 240 Hz

Dimensions 210 (L) x 316 (H) x 352 (P) mm

Poids 5,8 kg (une unité)

ITALIANO

INTRODUZIONE

1\~10, +10 : Botones numéricos de
