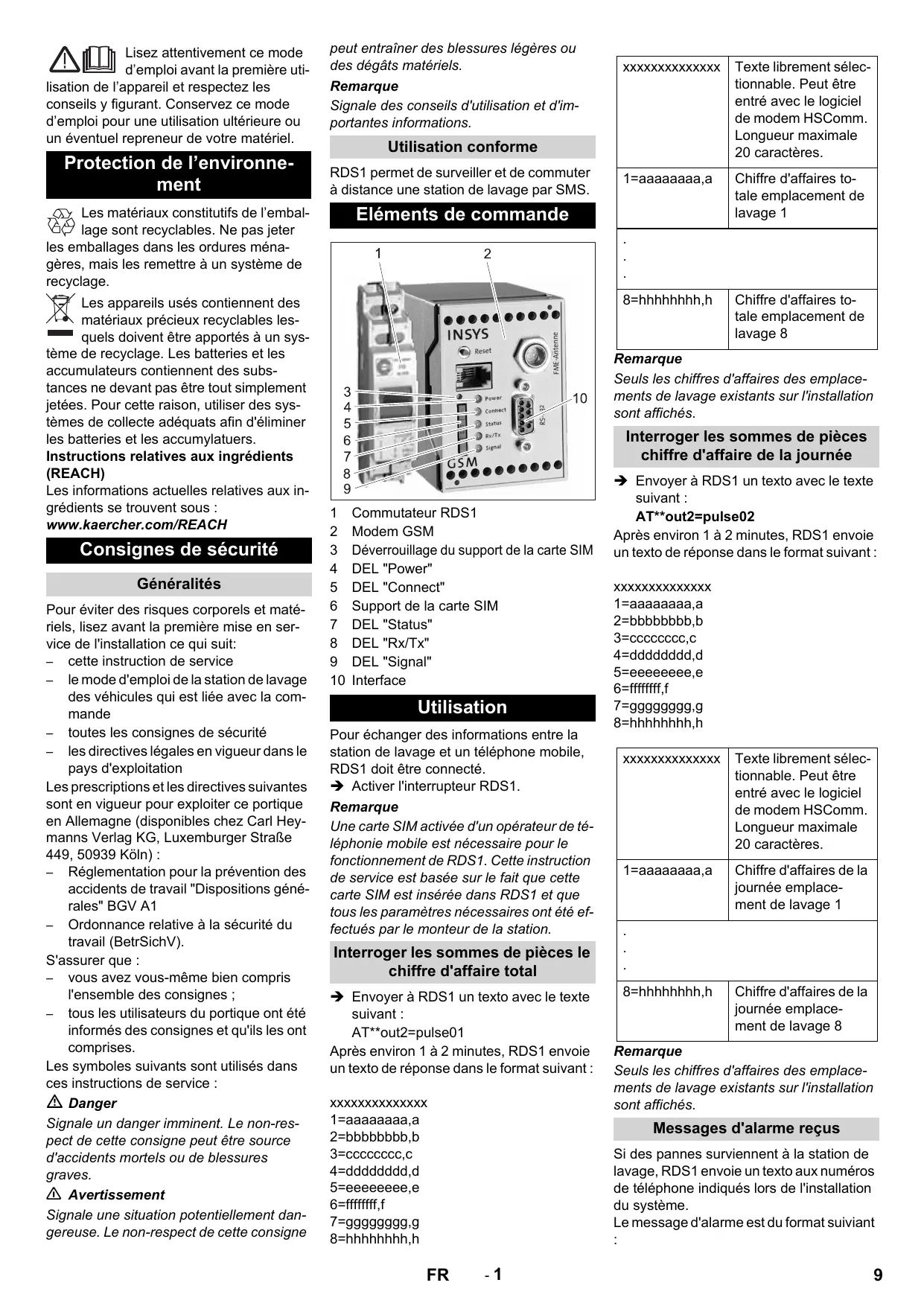

MODE D'EMPLOI RDS1 SB-C SB-M KARCHER

Lisez attentivement ce mode d’emploi avant la première utilisation de l’appareil et respectez les conseils y figurant. Conservez ce mode d’emploi pour une utilisation ultérieure ou un éventuel repreneur de votre matériel.

Protection de l’environnement

peut entraîner des blessures légères ou des dégâts matériels.

Remarque Signale des conseils d'utilisation et d'importantes informations.

Consignes de sécurité

Généralités Pour éviter des risques corporels et matériels, lisez avant la première mise en service de l'installation ce qui suit: – cette instruction de service – le mode d'emploi de la station de lavage des véhicules qui est liée avec la commande – toutes les consignes de sécurité – les directives légales en vigueur dans le pays d'exploitation Les prescriptions et les directives suivantes sont en vigueur pour exploiter ce portique en Allemagne (disponibles chez Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln) : – Réglementation pour la prévention des accidents de travail "Dispositions générales" BGV A1 – Ordonnance relative à la sécurité du travail (BetrSichV). S'assurer que : – vous avez vous-même bien compris l'ensemble des consignes ; – tous les utilisateurs du portique ont été informés des consignes et qu'ils les ont comprises. Les symboles suivants sont utilisés dans ces instructions de service :  Danger Signale un danger imminent. Le non-respect de cette consigne peut être source d'accidents mortels ou de blessures graves. 몇 Avertissement Signale une situation potentiellement dangereuse. Le non-respect de cette consigne

Texte librement sélectionnable. Peut être entré avec le logiciel de modem HSComm.

Longueur maximale 20 caractères.

Chiffre d'affaires totale emplacement de lavage 1

Utilisation conforme

RDS1 permet de surveiller et de commuter à distance une station de lavage par SMS.

Eléments de commande

Les matériaux constitutifs de l’emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Les batteries et les accumulateurs contiennent des substances ne devant pas être tout simplement jetées. Pour cette raison, utiliser des systèmes de collecte adéquats afin d'éliminer les batteries et les accumylatuers. Instructions relatives aux ingrédients (REACH) Les informations actuelles relatives aux ingrédients se trouvent sous : www.kaercher.com/REACH

Chiffre d'affaires totale emplacement de lavage 8

Seuls les chiffres d'affaires des emplacements de lavage existants sur l'installation sont affichés.

Interroger les sommes de pièces chiffre d'affaire de la journée

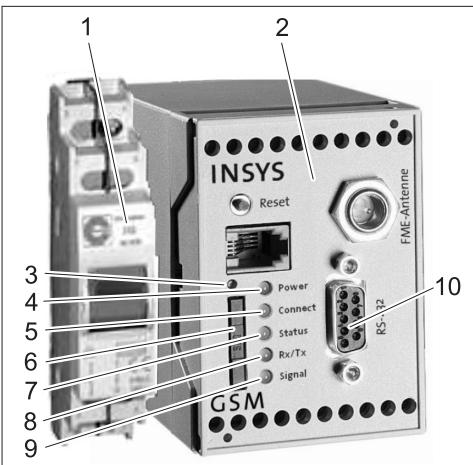

Modem GSM Déverrouillage du support de la carte SIM DEL "Power" DEL "Connect" Support de la carte SIM DEL "Status" DEL "Rx/Tx" DEL "Signal" Interface

Pour échanger des informations entre la station de lavage et un téléphone mobile, RDS1 doit être connecté.  Activer l'interrupteur RDS1. Remarque Une carte SIM activée d'un opérateur de téléphonie mobile est nécessaire pour le fonctionnement de RDS1. Cette instruction de service est basée sur le fait que cette carte SIM est insérée dans RDS1 et que tous les paramètres nécessaires ont été effectués par le monteur de la station.

Interroger les sommes de pièces le chiffre d'affaire total

 Envoyer à RDS1 un texto avec le texte suivant : AT**out2=pulse01 Après environ 1 à 2 minutes, RDS1 envoie un texto de réponse dans le format suivant : xxxxxxxxxxxxxx 1=aaaaaaaa,a 2=bbbbbbbb,b 3=cccccccc,c 4=dddddddd,d 5=eeeeeeee,e 6=ffffffff,f 7=gggggggg,g 8=hhhhhhhh,h

 Envoyer à RDS1 un texto avec le texte suivant :

AT**out2=pulse02 Après environ 1 à 2 minutes, RDS1 envoie un texto de réponse dans le format suivant : xxxxxxxxxxxxxx 1=aaaaaaaa,a 2=bbbbbbbb,b 3=cccccccc,c 4=dddddddd,d 5=eeeeeeee,e 6=ffffffff,f 7=gggggggg,g 8=hhhhhhhh,h xxxxxxxxxxxxxx

Texte librement sélectionnable. Peut être entré avec le logiciel de modem HSComm.

Longueur maximale 20 caractères.

Chiffre d'affaires de la journée emplacement de lavage 1

Chiffre d'affaires de la journée emplacement de lavage 8

Seuls les chiffres d'affaires des emplacements de lavage existants sur l'installation sont affichés.

Messages d'alarme reçus

Si des pannes surviennent à la station de lavage, RDS1 envoie un texto aux numéros de téléphone indiqués lors de l'installation du système. Le message d'alarme est du format suiviant : -1

Texte librement sélectionnable. Peut être entré avec le logiciel de modem HSComm.

Longueur maximale 20 caractères.

. . F:224=Fusible Bruleur

 Déficher le câble sériel entre le modem

GSM et la commande sur la commande et le connecter avec le PC.  Activer l'interrupteur RDS1 - le modem GSM est initialisé : La DEL "Connect" est allumée pendant environ 4 secondes. Après d'autres 8 secondes, la DEL "Status" est allumée pendant environ 20 secondes. La DEL "Signal" indique l'intensité du signal de réception. Plus le clignotement de la DEL est rapide, meilleure est la réception.  Démarrer logiciel de configuration „HSCom“ sur le PC. Le programme établit automatiquement la connexion au modem GSM.

S'il n'existe pas de texte d'écran dans la langue nationale, seul le code d'erreur / F:XXX) est envoyé. Si la station est verrouillée en raison d'un défaut, le message contient l'instruction suivante dans la seconde ligne : Inst. verrouille Remarque Après résolution de tous les défauts, le RDS1 envoie le message suivant : xxxxxxxxxxxxxx Pas de defaut Messages de défaut La signification des messages de défaut est expliqué dans les instructions de service de la station de lavage ou du traitement des eaux.

Un PC est nécessaire pour modifier les paramètres. Le logiciel de configuration cijoint de l'entreprise INSYS doit être installé sur le PC.

Changer d'opérateur de téléphonie mobile

Remarque Vérifier avant le changement si la réception du réseau de téléphonie mobile souhaité est possible sur le site de la station. Préparer une nouvelle carte SIM et le code PIN correspondant. Utiliser uniquement des cartes SIM avec une tension d'alimentation de 3 V. Vous trouverez l'indication de la tension imprimée sur la carte SIM. Veillez, dans le cas d'une carte prépayée (Prepaid), à ce que le crédit soit suffisant.  Désactiver l'interrupteur RDS1.  Presser déverrouillage du support de la carte SIM  Retirer support de la carte SIM  Retirer la carte SIM du support.  Réinsérer le support vide.

Case à cocher „Nouveau code PIN“

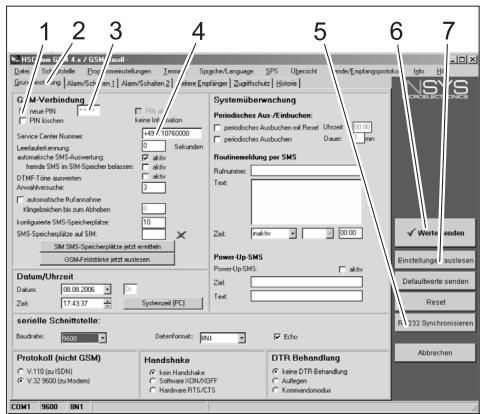

Onglet "Paramètres par défaut" Champ de saisie PIN Champ de saisie Numéro du centre de service Bouton "Synchroniser RS232“ Bouton "Envoyer valeurs" Bouton "Lire paramètres"

Si le message "Temps de surveillance expiré" s'affiche, la connexion n'a pas pu être établie automatiquement. Dans ce cas, cliquer sur le bouton „Synchroniser RS232“ et ensuite sur la touche „Lire paramètres“ dans la masque d'écran. Cette opération peut durer environ 1 minute. Si des messages d'erreur apparaissent, répéter opération.  Onglet Activer paramètres par défaut.  Activer case à cocher „Nouveau code PIN“.  Entrer nouveau code PIN pour la carte SIM dans le champ de saisie PIN.  Entrer numéro du centre de service de l'opérateur de téléphonie mobile dans le champ de saisie Numéro du Service Center. Remarque Le numéro du centre de service est nécessaire à l'envoi de textos et peut être trouvé dans les documents de l'opérateur de téléphonie mobile. Certains numéros du centre de service sont indiqués dans l'annexe du manuel pour le modem GSM.  Cliquer sur le bouton "Envoyer valeurs".

Si des messages d'erreur apparaissent, répéter l'opération. Le nouveau code PIN est enregistré dans le modem GSM et est utilisé, à chaque redémarrage, pour la connexion au réseau GSM.  Quitter programme de configuration sur le PC.  Désactiver l'interrupteur RDS1.  Presser déverrouillage du support de la carte SIM  Retirer support de la carte SIM  Placer la nouvelle carte SIM dans le support de carte.  Réinsérer le support avec la carte SIM les contacts de la carte SIM doivent être orientés á gauche.  Déficher le câble sériel sur le PC et l'enficher sur la commande de la station de lavage.  Activer le commutateur RDS1 - la procédure d'initialisation a lieu. L'opération d'initialisation est terminée après environ 90 secondes. Les DEL „Power“ et „Status“ sont allumées. La DEL "Signal" indique l'intensité du signal de réception. Plus le clignotement de la DEL est rapide, meilleure est la réception.

Changer destinataire des messages

 Désactiver l'interrupteur RDS1.  Déficher le câble sériel entre le modem GSM et la commande sur la commande et le connecter avec le PC.  Activer l'interrupteur RDS1 - le modem GSM est initialisé : La DEL "Connect" est allumée pendant environ 4 secondes. Après d'autres 8 secondes, la DEL "Status" est allumée pendant environ 20 secondes. La DEL "Signal" indique l'intensité du signal de réception. Plus le clignotement de la DEL est rapide, meilleure est la réception.  Démarrer logiciel de configuration „HSCom“ sur le PC. Le programme établit automatiquement la connexion au modem GSM. Remarque Si le message "Temps de surveillance expiré" s'affiche, la connexion n'a pas pu être établie automatiquement. Dans ce cas, cliquer sur le bouton „Synchroniser RS232“ et ensuite sur la touche „Lire paramètres“ dans la masque d'écran. Cette opération peut durer environ 1 minute. Si des messages d'erreur apparaissent, répéter opération.  Cliquer sur l'onglet „Alarme/ Commuter1“, les paramètres indiqués en bas peuvent être modifiés.

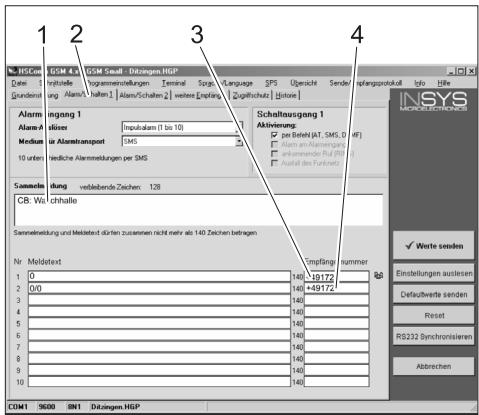

Texte initial du message, par ex. site ou désignation de la station, longueur maximale 20 caractères

2 Onglet „Alarme/Commuter1“ 3 Numéro de téléphone auquel sont envoyés les messages d'alarme 4 Numéro de téléphone auquel sont envoyés les messages de retour lors de la commutation à distance Remarque Les messages de retour lors de la commutation à distance ne peuvent être envoyés qu'au destinataire entré dans ce masque d'écran.

Acceptation d'appel sélective

Contrôler la fonction

L'activation de l'acceptation sélective d'appel empêche que des appeleurs étrangers puissent consulter les données de l'installation. Seuls les ordres par SMS des numéros de téléphone entrés sont alors encore acceptés. La transmission du numéro d'appel doit être activée sur le téléphone de l'appeleur.  Cliquer sur l'onglet "Protection d'accès", les paramètres indiqués en bas peuvent être modifiés.

 Déclencher un défaut à la station (par ex. actionner commutateur de sécurité).

– Env. 20 secondes après que l'erreur est survenue, le modem GSM émet un message. La commutation de la sortie d'alarmes peut être entendue au modem. – Peu de temps après, les destinataires sélectionnés reçoivent un message.  Interroger les sommes de pièces de la manière décrite dans le chapitre "Interroger les sommes de pièces". – 1 à 2 minutes après, le destinataire défini reçoit la réponse.

Paramétrer des destinataires supplémentaires pour les messages de défaut

En plus des destinataires définis en haut, les messages peuvent, en même temps, être envoyés à d'autres numéros de téléphone.  Cliquer sur l'onglet "autres destinataires".

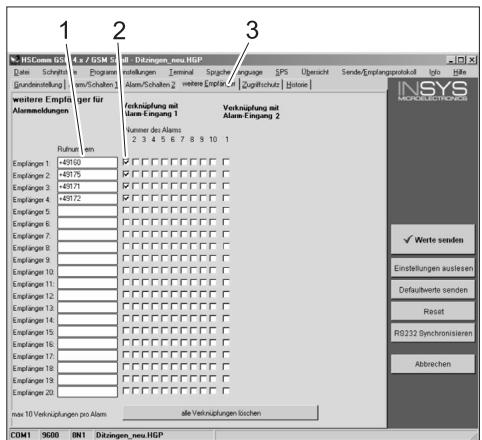

Liste des numéros de téléphone

Messages d'alarme Onglet "autres destinataires"

Jusqu'à 20 différents destinataires supplémentaires peuvent être entrés dans la liste des numéros de téléphone.

Chaque message peut être envoyé à 10 destinataires au maximum. Un message est toujours envoyés aux destinataires qui sont cochés dans la colonne pour le message.

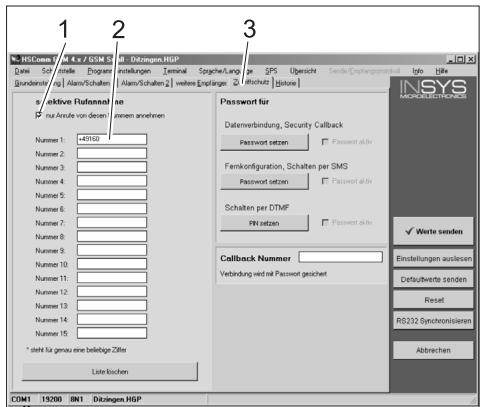

Coche = l'acceptation d'appel sélective est active

Liste des numéros de téléphone qui sont autorisés à commuter la station de lavage à distance Onglet "Protection d'action"

Appliquer paramètres

 Lorsque tous les paramètres ont été effectués, cliquer sur le bouton "Envoyer valeurs". Remarque Si un message d'erreur apparaît lors de l'envoi des valeurs, répéter opération.  Enregistrer paramètres sur le PC : Cliquer sur "Fichier" dans la barre de menus, cliquer sur "Enregistrer fichier sous", entrer nom de fichier et enregistrer fichier.  Quitter programme de configuration sur le PC.  Désactiver l'interrupteur RDS1.  Déficher le câble sériel sur le PC et l'enficher sur la commande de la station de lavage.  Activer le commutateur RDS1 - la procédure d'initialisation a lieu. L'opération d'initialisation est terminée après environ 90 secondes. Les DEL „Power“ et „Status“ sont allumées. La DEL "Signal" indique l'intensité du signal de réception. Plus le clignotement de la DEL est rapide, meilleure est la réception.
