BEDIENUNGSANLEITUNG RDS1 SB-C SB-M KARCHER

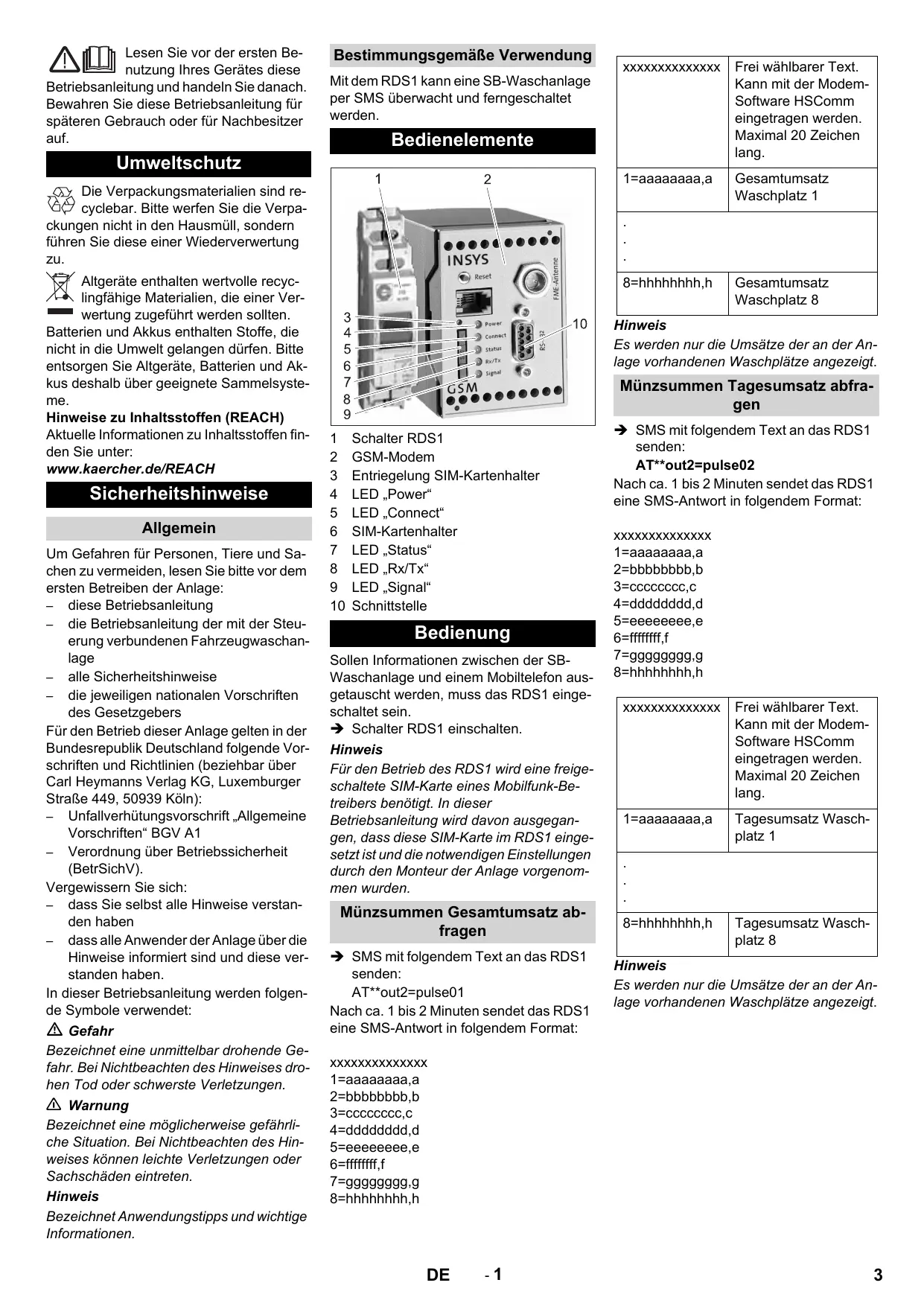

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese

Betriebsanleitung und handeln Sie danach. Bewahren Sie diese Betriebsanleitung für späteren Gebrauch oder für Nachbesitzer auf.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpagen nicht in den Hausmüll, sondern Sie diese einer Wiederverwertung

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten.

Batterien und Akkus enthalten Stoffe, die nicht in die Umwelt gelangen dürfen. Bitte entsorgen Sie Altgeräte, Batterien und Akkus deshalb über geeignete Sammelsysteme.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Sicherheitshinweise

Allgemein

Um Gefahren für Personen, Tiere und Sachen zu vermeiden, lesen Sie bitte vor dem ersten Betreiben der Anlage:

– diese Betriebsanleitung
- die Betriebsanleitung der mit der Steuerung verbundenen Fahrzeugwaschanlage
- alle Sicherheitshinweise
- die jeweiligen nationalen Vorschriften des Gesetzgebers

Für den Betrieb dieser Anlage gelten in der Bundesrepublik Deutschland folgende Vorschriften und Richtlinien (beziehbar über Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):

• Unfallverhütungsvorschrift „Allgemeine Vorschriften“ BGV A1
• Verordnung über Betriebssicherheit (BetrSichV).

Vergewissern Sie sich:

• dass Sie selbst alle Hinweise verstanden haben
• dass alle Anwender der Anlage über die Hinweise informiert sind und diese verstanden haben.

In dieser Betriebsanleitung werden folgende Symbole verwendet:

⚠️ Gefahr

Bezeichnet eine unmittelbar drohende Gefahr. Bei Nichtbeachten des Hinweises drohen Tod oder schwerste Verletzungen.

⚠ Warning

Bezeichnet eine möglicherweise gefährliche Situation. Bei Nichtbeachten des Hinweises können leichte Verletzungen oder Sachschäden eintreten.

Hinweis

Bezeichnet Anwendungstipps und wichtige Informationen.

Bestimmungsgemäße Verwendung

Mit dem RDS1 kann eine SB-Waschanlage per SMS überwacht und ferngeschaltet werden.

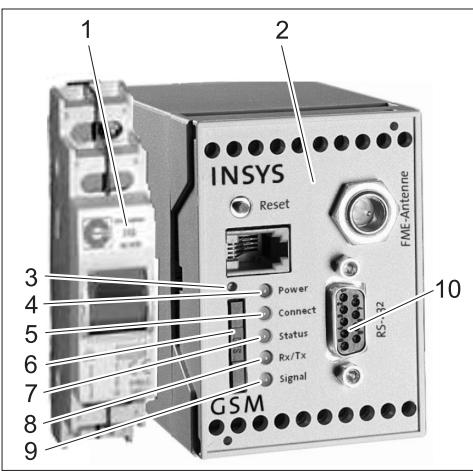

Bedienelemente

1 Schalter RDS1
2 GSM-Modem
3 Entriegelung SIM-Kartenhalter
4 LED „Power“
5 LED „Connect“
6 SIM-Kartenhalter
7 LED „Status“
8 LED „Rx/Tx“
9 LED „Signal“
10 Schnittstelle

Bedienung

Sollen Informationen zwischen der SB-Waschanlage und einem Mobiltelefon ausgetauscht werden, muss das RDS1 eingeschaltet sein.

→ Schalter RDS1 einschalten.

Hinweis

Für den Betrieb des RDS1 wird eine freigeschaltete SIM-Karte eines Mobilfunk-Betreibers benötigt. In dieser

Betriebsanleitung wird davon ausgegangen, dass diese SIM-Karte im RDS1 eingesetzt ist und die notwendigen Einstellungen durch den Monteur der Anlage vorgenommen wurden.

Münzsummen Gesamtumsatz ab- fragen

→ SMS mit folgendem Text an das RDS1 senden:

AT**out2=pulse01

Nach ca. 1 bis 2 Minuten sendet das RDS1 eine SMS-Antwort in folgendem Format:

XXXXXXXXXXXXXX

1=aaaaaaa,a

2=bbbbbbb,b

3=CCCCCC, c

4=dddddddd,d

5=eeeeeee,e

6=ffffffff, f

7=ggggggggg,g

8=hhhhhhhh,h

xxxxxxxxxxxxxx	Frei wählbarer Text. Kann mit der Modem-Software HSComm eingetragen werden. Maximal 20 Zeichen lang.
1=aaaaaaa,a	Gesamtumsatz Waschplatz 1
..
8=hhhhhhh,h	Gesamtumsatz Waschplatz 8

Hinweis

Es werden nur die Umsätze der an der Anlage vorhandenen Waschplätze angezeigt.

Münzsummen Tagesumsatz abfragen

→ SMS mit folgendem Text an das RDS1 senden:

AT\*\*out2=pulse02

Nach ca. 1 bis 2 Minuten sendet das RDS1 eine SMS-Antwort in folgendem Format:

XXXXXXXXXXXXXX

1=aaaaaaa,a

2=bbbbbbb,b

3=cccccccc,c

4=dddddddd,d

5=eeeeeee,e

6=ffffffff, f

7=ggggggggg,g

8=hhhhhhhh,h

xxxxxxxxxxxxxx	Frei wählbarer Text. Kann mit der Modem-Software HSComm eingetragen werden. Maximal 20 Zeichen lang.
1=aaaaaaa,a	Tagesumsatz Waschplatz 1
..
8=hhhhhhh,h	Tagesumsatz Waschplatz 8

Hinweis

Es werden nur die Umsätze der an der Anlage vorhandenen Waschplätze angezeigt.

Störmeldungen empfangen

Treten Störungen an der SB-Waschanlage auf, sendet das RDS1 eine SMS an die bei der Installation des Systems angegebenen Telefonanschlüsse.

Die Störungsmeldung hat folgendes Format:

XXXXXXXXXXXXXX

F:222=MS Pumpe WW

xxxxxxxxxxxxxx	Frei wählbarer Text. Kann mit der Modem-Software HSComm eingetragen werden. Maximal 20 Zeichen lang.
F:222=MSPumpe WW	Störungsmeldung (Beispiel)
. . .
F:224=Sicher. Brenner	Störungsmeldung (Beispiel)

Hinweis

Ist kein Displaytext in Landessprache vorhanden, wird nur der Fehlercode /F:XXX) gesendet.

Wird die Anlage aufgrund einer Störung gesperrt, enthält die Meldung in der zweiten Zeile den Hinweis:

Anlage gesperrt

Hinweis

Nach Behebung aller Störungen sendet das RDS1 folgende Meldung:

XXXXXXXXXXXXX Keine Fehler

Störmeldungen

Die Bedeutung der Störmeldungen wird in der Betriebsanleitung der Waschanlage bzw. der Wasseraufbereitung erklärt.

Einstellungen ändern

Zum Ändern der Einstellungen wird ein PC benötigt. Auf dem PC muss die beiliegende Konfigurationssoftware der Firma INSYS installiert sein.

Mobilfunk-Betreiber wechseln

Hinweis

Vor dem Wechsel prüfen, ob der Empfang des gewünschten Mobilfunknetzes am Standort der Anlage möglich ist.

Neue SIM-Karte und dazugehörige PIN-Nummer bereithalten.

Es dürfen nur SIM-Karten mit 3V Versorgungsspannung verwendet werden. Die

Spannungsangabe ist auf die SIM-Karte aufgedruckt.

Bei Guthabenkarten (Prepaid) bitte darauf achten, dass ein ausreichendes Guthaben vorhanden ist.

→ Schalter RDS1 ausschalten.
→ Entriegelung SIM-Kartenhalter drücken.
→ SIM-Kartenhalter herausnehmen.
→ SIM-Karte aus dem Kartenhalter herausnehmen.

→ Leeren SIM-Kartenhalter wieder einsetzen.

→ Serielles Kabel zwischen GSM-Modem und Steuerung an der Steuerung ausstecken und mit dem PC verbinden.

→ Schalter RDS1 einschalten - das GSM-Modem wird initialisiert:

Die LED „Connect“ leuchtet ca. 4 Sekunden lang.

Nach weiteren 8 Sekunden blinkt die LED „Status“ ca. 20 Sekunden lang.

Die LED „Signal“ zeigt die Stärke des Empfangssignals an. Je schneller die LED blinkt, desto besser ist der Empfang.

→ Konfigurationssoftware „HSCom“ auf dem PC starten.

Das Programm stellt automatisch die Verbindung zum GSM-Modem her.

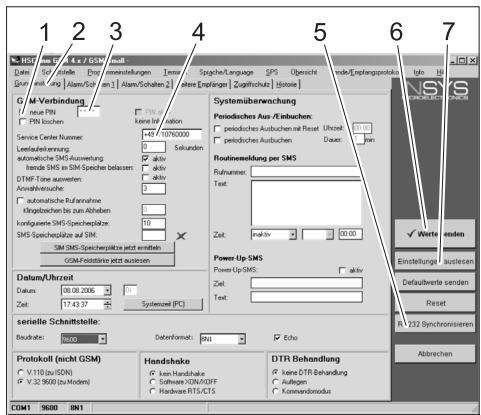

1 Kontrollkästchen „neue PIN“
2 Reiter „Grundeinstellungen“
3 Eingabefeld PIN
4 Eingabefeld Service Center Nummer
5 Taste „RS232 Synchronisieren“
6 Taste „Werte senden“
7 Taste „Einstellungen auslesen“

Hinweis

Erscheint die Meldung „Überwachungszeit abgelaufen“ hat die automatische Herstellung der Verbindung nicht funktioniert. In diesem Fall die Taste „RS232 Synchronisieren“ und anschließend Taste „Einstellungen auslesen“ in der Bildschirmmaske anklicken. Dieser Vorgang kann ca. 1 Minute dauern. Treten Fehlermeldungen auf, Vorgang wiederholen.

→ Reiter Grundeinstellungen aktivieren.
→ Kontrollkästchen „neue PIN“ aktivieren.
→ Neue PIN für die SIM-Karte in das Eingabefeld PIN eingeben.

→ Service Center Nummer des Mobilfunk Betreibers in das Eingabefeld Service Center Nummer eingeben.

Hinweis

Die Service Center Nummer wird zum Versenden von SMS benötigt und ist in den Unterlagen des Mobilfunk Betreibers zu finden. Einige Service Center Nummern sind im Anhang des Handbuchs des GSM-Modems angegeben.

→ Taste „Werte senden“ anklicken.

Hinweis

Treten Fehlermeldungen auf, Vorgang wiederholen.

Die neue PIN wird im GSM-Modem gespeichert und bei jedem Neustart für die Anmeldung im GSM-Netz verwendet.

→ Konfigurationsprogramm auf dem PC beenden.

→ Entriegelung SIM-Kartenhalter drücken.

→ SIM-Kartenhalter herausnehmen.

→ Neue SIM-Karte in den Kartenhalter legen.

→ Kartenhalter mit SIM-Karte wieder einsetzen - die Kontakte der SIM-Karte müssen nach Links zeigen.

→ Serielles Kabel am PC ausstecken und an der Steuerung der SB-Waschanlage einstecken.

→ Schalter RDS1 einschalten - der Initialisierungsvorgang läuft ab.

Nach ca. 90 Sekunden ist der Initialisierungsvorgang beendet.

Die LEDs „Power“ und „Status“ leuchten.

Die LED „Signal“ zeigt die Stärke des Empfangssignals an. Je schneller die LED blinkt, desto besser ist der Empfang.

Empfänger der Meldungen ändern

→ Schalter RDS1 ausschalten.
→ Serielles Kabel zwischen GSM-Modem und Steuerung an der Steuerung ausstecken und mit dem PC verbinden.
→ Schalter RDS1 einschalten - das GSM-Modem wird initialisiert:
Die LED „Connect“ leuchtet ca. 4 Sekunden lang.
Nach weiteren 8 Sekunden blinkt die LED „Status“ ca. 20 Sekunden lang.
Die LED „Signal“ zeigt die Stärke des Empfangssignals an. Je schneller die LED blinkt, desto besser ist der Empfang.
→ Konfigurationssoftware „HSCom“ auf dem PC starten.
Das Programm stellt automatisch die Verbindung zum GSM-Modem her.

Hinweis

Erscheint die Meldung „Überwachungszeit abgelaufen“ hat die automatische Herstellung der Verbindung nicht funktioniert. In diesem Fall die Taste „RS232 Synchronisieren“ und anschließend Taste „Einstellungen auslesen“ in der Bildschirmmaske

anklicken. Dieser Vorgang kann ca. 1 M- nute dauern. Treten Fehlermeldungen auf, Vorgang wiederholen.

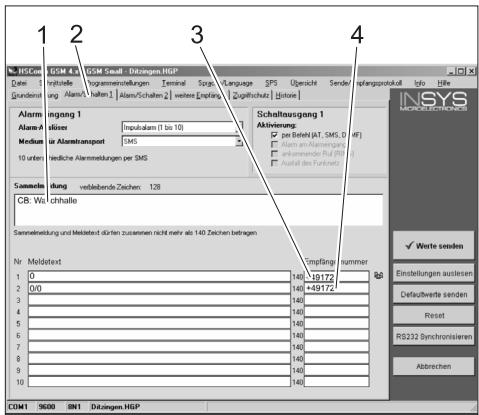

→ Reiter „Alarm/Schalten1“ anklicken, die unten angegebenen Einstellungen können geändert werden.

1 Anfangstext der Meldung, z.B. Standort oder Bezeichnung der Anlage, Maximalänge 20 Zeichen
2 Reiter „Alarm/Schalten1“
3 Telefonnummer, an die die Störungsmeldungen gesendet werden
4 Telefonnummer, an die die Rückmeldungen beim Fernschalten gesendet werden

Hinweis

Die Rückmeldungen beim Fernschalten können nur an den in dieser Bildschirmmaske eingetragenen Empfänger gesendet werden.

Zusätzliche Empfänger für Störungsmeldungen einstellen

Zusätzlich zu den oben eingestellten Empfängern können die Meldungen gleichzeitig an weitere Telefonnummern gesendet werden.

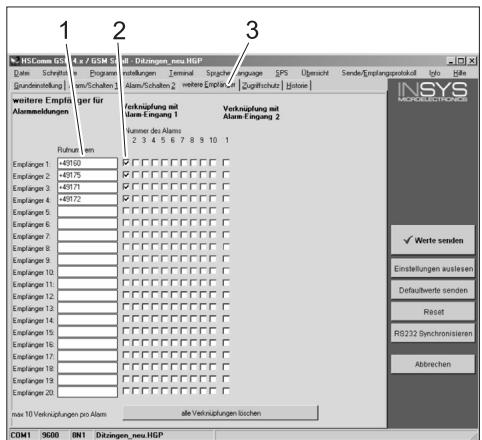

→ Reiter „weitere Empfänger“ anklicken.

1 Liste der Telefonnummern
2 Störungsmeldungen
3 Reiter „weitere Empfänger

• In die Liste der Telefonnummern können bis zu 20 verschiedene zusätzliche Empfänger eingetragen werden.
• Jede Meldung kann an bis zu 10 Empfänger gesendet werden.
• Die jeweilige Meldung wird an die Empfänger gesendet, die in der Spalte für die Meldung mit einem Haken gekennzeichnet sind.

Selektive Rufannahme

Hinweis

Aktivierung der selektiven Rufannahme verhindert, dass fremde Anrufer die Daten der Anlage abfragen können. Dann werden nur SMS-Befehle von den eingetragenen Telefonnummern akzeptiert. Am Telefon des Anrufers muss die Rufnummernübertragung aktiviert sein.

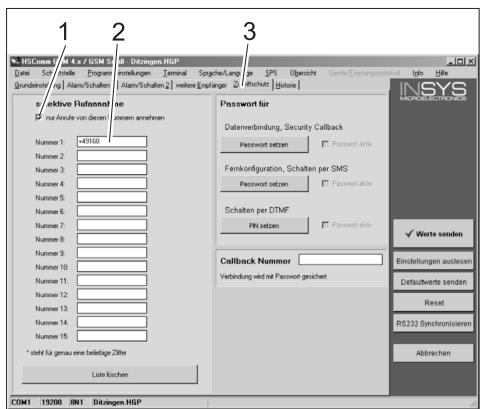

→ Reiter „Zugriffschutz“ anklicken, die unten angegebenen Einstellungen können geändert werden.

1 Haken = Selektive Rufannahme ist aktiv
2 Liste der Telefonnummern, die die SB-Waschanlage fernschalten dürfen
3 Reiter „Zugriffschutz“

Einstellungen übernehmen

→ Sind alle Einstellungen vorgenommen, Taste „Werte senden“ anklicken.

Hinweis

Tritt beim senden der Werte eine Fehlermeldung auf, Vorgang wiederholen.

→ Einstellungen auf dem PC speichern: „Datei“ in der Menüleiste anklicken, „Datei speichern unter“ anklicken, Dateiname eingeben und Datei speichern.
→ Konfigurationsprogramm auf dem PC beenden.
→ Schalter RDS1 ausschalten.
→ Serielles Kabel am PC ausstecken und an der Steuerung der SB-Waschanlage einstecken.
→ Schalter RDS1 einschalten - der Initialisierungsvorgang läuft ab.

Nach ca. 90 Sekunden ist der Initialisierungsvorgang beendet.

Die LEDs „Power“ und „Status“ leuchten.

Die LED „Signal“ zeigt die Stärke des Empfangssignals an. Je schneller die LED blinkt, desto besser ist der Empfang.

Funktion prüfen

→ Störung an der Anlage auslösen (z.B. Motorschutzschalter betätigen).
- Ca. 20 Sekunden nach Auftreten des Fehlers erzeugt das GSM-Modem eine Meldung. Dabei ist das Schalten des Alarmausgangs am Modem zu hören.
- Kurze Zeit später erhalten die ausgewählten Empfänger eine Nachricht.
→ Münzsummen abfragen wie im Kapitel „Münzsummen abfragen“ beschrieben.
- Nach 1 bis 2 Minuten erscheint die Antwort bei dem eingestellten Empfänger.

1 "New PIN" checkbox
2 "Basic Settings" tab
3 PIN input field
4 Input field: Service Centre Number
5 "Synchronise RS232" button
6 "Send values" button
7 "Read settings" button

Note

de LED „Connect“ brandt gedurende ca. 4 seconden.

1 Controlevakje „nieuwe PIN“
2 Ruiter „Basisinstellingen“
3 Invoerveld PIN
4 Invoerveld Service Center Nummer
5 Button „RS232 synchroniseren“
6 Button „Waarden verzenden“
7 Button „Instellingen uitlezen“

Waarschuwing

1 Kontrollblokk „ny PIN“
2 Fane „Grunninnstillinger“
3 Inndatafelt PIN
4 Inndatafelt Service Center Nummer
5 Tast „RS232 synkronisering“
6 Tast „Send verdi“
7 Tast „Les av innstillinger“

Bemerk

1 Liste av telefonnummer
2 Feilmeldinger
3 Fanen „Flere mottakere“.

• I listen med telefonnummer kan opp til 20 ulike ekstra mottakere angis.
• Hver melding kan sendes til opp til 10 mottakere.
• De meldingene som er markert med en hake i spalten for meldingen, blir sendt til denne mottakeren.

Selektivt anropsmottak

Bemerk

Kontrollera funktion

1 Pole wyboru „nowy PIN“
2 Karta „Ustawienia podstawowe“
3 Pole wprowadzania PIN
4 Pole wprowadzania numer centrum serwisowego
5 Przycisk „Synchronizuj RS232“
6 Przycisk „Wyślij wartości“
7 Przycisk „Odczytać ustawienia“

Wskazówka
